Lancia-Beta-Bastler
|
|
|
|
Rost am Radkasten hinten rechts
|
|
|
|

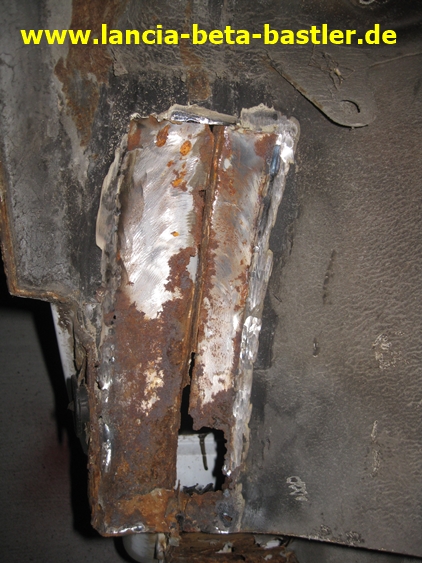

Den Rost im Radkasten hinten links konnte ich schon beseitigen. Jetzt werde ich die Roststellen im Radkasten hinten rechts beseitigen. Die rechte Seite ist vom Rost am Lancia Delta HF Turbo etwas weniger zerfressen, als die linke Seite, aber auch die rechte Seite ist extrem angerostet. Das heißt wieder die Flex anschmeißen, Blech zu recht dengeln und schweißen.
|
|
|
![IMG_8787 IMG_8787](../assets/images/IMG_8787.JPG) |
|
|
|

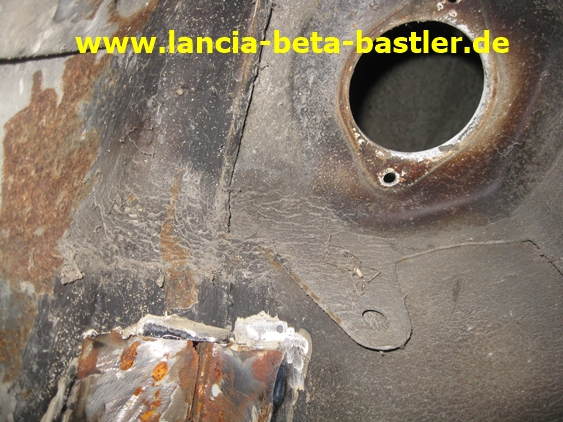

Auch hier wurde schon mal ein Blechstreifen über die Roststelle geschweißt. Das alte Blech habe ich entfernt und darunter kann ich jetzt die Roststellen beseitigen.
|
|
|
|
![IMG_8788 IMG_8788](../assets/images/IMG_8788.JPG) |
|
|
|

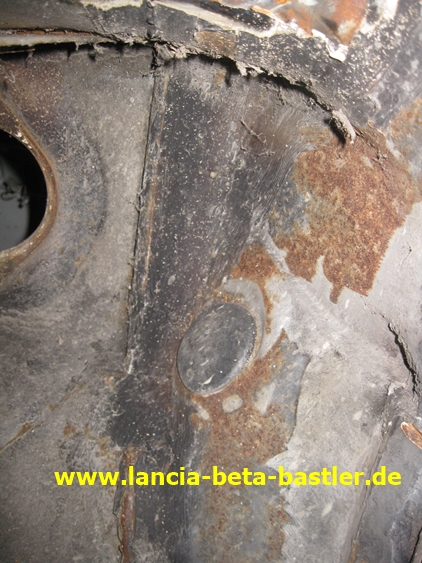

Ich muss auch wieder den originalen Schweißnahtrand herstellen.
|
|
|
|
![IMG_8789 IMG_8789](../assets/images/IMG_8789.JPG) |
|
|
|

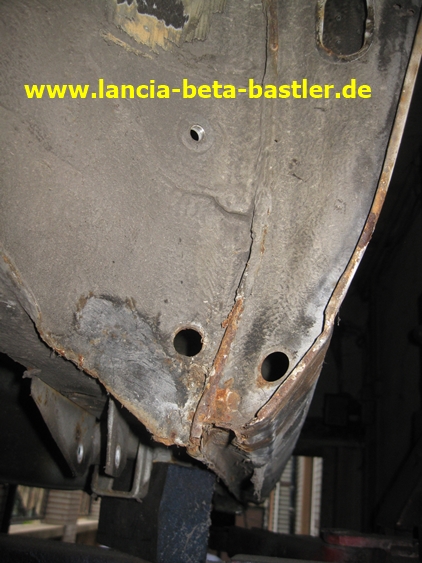

Man kann auch gut erkennen, das der Vorbesitzer versucht hat den Radkasten mit Unterbodenschutz zu konservieren. Leider ohne Erfolg!
|
|
|
|
![IMG_8790 IMG_8790](../assets/images/IMG_8790.JPG) |
|
|
|
Den alten Unterbodenschutz muss ich entfernen.
|
|
|
|
![IMG_8791 IMG_8791](../assets/images/IMG_8791.JPG) |
|
|
|

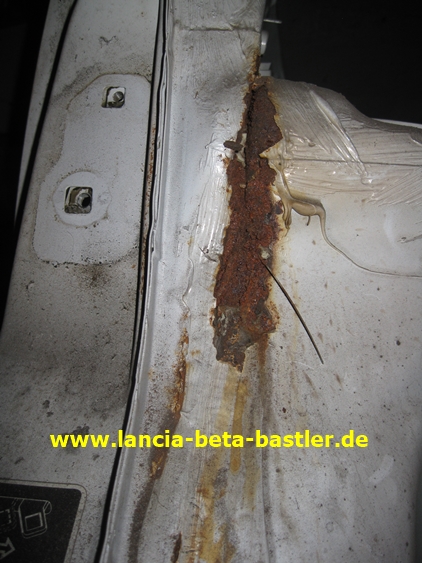

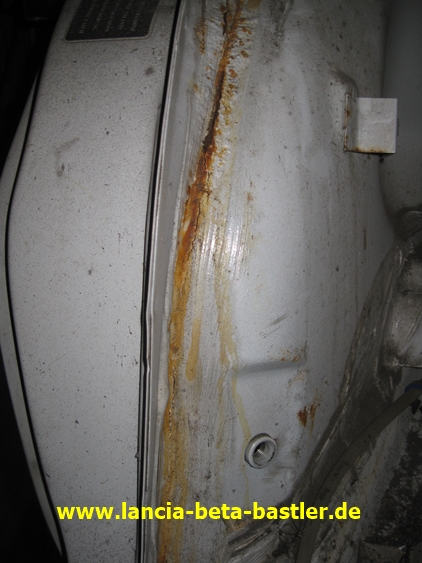

Im Innenraum sieht man gut, das sich der Radkasten von der Karosserie durch den Rost löst.
|
|
|
|
![IMG_8792 IMG_8792](../assets/images/IMG_8792.JPG) |
|
|
|

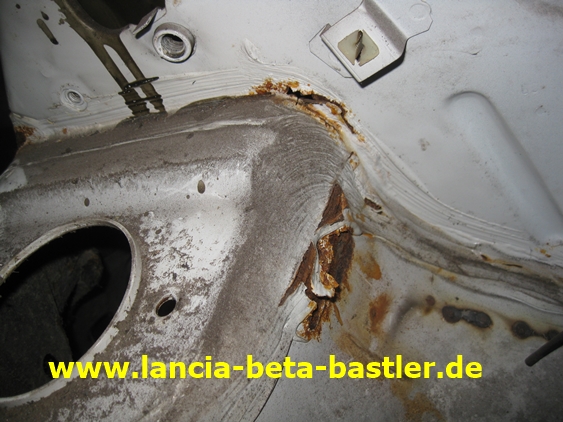

Nach dem Entfernen von der Karosseriedichtmasse ist der Rost gut erkennbar. Da hilft nur “Rausschneiden!”
|
|
|
|
![IMG_8793 IMG_8793](../assets/images/IMG_8793.JPG) |
|
|
|

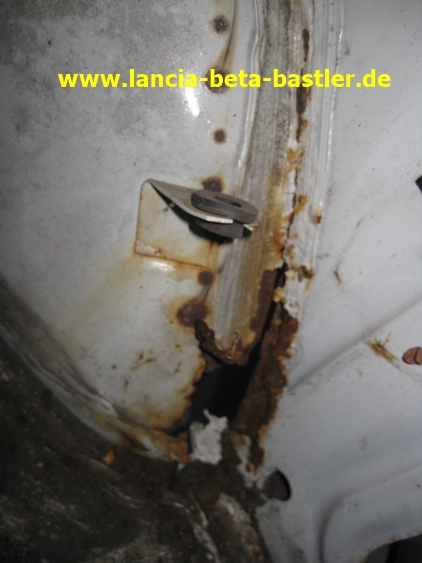

Das ist eine Ansicht vom Kofferraum auf den Stossdämpferdom und der ist auch bös vom Rost angegriffen.
|
|
|
|
![IMG_8794 IMG_8794](../assets/images/IMG_8794.JPG) |
|
|
|
Der Radlauf im Kofferraum ist komplett durchgerostet!
|
|
|
|
![IMG_8797 IMG_8797](../assets/images/IMG_8797.JPG) |
|
|
|

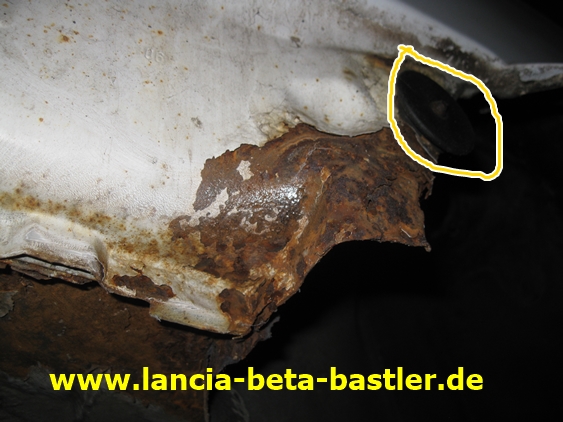

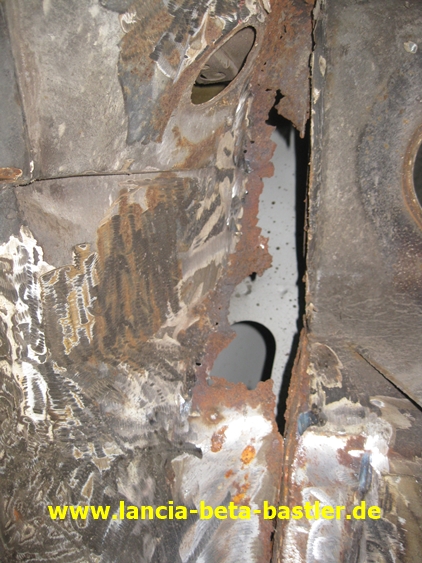

Hier muss ich ber der Instandsetzung aufpassen. An dieser Stelle, aussen am Ende des Radlaufes hinten, ist ein Loch zum Anschrauben der hinteren Stossstange. Das Blech ist hier total verrostet und ich muss es wieder mit neuem Blech rekonstruieren und dann muss ich auch wieder das Loch einarbeiten.
|
|
|
|
![IMG_8800 IMG_8800](../assets/images/IMG_8800.JPG) |
|
|
|

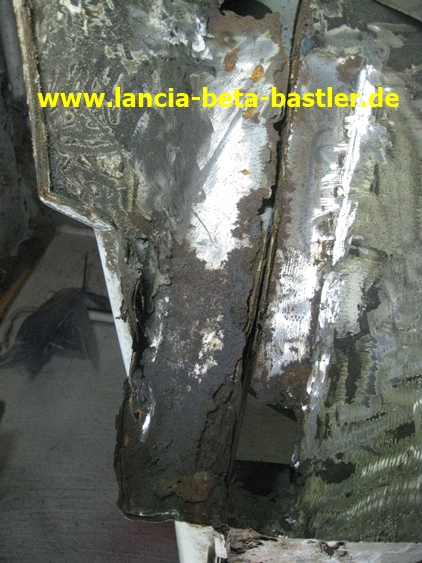

Beim Entfernen des Unterbodenschutzes und der alten Reparaturbleche ist am Himmel des Innenradkastens dieses Rostloch sichtbar geworden.
|
|
|
|
![IMG_8801 IMG_8801](../assets/images/IMG_8801.JPG) |
|
|
|

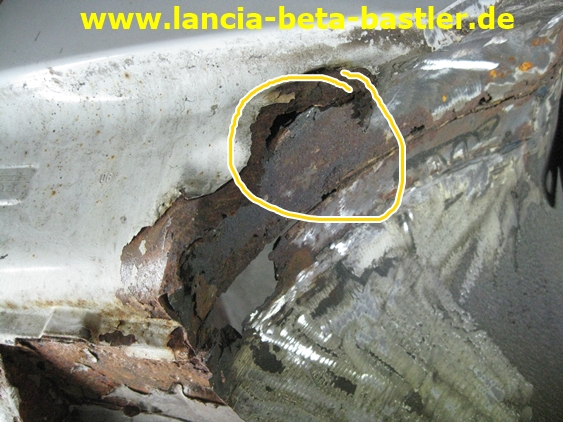

Der alte Unterbodenschutz ist entfernt und jetzt kann ich mit den Reparaturarbeiten anfangen.
|
|
|
|
![IMG_8802 IMG_8802](../assets/images/IMG_8802.JPG) |
|
|
|

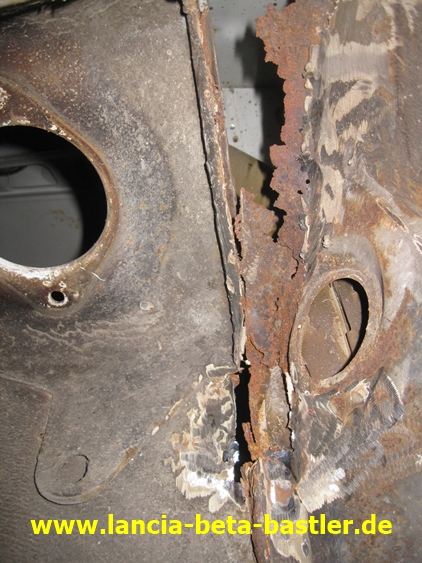

Und hier soll wieder die Stossstange angeschraubt werden. Leider ist hier nichts mehr vorhanden. Ich muss die Stelle von der linken Seite kopieren.
|
|
|
|
![IMG_8803 IMG_8803](../assets/images/IMG_8803.JPG) |
|
|
|

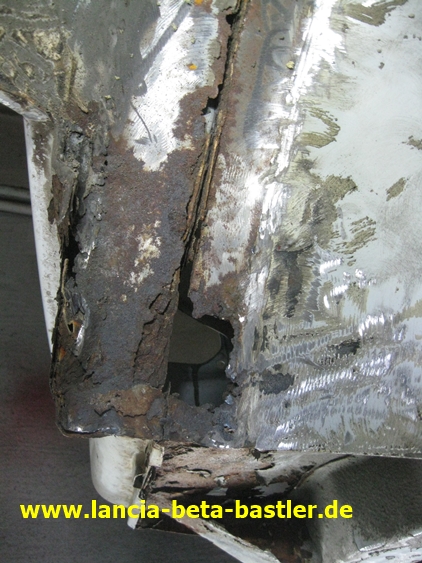

Nochmals ein Blick auf den Himmel des Innenradkastens. Leider ist die Aussicht nicht gerade schön!
|
|
|
|
![IMG_8804 IMG_8804](../assets/images/IMG_8804.JPG) |
|
|
|

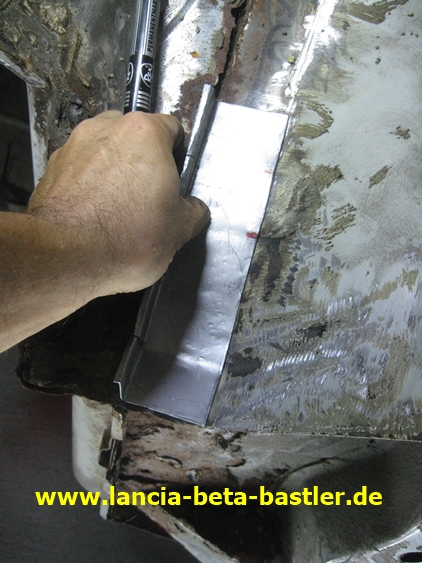

Hier werde ich mit der Reparatur anfangen!
|
|
|
|
![IMG_8805 IMG_8805](../assets/images/IMG_8805.JPG) |
|
|
|

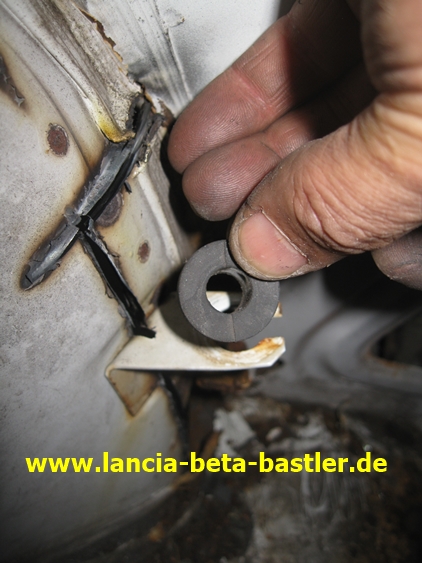

Das erste Blech mit dem umlaufenden Rand fertige ich aus 1mm Blech an.
|
|
|
|
![IMG_8806 IMG_8806](../assets/images/IMG_8806.JPG) |
|
|
|

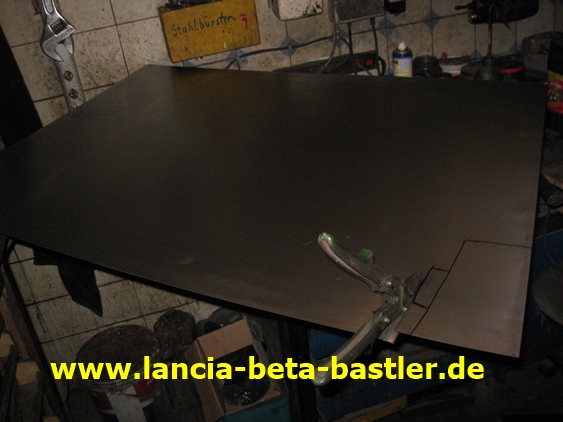

Beim Herausschneiden des Bleches schaue ich auch mal in den Innenraum und siehe da, beinahe hätte ich den Halter für den Behälter des Scheibenwaschers beschädigt.
|
|
|
|
![IMG_8807 IMG_8807](../assets/images/IMG_8807.JPG) |
|
|
|

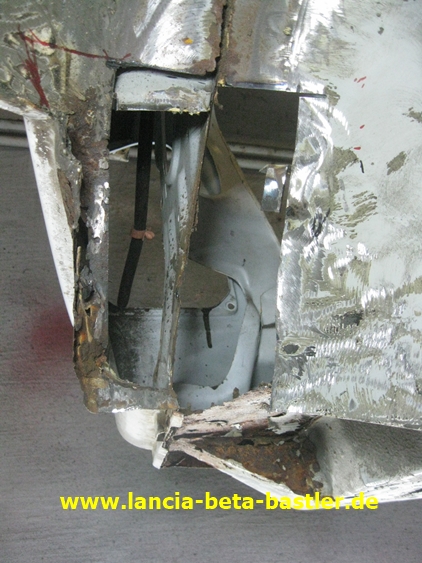

Hier mal ein Bild von meiner Blechtafel. Am Ende der Restauration benötigte ich 3 Bleche von dieser Größe!
|
|
|
|
![IMG_8808 IMG_8808](../assets/images/IMG_8808.JPG) |
|
|
|

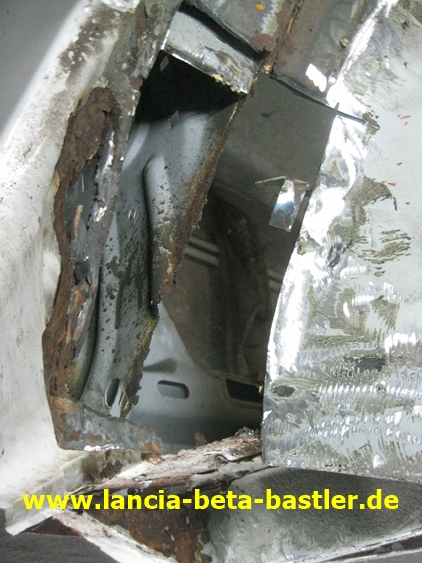

Die alten Bleche sind entfernt und jetzt kann man sehr gut sehen, das im den umlaufenden Rand drei Bleche zusammengeführt werden. Das gibt dem Ganzen Stabilität. Einfach den Rand abschleifen und ein Blech draufbruzeln war keine gute Idee!
|
|
|
|
![IMG_8809 IMG_8809](../assets/images/IMG_8809.JPG) |
|
|
|

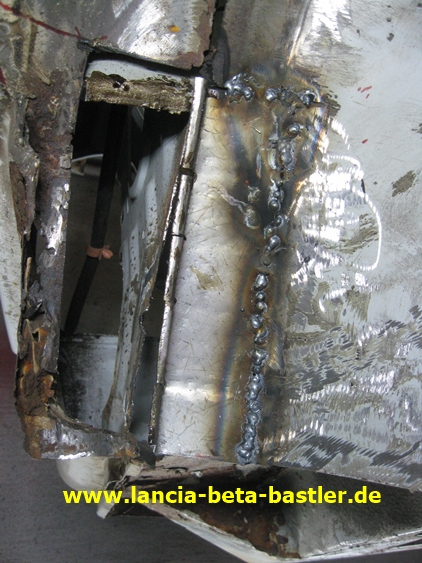

Tolles Loch!
|
|
|
|
![IMG_8810 IMG_8810](../assets/images/IMG_8810.JPG) |
|
|
|

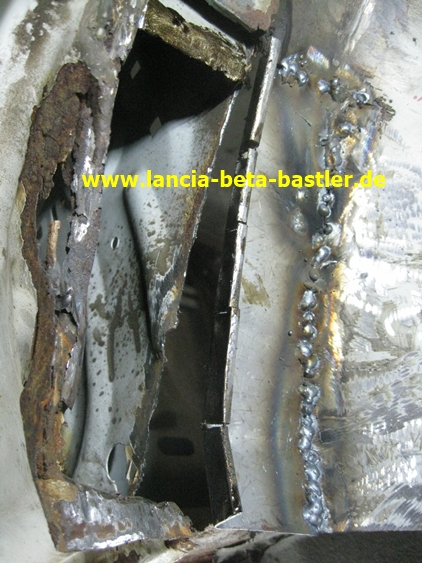

Ich schweiße das erste Blech ein!
|
|
|
|
![IMG_8811 IMG_8811](../assets/images/IMG_8811.JPG) |
|
|
|

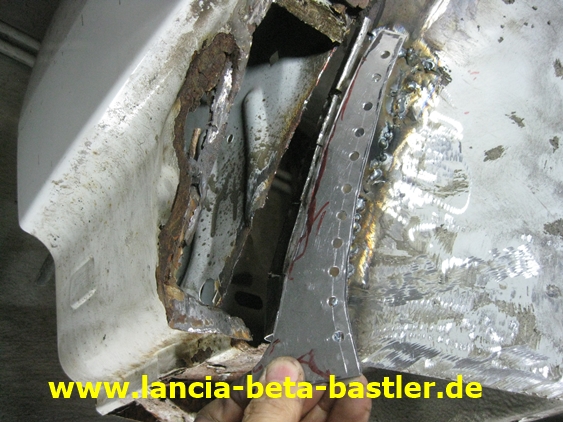

Jetzt passe ich das zweite Blech vom Mittelsteg ein!
|
|
|
|
![IMG_8812 IMG_8812](../assets/images/IMG_8812.JPG) |
|
|
|
Und hier ist es schon mit vielen Löchern für das Punktschweißen!
|
|
|
|
![IMG_8813 IMG_8813](../assets/images/IMG_8813.JPG) |
|
|
|

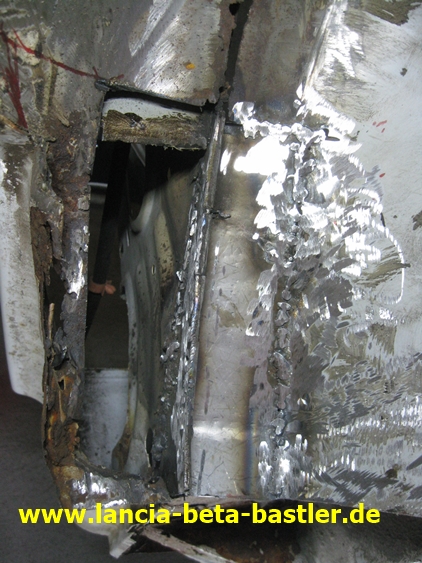

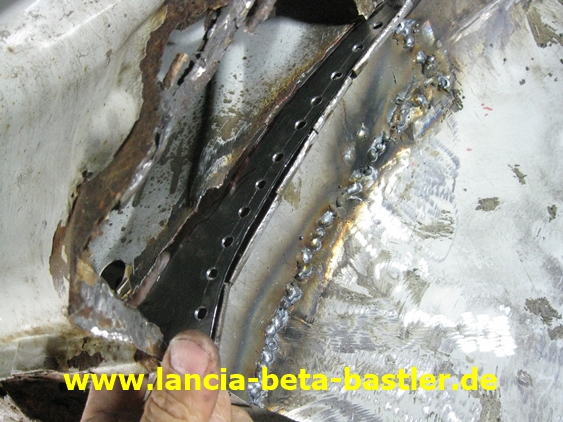

So wird es eingeschweißt!
|
|
|
|
![IMG_8814 IMG_8814](../assets/images/IMG_8814.JPG) |
|
|
|
Ist eingeschscheißt!
|
|
|
|
![IMG_8815 IMG_8815](../assets/images/IMG_8815.JPG) |
|
|
|

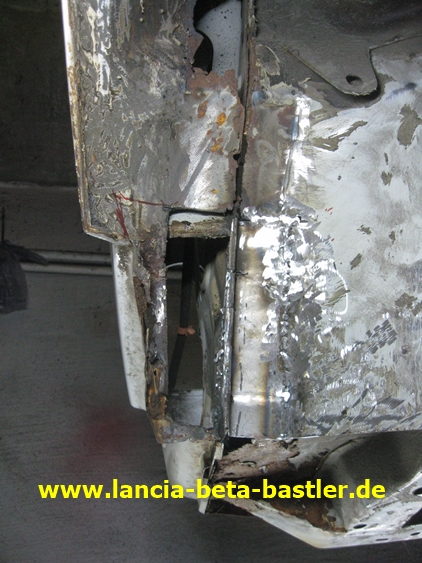

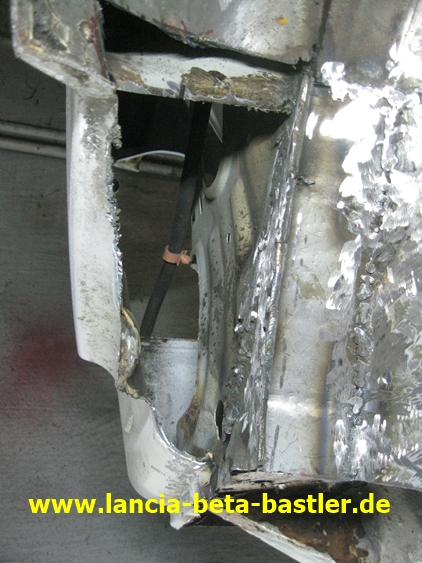

Ich schneide das Blech etwas großzügiger nach unten aus!
|
|
|
|
![IMG_8816 IMG_8816](../assets/images/IMG_8816.JPG) |
|
|
|

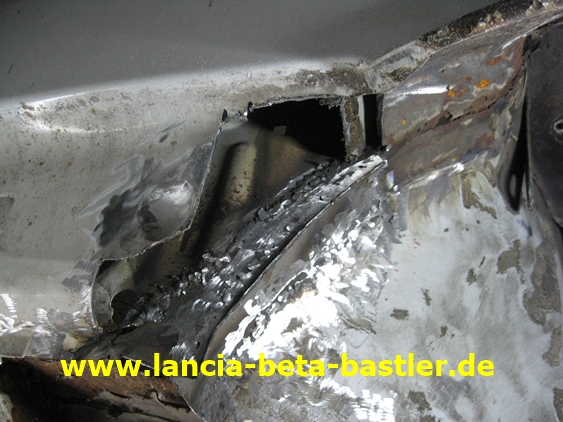

So gefällt es mir besser!
|
|
|
|
![IMG_8817 IMG_8817](../assets/images/IMG_8817.JPG) |
|
|
|

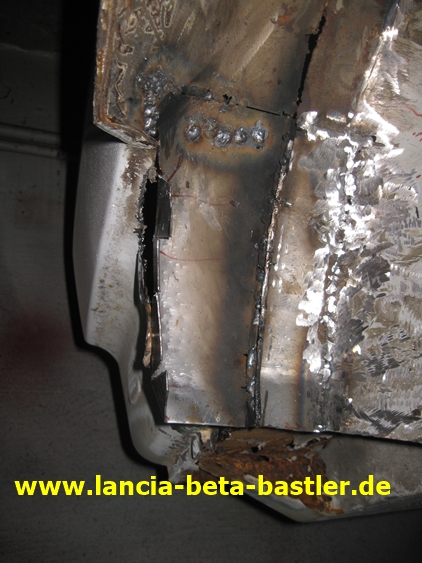

Ein Blick von der Seite!
|
|
|
|
![IMG_8818 IMG_8818](../assets/images/IMG_8818.JPG) |
|
|
|

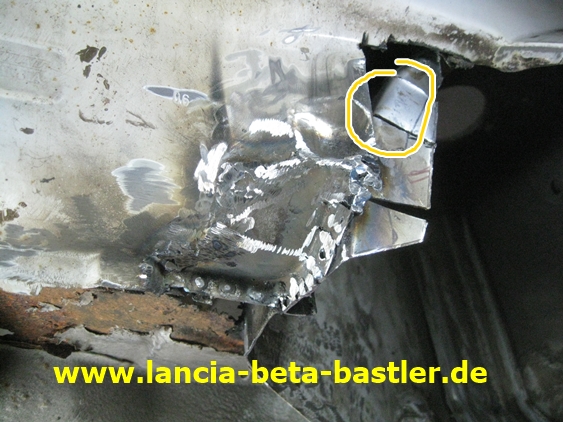

Und das dritte Innenblech schweiße ich an die Innenkannte.
|
|
|
|
![IMG_8819 IMG_8819](../assets/images/IMG_8819.JPG) |
|
|
|

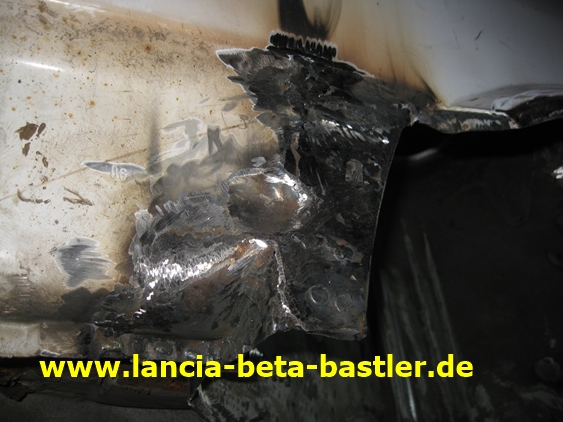

Und hier soll das Loch für die Stossstange wieder entstehen! Da habe ich aber noch etwas Arbeit vor mir!
|
|
|
|
![IMG_8820 IMG_8820](../assets/images/IMG_8820.JPG) |
|
|
|

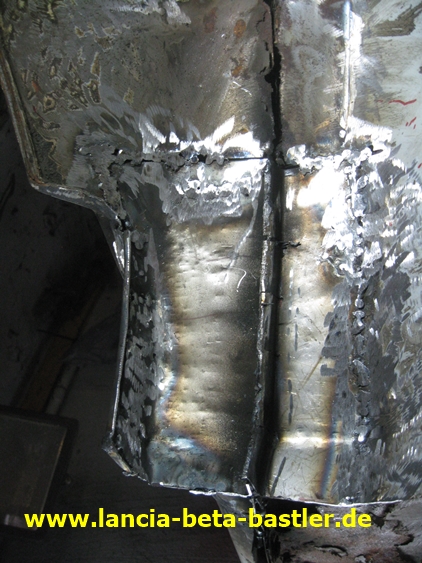

Na, das sieht doch schon gut aus. Die Aussenseite habe ich wieder nachmodelliert! Nur das Loch fehlt noch. Das bohre ich am Schluss!
|
|
|
|
![IMG_8821 IMG_8821](../assets/images/IMG_8821.JPG) |
|
|
|

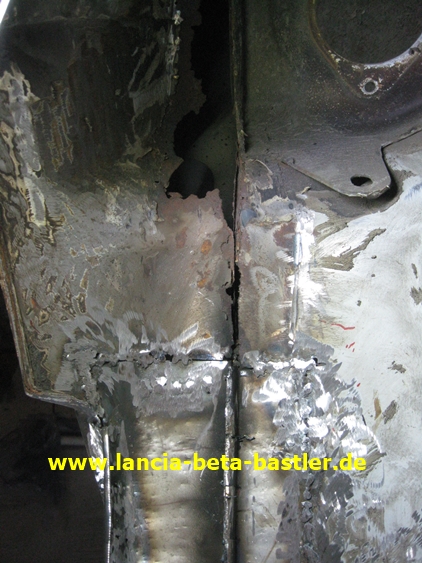

Kann man sich wieder anschauen das untere Ende des Radkastens!
|
|
|
|
![IMG_8822 IMG_8822](../assets/images/IMG_8822.JPG) |
|
|
|
Jetzt geht es weiter nach Oben weiter!
|
|
|
|
![IMG_8823 IMG_8823](../assets/images/IMG_8823.JPG) |
|
|
|

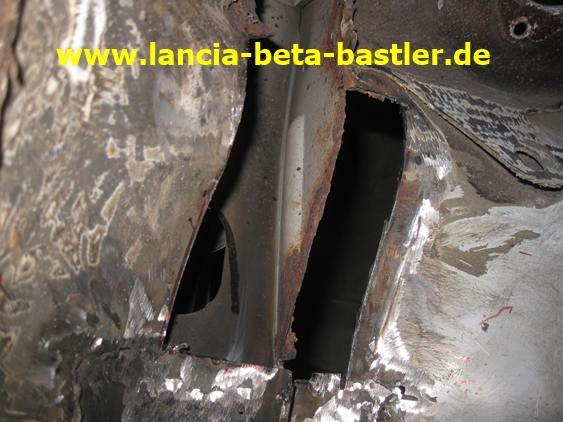

Das alte Blech ist entfernt auf beiden Seiten des Stehbleches!
|
|
|
|
![IMG_8884 IMG_8884](../assets/images/IMG_8884.JPG) |
|
|
|

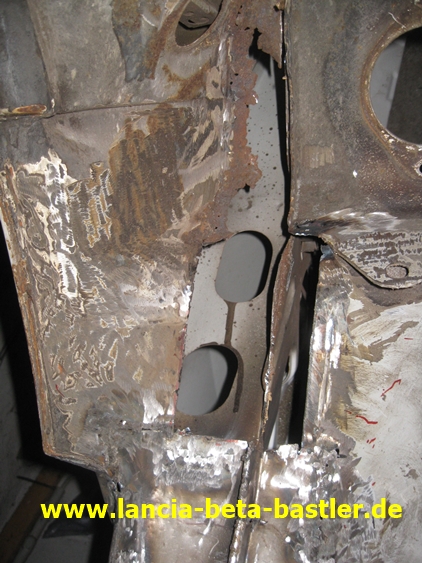

Das obere Stück fertige ich später an. Lieber etwas kleinere Stücke anfertigen. Damit bekommt man die Kontur besser hin.
|
|
|
|
![IMG_8886 IMG_8886](../assets/images/IMG_8886.JPG) |
|
|
|

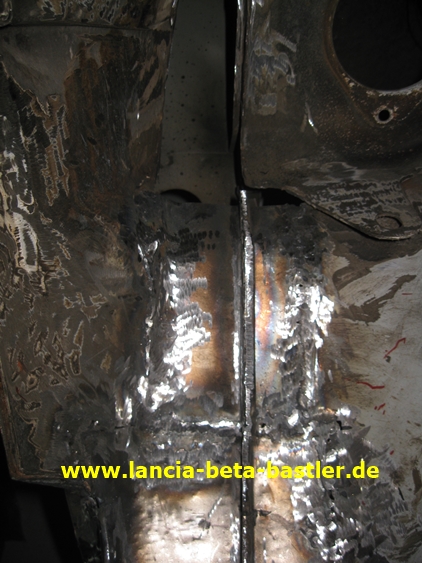

Die mittleren Bleche sind angefertigt und eingeschweißt!
|
|
|
|
![IMG_8887 IMG_8887](../assets/images/IMG_8887.JPG) |
|
|
|

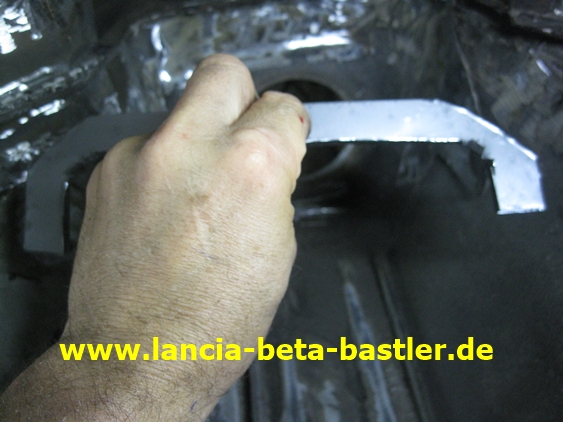

Der Bereich oben wird etwas schwieriger. Erst fertigte ich mir eine Schablone aus Karton und dann dieses Blech.
|
|
|
|
![IMG_8888 IMG_8888](../assets/images/IMG_8888.JPG) |
|
|
|

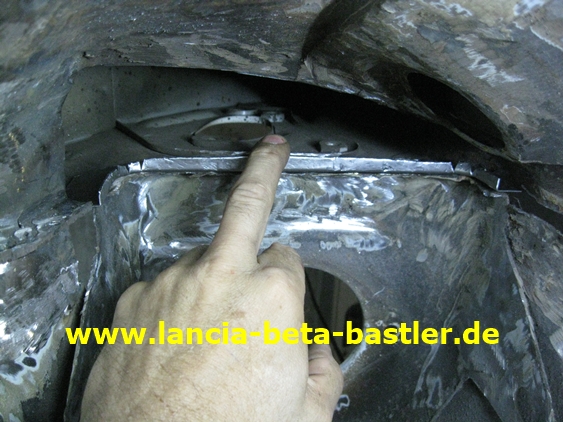

Das Blech wird an den Stossdämpferdom angeschweißt! Die Fingerposition ist nur Zufall und soll nichts bedeuten!
|
|
|
|
![IMG_8890 IMG_8890](../assets/images/IMG_8890.JPG) |
|
|
|

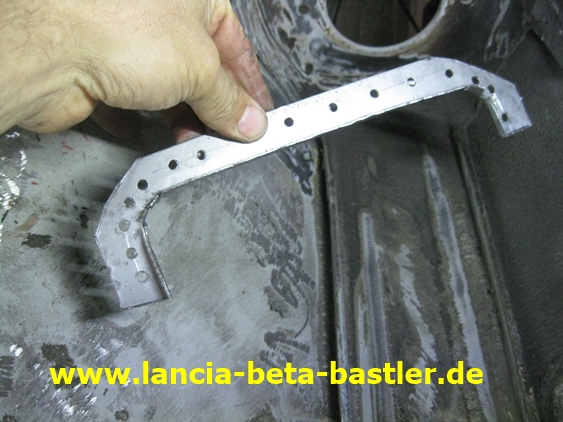

Durch Punktschweißen bringe ich es am Stossdämperdom an.
|
|
|
|
![IMG_8891 IMG_8891](../assets/images/IMG_8891.JPG) |
|
|
|

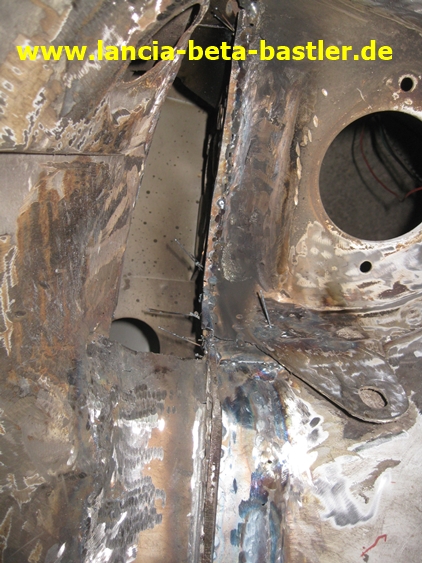

Dieses Loch am Himmel muss ich noch verschlissen.
|
|
|
|
![IMG_8892 IMG_8892](../assets/images/IMG_8892.JPG) |
|
|
|

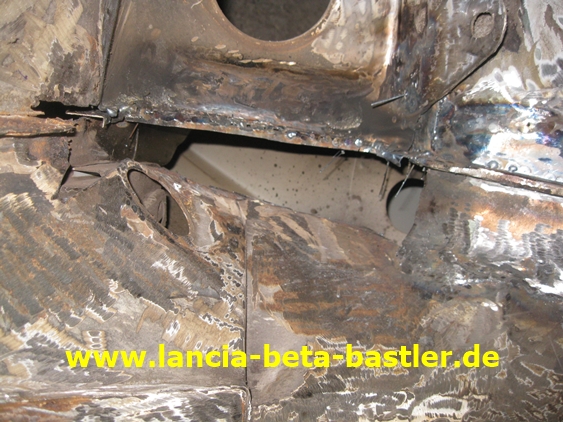

Die Form nehme ich mit einer Kartonschablone ab!
|
|
|
|
![IMG_8893 IMG_8893](../assets/images/IMG_8893.JPG) |
|
|
|

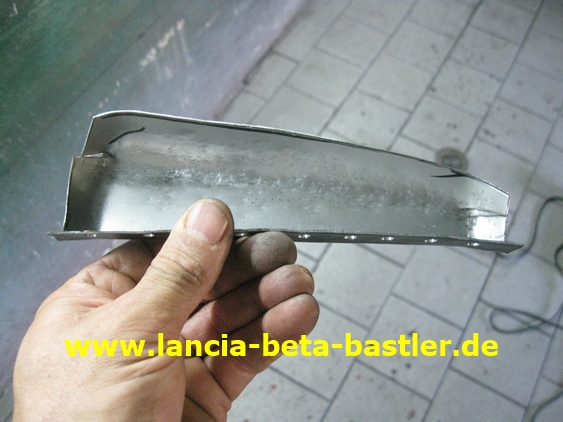

Und so sieht das Blech danach aus!
|
|
|
|
![IMG_8895 IMG_8895](../assets/images/IMG_8895.JPG) |
|
|
|

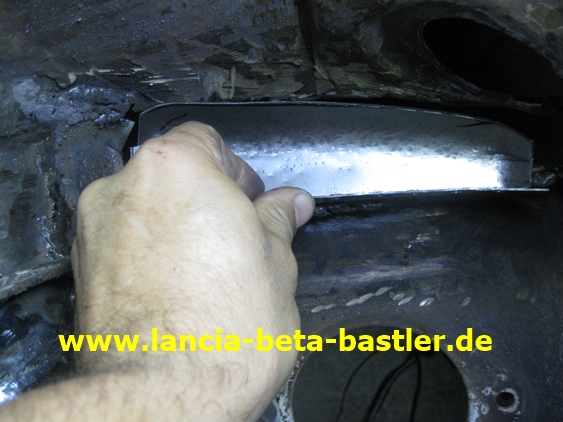

Noch etwas einpassen!
|
|
|
|
![IMG_8896 IMG_8896](../assets/images/IMG_8896.JPG) |
|
|
|

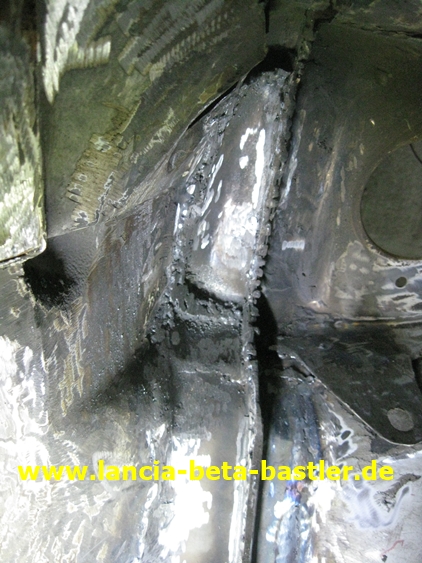

Und einschweißen!
|
|
|
|
![IMG_8897 IMG_8897](../assets/images/IMG_8897.JPG) |
|
|
|

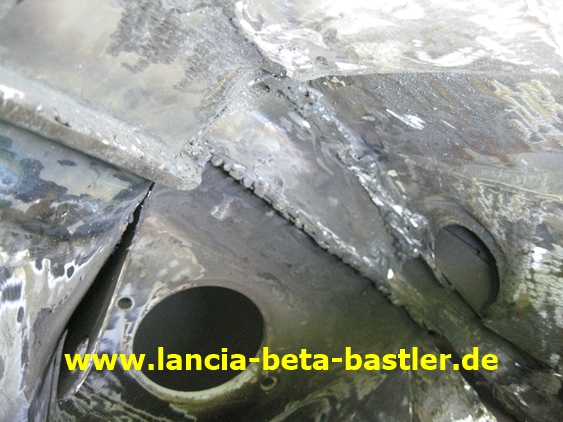

Noch etwas verschleifen und fertig!
|
|
|
|
![IMG_8898 IMG_8898](../assets/images/IMG_8898.JPG) |
|
|
|

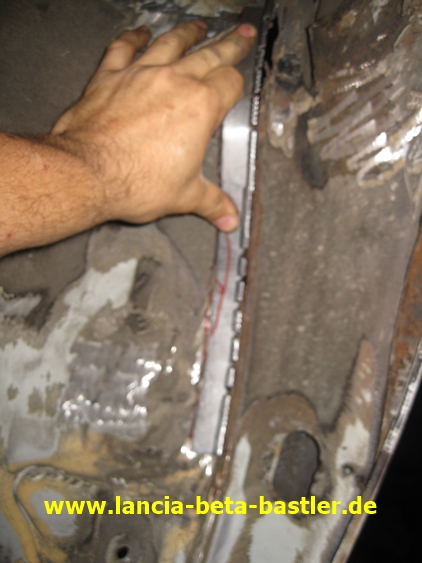

Ich fertige einen neuen Blechstreifen mit Rand an.
|
|
|
|
![IMG_8899 IMG_8899](../assets/images/IMG_8899.JPG) |
|
|
|

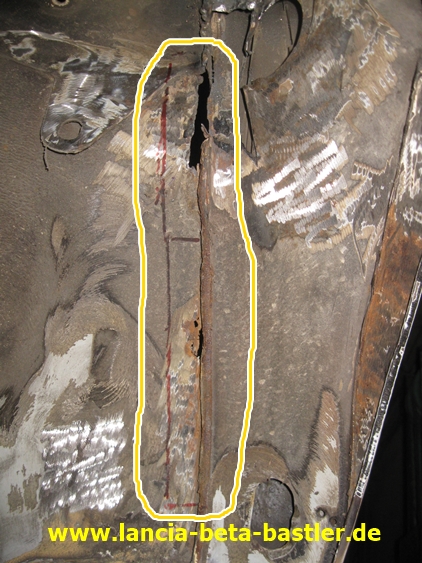

Ich markiere die Schadstelle!
|
|
|
|
![IMG_8900 IMG_8900](../assets/images/IMG_8900.JPG) |
|
|
|

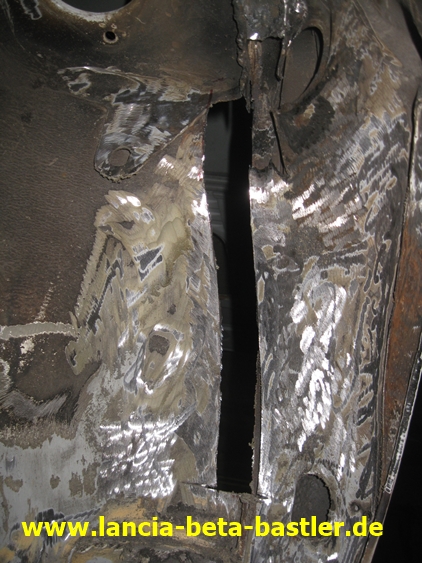

Und herausgeschnitten. Sieht doch einfach aus, aber!
|
|
|
|
![IMG_8901 IMG_8901](../assets/images/IMG_8901.JPG) |
|
|
|

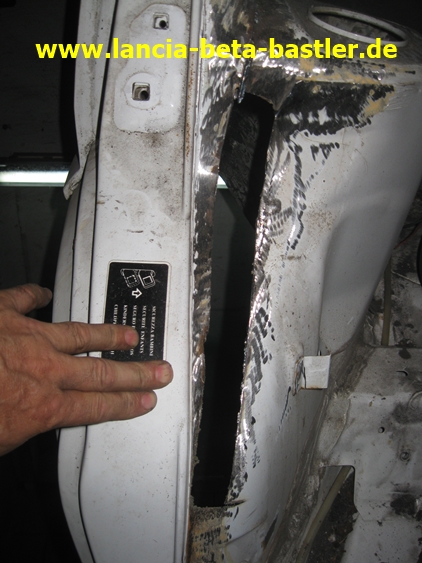

Das ist die Kontur vom Innenraum und die muss später auch wieder stimmen!
|
|
|
|
![IMG_8902 IMG_8902](../assets/images/IMG_8902.JPG) |
|
|
|

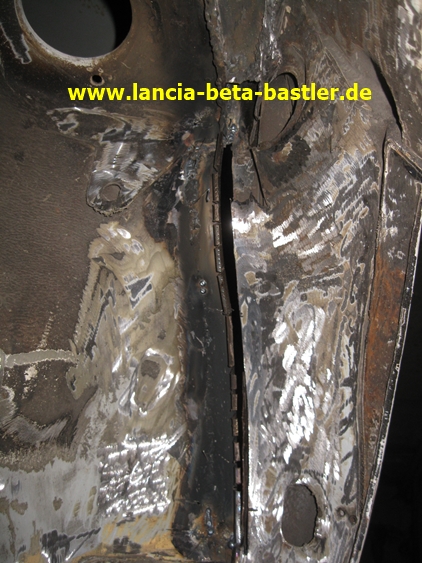

Das Blech ist eingeschweißt!
|
|
|
|
![IMG_8903 IMG_8903](../assets/images/IMG_8903.JPG) |
|
|
|

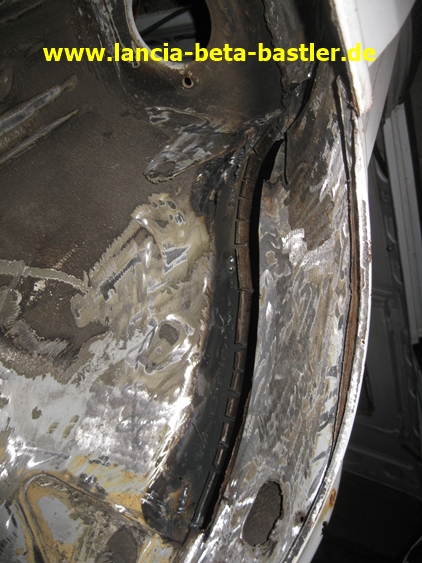

Und das Nächste fertige ich an!
|
|
|
|
![IMG_8904 IMG_8904](../assets/images/IMG_8904.JPG) |
|
|
|

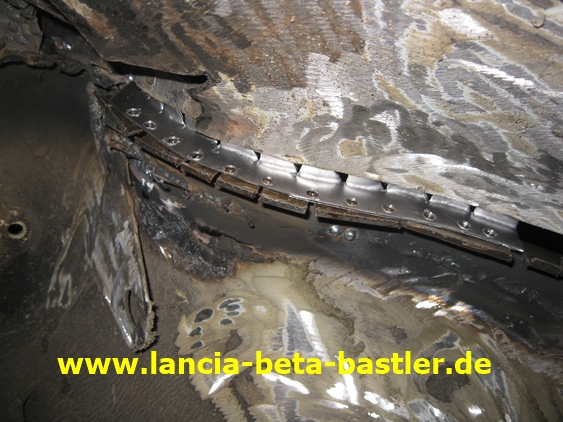

Durch die Einschneidungen kann ich die Kontur nachbiegen!
|
|
|
|
![IMG_8905 IMG_8905](../assets/images/IMG_8905.JPG) |
|
|
|

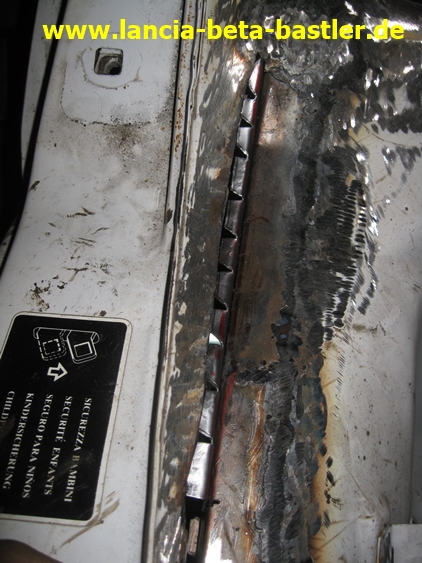

Ein Blick von Innen!
|
|
|
|
![IMG_8906 IMG_8906](../assets/images/IMG_8906.JPG) |
|
|
|

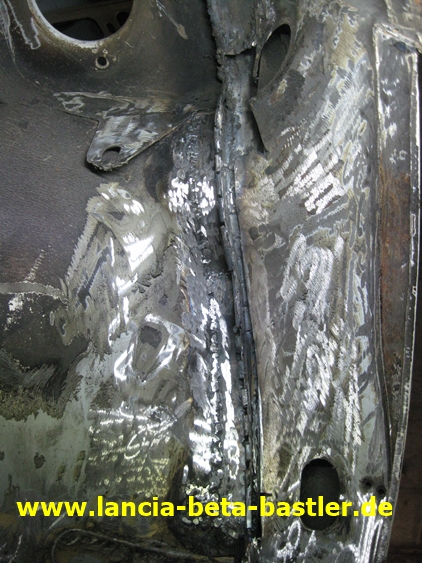

Und einschweißen!
|
|
|
|
![IMG_8907 IMG_8907](../assets/images/IMG_8907.JPG) |
|
|
|

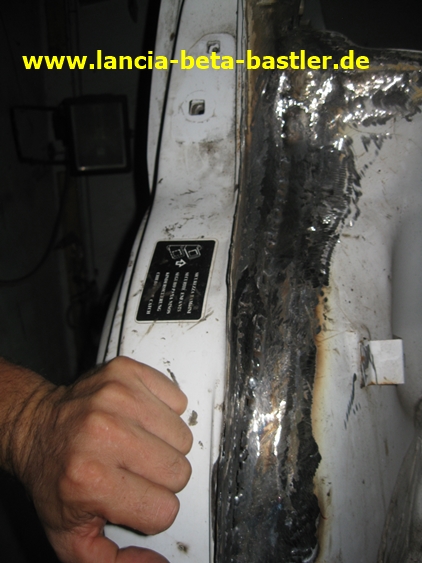

Innen schweiße ich nach und verschleife die Naht!
|
|
|
|
![IMG_8908 IMG_8908](../assets/images/IMG_8908.JPG) |
|
|
|

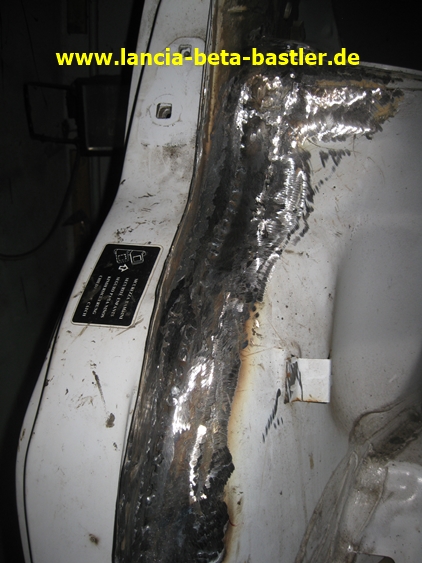

Der Innenradkasten ist wieder fest an der Karosserie befestigt!
|
|
|
|
![IMG_8909 IMG_8909](../assets/images/IMG_8909.JPG) |
|
|
|

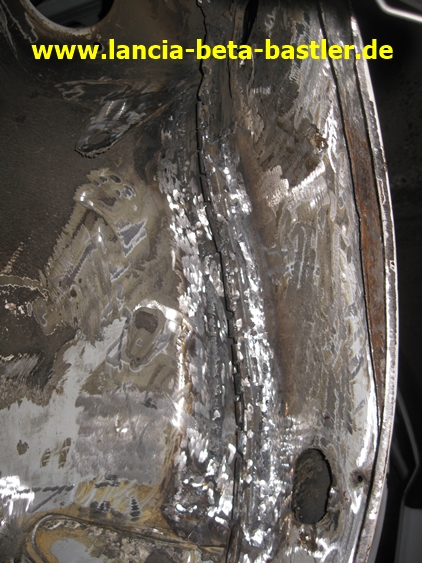

Die Schweißnaht im Radkasten verschleife ich noch etwas!
|
|
|
|
![IMG_8910 IMG_8910](../assets/images/IMG_8910.JPG) |
|
|
|

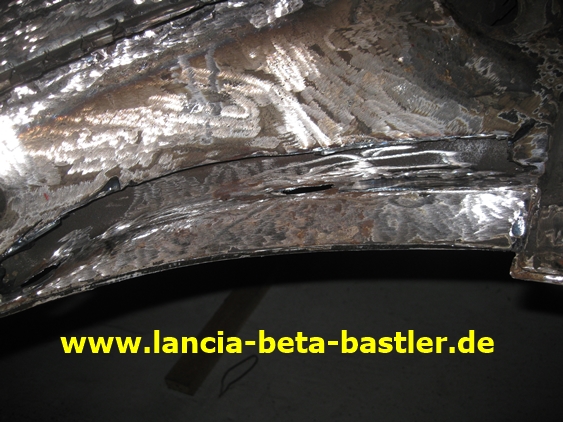

Der Radlauf im Radkasten war verrostet und den Roststreifen habe ich rausgeschnitten!
|
|
|
|
![IMG_8911 IMG_8911](../assets/images/IMG_8911.JPG) |
|
|
|

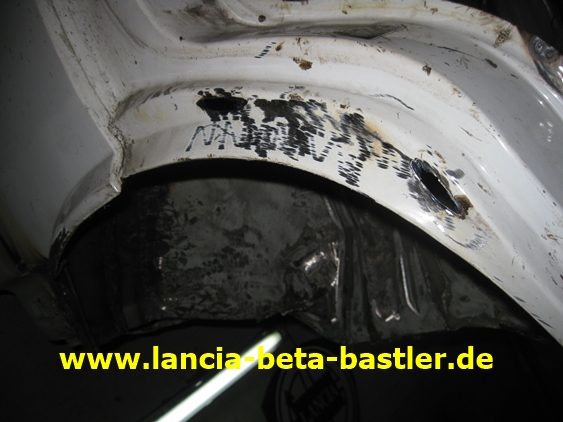

Der Radlauf im Aussenbereich sieht noch gut aus!
|
|
|
|
![IMG_8912 IMG_8912](../assets/images/IMG_8912.JPG) |
|
|
|

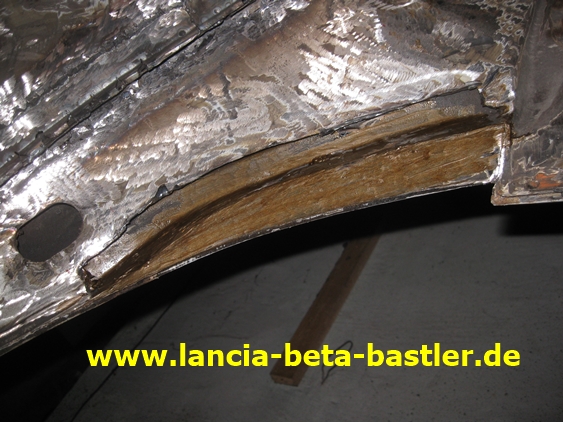

Vor dem Einschweißen des neuen Bleches streiche ich den Innenbereich mit Rostprimer gut aus!
|
|
|
|
![IMG_8913 IMG_8913](../assets/images/IMG_8913.JPG) |
|
|
|

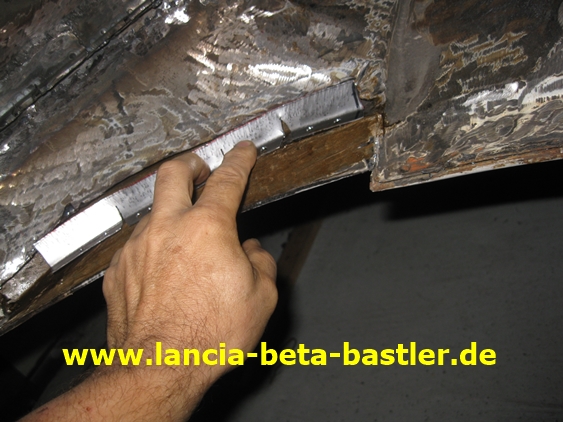

Und das ist das neue Blech mit Löchern für die Punktschweißungen!
|
|
|
|
![IMG_8914 IMG_8914](../assets/images/IMG_8914.JPG) |
|
|
|

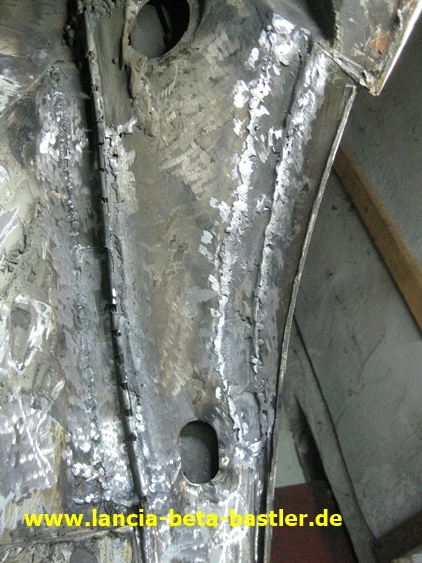

Eingeschweißt und verschliffen!
|
|
|
|
![IMG_8915 IMG_8915](../assets/images/IMG_8915.JPG) |
|
|
|

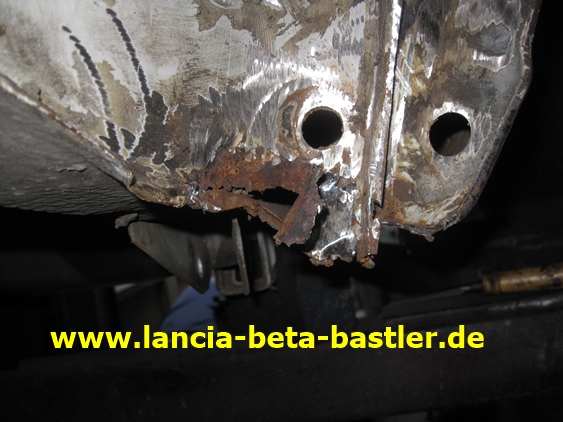

Jetzt noch die vordere Endspitze des Innenradkastens entblättern vom alten Reparaturblech.
|
|
|
|
![IMG_8916 IMG_8916](../assets/images/IMG_8916.JPG) |
|
|
|

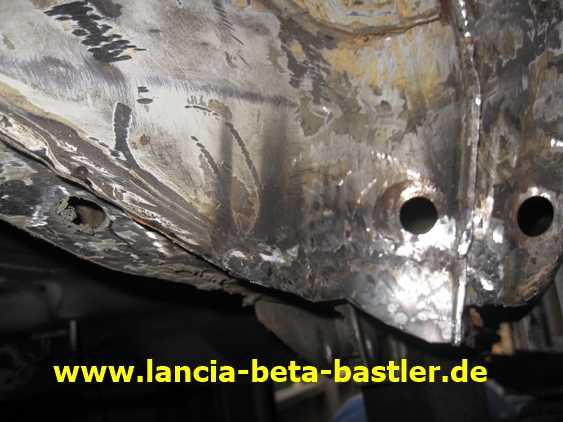

Blech einschweißen und verschleifen, kein Probem!
|
|
|
|
![IMG_8917 IMG_8917](../assets/images/IMG_8917.JPG) |
|
|
|

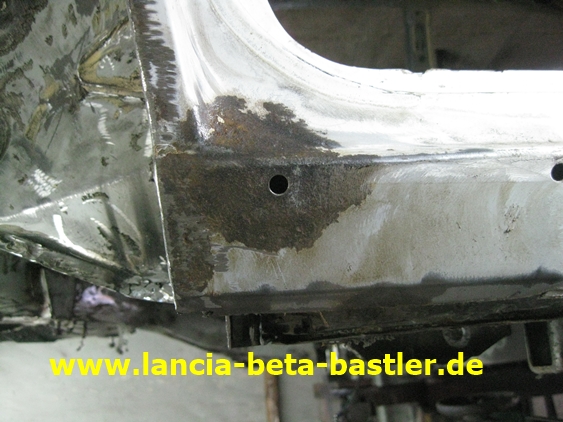

Der linke, hintere Radkasten ist repariert und jetzt beseitige ich den Rost noch am Aussenholm!
|
|
|
|
![IMG_8918 IMG_8918](../assets/images/IMG_8918.JPG) |
|
|
|

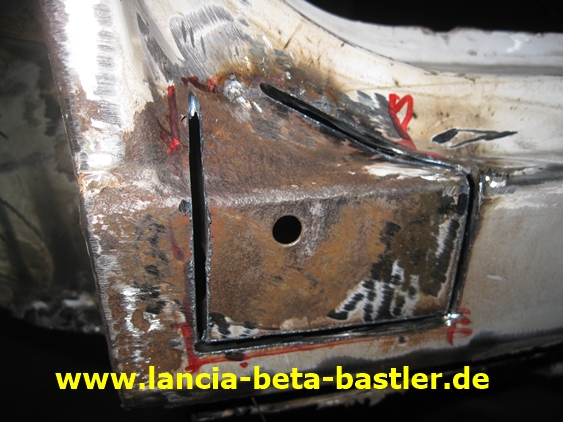

Das Blech ist zwar nicht durchgerostet, aber es ist besser den Rostansatz zu beseitigen.
|
|
|
|
![IMG_8919 IMG_8919](../assets/images/IMG_8919.JPG) |
|
|
|

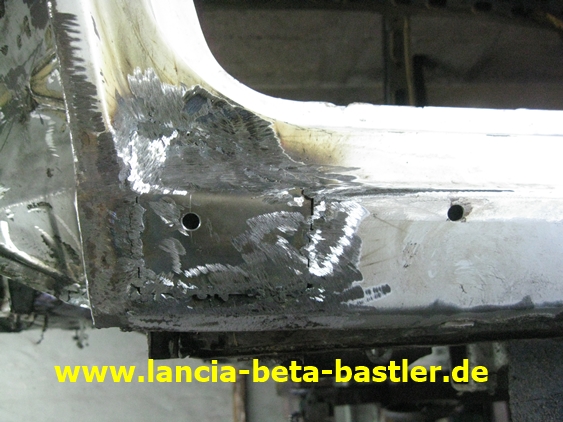

Das neue Blech ist eingeschweißt und das Loch für den Seitenschweller ist auch richtig auf Maß gebohrt!
Die Rostgeschichte am Lancia Delta HF Turbo ist noch lange nicht zu Ende, es geht weiter mit dem verdammten ROST in den nächsten Berichten!
|
|
