Schaltplan Lancia Beta Montecarlo

Ich habe meinen Schaltplan für den Montecarlo eingescannt. Da der Plan aber größer als DIN A4 ist und ich nur einen Scanner in DIN A4 habe ist der Schaltplan auf mehreren Seiten aufgeteilt. Ich habe die Seiten selbst ausgedruckt und mit Tesafilm zusammengeklebt. So konnte ich den Plan in die Werkstatt nehmen und die Stromverbindungen richtig anschließen. So könnt Ihr es auch machen oder auf dieser Seite nach den Steckern oder Kabelfarben suchen. Viel Erfolg!

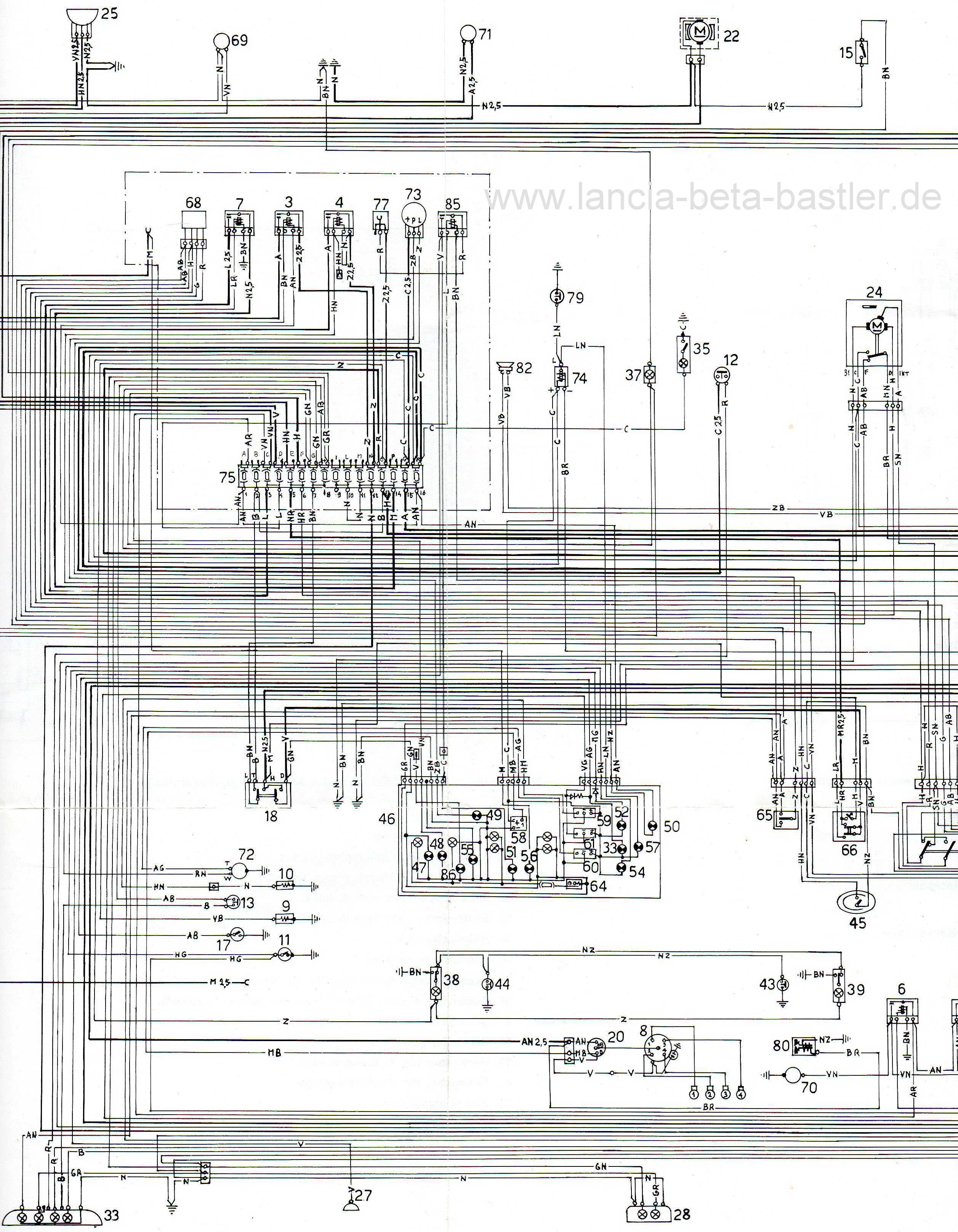

Schaltplan MC 1

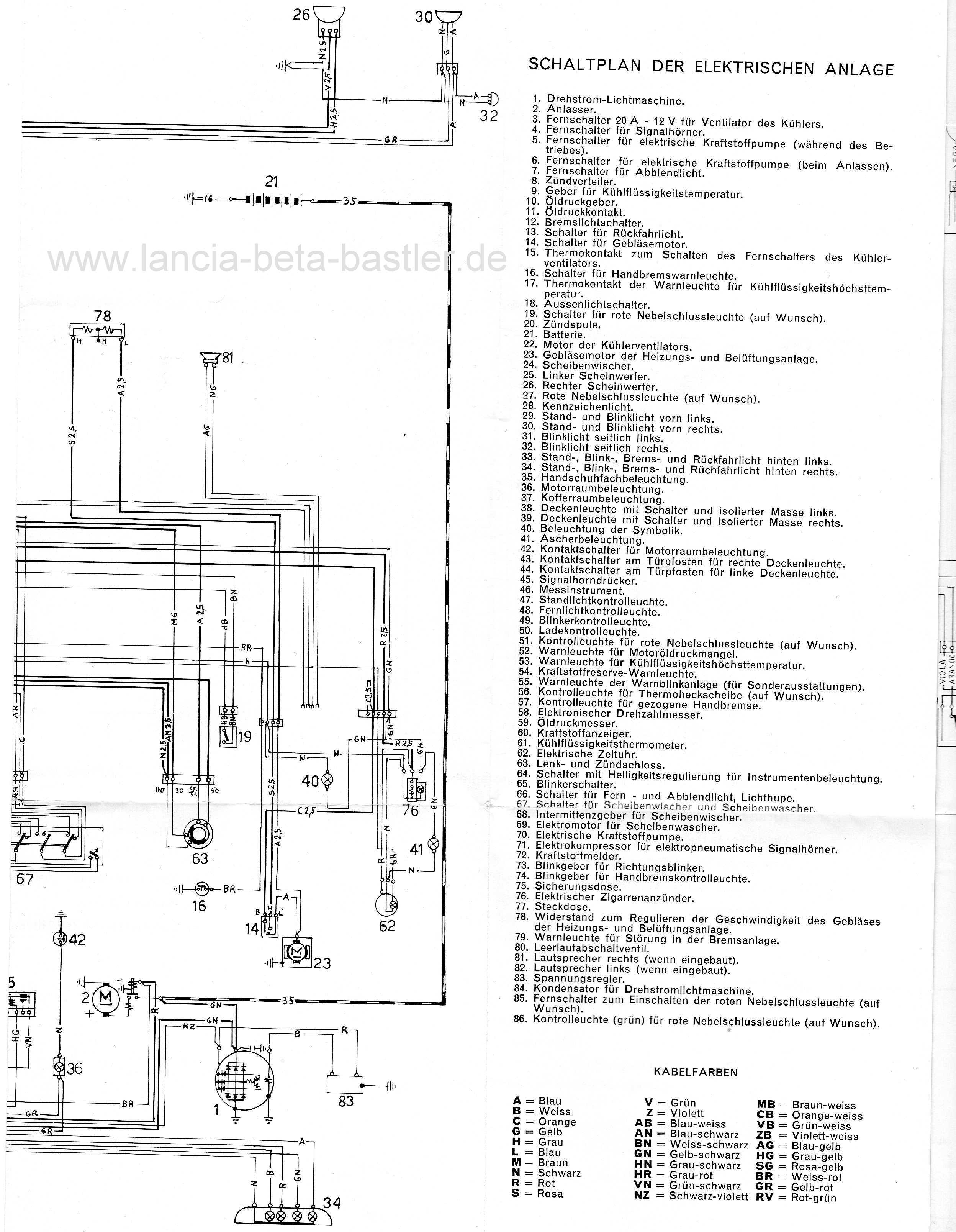

Schaltplan MC 2

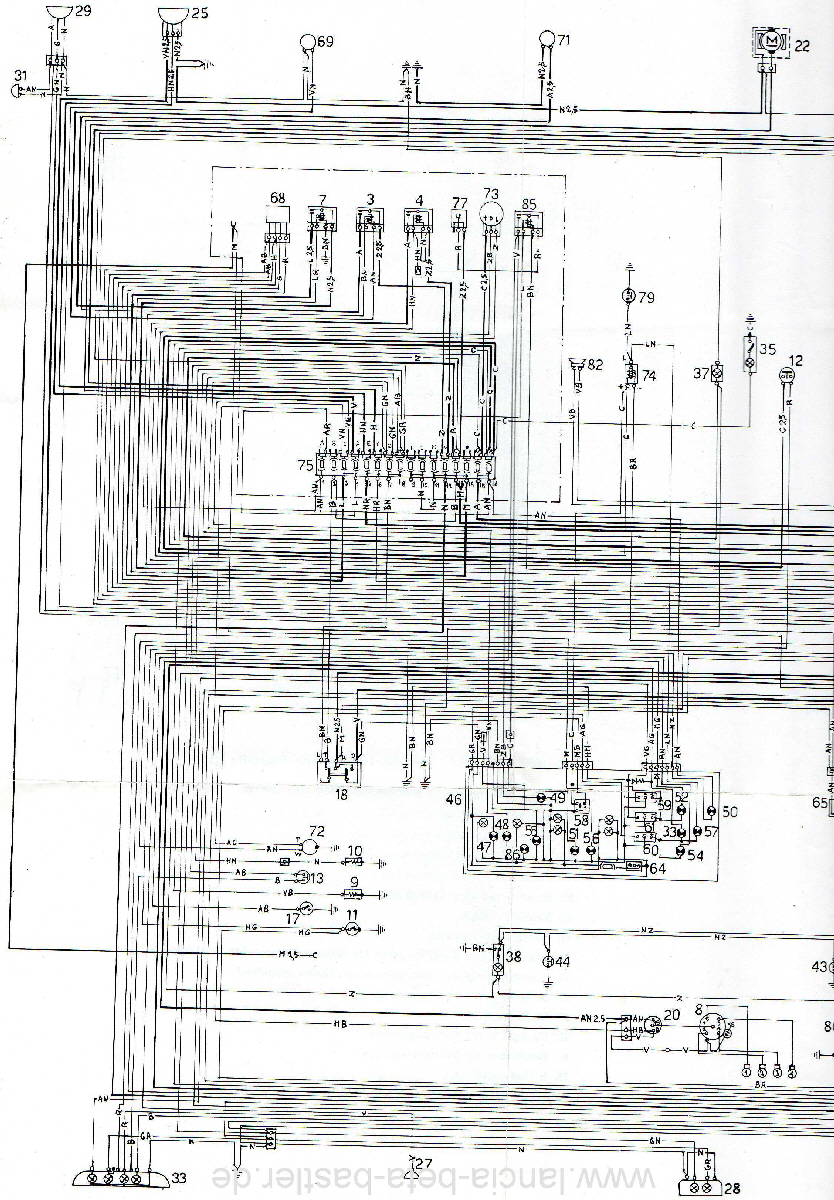

Schaltplan MC 3

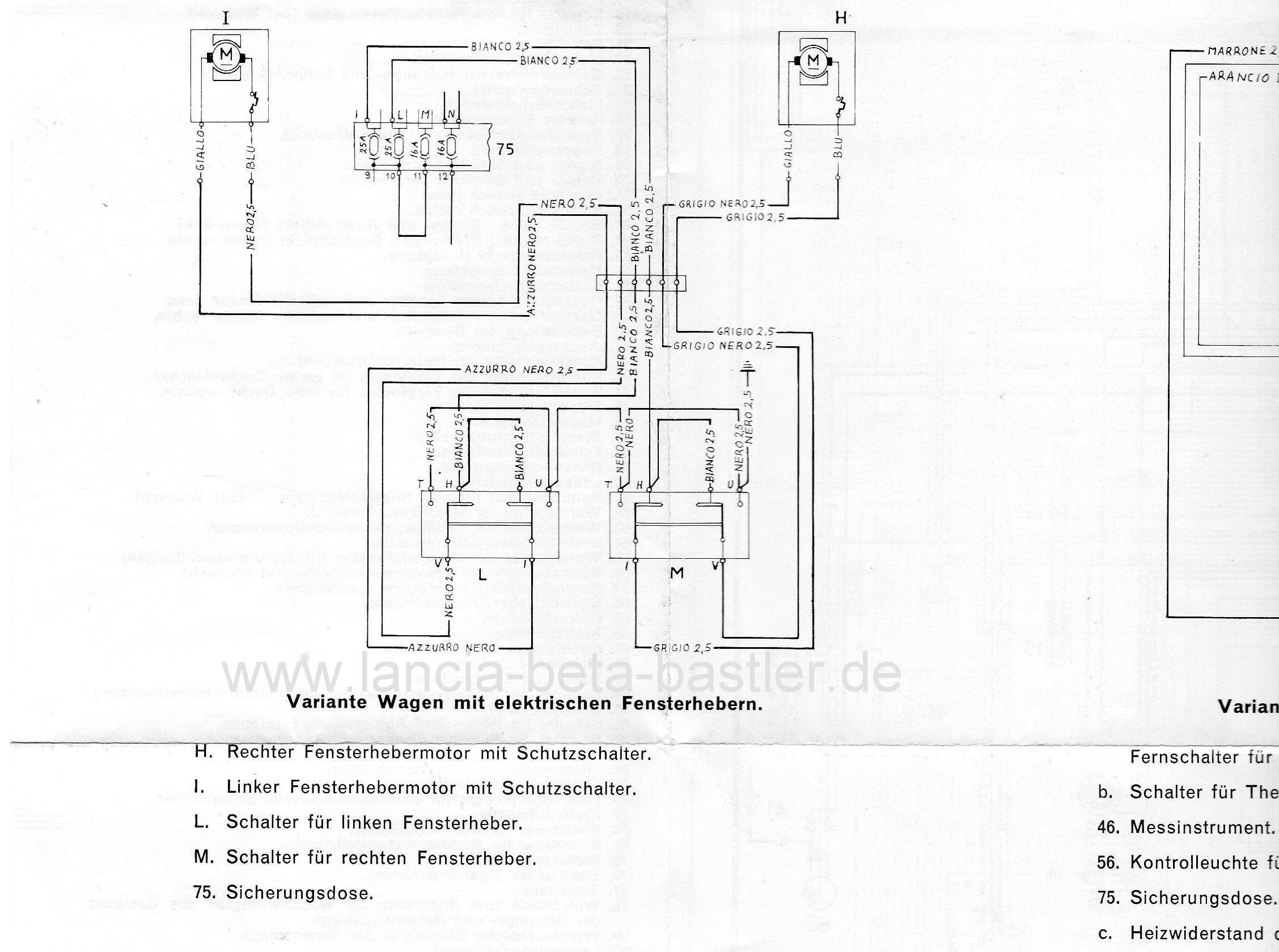

Schaltplan MC Fensterheber

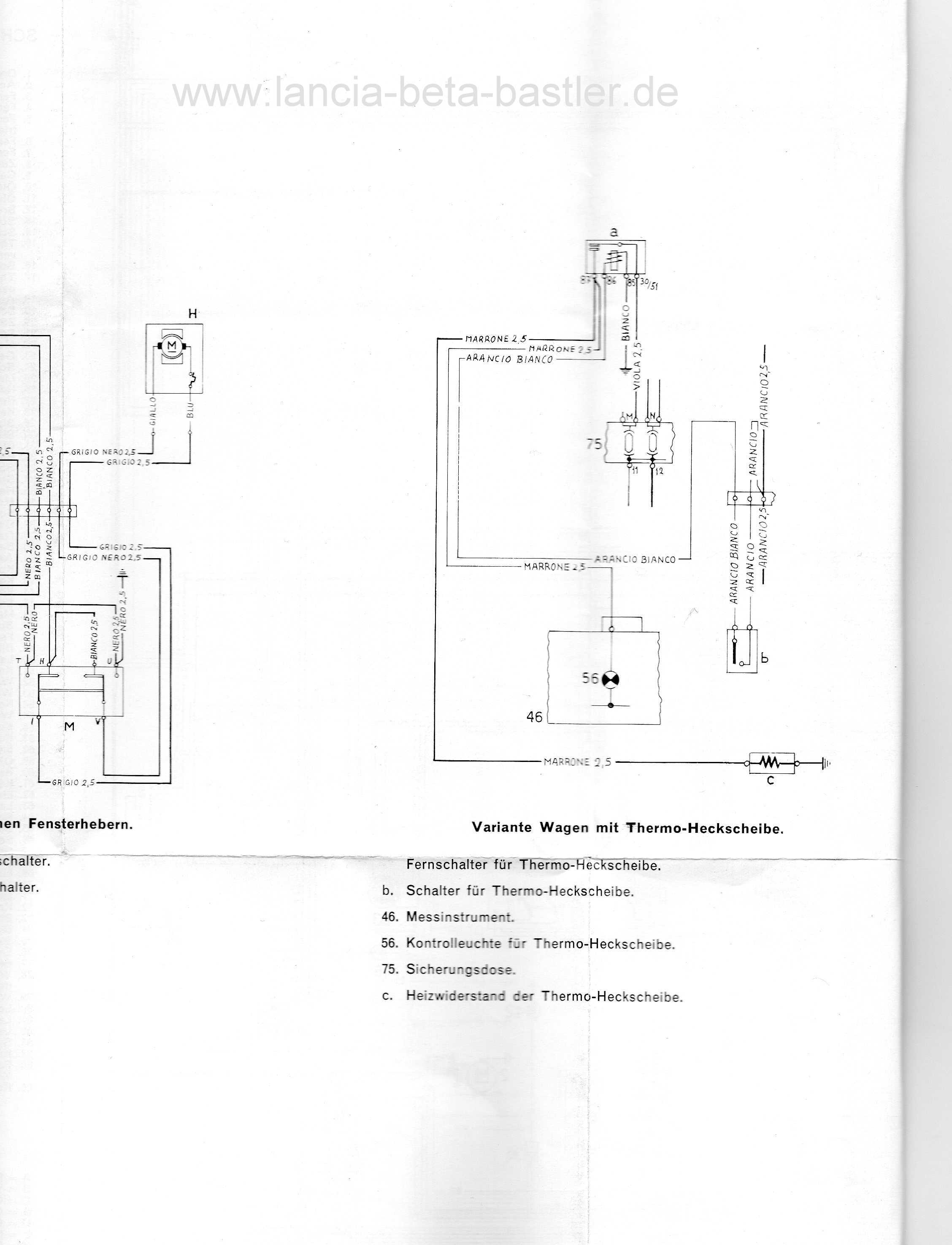

Schaltplan MC heizbare Heckscheibe

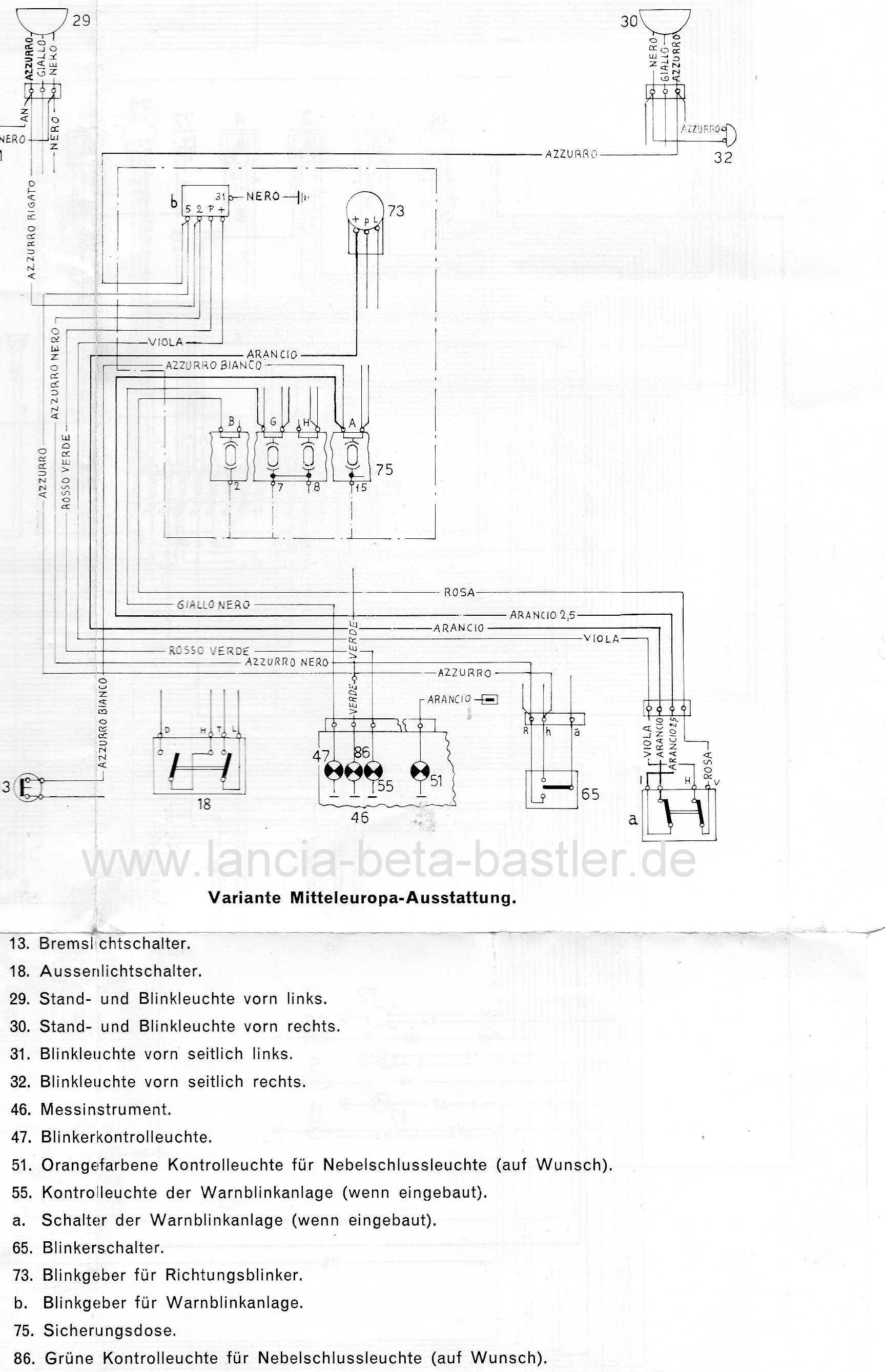

Schaltplan MC Warnblinkanlage
