Scheinwerfer tauschen am Lancia Beta

An meinem Lancia Beta Coupe wurde mir bei der Fahrt nach Italien ein Scheinwerfer auf der Autobahn durch ein hochfliegendes Holzbrett zerstört! Okay, ist zwar ärgerlich, aber die Scheinwerfer waren auch nicht mehr die Besten. Jetzt tausche ich die Scheinwerfer durch Neue aus. Beim Beta sind zwei verschiedene Scheinwerfer Varianten verbaut. Einmal von SIEM und einmal von Carello. Neue, originale Scheinwerfer sind kaum aufzutreiben, aber im Internet werden auch Neue angeboten, die aber nicht original sind. Die sind aber dann auch günstig. Solche habe ich mir gekauft und eingebaut. Von diesem Umbau handelt dieser Bericht!

IMG_2790

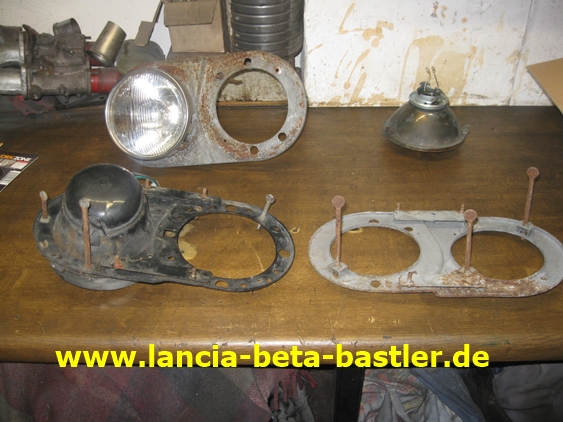

Das sind SIEM  Scheinwerfer mit der Grundplatte. Habe ich in meinem Lager noch gefunden.

IMG_2791

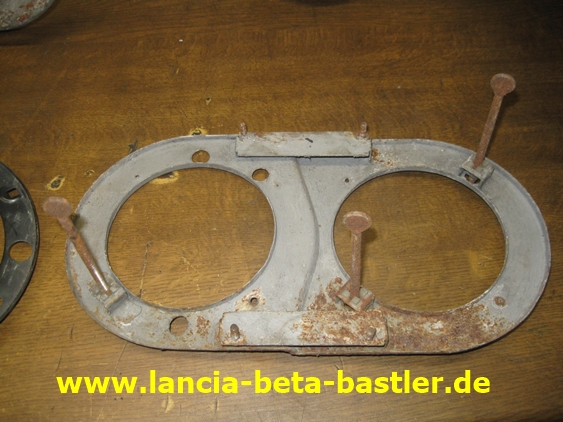

Mit diesen Schrauben kann man die Scheinwerfer einstellen.

IMG_2792

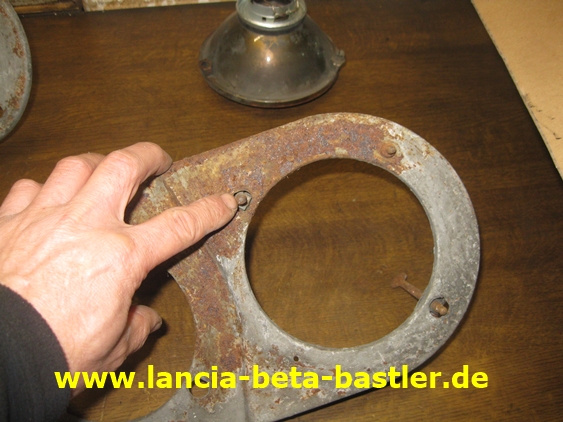

Die Schrauben haben am Ende eine Kugel!

IMG_2793

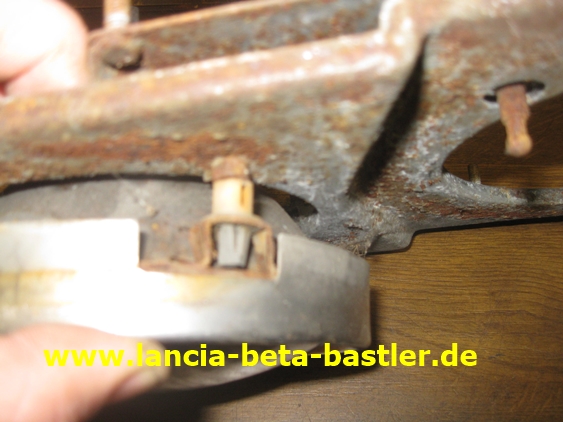

Und diese Kugel rastet in einem Plastikclip im Scheinwerfer ein!

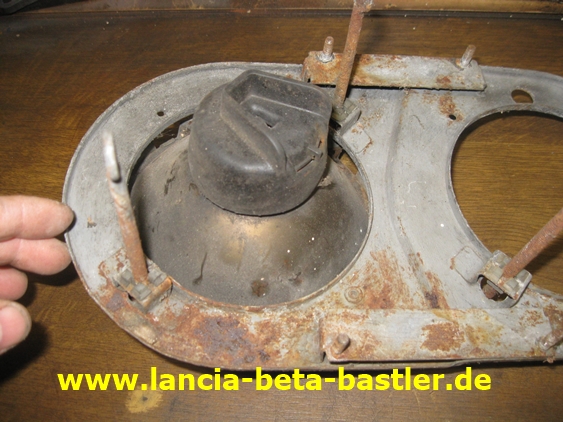

IMG_2794

Ein Scheinwerfer hat zwei Stellschrauben und eine feste Kugelverankerung!

IMG_2795

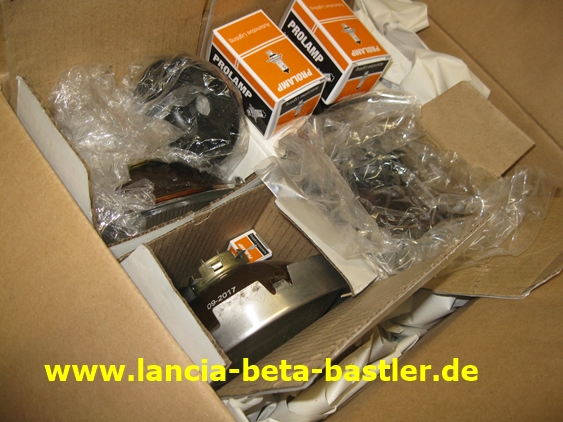

Diese 4 neuen Scheinwerfer mit Gummidichtungen und Leuchtmittel habe ich im Internet für 106€ gekauft. Sie sind 5 3/4” groß. Kommen aus England.

IMG_2796

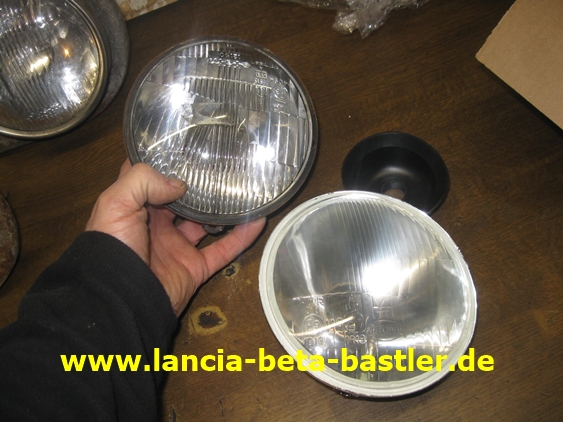

Für diesen Preis ist die Qualität in Ordnung!

IMG_2797

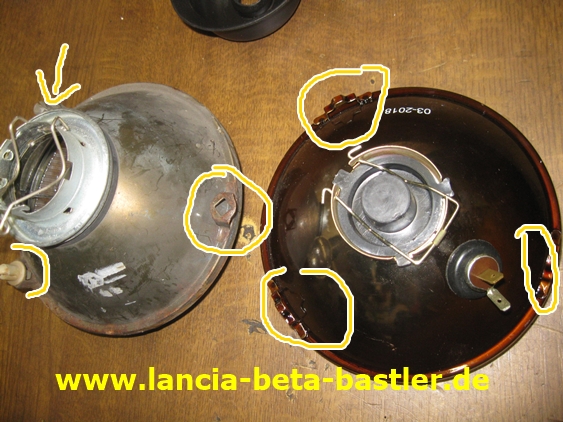

Aber sie sind nicht zu den SIEM Scheinwerfer passend!

IMG_2798

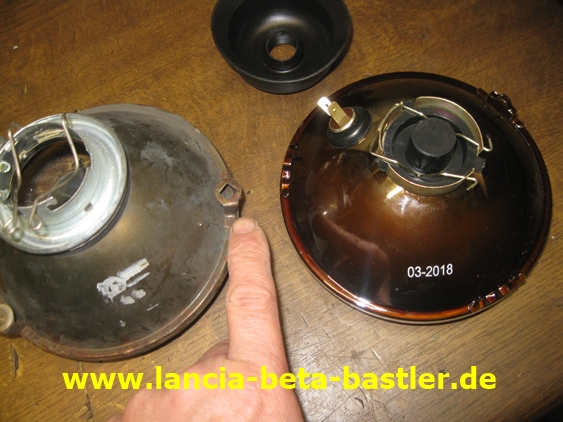

Die SIEM Scheinwerfer haben extra Halterungen für die Plastikclipse, die die Einstellschrauben mit der Kugel aufnehmen. Die neuen Scheinwerfer haben die Halterung nicht!

IMG_2799

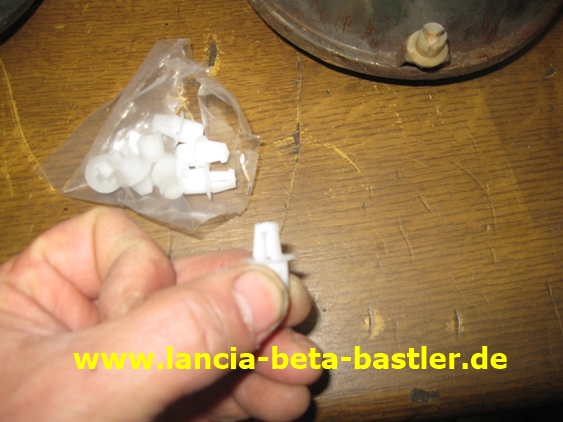

Das sind die Plastikclipse und die habe ich noch neu bei mir im Lager liegen!

IMG_2800

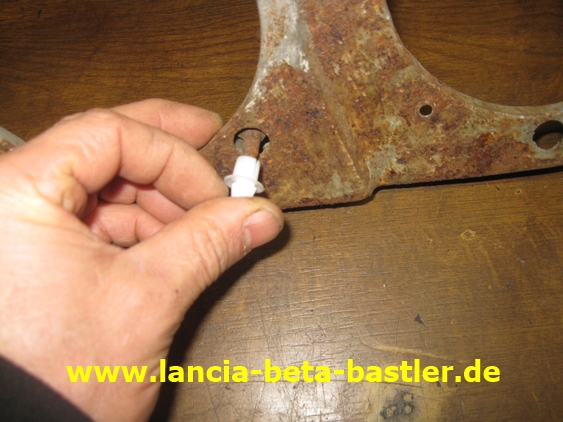

Der Clips passt genau auf die Kugelverschraubung!

IMG_2802

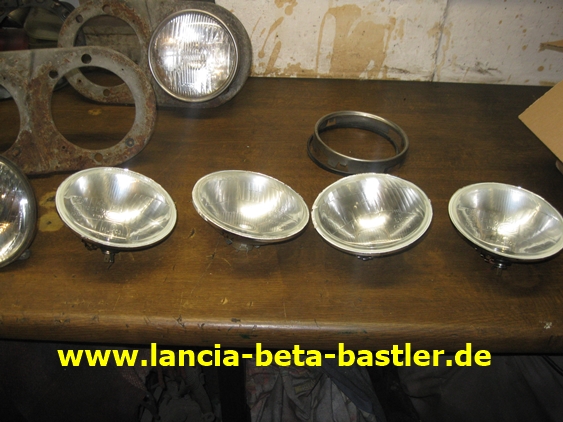

Bevor man also Scheinwerfer kauft, sollte man wissen welche verbaut sind! Steht aber auf dem Glas der Scheinwerfer drauf!

IMG_2803

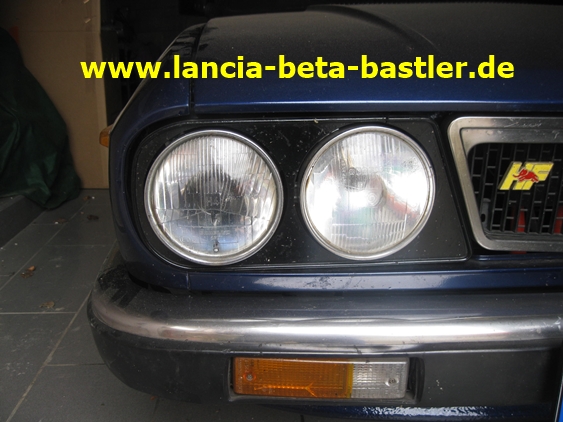

Ich habe Carello Scheinwerfer verbaut und die baue ich jetzt aus!

IMG_2804

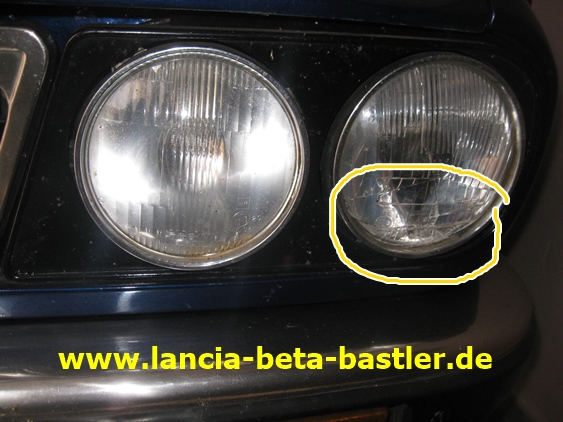

Der linke Abblendscheinwerfer ist defekt und muss ausgetauscht werden!

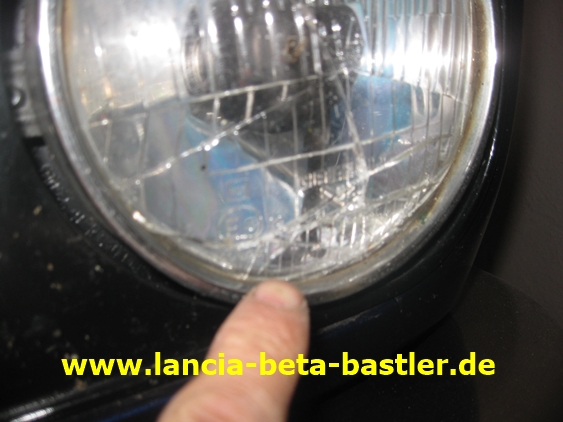

IMG_2805

Das Glas ist von dem hochfliegenden Holzbrett zerplatzt worden!

IMG_2806

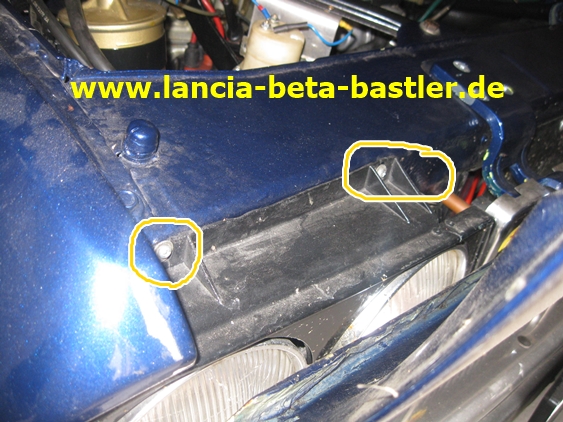

Als erstes muss die Scheinwerferverkleidung abgebaut werden! Dafür muss man nur die zwei Schrauben entfernen und die Blende etwas nach vorne über die Scheinwerfer ziehen. Dann kann man die Blende nach ober herausziehen. An der Blende sind zwei Nasen vorhanden, die in das Frontblech unten einrasten.

IMG_2808

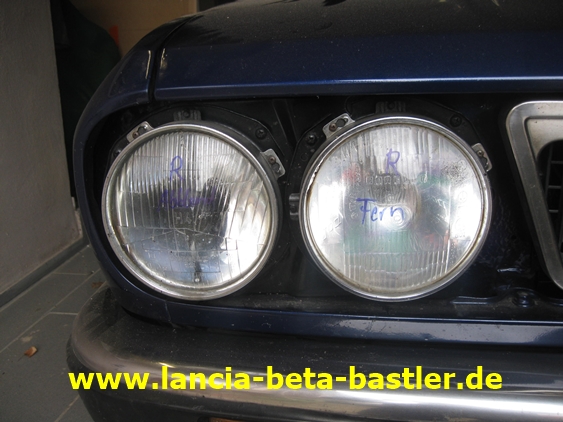

Die äusseren Scheinwerfer sind das Abblendlicht und die Inneren das Fernlicht!

IMG_2809

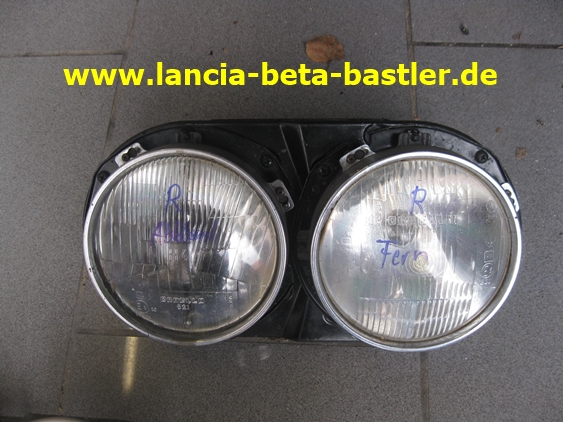

Ich habe die Scheinwerfer noch vor dem Ausbau beschriftet!

IMG_2814

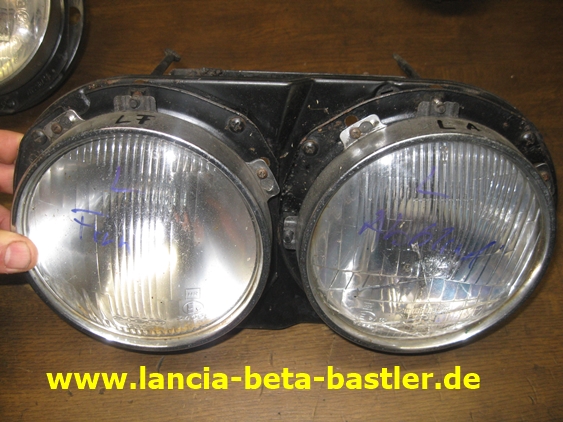

Das sind die linken Scheinwerfer!

IMG_2815

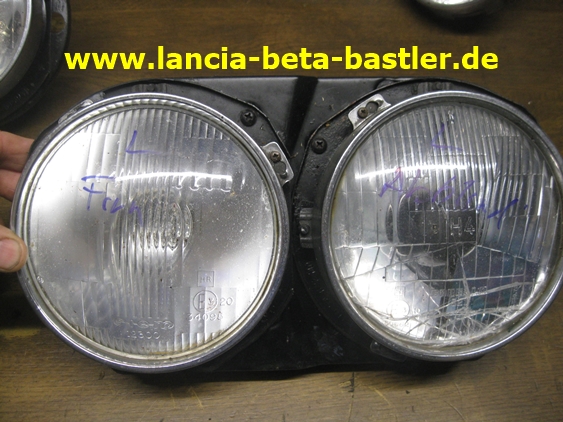

Und das Abblendlicht ist defekt!

IMG_2816

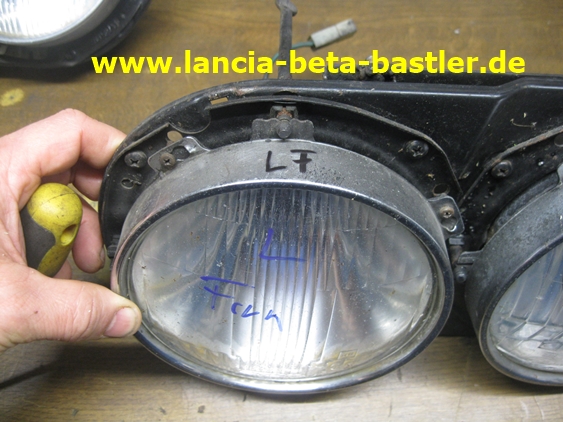

Die Carello Scheinwerfer haben einen Chromrahmen der auf eine unteren Platte befestigt ist!

IMG_2817

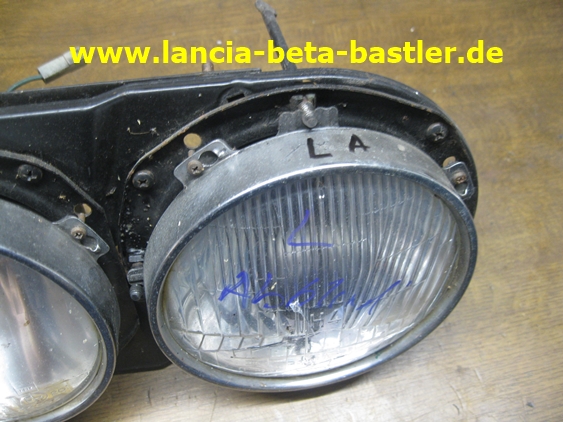

Zum Einstellen der Scheinwerfer werden die unteren Platten mit Stellschrauben eingestellt und nicht direkt die Scheinwerfer!

IMG_2818

Zum Entfernen der Scheinwerfer von der Platte werden diese Kreuzschlitzschrauben gelöst und dann wird der Scheinwerfer mit dem Chromring nach links gedreht, so das die Kreuzschlitzschraube durch das größeren Loch schlupfen kann. Ist so eine Art Bajonettverschluss.

IMG_2819

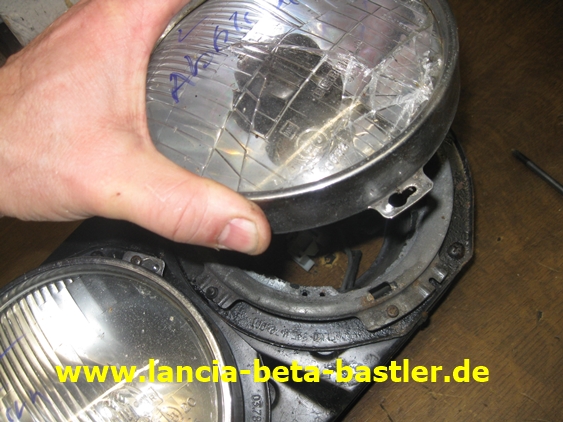

Und so ist der Scheinwerfer gelöst von der Grundplatte!

IMG_2820

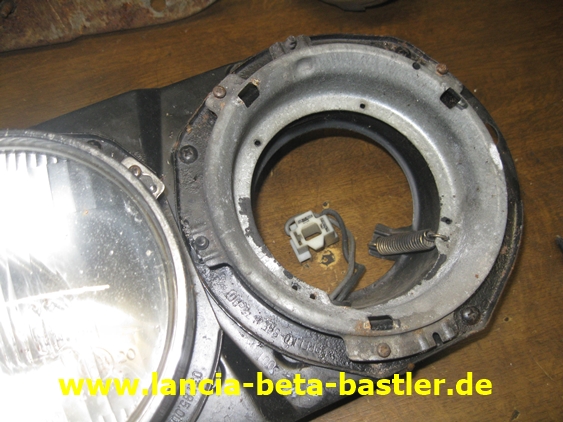

Und das ist die Carello Einstellplatte. Sie hat eine Feder und Einstellschrauben. Diese Platte hat die SIEM Variante nicht!

IMG_2822

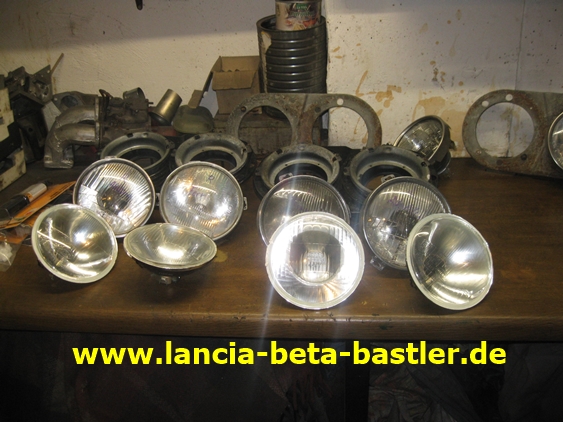

Jetzt will ich aber die neuen Scheinwerfer einbauen!

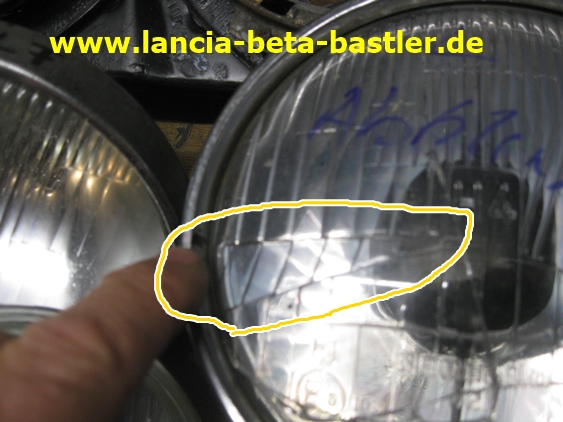

IMG_2823

Aber aufpassen bei der Bestellung im Internet aus England! Sie bitten auch Scheinwerfer an für den englischen Markt, also für den Strassenverkehr auf der linken Seite!. Für unseren rechten Strassenverkehr muss dieses Dreieck im Glas nach rechts zeigen!

IMG_2827

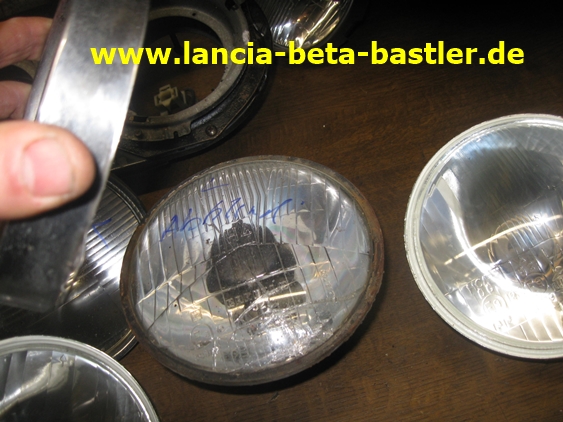

Mit etwas Druck kann ich den alten Scheinwerfer aus dem Chromring drücken!

IMG_2828

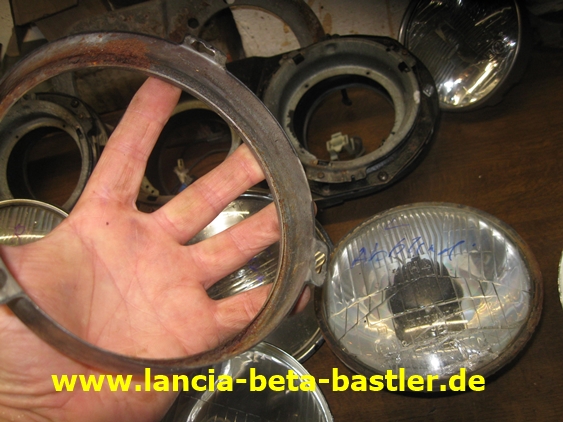

Und jetzt probier ich mal, ob der Ring auch auf die neuen Scheinwerfer passt!

IMG_2829

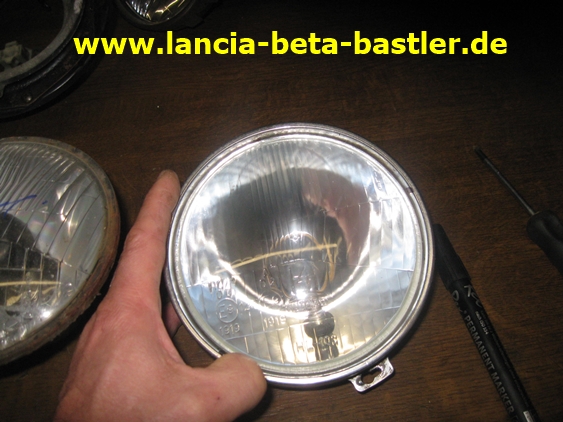

Und passt! Das neue Ablendlicht hat zusätzlich noch eine Birne für das Standlicht eingebaut. Der Beta hat aber das Standlicht in der Stossstange. Man könnte es aber auch noch zusätzlich anschließen. Vielleicht sieht es sogar etwas besser aus, wen unten und oben ein paar Birnen im Stand brennen.

IMG_2831

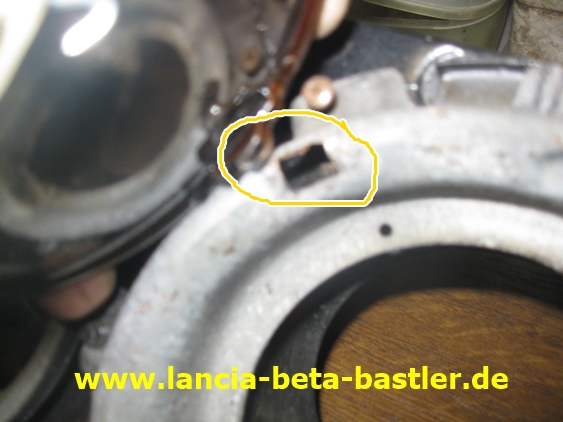

Die neuen Lampen haben auch Fixierhalter für die Grundplatte montiert, die in das rechteckige Loch der Platte passen sollten.

IMG_2832

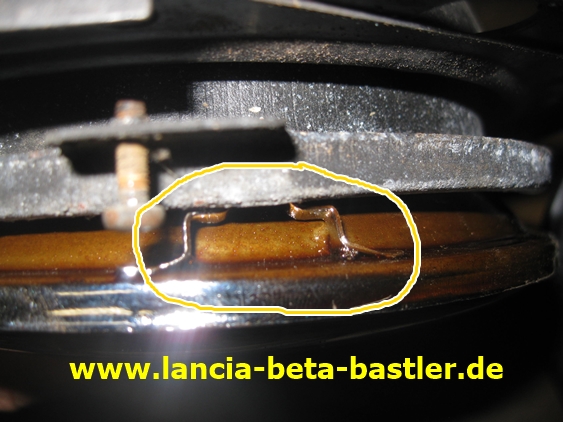

Die Fixierhalter passen auch in die Grundplatte!

IMG_2833

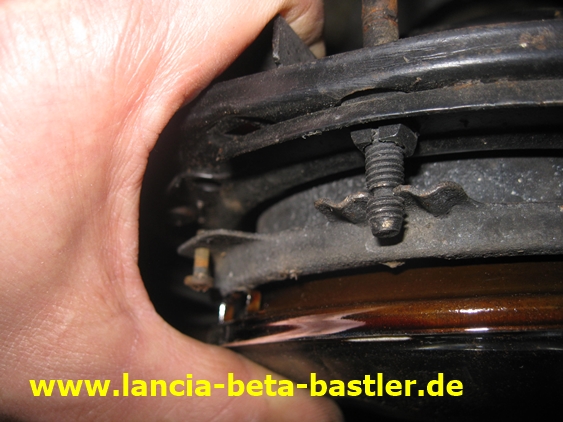

Das ist die Einstellschraube der Grundplatte zur Höheneinstellung der Scheinwerfer!

IMG_2834

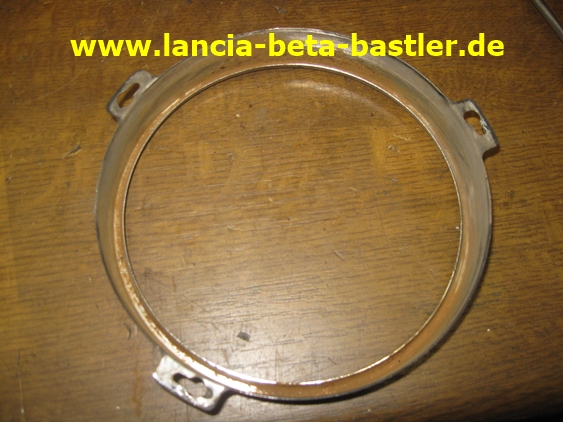

Diese Chromringe von Carello gibt es auch nicht mehr zu kaufen und meine sind innen auch schon stark angerostet.

IMG_2835

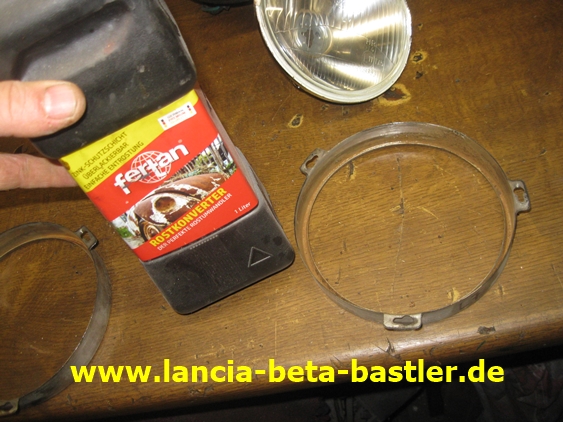

Mit Schmirgelleinen habe ich den Rost so gut wie es geht entfernt. Mit Fertan Rostumwandler behandle ich den Rost weiter.

IMG_2836

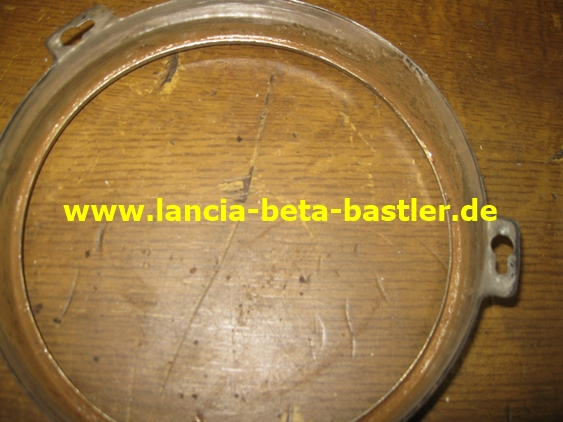

Hier kann man  den Rost  nach dem Schmirgeln noch sehen!

IMG_2838

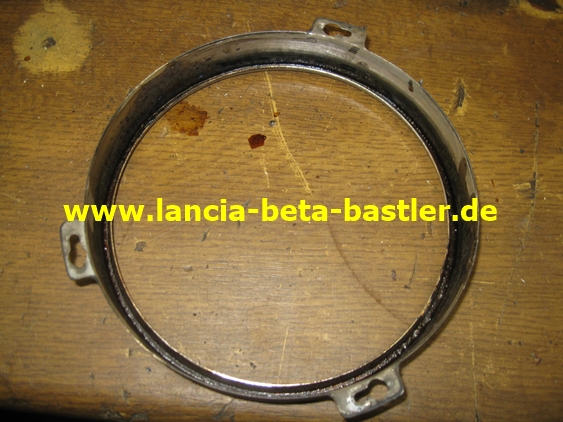

Den Rest macht der Rostumwandler!

IMG_2845

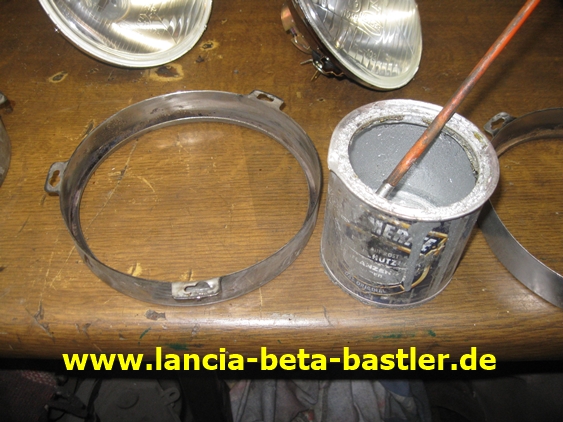

Mit Metallschutzlack silber konserviere ich den Chromring von innen.

IMG_2846

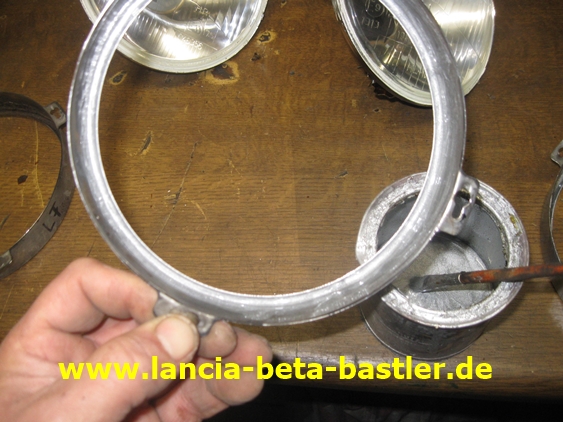

Okay, kann man so lassen!

IMG_2848

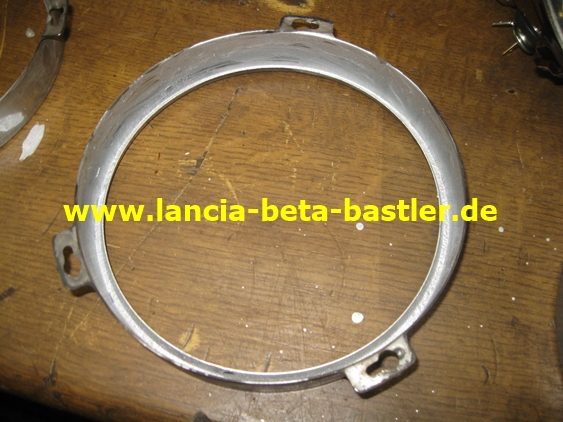

Das wird ein paar Jahre den Chromring vor Rost schützen!

IMG_2849

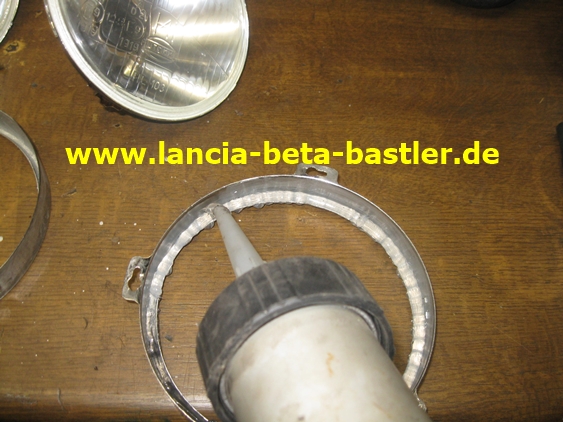

Jetzt fülle ich den Chromring noch mit Silikon auf!

IMG_3011

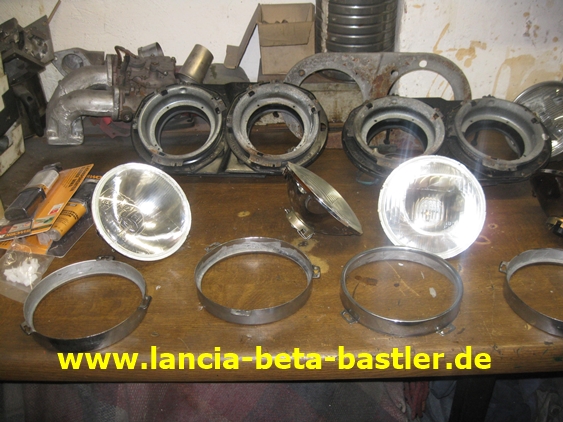

Die Lampen und die Ringe liegen für den Zusammenbau bereit!

IMG_3012

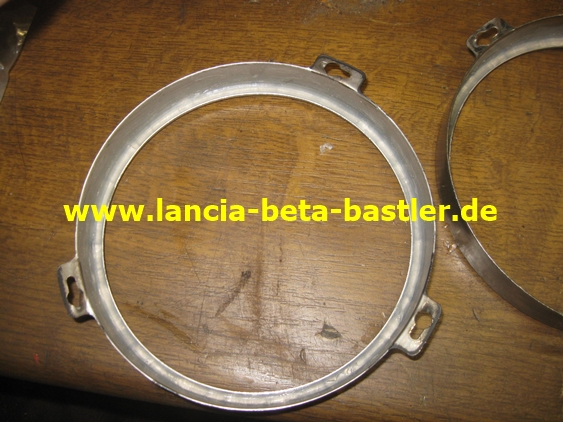

Das Silikon habe ich natürlich säuberlich im Chromring geglätttet und es ist ausgehärtet!

IMG_3013

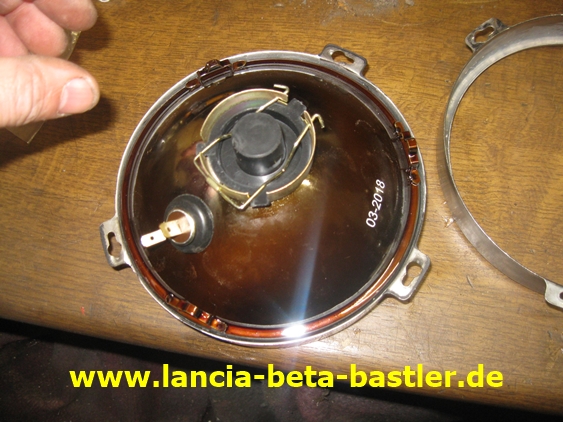

Die Lampen passen gut in den Chromring und hier könnt Ihr auch das Standlicht sehen und das Herstellungsdatum. 03-2018

IMG_3014

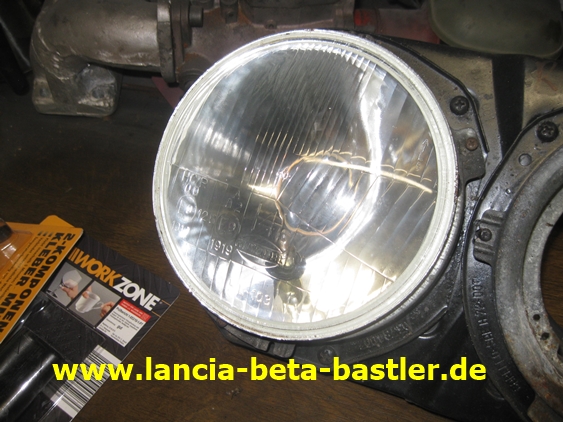

Die Lampen werden als erstes in die Platte gesteckt, wobei die Fixierhalter an der Lampe in das eckige Loch der Platte ein rasten sollten!

IMG_3015

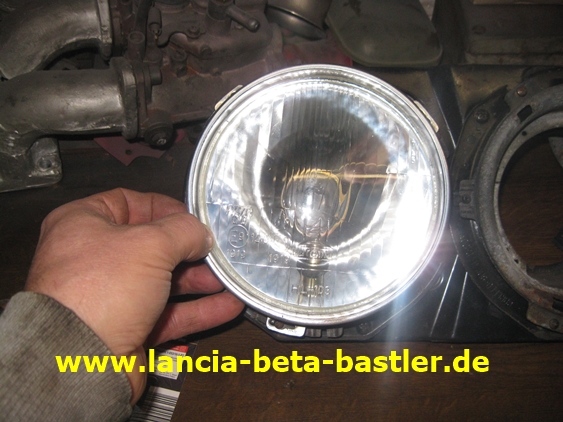

Dann wird der Chromring aufgezogen!

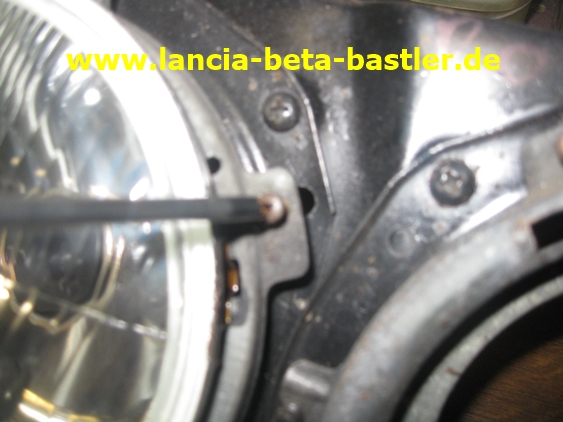

IMG_3016

Die Kreuzschlitzschraube für den Chromring lässt sich aber schwer einschrauben!

IMG_3018

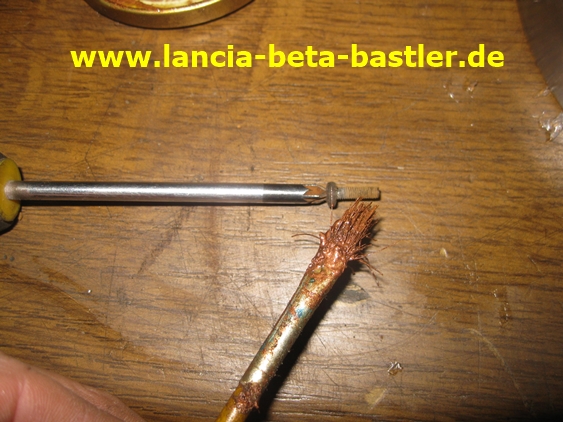

Ich fette die Schraube mit Kupferfett!

IMG_3019

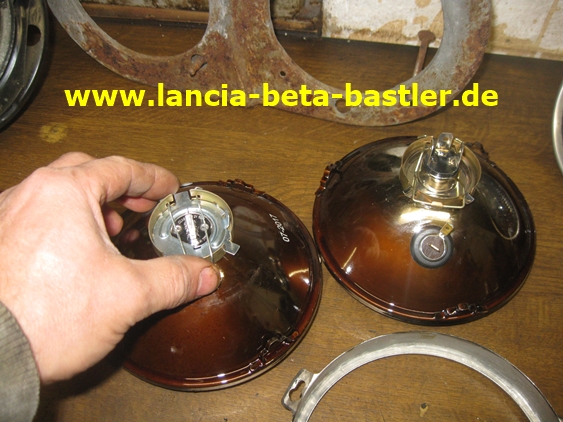

So montiere ich nacheinander die Scheinwerfer zusammen! Natürlich darauf achten, was ein Abblendscheinwerfer und ein Fernscheinwerfer ist. Das Abblendlicht hat eine Kappe im Innern vor der Birne und hat das Standlicht eingebaut!

IMG_3020

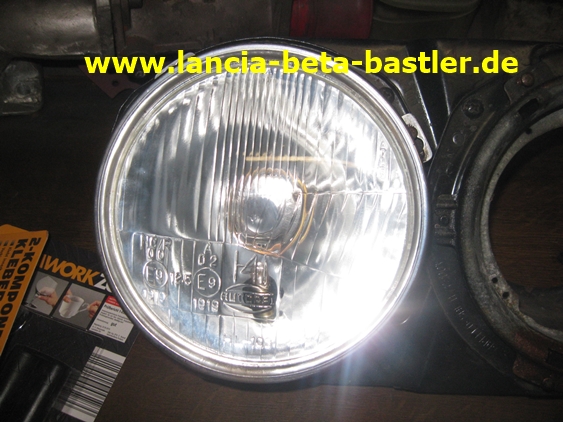

Dieses Abblendlicht ist schon mal montiert!

IMG_3021

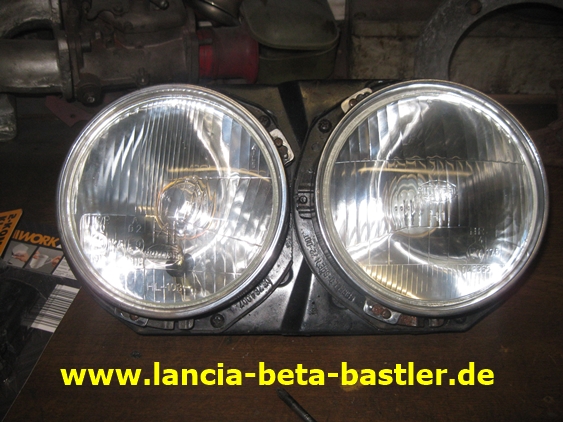

Eine Seite ist fertig!

IMG_3022

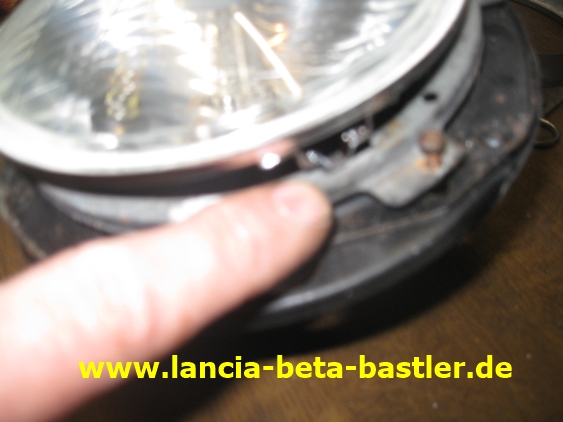

Aber an dieser Lampe stimmen die Fixierhalter nicht genau mit den Löchern in der Platte überein!

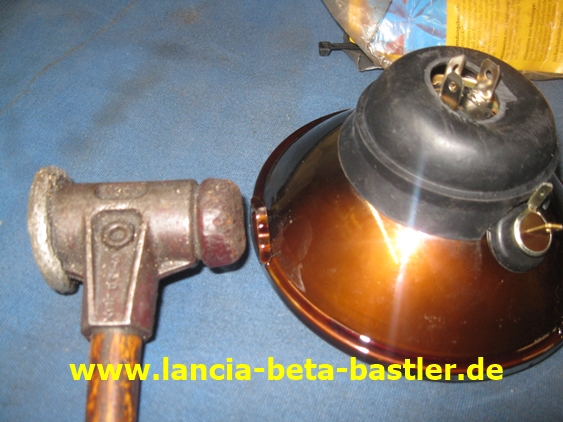

IMG_3023

Mit dem Kunststoffhammer korregiere ich die Position!

IMG_3024

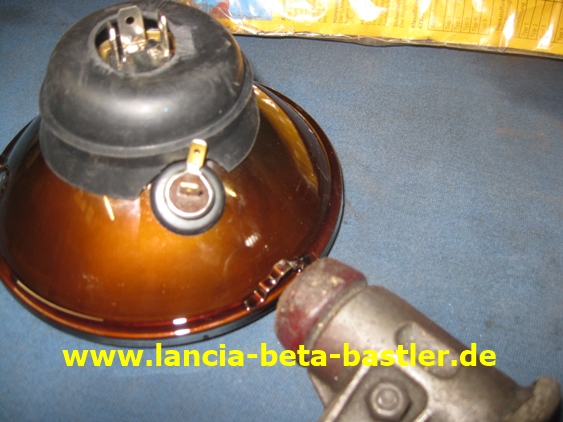

Auch dieser Halter stimmt nicht ganz!

IMG_3025

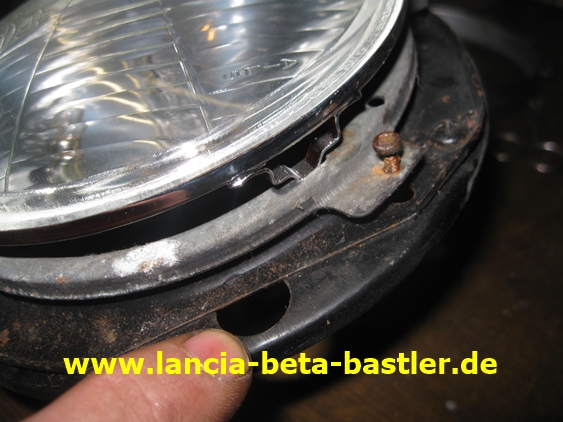

Aber jetzt passt es!

IMG_3026

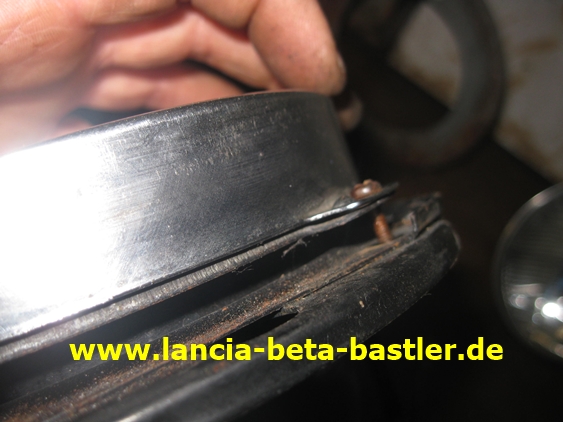

Und jetzt noch den Chromrahmen montieren!

IMG_3027

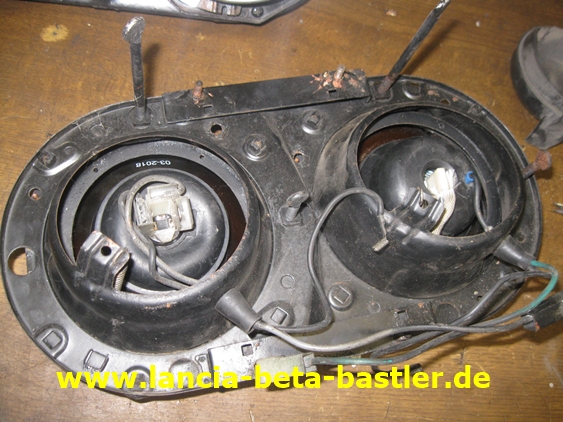

Die neuen Scheinwerfer sind bereit für den Einbau!

IMG_3028

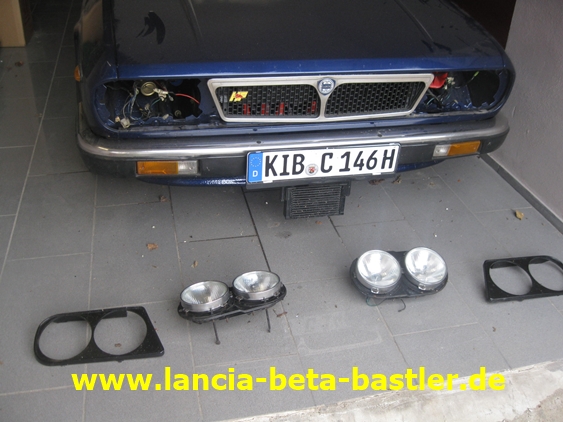

Mein Beta Coupe freut sich schon auf seine neuen schönen Augen!

IMG_3029

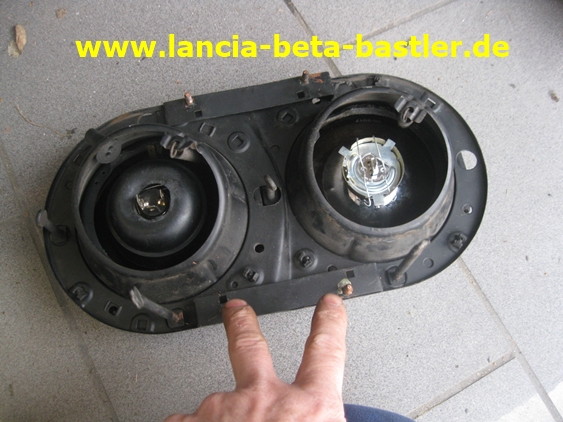

Das sind zwei Befestigungsschrauben der Grundplatte für die Montage in die Karosserie!

IMG_3030

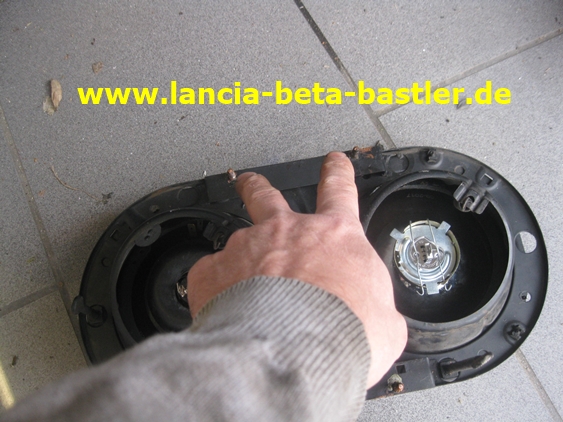

Und das die anderen Zwei!

IMG_3031

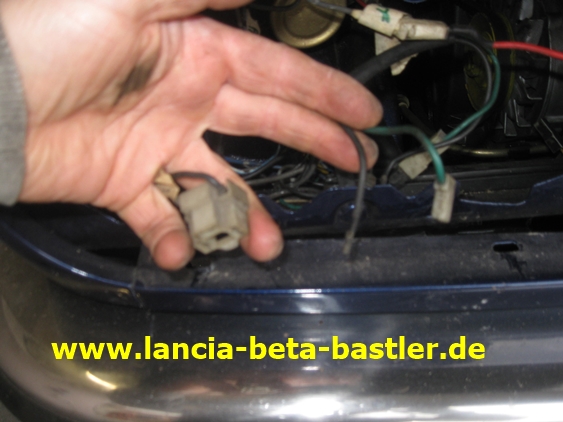

Das ist der Stecker für das Ablendlicht!

IMG_3032

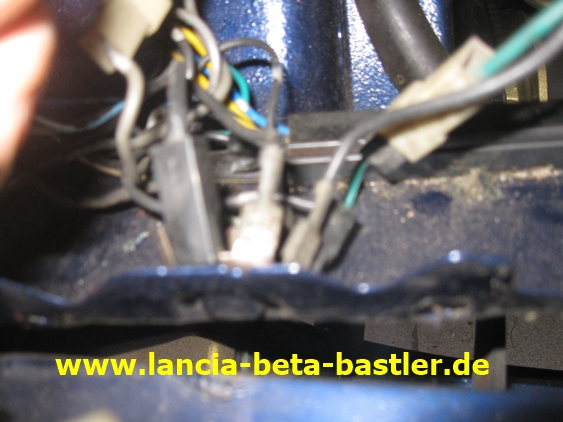

Und das die Massenkronenanschluss der Karosserie!

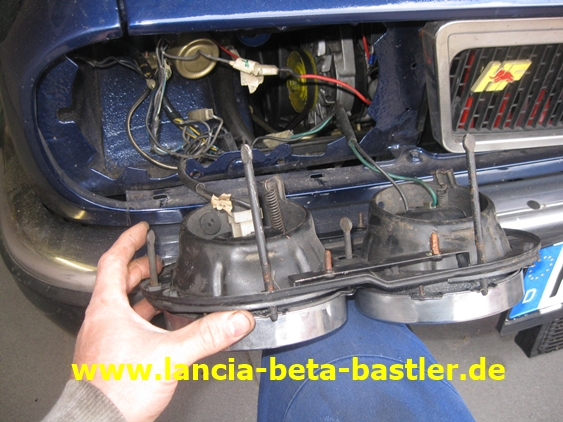

IMG_3033

Die Gewindebolzen schmiere ich mit Kupferfett ein!

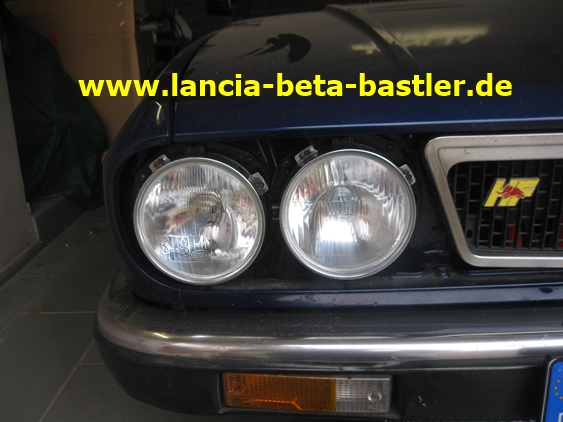

IMG_3034

In die Karosserie stecken!

IMG_3035

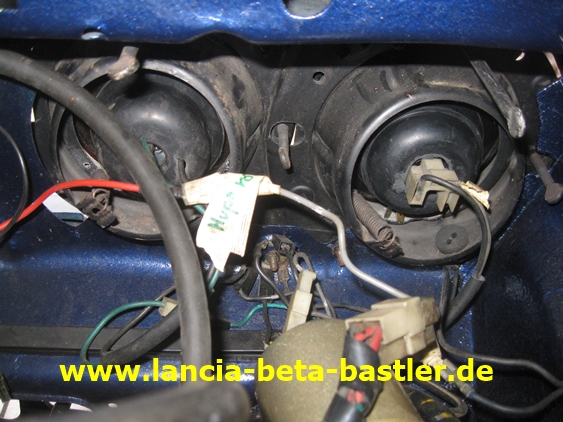

Die vier Muttern auf die Gewindebolzen schrauben!

IMG_3036

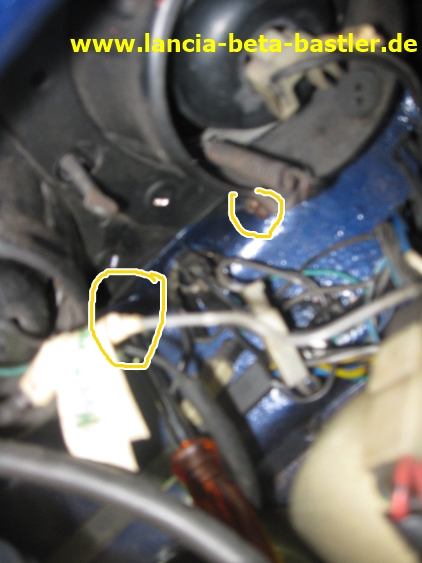

Und mit dem Steckschlüssel, ich glaube 8mm, festziehen!

IMG_3037

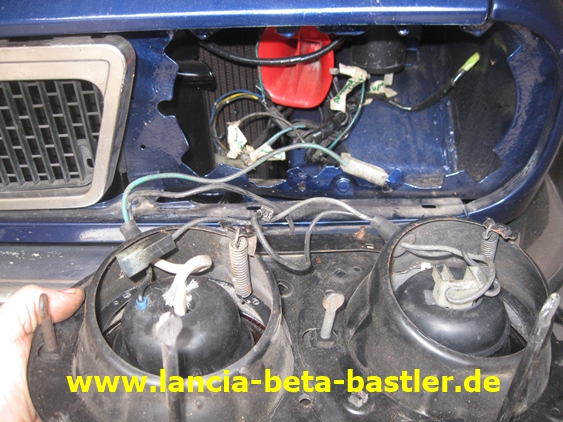

Jetzt noch die linke Seite einbauen!

IMG_3038

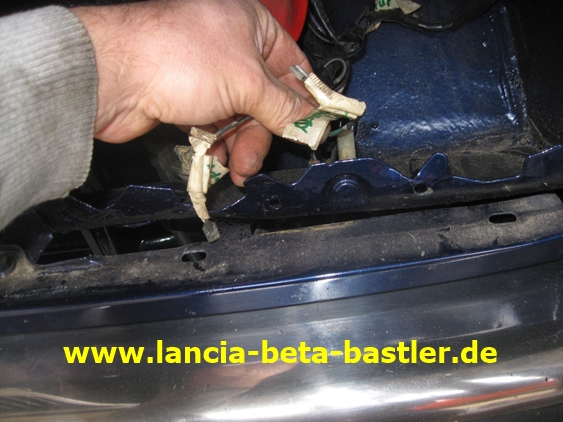

Massekabel an die Krone stecken!

IMG_3039

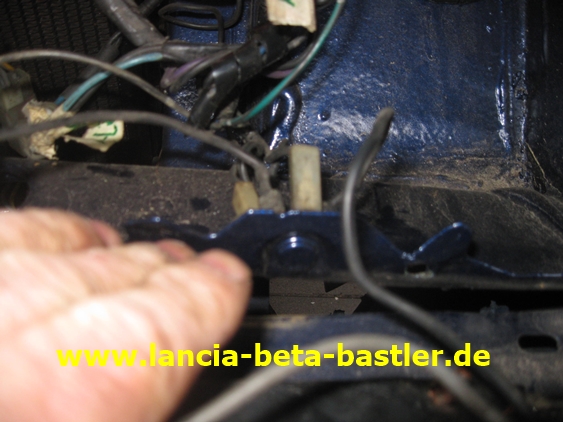

Masse ist schwarz!

IMG_3040

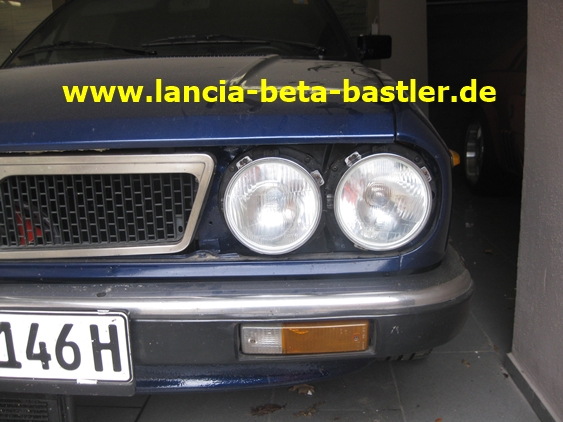

Passt!

IMG_3041

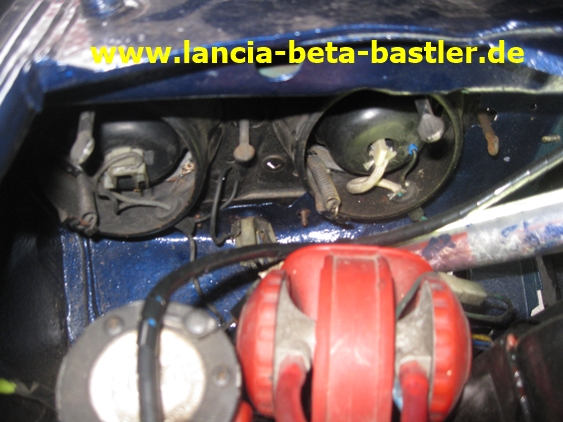

Jetzt noch festschrauben!

IMG_3042

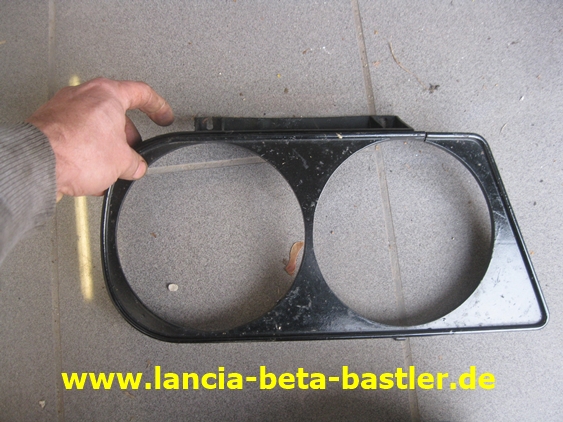

Zum Schluss noch die Scheinwerferblenden verbauen!

IMG_3043

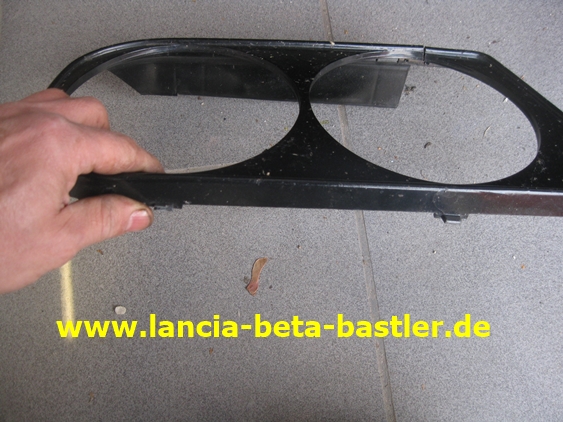

Unten an der Blende befinden sich zwei Nasen, die man als erstes in die Karosserie steckt. Bei mir ist nur noch Eine vorhanden!

IMG_3044

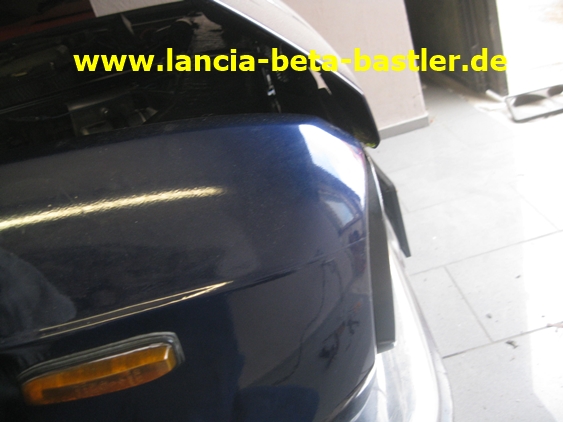

Zum Einhängen muss man die Haube etwas bewegen!

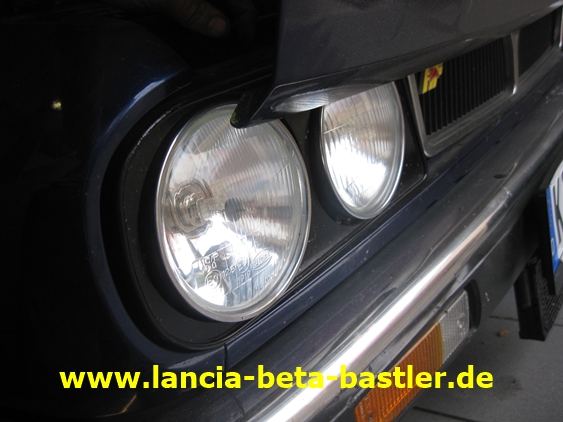

IMG_3046

Bis die Blende unten eingerastet und über die Scheinwerfer gestülpt ist. Besser gesagt, bis sie richtig sitzt!

IMG_3047

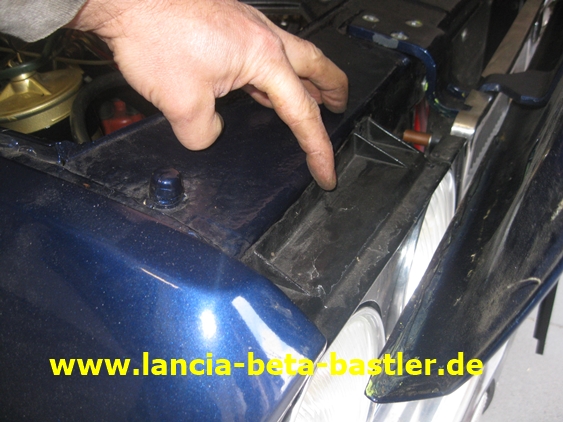

Dann noch die zwei oberen Schrauben festziehen!

IMG_3048

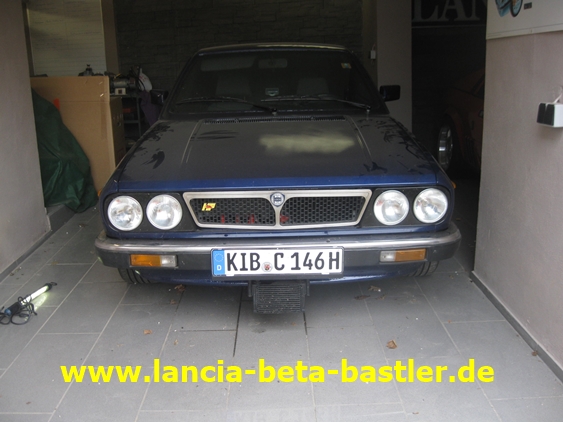

Jetzt strahlt mein Coupe wieder mit den neuen Scheinwerfern.

IMG_3049

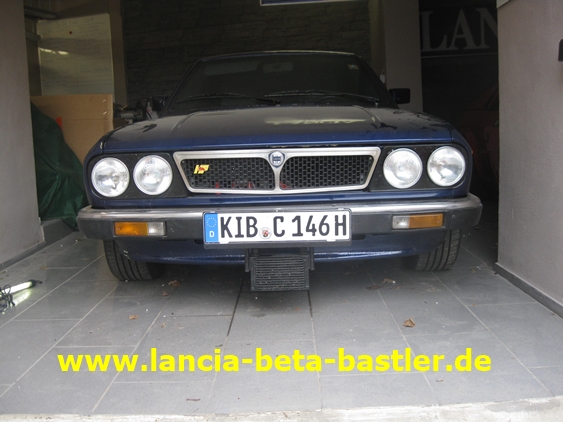

Jetzt noch ein Funktionstest durchführen!

IMG_3050

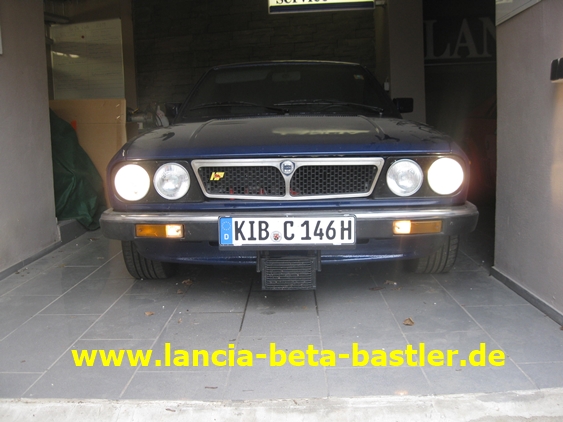

Abblendlich und Standlicht brennen!

IMG_3051

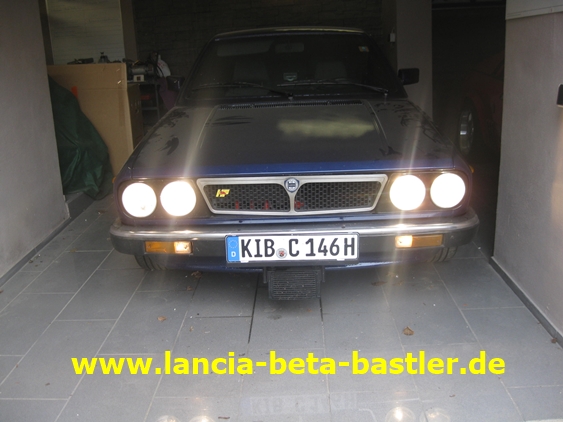

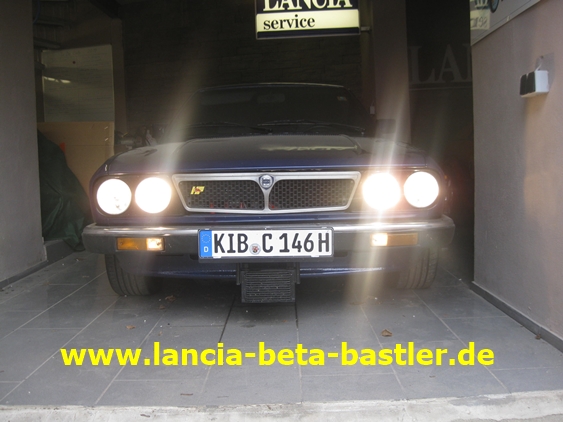

Und jetzt das volle Programm!

IMG_3052

Perfekt!

Mein Beta Coupe hat jetzt wieder schöne neue Augen und strahlt damit wieder!
