Teil 30: Einbau Turbo Maschine

15.06.2012

Endlich ist es soweit! Die Turbo Maschine ist überholt und optimiert worden (Könnt Ihr unter dem Thema Tuning nachlesen!) Jetzt muss ich diese nur noch einbauen und das wird langsam höchste Zeit. Letztes Jahr, im Sommer 2011, habe ich die TÜV Abnahme und die Oldtimer Abnahme mit Erfolg bestanden. Nach einigen Ausfahrten konnte ich den Montecarlo richtig einstellen und das Rechtsfahren erlernen (Sehr ungewohnt!). Aber die Ausfahrten wurden immer langweiliger, weil die original  120 PS Maschine nicht zur agressiven Optik passen, Gähn! Also muss jetzt endlich die Turbo Maschine dem Fahrzeug auch die richtige Power geben und das passiert jetzt!

PICT8450

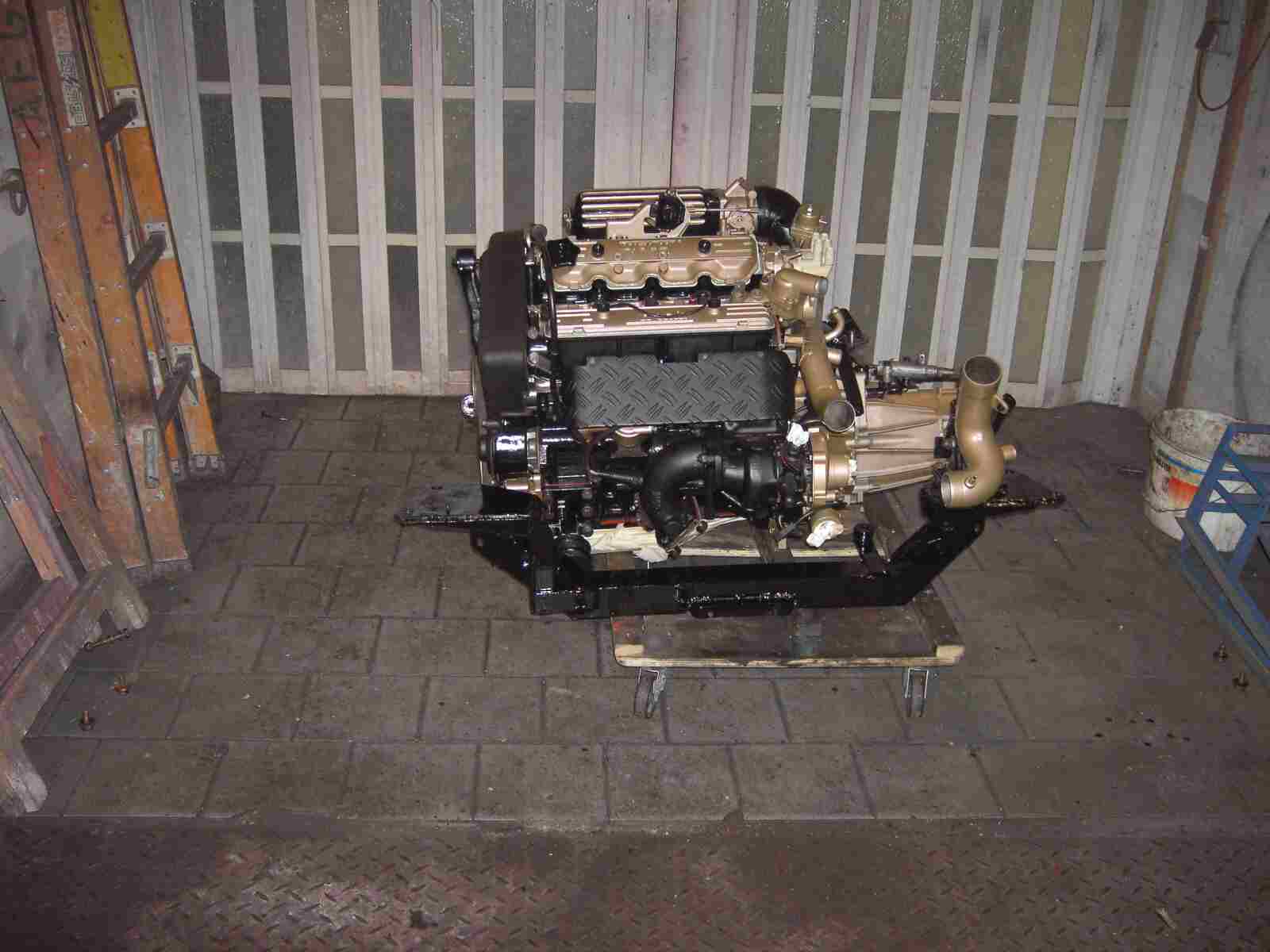

Gründlich durchgecheckt, steht Sie da und wartet auf den Start, alles klar! Gruß, Major Tom!

Die Maschine ist bereit für den Einbau! Nein, keine 120 PS mehr sondern weit mehr als 200 PS! Genau richtig für den aggressiv aussehenden Monte! Ganz einfach einbauen, starten und Probefahrt machen! Ha,Ha,Ha!

PICT8444

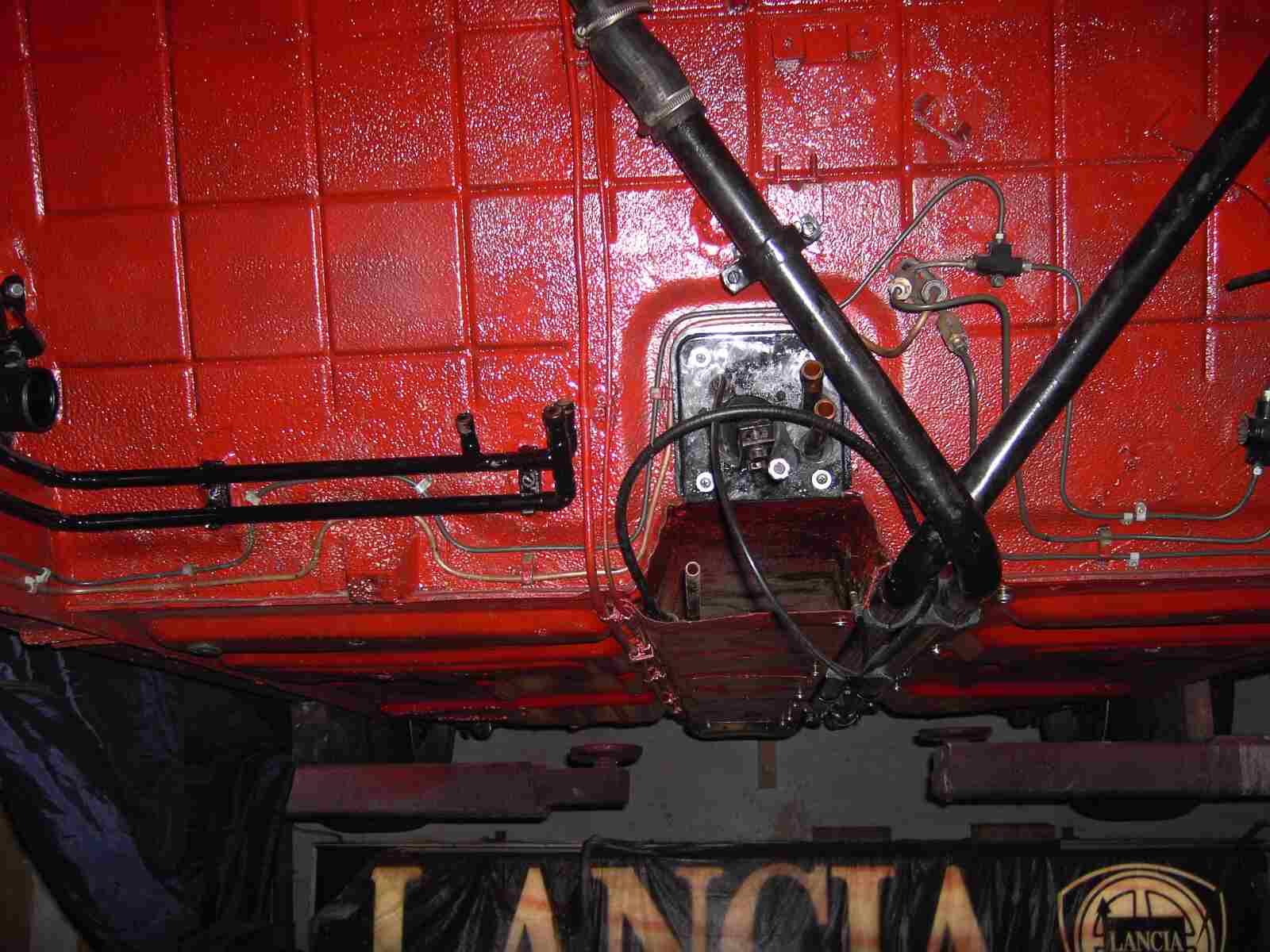

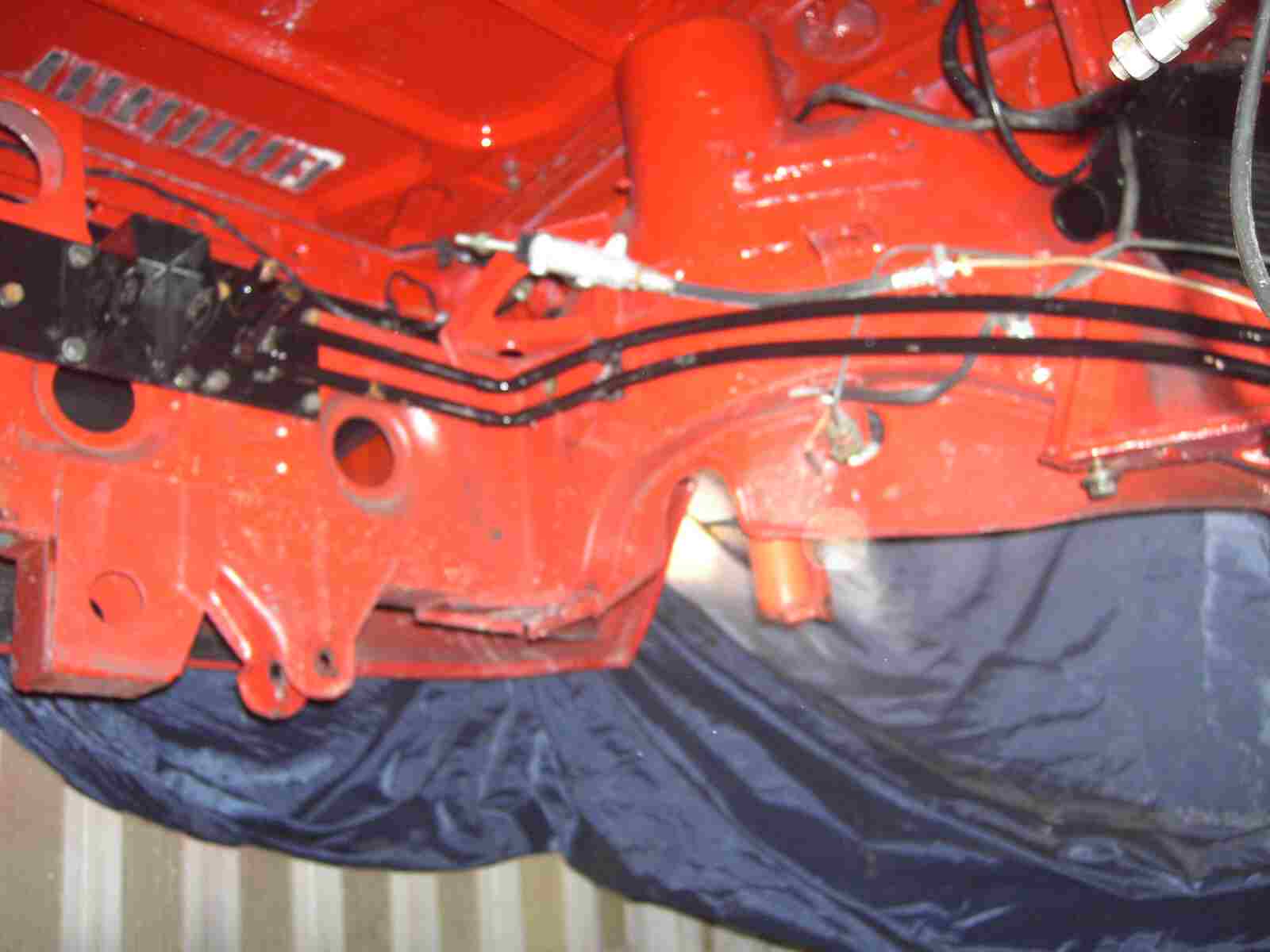

Bevor der Motor eingebaut wird, müssen Vorarbeiten erledigt werden. Als erstes wird die Stahlplatte mit der hinteren Motoraufhängung montiert und die neuen Wasserleitungen aus Kupfer für die Heizung werden angebracht!

PICT8445

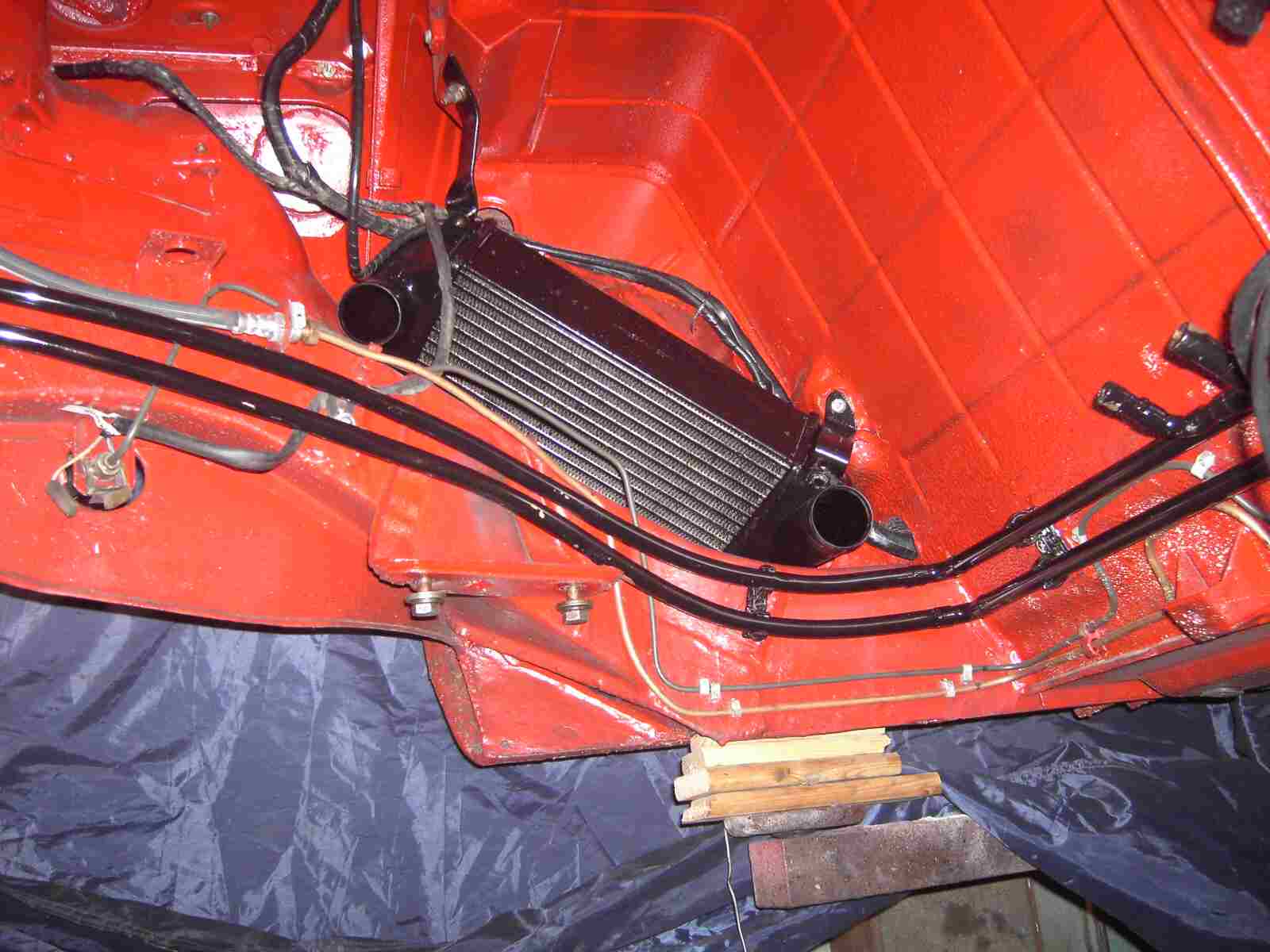

Auch der Ladeluftkühler wird an seinem Platz montiert!

PICT8446

Die Hauptkühlleitungen müssen gedreht werden, weil der Vor- und der Rücklauf an der Turbomaschine, gegenüber der Montemaschine vertauscht sind. Im Mittelkanal könnt Ihr noch ein 12 mm Kupferrohr für den Turbolader sehen. Das muss alles vorher eingebaut werden, weil später, wenn der Motor eingebaut ist, wird dies nicht mehr möglich sein!

PICT8448

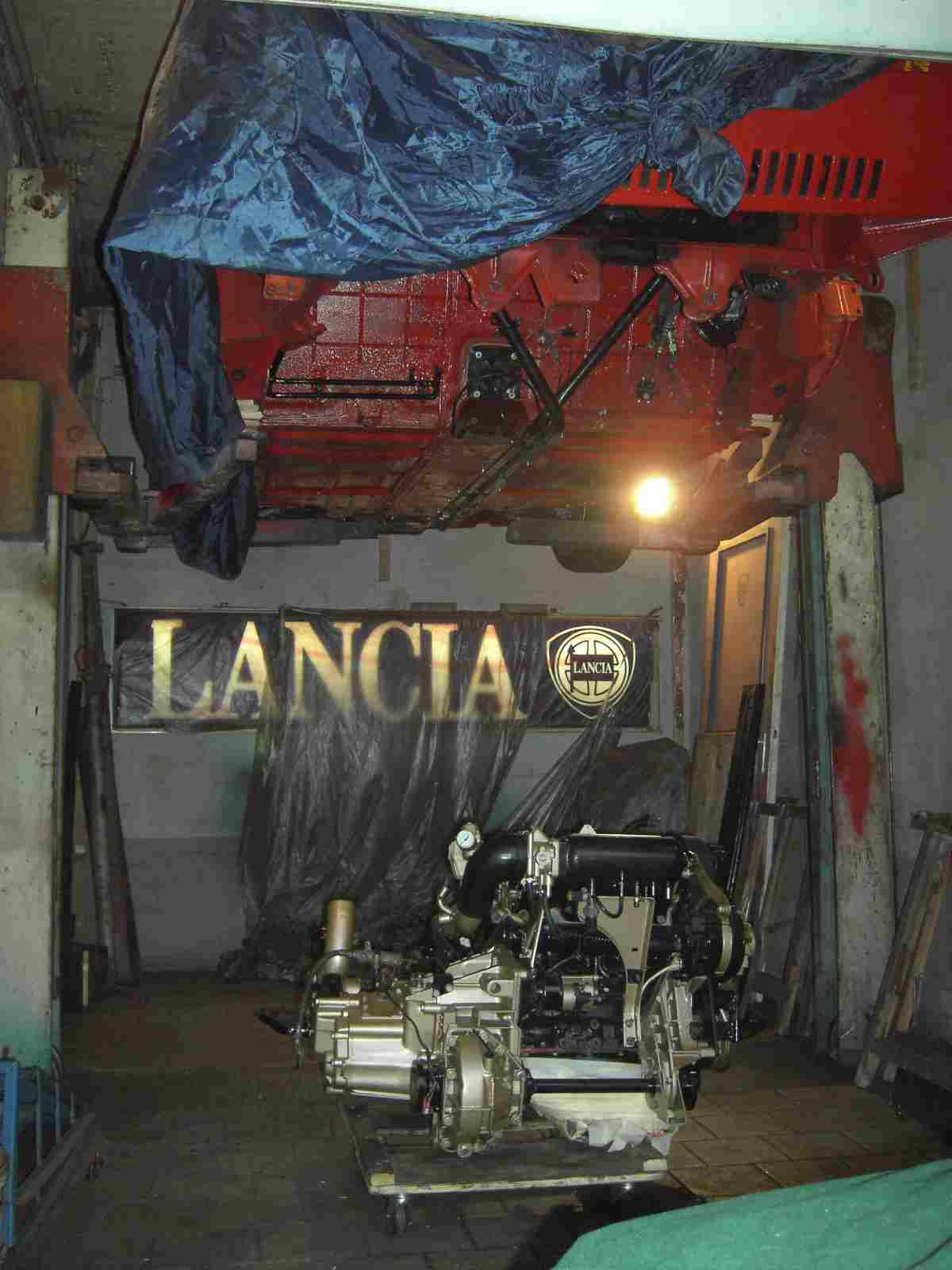

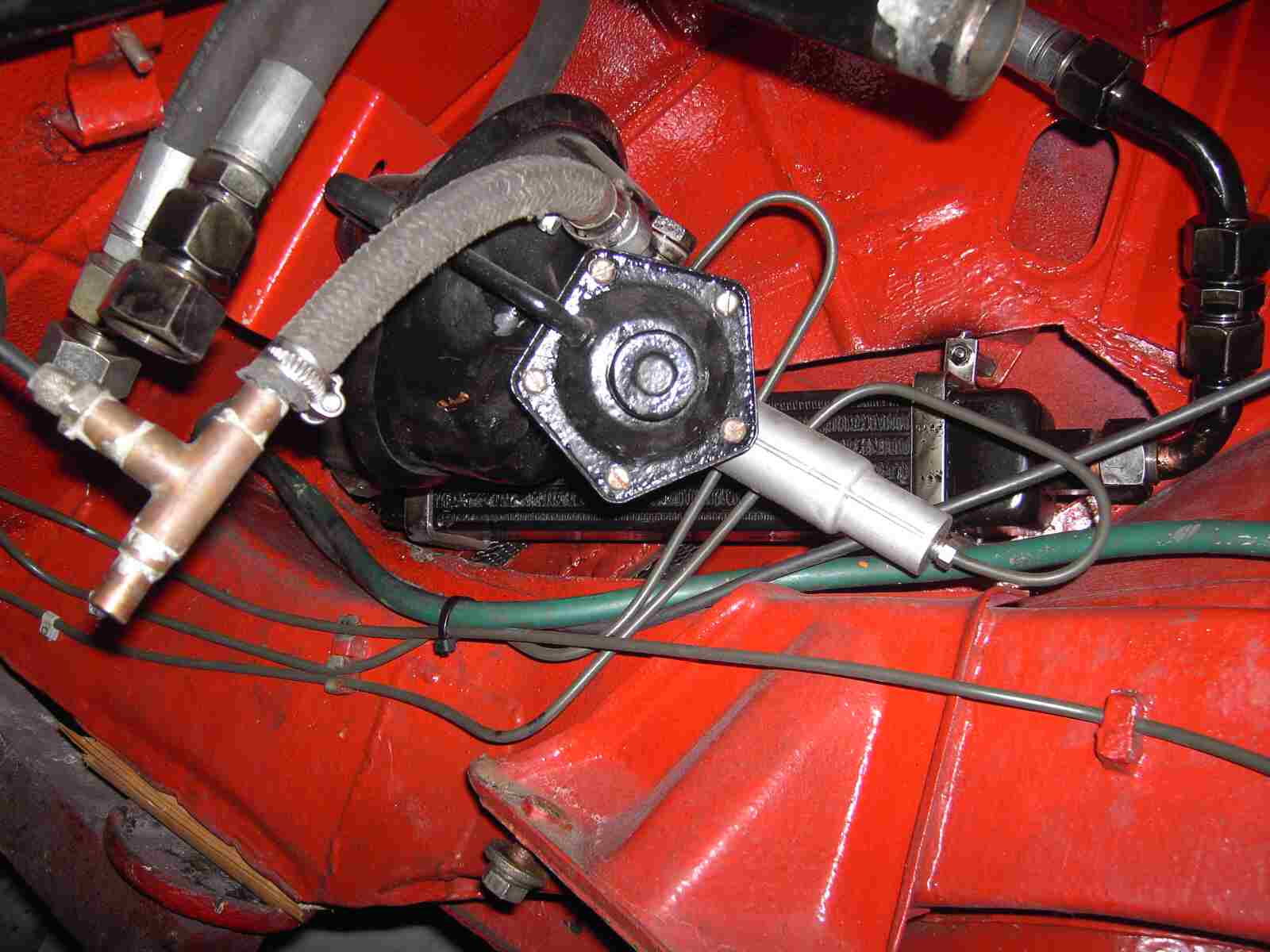

Der Ölkühler wird hinter dem Bremskraftverstärker montiert. Ladeluftkühler und Ölkühler bekommen frische Luft während der Fahrt durch meine eingearbeiteten Haifischkiemen in der Karosserie. Die Ölleitungen sind flexible Ölschläuche aus dem Hydraulikhandel.

PICT8451

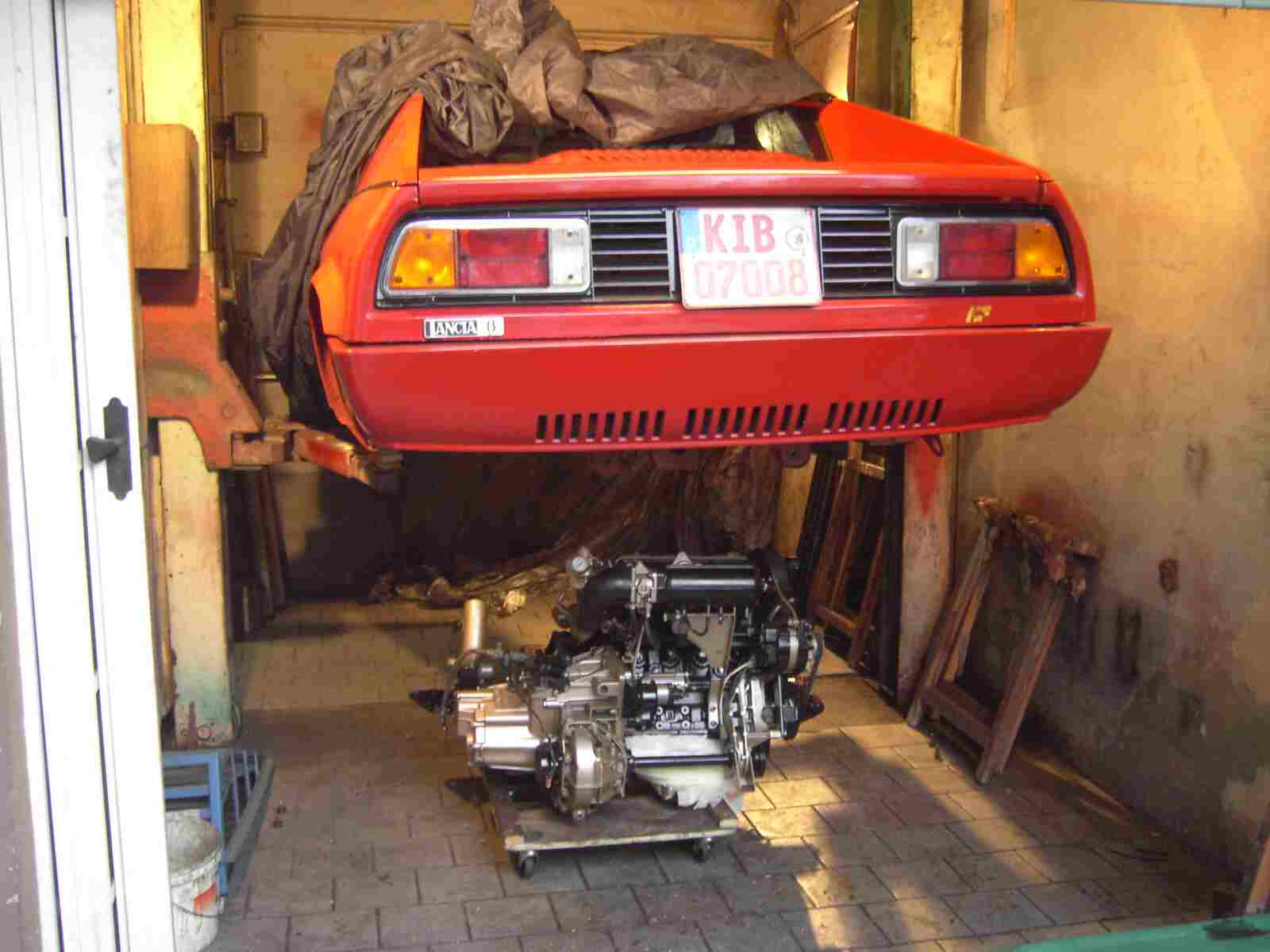

Aber jetzt kann ich die Turbomaschine einbauen. Beim Montecarlo ist das am Besten von unten. Der Motor steht auf einem Wägelchen und kann in die richtige Position während des Ablassens der Karosserie bewegt werden!

PICT8453

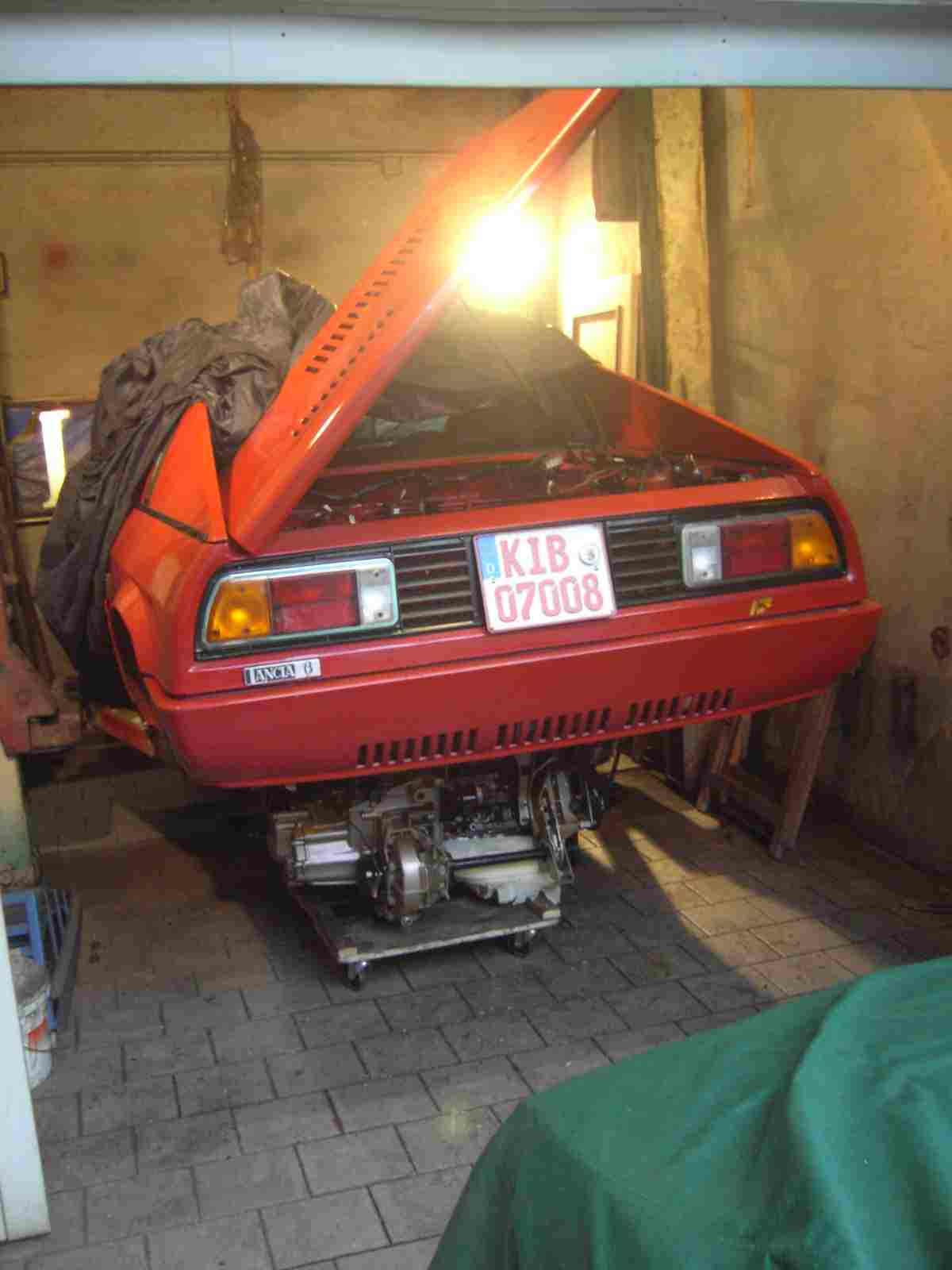

Die Karosserie wird langsam auf den Motor abgelassen!

PICT8454

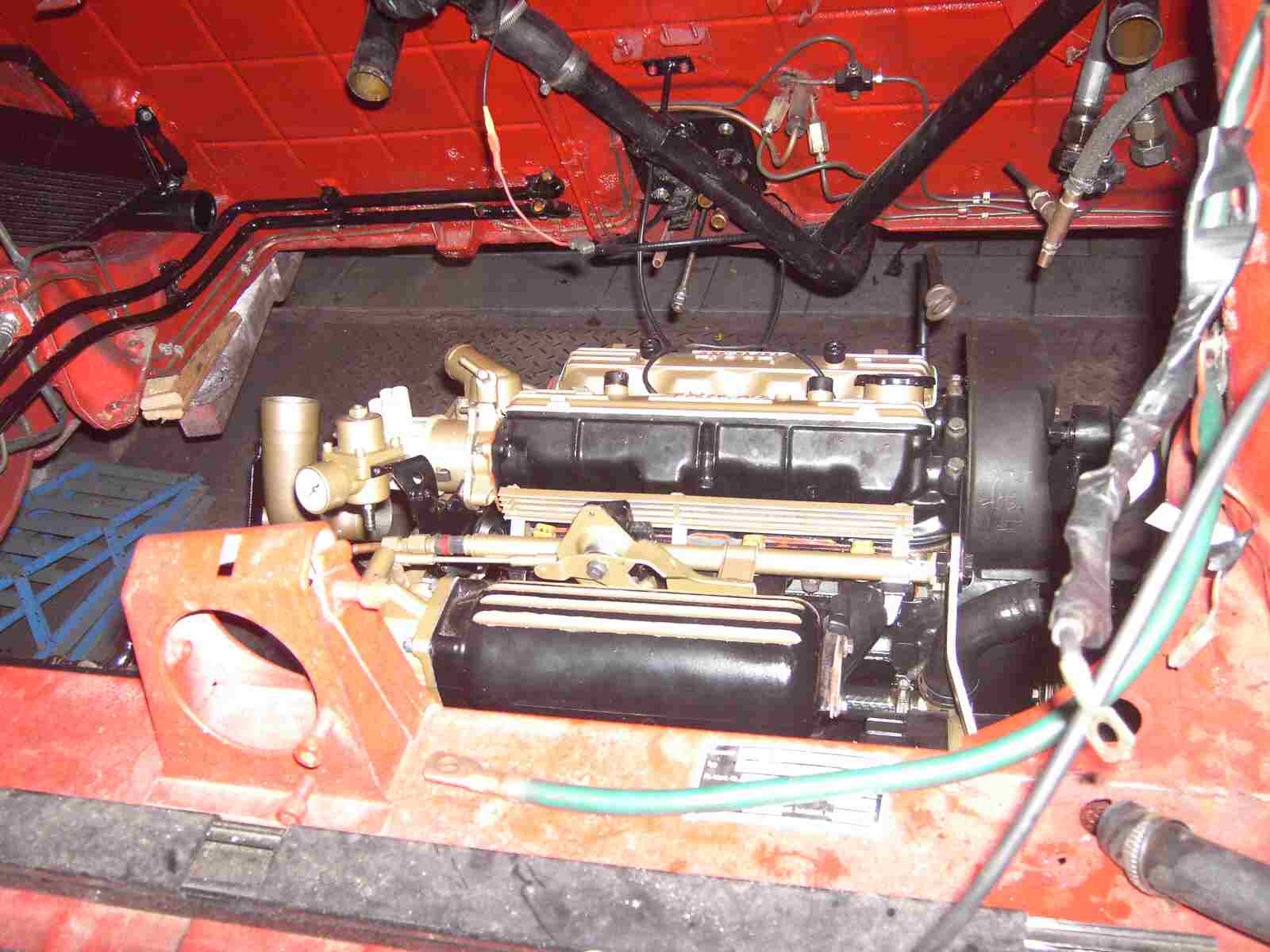

Noch weiter ablassen!

PICT8455

Die Turbo Maschine taucht langsam im Motorraum auf!

PICT8458

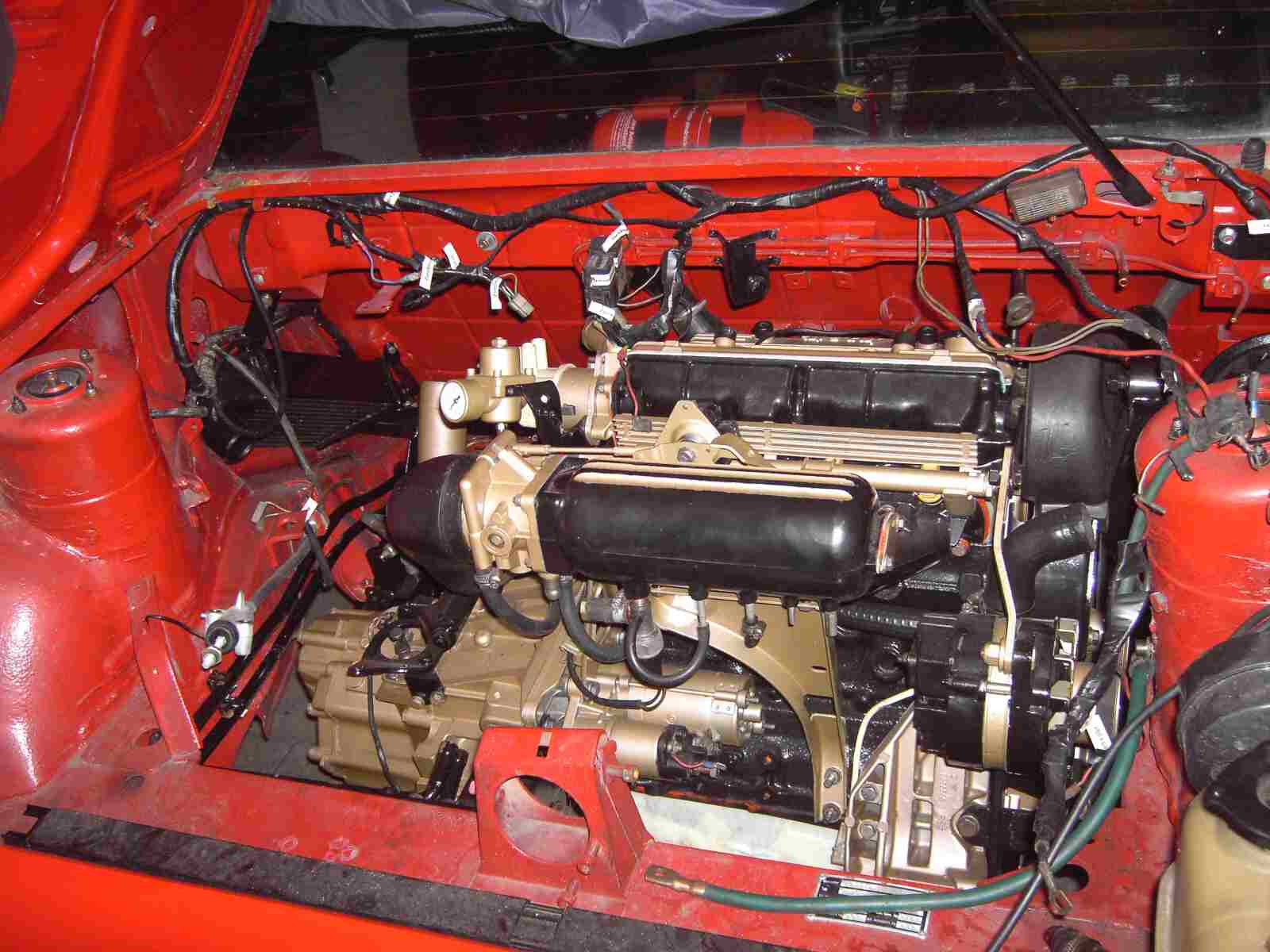

Jetzt steht die Maschine in der richtigen Position!

PICT8460

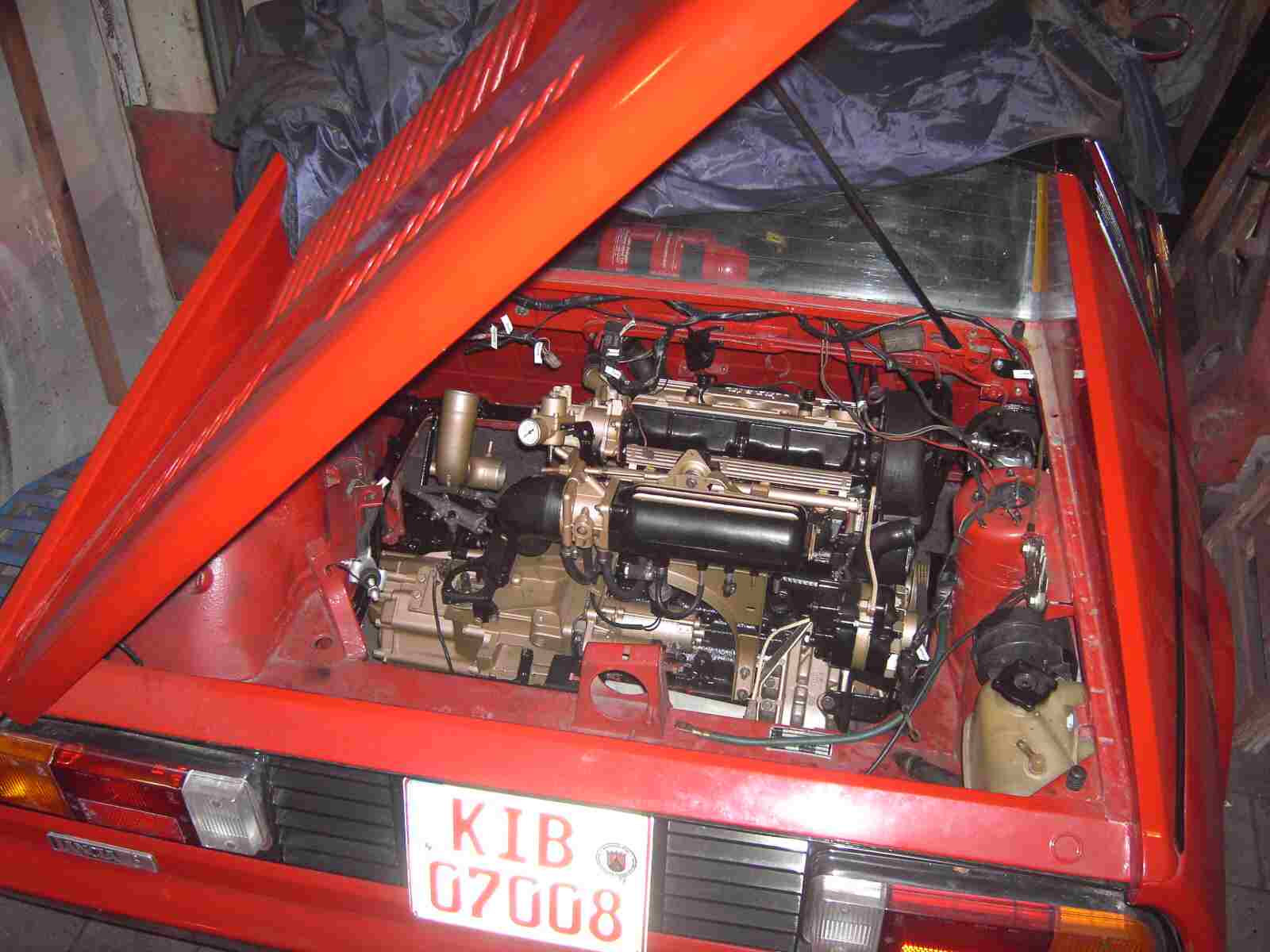

Mal ein Blick von oben! Die Turbomaschine paßt wie angegossen in die Montecarlo Karosserie! Das wäre der richtige Motor für den Monte gewesen!

PICT8462

Die neue Quertraverse ist montiert! Im hinteren Bereich, rund um den Auspufftopf mußte ich mit hitzefesten Lack lackieren müssen. der rote Lack ist durch den Auspufftopf verbrannt!

PICT8463

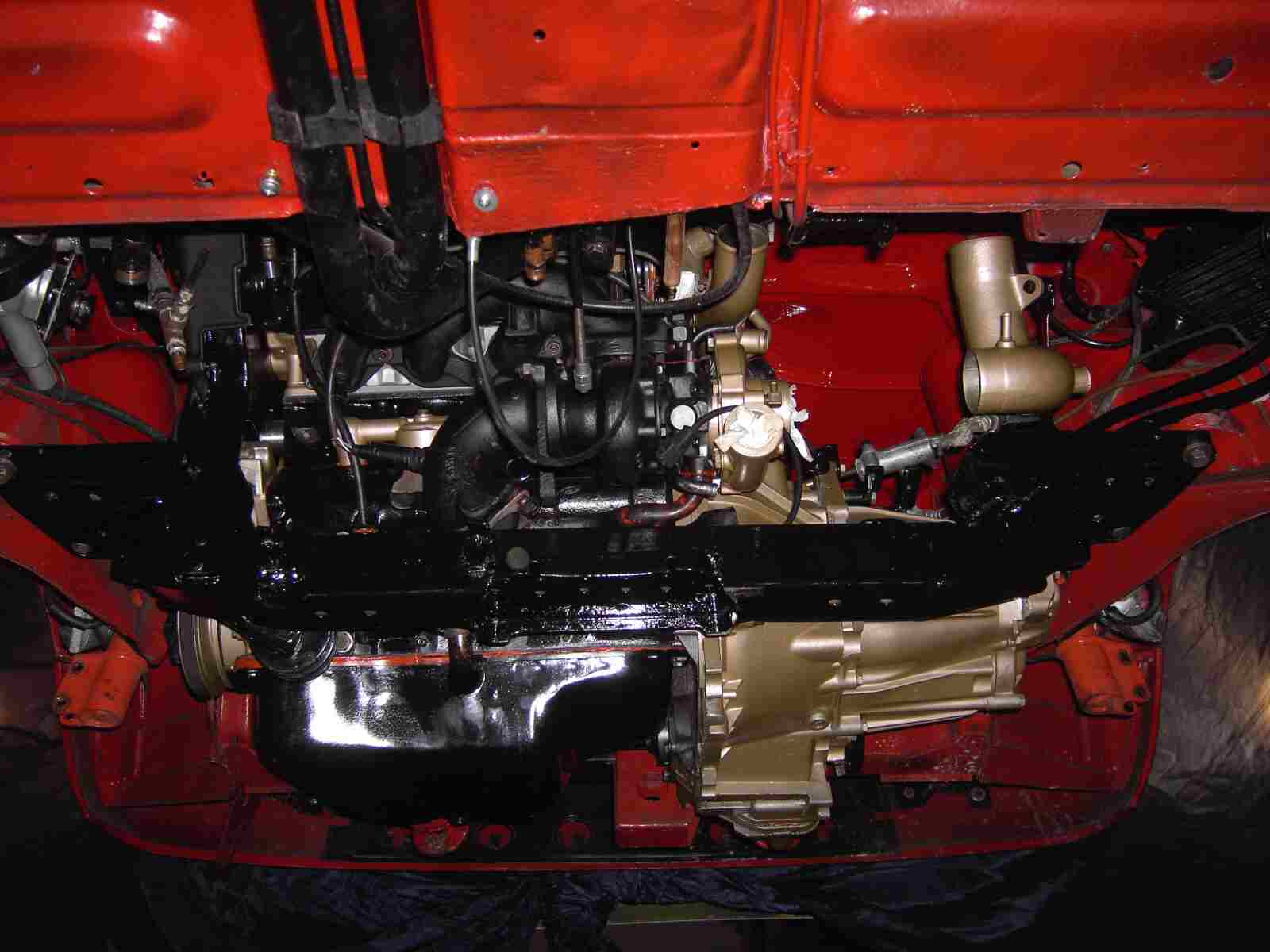

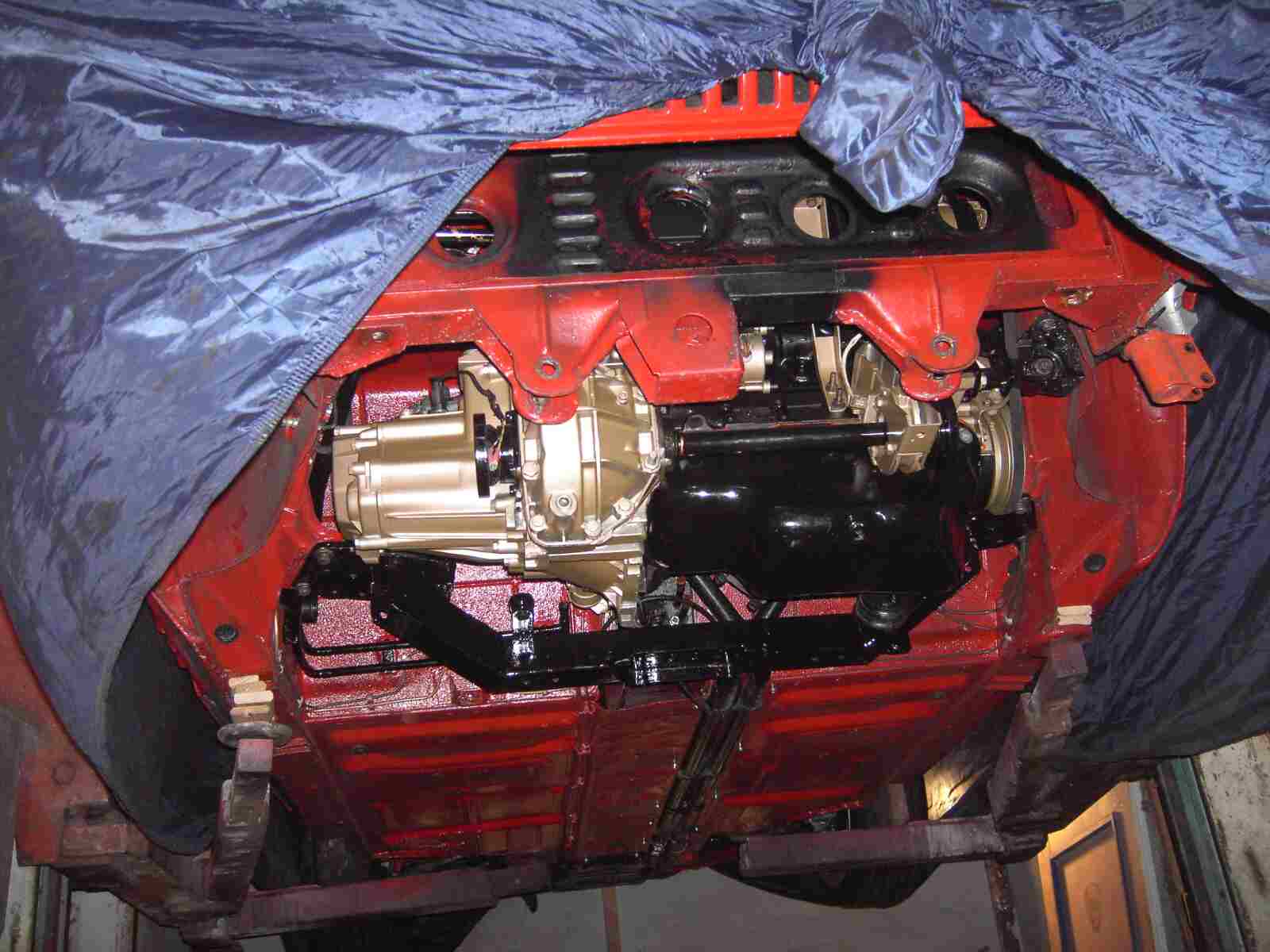

Mal ein Bild von unten von der neuen Quertraverse! Wißt Ihr noch warum ich so eine Form konstruieren mußte? Wegen dem Ölfilterblock und dem Turbolader!

PICT8465

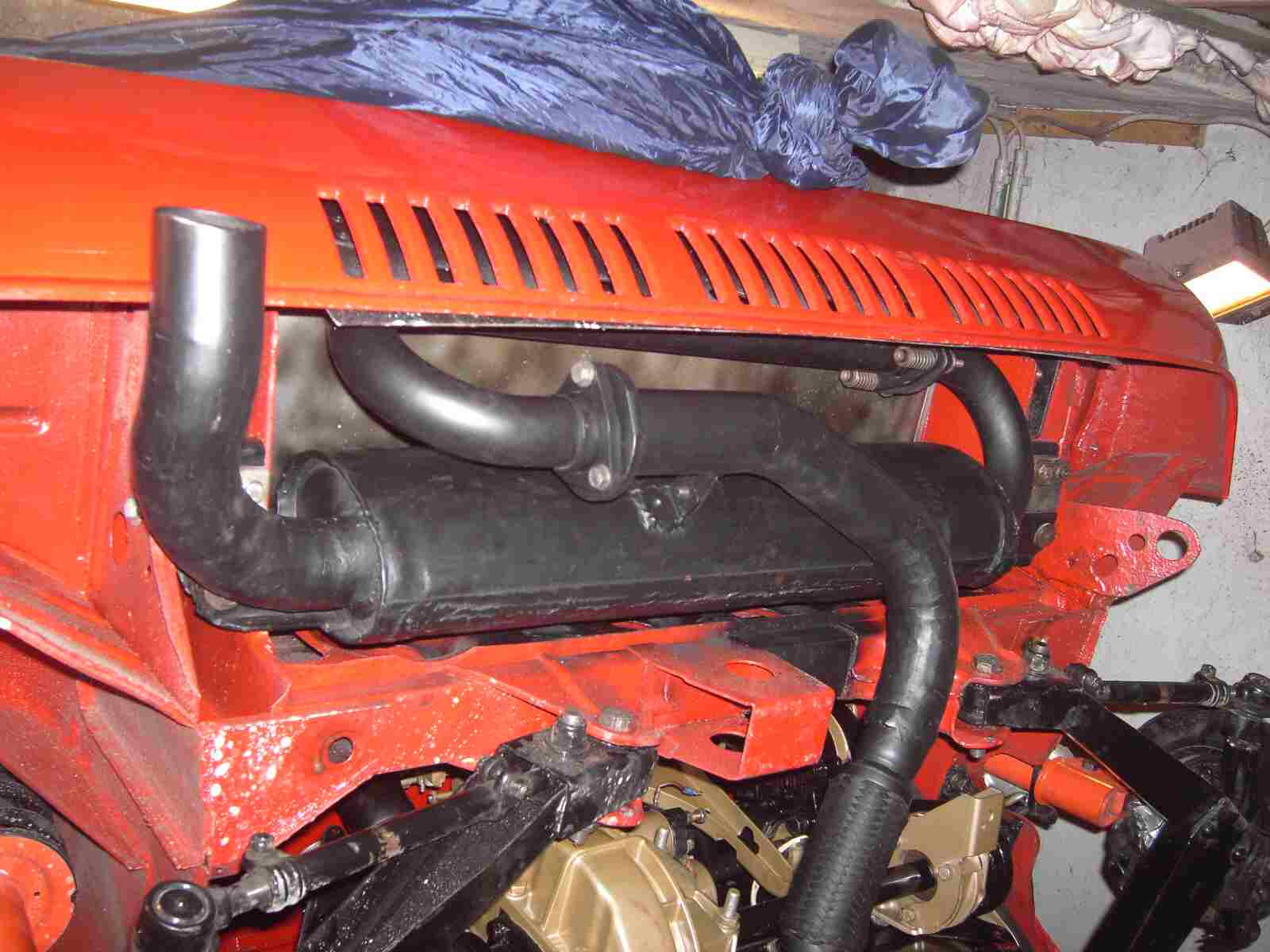

Jetzt kommt meine Turbo Auspuffanlage zum Einsatz. Natürlich auch überarbeitet! Wie es innndrin aussieht könnt Ihr in den vorhergehenden Themen nachlesen!

PICT8466

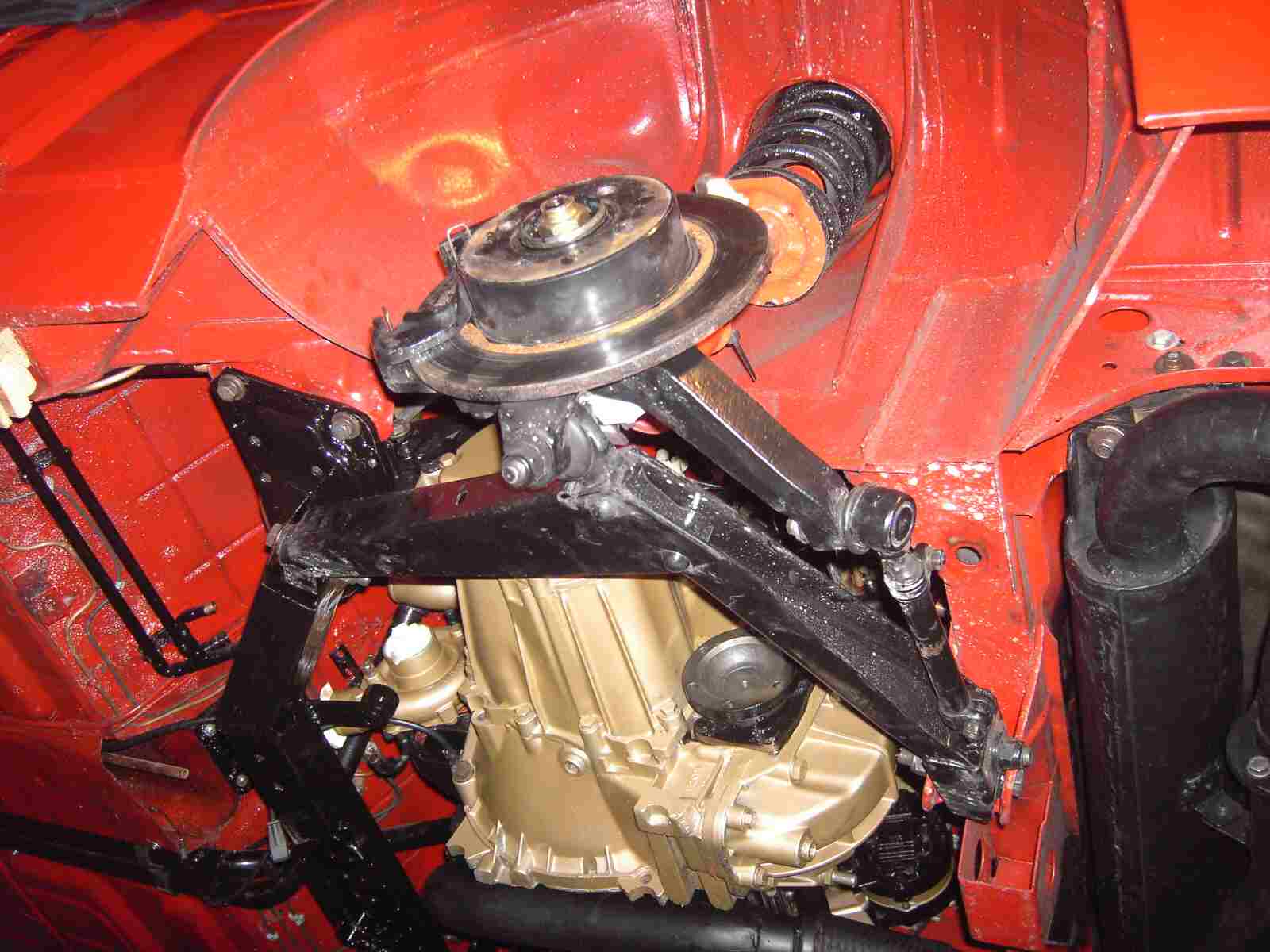

Der linke Dreieckslenker mit der Radaufhängung wird montiert!

PICT8467

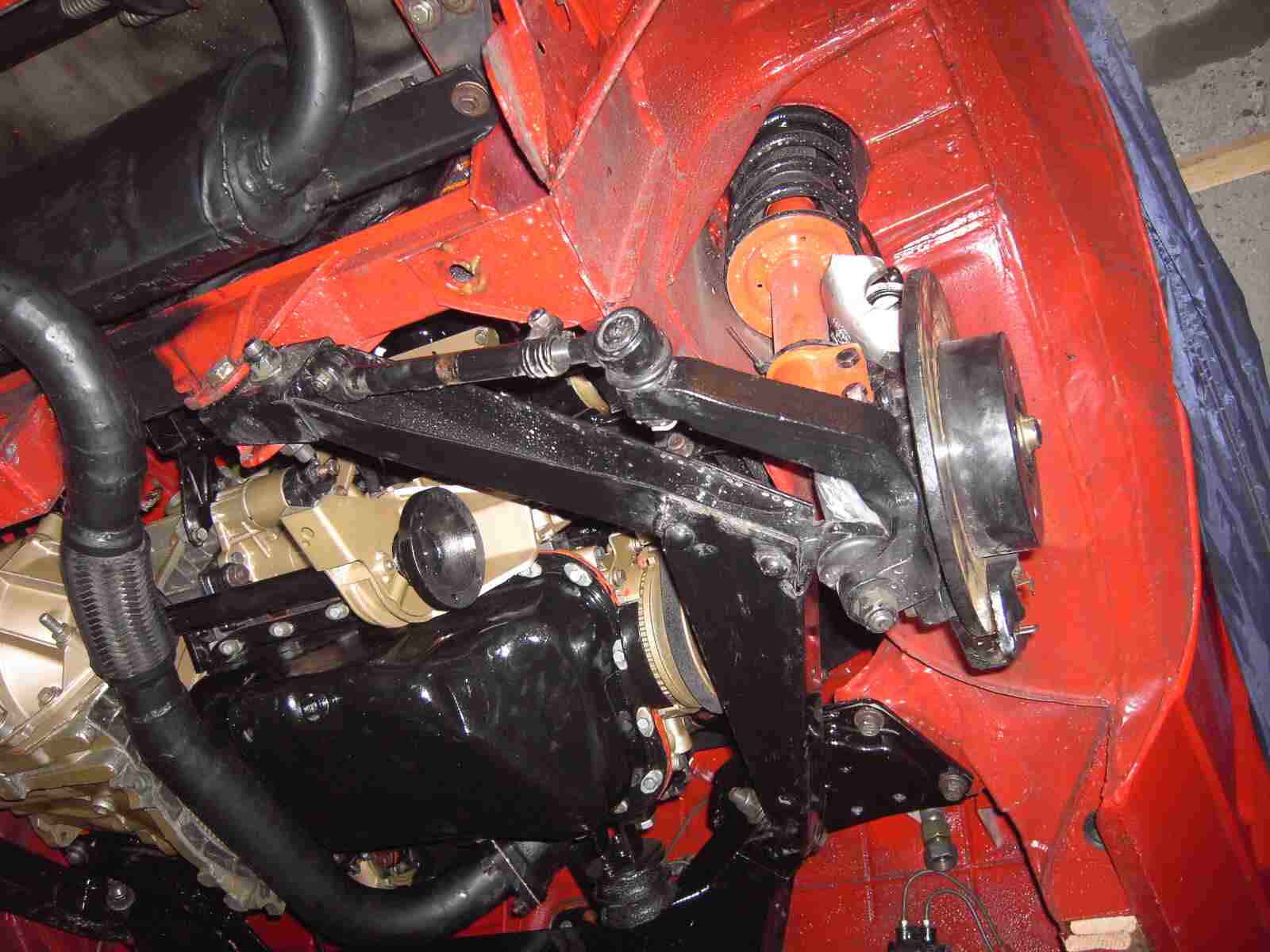

Der rechte Dreieckslenker mit der Radaufhängung wird auch montiert! Die beiden kurzen Antriebswelle werden auch montiert! Wie Ihr Euch vielleicht noch erinnern könnt, passen die beiden kurzen Antriebswellen vom Montecarlo genau an die Turbomaschine vom Lancia Thema. Da braucht man nichts mehr zu kürzen oder verlängern!

PICT9018

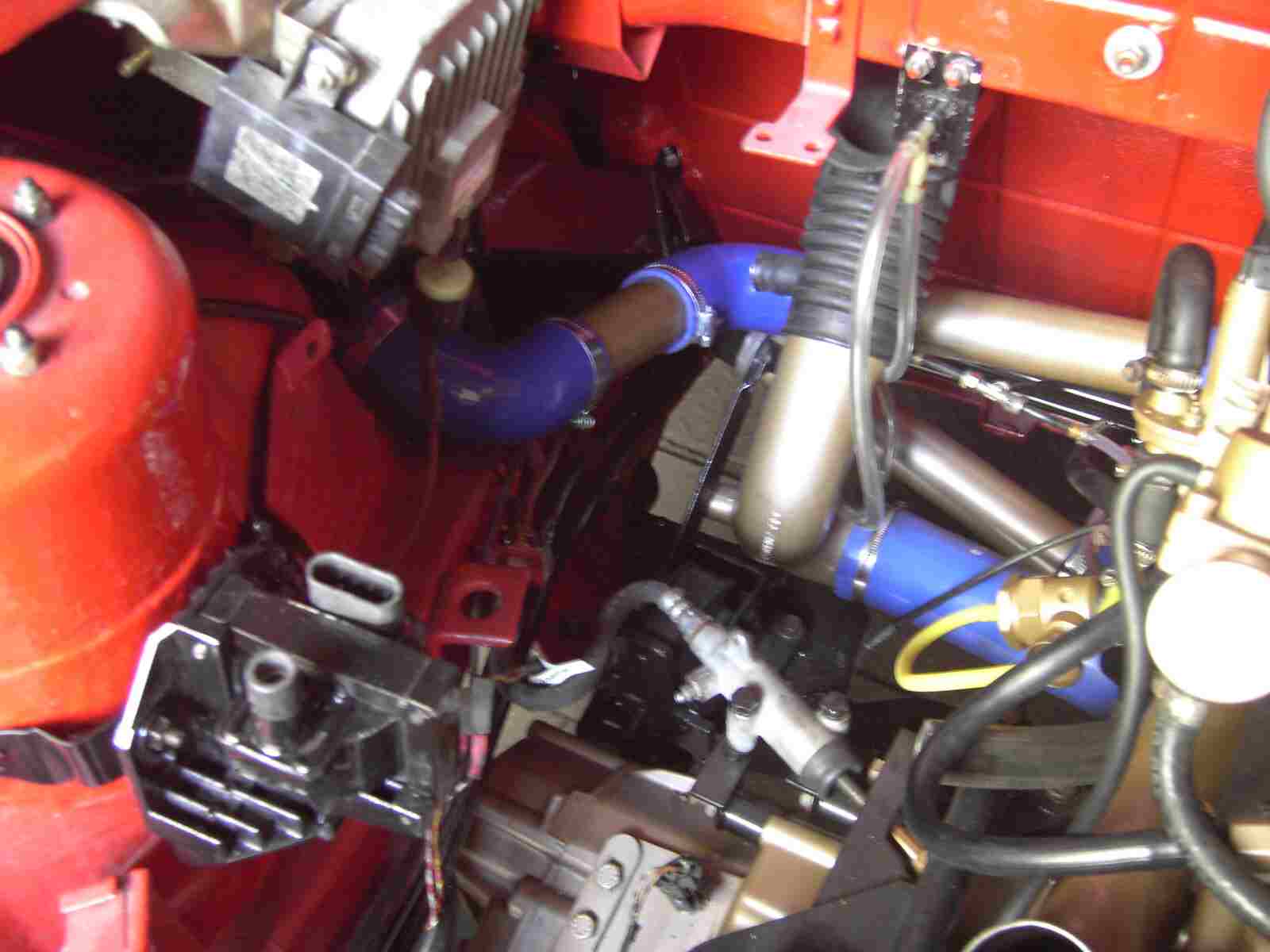

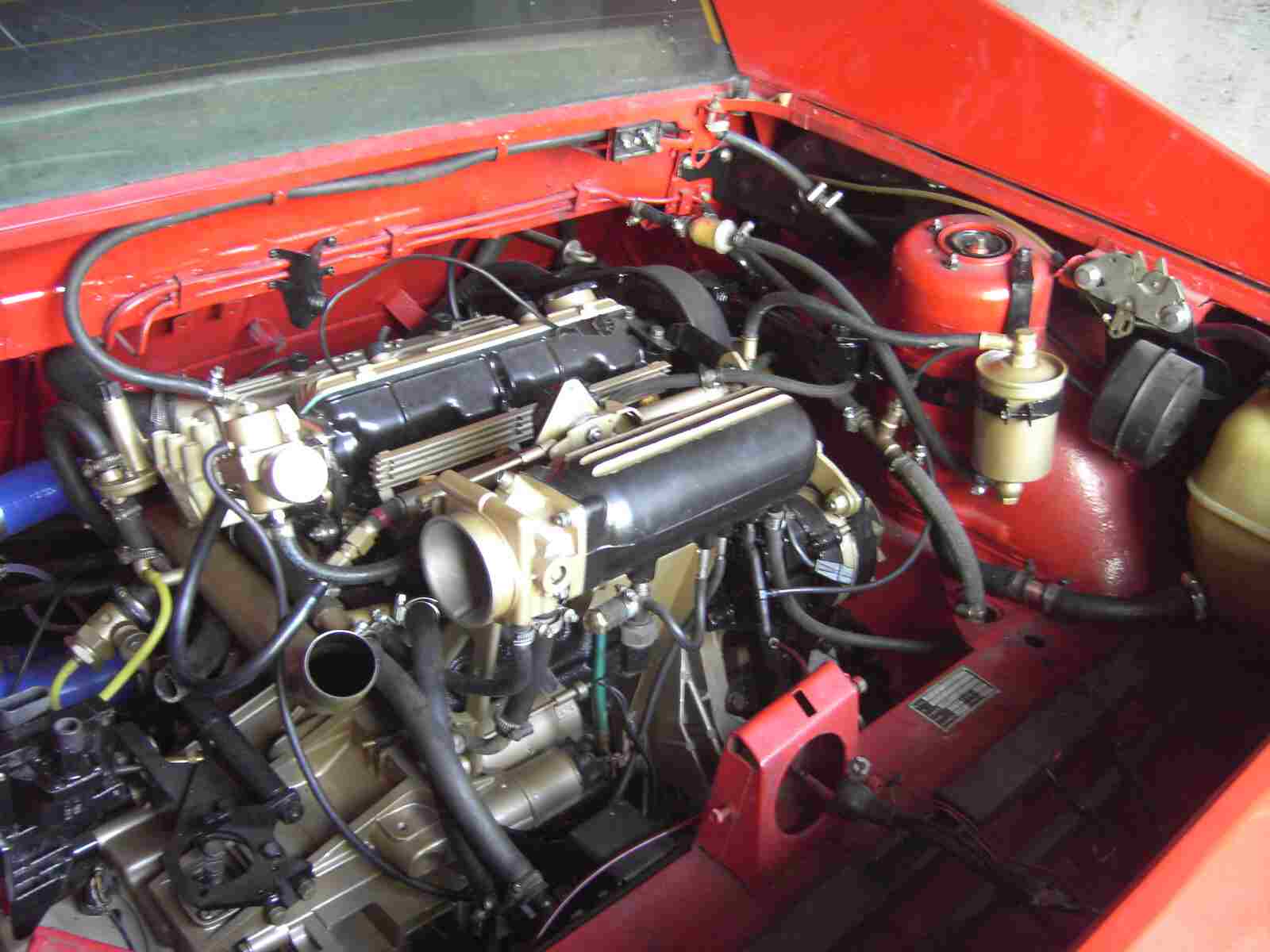

Die Ladeluftschläuche, die Zündspule und das Zündsteuergerät werden montiert! Der Kupplungsnehmerzylinder wird vom Montecarlo übernommen!

PICT9019

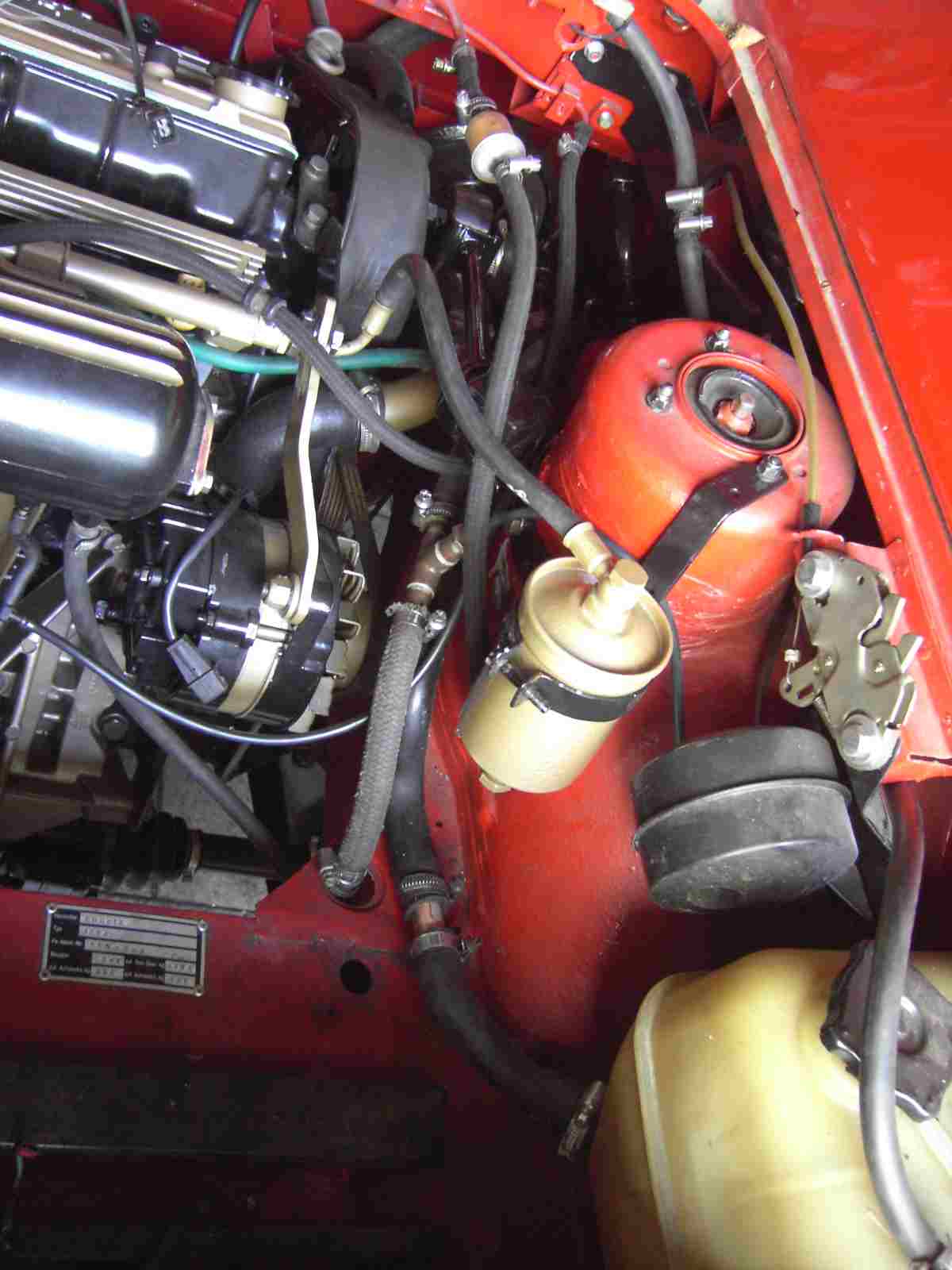

Die Benzinschläuche und die Unterdruckschläuche werden angeschlossen!

PICT9020

Die Wasserschläuche natürlich auch!

PICT9022

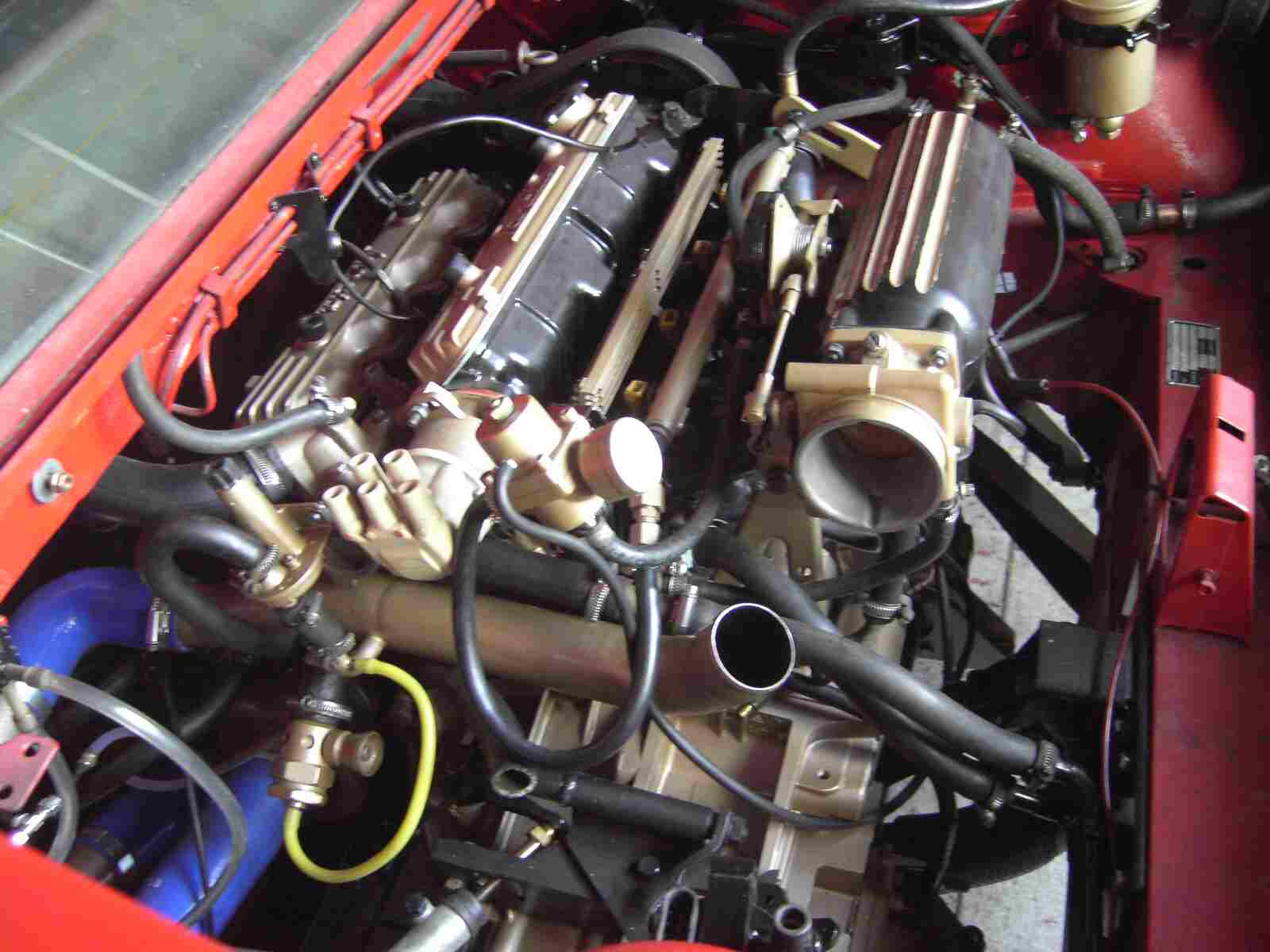

Da fehlt aber noch ein Ladeluftschlauch und zwar von der Einspritzanlage zum Ladeluftrohr! Das ist ein 90° Bogen der von 80 mm auf 50 mm reduziert und da fängt das erste Problem an!

PICT9025

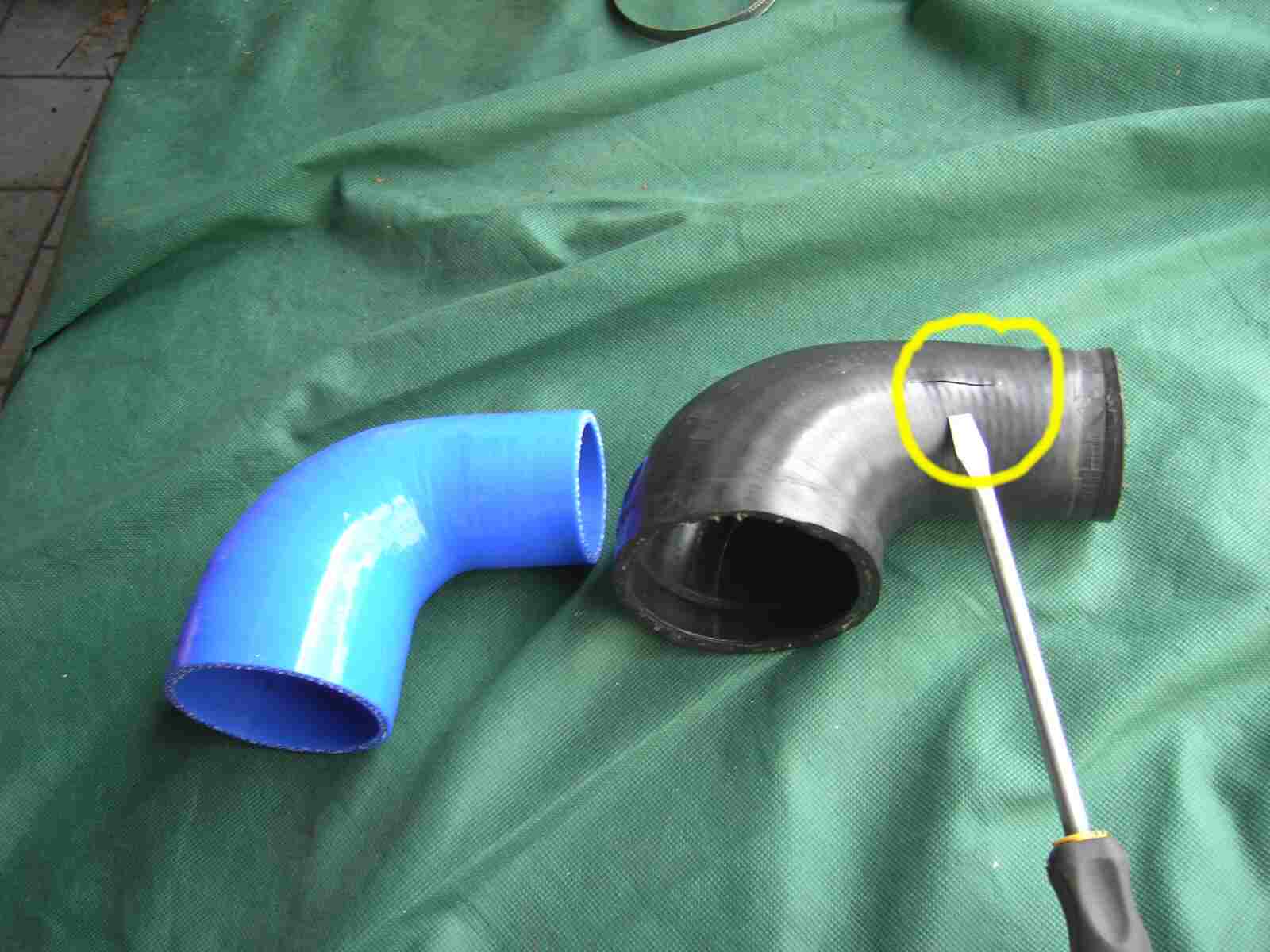

Der alte Ladeluftschlauch ist gerissen! Ein neuer für den Lancia Thema, wenn man diesen noch bekommt, kostet ca. 80€. Bei Xparts (Ebay) bekommt man einen Ladeluftschlauch für 18€. Der Unterschied sind 4 mm. Original von 50 mm auf 80 mm und der neue von 50 mm auf 76 mm.

PICT9028

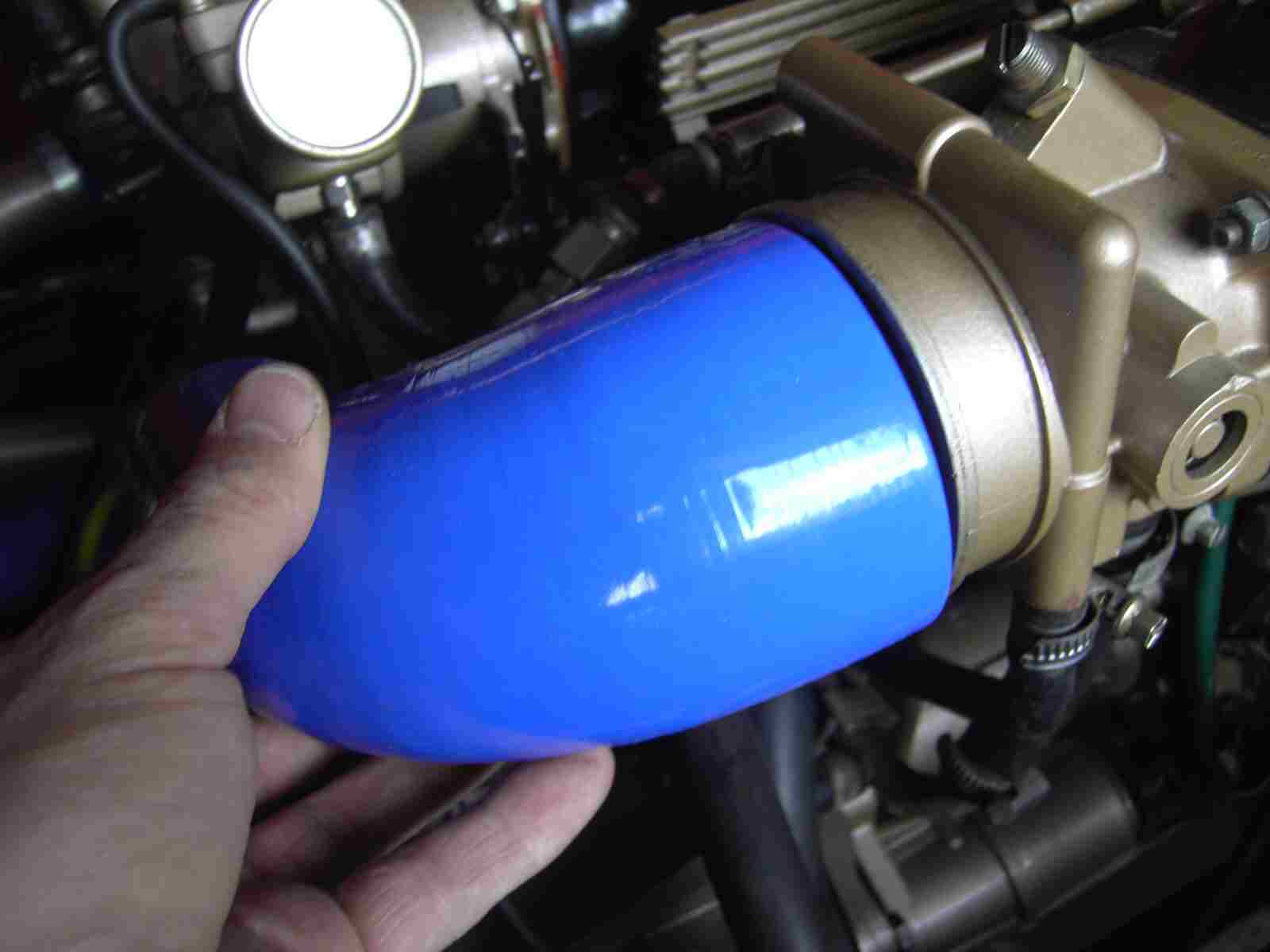

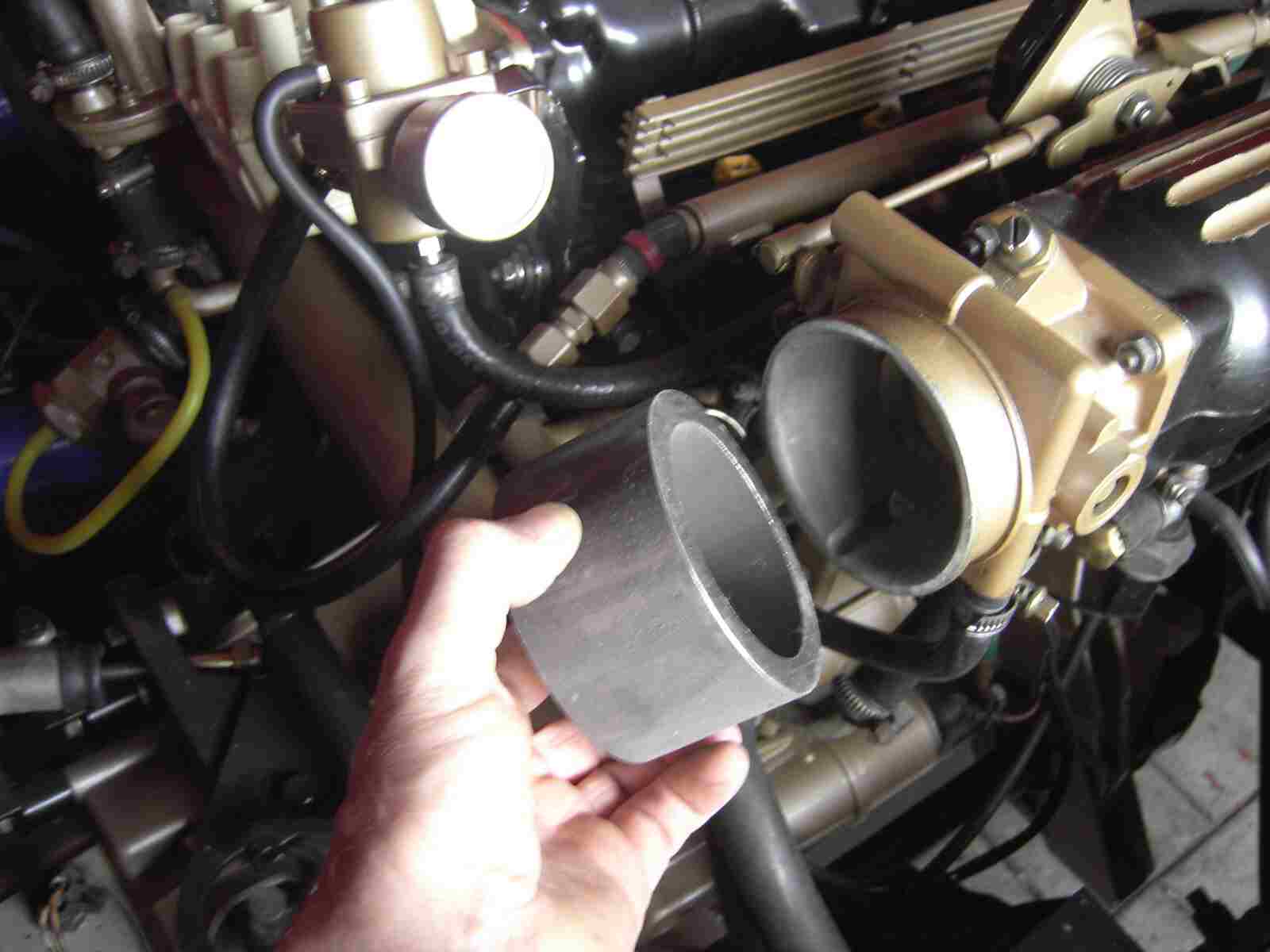

Der neue Ladeluftschlauch paßt nicht auf die Einspritzanlage!

PICT9029

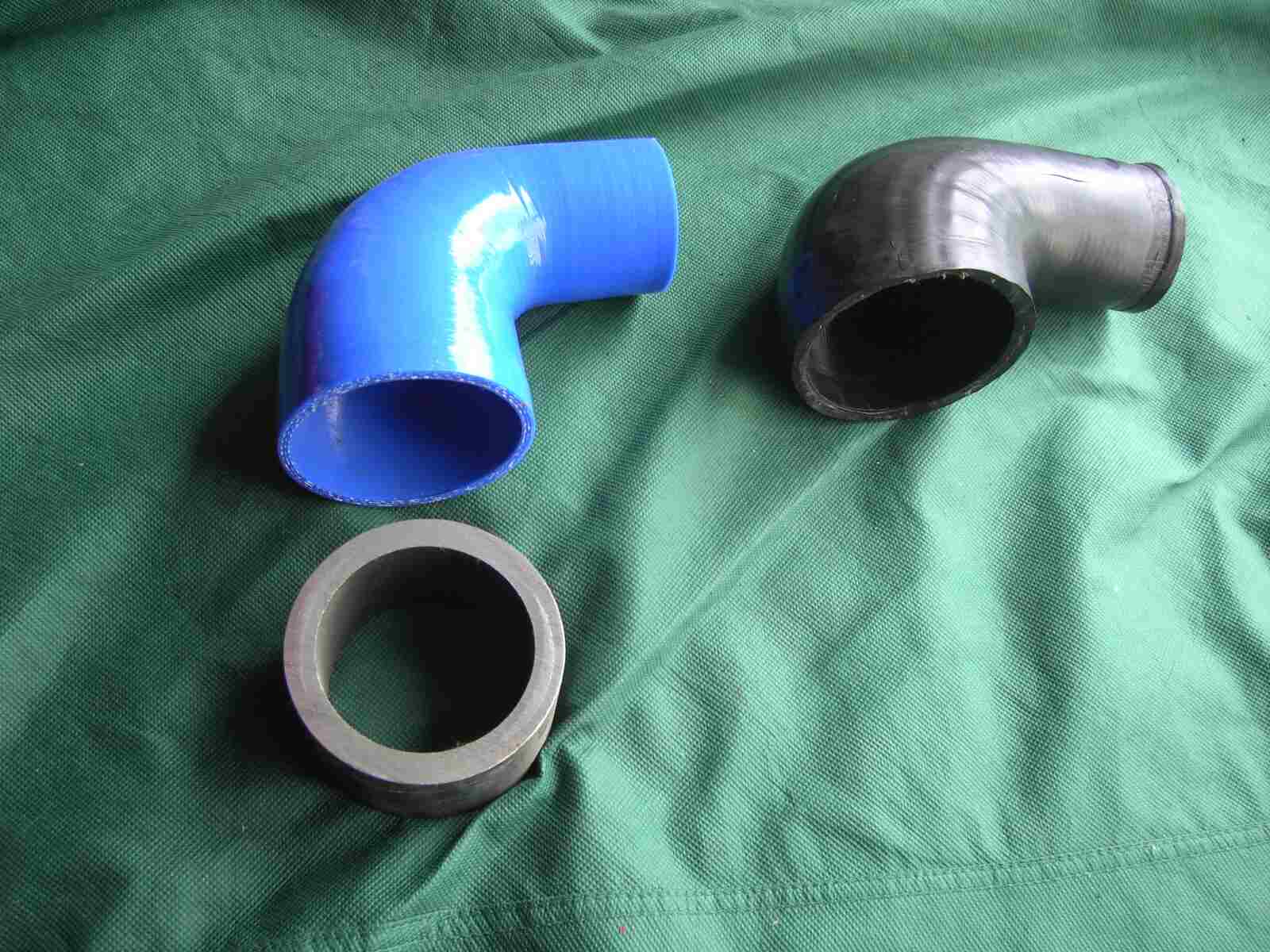

Also muss ein Stück Stahl her! Ich werde mir eine Reduzierung drehen, die auf die Einspritzanlage und auf den Schlauch paßt! Da freut sich meine Drehmaschine wieder!

PICT9030

Ein Stück Schlauch, ein Stück Rohr, fertig ist der Turbomotor!

PICT9044

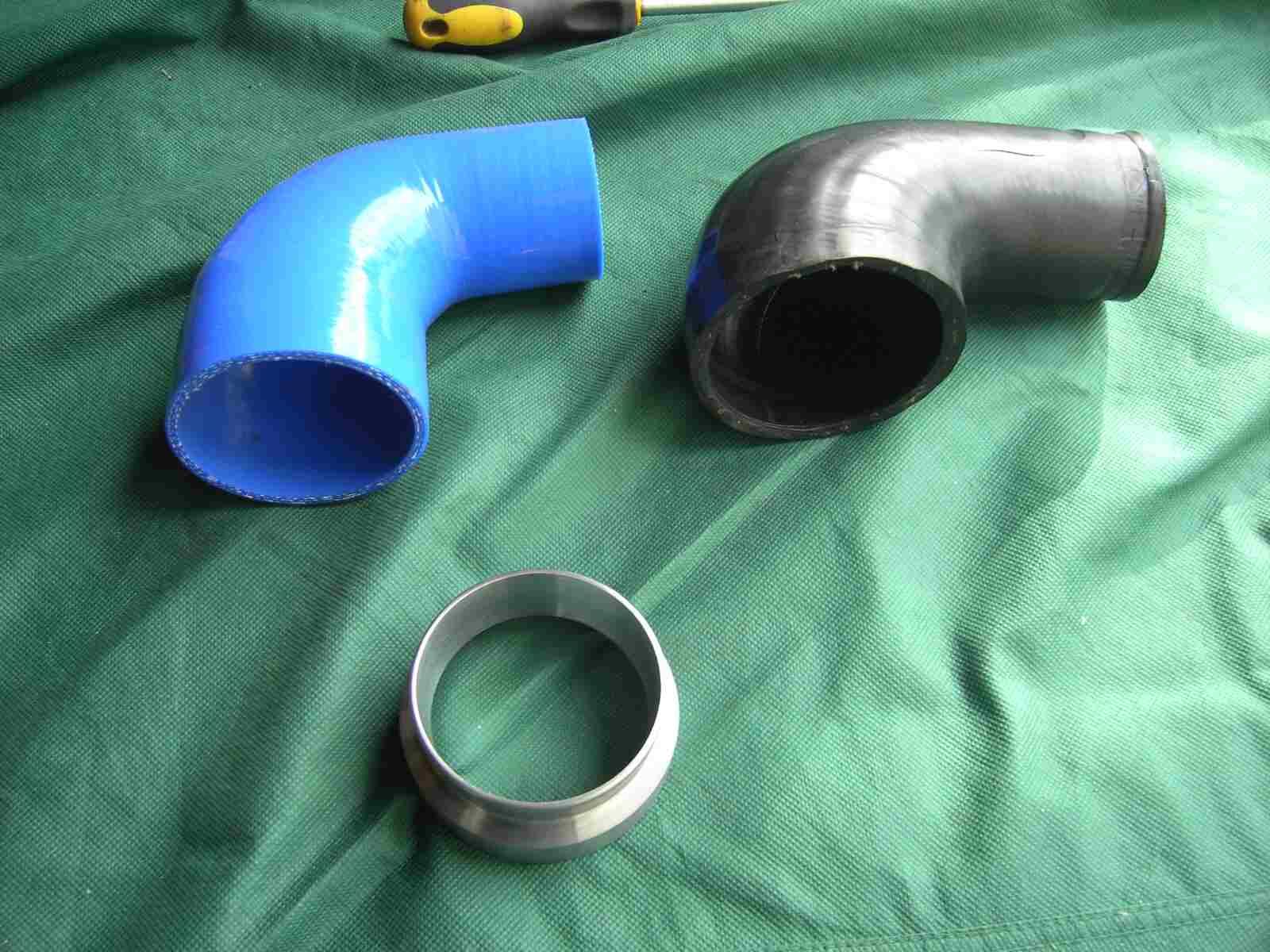

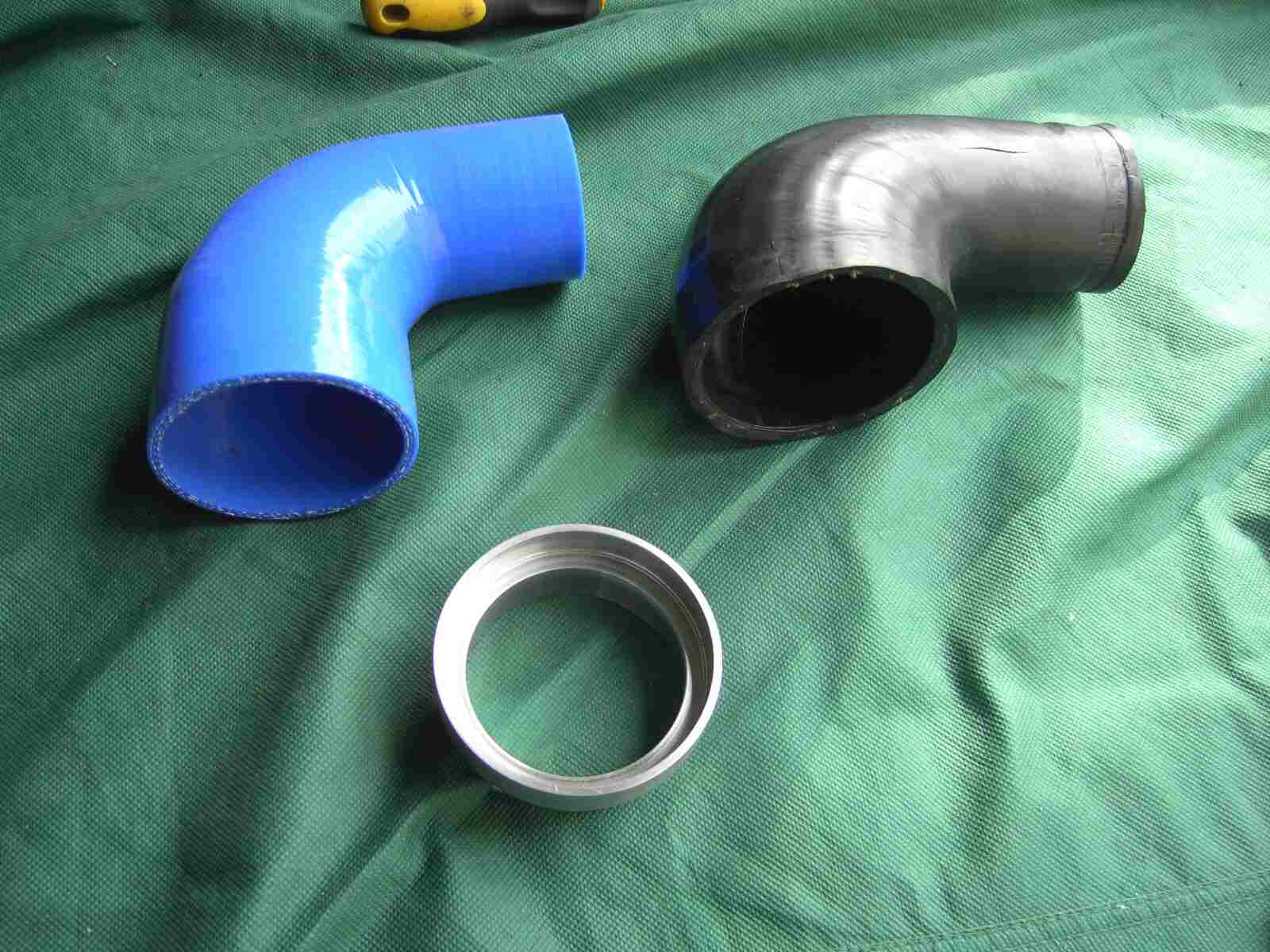

Und siehe da, das Stück Rohr hat sich verändert! Das Adapterstück ist durch Zauberhand entstanden!  Über die Reduzierung paßt jetzt das 76 mm Schlauchstück!

PICT9045

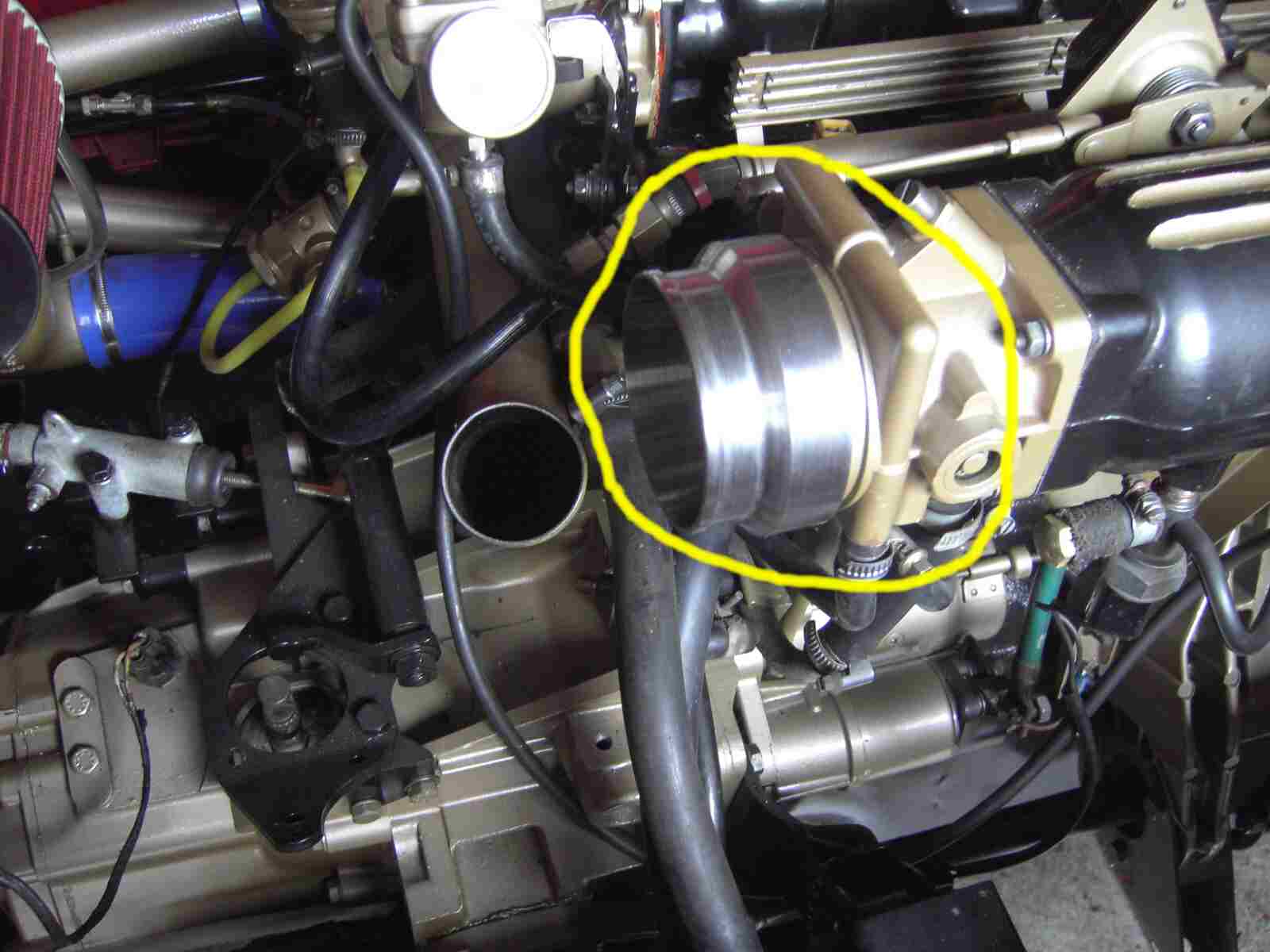

Und Innen paßt das Stück auf die Einspritzanlage!

PICT9046

Und es paßt!

PICT9047

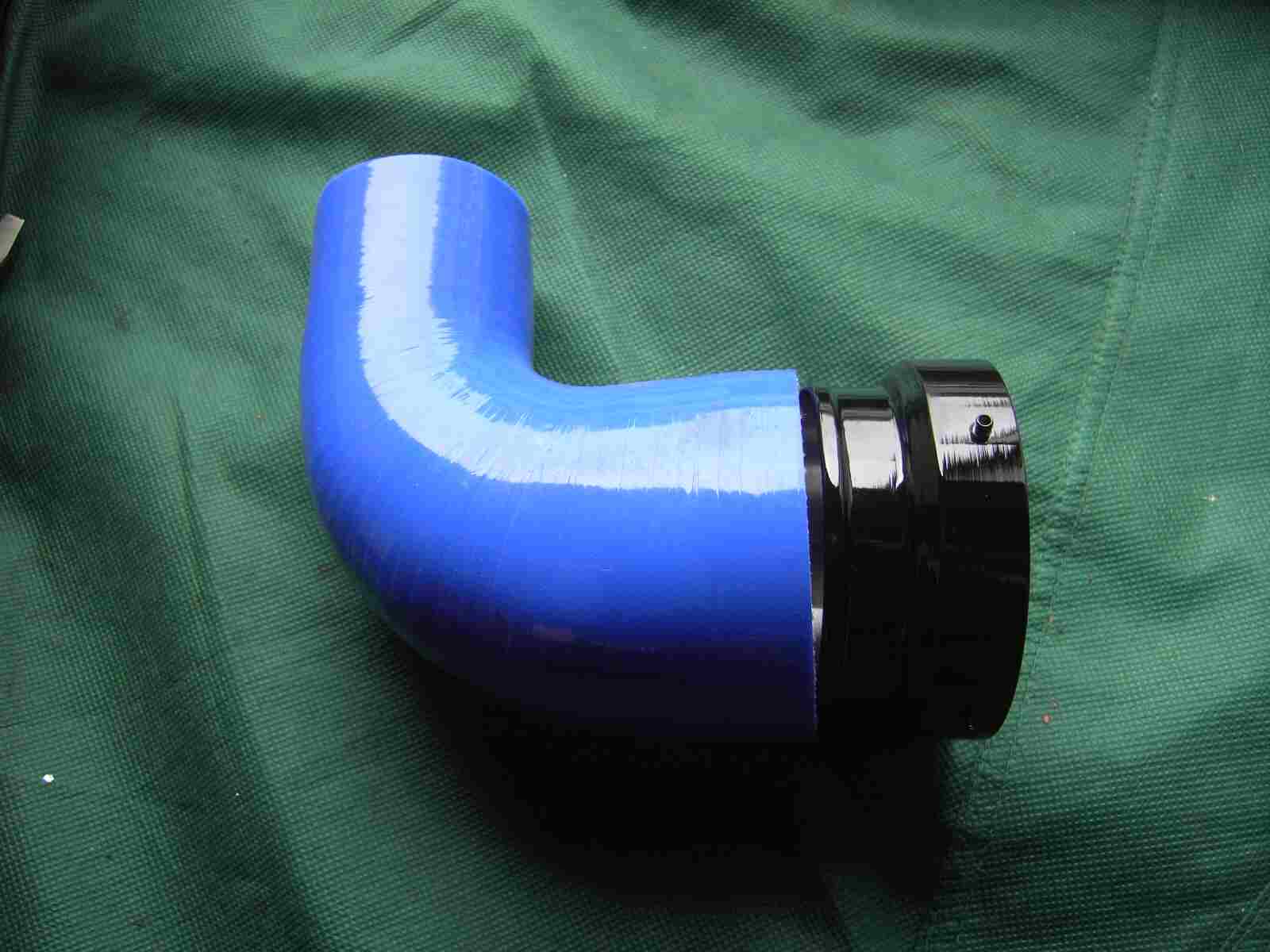

Noch etwas schwarz lackiert, sieht es noch besser aus!

PICT9048

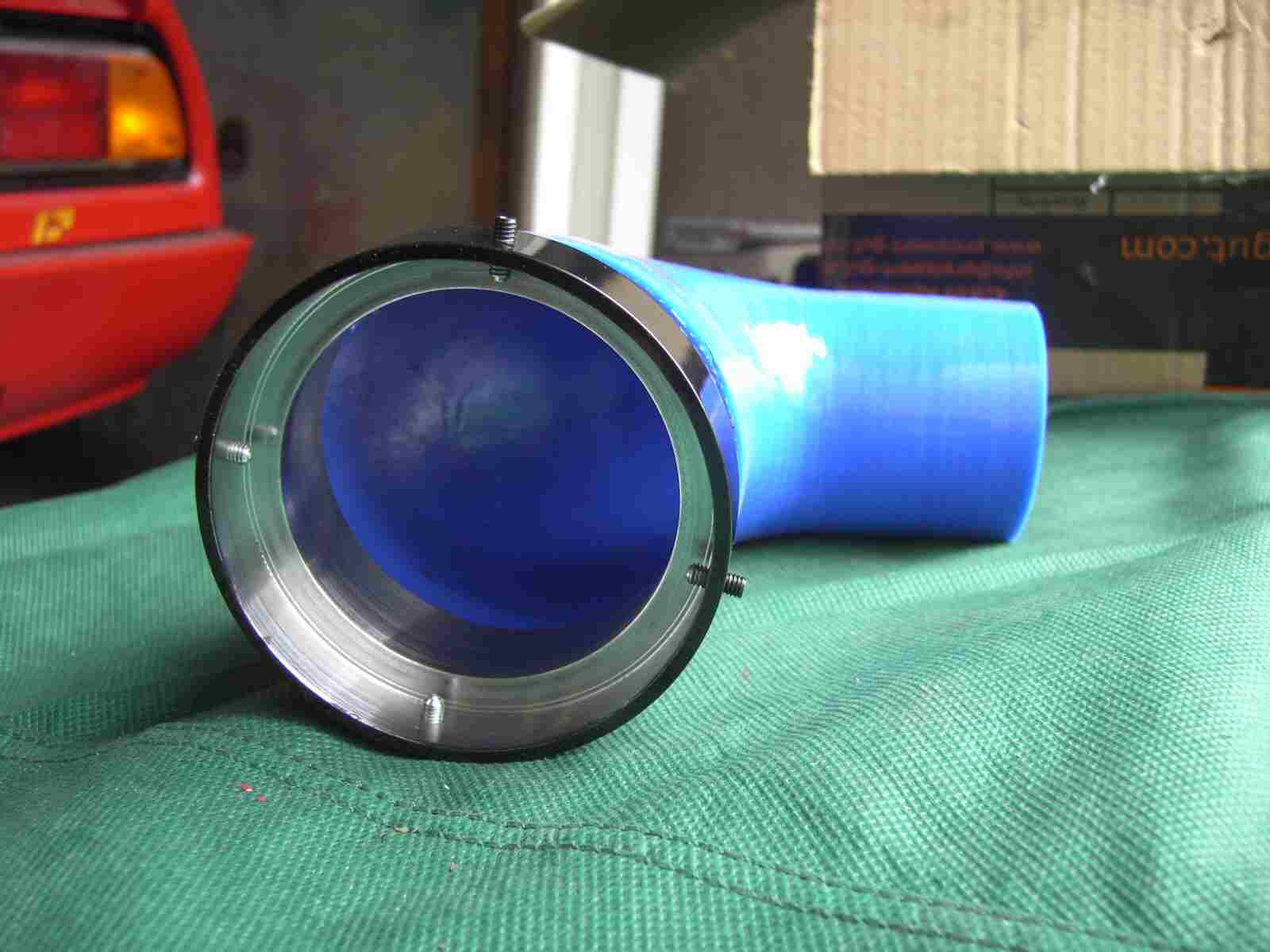

Mit vier Maadenschrauben wird die Reduzierung auf die Einspritzanlage fixiert!

PICT9050

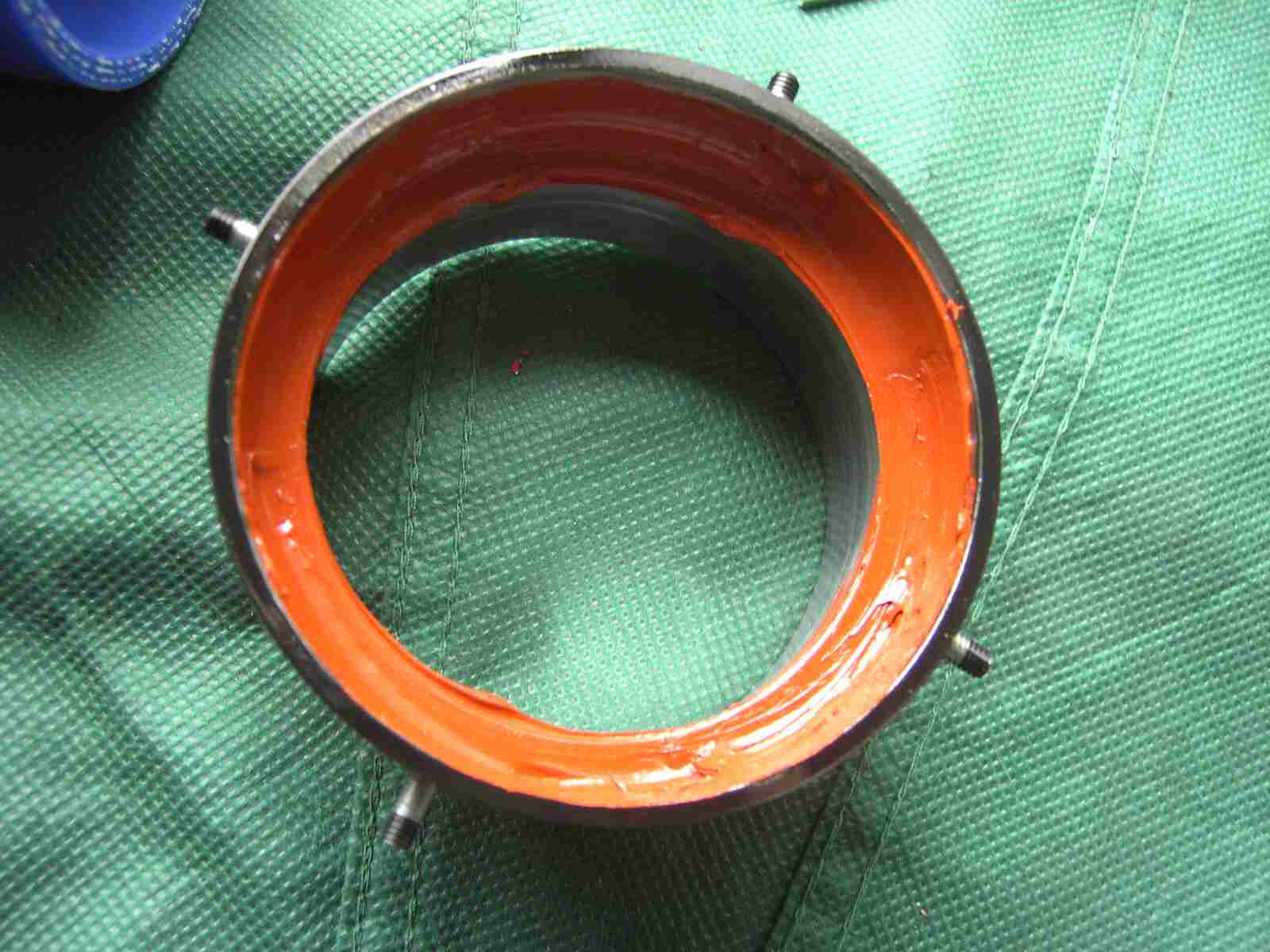

Die ganze Konstruktion muss natürlich auch dicht sein, ansonsten würde ich Ladedruck einbüßen! Da die Reduzierung nicht mehr demontiert werden muss, wird die Verbindung zur Einspritzanlage mit DIRKO Dichtmasse eingestrichen!

PICT9051

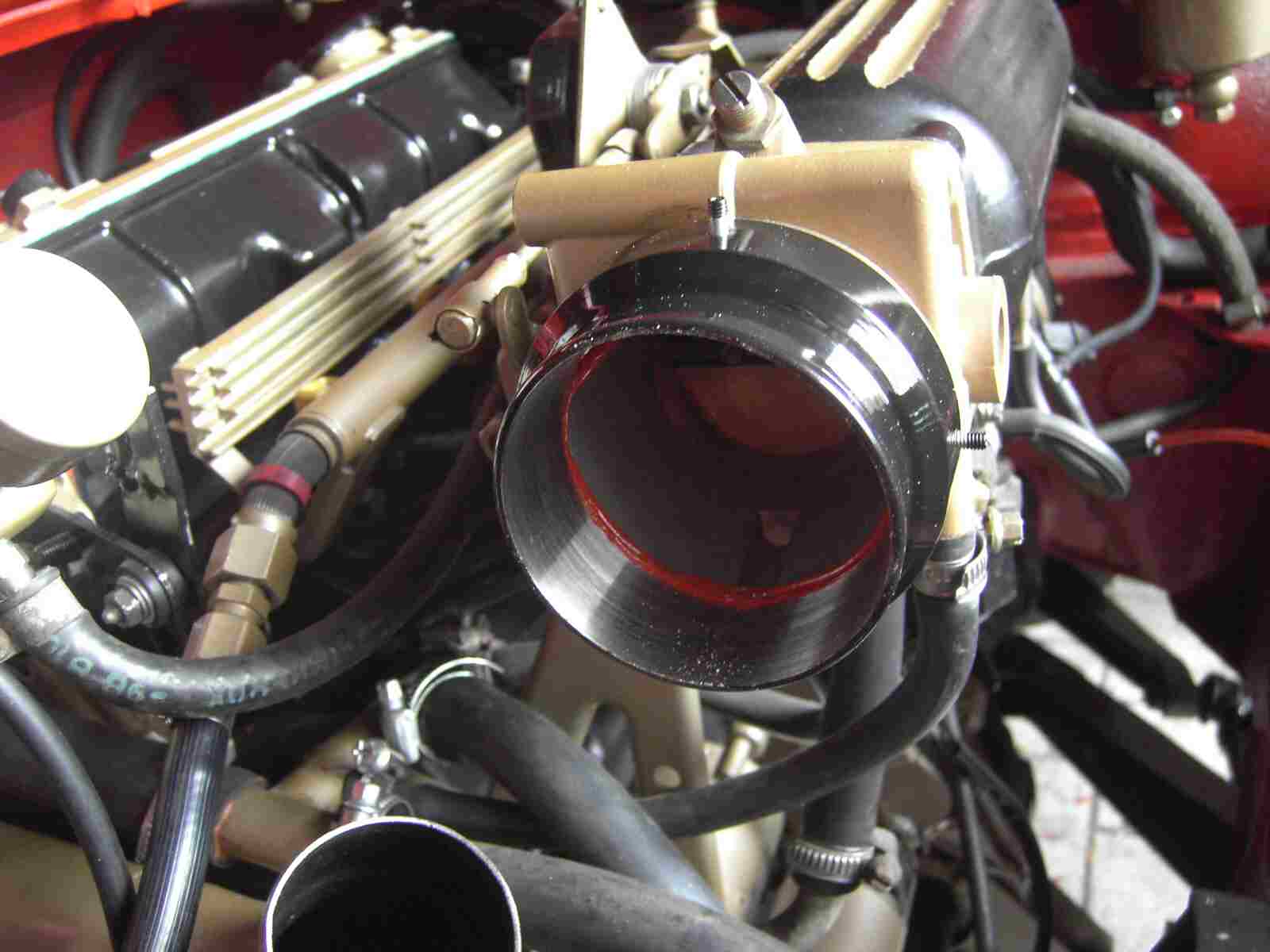

Die übrige Dichtmasse wird glatt gestrichen. Das Reduzierstück habe ich innen konisch gedreht und der Übergang erfolgt ohne Kante oder Absatz. So habe ich durch die Verwendung des kleineren Schlauches keinen Nachteil!

PICT9054

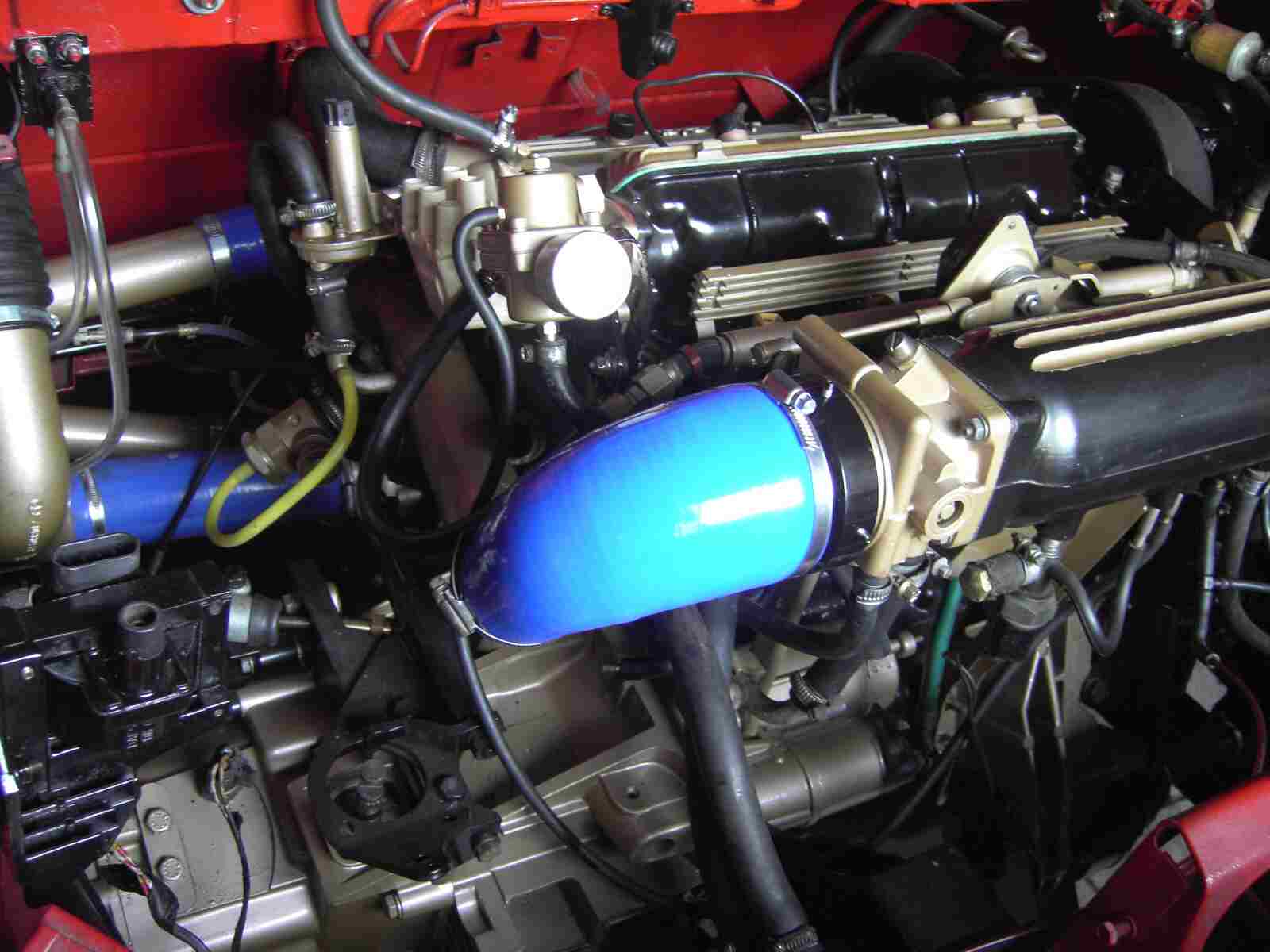

Jetzt noch den Schlauch montieren und fertig ist die Ladeluftschlauch Verbindung!

PICT9055

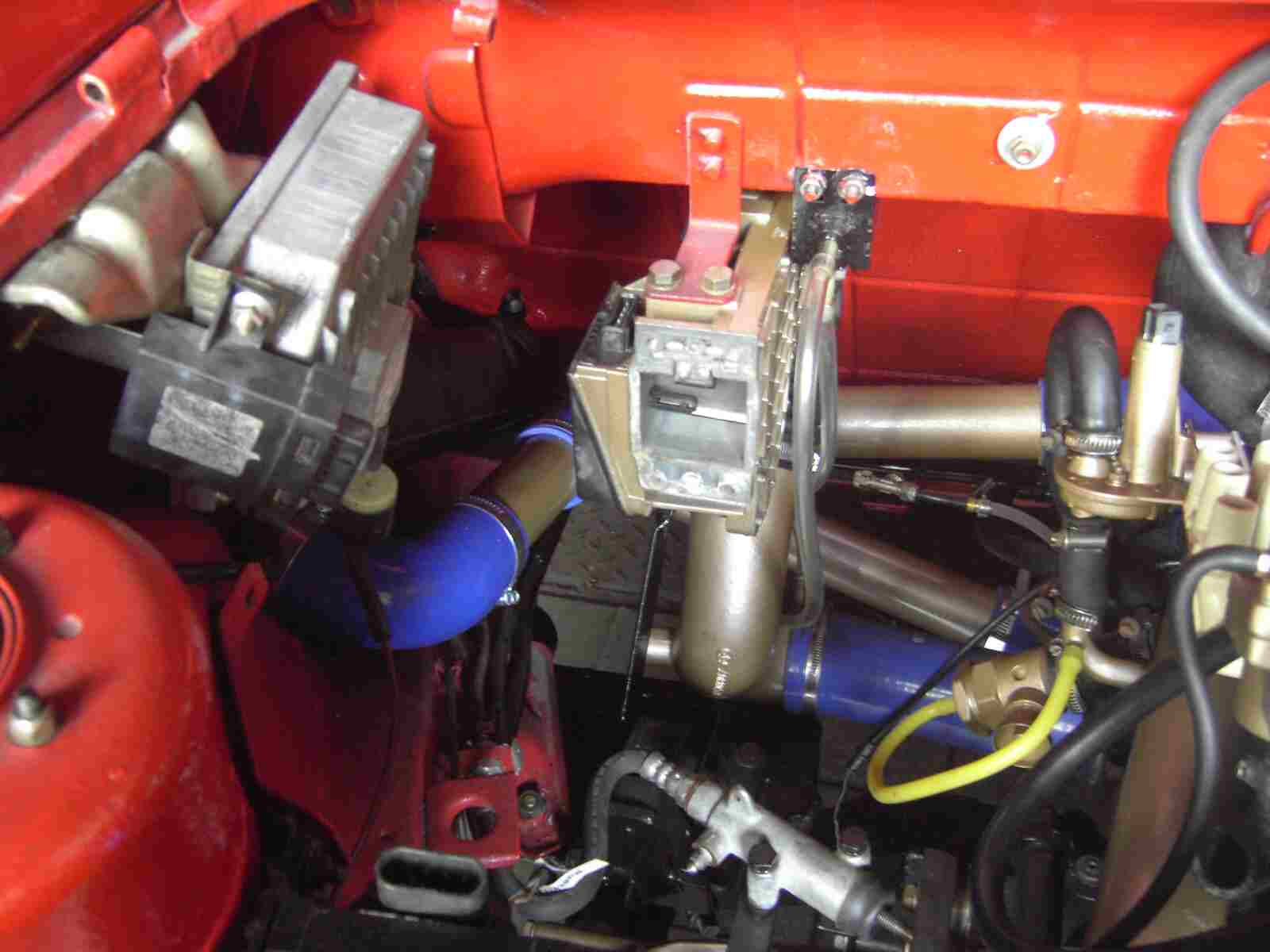

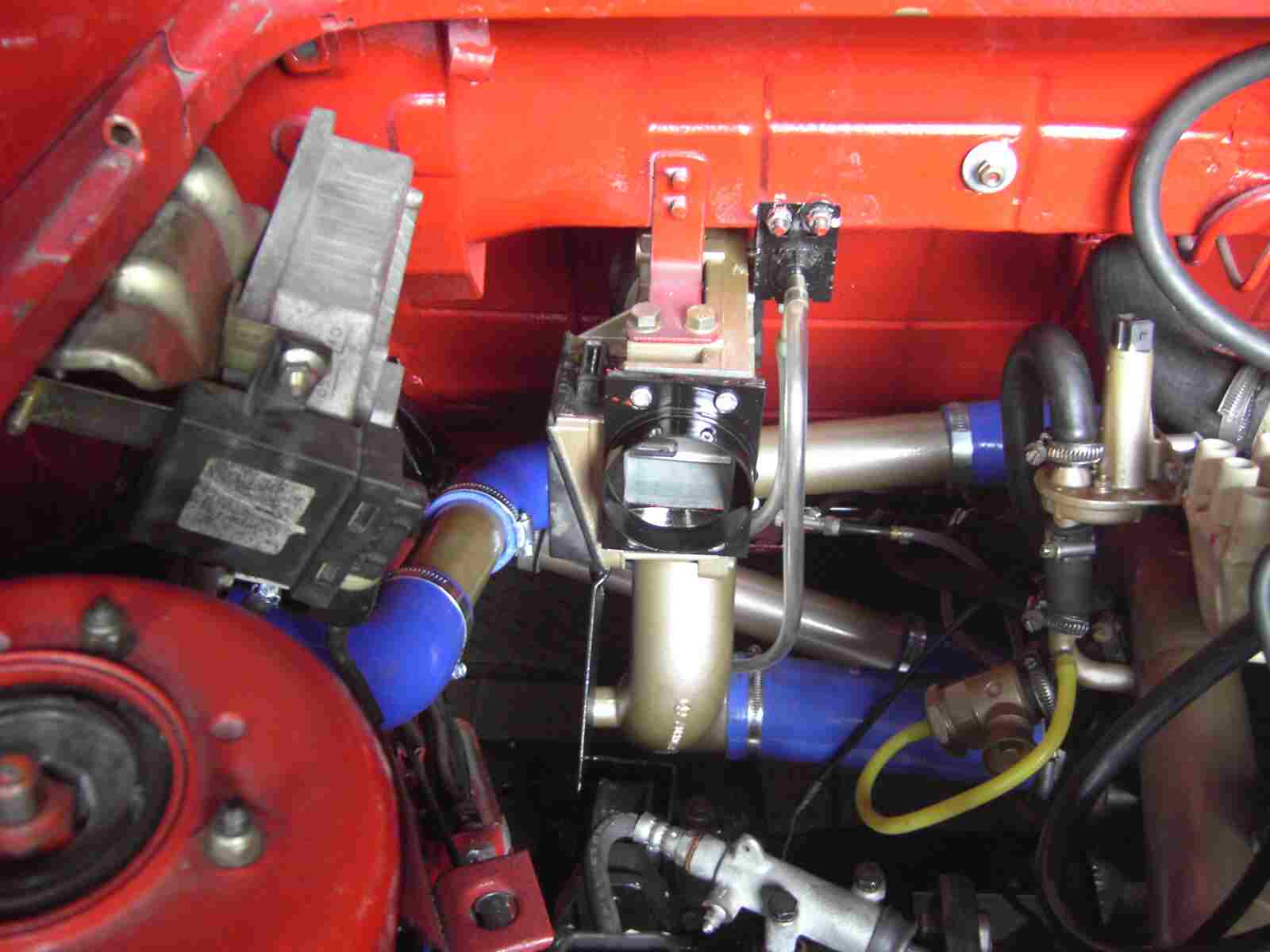

Der viereckige Klotz ist der Luftmengenmesser. An ihm wird der Luftfilter angeschlossen, den ich aber nicht mehr habe und auch nicht einbauen will. Durch das viereckige Loch saugt der Turbolader seine Frischluft an!

PICT9034

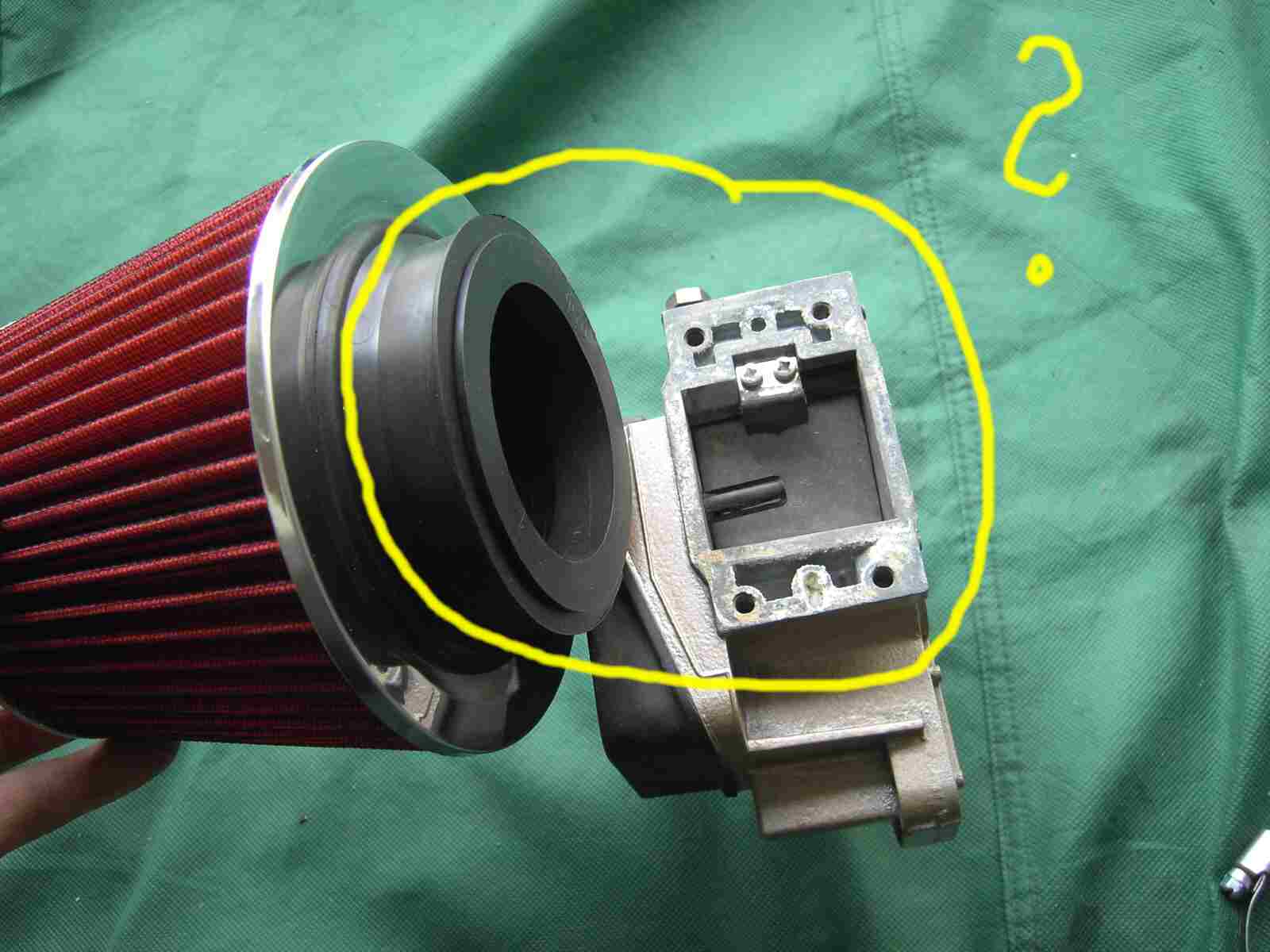

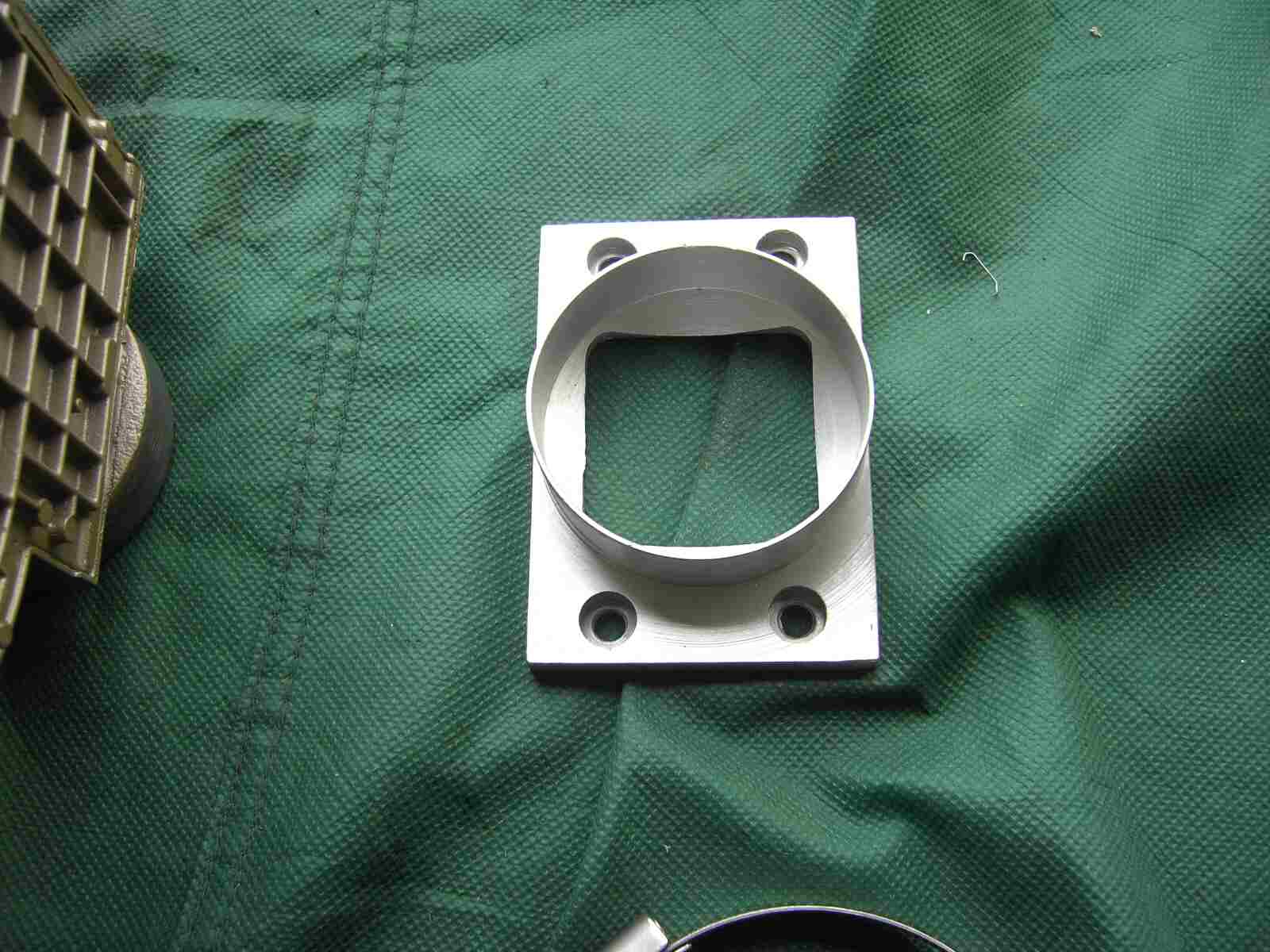

Diesen Sportluftfilterpilz will ich an den Luftmengenmesser montieren. Er hat aber einen runden Anschluss, also müßte ich ein Adapterstück von viereckig auf rund konstruieren und bauen.

PICT9035

Und siehe da, schon fertig! Dieses Teil habe ich nicht gebaut, sondern gekauft! Das Adapterstück gibt es schon für 5€ bei Ebay zu kaufen. Für das Geld kann ich so etwas nicht bauen!

PICT9039

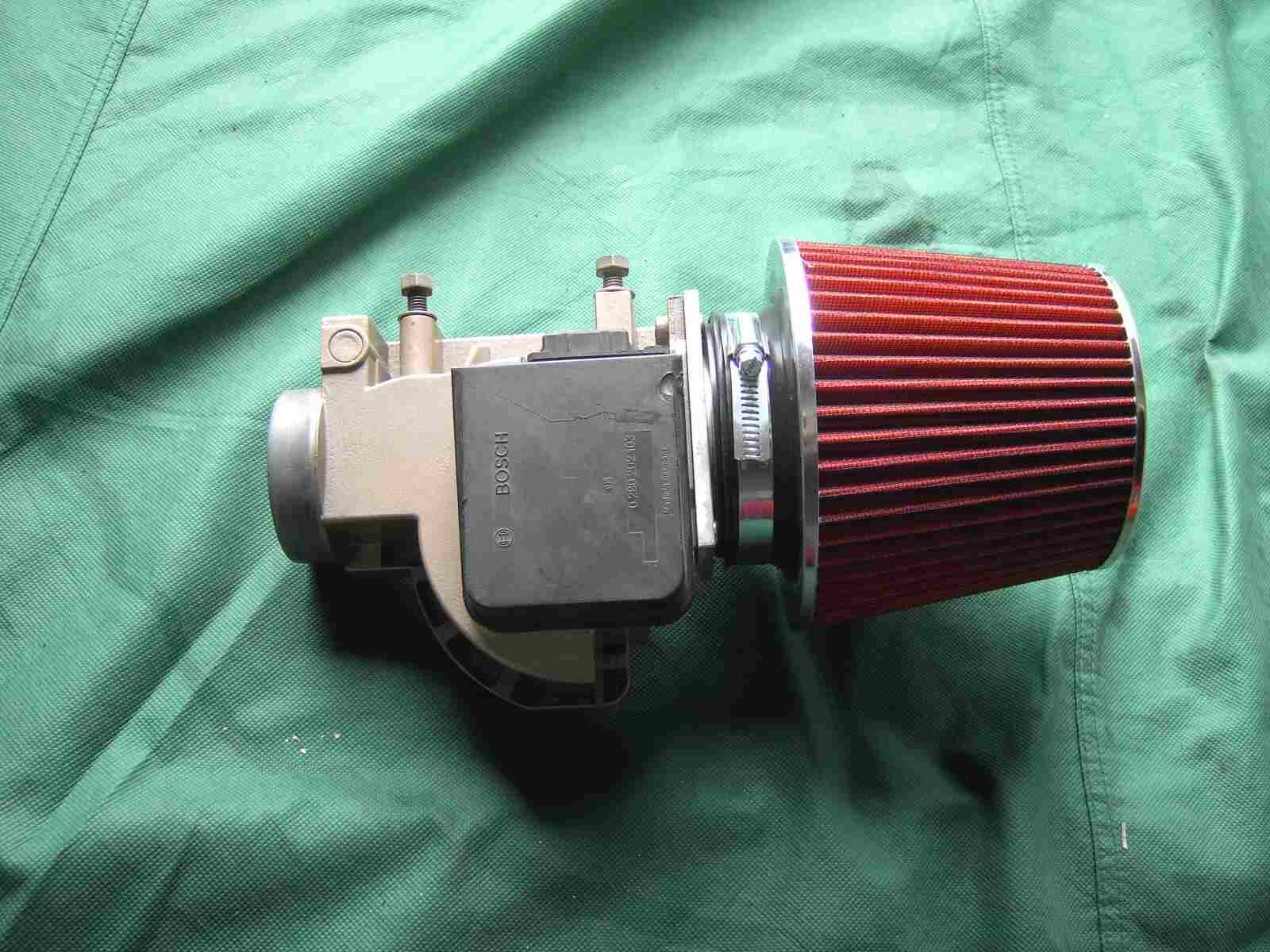

Paßt perfekt zusammen! Der Luftmengenmesser kann jetzt eingebaut werden!

PICT9056

Vorher habe ich das Adapterstück aber noch schwarz lackiert! Sieht einfach besser aus!

PICT9057

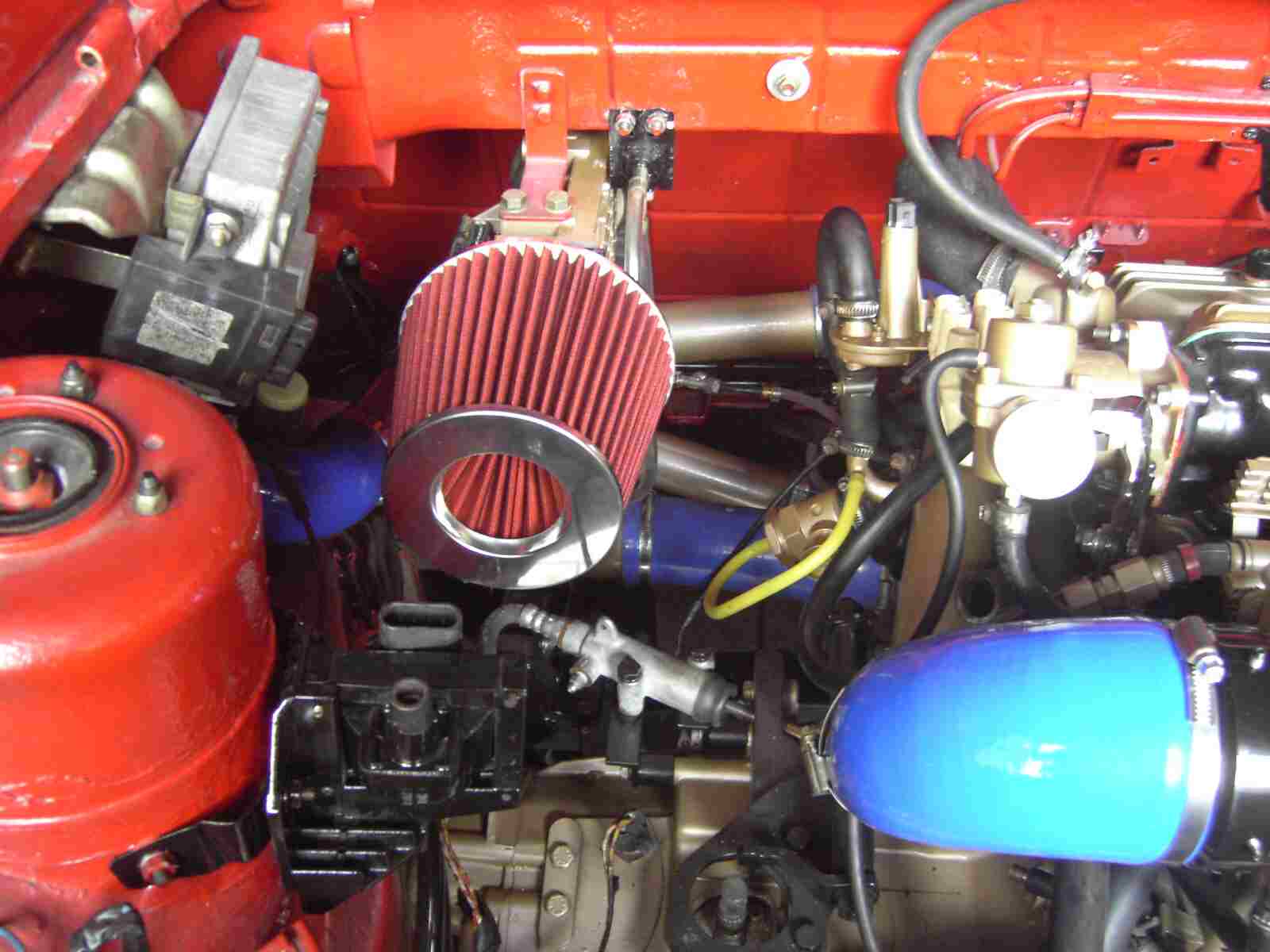

So kann der Turbomotor frei durchatmen und die Ansaugluft wird dabei noch etwas gefiltert!

PICT9059

Ja, was ist den da noch im Karton? Das ist der ganze Kabelsalat, der noch verbaut werden muss!

PICT9062

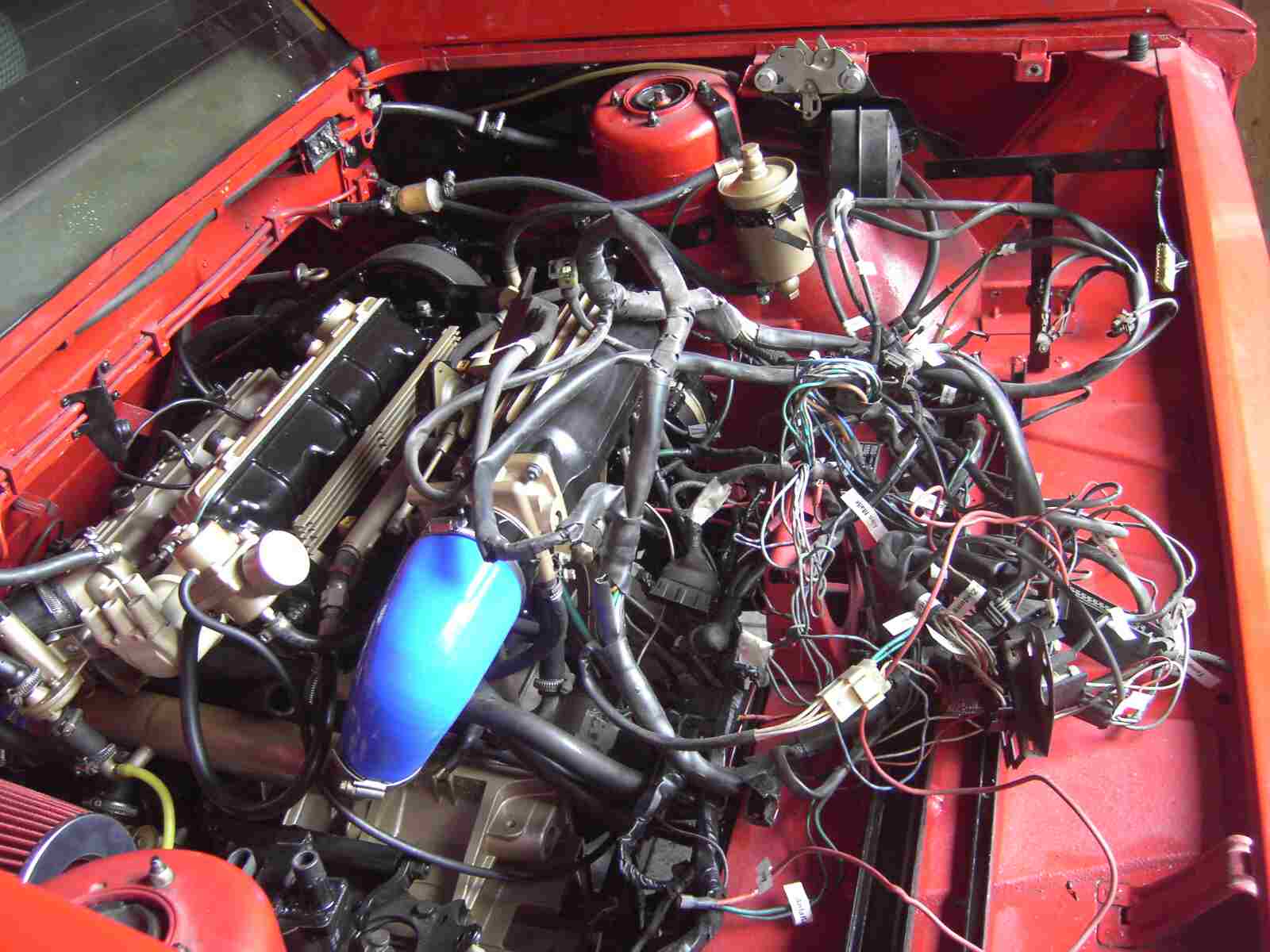

Okay, fertig! Natürlich nicht! Dieser Kabelsalat muss ich jetzt noch anschließen! Da ich aber die Kabelverbindungen beschriftet habe und die Knackpunkte der Zusammenführung von Kabelstrang Montecarlo Baujahr 1977 und Kabelstrang Lancia Thema Turbo Baujahr 1990 notiert habe, wird das Anschließen keine Schwierigkeiten machen!

PICT9253

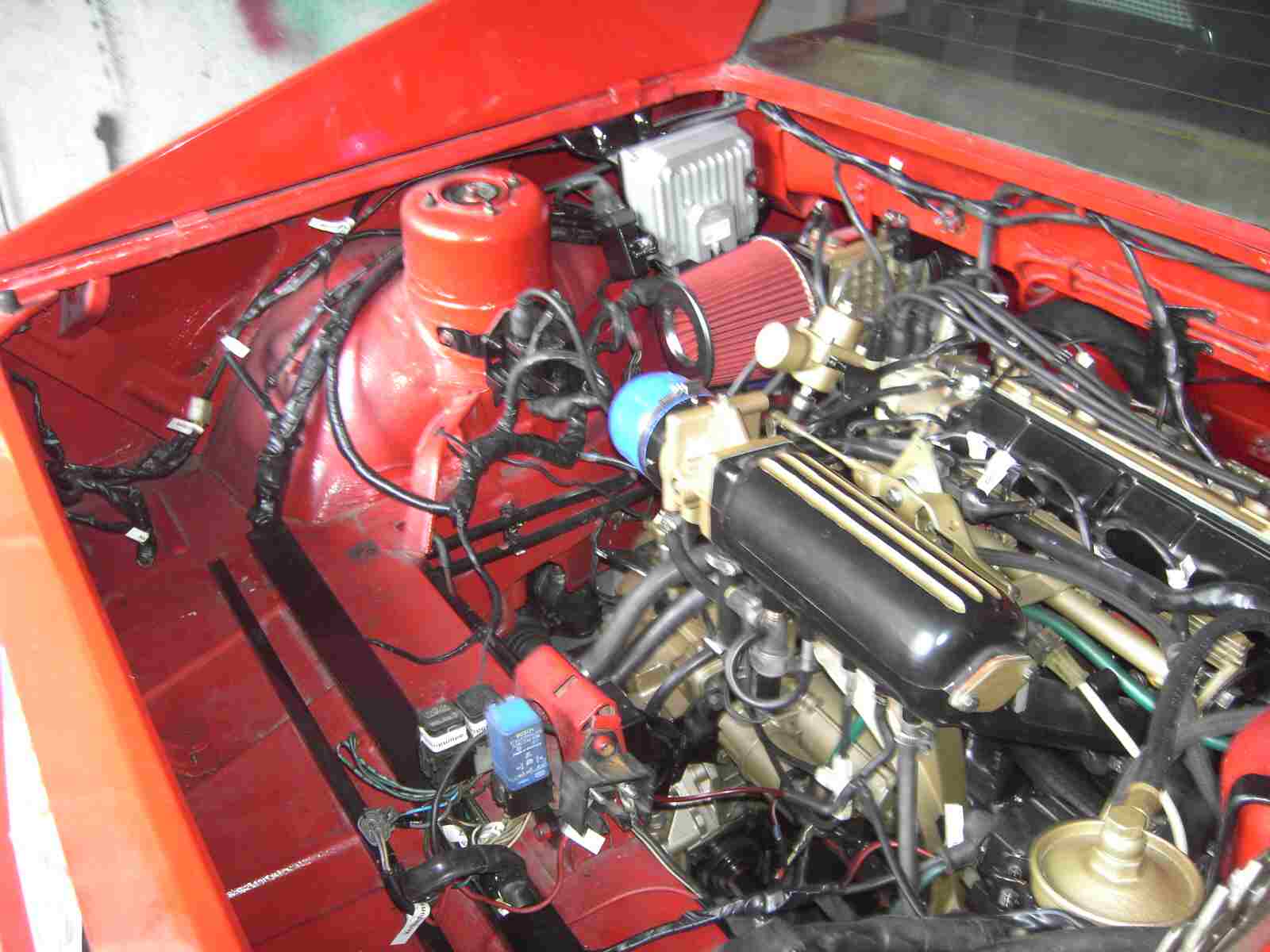

Und siehe da, der Kabelbaum ist ruckzuck verlegt!

PICT9254

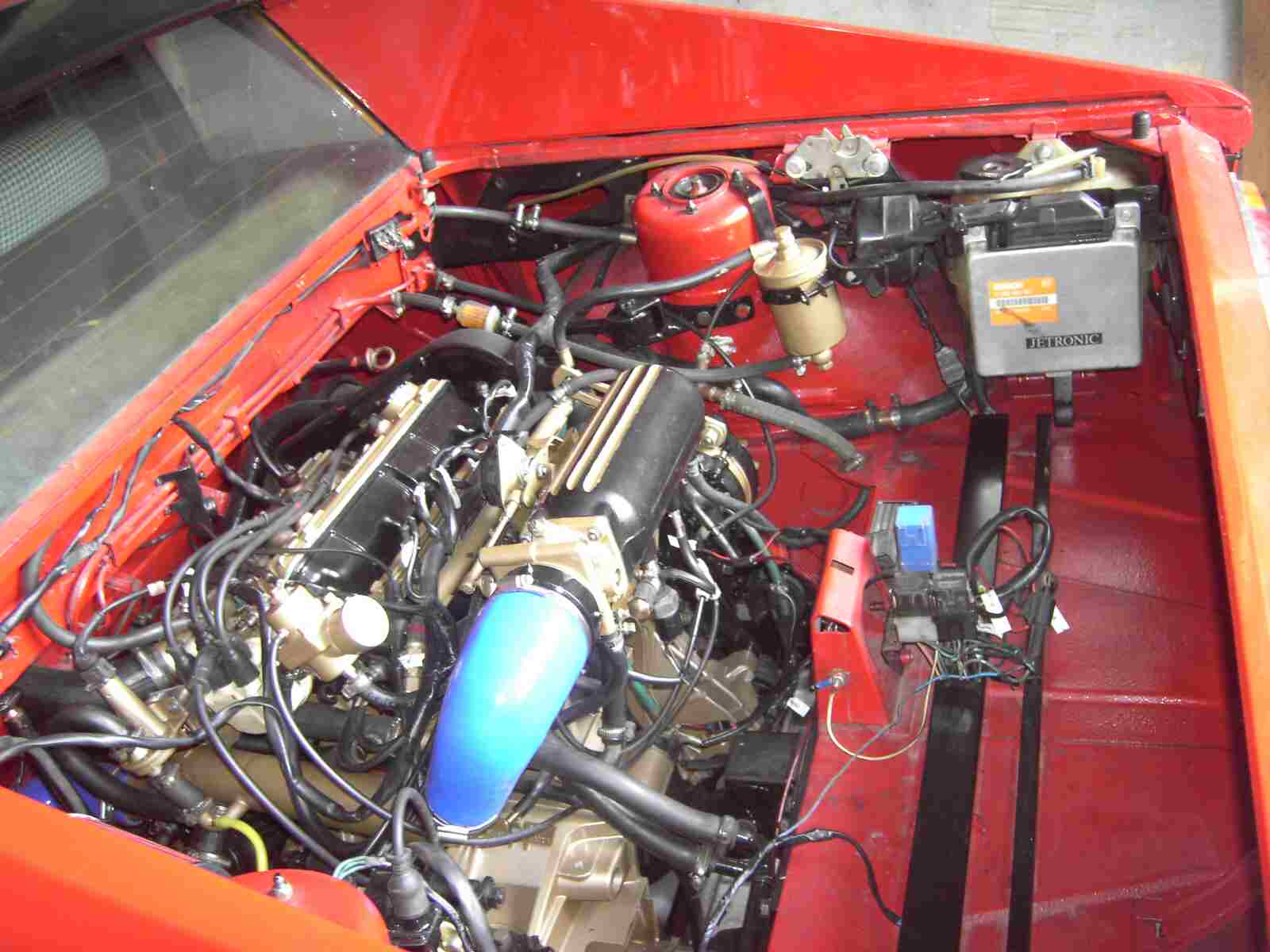

Alte und neue Elektronik ist mit einander verbunden! Ob der Motor auch noch Lebenszeichen von sich gibt?

PICT9258

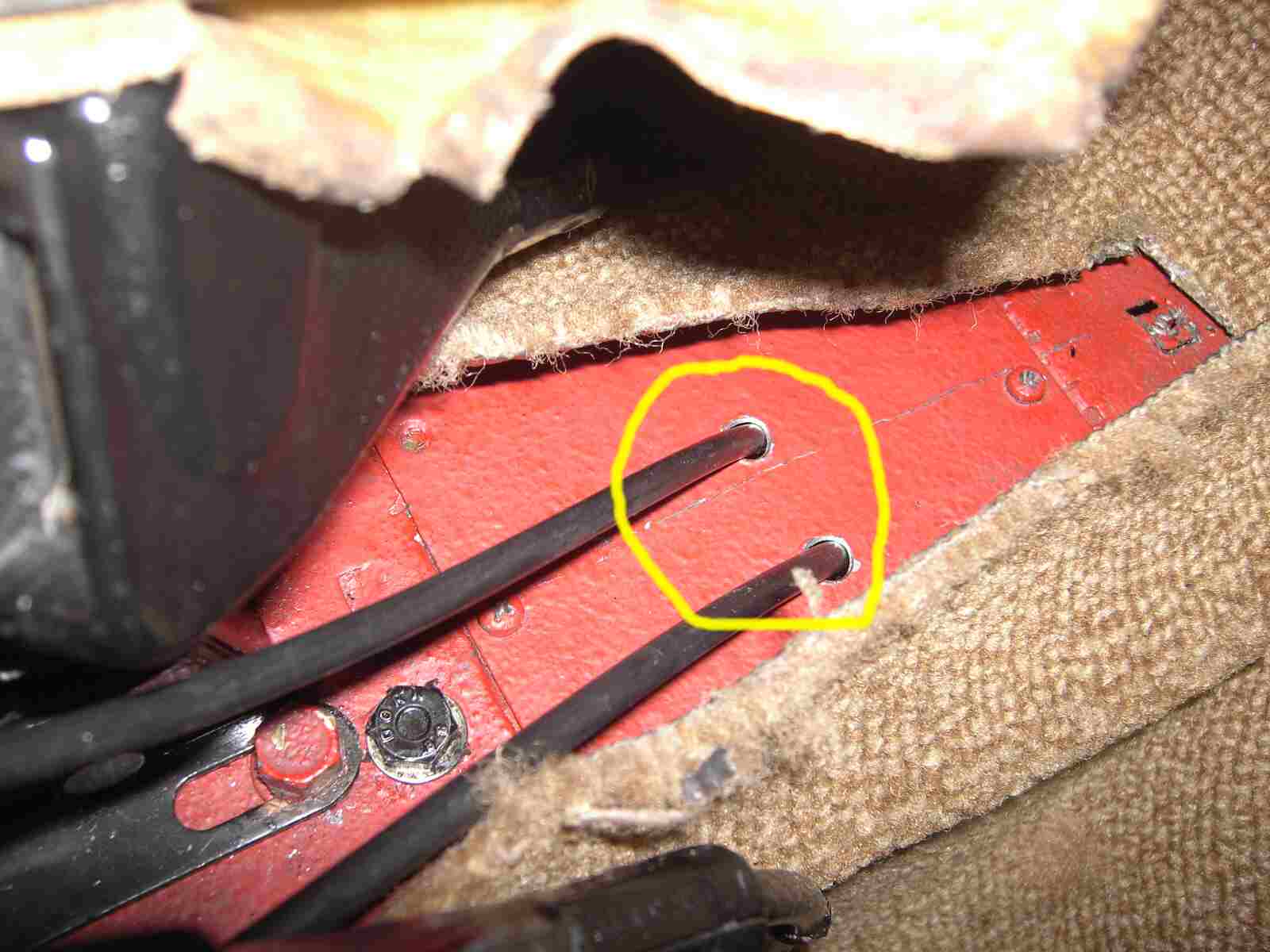

Was ist den das für ein Bild? Zwei neue Kabel im Innenraum?

PICT9256

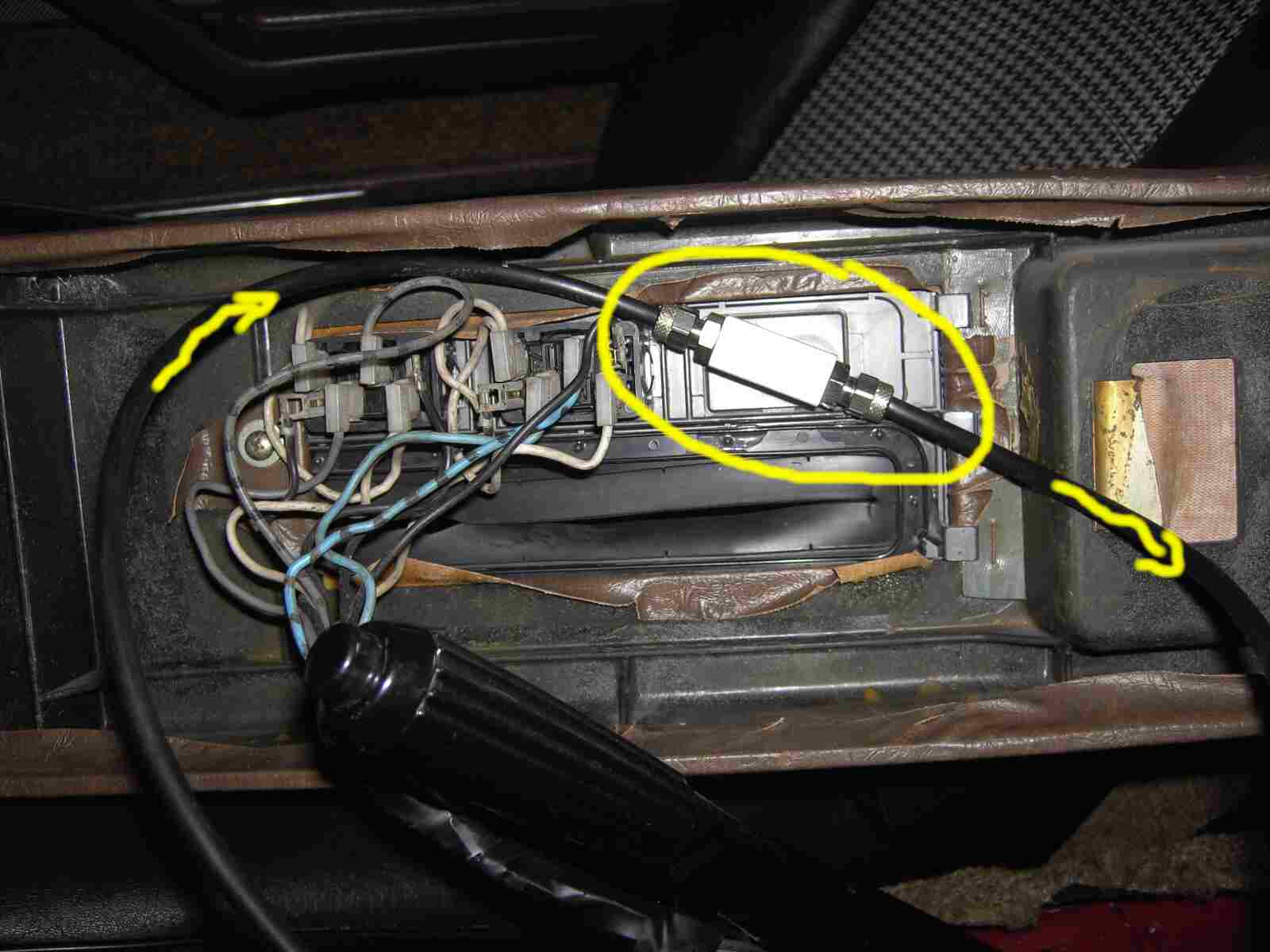

Nein, ist sind keine neuen Kabelverbindungen, sondern Unterdruckschläuche! Diese stammen vom Turbolader und von der Turboladerdruckdose und führen zu einem silbernen Kästchen. Was ist das?

PICT9259

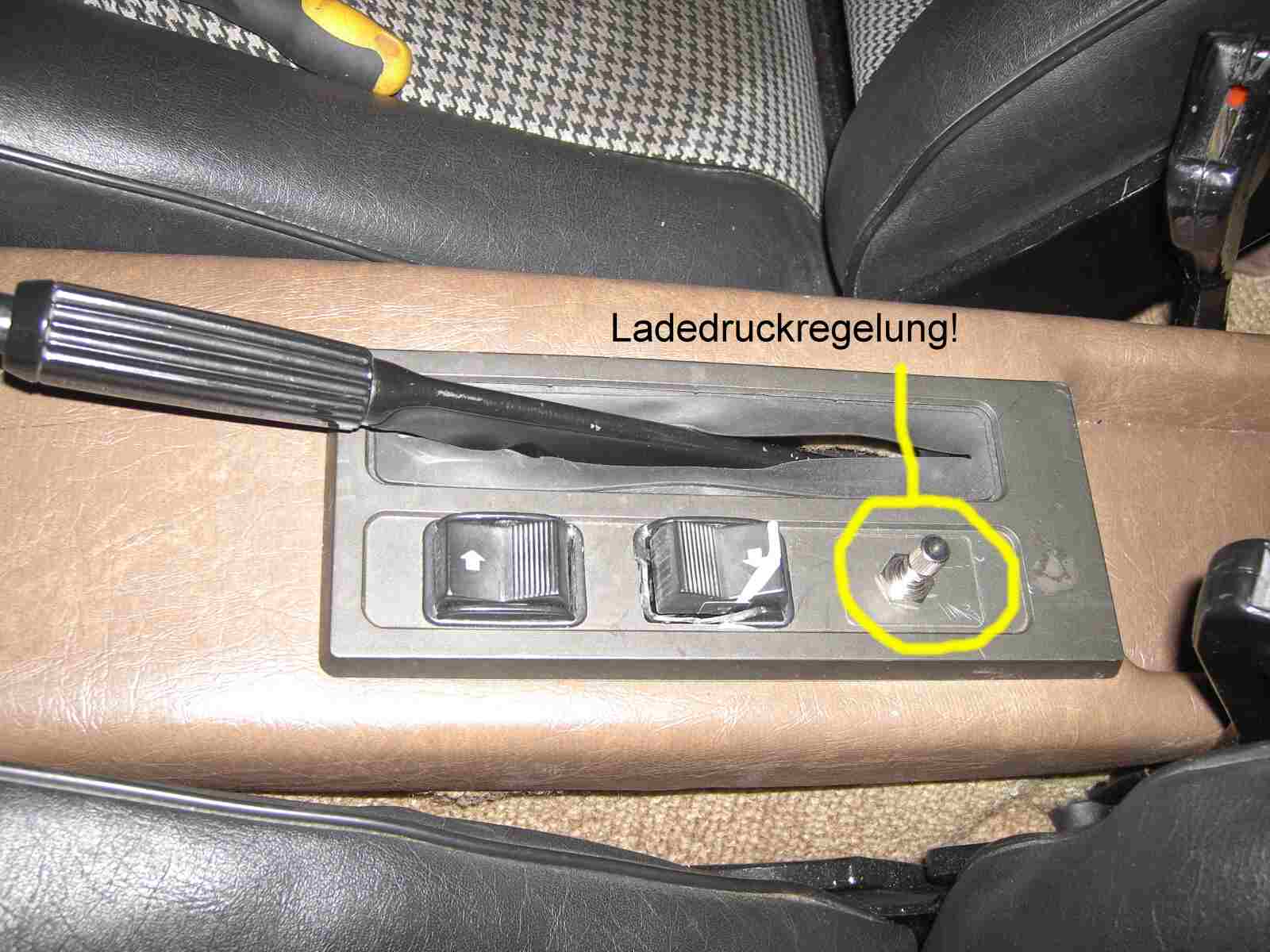

Es ist ein sogenanntes Dampfrad! Der Turbolader baut bei Drehzahlen ab 2000 Umdrehungen ordentlich Ladedruck auf. Bei 0,65 bar Druck wird über einen kleinen Schlauch, der zur Turbolader Druckdose führt, ein sogenanntes Bypass Ventil geöffnet. Dieses Ventil führt die Auspuffgase direkt in den Auspuff und nicht mehr über das Turboladerrad in der Auslassseite. Dadurch bleibt der Druck konstant bei 0,65 bar, auch wenn die Drehzahlen vom Motor steigen und mehr Auspuffgase erzeugt werden. Jetzt aber zum Dampfrad! Der kleine Schlauch vom Turbolader wird in den Innenraum geführt, über ein Einstellrädchen und dann wieder zur Druckdose des Turboladers. Wird nun der Druck im Schlauch durch das Rädchen (Verkleinerung des Querschnittes!) verkleinert, bekommt die Unterdruckdose zu wenig Druck und das Bypass Ventil öffnet nicht bei 0,65 bar. Der Turbolader erzeugt mehr Ladedruck, es gibt dadurch mehr Auspuffgase, mehr Drehzahlen und der Ladedruck steigt, bis zum gewünschten Ladedruck! Wird das Rädchen ganz geschlossen entsteht eine Kettenreaktion! Der Turbo erzeugt mehr Ladedruck, es enstehen dadurch mehr Auspuffgase, die den Turbolader weiter beschleunigen, die erzeugt wieter mehr Druck, bis die Kopfdichtung oder der Turbolader den Geist aufgibt! Ohne Probleme kann man einen Ladedruck von einem Bar fahren und das entspricht etwa 35 PS mehr Leistung! 0,1 Bar mehr sind über den Daumen gepeilt 10 PS! Wird bei einem Duell mehr PS benötigt, kann man mit diesem Rädchen mal schnell ein paar PS mehr heraus kitzeln, was natürlich auch in einem Disaster enden kann. Also vorsichtig mit diesem kleinen Ding umgehen!

PICT9260

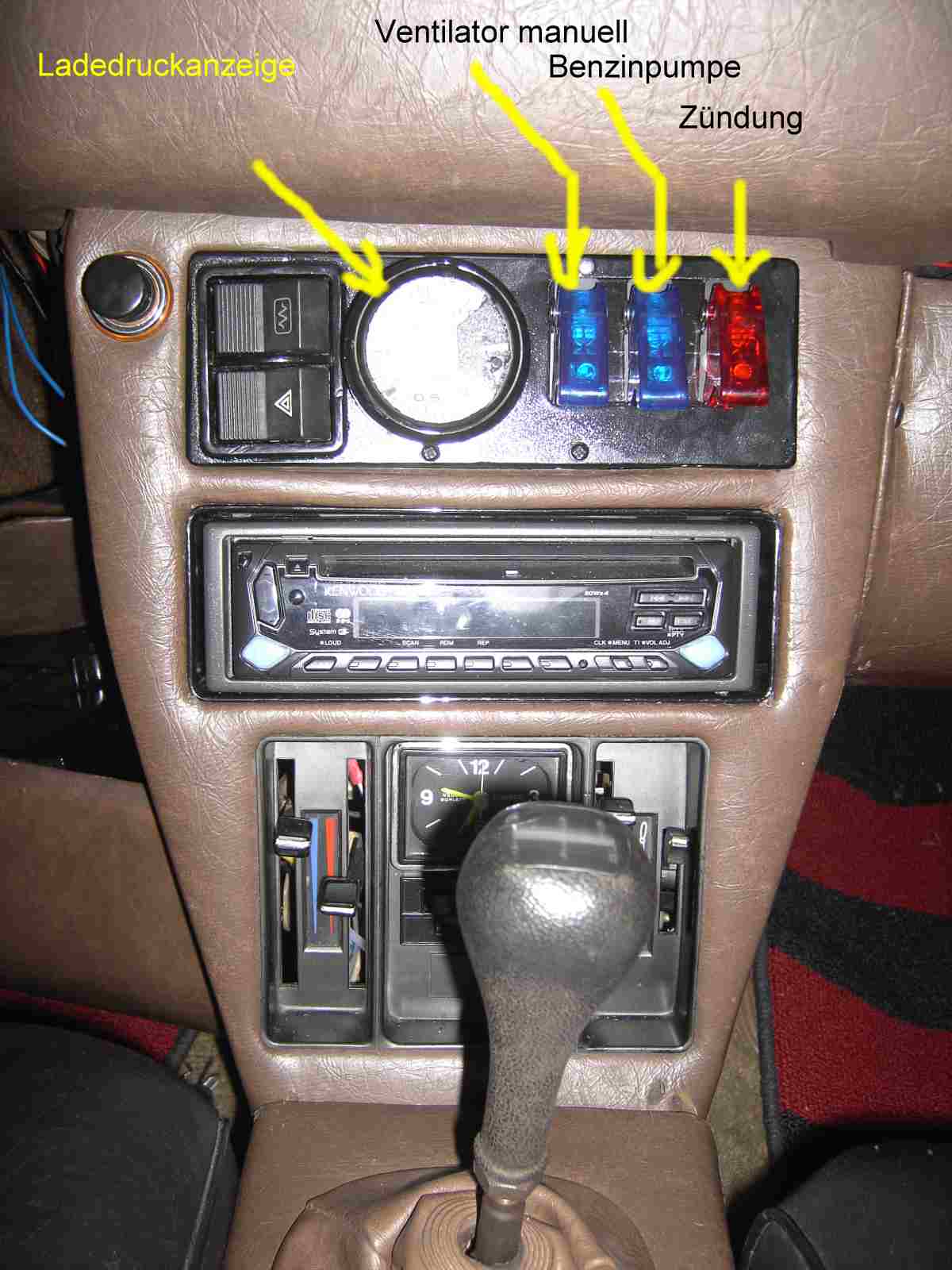

Desweiteren habe ich im Innenraum noch diese Veränderungen vorgenommen! Einmal die Ladedruckanzeige! Mit dieser kann ich, über mein Dampfrädchen den gewünschten Ladedruck einstellen. Die Anzeige zeigt im ersten Moment einen Unterdruck an, weil der Motor in den unteren Drehzahlen nur saugt, bis der Turbolader einsetzt. Das ist auch eine gute Kontrolle, ob dieser überhaupt funktioniert! Dann sind noch drei Schalter verbaut! Mit dem ersten kann ich den Ventilator am Kühler manuell einschalten. Sollte die Wassertemperatur gefährlich ansteigen und das Thermostat schaltet nicht automatisch den Ventilator ein, kann ich diesen manuell zuschalten. Sollte eigentlich jeder bei alten italienischen Fahrzeugen eingebaut haben. Mit dem zweiten Schalter kann ich die Benzinpumpe ein oder ausschalten. Wenn ich die Zündung kontrolliere, soll kein Benzin eingespritzt werden und das kann ich mit diesem Schalter steuern! Der dritte und letzte Schalter regelt die Zündung aus oder an! Kontrolliere ich die Einspritzung, darf kein Zündfunke entstehen. Dies kann mit diesem Schalter geregelt werden. Zum Anderen ist dies auch eine kleine Diebstahlsicherung! Nur wenn beide Schalter von Zündung und Benzinpumpe aktiviert sind, kann der Motor gestartet werden. Aber wer klaut schon einen Lancia Montecarlo Turbo!

IMG_0914

Die Turbomaschine ist angesprungen und schnurrt wie ein Kätzchen. Jetzt muss ich nur noch eine Probefahrt machen, aber im Moment macht mir die Schaltung noch etwas Schwierigkeiten. Die Lage der Gänge habe ich so eingestellt, wie an meinem anderen Montecarlo. Im Moment befindet sich der 1. Gang rechts, hinten und der Rückwärtsgang vorne links (hat das Thema Getriebe eine andere Gangbelegung?). Das muss ich vor der Probefahrt noch etwas optimieren! Von der Probefahrt werde ich dann ein Video einstellen!
