Lancia-Beta-Bastler
|
|
|
Ventile einschleifen!
|
|
|
|

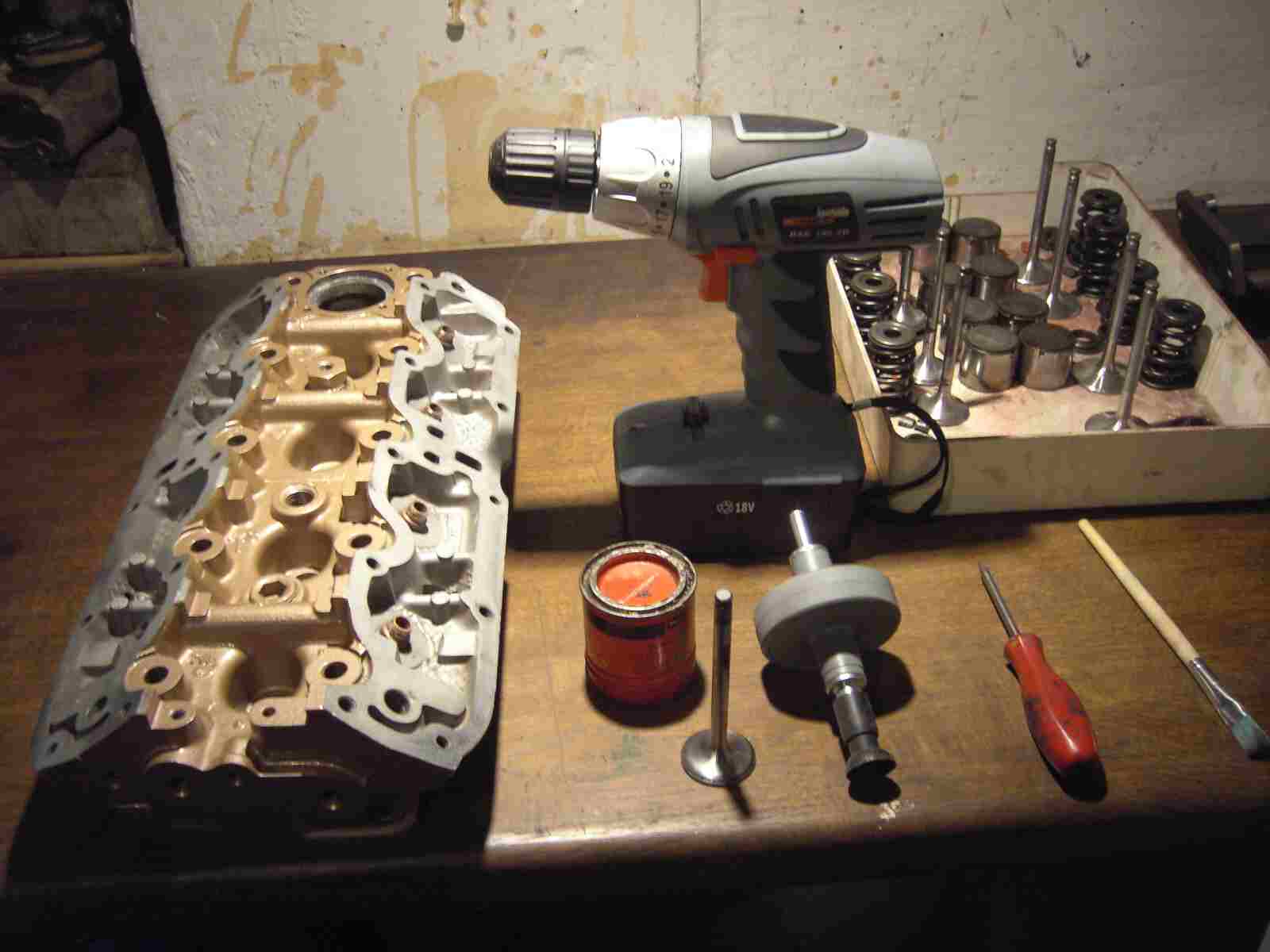

Dies ist ein sehr wichtiges Thema! Sind die Ventile nicht mehr dicht, dann verliert der Motor an Kompression und natürlich auch an Leistung. Also sind dichte Ventile ein muss bei jeder Überholung. Dies muss sehr sorgfältig gemacht werden und ist auch mit wenig Spezialwerkzeug für jedermann machbar. Also schaut einfach zu, wie ich meine Ventile einschleife und auf Dichtheit überprüfe!
|
|
|
|
![PICT7898 PICT7898](../assets/images/PICT7898.jpg) |
|
|
|

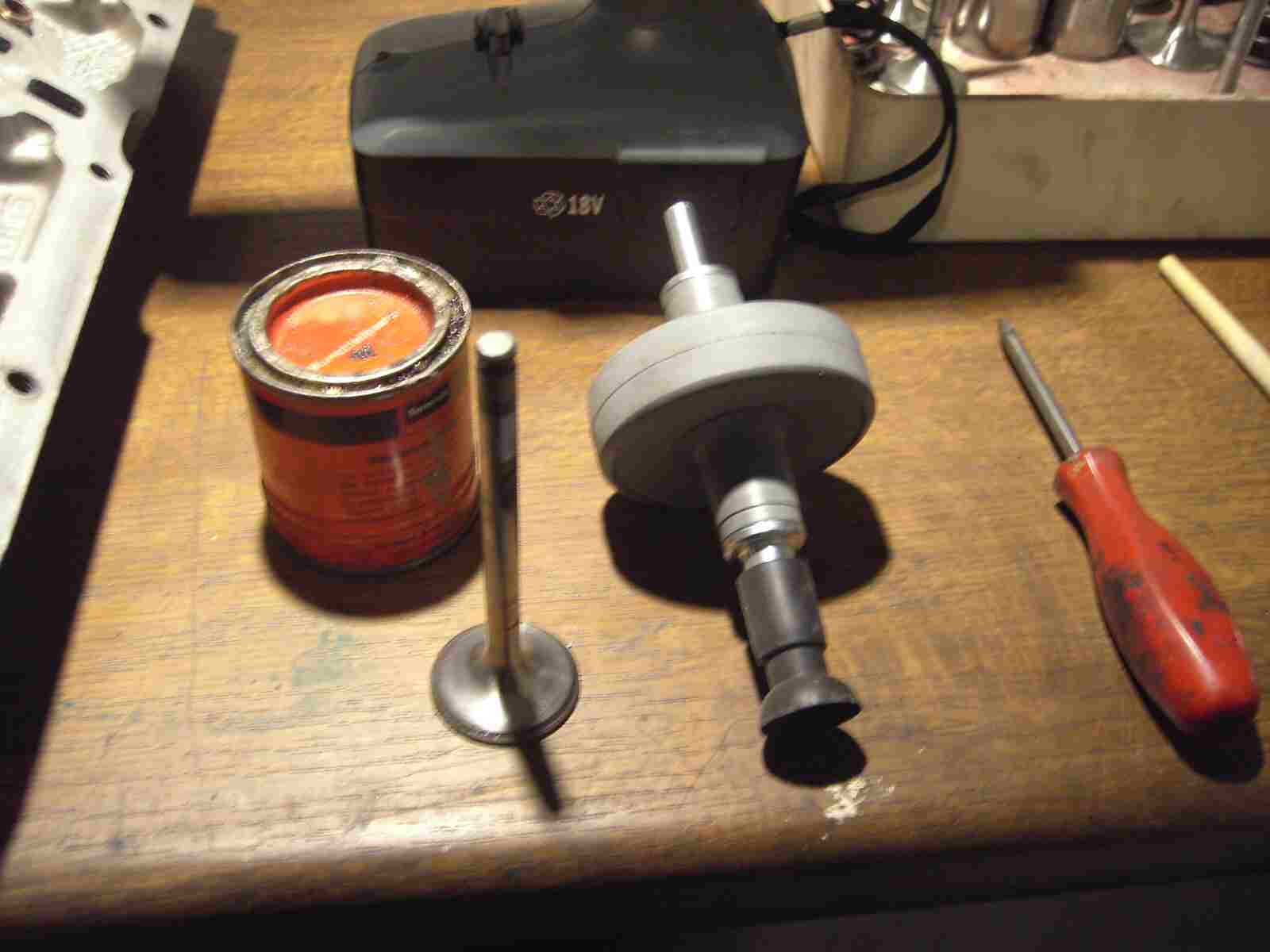

Was wird benötigt! Eine Dose Ventilschleifpaste, ein Ventileinschleifgerät und eine Akkubohrmaschine.
|
|
|
|
![PICT7899 PICT7899](../assets/images/PICT7899.jpg) |
|
|
|

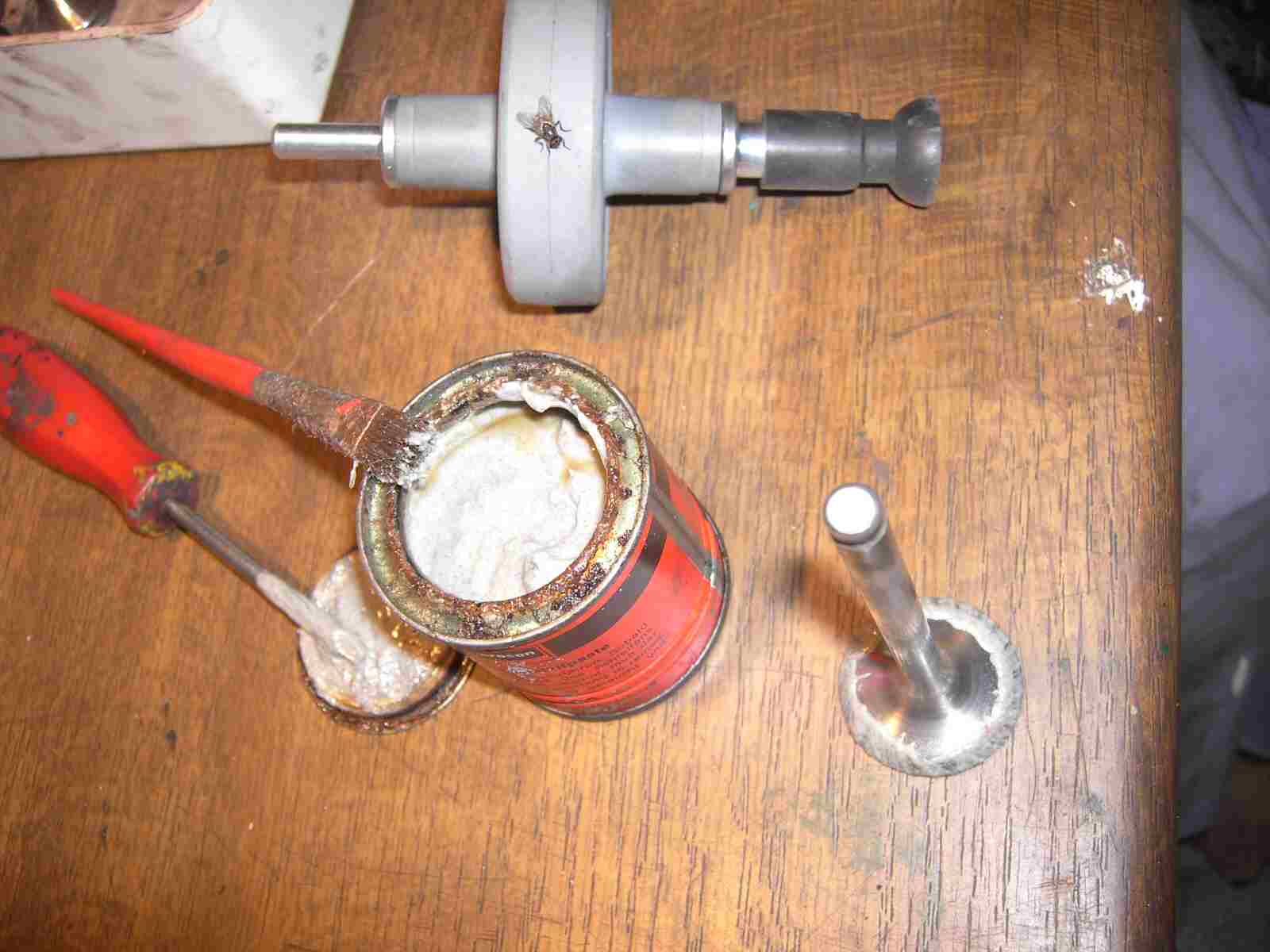

Die Ventilschleifpaste kostet etwa 10€ und besitzt zwei Kammern. In der einen befindet sich die grobe Vorschleifpaste und in der anderen die Nachschleifpaste. Das Ventileinschleifgerät kostet im Internet etwa 20€ -30€ und erspart Euch viel Handarbeit. Eine Akkubohrmaschine dürfte jeder in seiner Werkstatt haben.
|
|
|
|
![PICT7902 PICT7902](../assets/images/PICT7902.jpg) |
|
|
|
Mit einem Pinsel trage ich auf dem Dichtungsrand, vom Ventil, die Vorschleifpaste auf.
|
|
|
|
![PICT7903 PICT7903](../assets/images/PICT7903.jpg) |
|
|
|

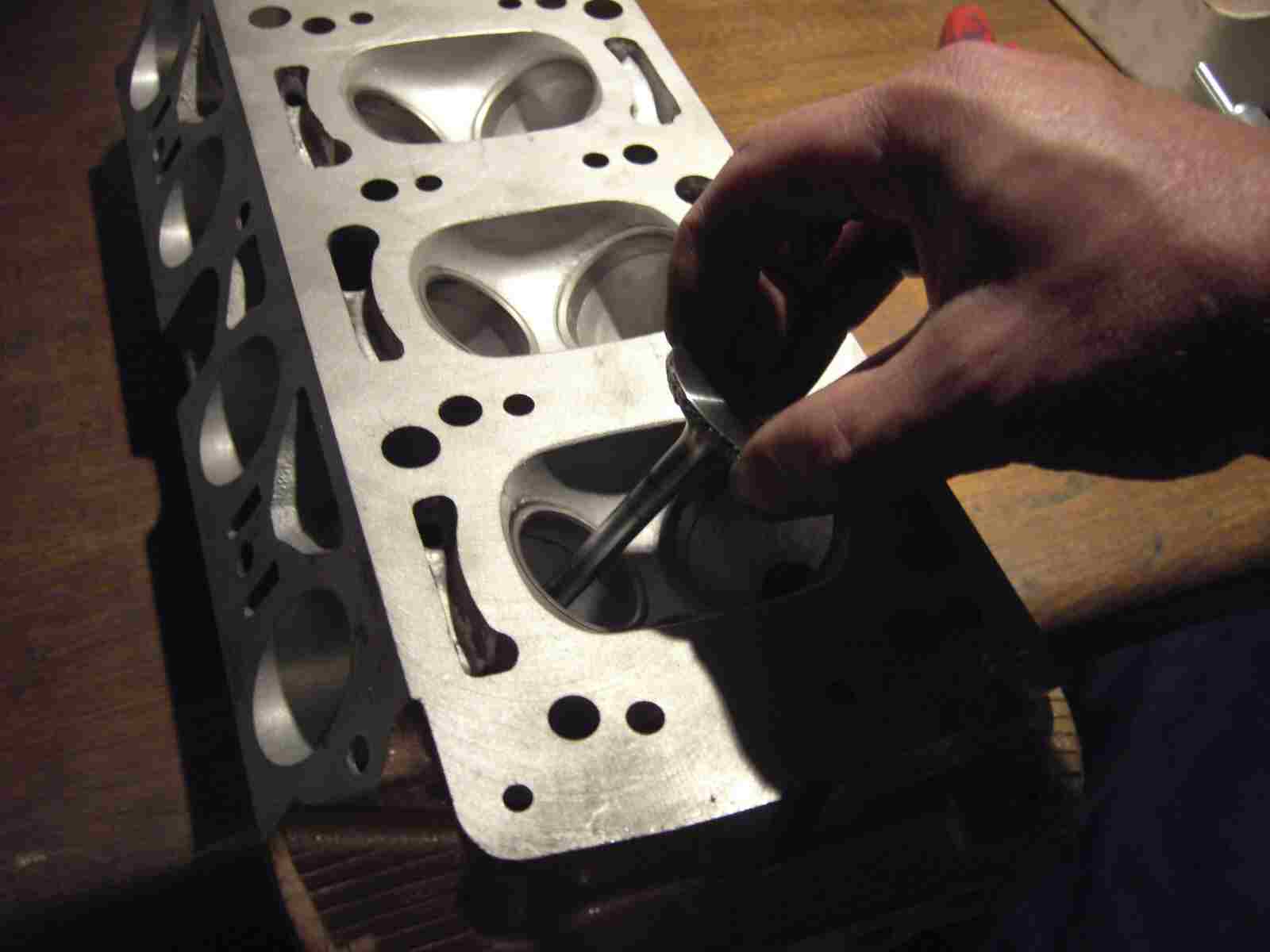

Ventil in den Zylinderkopf stecken!
|
|
|
|
![PICT7928 PICT7928](../assets/images/PICT7928.jpg) |
|
|
|

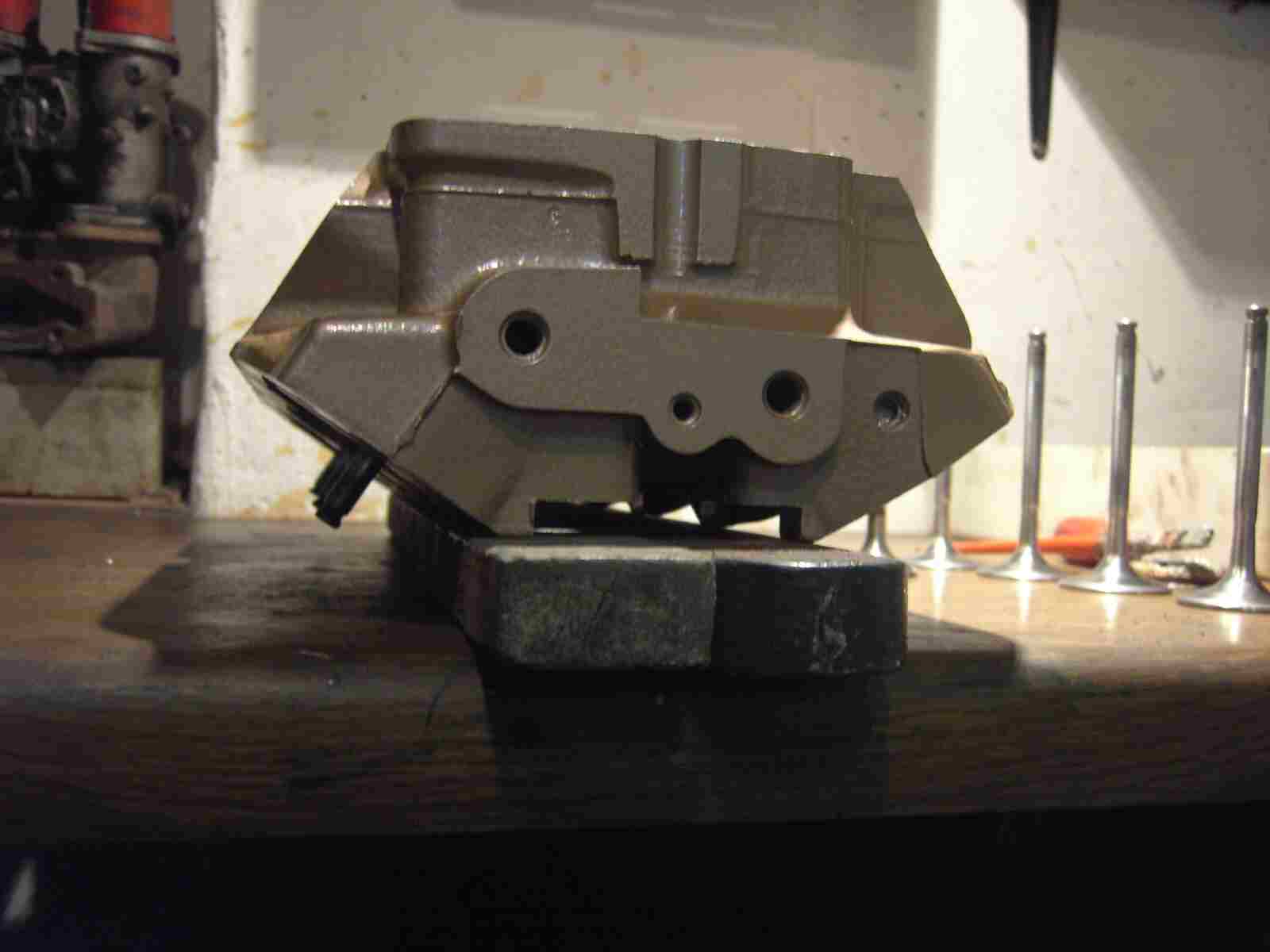

Den Zylinderkopf habe ich mit ein paar Holzlatten unterlegt, so steht der Ventilschaft schön im Freien.
|
|
|
|
![PICT7904 PICT7904](../assets/images/PICT7904.jpg) |
|
|
|

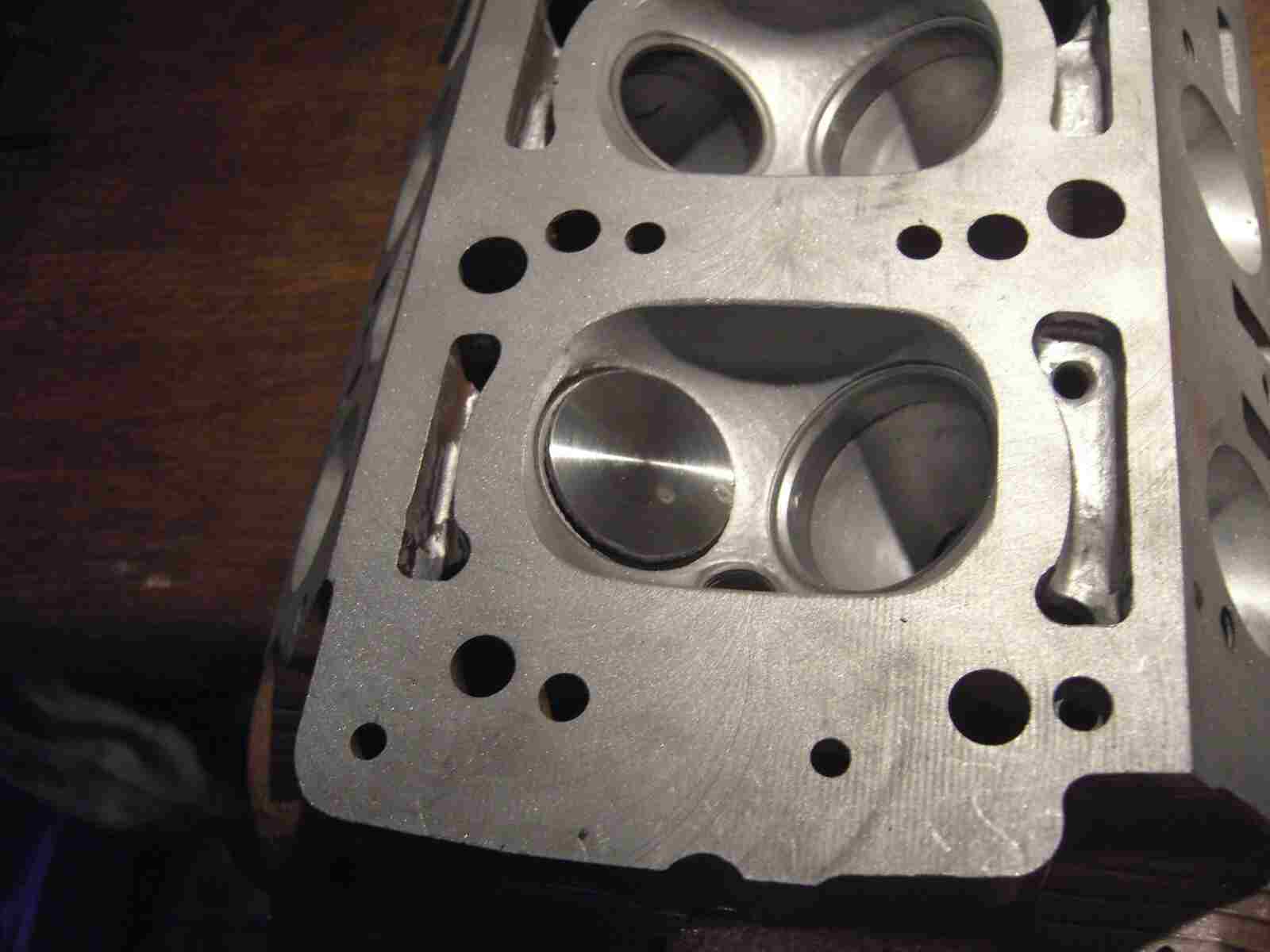

Ventil liegt schön im Ventilsitz!
|
|
|
|
![PICT7905 PICT7905](../assets/images/PICT7905.jpg) |
|
|
|

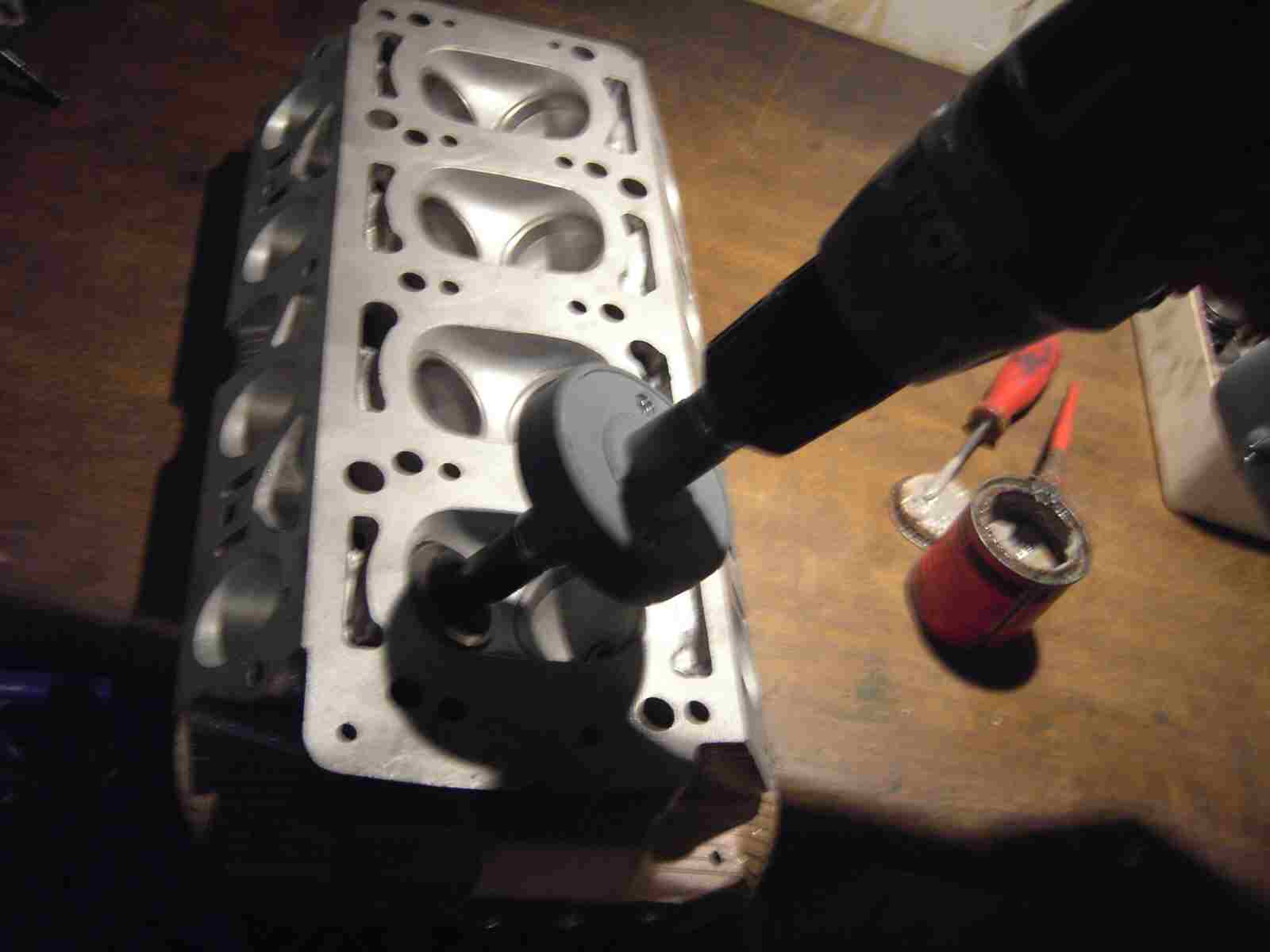

Jetzt kommt das Ventileinschleifgerät, mit der Akkubohrmaschine, zum Einsatz. So, wie ich es hier zeige, funktioniert es natürlich nicht. Man benötigt dazu beide Hände, aber eine benötige ich für die Kamera. Mit der einen Hand hält man die Bohrmaschine und mit der anderen das dicke Teil des Einschleifgerätes. Dadurch wird das Ventil mit dem Saugnapf nach rechts und links eingeschliffen. Dabei übt man fast keinen Druck aus und manchmal lasse ich kurz das Einschleifgerät los und dadurch dreht sich das Ventil einmal ganz um 360°. Die Einschleifposition wird dadurch verändert.
|
|
|
|
![PICT7906 PICT7906](../assets/images/PICT7906.jpg) |
|
|
|

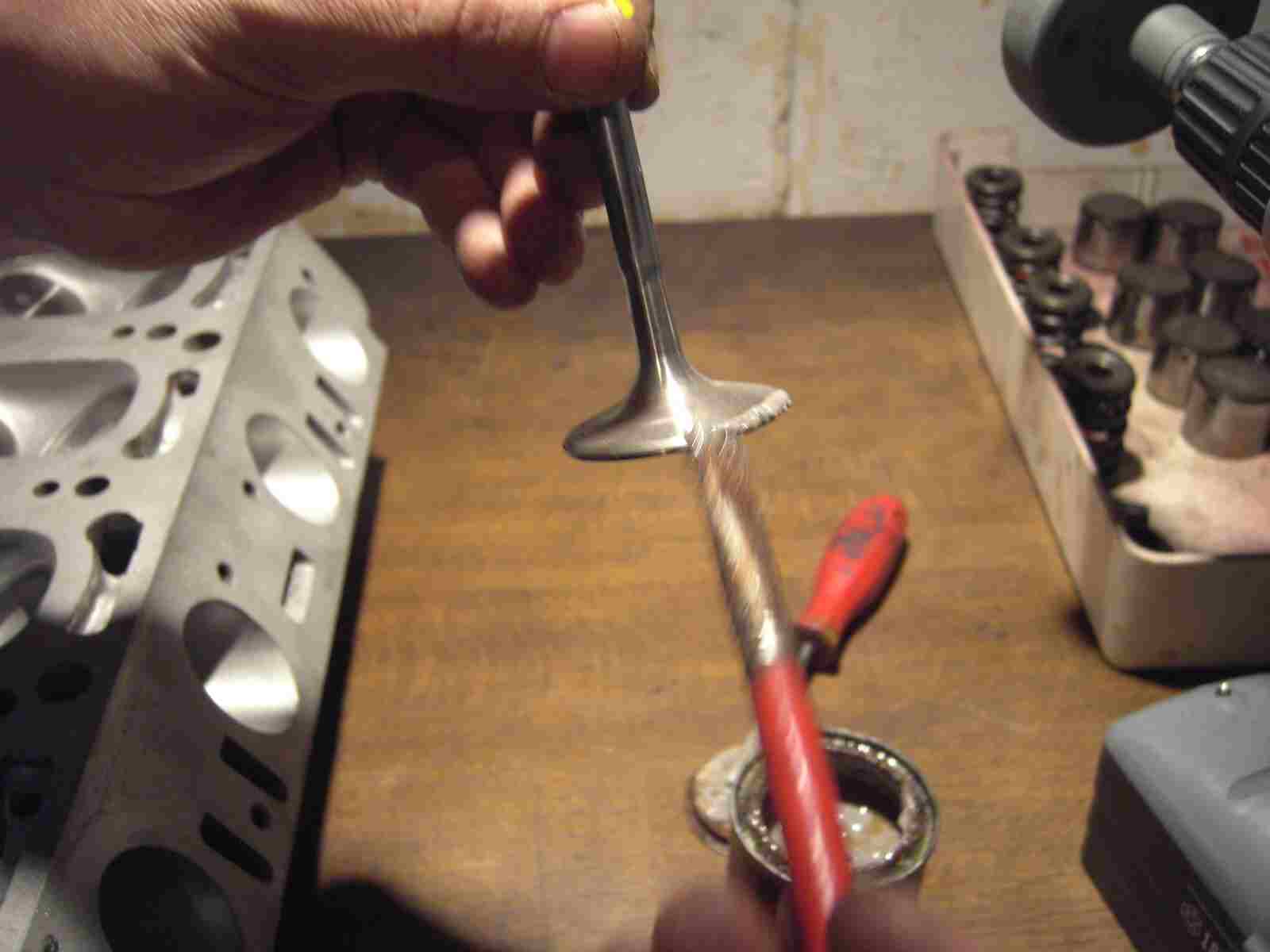

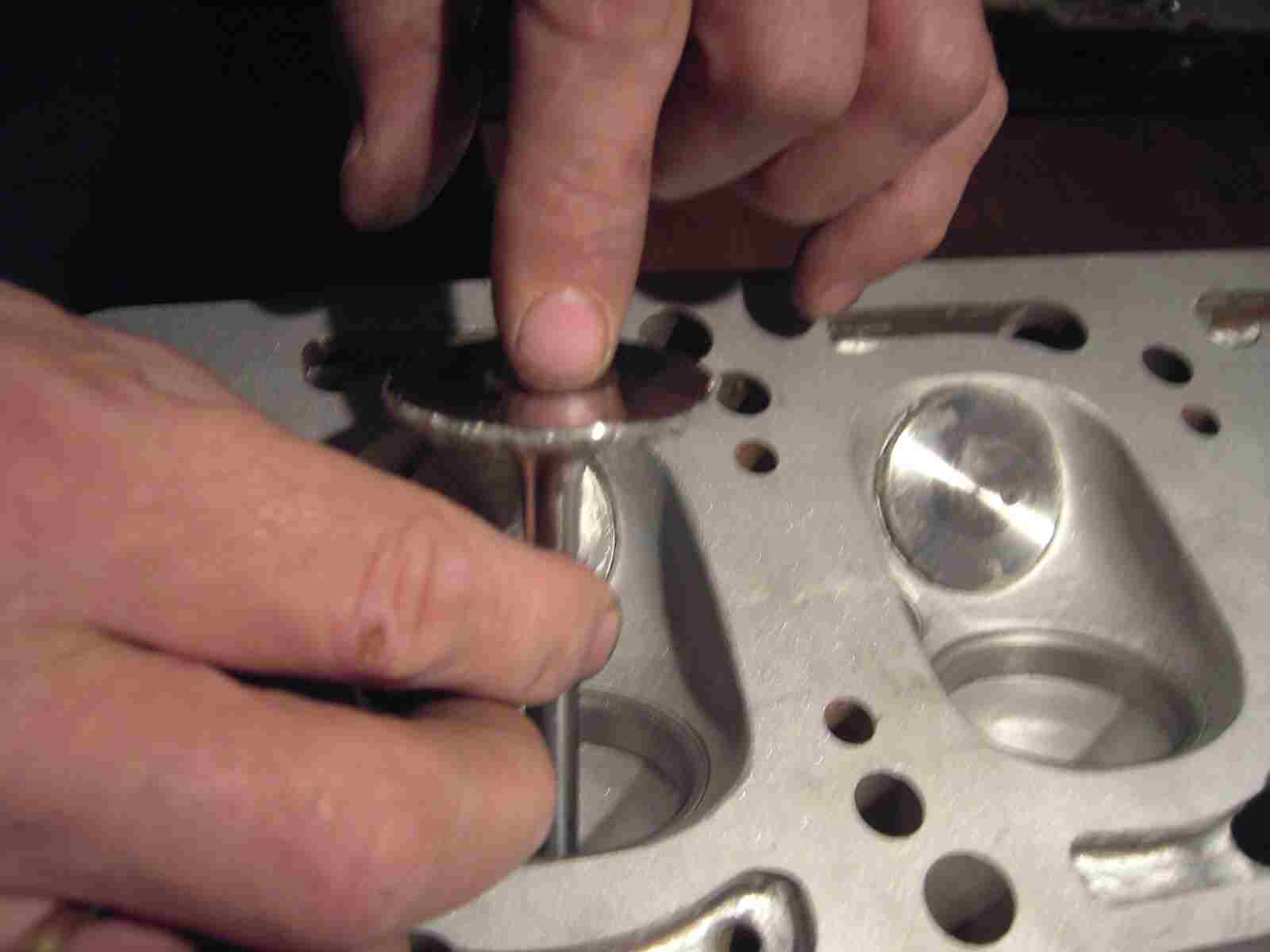

Um das Ganze zu beschleunigen, trage ich auf jedes Ventil die Vorschleifpaste auf!
|
|
|
|
![PICT7908 PICT7908](../assets/images/PICT7908.jpg) |
|
|
|
Ventile in den Zylinderkopf stecken!
|
|
|
|
![PICT7909 PICT7909](../assets/images/PICT7909.jpg) |
|
|
|

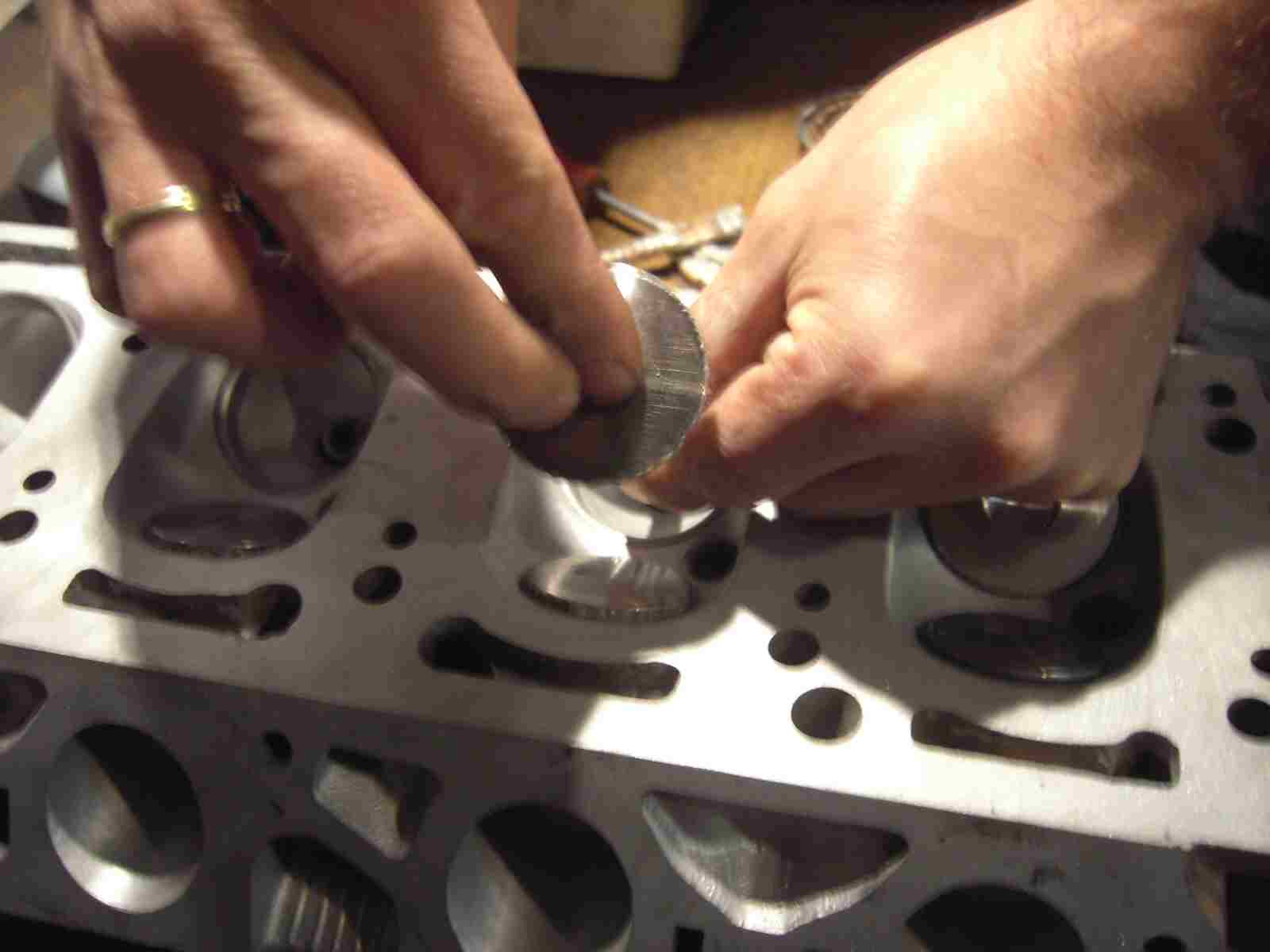

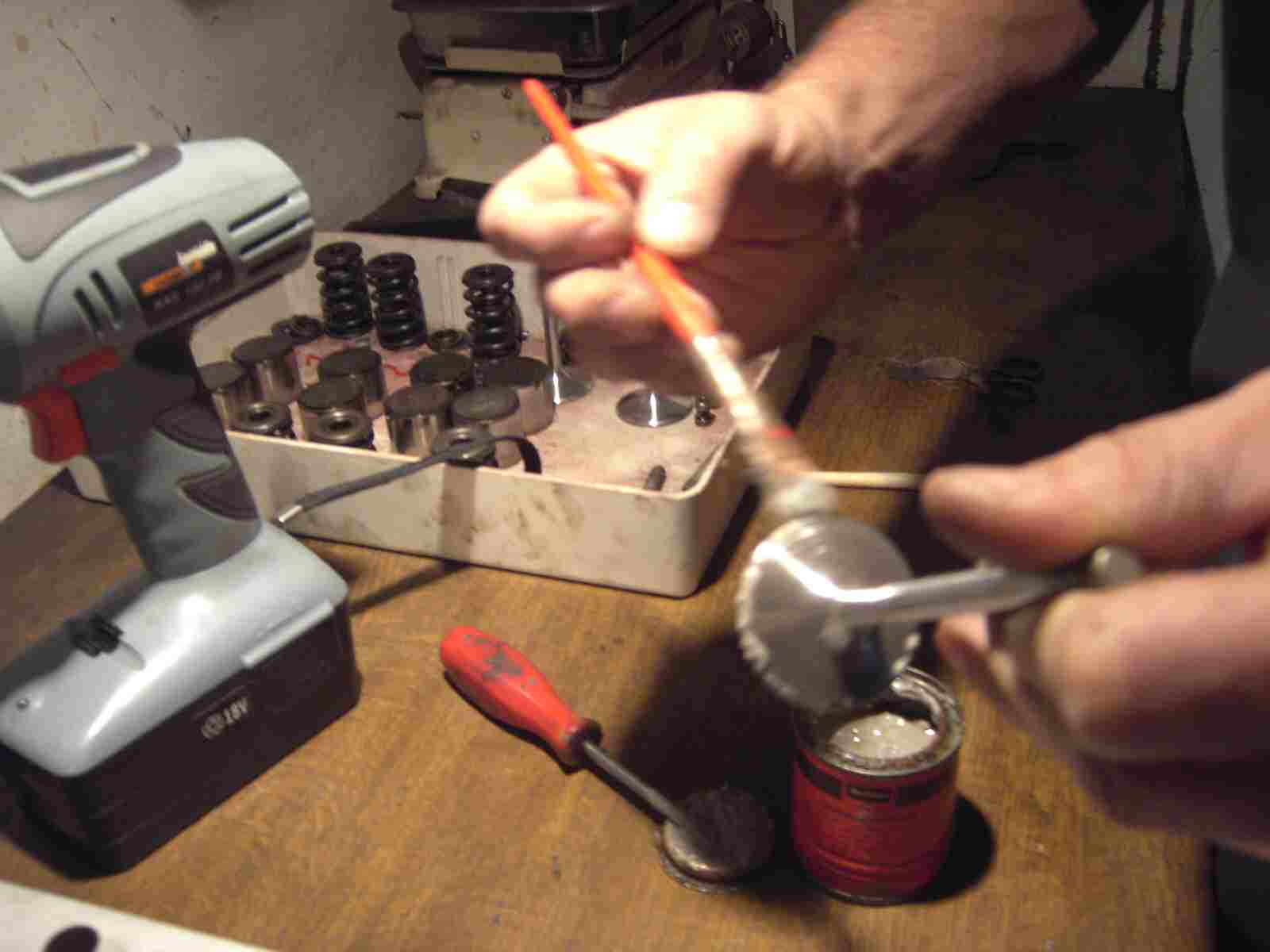

Und das nächste Ventil!
|
|
|
|
![PICT7910 PICT7910](../assets/images/PICT7910.jpg) |
|
|
|
Auf alle Ventile wird Schleifpaste aufgetragen und in den Kopf plaziert. Dann kann ich mit dem Einschleifgerät alle Ventile durch gehend einschleifen.
|
|
|
|
![PICT7913 PICT7913](../assets/images/PICT7913.jpg) |
|
|
|

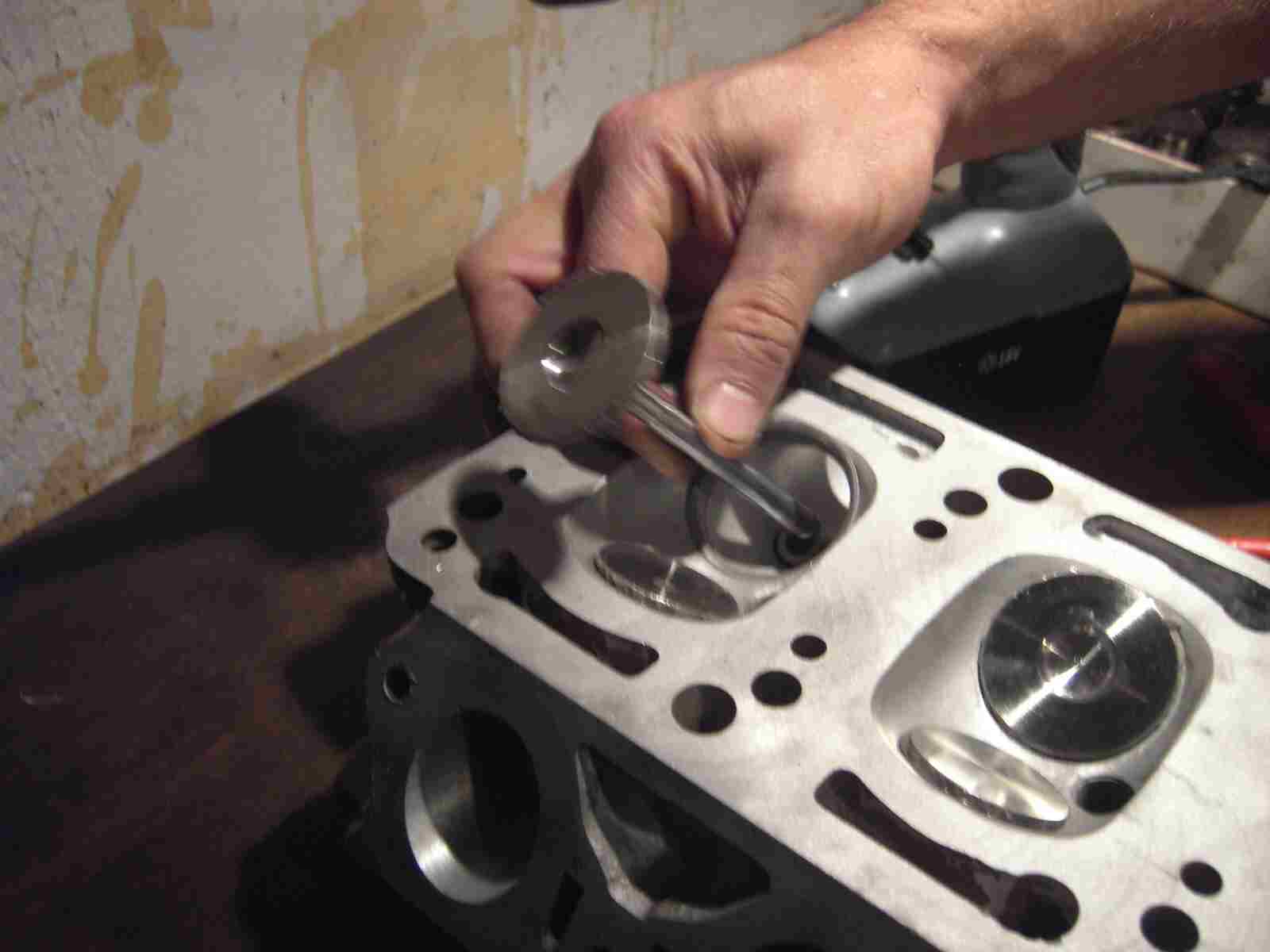

Ventil einsetzen!
|
|
|
|
![PICT7914 PICT7914](../assets/images/PICT7914.jpg) |
|
|
|

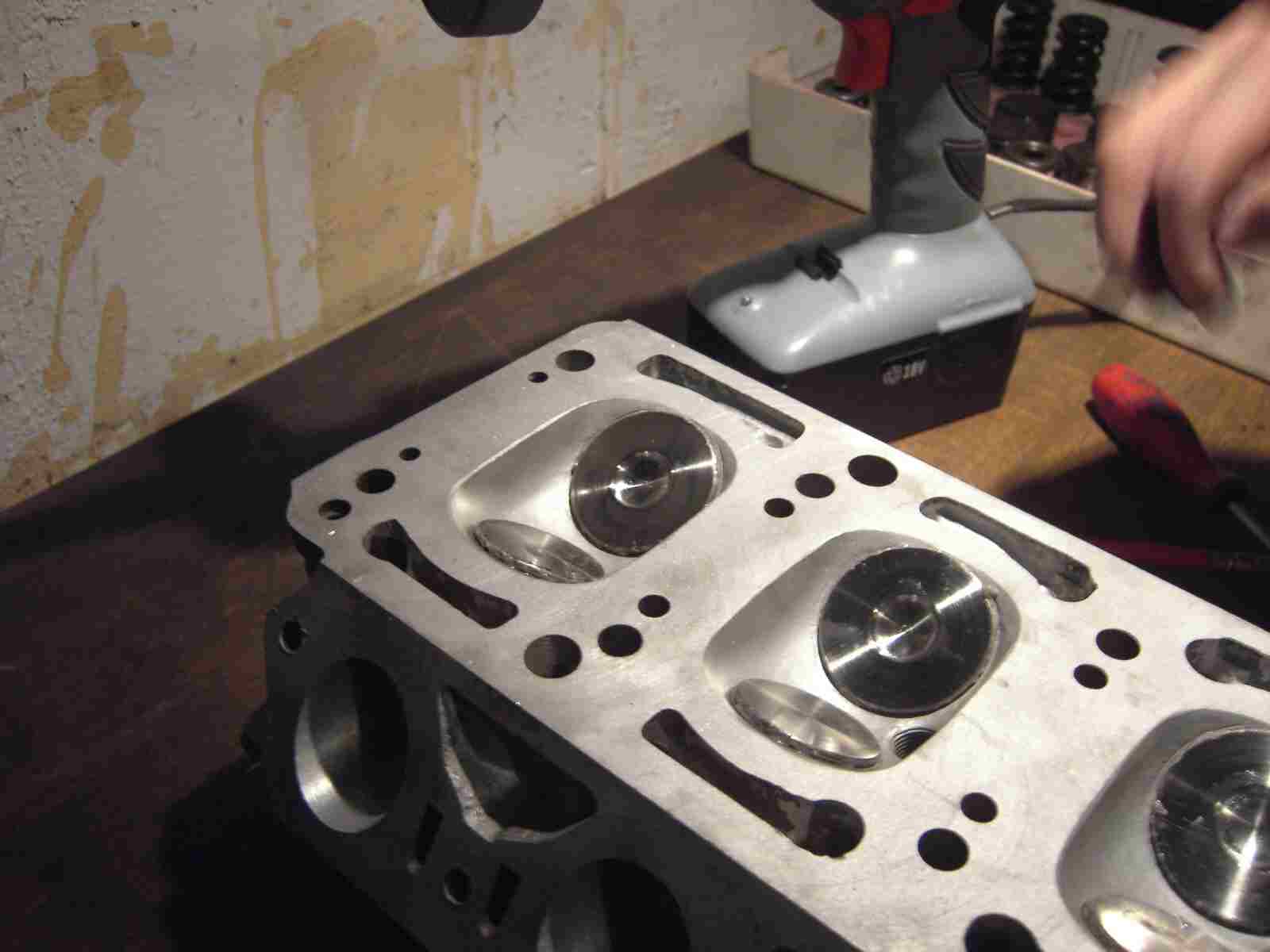

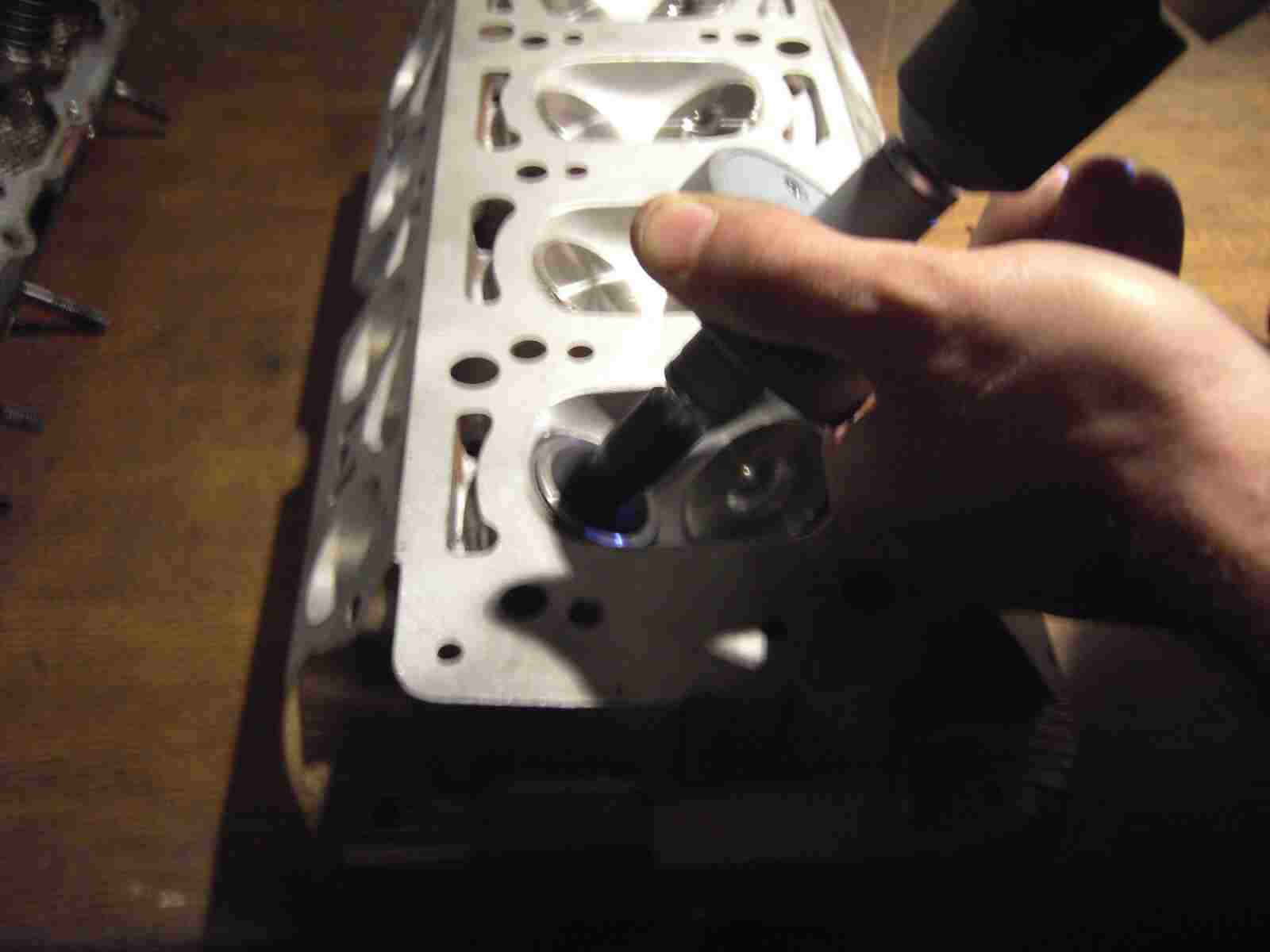

So fertig, alle Ventile sind jetzt zum Schleifen vorbereitet!
|
|
|
|
![PICT7917 PICT7917](../assets/images/PICT7917.jpg) |
|
|
|
Und jetzt wird eingeschliffen und zwar diesmal mit beiden Händen.
|
|
|
|
![PICT7919 PICT7919](../assets/images/PICT7919.jpg) |
|
|
|

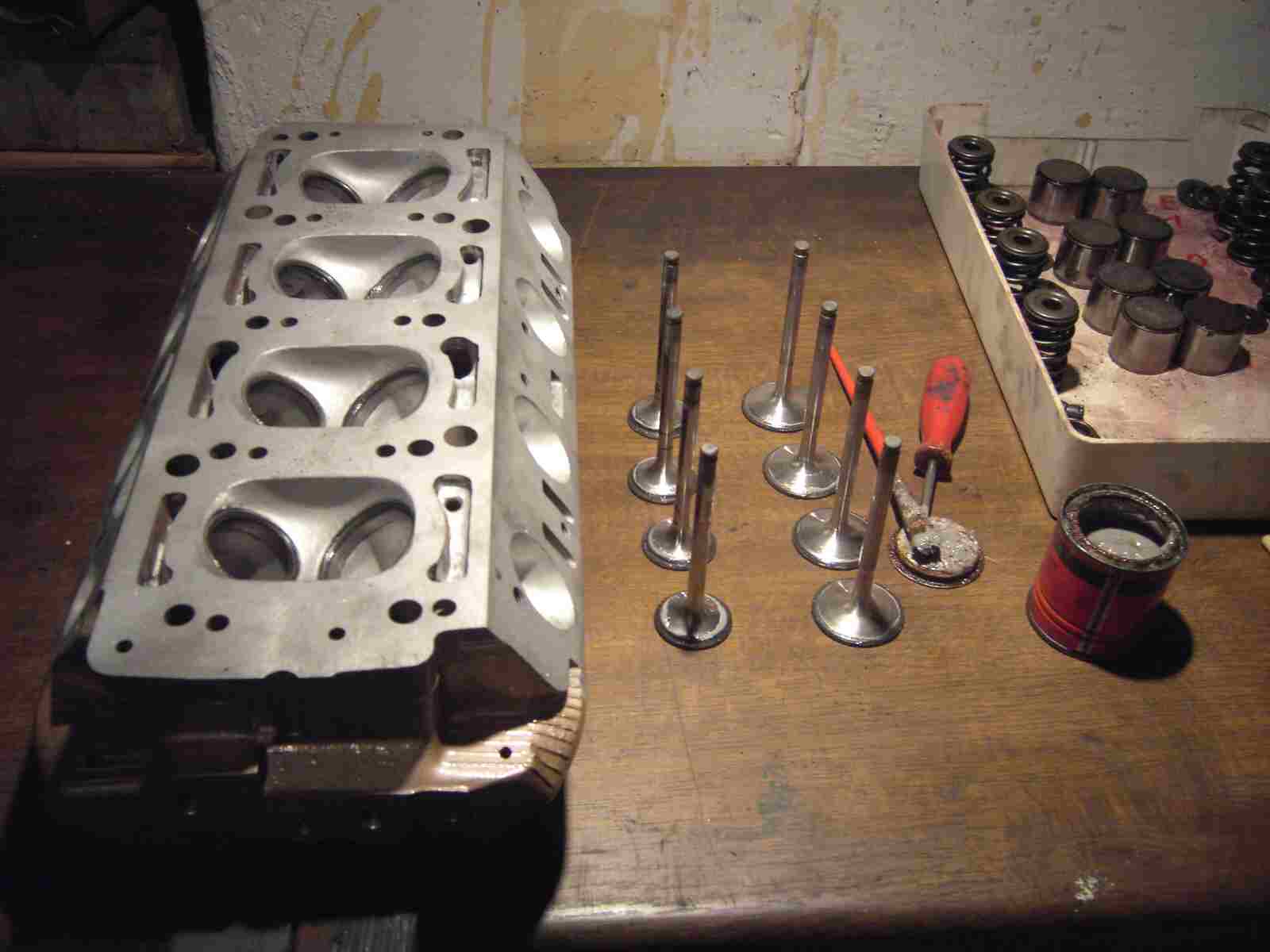

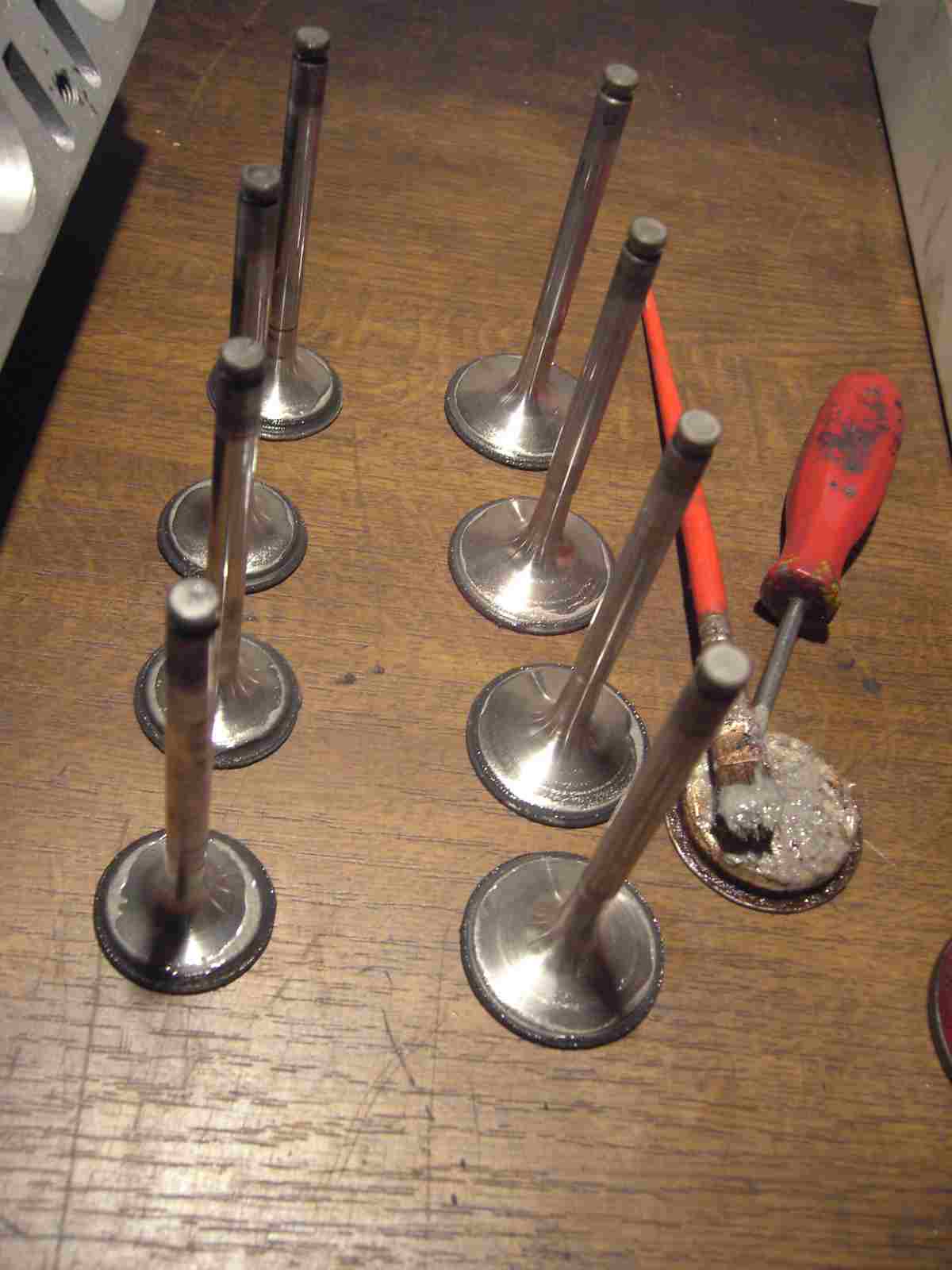

Die Ventile sind nun vorgeschliffen worden und aus dem Zylinderkopf entfernt. Achtung, die Ventile jetzt bloss nicht mehr verwechseln, ansonsten werden diese nie dicht!
|
|
|
|
![PICT7920 PICT7920](../assets/images/PICT7920.jpg) |
|
|
|
Und wie sind nun das Einschleifergebnis aus?
|
|
|
|
![PICT7922 PICT7922](../assets/images/PICT7922.jpg) |
|
|
|

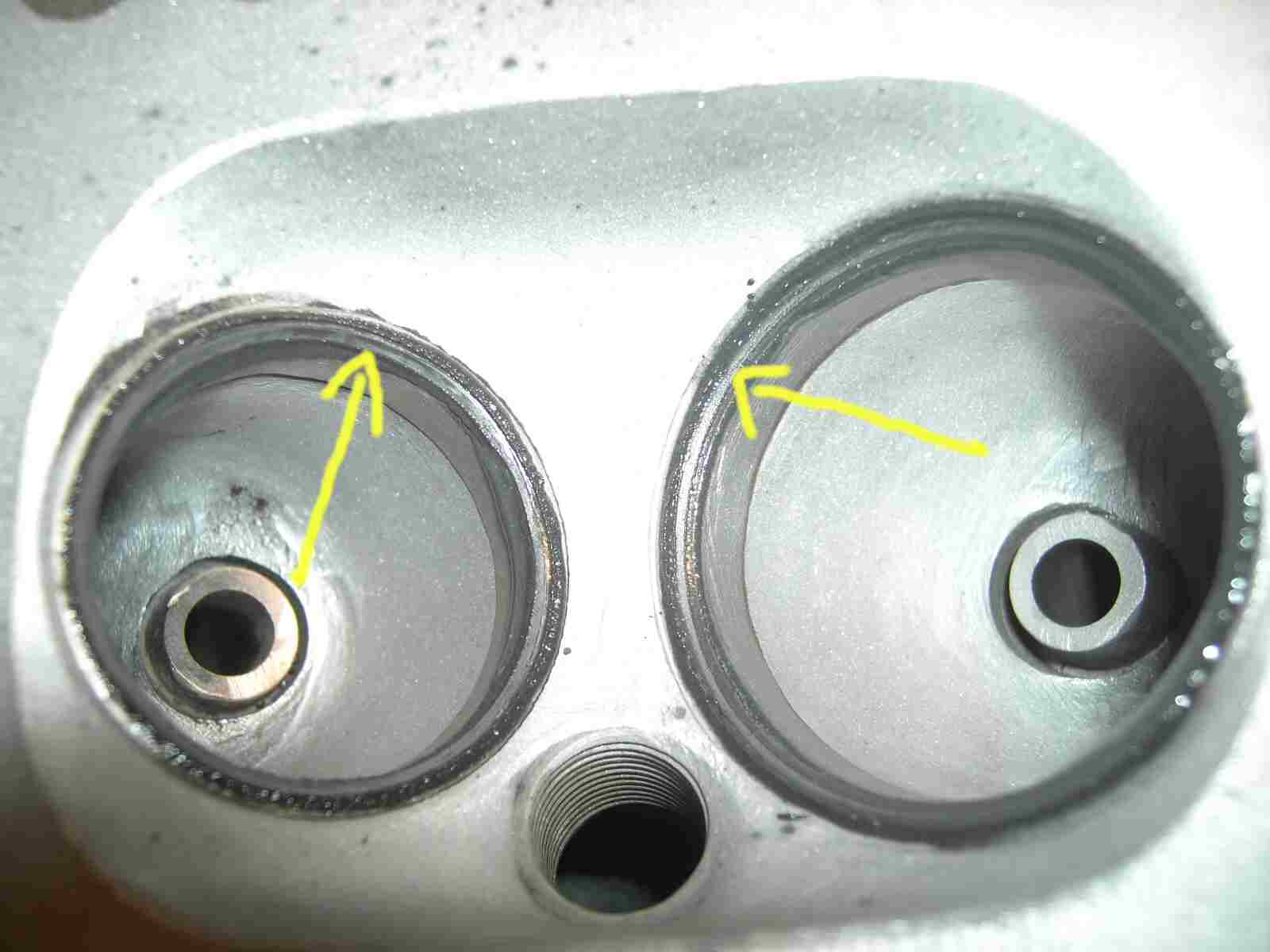

Am Ventilsitz muss ringsrum ein gleichmässiger, blanker Rand entstehen. Sollte eine Unterbrechung vorhanden sein, dann müßt Ihr dieses Ventil noch einmal einsetzen und mit der Vorschleifpaste einschleifen. Eine Dichtsheitsprobe würde bei einem unterbrochenen Rand nicht erfolgreich verlaufen.
|
|
|
|
![PICT7924 PICT7924](../assets/images/PICT7924.jpg) |
|
|
|

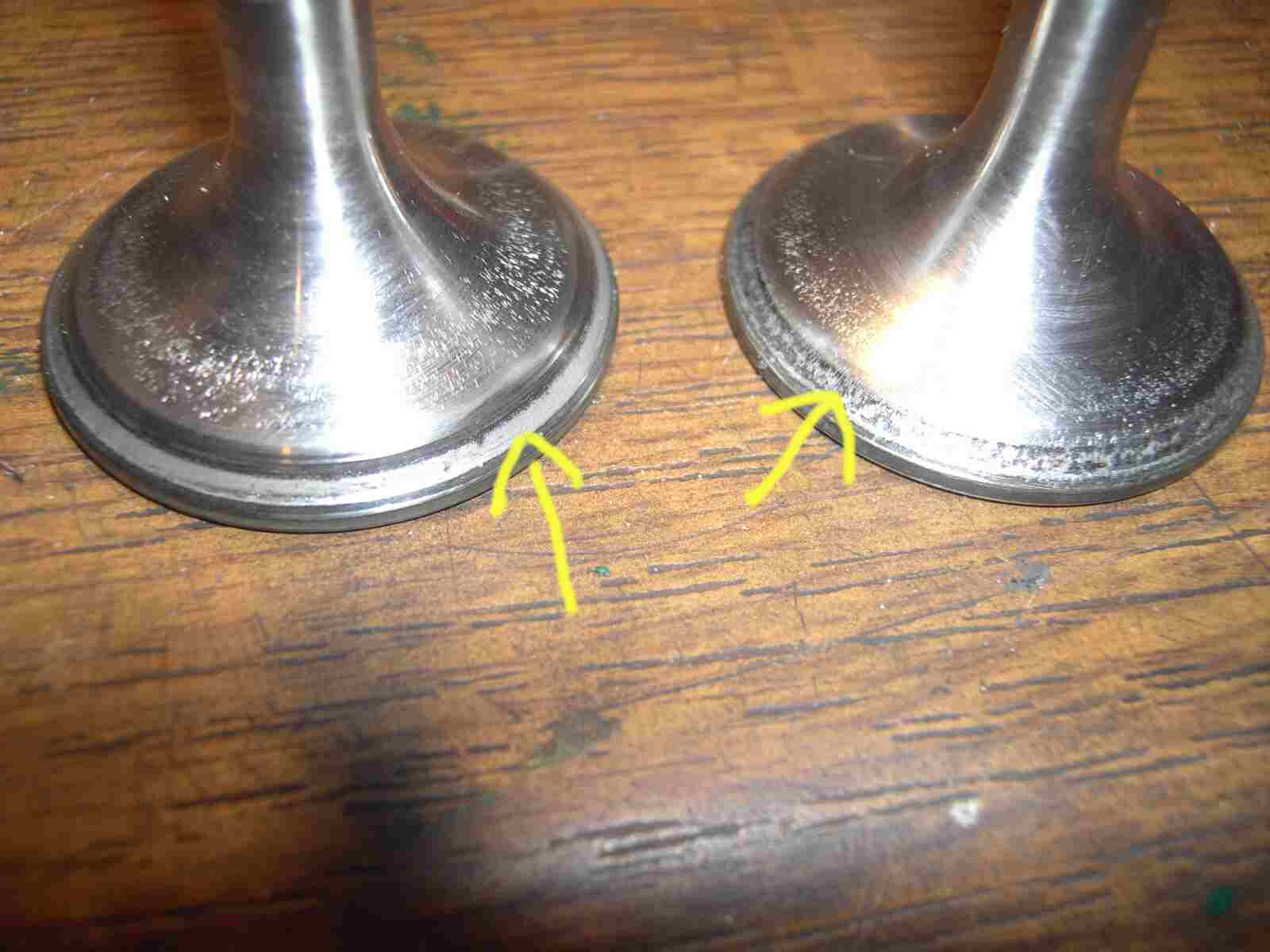

Und das Gleiche gilt auch für das Ventil. Es muss ein gleichmässiger, blanker Rand entstehen und nicht wie das Auslassventil rechts. Es hat noch viele unterbrochene Stellen und kann nicht dicht sein. Es ist beim Auslassventil aber normal, weil es höheren Temperaturen ausgesetzt ist. Gerade, wie hier beim Turbomotor!
|
|
|
|
![PICT7930 PICT7930](../assets/images/PICT7930.jpg) |
|
|
|

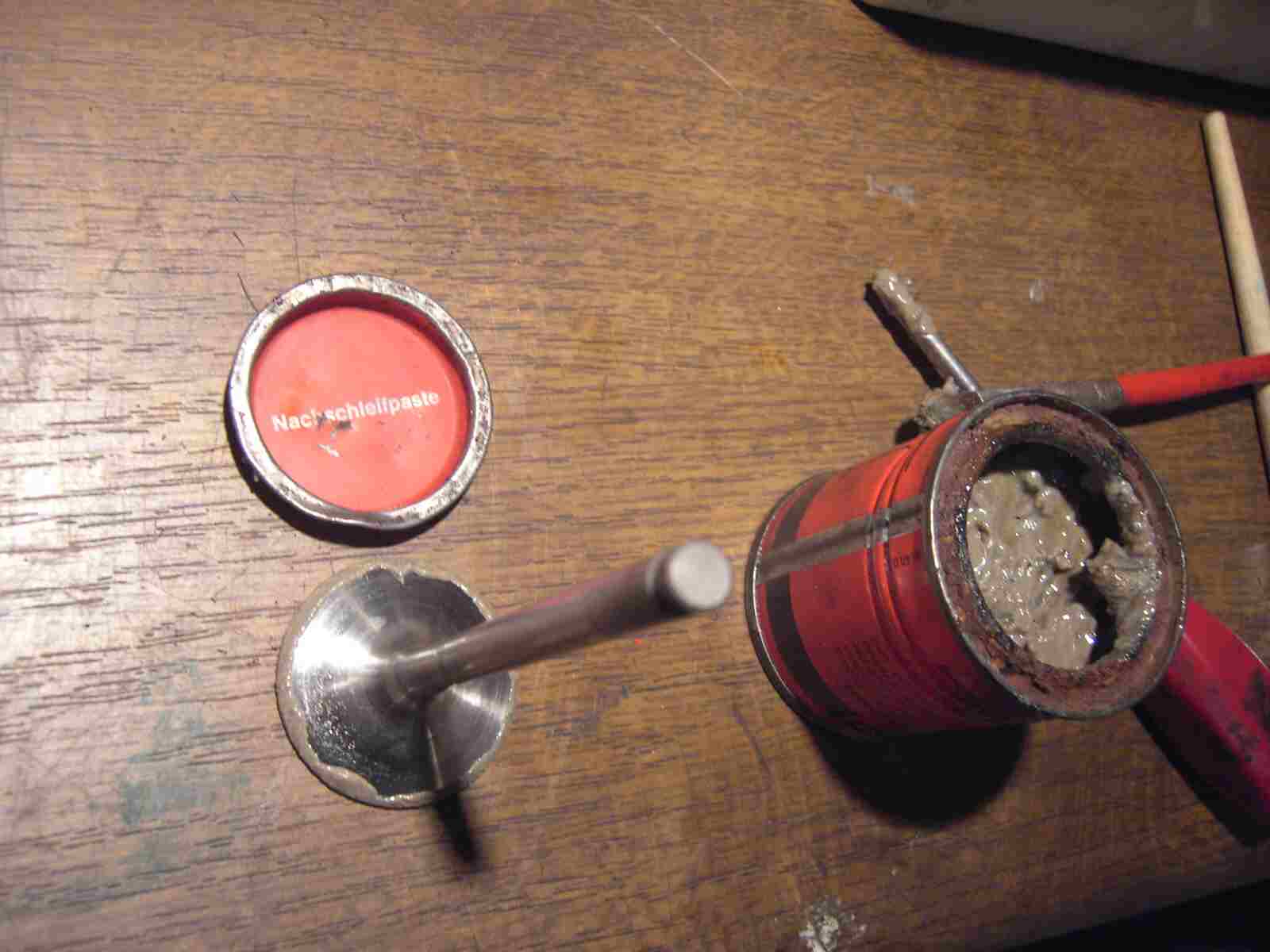

Ich verwende als nächstes die feine Nachschleifpaste. Diese wird, wie die Vorschleifpaste, auf das Ventil aufgetragen. Übrigens, meine Dose mit Ventilschleifpaste ist schon über 10 Jahre alt und reicht noch für einige Zylinderköpfe. Sollte die Schleifpaste mal ausgetrocknet sein, dann nehmt etwas Motoröl und rührt damit wieder einen schönen Brei auf.
|
|
|
|
![PICT7932 PICT7932](../assets/images/PICT7932.jpg) |
|
|
|

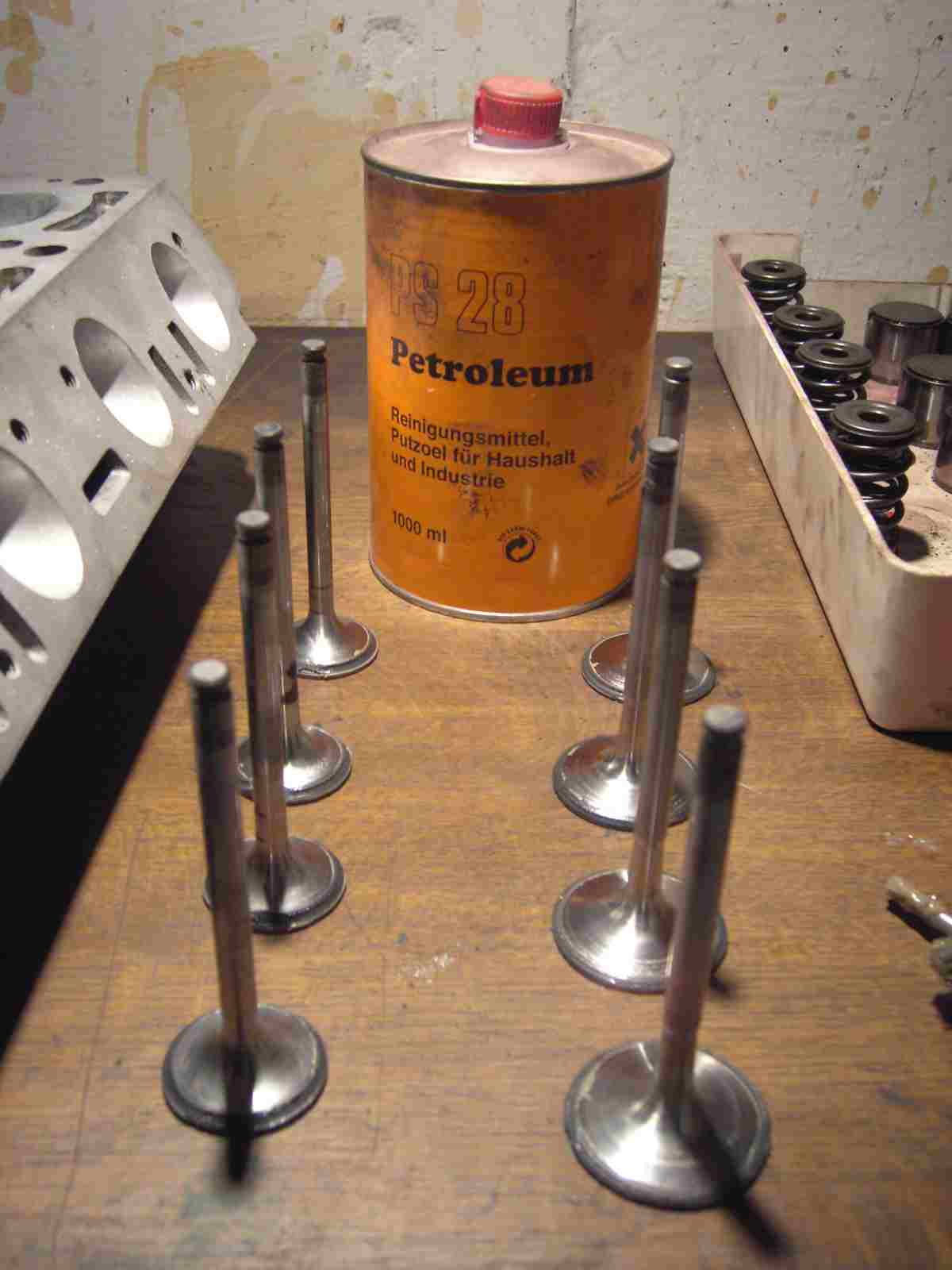

Die Ventile sind nun alle mit der Feinschleifpaste nachgeschliffen worden und sehen am Dichtrand ganz gut aus. Hinten könnt ihr eine DosePetroleum sehen. Mit Petroleum werden die Ventile von der Schleifpaste befreit.
|
|
|
|
![PICT7934 PICT7934](../assets/images/PICT7934.jpg) |
|
|
|

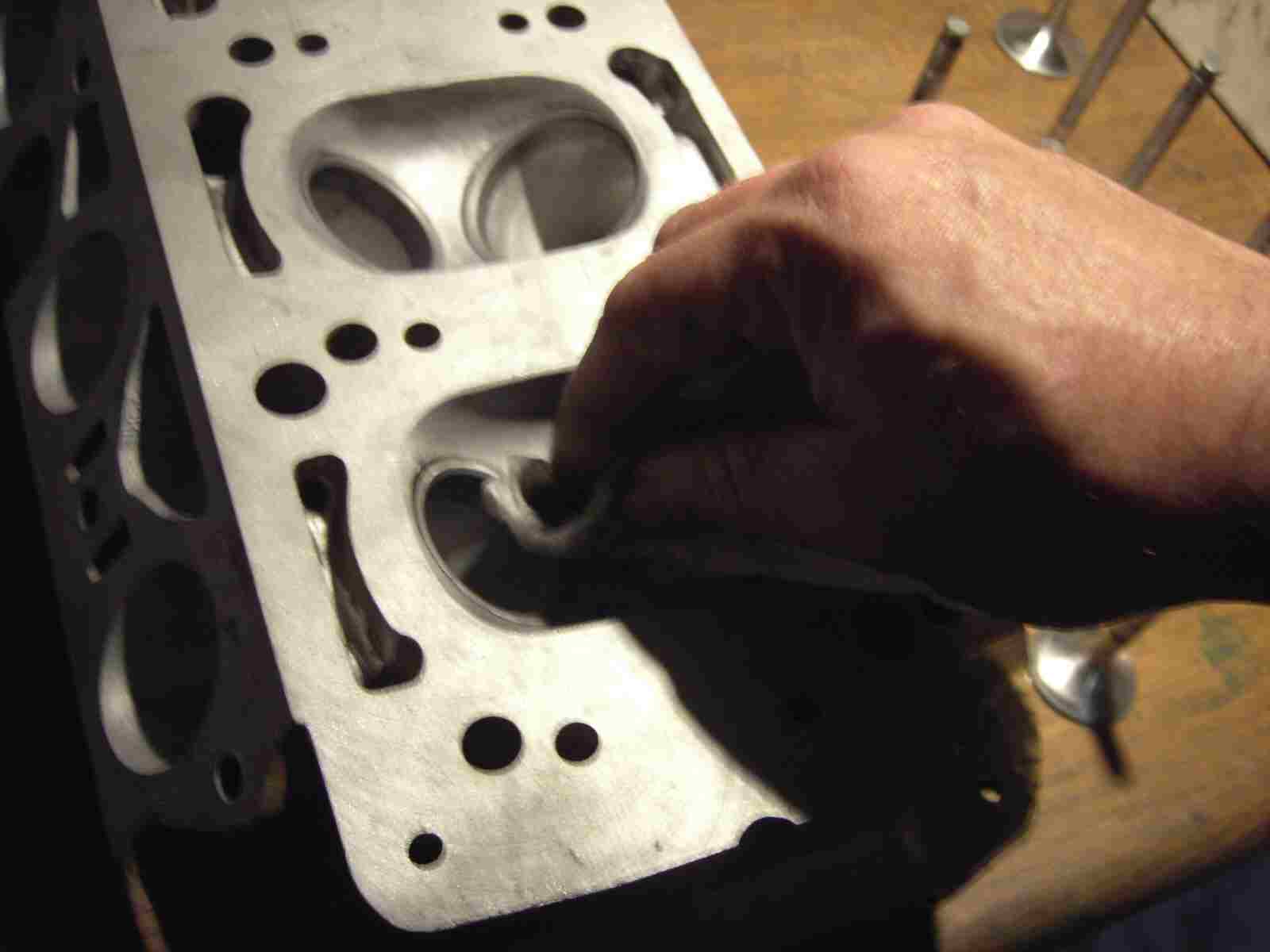

Der Ventilsitzring wird auch mit Petroleum gesäubert.
|
|
|
|
![PICT7936 PICT7936](../assets/images/PICT7936.jpg) |
|
|
|

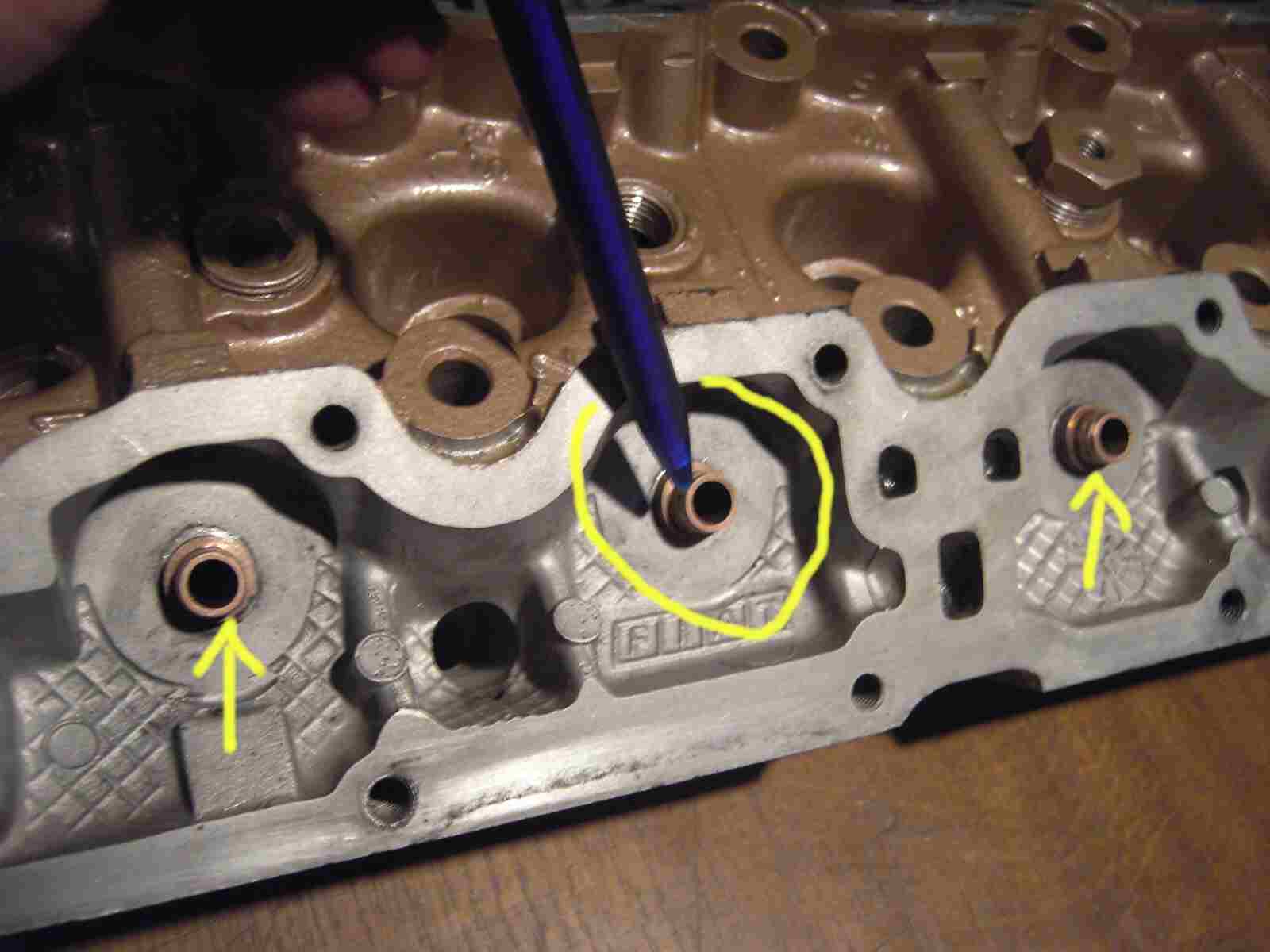

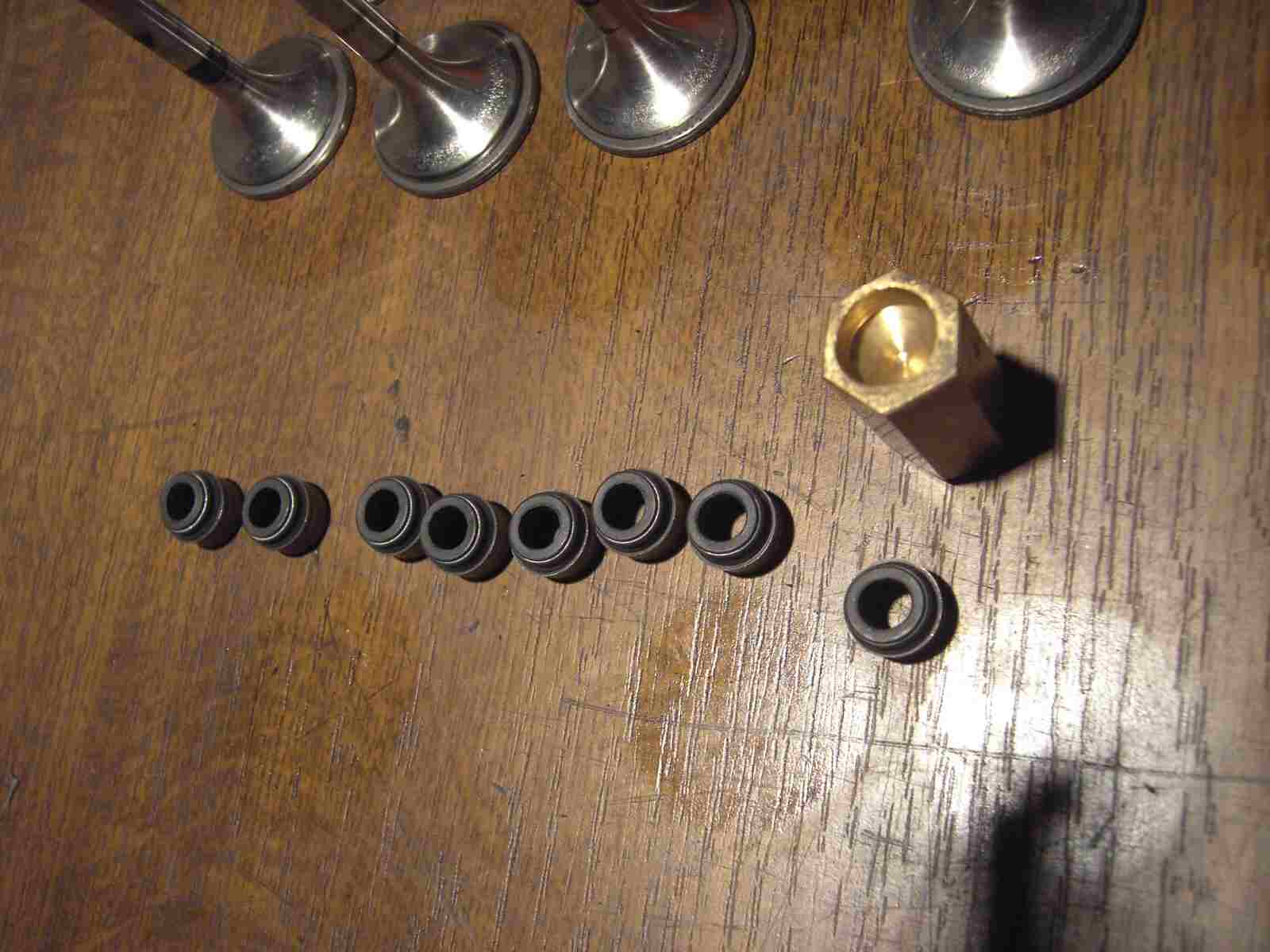

Das sind die Ventilführungen! Diese sind beim Turbomotor in Rotguss (Messing mit hohem Anteil an Kupfer) ausgeführt. Am Beta bestehen dies aus Grauguss.
|
|
|
|
![PICT7937 PICT7937](../assets/images/PICT7937.jpg) |
|
|
|

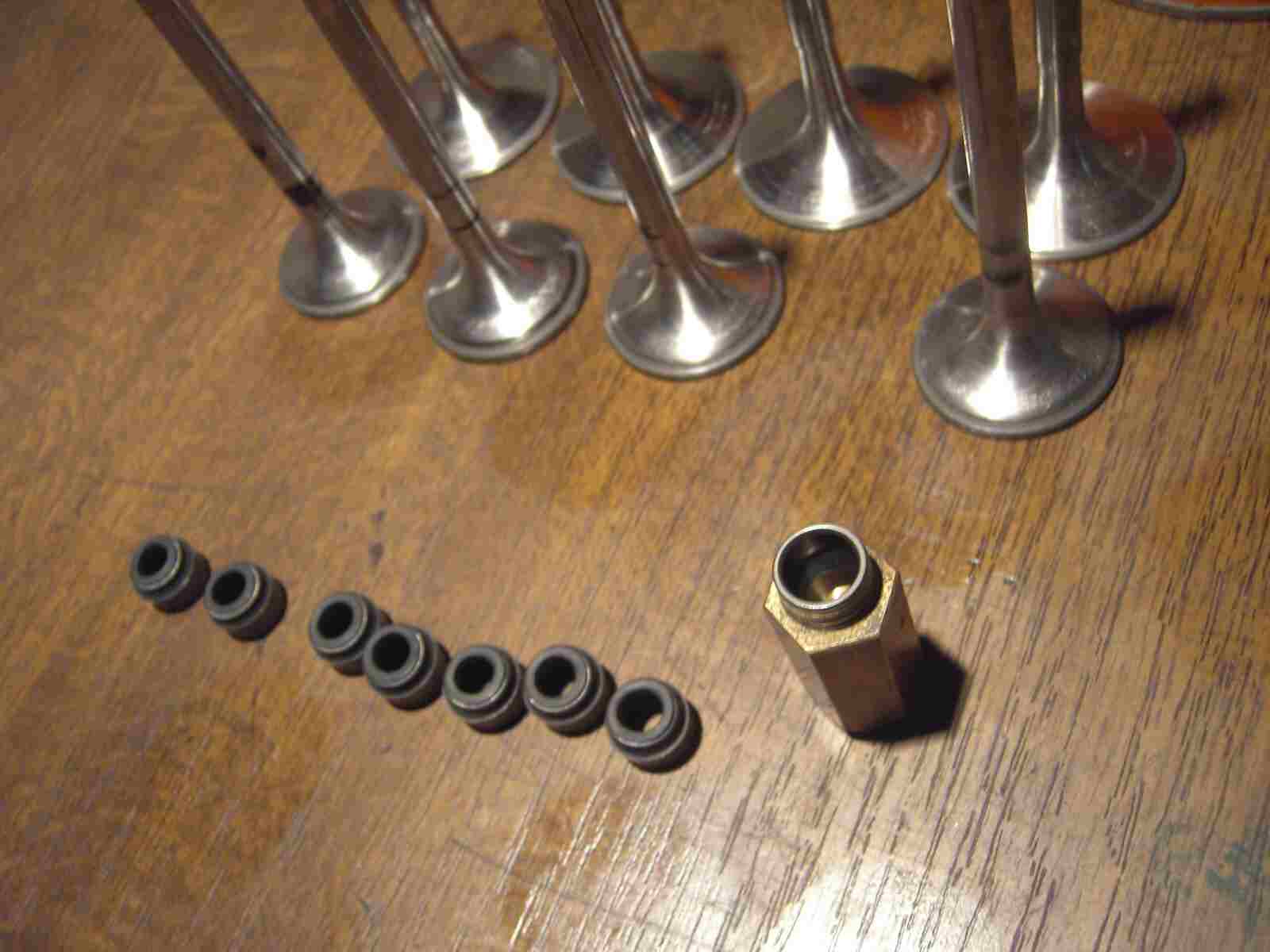

Bevor ich die Dichtheitsprüfung durchführe, müssen die Ventilschaftdichtungen montiert werden. Dafür habe ich in ein Messingsechskant ein Loch gebohrt, das größer als das Gummi ist und denoch auf den Blechring drückt. Wenn Ihr nicht so ein Teil anfertigen könnt, dann nehmt einfach eine passende Nuss aus Eurem Werkzeugbestand! Geht auch!
|
|
|
|
![PICT7938 PICT7938](../assets/images/PICT7938.jpg) |
|
|
|

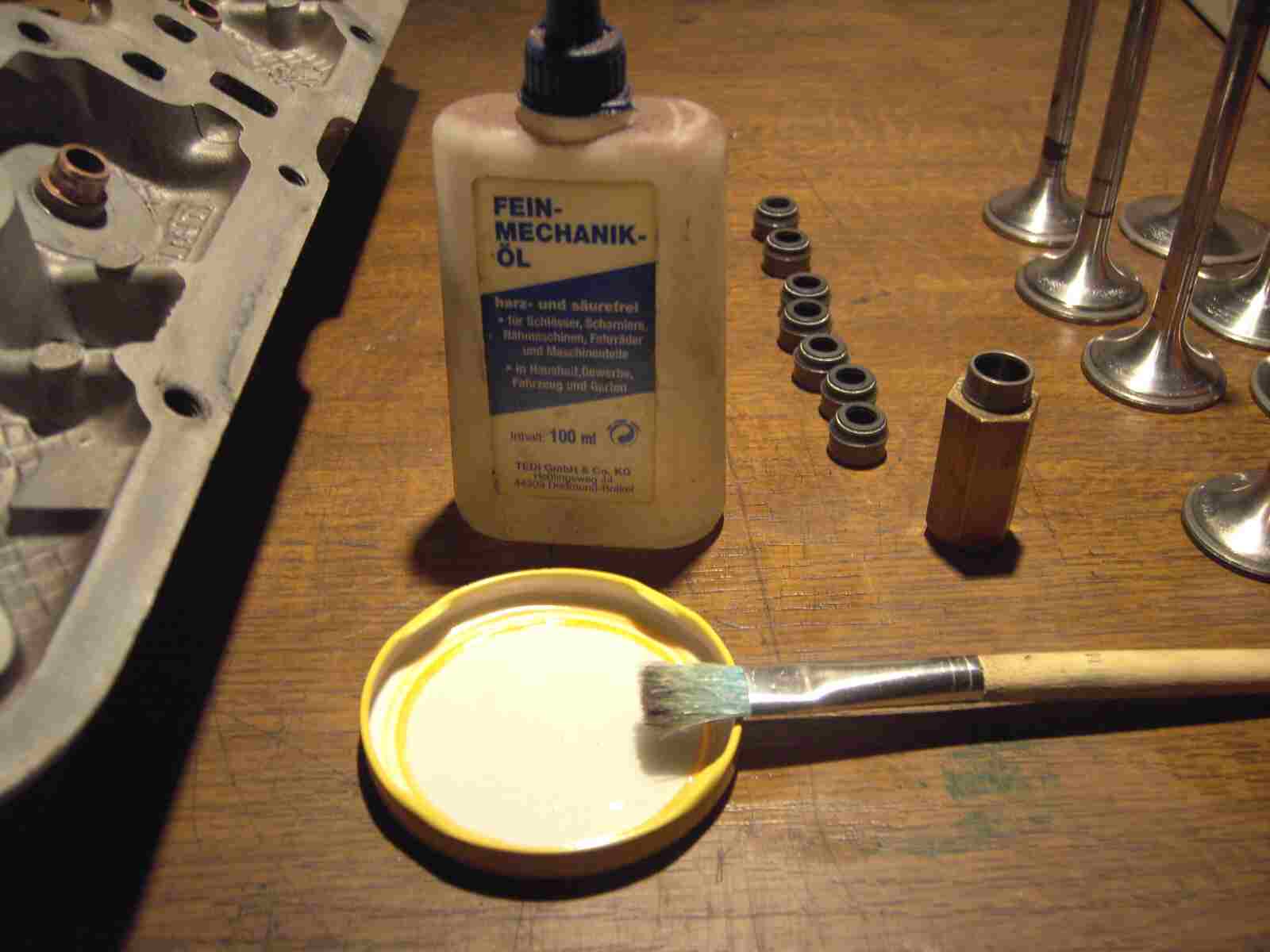

So sieht die Ventilschaftdichtung in meinem Messingteil aus.
|
|
|
|
![PICT7940 PICT7940](../assets/images/PICT7940.jpg) |
|
|
|
Als Profi benutze ich noch etwas Feinmechanikeröl und zwar für die Ventilschaftdichtung und für das Ventil.
|
|
|
|
![PICT7941 PICT7941](../assets/images/PICT7941.jpg) |
|
|
|

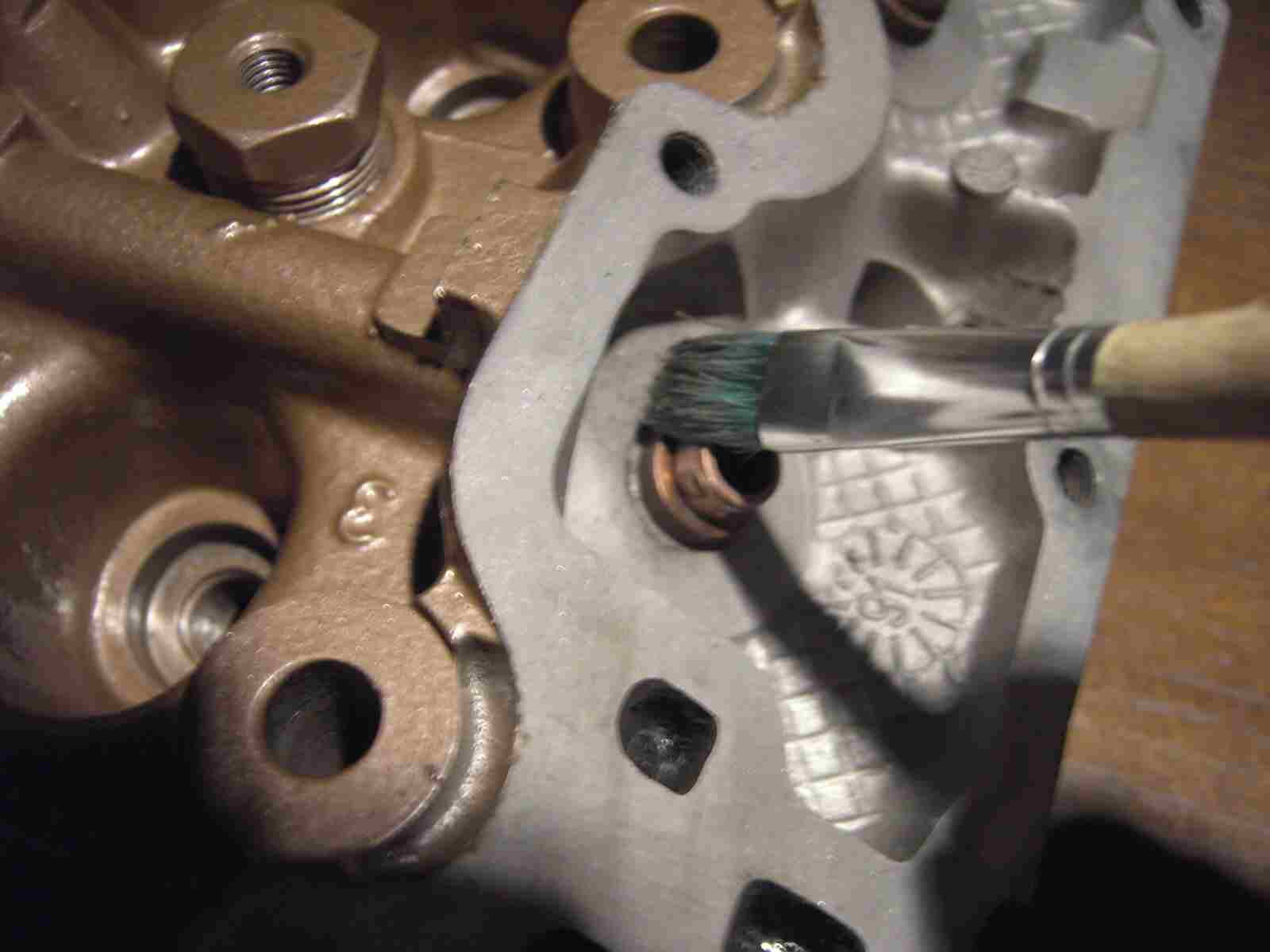

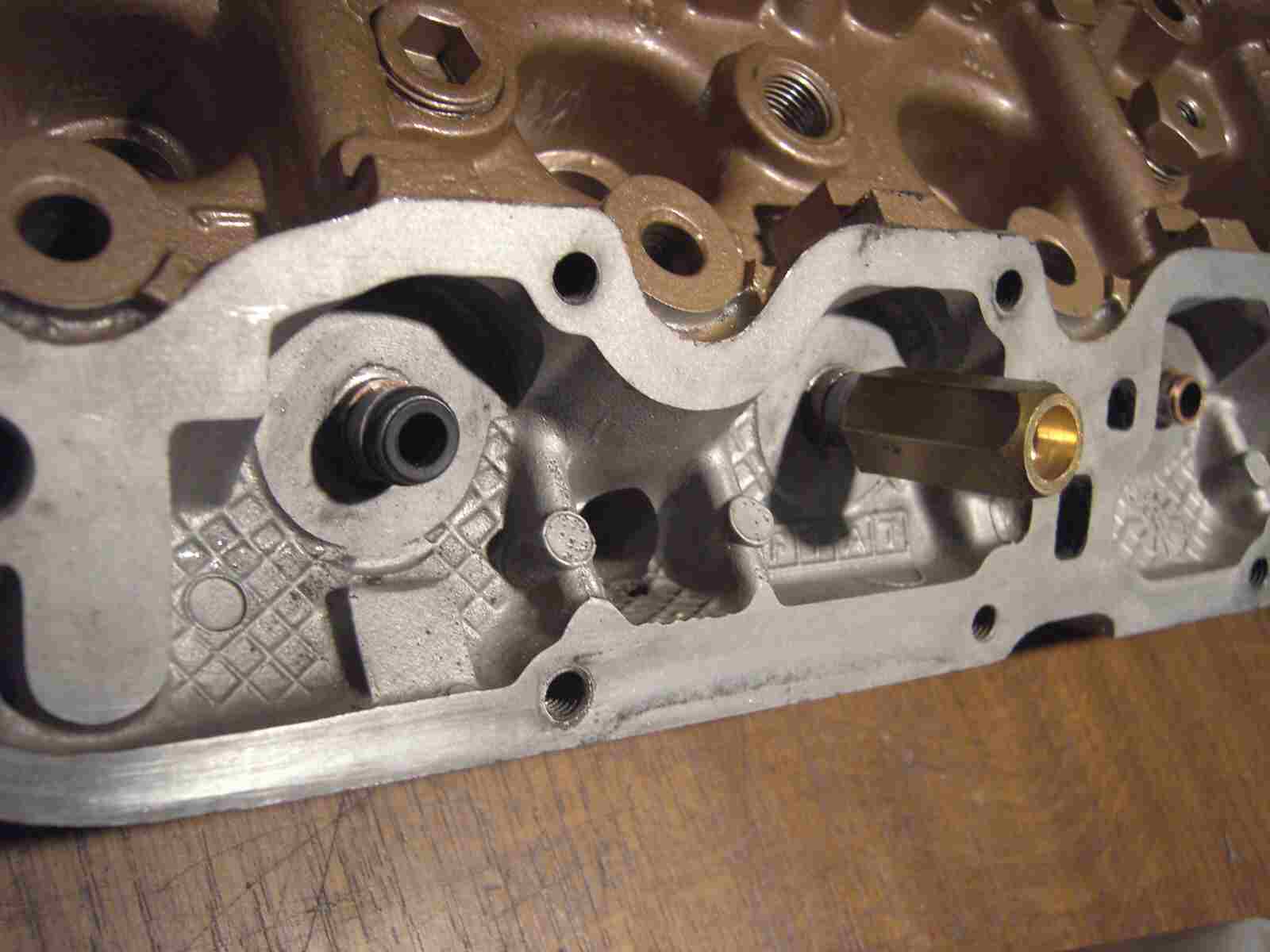

Als erstes streiche ich den Ventilführung mit dem Öl ein!
|
|
|
|
![PICT7943 PICT7943](../assets/images/PICT7943.jpg) |
|
|
|
Und dann wird die Ventilschaftdichtung mit meinem Spezialwerkzeug (Nuss geht auch) auf die Ventilführung getrieben, mit leichten schlägen! Klopft nicht zu fest, sonst wird die Dichtung beschädigt! Ob diese richtig sitzt, könnt Ihr am Absatz der Ventilführung sehen. Ist dieser nicht mehr vorhanden, ist die Dichtung richtig eingesetzt!
|
|
|
|
![PICT7945 PICT7945](../assets/images/PICT7945.jpg) |
|
|
|

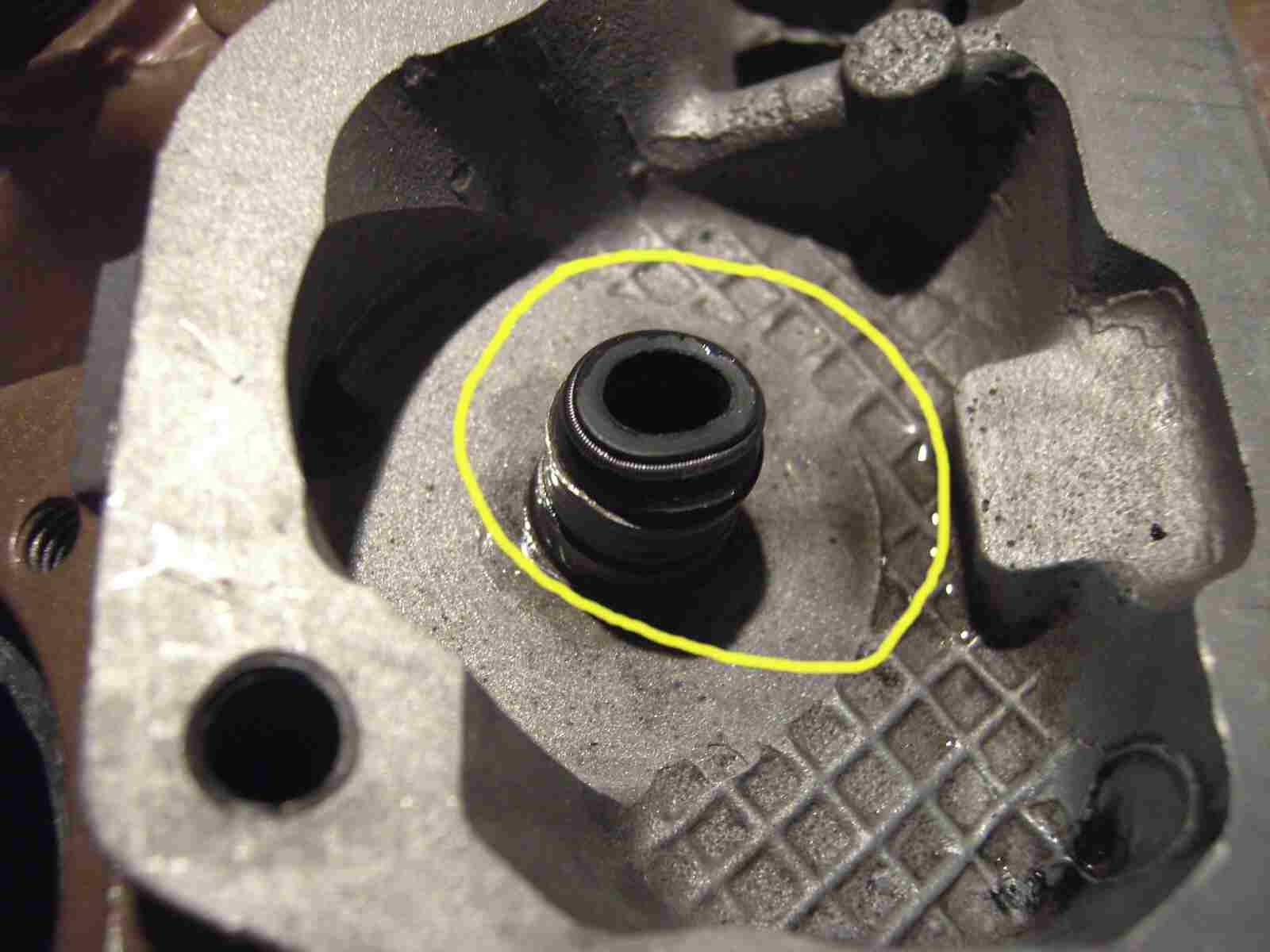

So soll es nicht aussehen! Diese Ventilschaftdichtung ist zu stark angeklopft worden und dazu krumm. Diese muss wieder entfernt werden!
|
|
|
|
![PICT7946 PICT7946](../assets/images/PICT7946.jpg) |
|
|
|

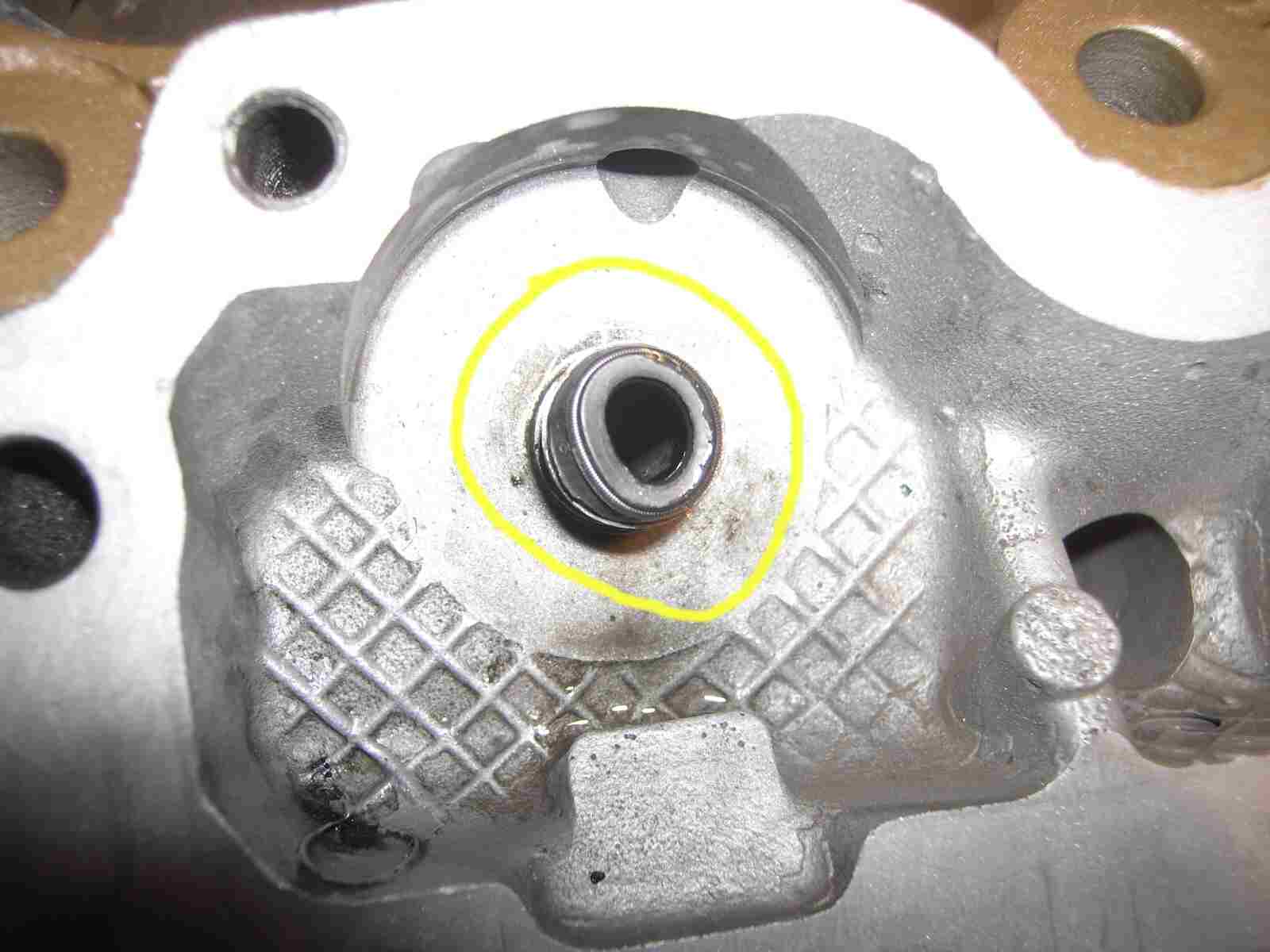

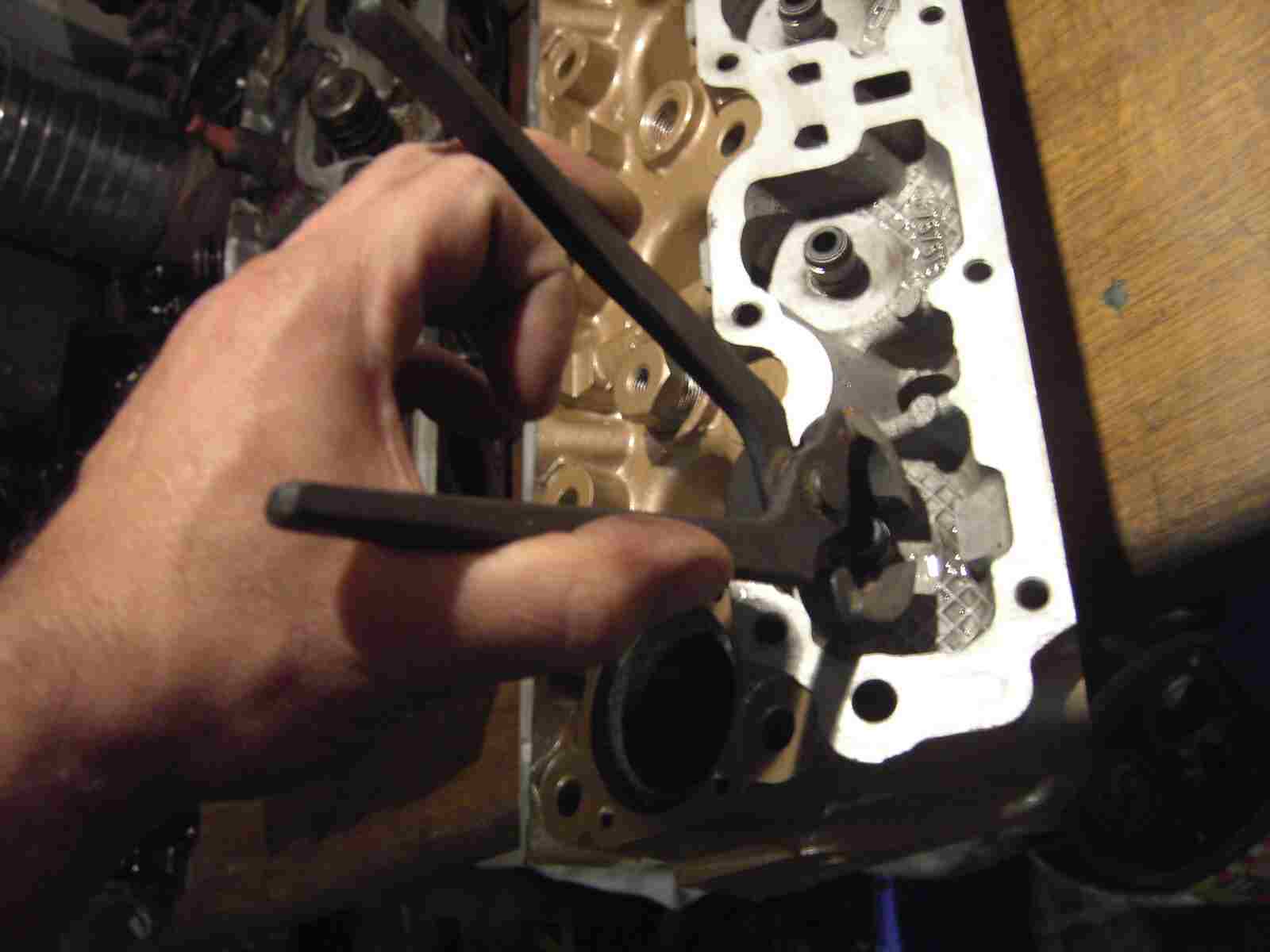

Raus damit!
|
|
|
|
![PICT7948 PICT7948](../assets/images/PICT7948.jpg) |
|
|
|
Mit einer Beisszange lassen sich alte und defekte Ventilschaftdichtungen leicht entfernen!
|
|
|
|
![PICT7950 PICT7950](../assets/images/PICT7950.jpg) |
|
|
|

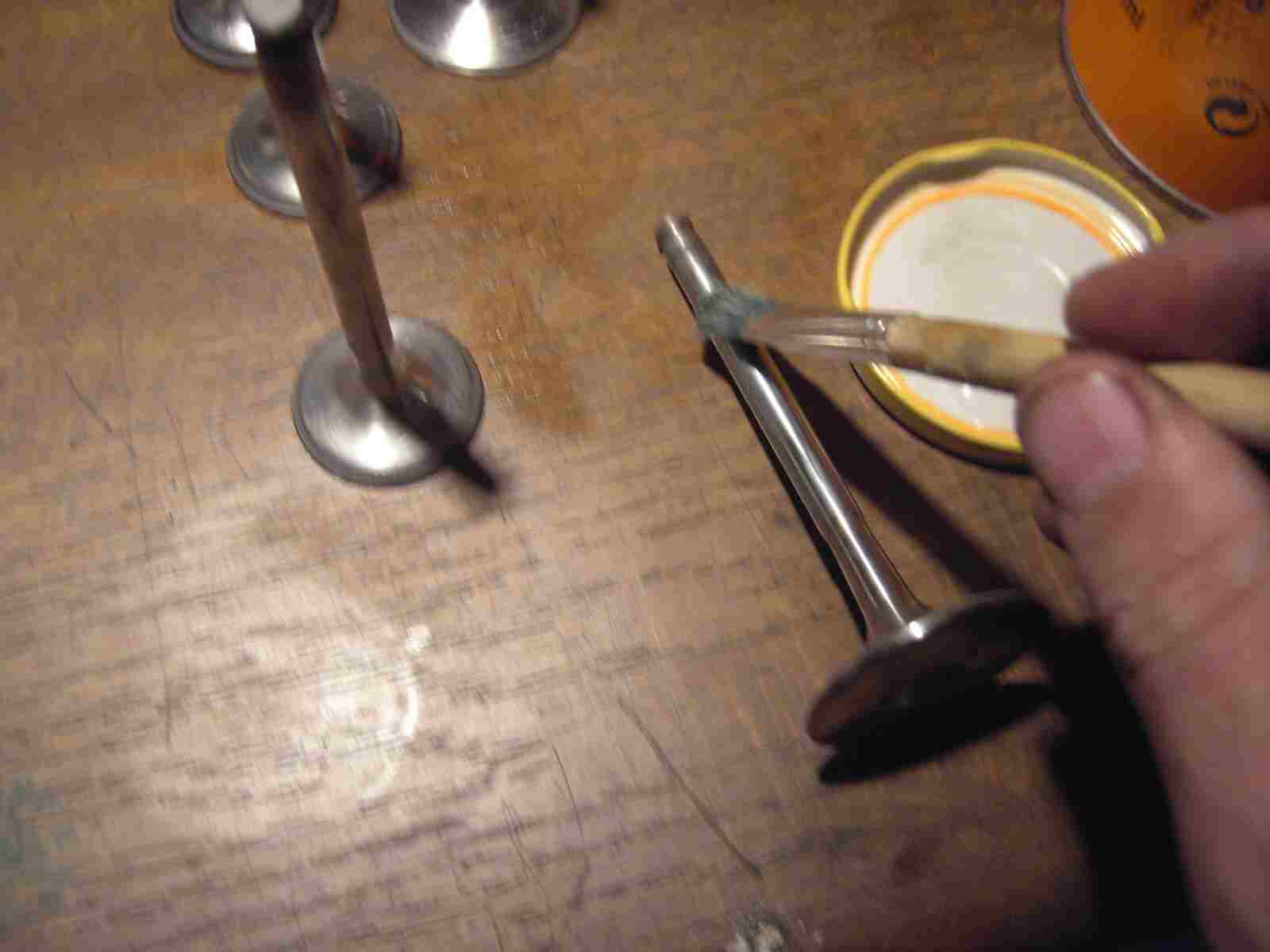

Jetzt streiche ich den Ventilschaft mit dem Feinmechanikeröl ein!
|
|
|
|
![PICT7951 PICT7951](../assets/images/PICT7951.jpg) |
|
|
|

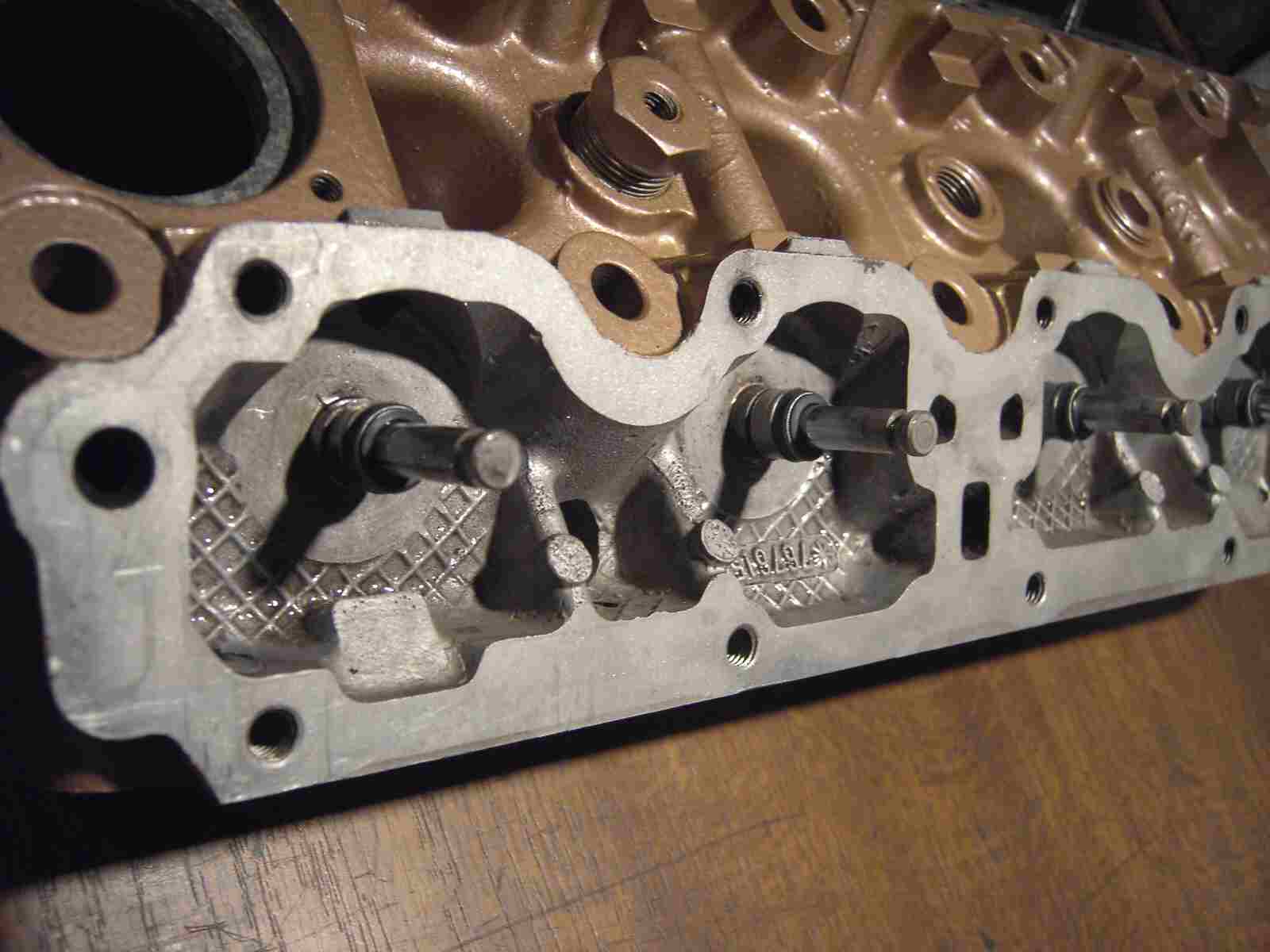

Gut, alle Ventilführungen montiert und alle Ventile in den Zylinderkopf eingefügt!
|
|
|
|
![PICT7952 PICT7952](../assets/images/PICT7952.jpg) |
|
|
|

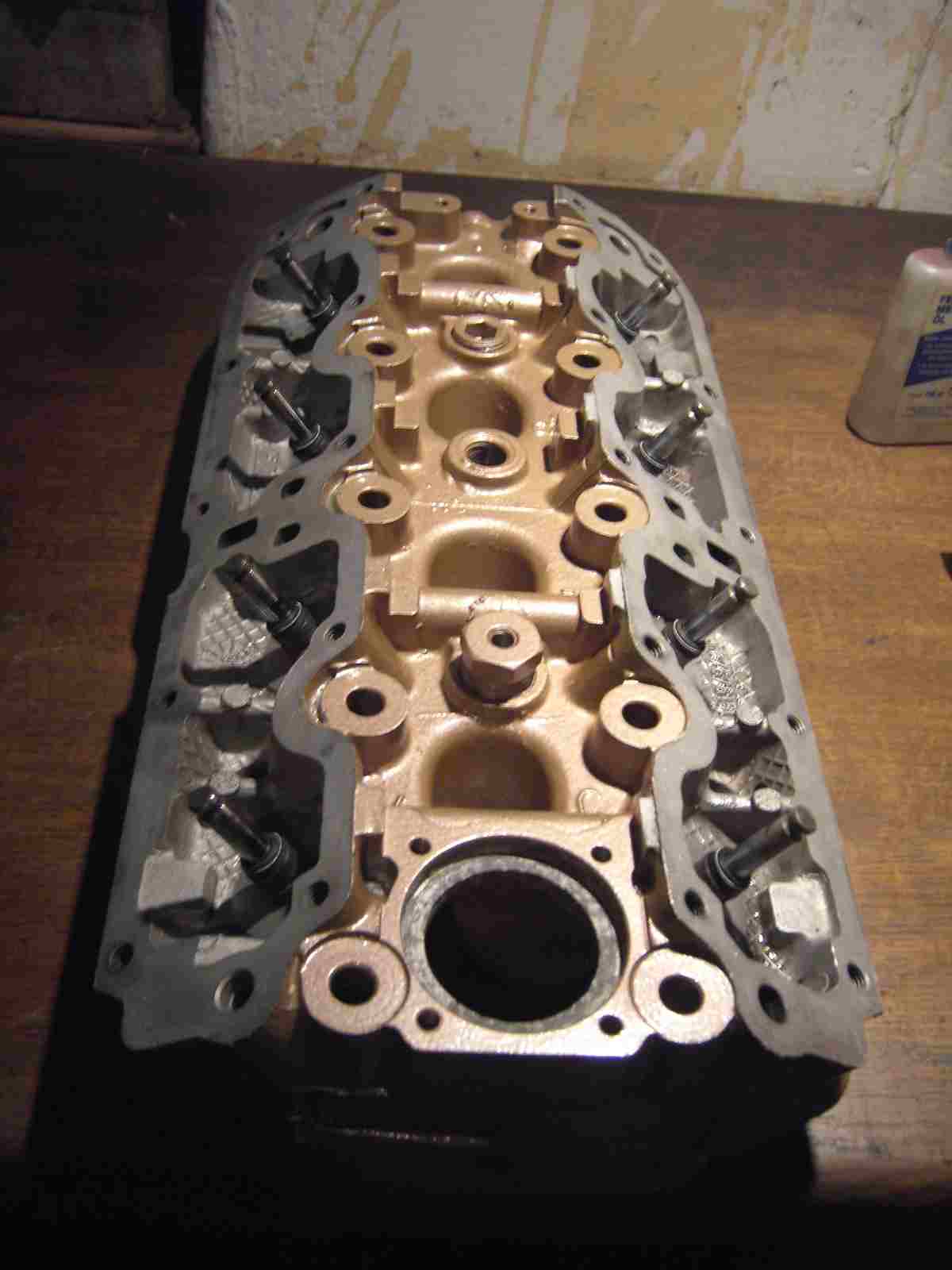

So sieht das ganz gut aus, zum Zusammenbau!
|
|
|
|
![PICT7953 PICT7953](../assets/images/PICT7953.jpg) |
|
|
|

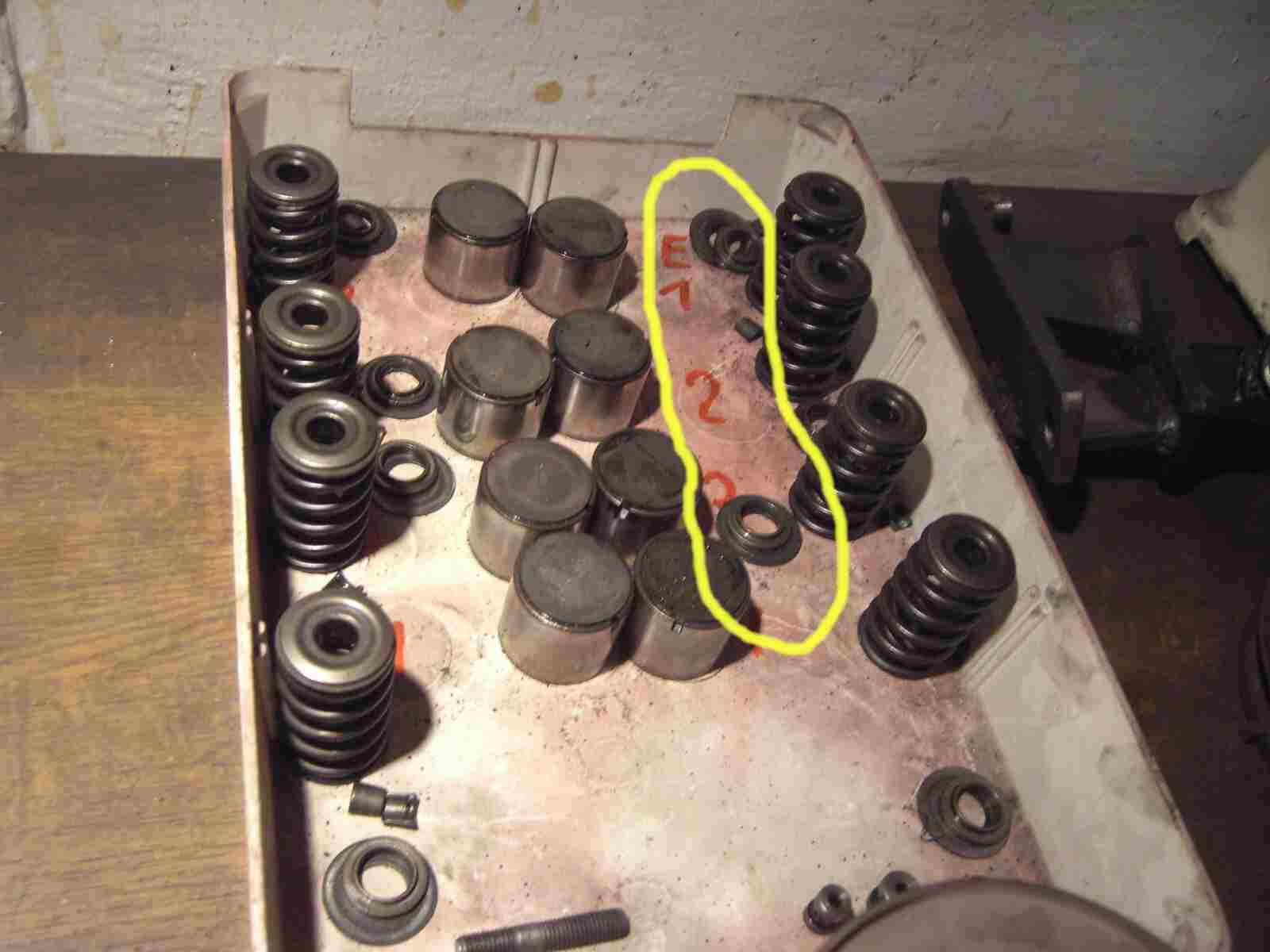

Bei der Demontage des Ventiltriebes habe ich mir, in meinen Kasten, die Position der Federn, Tellern und Tassenstössel markiert und so baue ich diese auch wieder zusammen.
|
|
|
|
![PICT7954 PICT7954](../assets/images/PICT7954.jpg) |
|
|
|

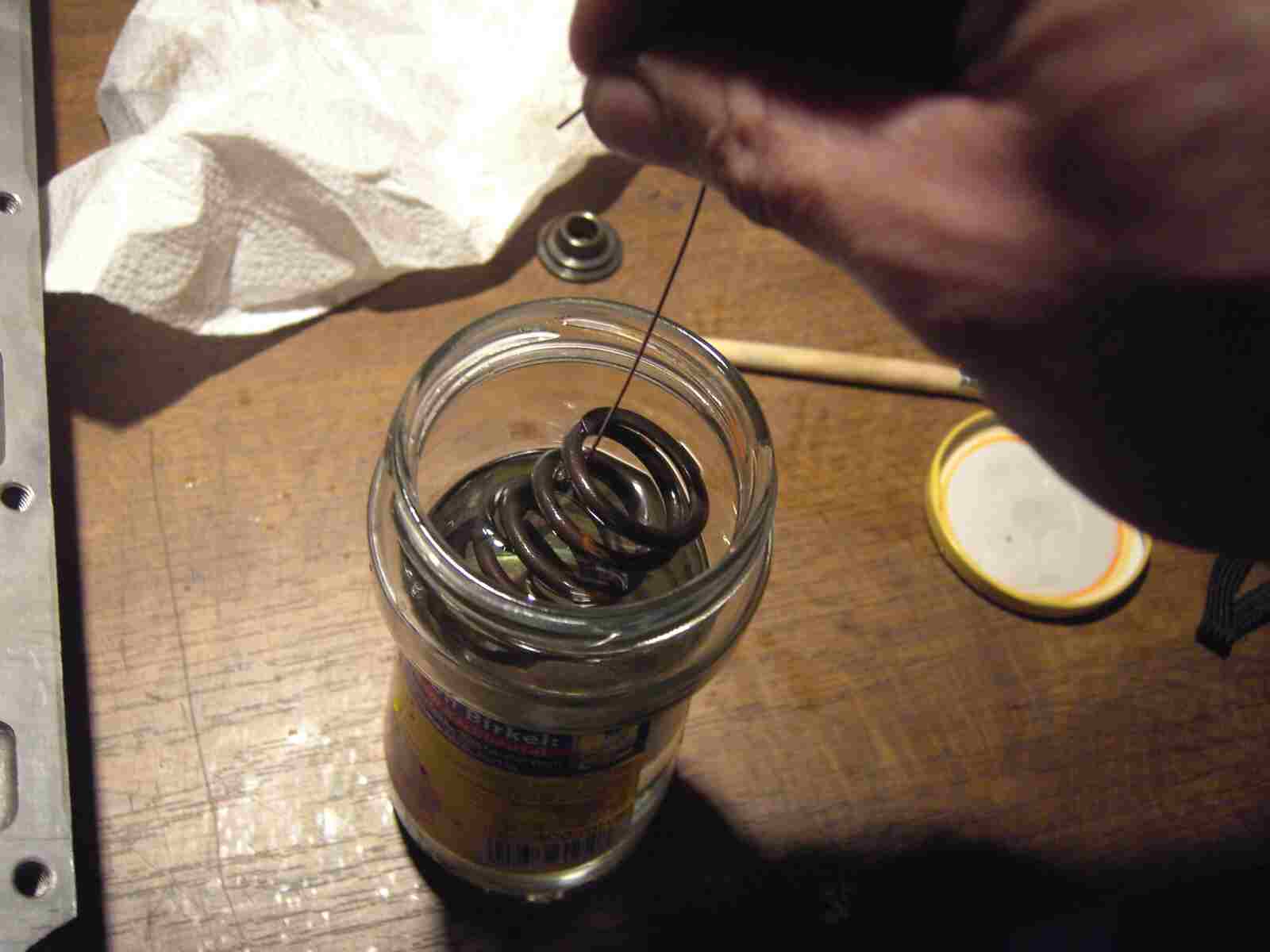

Bevor ich den Ventiltrieb montiere, tauche ich die Federn noch in Petroleum ein. Somit werde diese nochmals gereinigt und mit einem Schmierfilm versehen.
|
|
|
|
![PICT7955 PICT7955](../assets/images/PICT7955.jpg) |
|
|
|

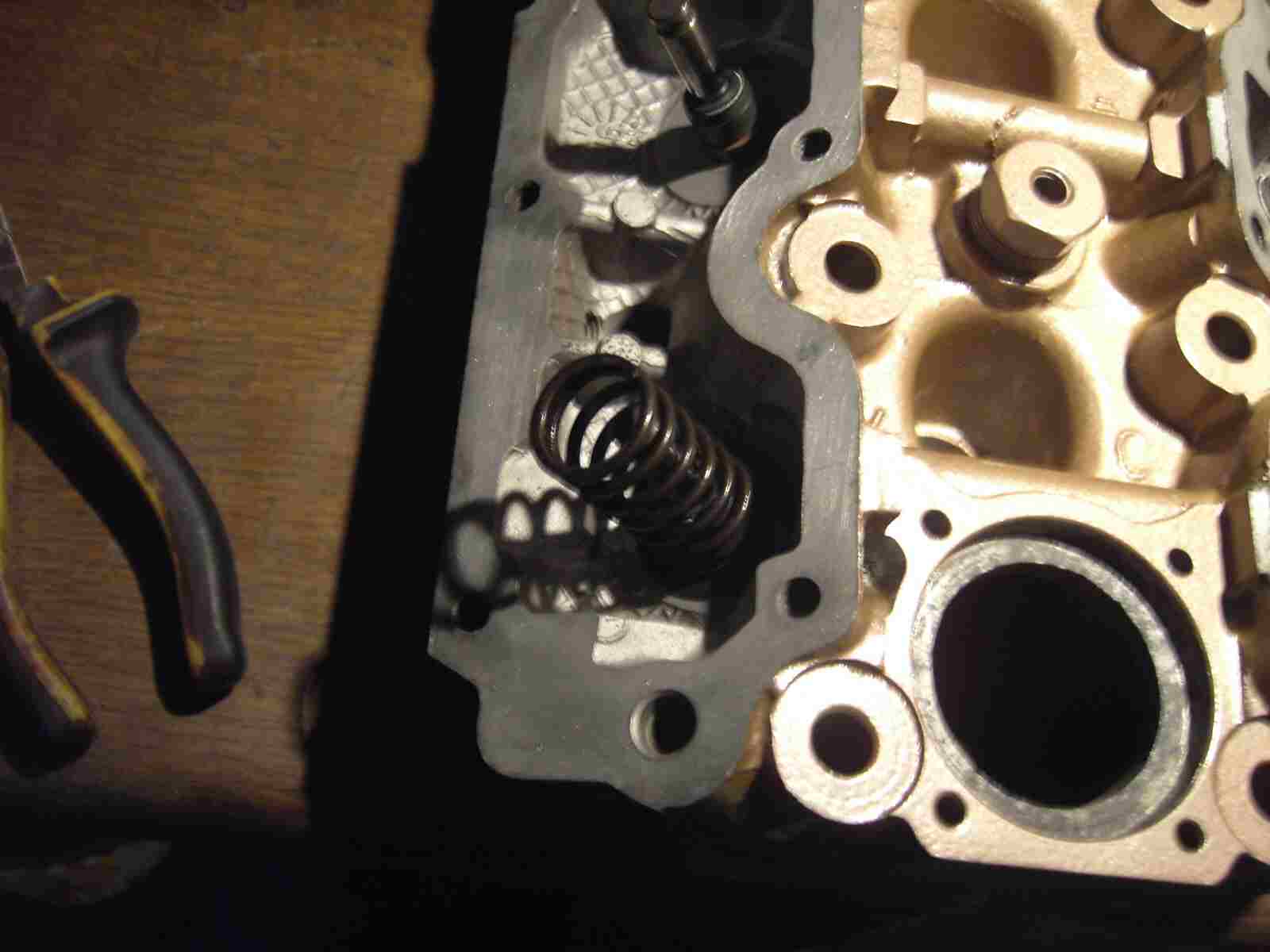

Egal, ob es ein Turbomotor oder ein Betamotor ist! Als erstes werden zwei Unterlegscheiben um das Ventil gelegt (Auflage für die kleine und große Feder) und dann die beiden Ventilfedern!
|
|
|
|
![PICT7958 PICT7958](../assets/images/PICT7958.jpg) |
|
|
|

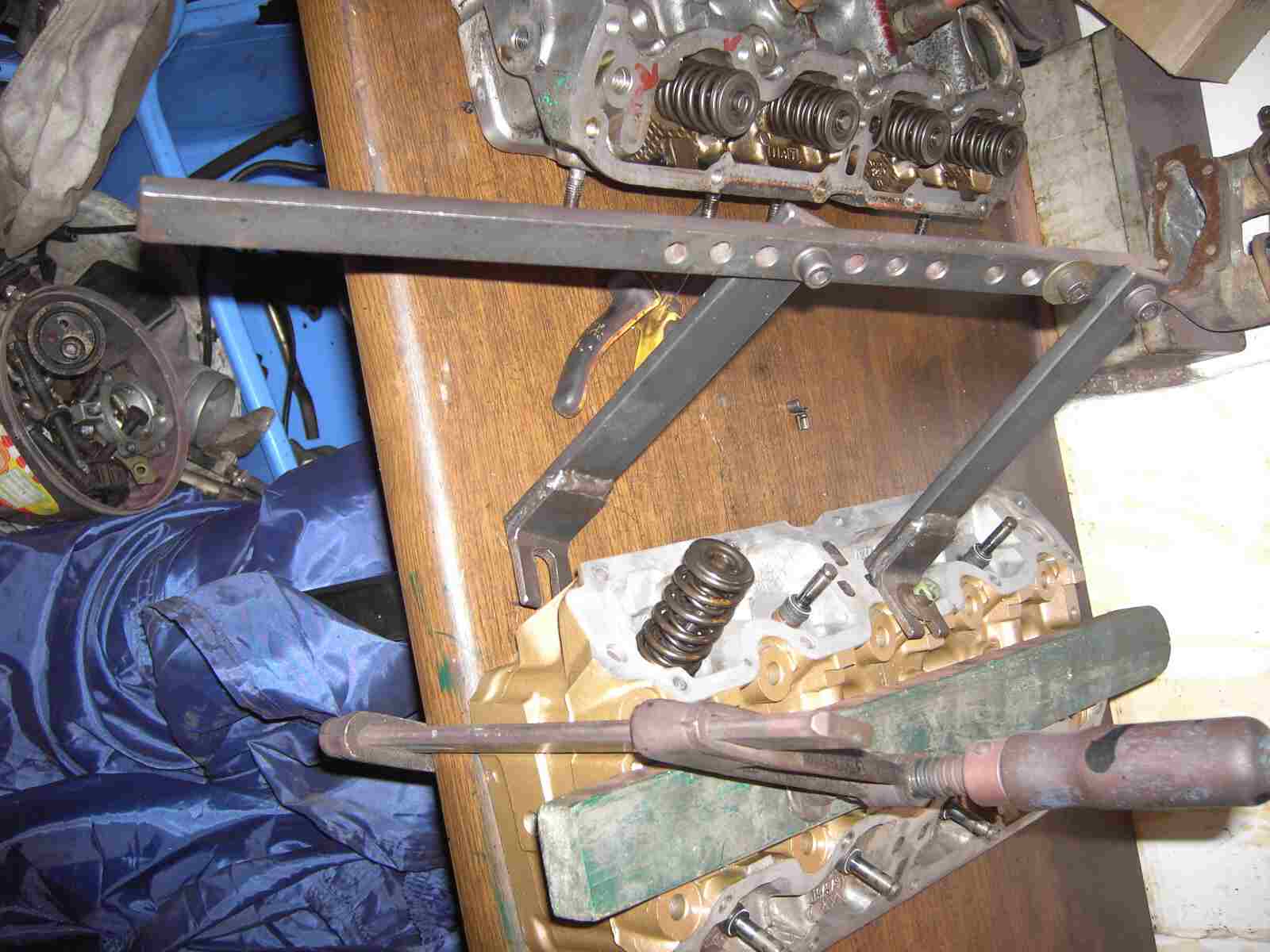

Nun müßt Ihr etwas basteln können! Ihr benötigt ein Ventildrückwerkzeug! Ich habe eins selbst gebaut, wie Ihr sehen könnt! Ein Stück Flacheisen mit mehreren Löchern zum Verstellen und zwei Armen mit angeschweißten Winkeleisen. In diese Winkeleisen habe ich Langlöcher eingefeilt.
|
|
|
|
![PICT7959 PICT7959](../assets/images/PICT7959.jpg) |
|
|
|

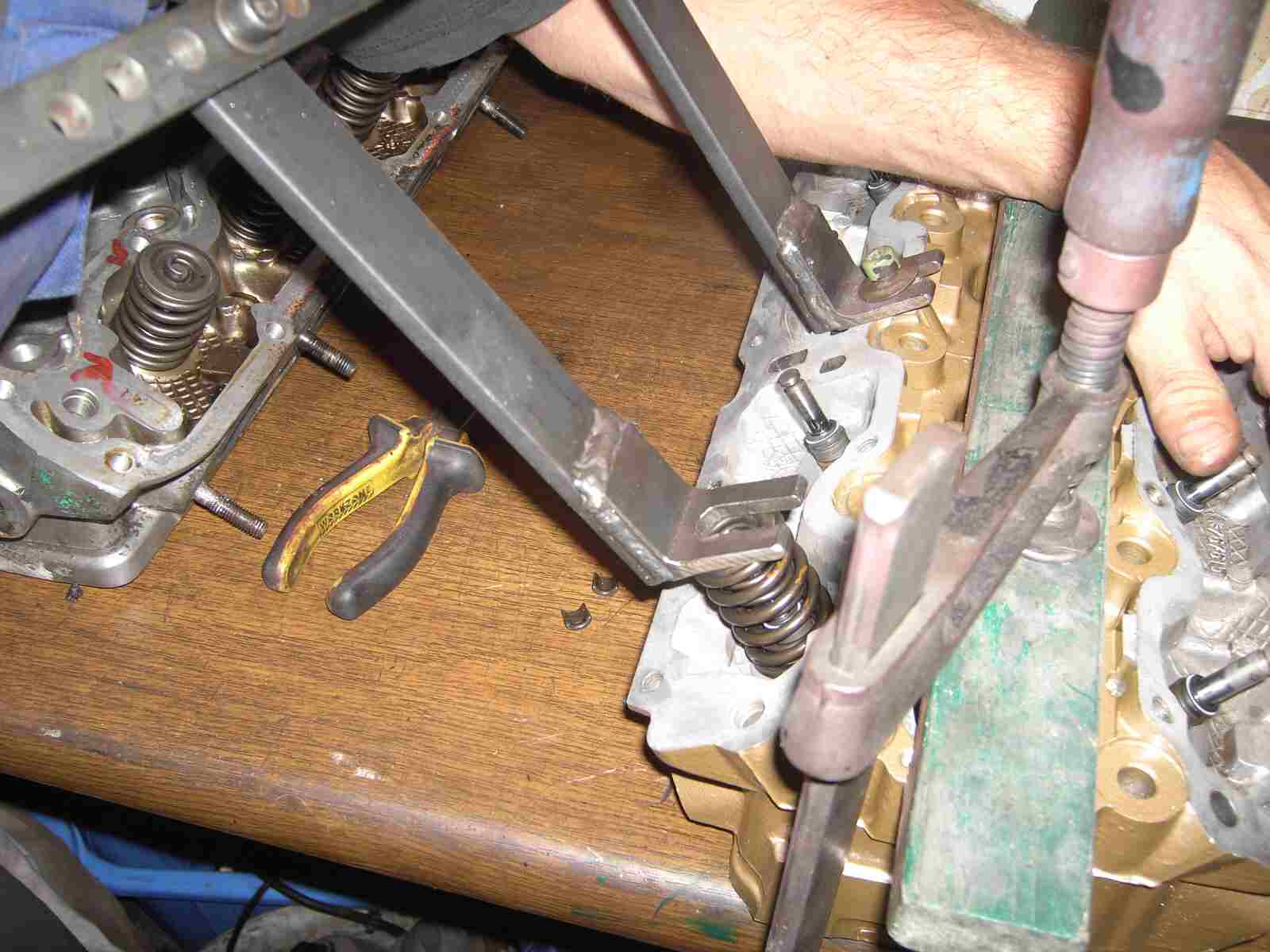

Das Spezialwerkzeug wird mit dem hinteren Arm an den Zylinderkopf geschraubt und zwar an dem M8 Gewinde des Nockenwellenkastens. Der zweite Arm wird mit den vielen Löchern des oberen Tragarmes so weit verstellt, bis dieser in etwa über dem Ventil steht.
|
|
|
|
![PICT7960 PICT7960](../assets/images/PICT7960.jpg) |
|
|
|

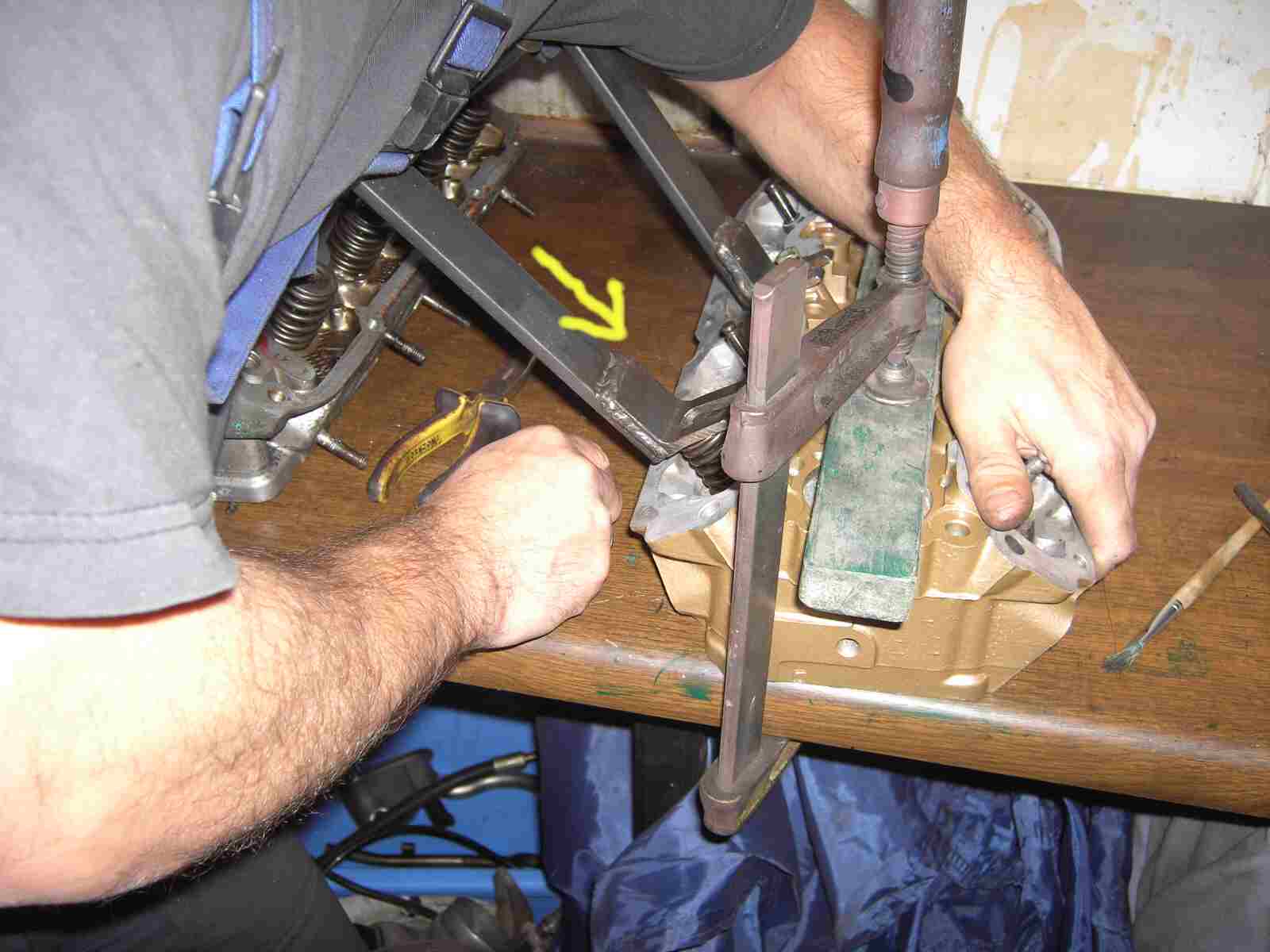

Mit meinem Oberkörper kann ich das Ventil mit dem Werkzeug nach unten drücken und mit einer Hand halte ich den Zylinderkopf fest. Mit der anderen Hand fädle ich die beiden Sicherungskeile ein.
|
|
|
|
![PICT7961 PICT7961](../assets/images/PICT7961.jpg) |
|
|
|

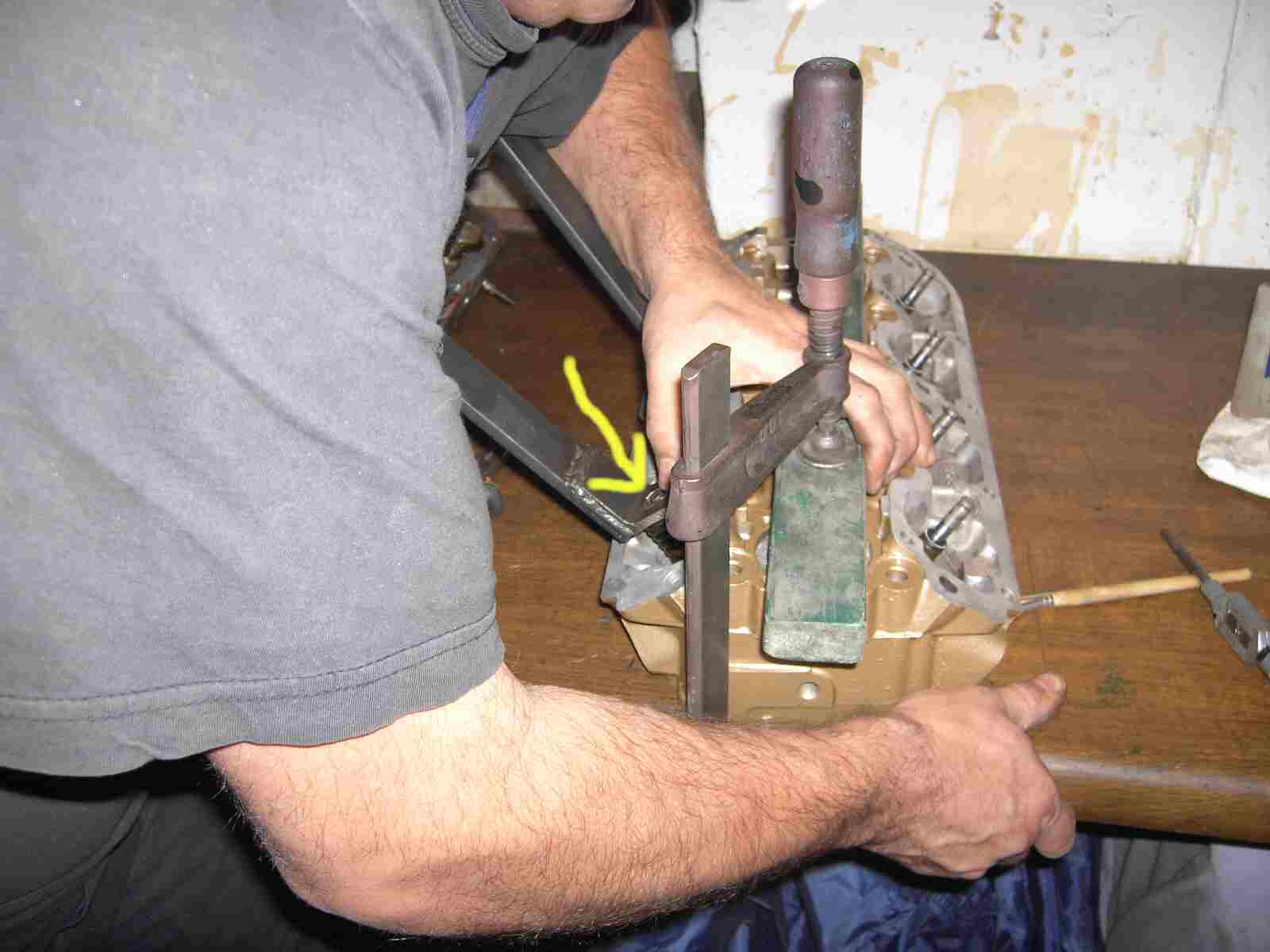

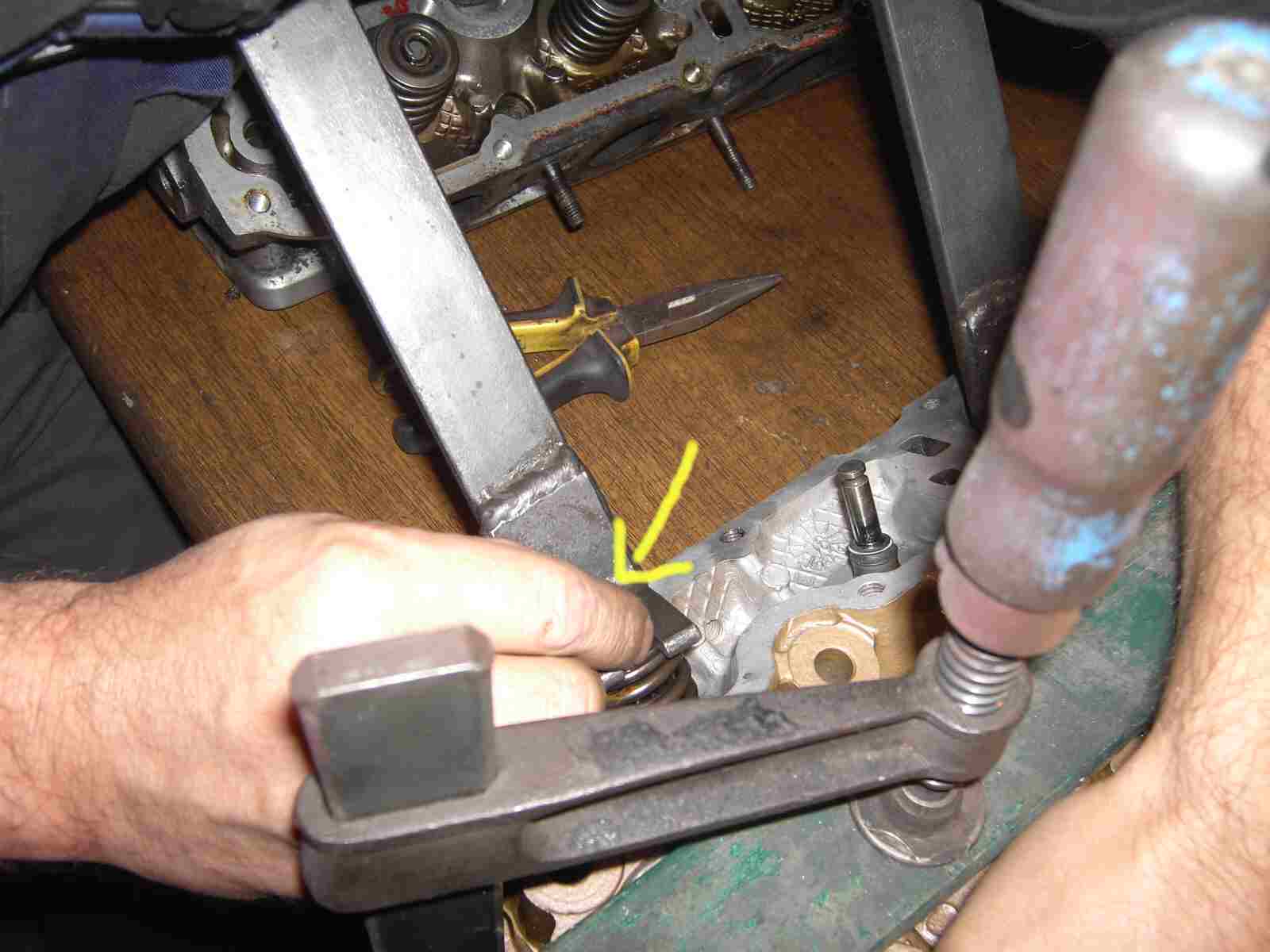

Durch das Langloch im Winkel meine Werkzeuges kann ich die Ventilfeder drücken und habe gleichzeitig genügend Platz um die Sicherungskeile einfügen zu können. Ist schon etwas Geschick notwendig, aber es funktioniert!
|
|
|
|
![PICT7962 PICT7962](../assets/images/PICT7962.jpg) |
|
|
|

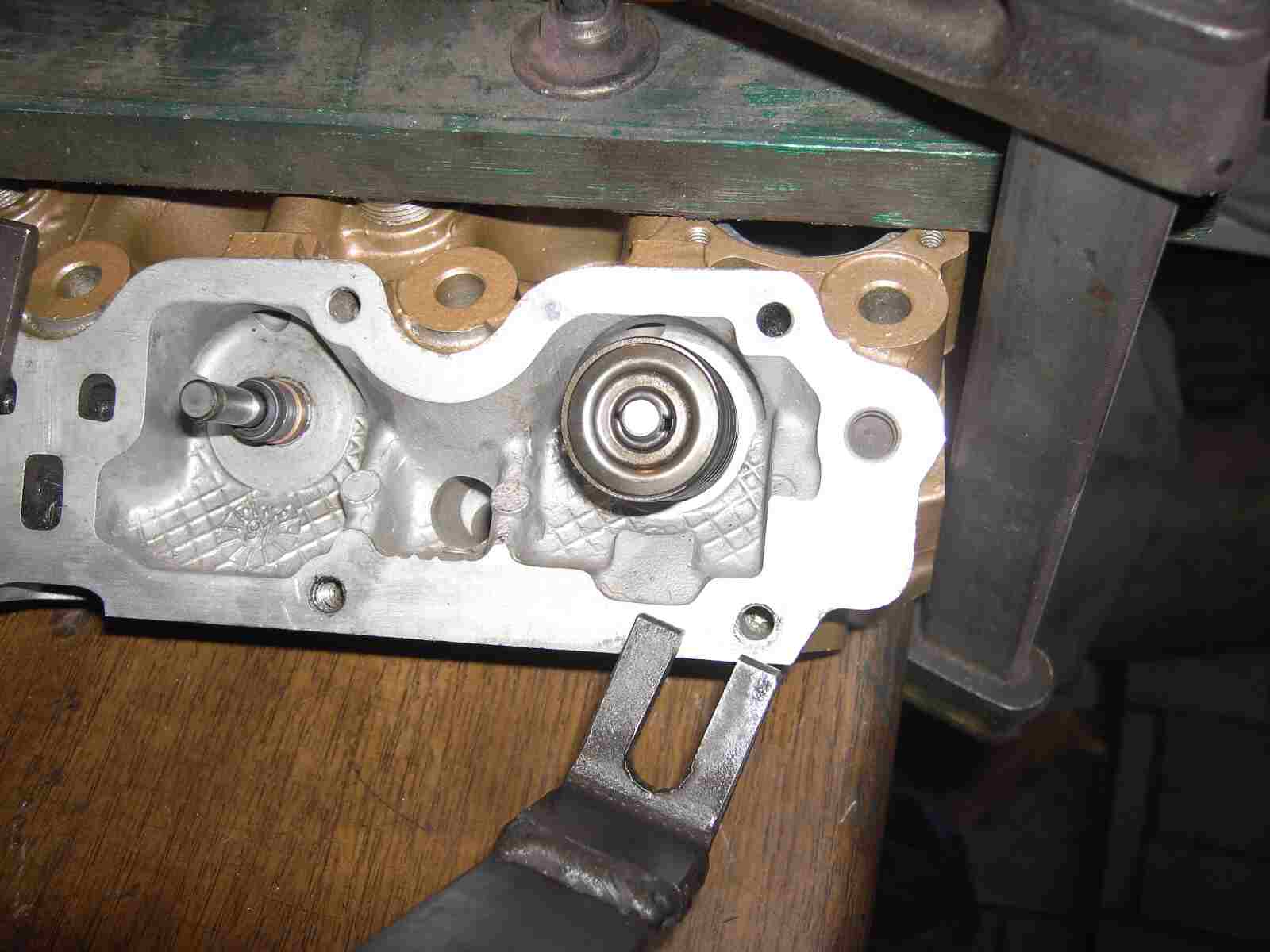

Wenn Ihr noch eine Stück Holz über den Zylinderkopf legt, könnt Ihr diesen mit einer Schraubzwinge zusätzlich fixieren.
|
|
|
|
![PICT7964 PICT7964](../assets/images/PICT7964.jpg) |
|
|
|
Und so sind die Sicherungskeile richtig montiert!
|
|
|
|
![PICT7965 PICT7965](../assets/images/PICT7965.jpg) |
|
|
|
Und so montiert Ihr den Ventiltrieb nach und nach zusammen! Wenn Ihr schon dabei seit, ist es auch ein Vorteil, wenn Ihr alle M8 Gewinde von Eurem Zylinderkopf mit dem Gewindebohrer nachschneidet und nicht nur die vom Nockenwellenkasten, sondern auch vom Auspuffkrümmer und von der Ansaugbrücke! Das kann Euch später beim Einbau so manche Nerverei ersparen. Sollte ein Gewinde sogar defekt sein, könnt Ihr dies gleich mit HELICOIL reparieren. Später im Zusammenbau nur sehr schlecht!
|
|
|
|
![PICT7988 PICT7988](../assets/images/PICT7988.jpg) |
|
|
|

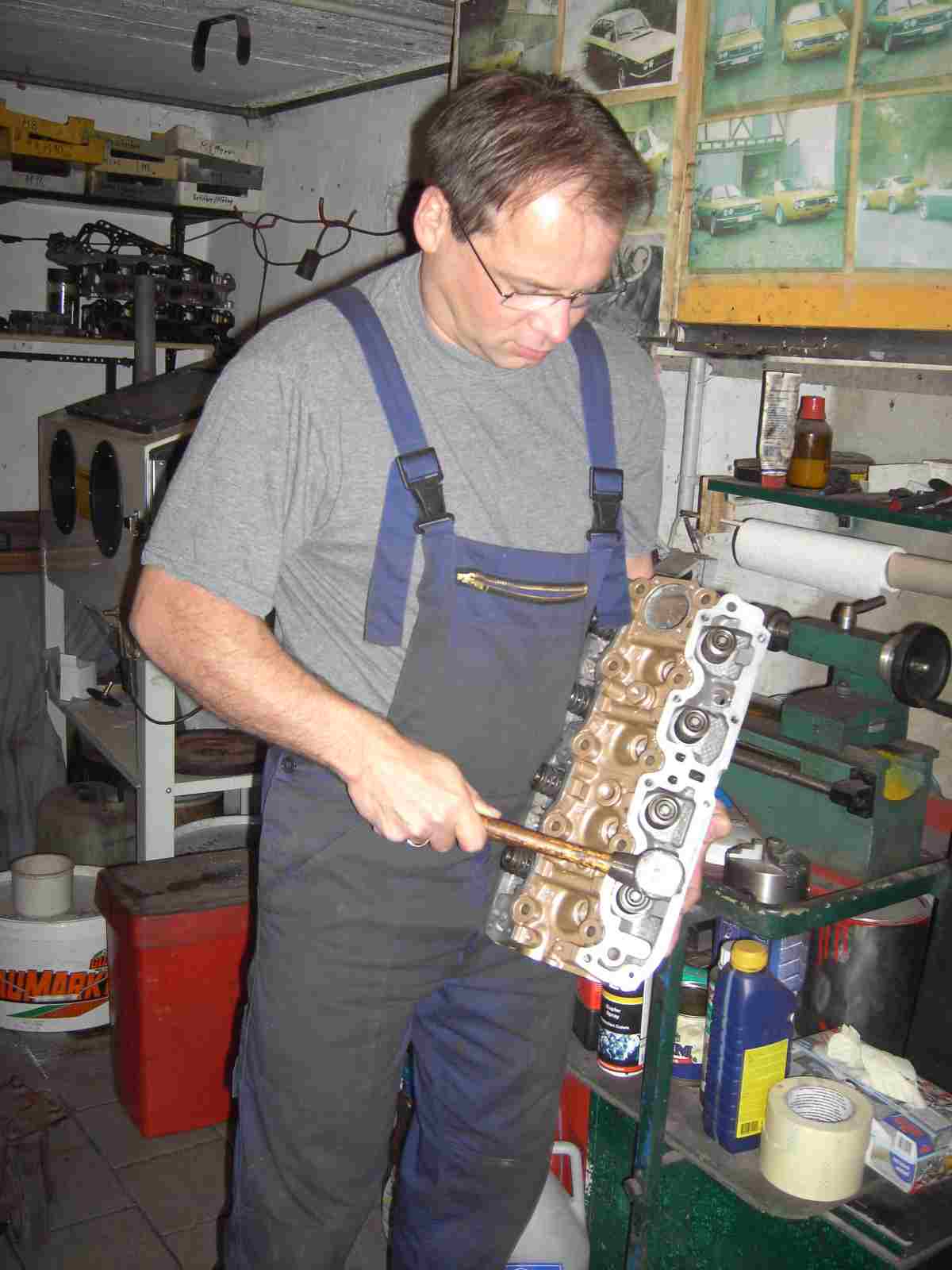

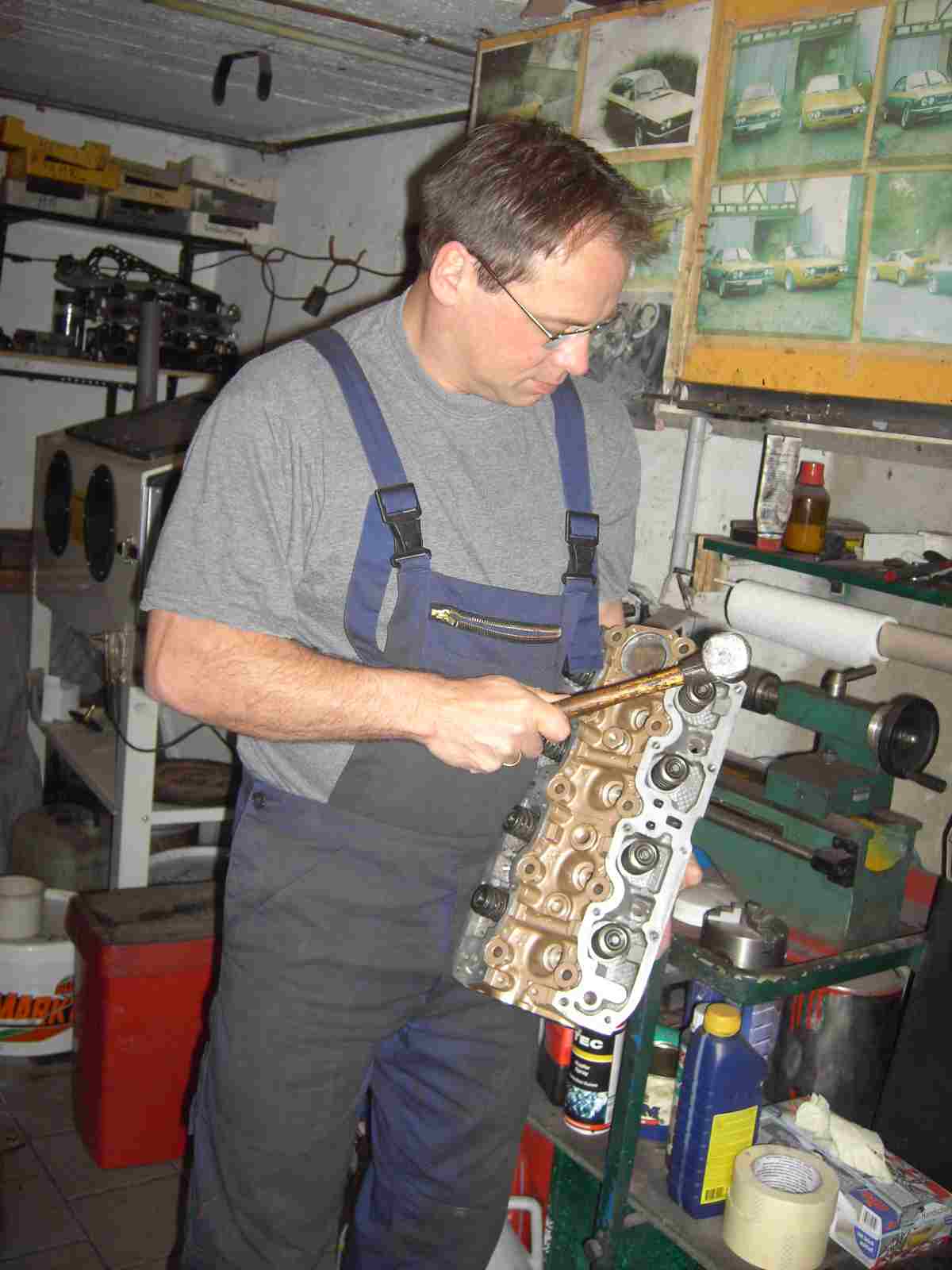

Wenn der Ventiltrieb montiert ist, dann wird ein Test durchgeführt. Mit einem Kunststoffhammer klopft Ihr alle Ventile nacheinander ab. Dadurch werden diese kurz bewegt und Ihr könnt sicher sein, das die Sicherungskeile richtig eingelegt sind. Sind diese nicht richtig eingelegt, fliegt Euch, in diesem Test, die Federn und das Ventil um die Ohren. Passiert dies im eingebauten Zustand, dann habt Ihr einen kapitalen Motorschaden!
|
|
|
|
![PICT7989 PICT7989](../assets/images/PICT7989.jpg) |
|
|
|
Also klopft alle Ventile richtig durch, aber nur mit leichten Schlägen!
|
|
|
|
![PICT7990 PICT7990](../assets/images/PICT7990.jpg) |
|
|
|
Für die Dichtheitsprüfung benötigt Ihr SUPER Benzin! Nein, natürlich nicht unbedingt Super Benzin, normales Benzin reicht.
|
|
|
|
![PICT7991 PICT7991](../assets/images/PICT7991.jpg) |
|
|
|

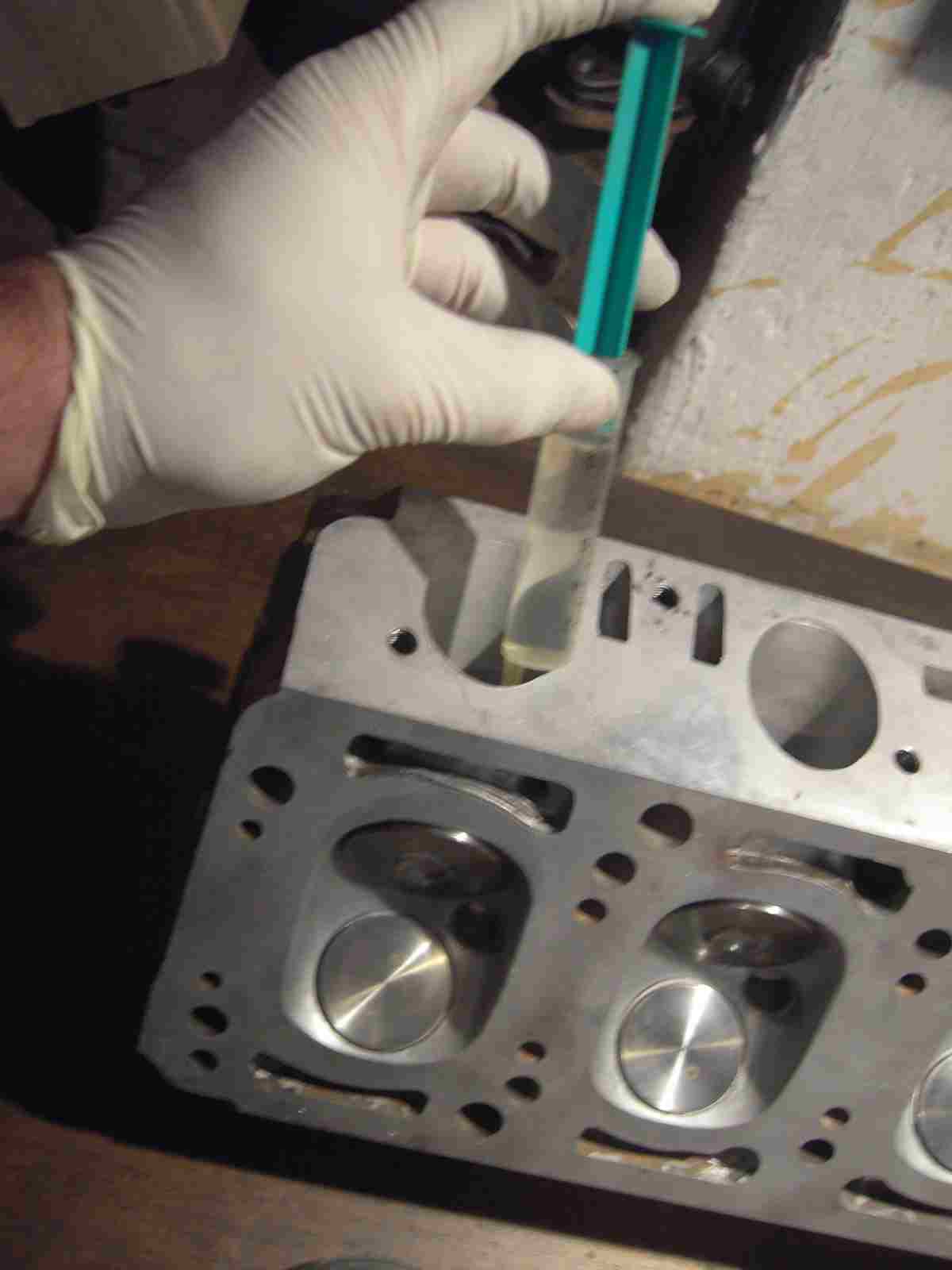

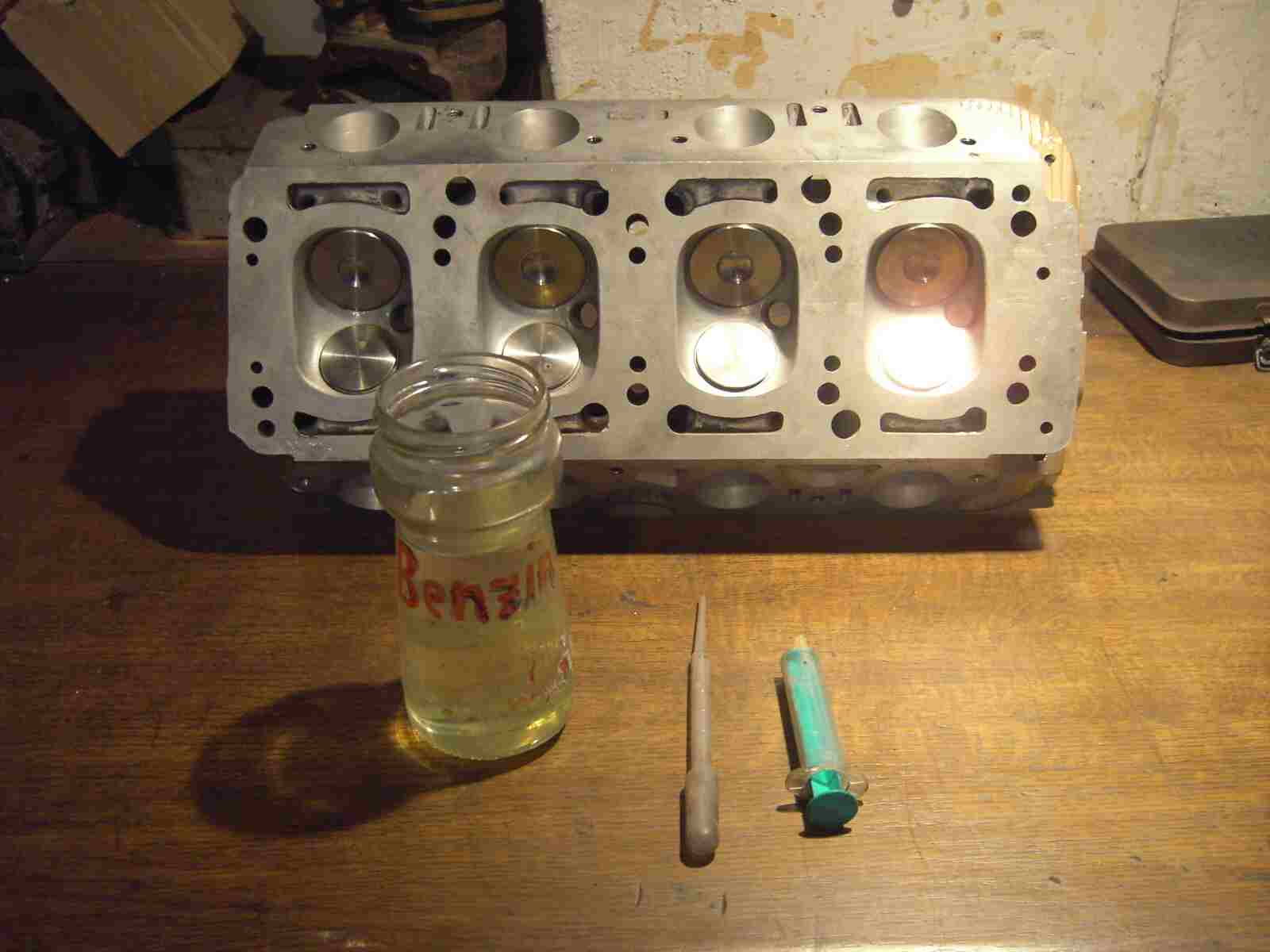

Zum Dosieren wäre eine Spritze oder Pipette auch nicht schlecht!
|
|
|
|
![PICT7993 PICT7993](../assets/images/PICT7993.jpg) |
|
|
|
Ich überprüfe als erstes die Einlassventile und dafür fülle ich den Einlass mit Benzin auf!
|
|
|
|
![PICT7996 PICT7996](../assets/images/PICT7996.jpg) |
|
|
|

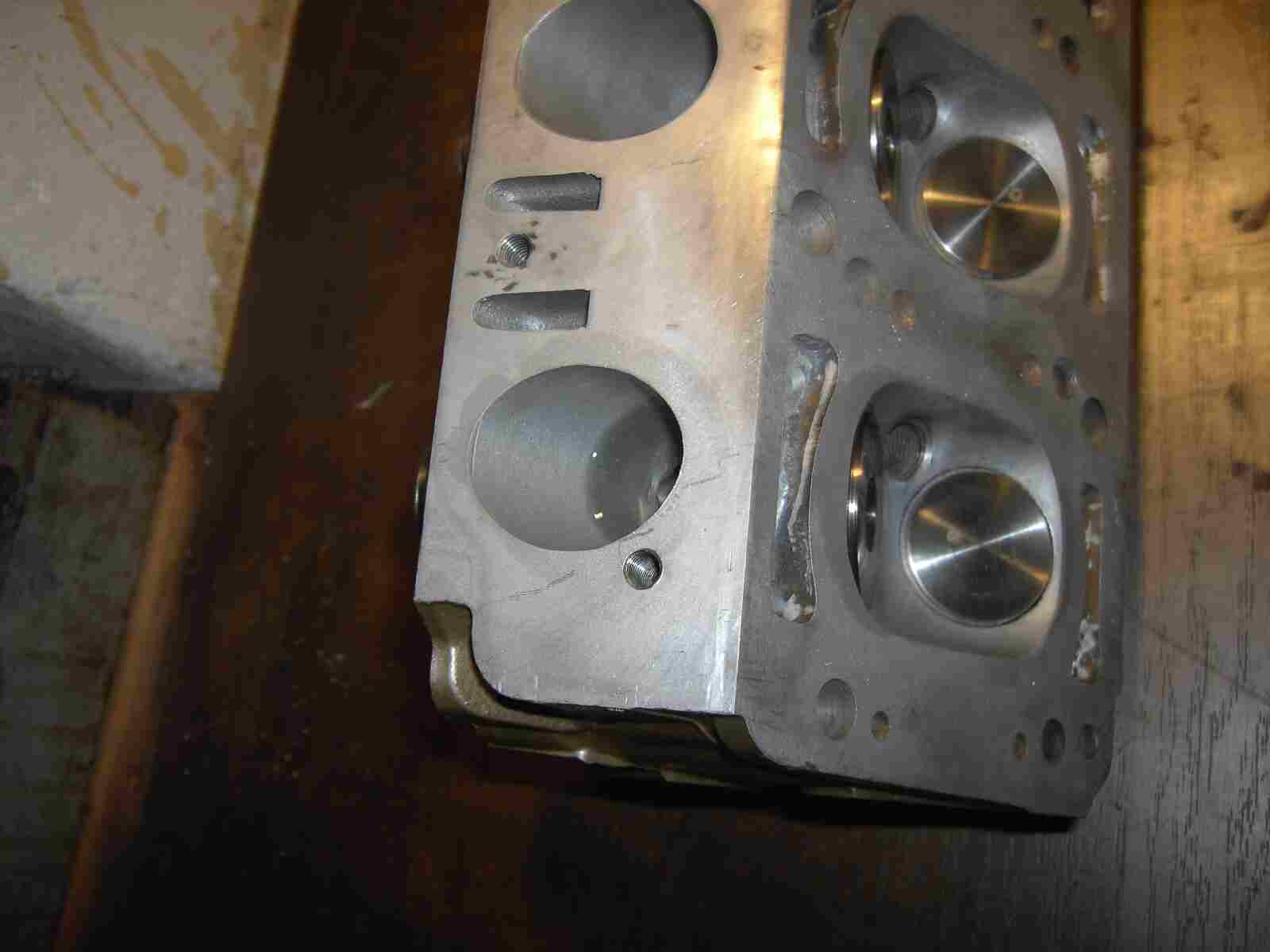

So voll reicht!
|
|
|
|
![PICT7998 PICT7998](../assets/images/PICT7998.jpg) |
|
|
|

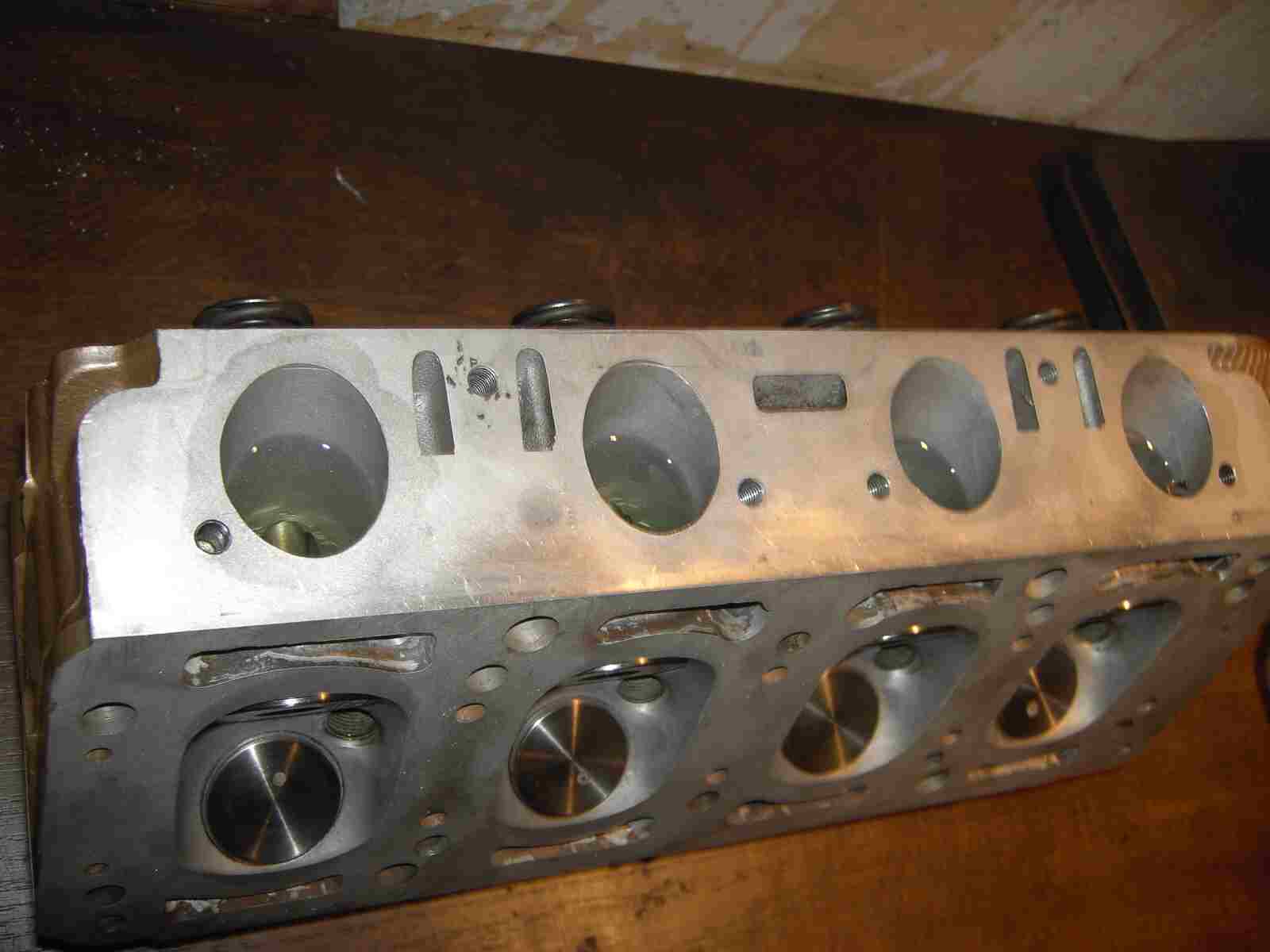

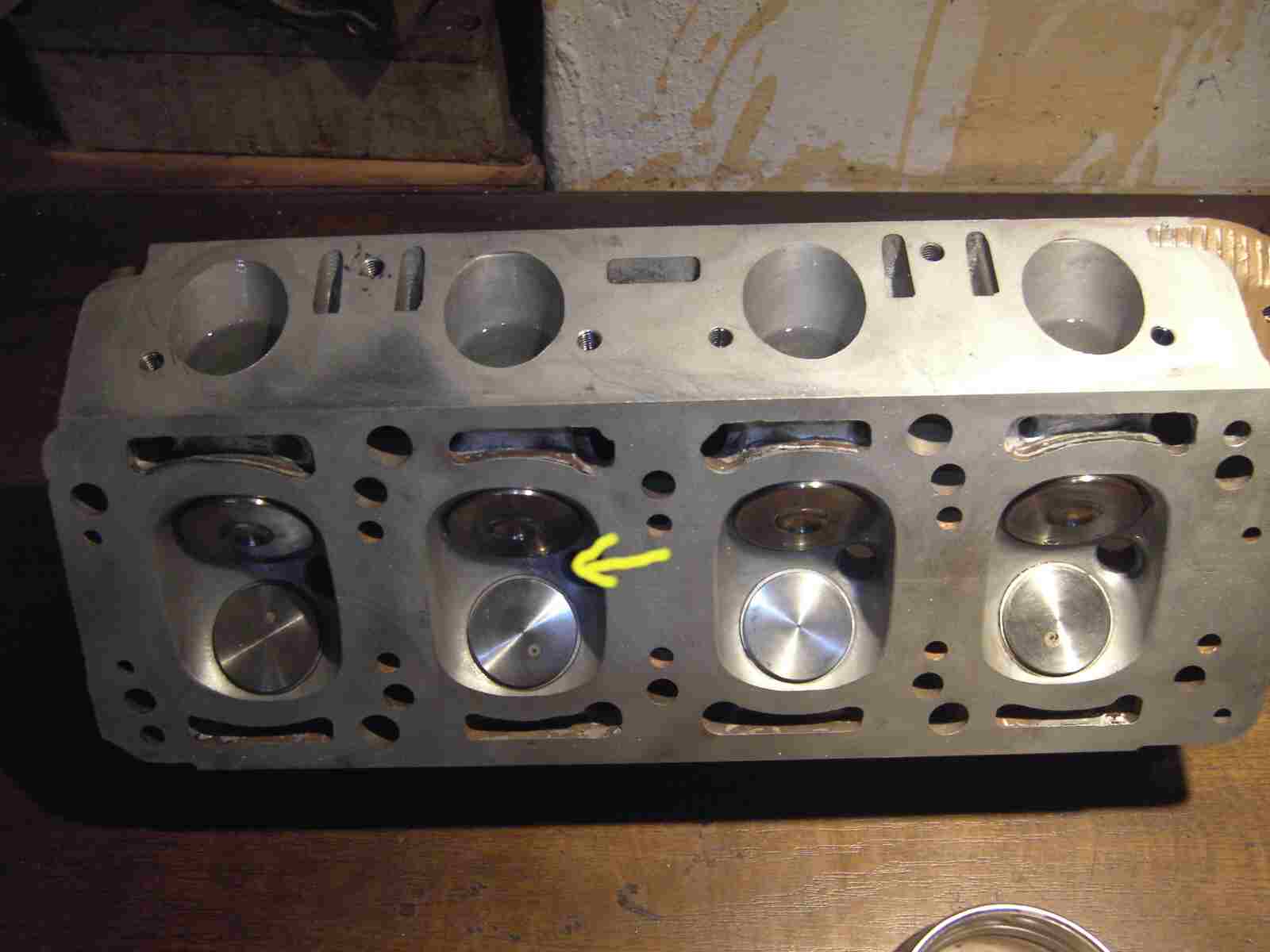

Alle Einlässe sind gefüllt und jetzt?
|
|
|
|
![PICT7999 PICT7999](../assets/images/PICT7999.jpg) |
|
|
|
Benzin hat einen hohen Dampfdruck, d.h. es bildet Gase an der Luft. Diese gelangen bei undichten Ventilen in den Brennraum und zeigen sich als Niederschlag wieder.
|
|
|
|
![PICT8002 PICT8002](../assets/images/PICT8002.jpg) |
|
|
|

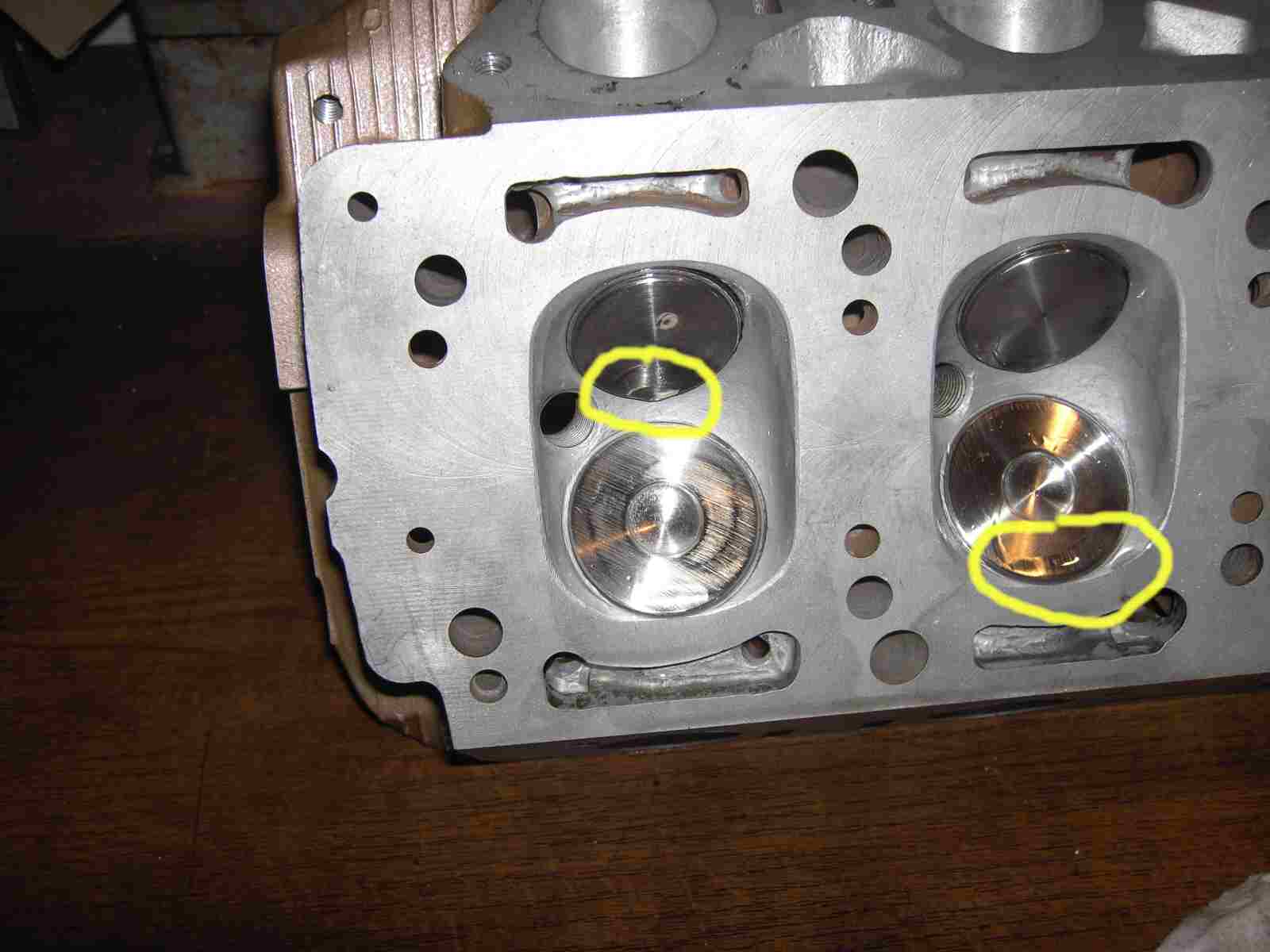

Und das könnt Ihr hier genauer sehen! Es bilden sich Tropfen und zwar an den Auslassventilen!
|
|
|
|
![PICT8003 PICT8003](../assets/images/PICT8003.jpg) |
|
|
|

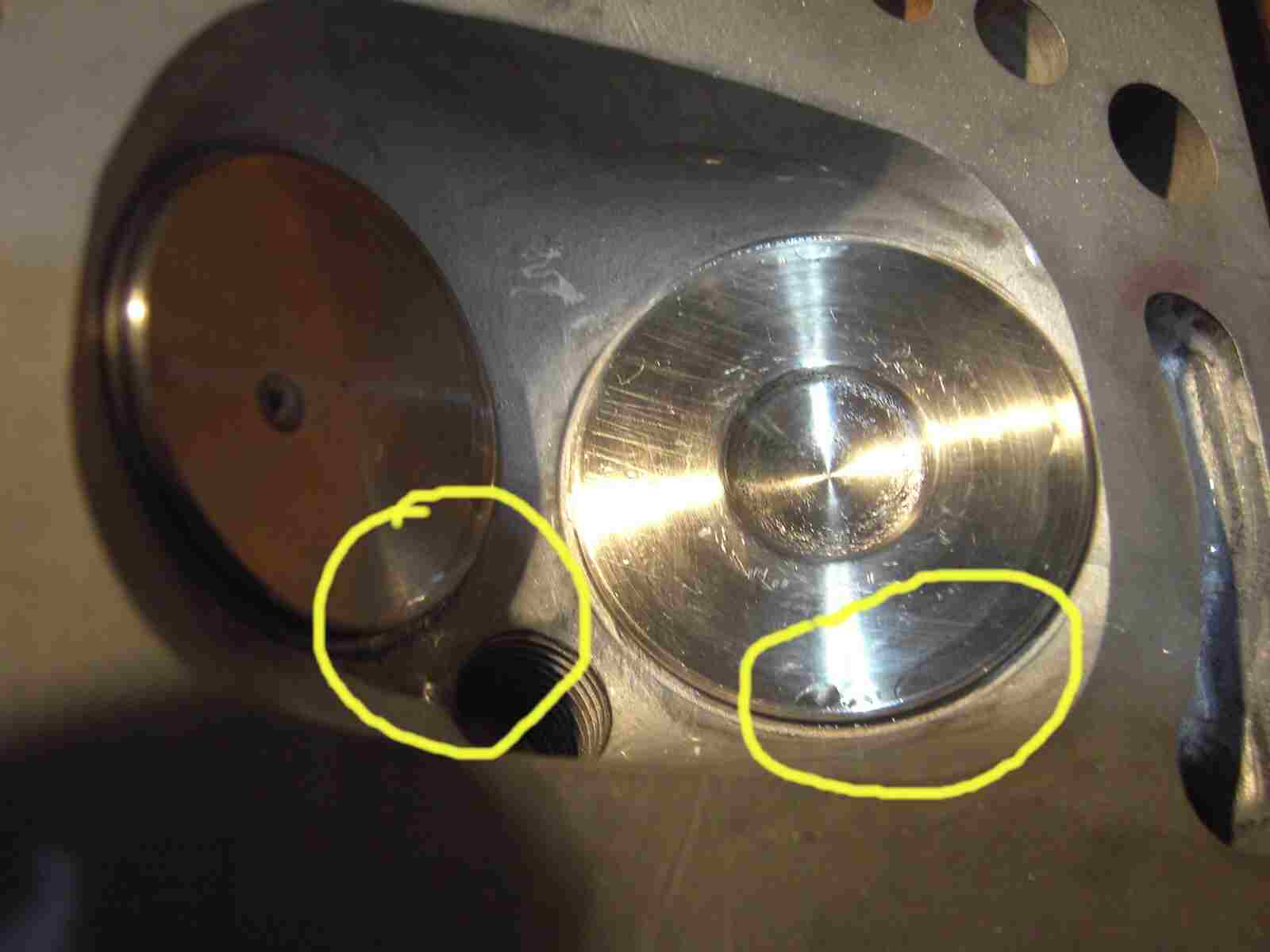

Vom Auslassventil lief das Benzin sogar auf das Einlassventil und das ist schlecht, sehr schlecht!
|
|
|
|
![PICT8004 PICT8004](../assets/images/PICT8004.jpg) |
|
|
|

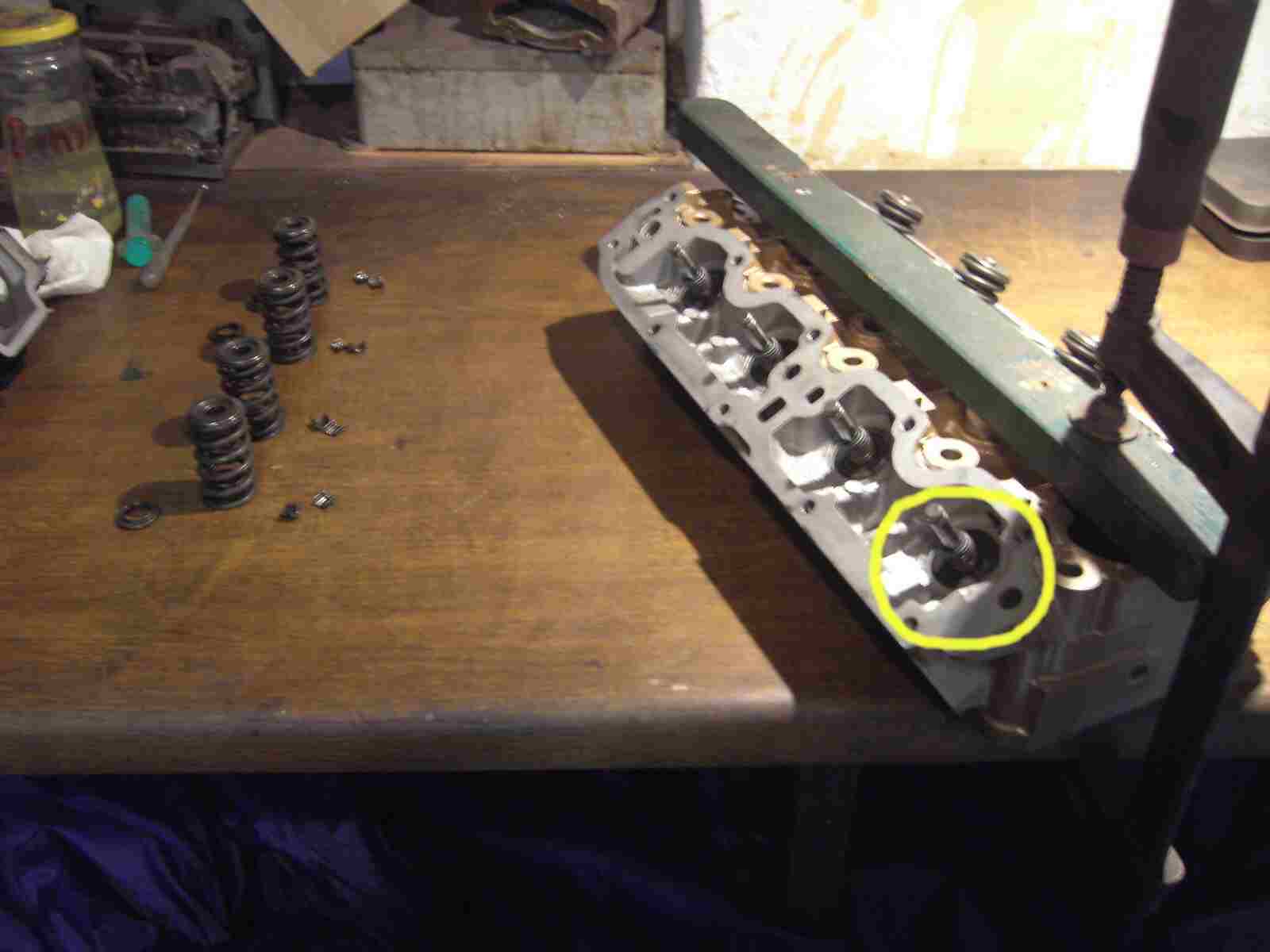

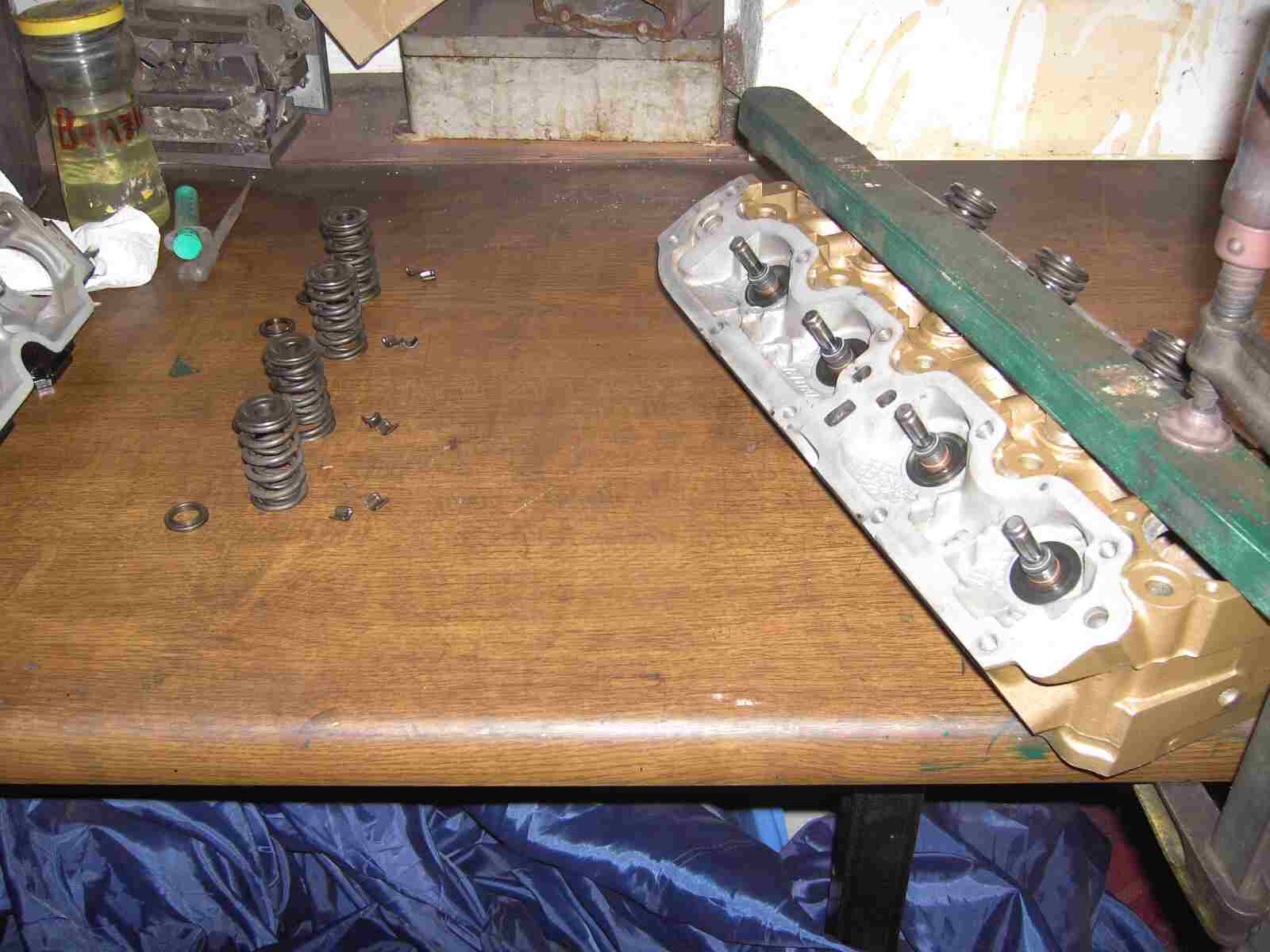

Das heißt: Den Ventiltrieb wieder demontieren!
|
|
|
|
![PICT8005 PICT8005](../assets/images/PICT8005.jpg) |
|
|
|
Und die Ventile nochmals mit Vorschleifpaste und Nachschleifpaste bearbeiten!
|
|
|
|
![PICT8006 PICT8006](../assets/images/PICT8006.jpg) |
|
|
|
Trotz mehrfacher Nachschleiferei, wurden das Auslassventil nicht dicht. Beim Beta Motor würde ich den Ventilsitz etwas nachfräsen. Dieser ist aus Grauguss und ist mit einem HSS Ventilsitzfräser möglich, den ich besitze. Beim Turbomotor sind aber die Ventilsitze gehärtet und können nur mit einem Hartmetall Ventilsitzfräser bearbeitet werden und dieser kostet mit Zubehör 300€ - 500€. Das ist mir doch etwas zu teuer! Am Auslassventil sieht man am Dichtsitz lauter eingebrannte, schwarze Stellen. Diese verursachen die Undichtigkeit!
|
|
|
|
![PICT8007 PICT8007](../assets/images/PICT8007.jpg) |
|
|
|

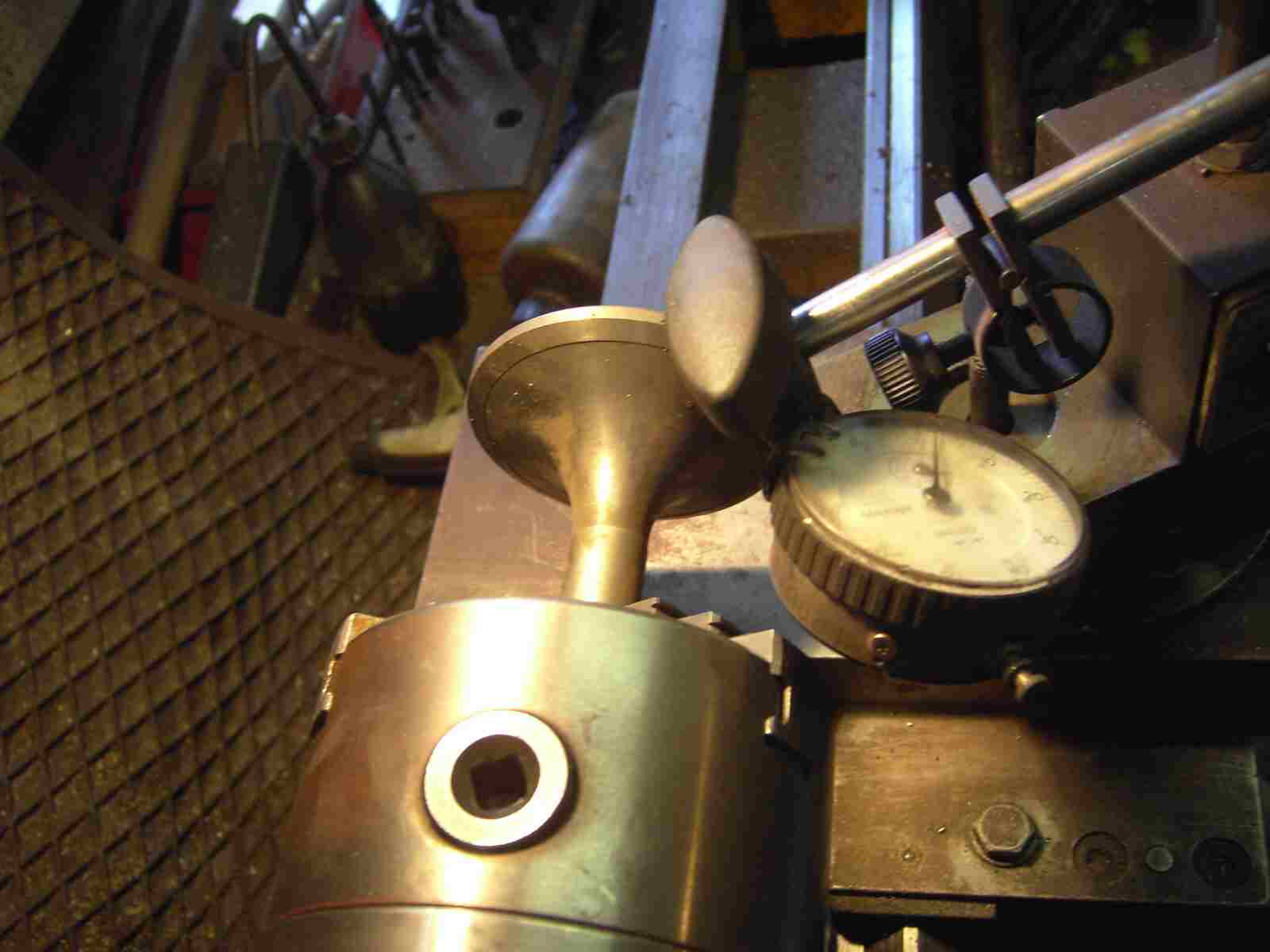

Ich versuche, auf meiner Drehbank, den Dichtrand etwas nach zu drehen. Dafür benötige ich aber den richtigen Winkel. Da ich noch ein großes Ventil von einem LKW, mit dem gleichen Winkel besitze, kann ich den Einstellwinkel kopieren und zwar mit der Messuhr.
|
|
|
|
![PICT8008 PICT8008](../assets/images/PICT8008.jpg) |
|
|
|

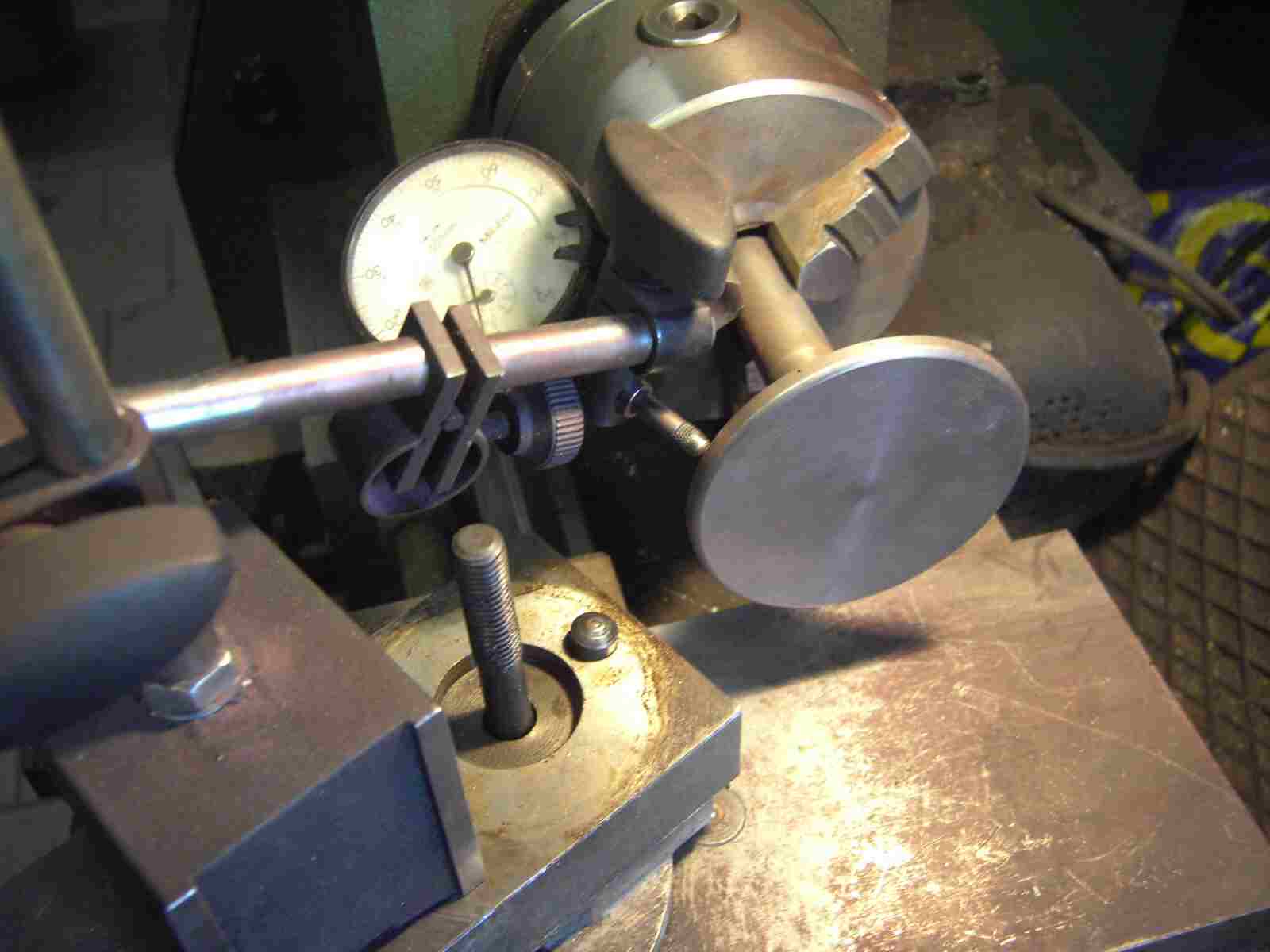

Das Ventil wird mit der Messuhr abgefahren und der Oberschlitten, der Drehbank, wird dem Winkel angepaßt, bis die Messuhr Null Abweichung anzeigt!
|
|
|
|
![PICT8009 PICT8009](../assets/images/PICT8009.jpg) |
|
|
|

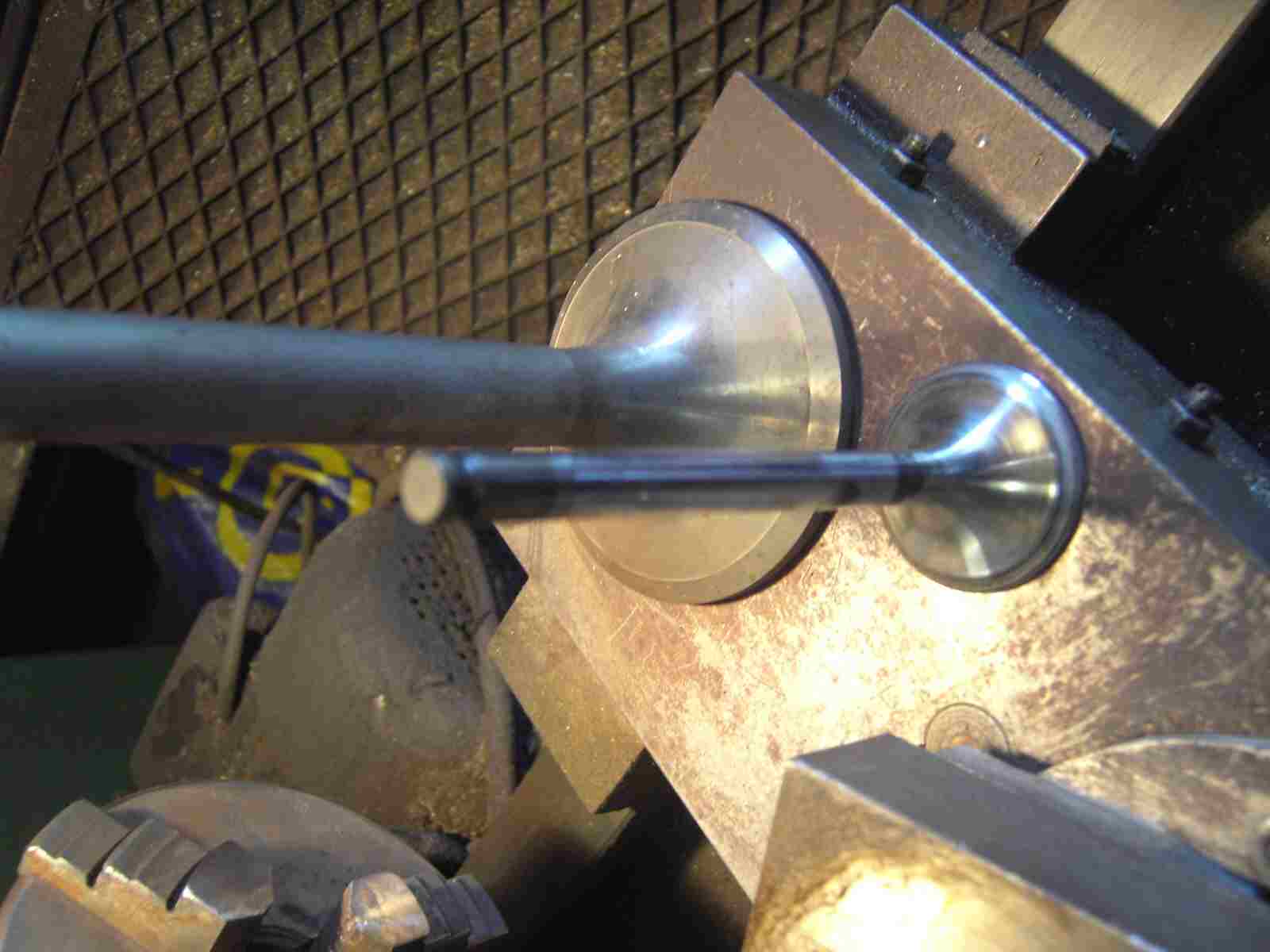

Nur mal so als Vergleich! Das LKW Ventil gegenüber dem Auslassventil 36 mm vom Lancia Turbo.
|
|
|
|
![PICT8010 PICT8010](../assets/images/PICT8010.jpg) |
|
|
|

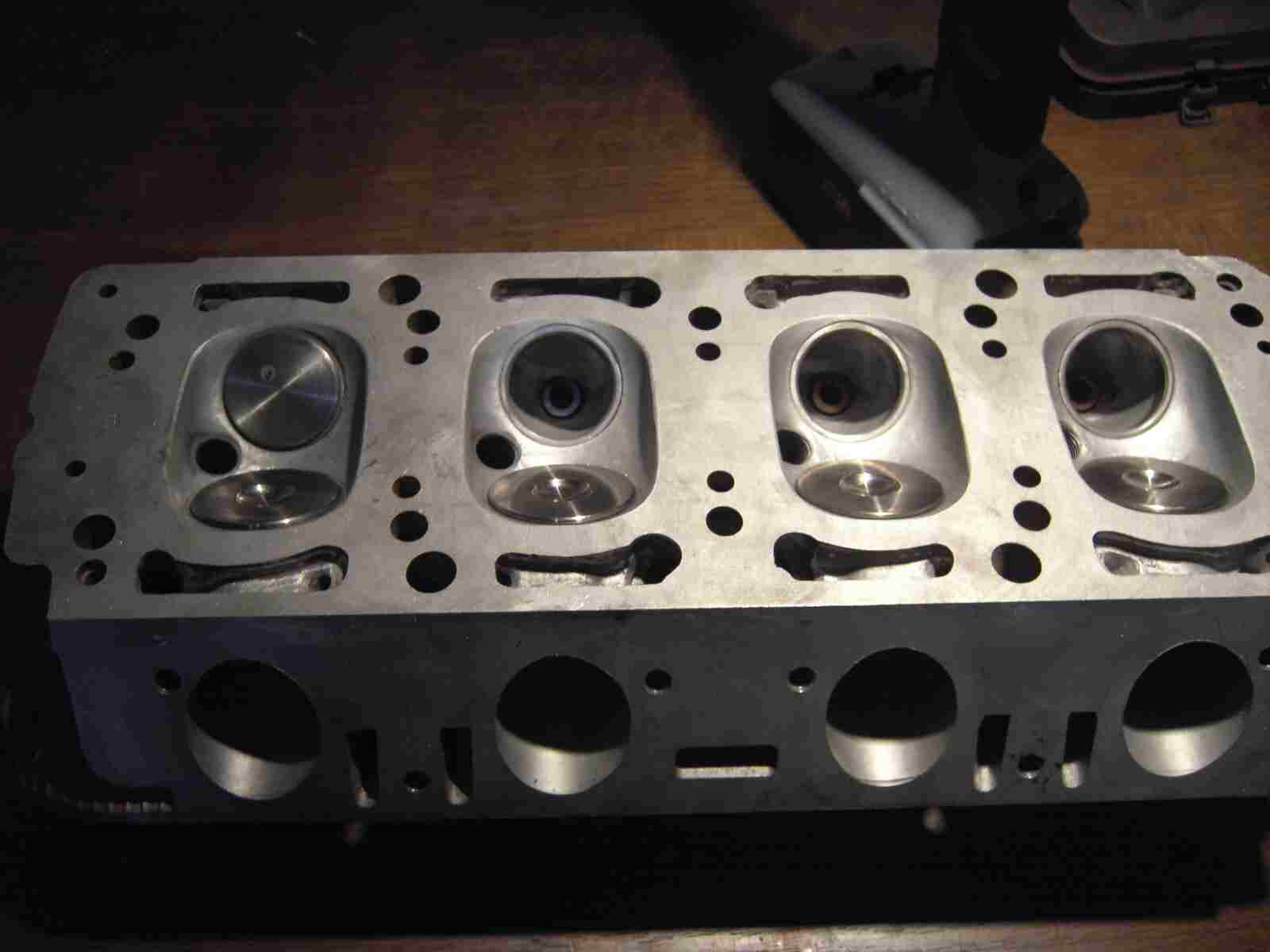

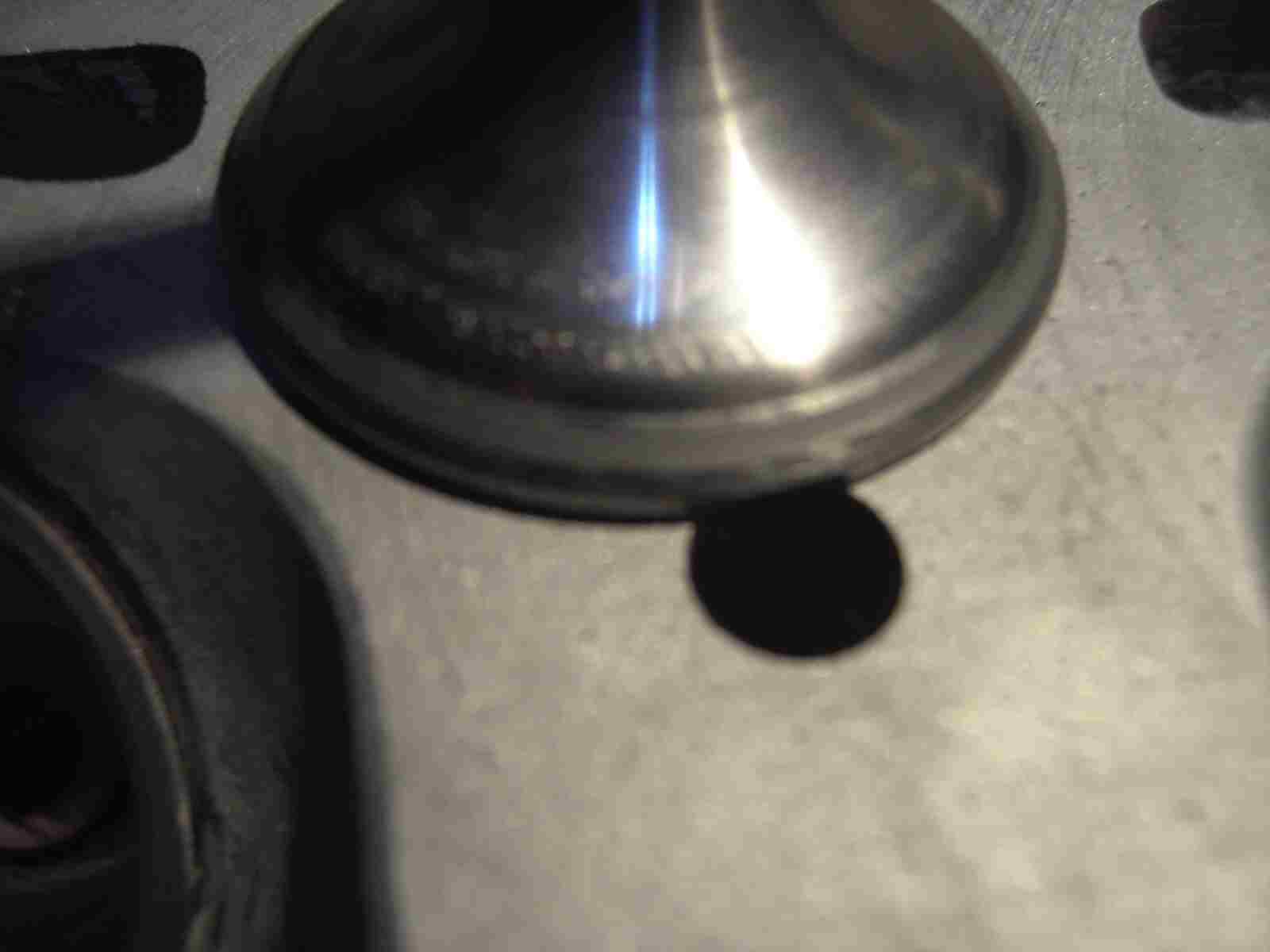

Der Dichtungsrand vom Auslassventil wurde nachgedreht und nochmals eingeschliffen!
|
|
|
|
![PICT8011 PICT8011](../assets/images/PICT8011.jpg) |
|
|
|

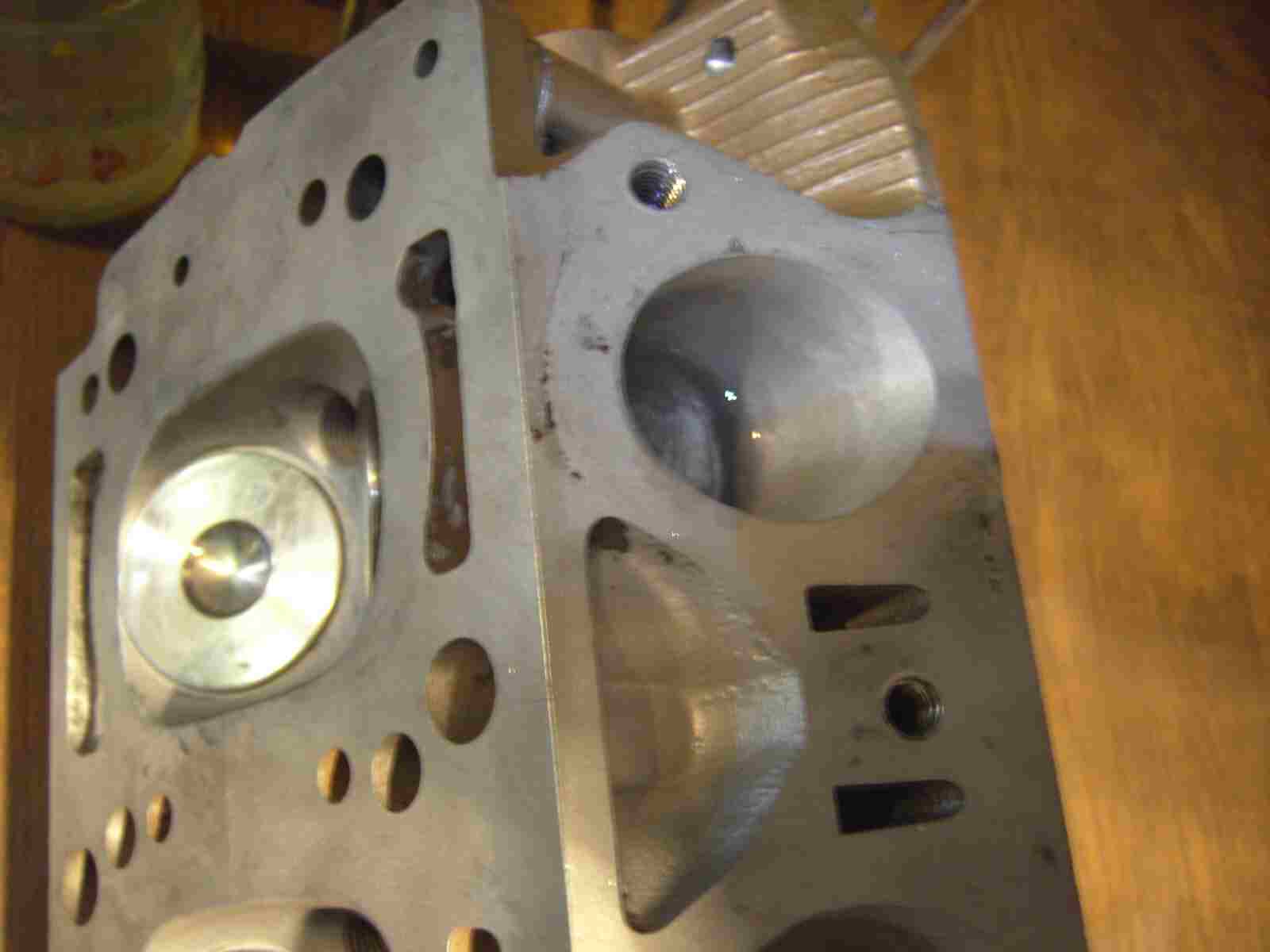

Das Ventil mit dem Ventiltrieb wird wieder eingebaut!
|
|
|
|
![PICT8012 PICT8012](../assets/images/PICT8012.jpg) |
|
|
|

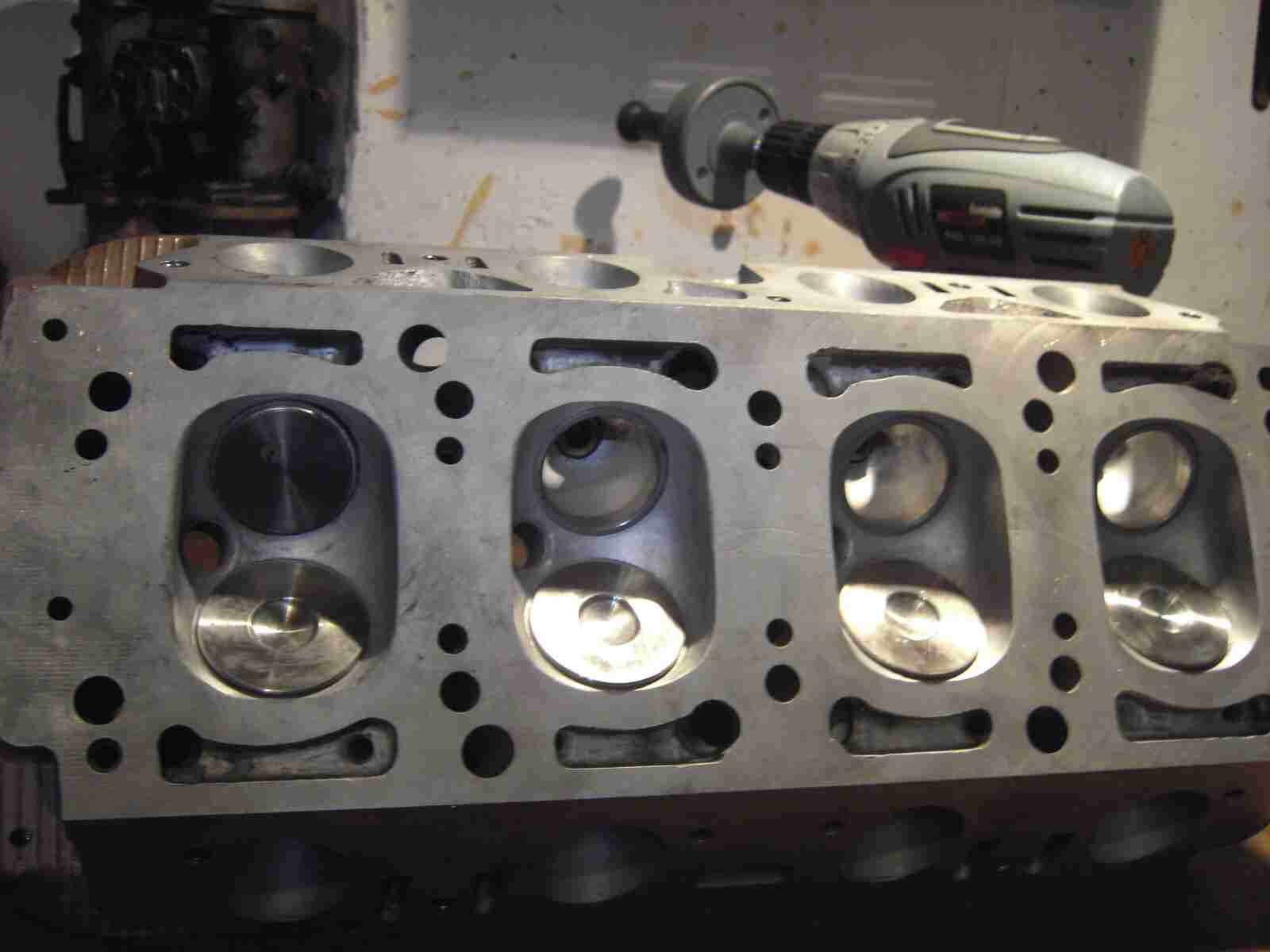

Und auf Dichtheit überprüft!
|
|
|
|
![PICT8013 PICT8013](../assets/images/PICT8013.jpg) |
|
|
|
Ist es dicht?
|
|
|
|
![PICT8014 PICT8014](../assets/images/PICT8014.jpg) |
|
|
|

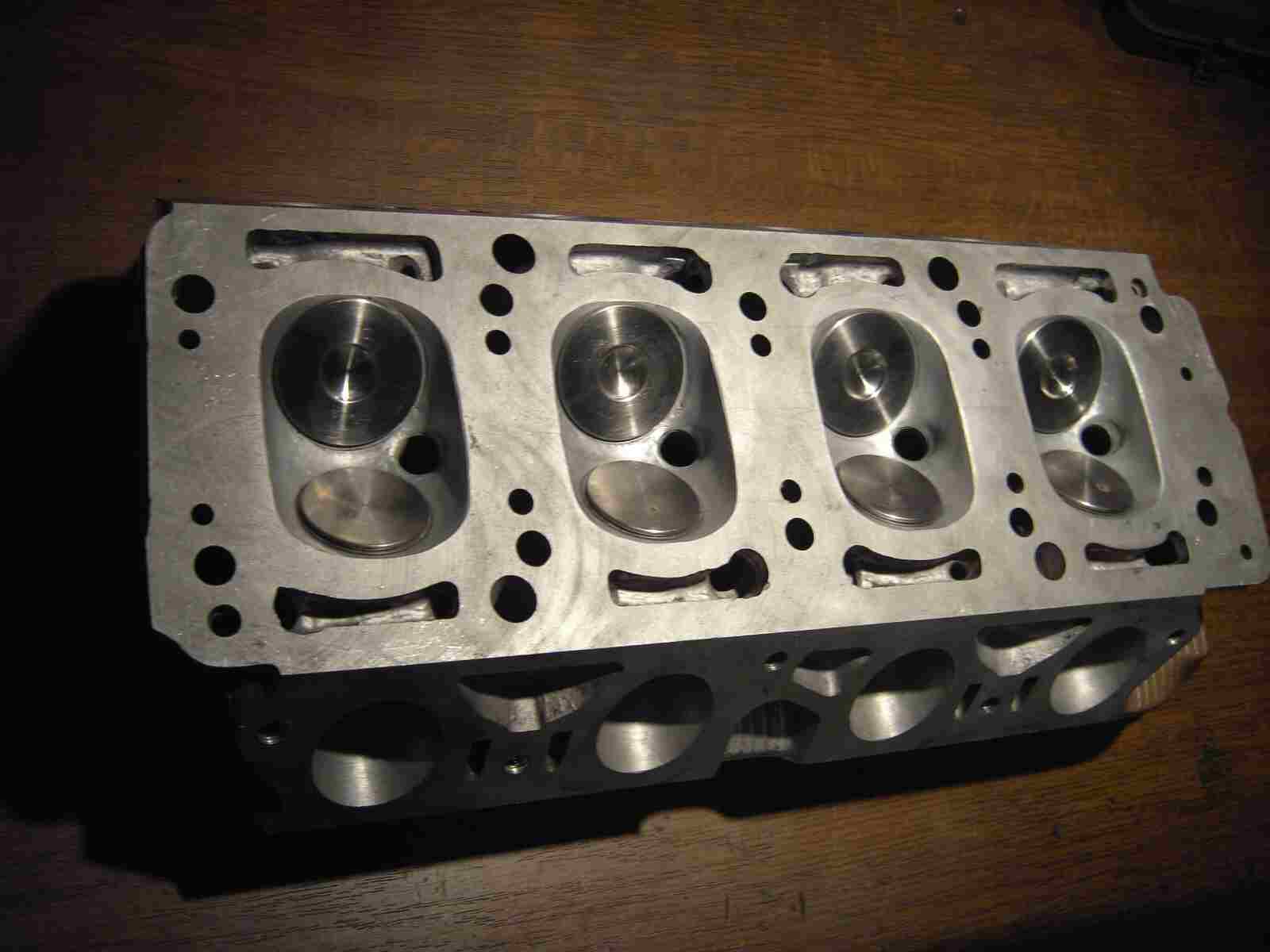

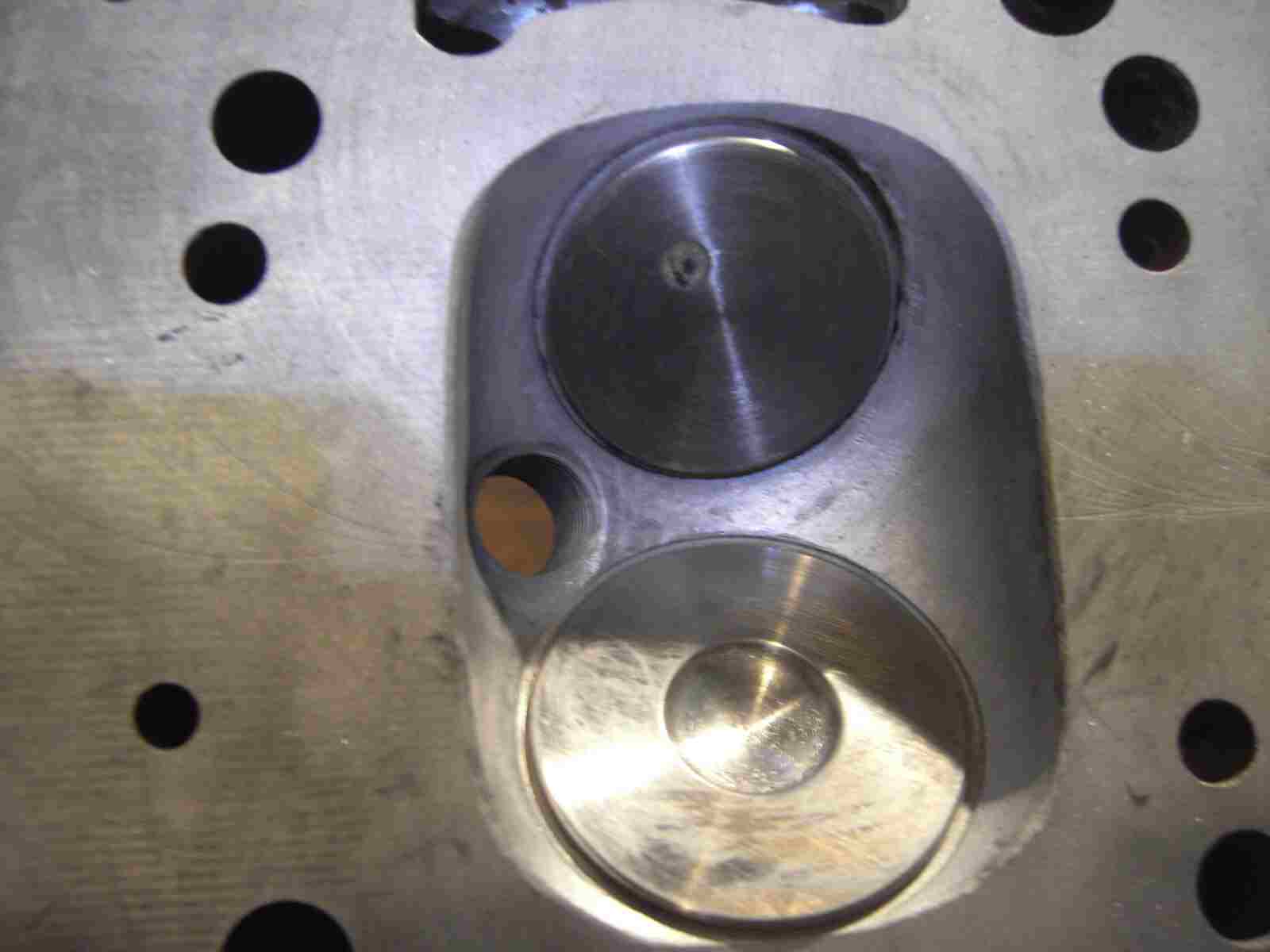

Es ist dicht! Das Nachdrehen hat funktioniert!
|
|
|
|
![PICT8016 PICT8016](../assets/images/PICT8016.jpg) |
|
|
|
Die Ventile sind dicht und der Zylinderkopf ist einbaubereit. Bis zu diesem Punkt war es ein langer Weg. Also, mal schnell Ventile nachmittags einschleifen, das könnt Ihr Euch aus dem Kopf schlagen. Last Euch Zeit und macht es richtig! Nur so hat der Motor seine volle Leistung, alles andere ist Murks!
|
|
|
|
![PICT8017 PICT8017](../assets/images/PICT8017.jpg) |
|
|
|

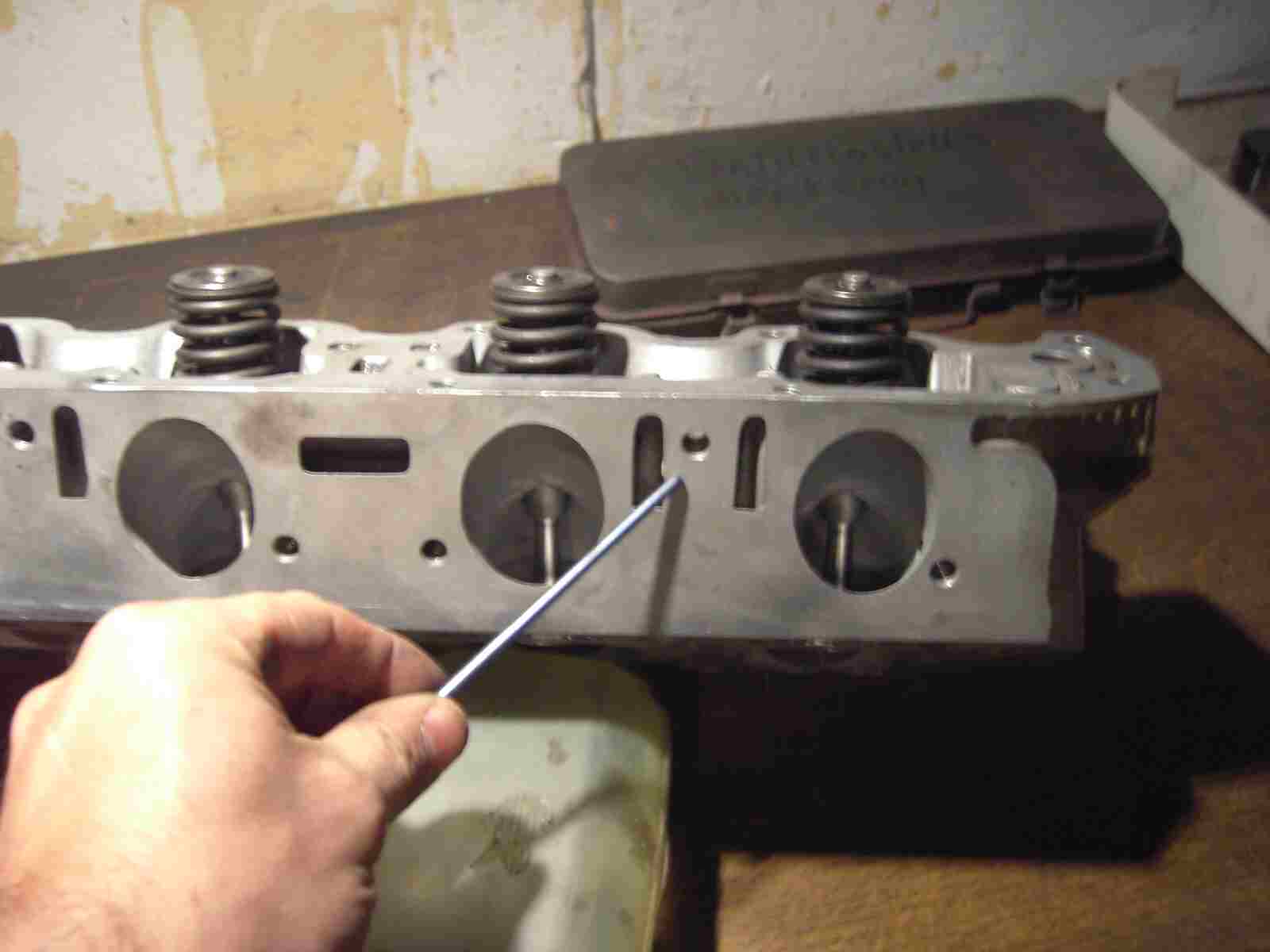

Jetzt noch eine kleine Information zum Zylinderkopf! In der Einlass- und Auslassseite befindet sich zwei obere Gewindelöcher!
|
|
|
|
![PICT8018 PICT8018](../assets/images/PICT8018.jpg) |
|
|
|

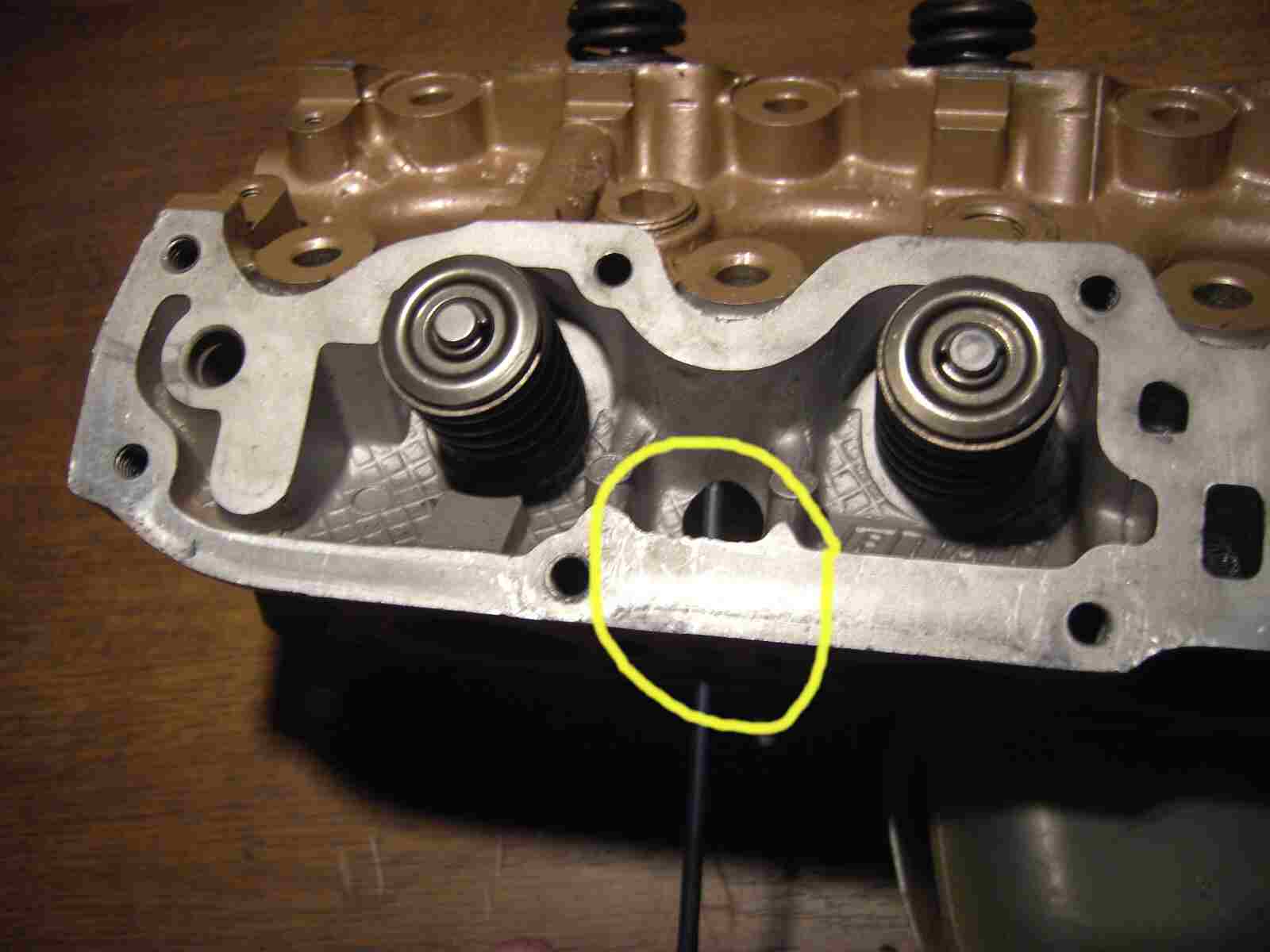

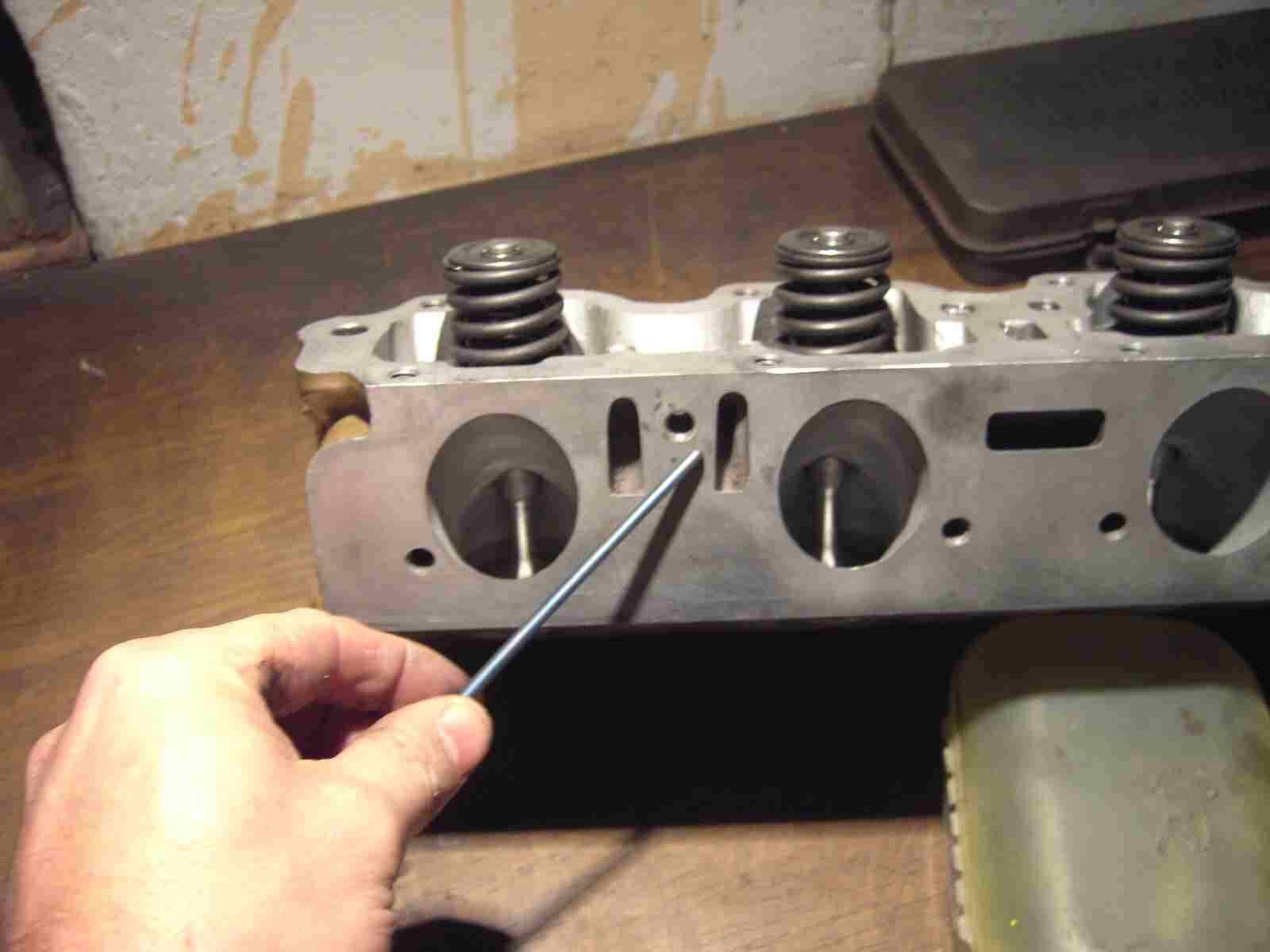

Diese sind ganz durchgebohrt und ragen in den Ölraum des Nockenwellengehäuses!
|
|
|
|
![PICT8024 PICT8024](../assets/images/PICT8024.jpg) |
|
|
|

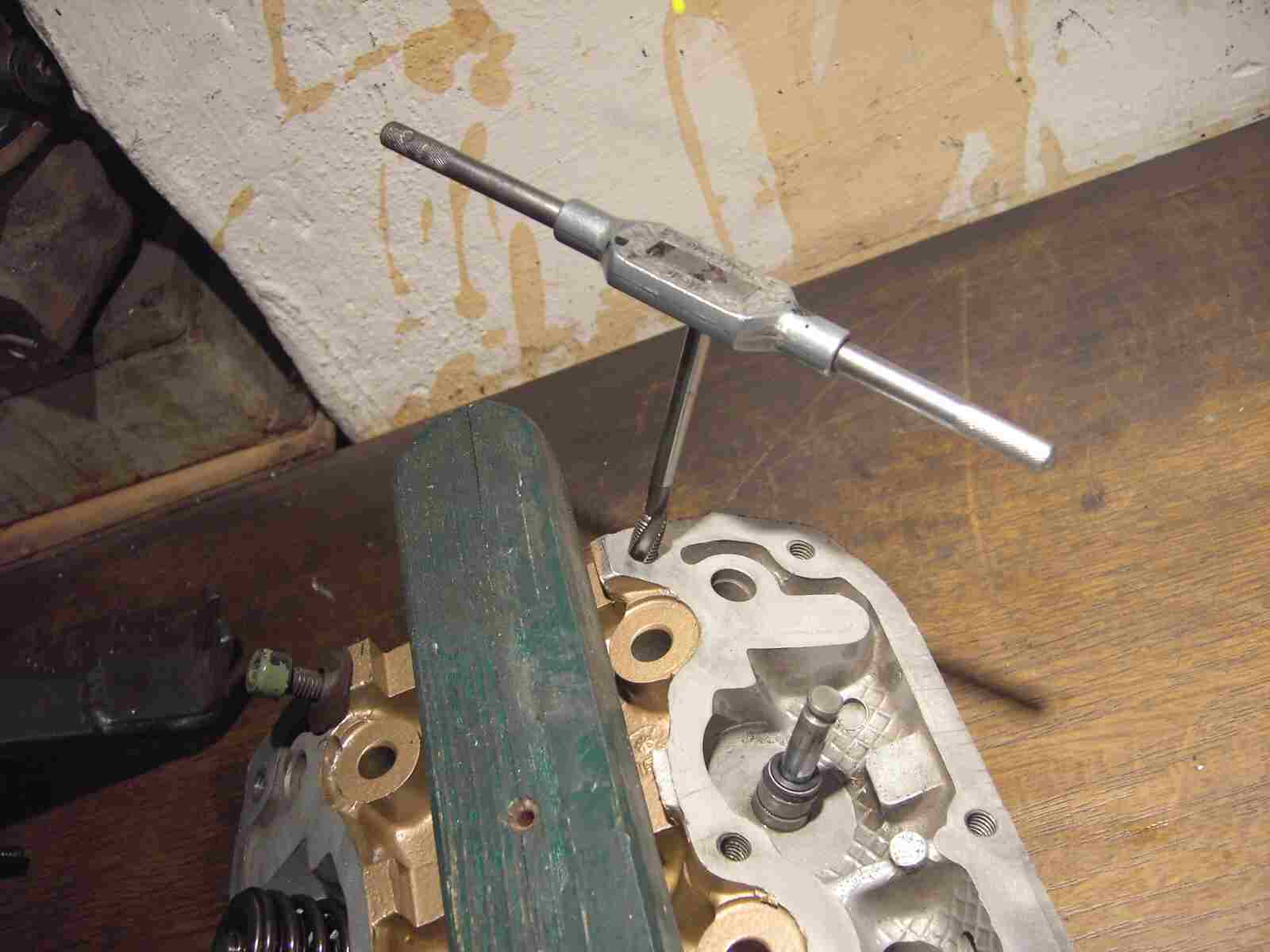

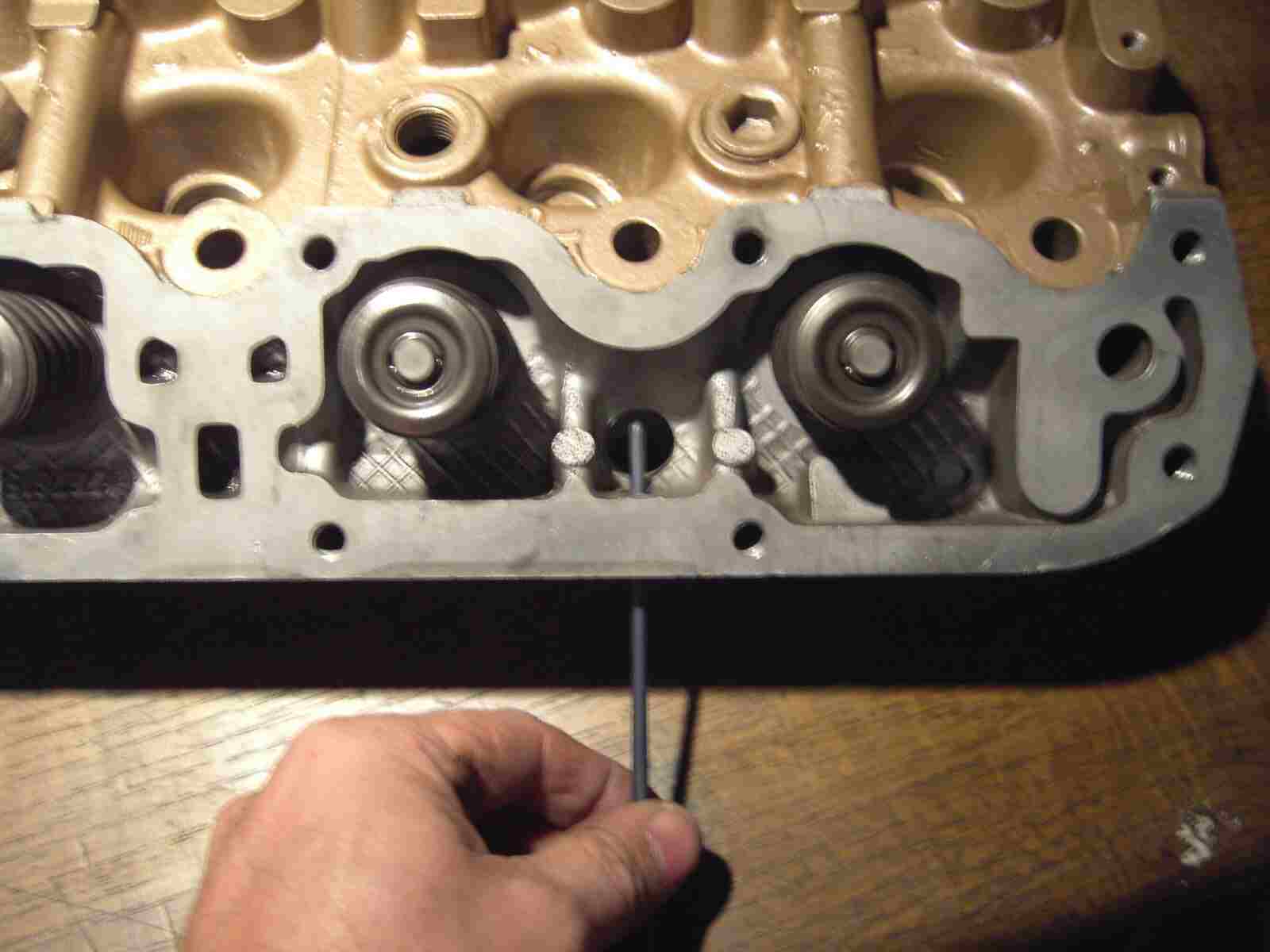

Wenn der Stehbolzen eingeschraubt wird, sollte auf das Gewinde etwas Dichtungsmittel aufgetragen werden. Dadurch ist das Gewindeloch dicht und es fließt beim warmen Motor kein Motoröl aus dem Gewinde und dann auf dem Auspuffkrümmer.
|
|
|
|
![PICT8020 PICT8020](../assets/images/PICT8020.jpg) |
|
|
|
Also denkt auch hier daran, ansonsten leidet Euer Motor eventuell an Inkontinenz oder schlimmer sogar an Motorbrand!
|
|
