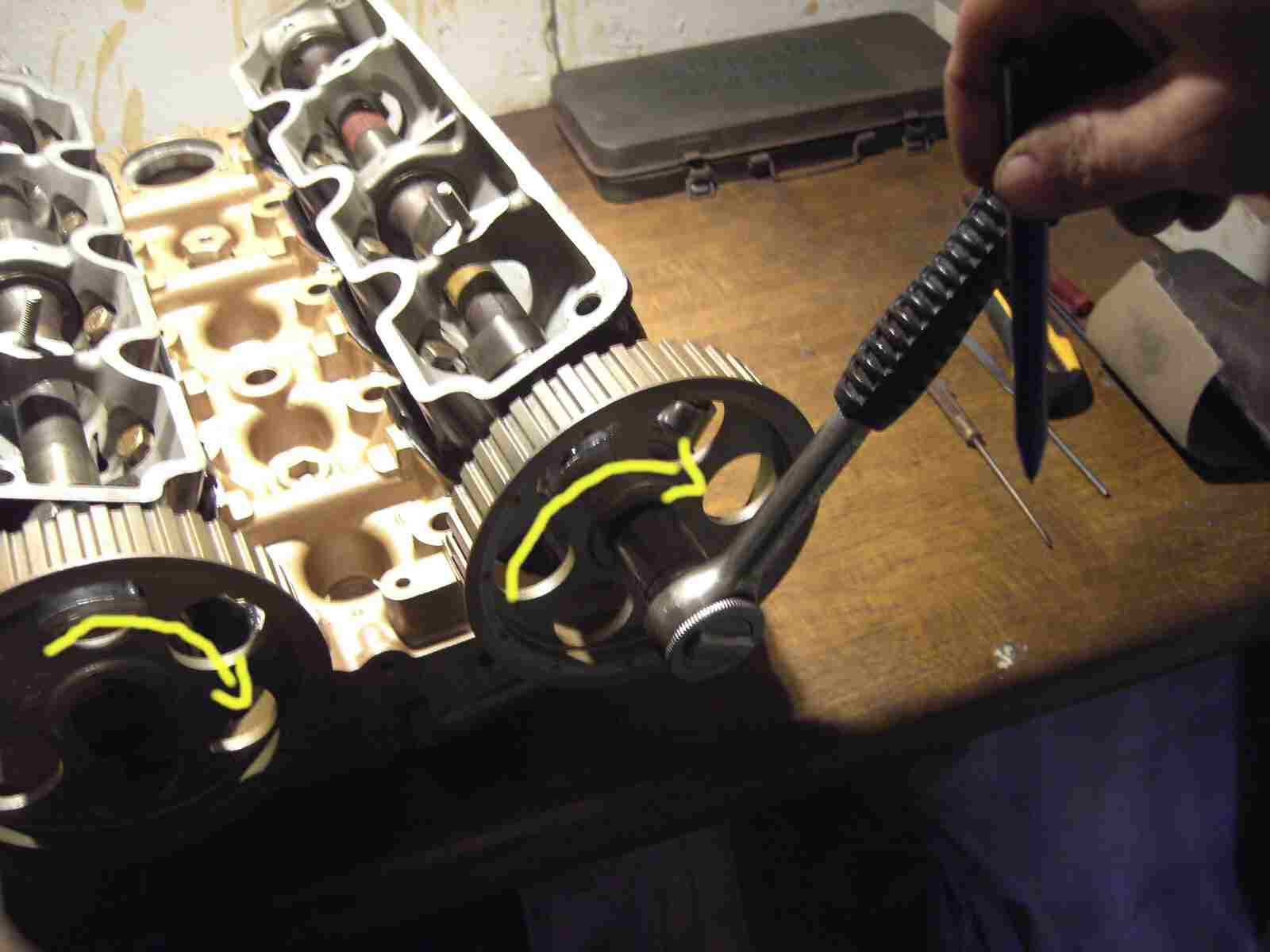

Das ist ein Zylinderkopf von einem Lancia Thema Turbo. Der Unterschied zu einem Lancia Beta Zylinderkopf ist, das Ein- und Auslassseite verdreht sind. Das müßt Ihr beim Ventile einstellen am Beta Kopf beachten. Und jetzt etwas Theorie: Durch die Kurbelwelle sind gleichzeitig entweder das Zylinderpaar 1 und 4 auf OT (oberer Totpunkt) oder 2 und 3. Das heißt, überschneiden die Ventile am 1 Zylinder, dann zündet der 4. Zylinder (Arbeitstakt) und an diesen werde die Ventile eingestellt. Überschneiden die Ventile vom Zylinder 4, dann kann man das Ventilspiel am Zylinder 1 einstellen. Überschneiden die Ventile vom Zylinder 2, dann stellt man die Ventile am Zylinder 3 ein. Überschneiden die Ventile am Zylinder 3, dann werden die Ventile vom Zylinder 2 eingestellt.. So habe ich es von unserem Autoschlosser, der gleichzeitig Rennmonteur ist, gelernt. Die Drehrichtung , an den Nockenwellenräder, ist immer im Uhrzeigersinn!
|
|
|
![PICT8063 PICT8063](../assets/images/PICT8063.jpg) |
|
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
|

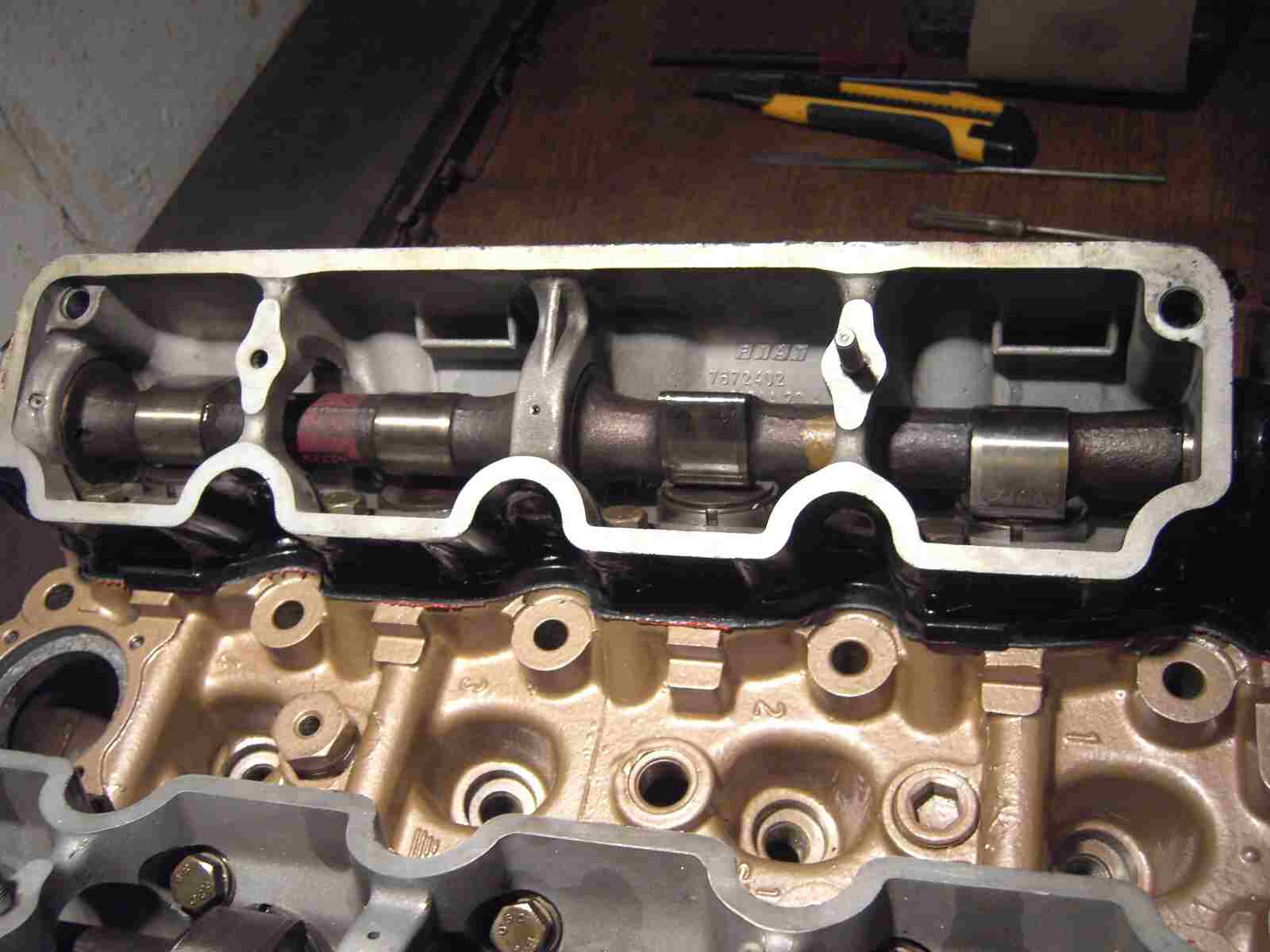

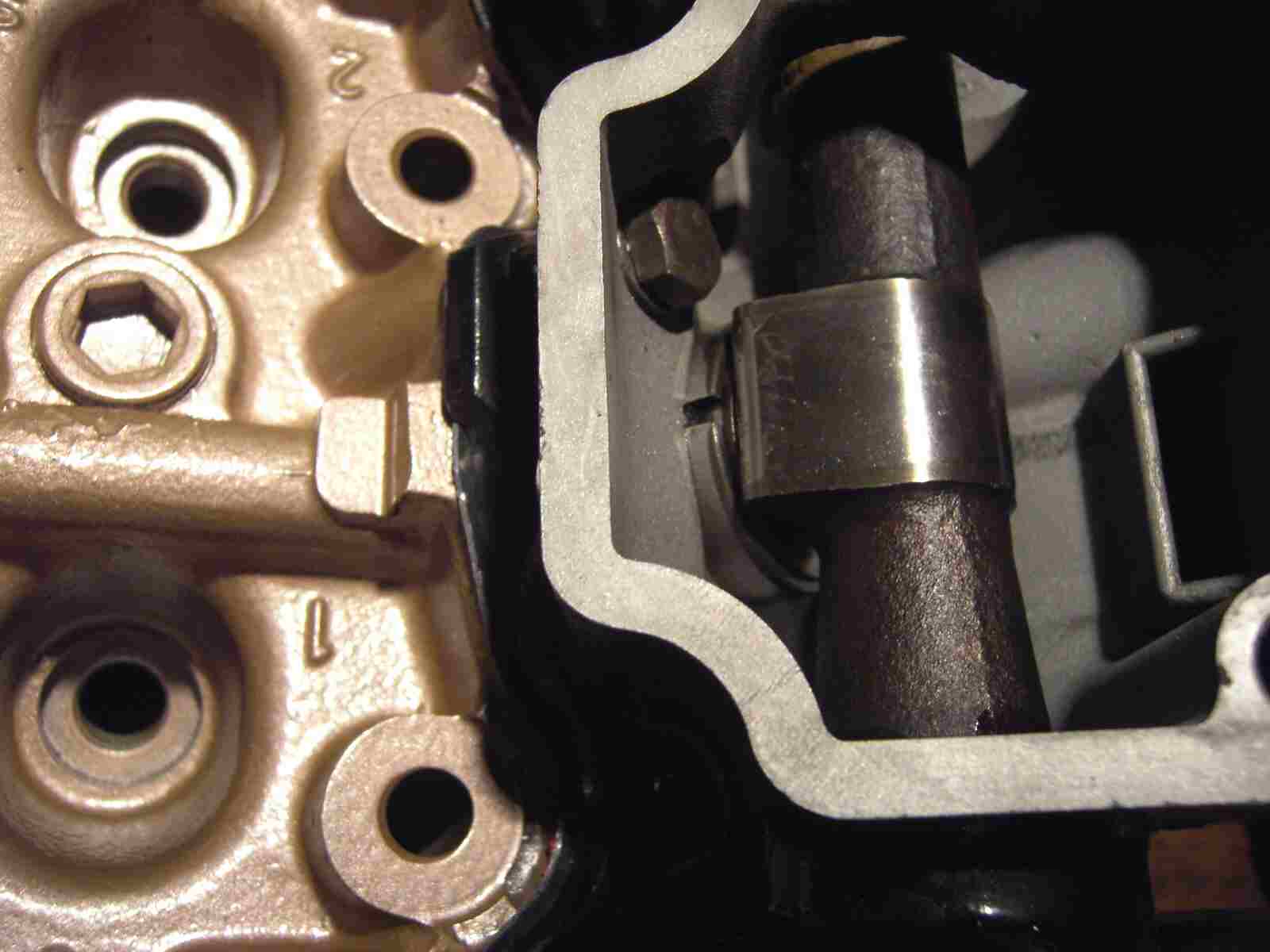

Oben befindet sich die Auslassnockenwelle, am Beta ist dies, die Einlassnockenwelle. Wie überschneiden die Ventile? Der 1. Zylinder hat die Auspuffgase ausgestossen (das Ventil wurde gedrückt und ist wieder in Grundstellung, geschlossen) und das Einlassventil, will gerade zum Füllen gedrückt werden. So ist die Überschneidungposition, hier am 1. Zylinder (schaut auf die Zahlen des Zylinderkopfes!) Das heißt: Der 4. Zylinder befindet sich im Arbeitstakt und kann eingestellt werden.
|
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
|

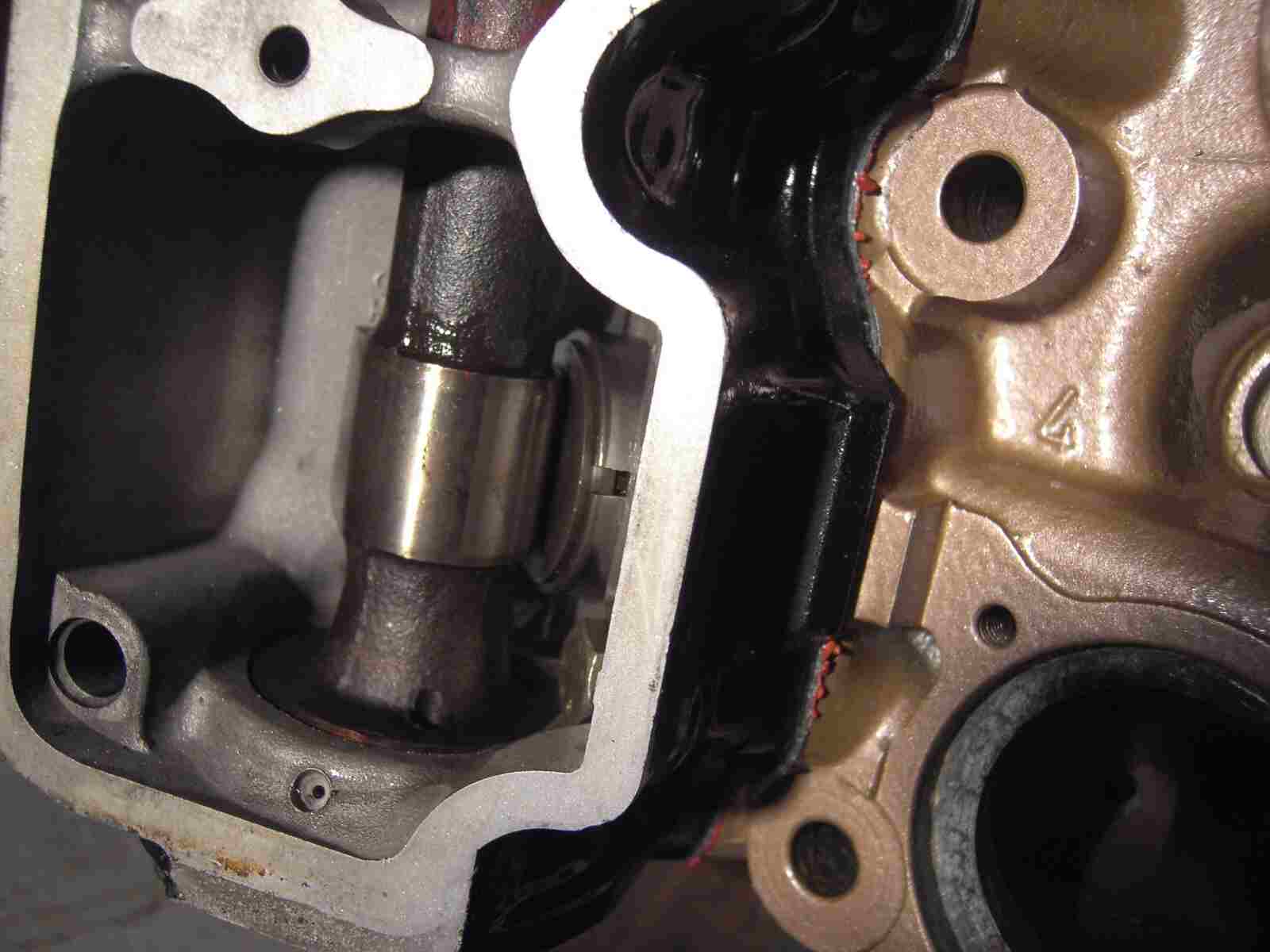

Das Ventilspiel des 4. Zylinders kann jetzt kontrolliert und eingestellt werden!
|
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
|
Dazu benötigen Wir natürlich eine Fühlerlehre und die Einstelldaten für Euren Zylinderkopf. Ich habe unten eine Tabelle mit einigen Ventileinstelldaten eingefügt, die Euch behilflich sein können.
|
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
|

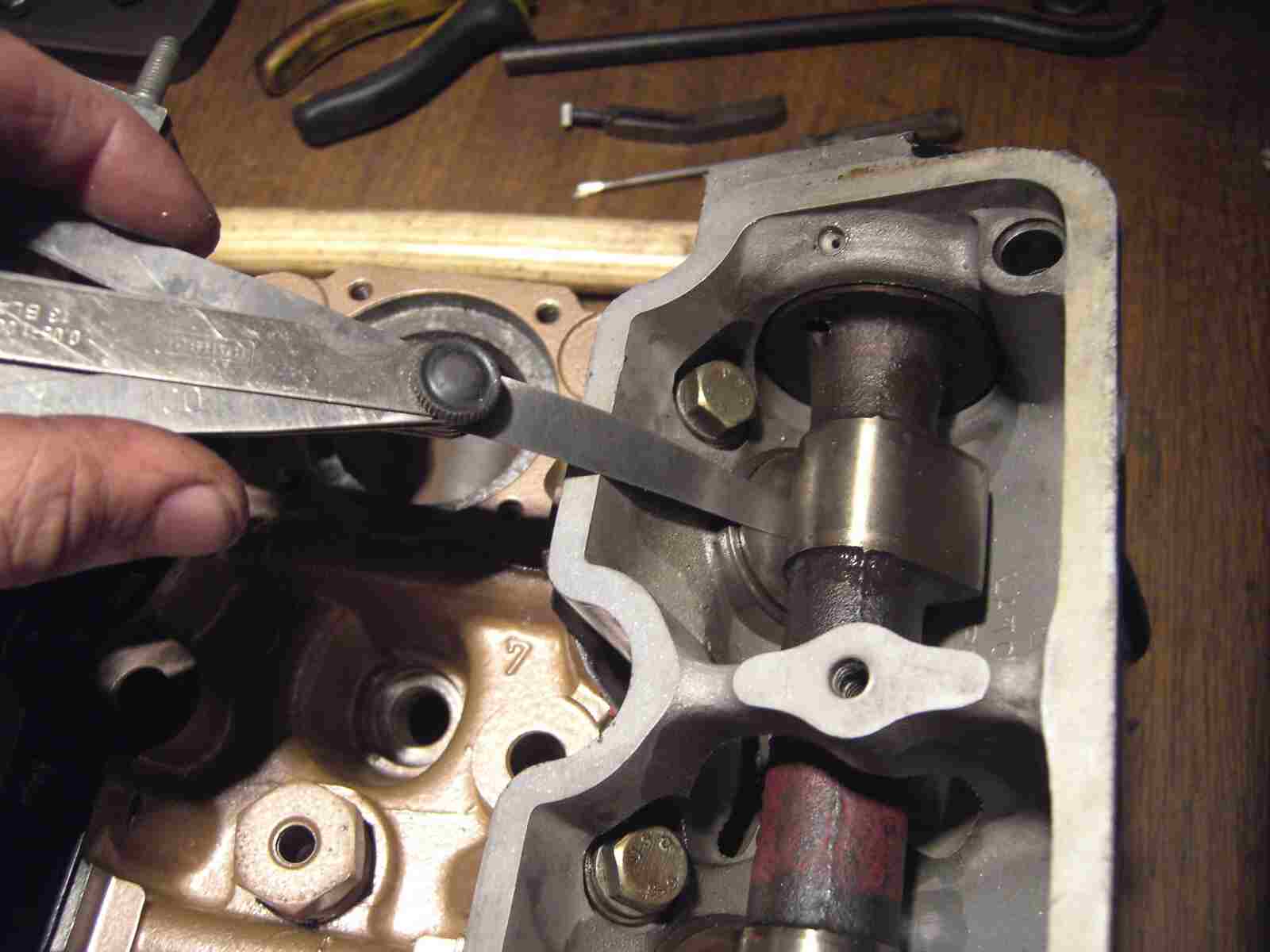

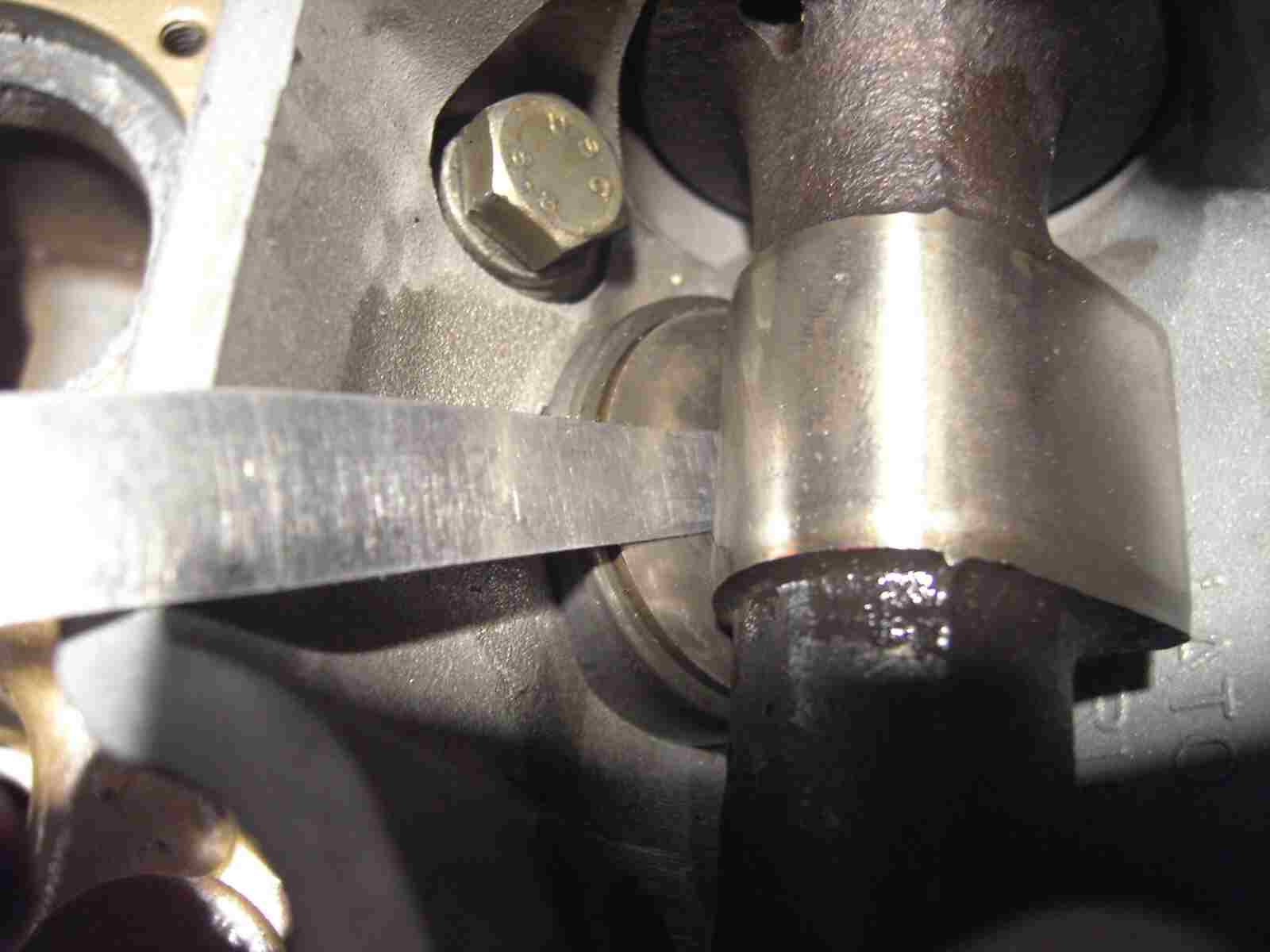

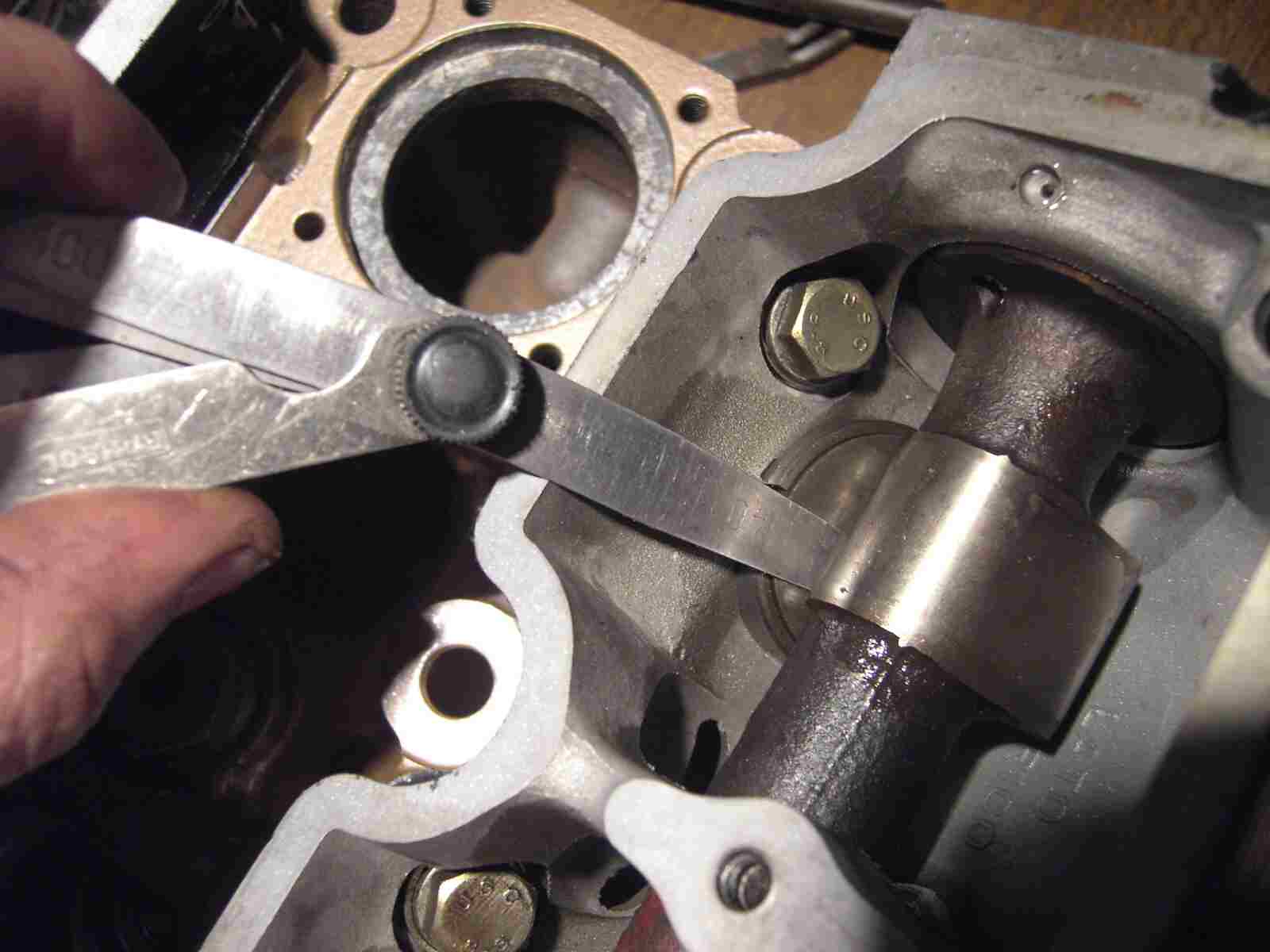

Die Fühlerlehre sollte sich leicht stramm durchziehen lassen. Nicht zu leicht und auch sollte sie nicht klemmen.
|
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
|
![PICT8089 PICT8089](../assets/images/PICT8089.jpg) |
|
|
|

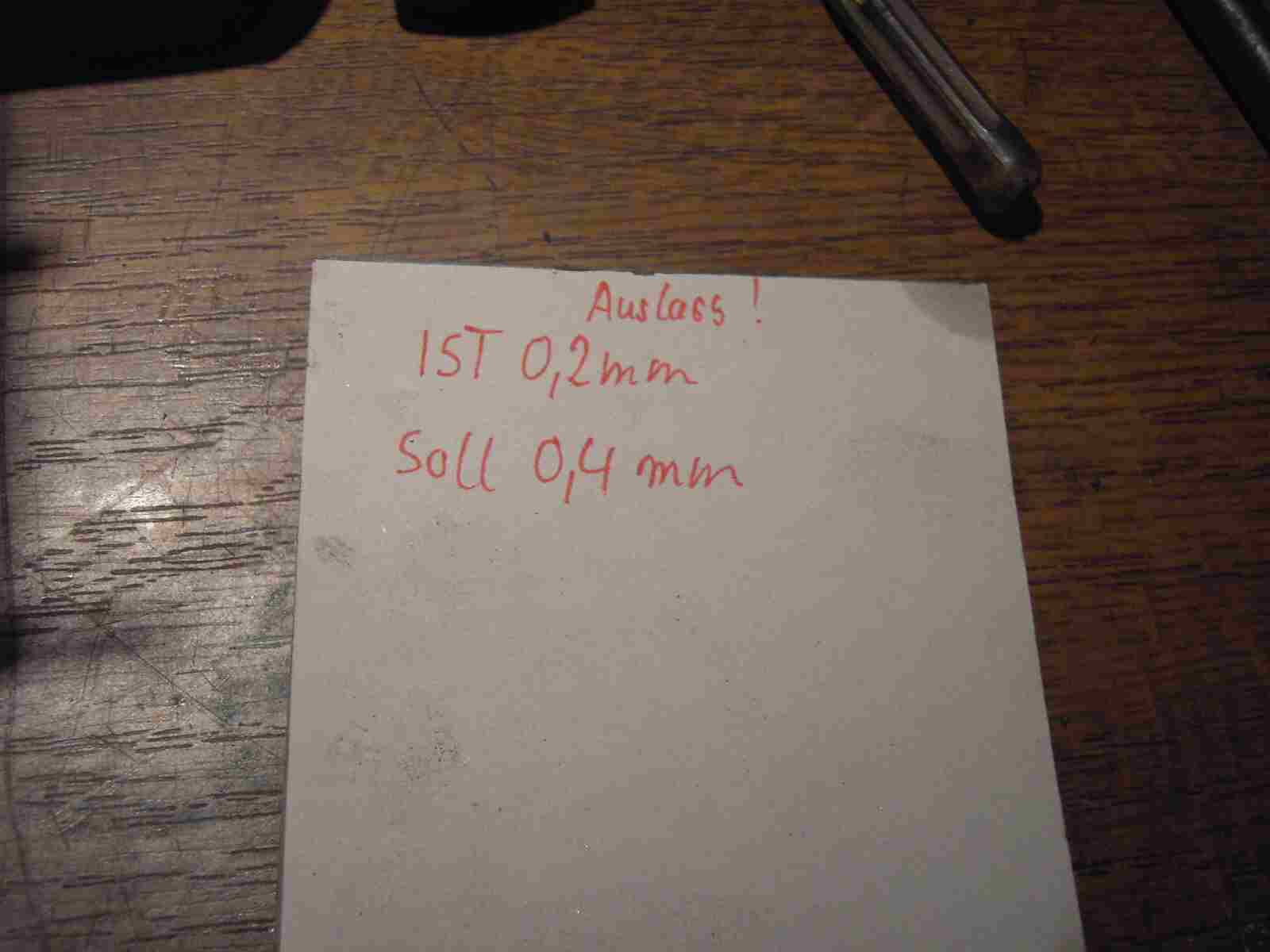

Ich schreibe mir das festgestellte Maß auf einen Zettel und das genaue Ventilspiel, hier 0,4mm.
|
|
|
|
![PICT8090 PICT8090](../assets/images/PICT8090.jpg) |
|
|
|

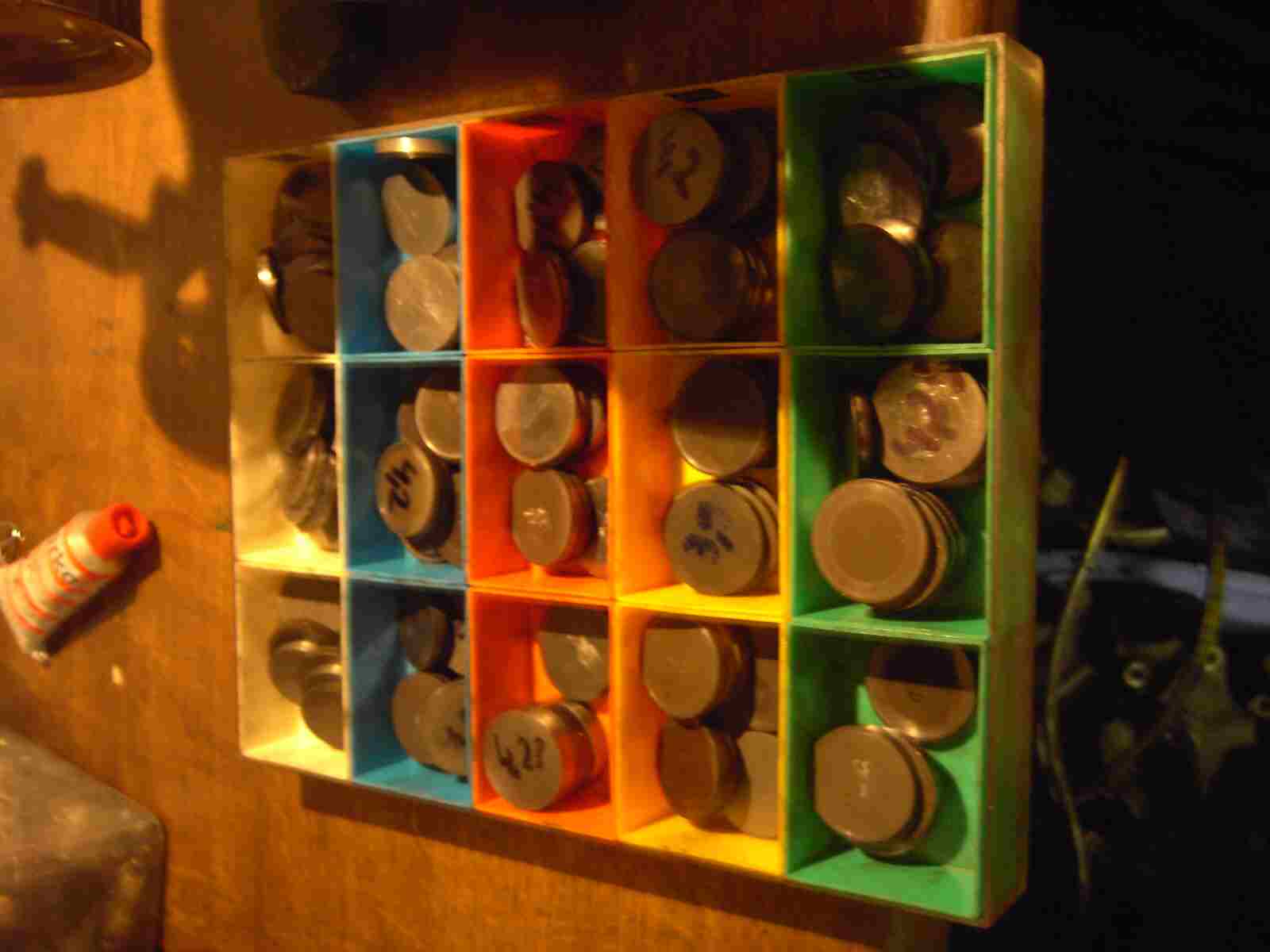

Ihr benötigt noch ein ganzes Sortiment ein Einstellplättchen, die es bei Ebay zu kaufen gibt. Diese sind nicht gerade günstig, aber ohne diese Shims geht es nicht! Natürlich kann man auch von alten Zylinderköpfen Shims zusammen sammmeln, wobei die Plättchen vom Beta, Delta, Thema, Dedra, Fiat 128, X1/9, Ritmo, Fiat 124 /131/132 Alles die Gleichen sind. Also sammelt Euch ein Sortiment zusammen!
|
|
|
|
![PICT8074 PICT8074](../assets/images/PICT8074.jpg) |
|
|
|
Und jetzt wird noch ein Einstellwerkzeug benötigt! Zum Herunterdrücken der Tassenstössel habe ich mir ein 10 mm Hydraulikrohr im Schraubstock vorne platt gedrückt und eine Rundung gebogen. Zum Fixieren des Tassenstössels benutze ich ein 8 mm Vierkant aus einem Türschloss. Um das Ventilplättchen aus dem Tassenstössel heraus zu hebeln, habe ich mir auf dem Jahrmarkt, in der Schießbude, einen Schraubenzieher geschossen! Okay, ein kleiner Schraubenzieher (dreher) funktioniert natürlich auch!
|
|
|
|

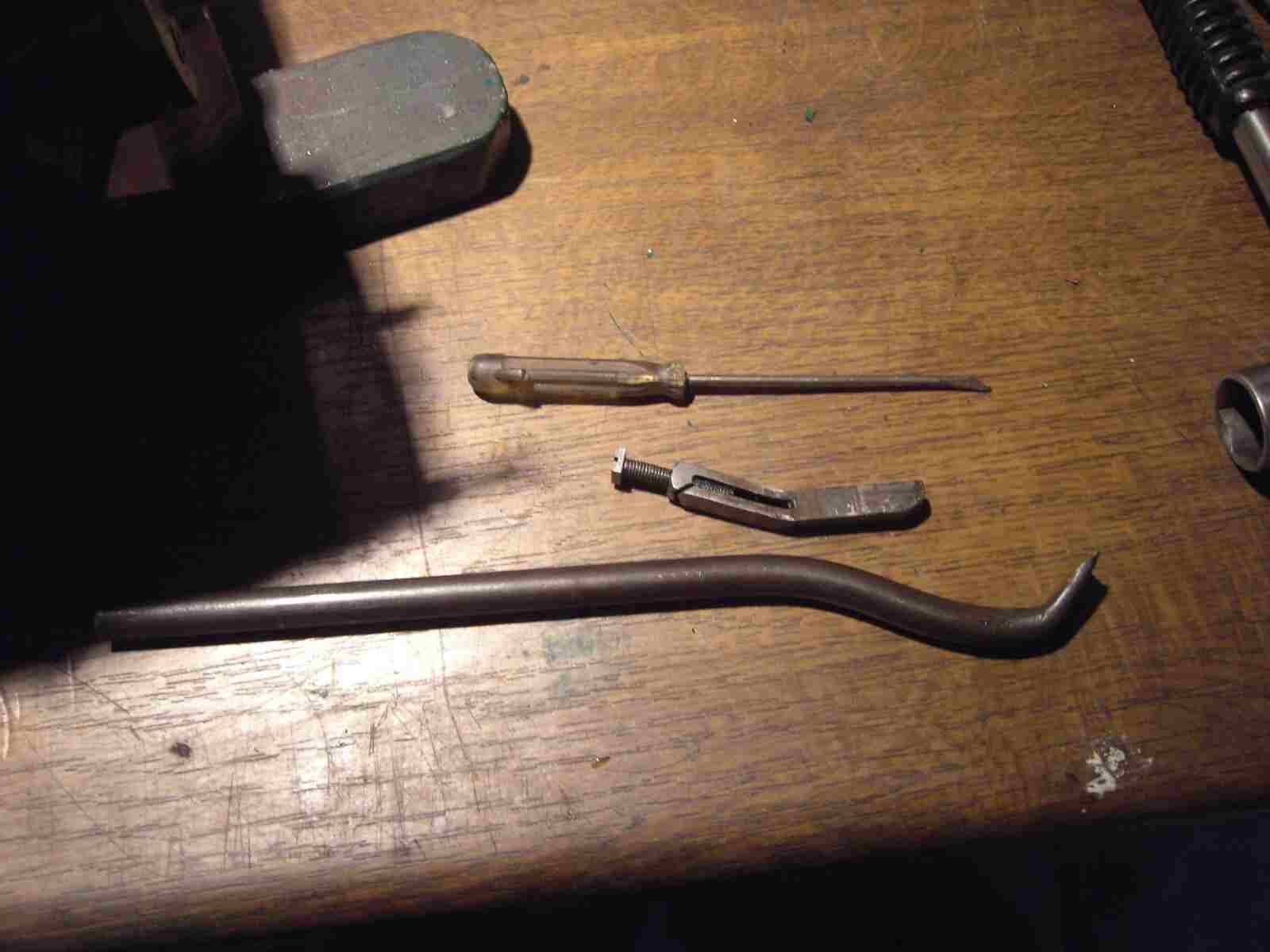

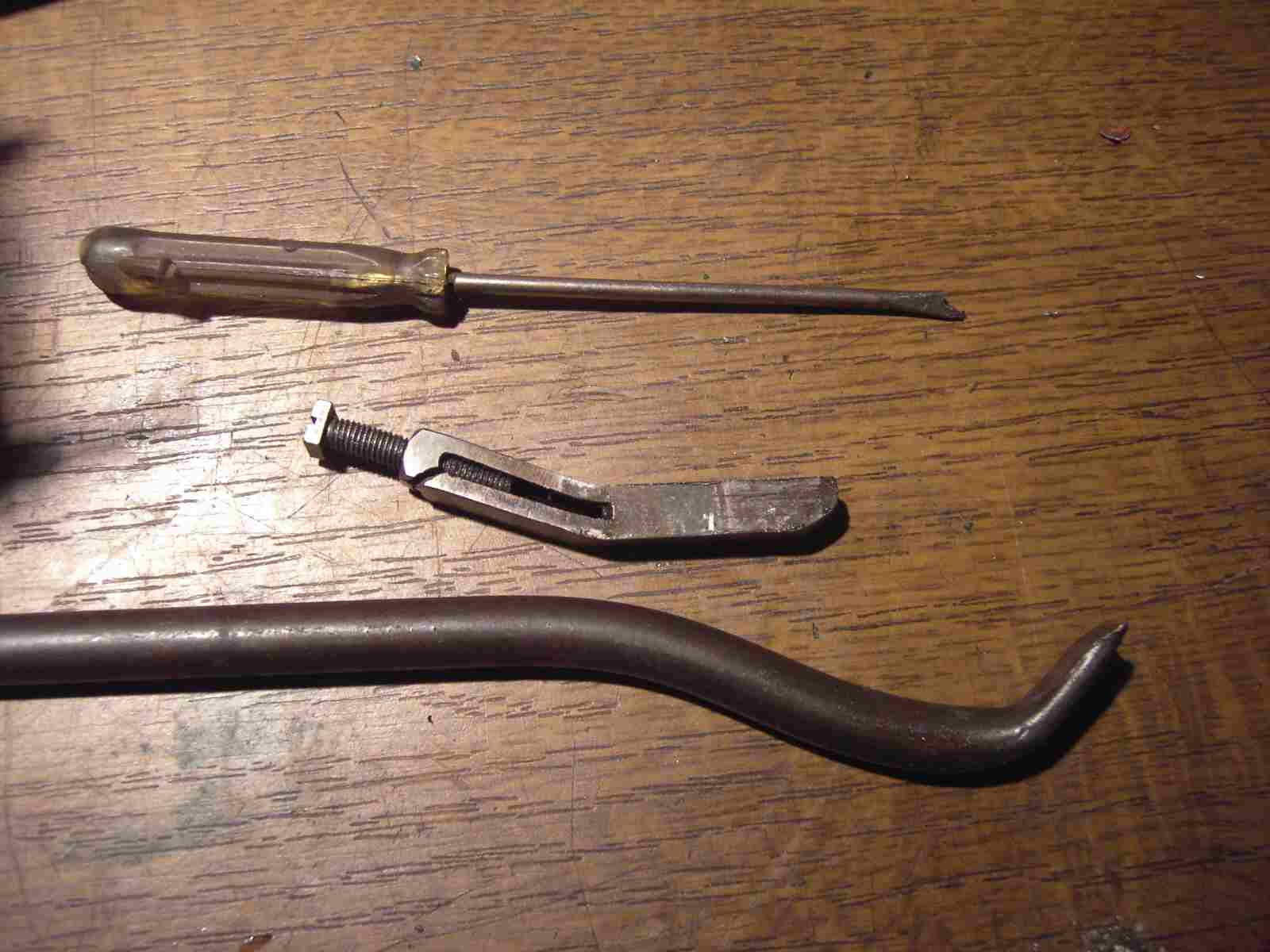

![PICT8075 PICT8075](../assets/images/PICT8075.jpg) |
|
|
|

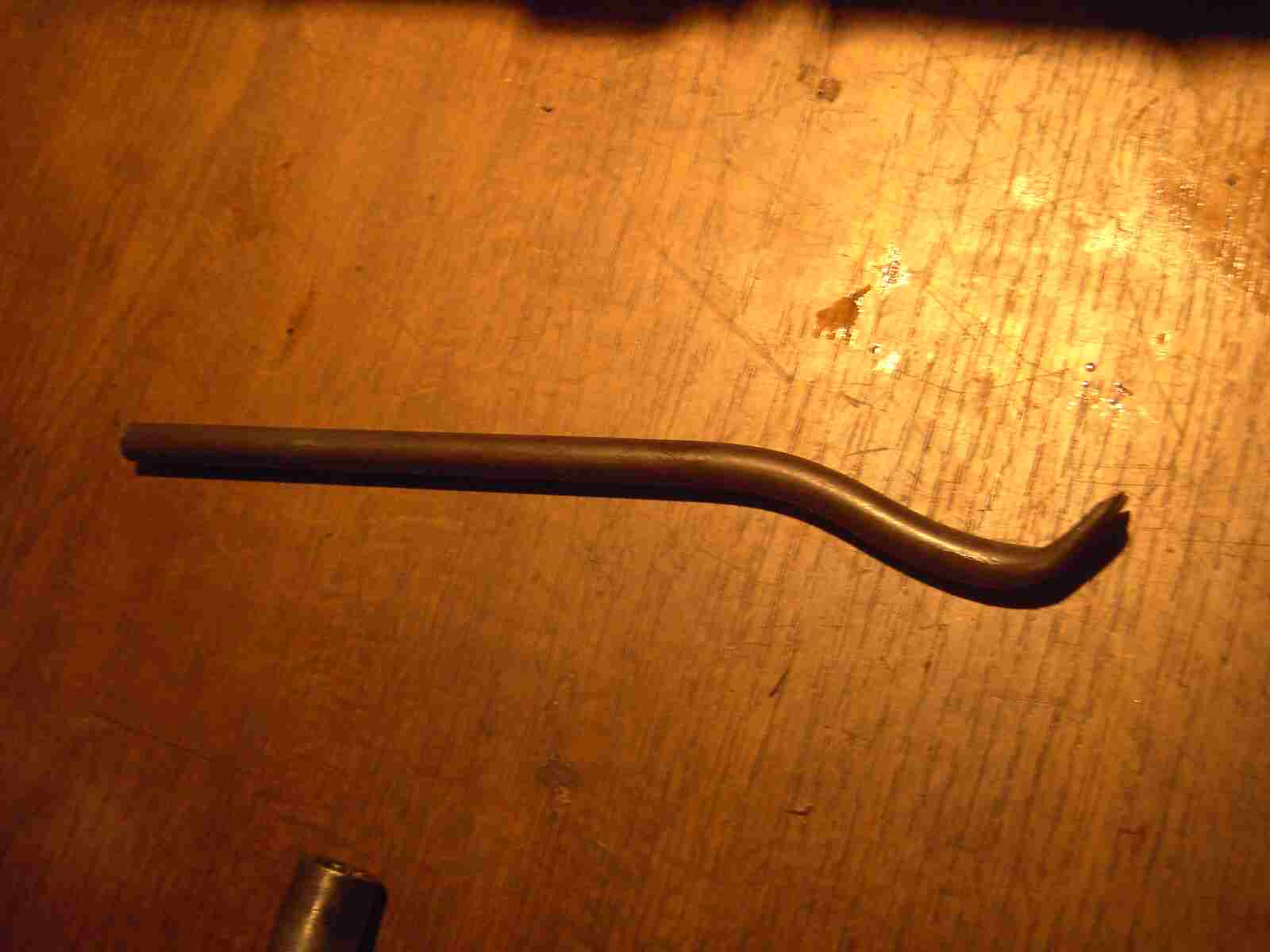

Hier noch mal ein Bild, von meinem Spezialwerkzeug! Was Ihr lacht! Dann kauft Euch halt teures Spezialwerkzeug, ich brauche so etwas nicht!
|
|
|
|
![PICT8068 PICT8068](../assets/images/PICT8068.jpg) |
|
|
|
Nicht lachen, es funtioniert!
|
|
|
|
![PICT8069 PICT8069](../assets/images/PICT8069.jpg) |
|
|
|

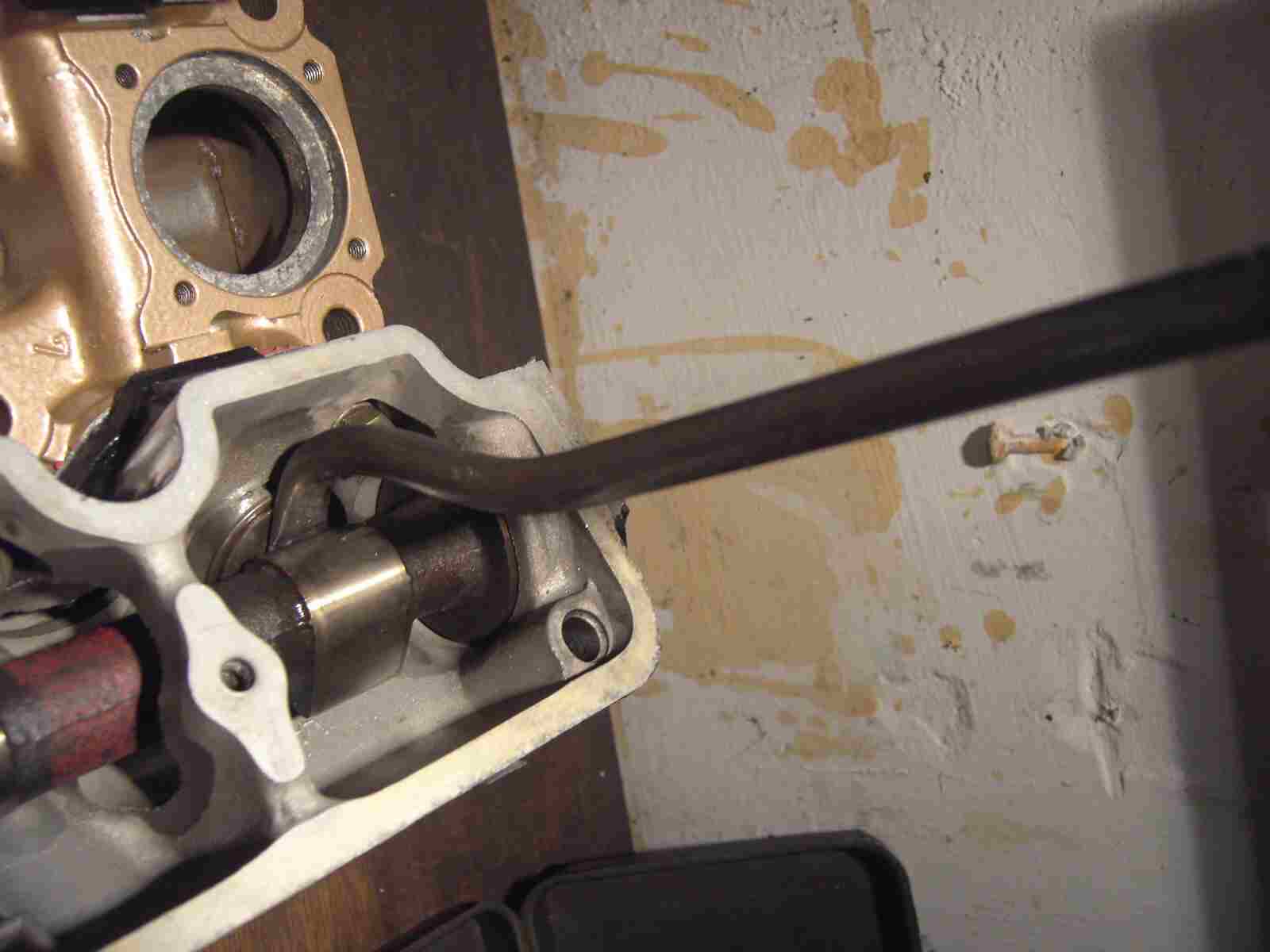

Und zwar so! Entweder man drückt es von hinten, mit der Hand ,zwischen dem Tassenstössel und der Nockenwelle!
|
|
|
|
![PICT8073 PICT8073](../assets/images/PICT8073.jpg) |
|
|
|

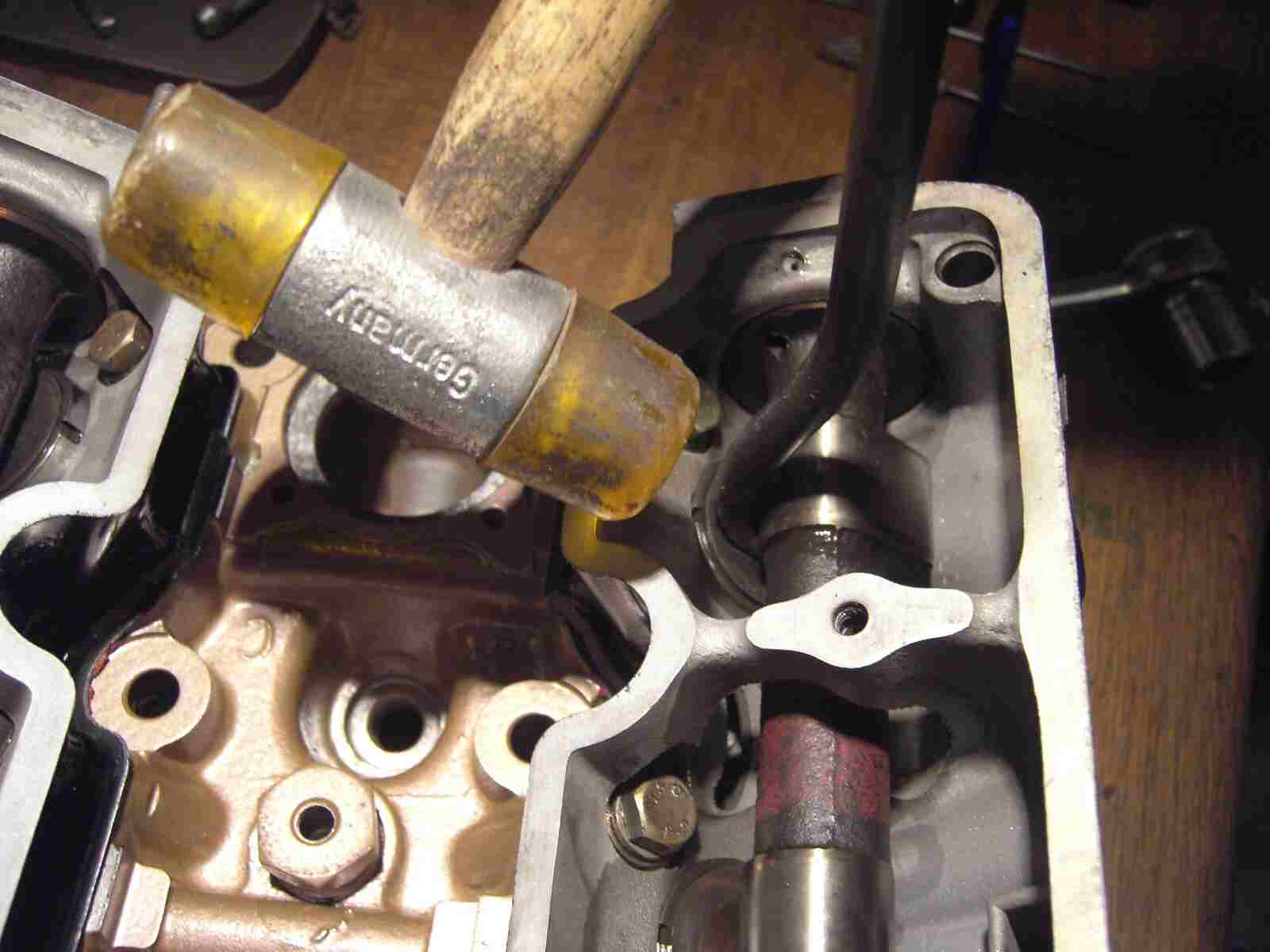

Oder man hilft mit ein paar Hammerschlägen nach! Benutzt dabei aber einen Kunststoffhammer, sonst beschädigt Ihr noch etwas!
|
|
|
|

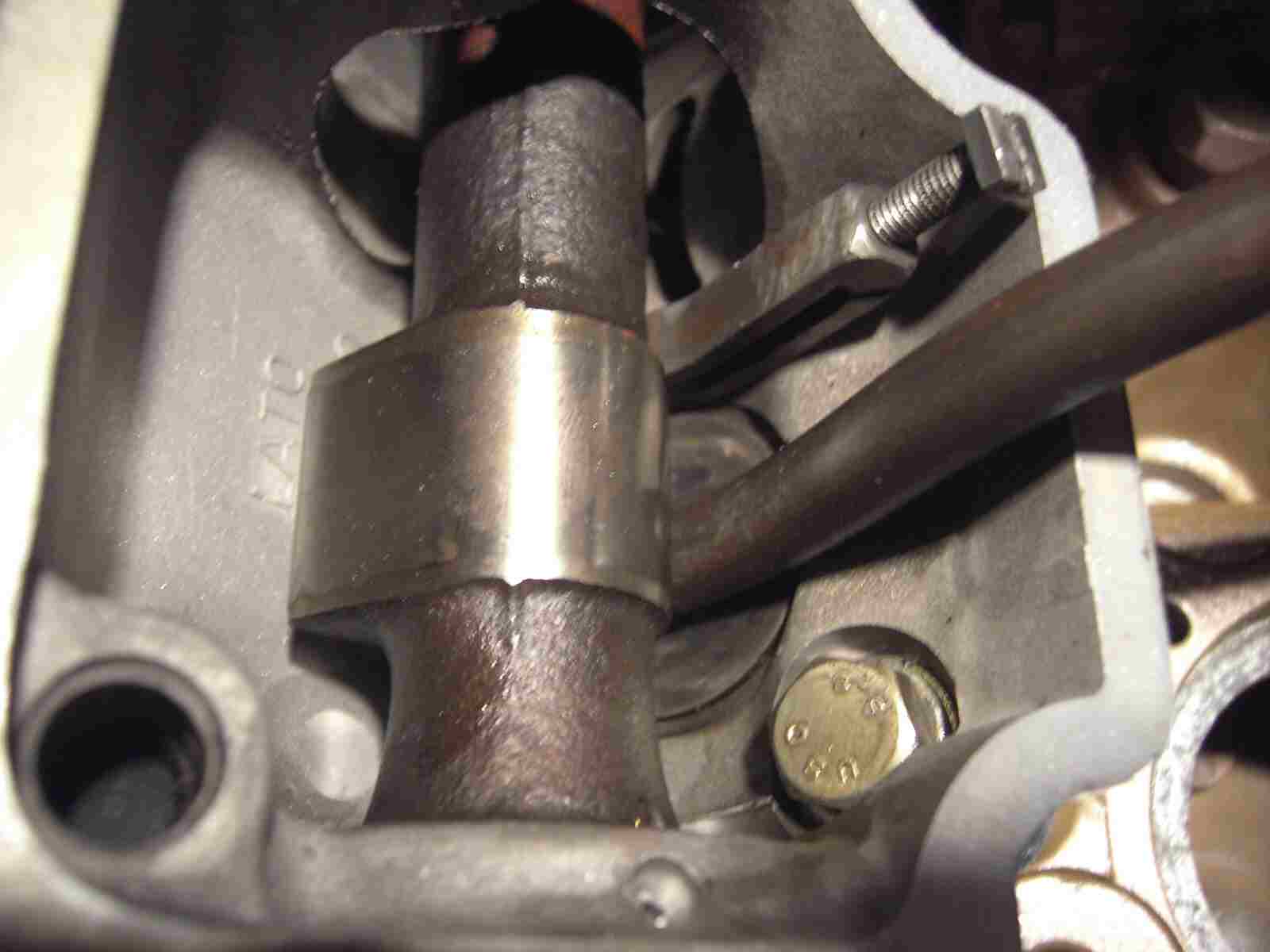

![PICT8076 PICT8076](../assets/images/PICT8076.jpg) |
|
|
|

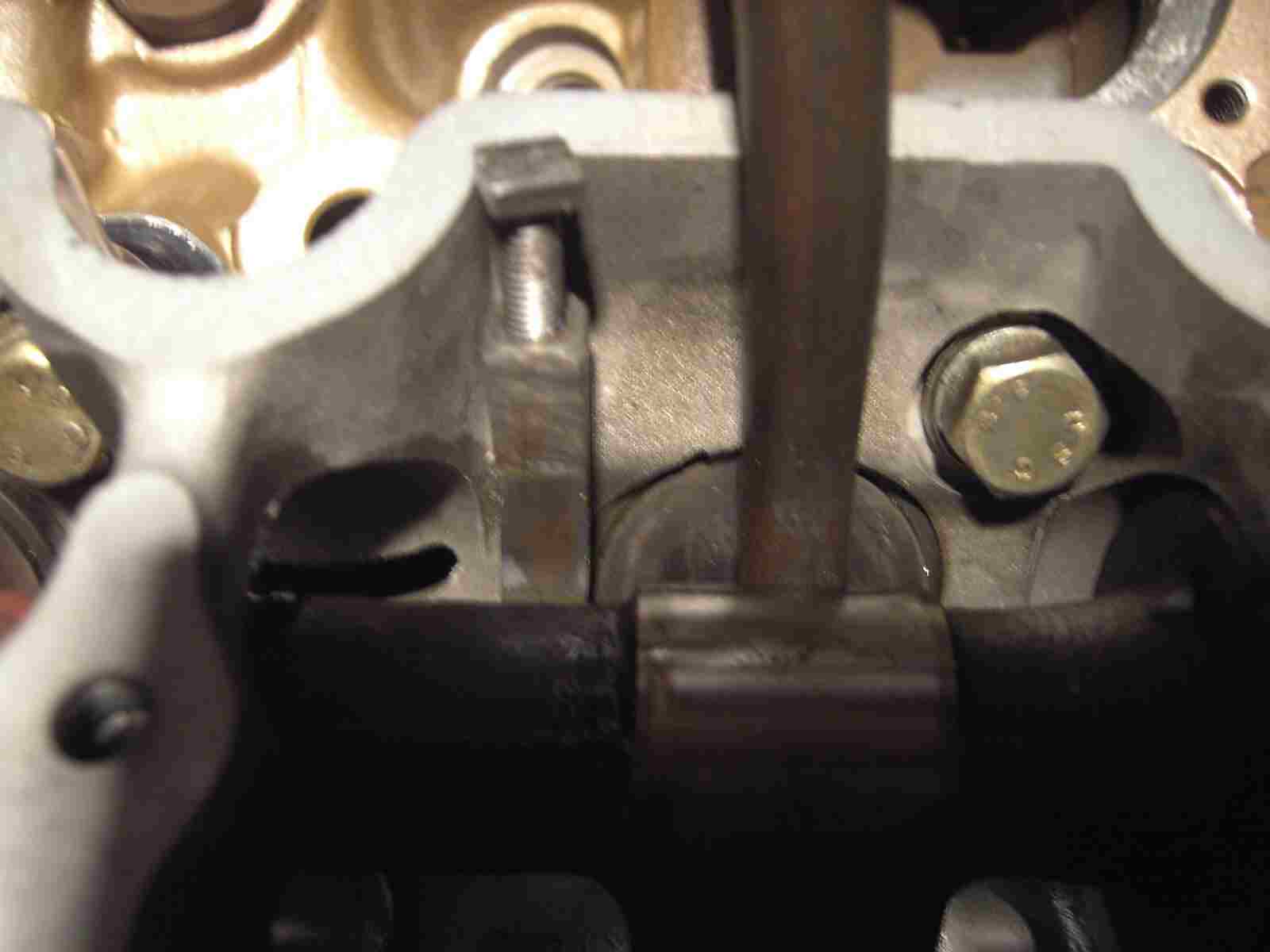

Der Tassenstössel ist nun nach unten gedrückt worden und mit dem Vierkant sichere ich die Position und zwar am Rand des Stössels. Ich will ja noch das Ventileinstellplättchen entfernen können!
|
|
|
|
![PICT8077 PICT8077](../assets/images/PICT8077.jpg) |
|
|
|
Und nun ziehe ich vorsichtig den Niederhalter wieder raus!
|
|
|
|
![PICT8079 PICT8079](../assets/images/PICT8079.jpg) |
|
|
|

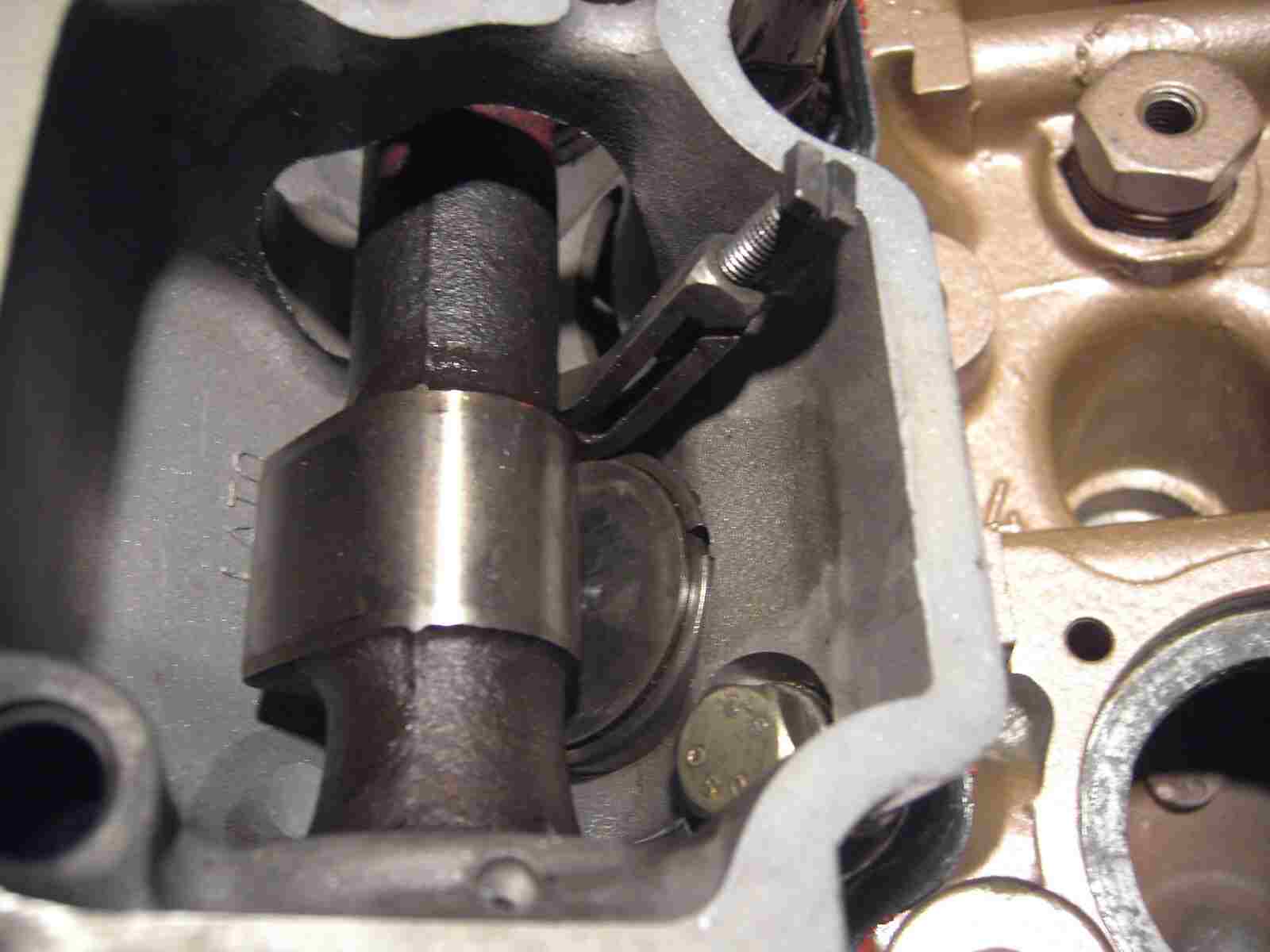

Es hat funktioniert! Das Vierkant hält den Tassenstössel unten! Aber bloss nicht mit den Fingern dazwischen fassen! Der Tassenstössel kann Euch die Finger abquetschen! Aufpassen!
|
|
|
|
![PICT8081 PICT8081](../assets/images/PICT8081.jpg) |
|
|
|

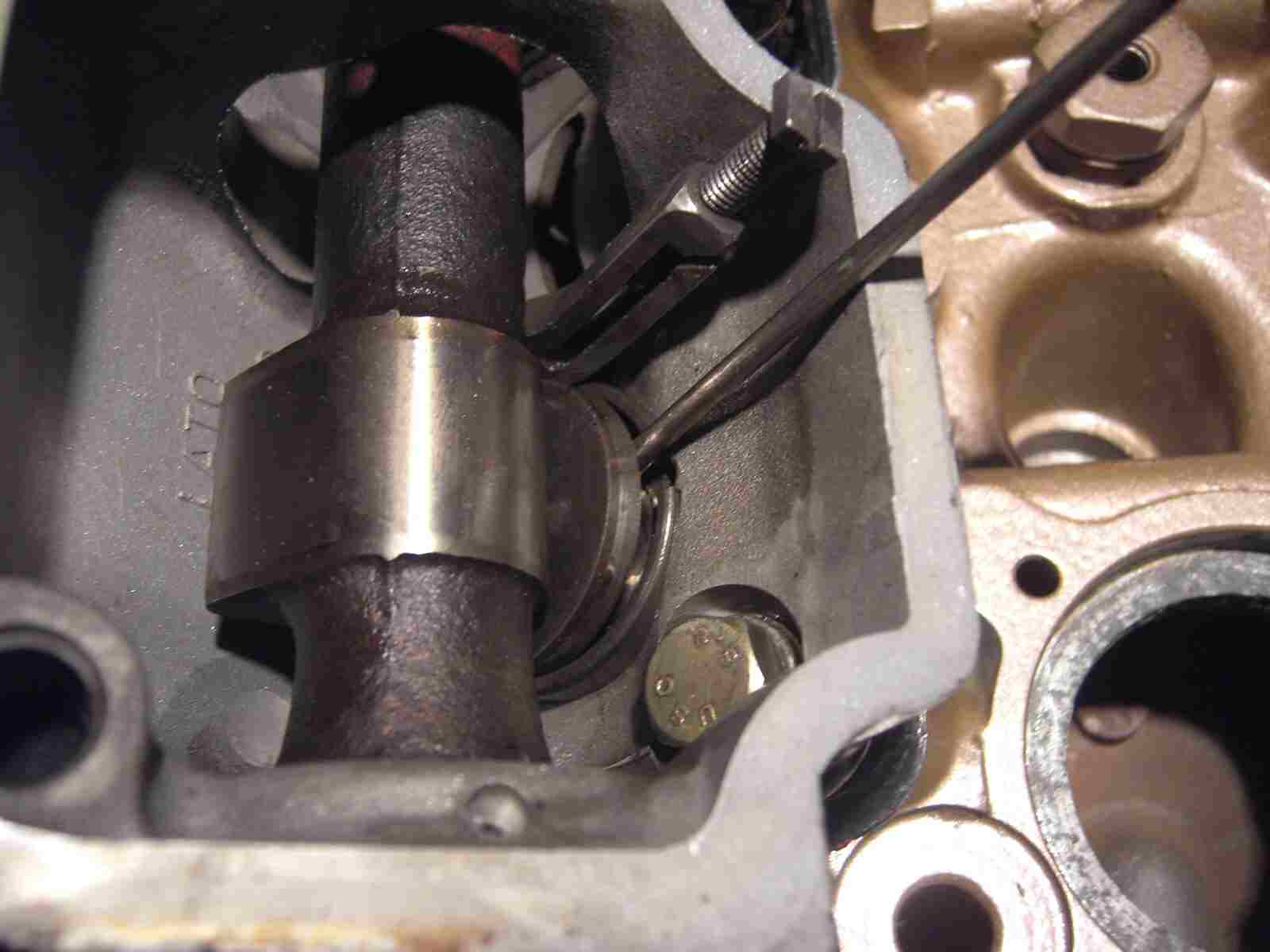

Der Tassenstössel hat vorne eine Nut! Sollte diese nicht vorne sein, könnt Ihr den Tassenstössel, im ungespannter Position, ohne Probleme drehen. Im gespannten Zustand, wie hier nicht mehr! Mit dem Schraubendreher hebelt Ihr das Ventileinstellplättchen vom Stössel heraus.
|
|
|
|
![PICT8083 PICT8083](../assets/images/PICT8083.jpg) |
|
|

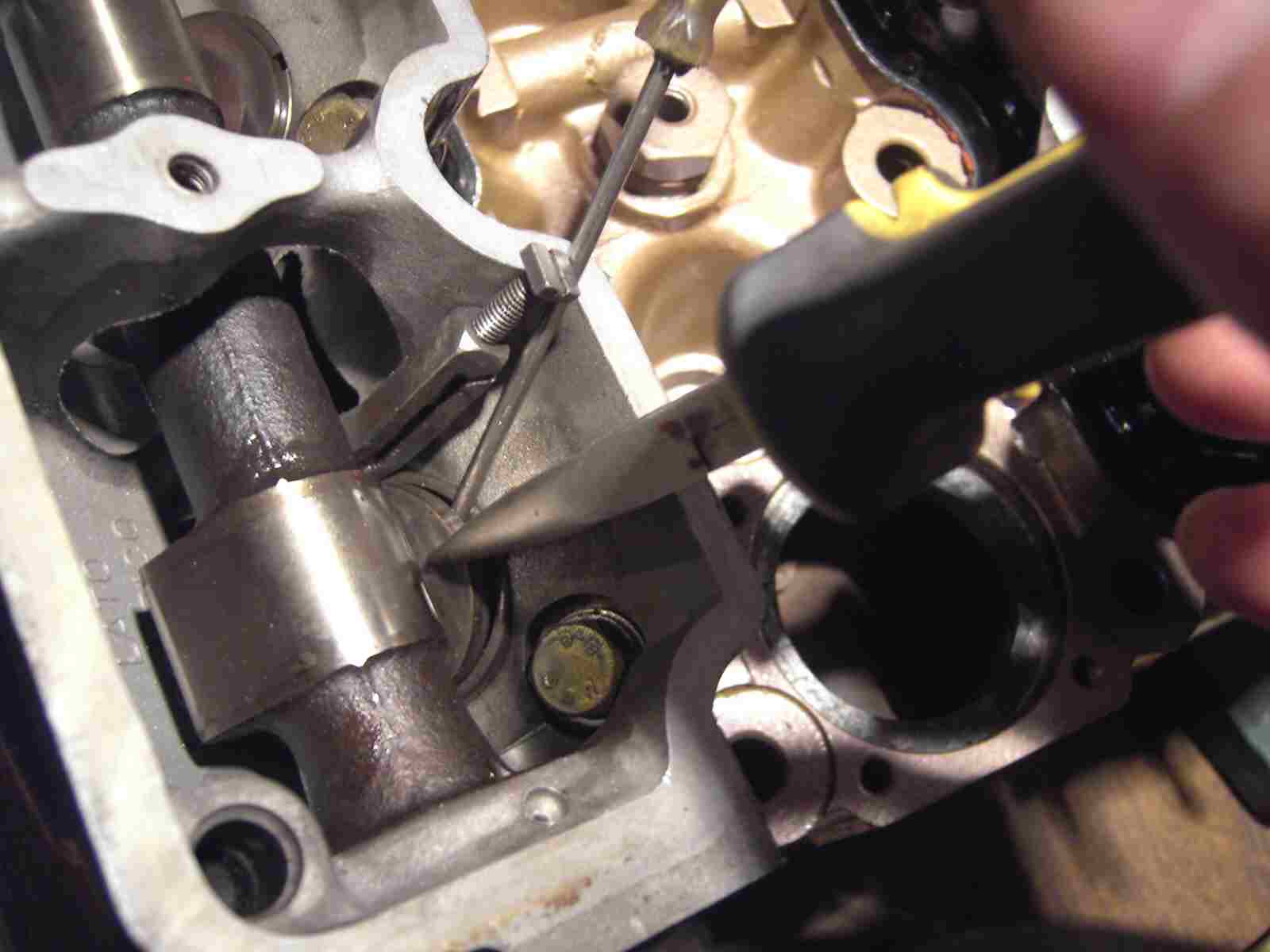

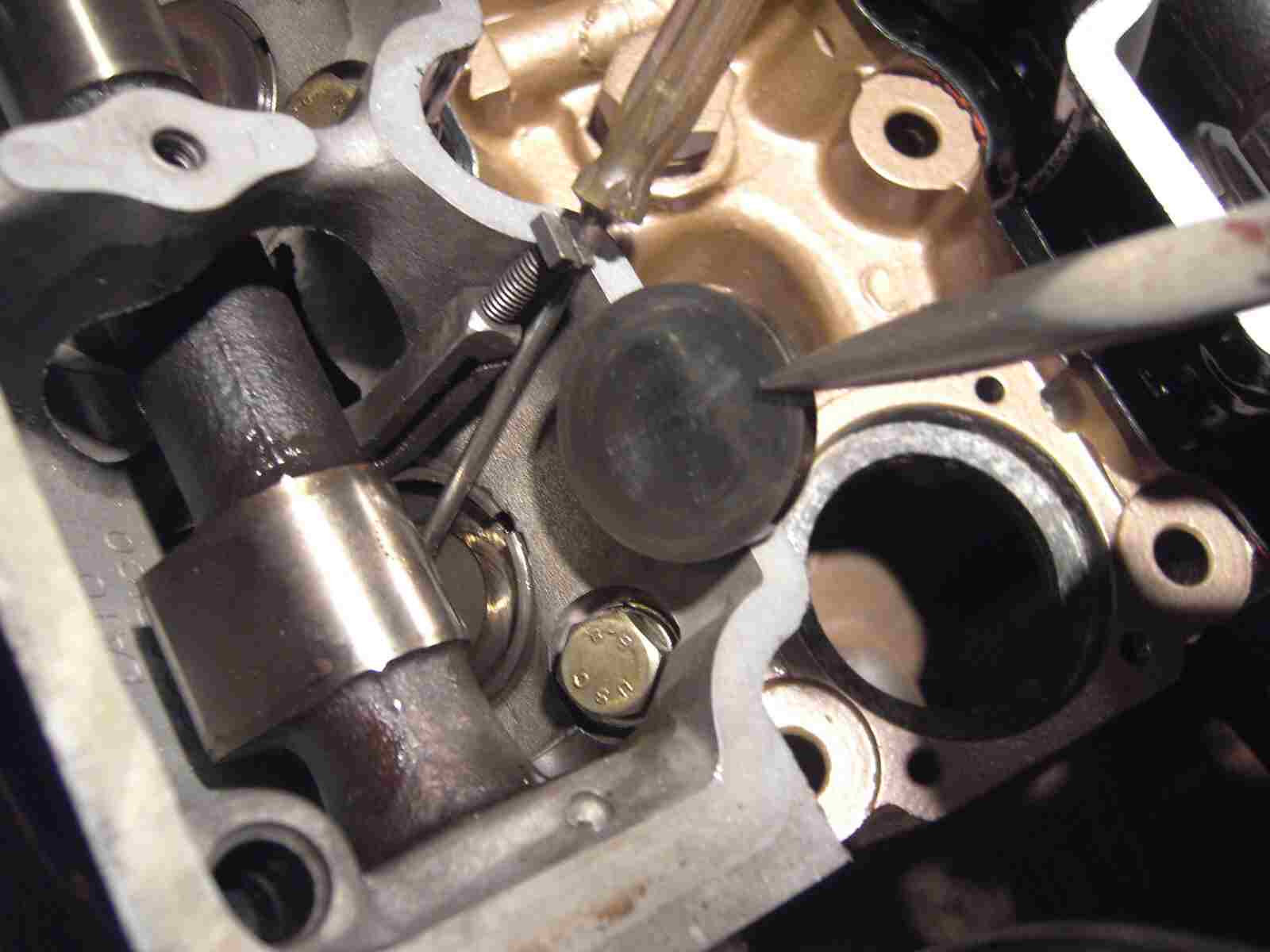

Achtung! Nicht mit den Fingern das Plättchen versuchen heraus zu ziehen, sondern benutzt dafür eine Spitzzange!
|
|
|
|
![PICT8085 PICT8085](../assets/images/PICT8085.jpg) |
|
|
|
So ist es richtig!
|
|
|
|
![PICT8091 PICT8091](../assets/images/PICT8091.jpg) |
|
|
|

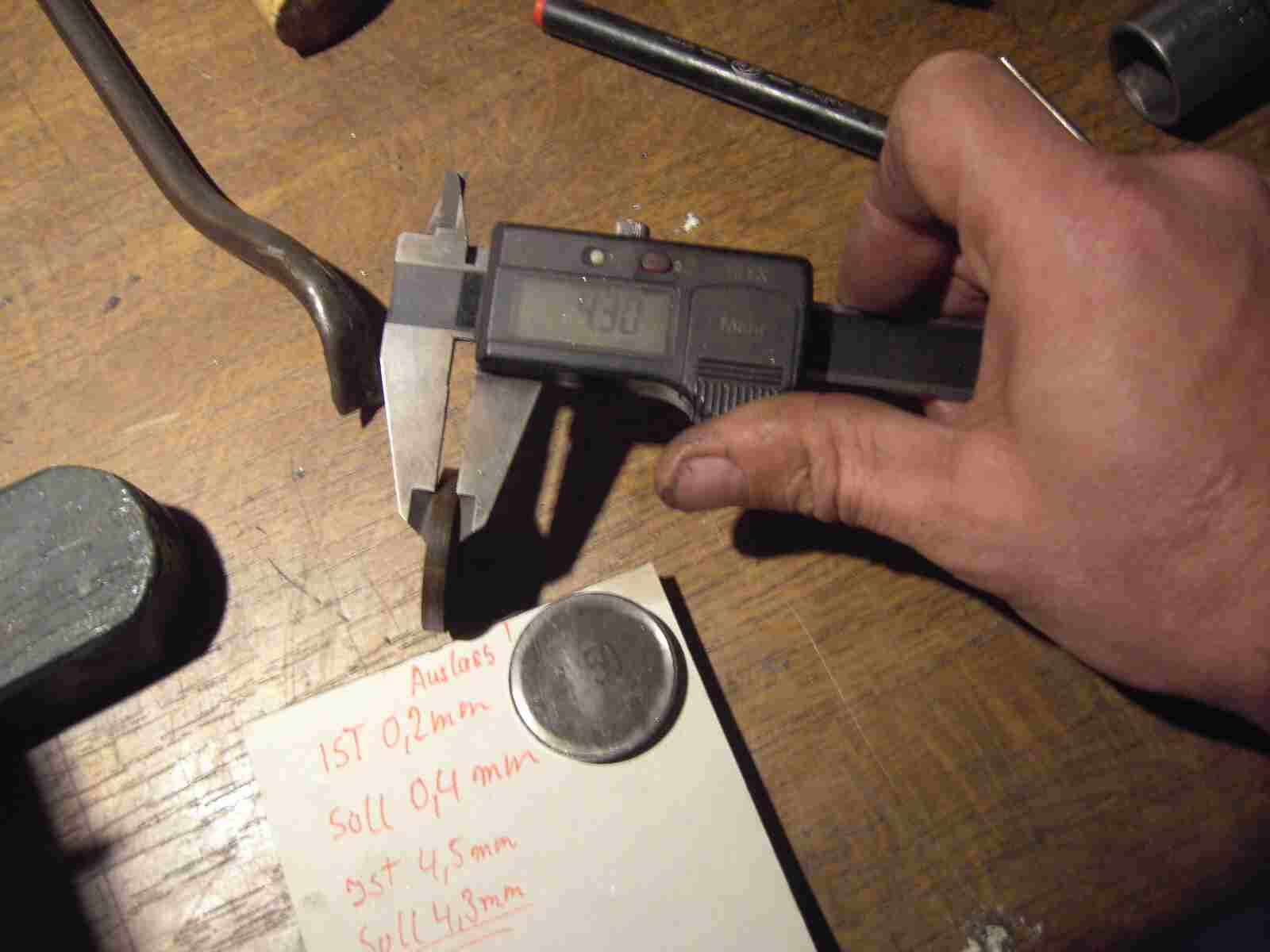

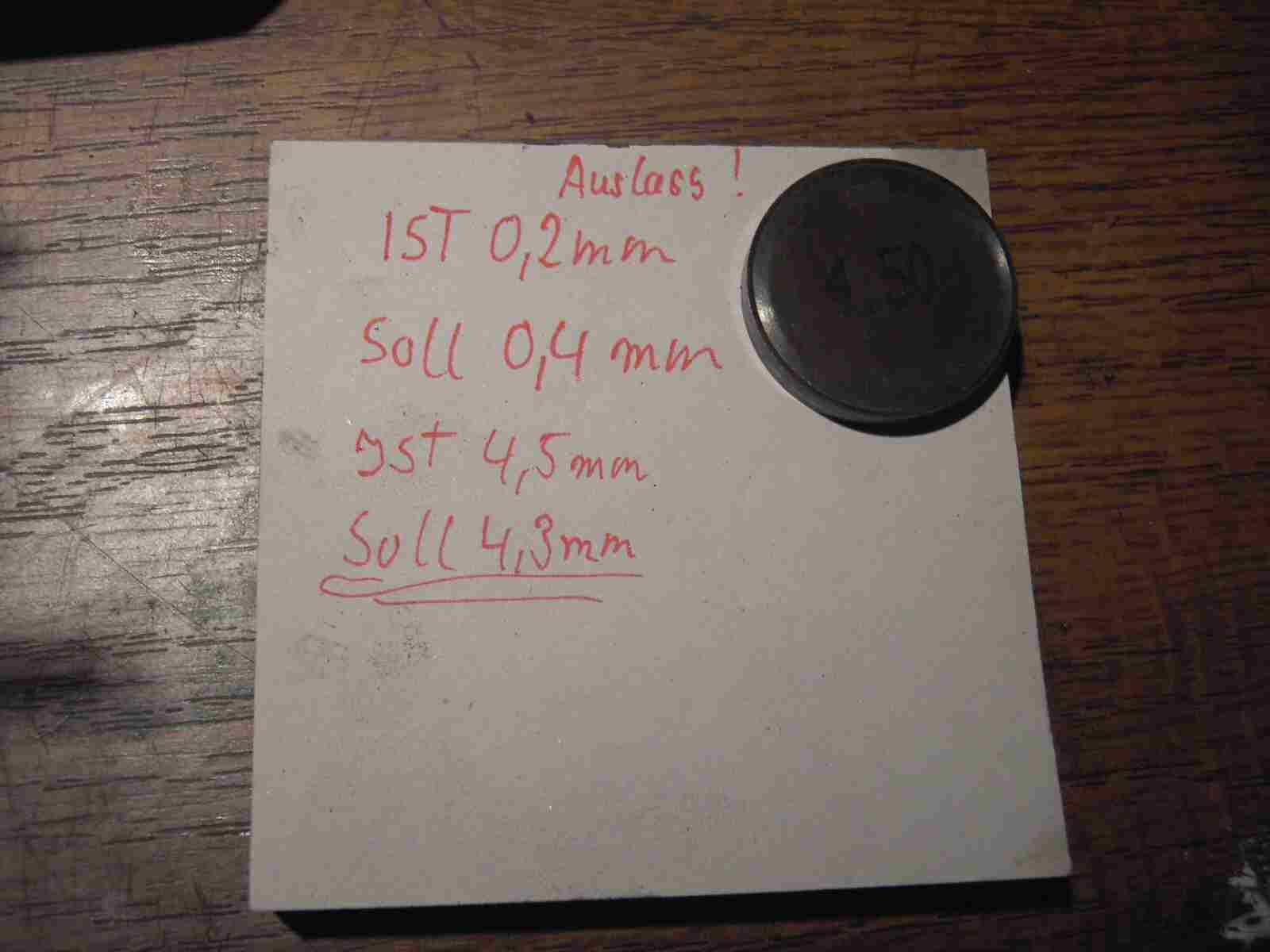

Und jetzt wird gemessen! Der Shim ist 4,5 mm stark und hat dadurch ein Ventilspiel von 0,2 mm. Ich benötige aber ein Spiel von 0,4 mm. Das heißt, der Shim muss 0,2 mm kleiner sein, also 4,3mm.
|
|
|
|
![PICT8094 PICT8094](../assets/images/PICT8094.jpg) |
|
|
|
Und siehe da, ich habe das richtige Einstellplättchen in meinem Sortiment gefunden.
|
|
|
|

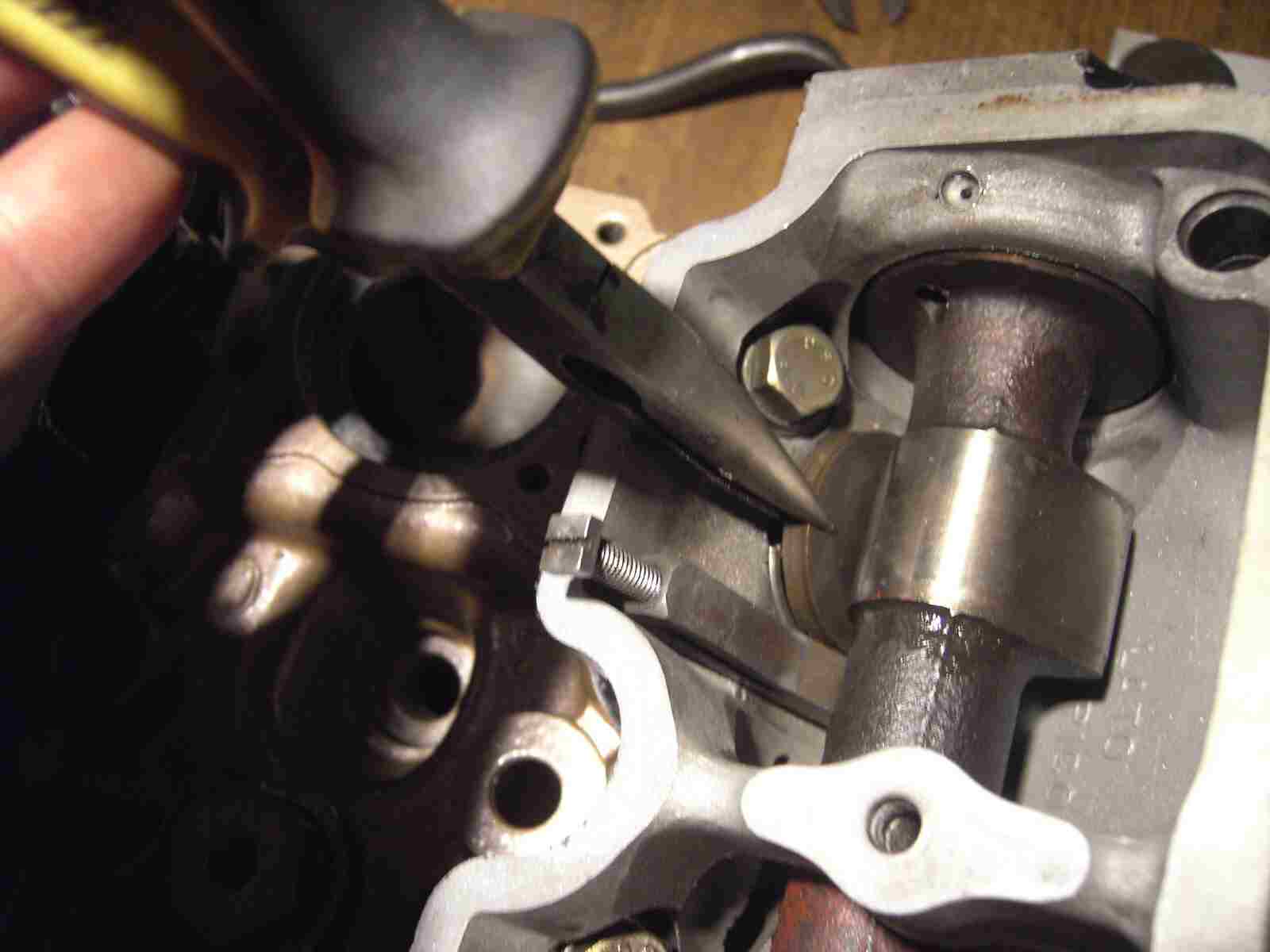

![PICT8097 PICT8097](../assets/images/PICT8097.jpg) |
|
|
|

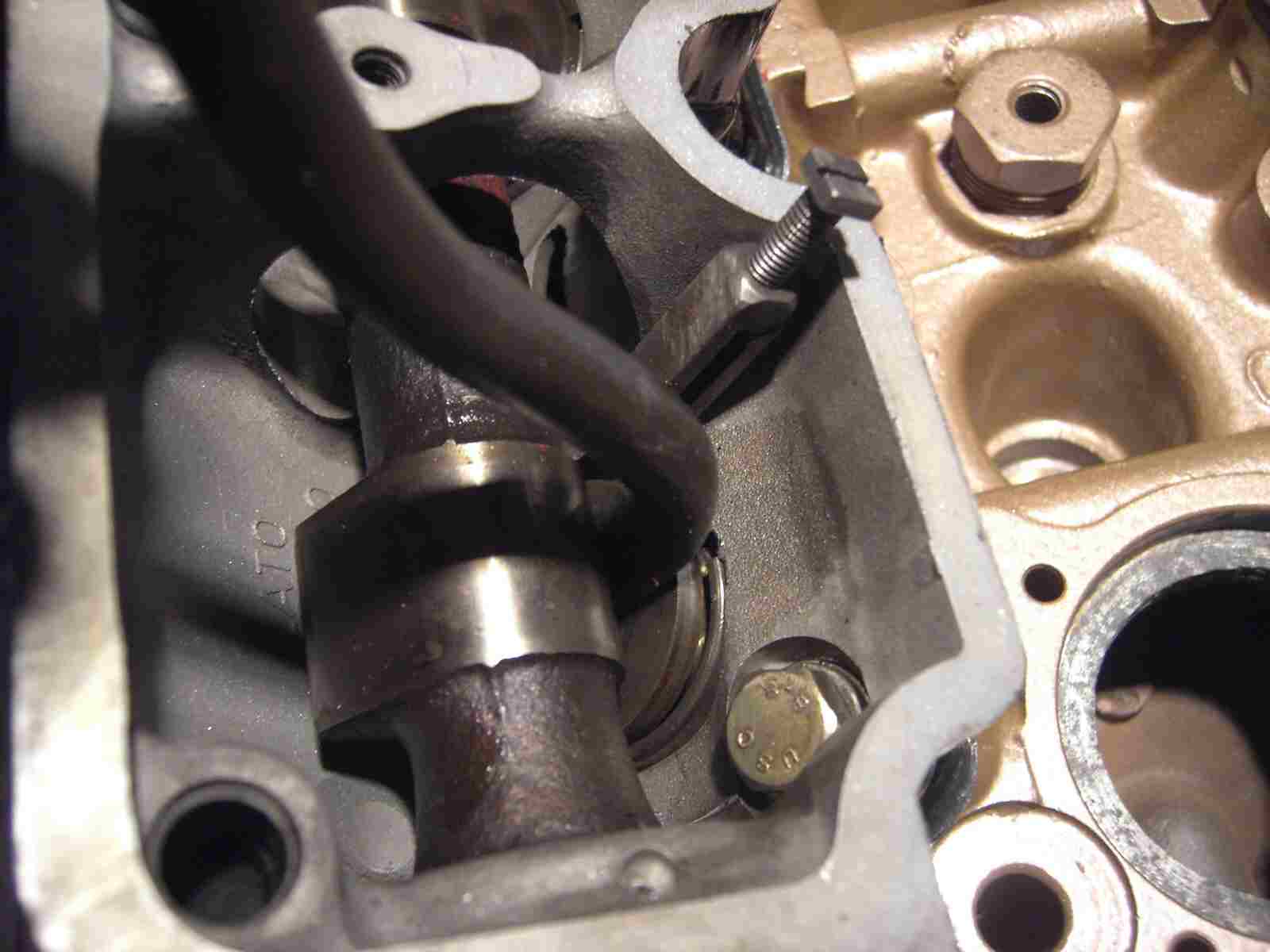

Mit der Spitzzange lege ich das neue Plättchen in den Tassenstössel ein.
|
|
![](../assets/images/autogen/clearpixel.gif) |
|
|
![PICT8100 PICT8100](../assets/images/PICT8100.jpg) |

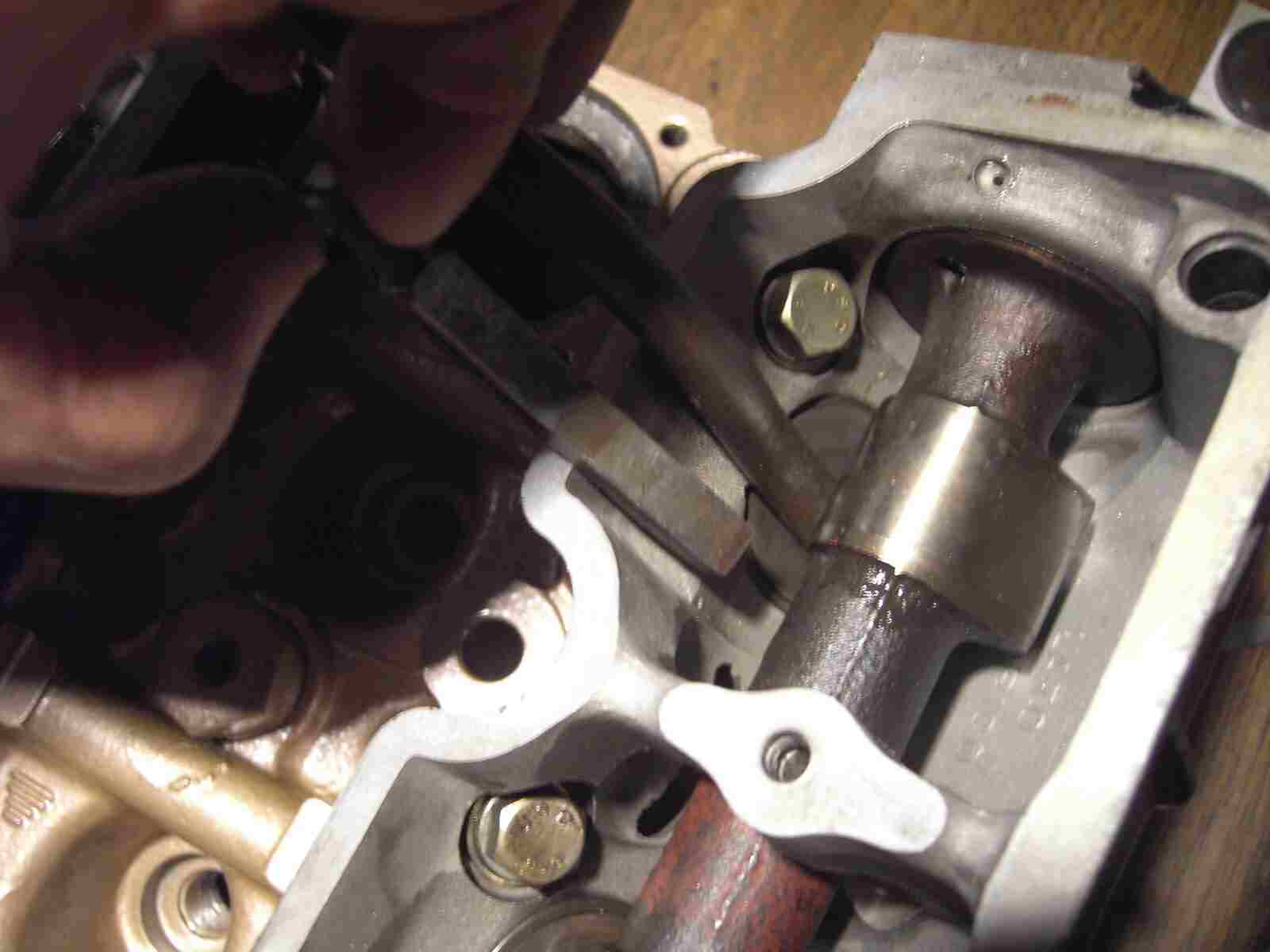

![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
|

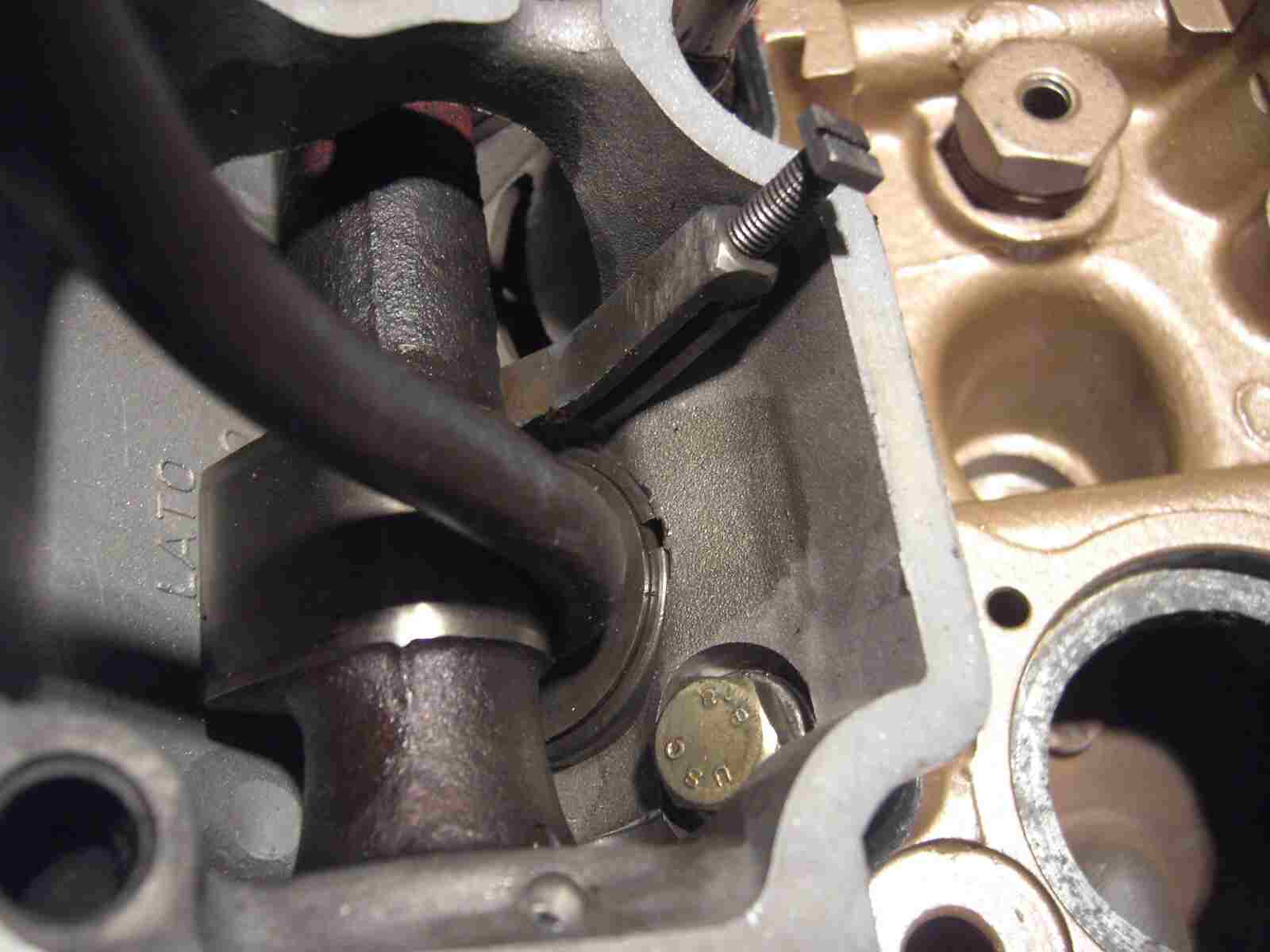

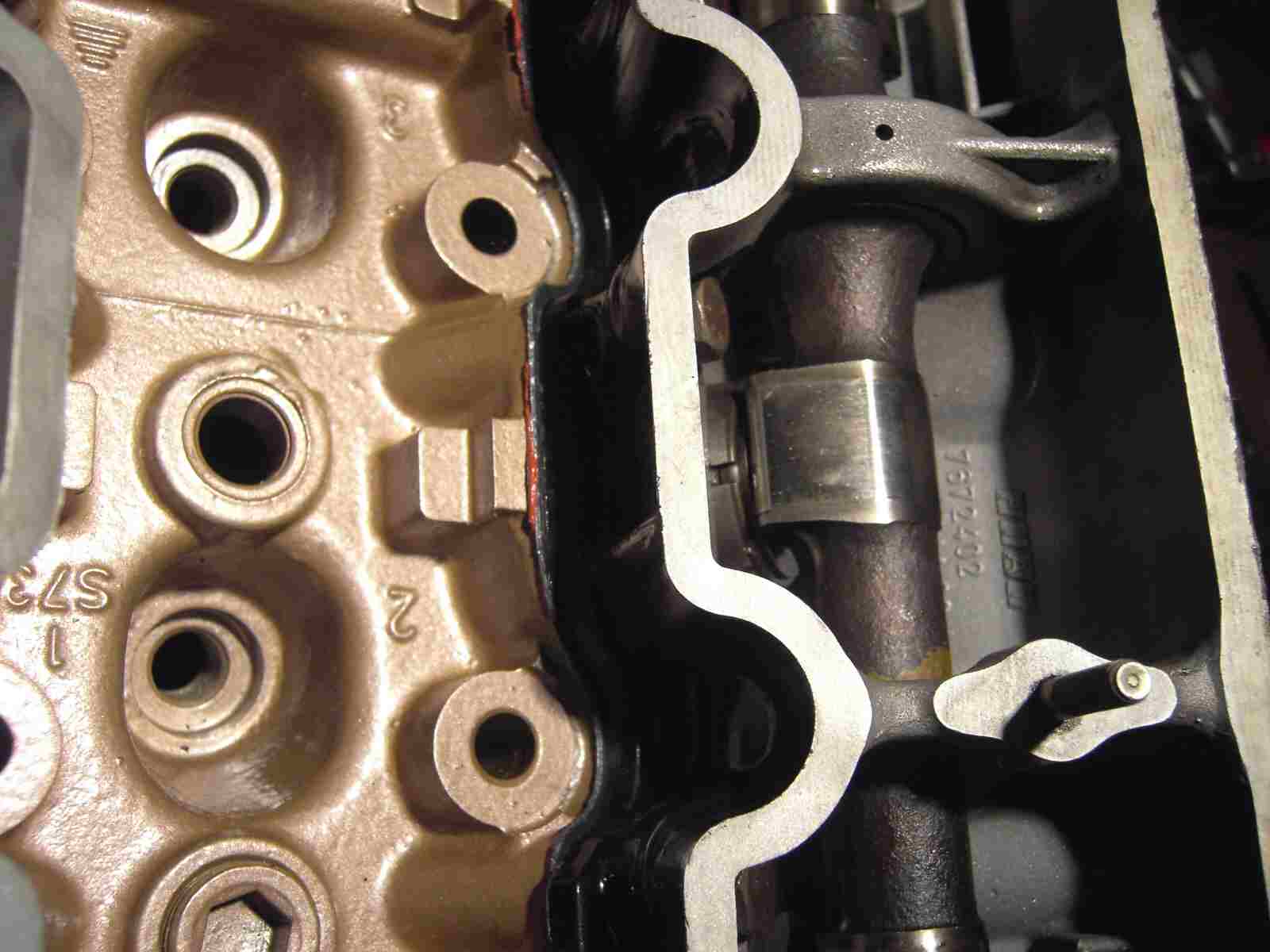

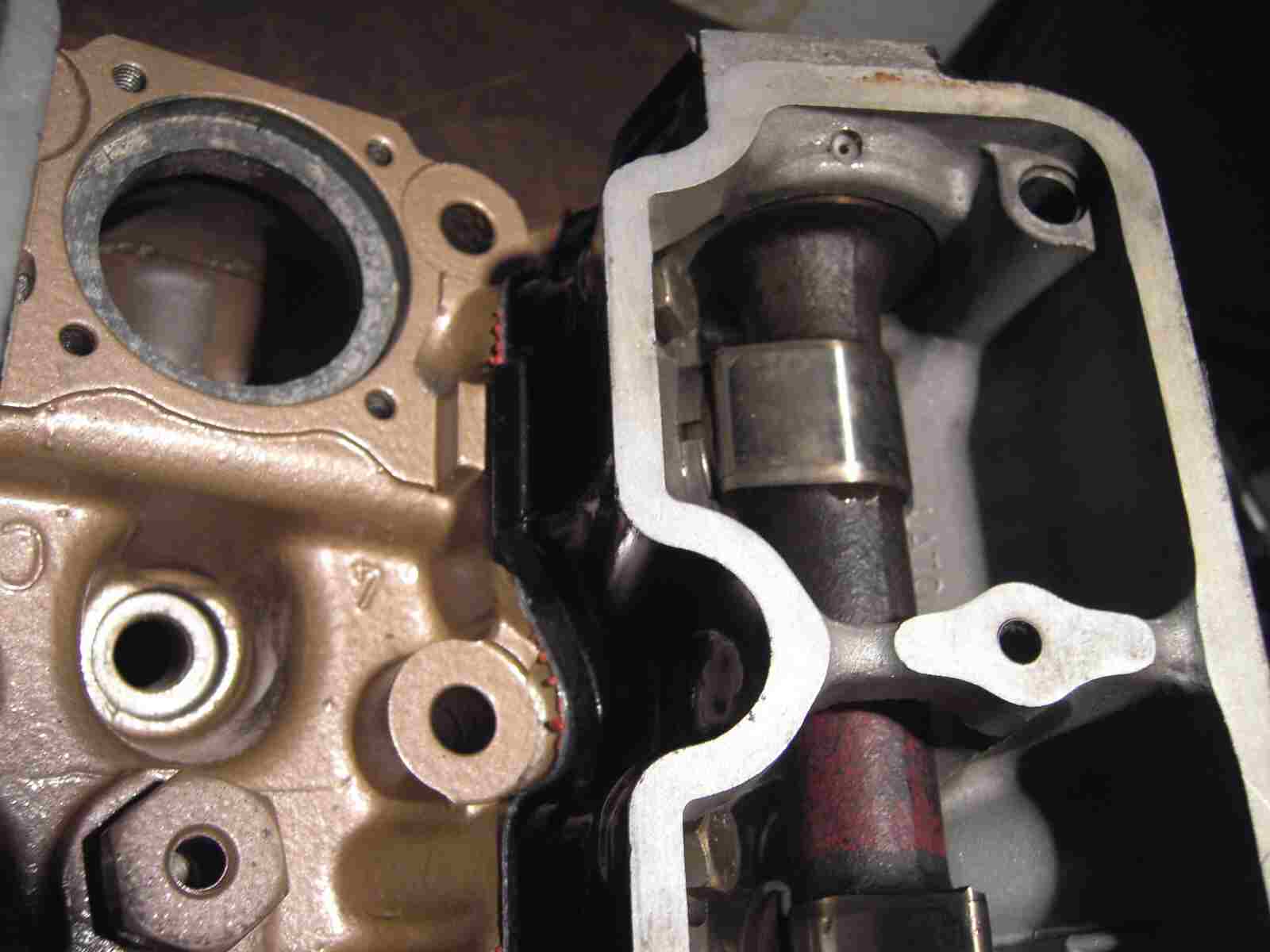

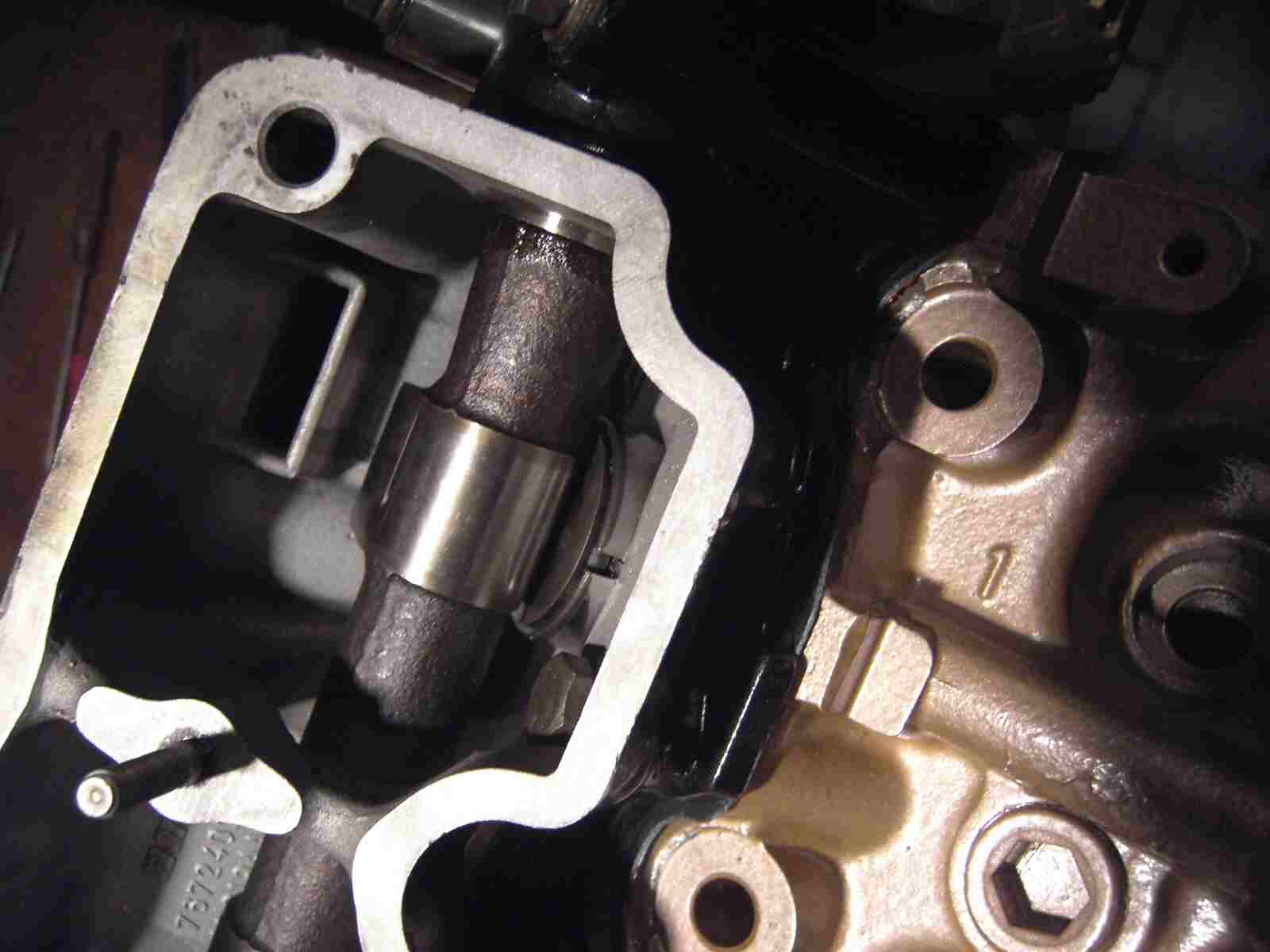

Der 2. Zylinder befindet sich in der Position: “Auslassventil wurde gedrückt (Auspuffgasse wurden ausgestossen) und ist wieder geschlossen!”Das heißt: Der 3. Zylinder kann eingestellt werden!
|
![](../assets/images/autogen/clearpixel.gif) |
|
|
![PICT8114 PICT8114](../assets/images/PICT8114.jpg) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
|
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
|

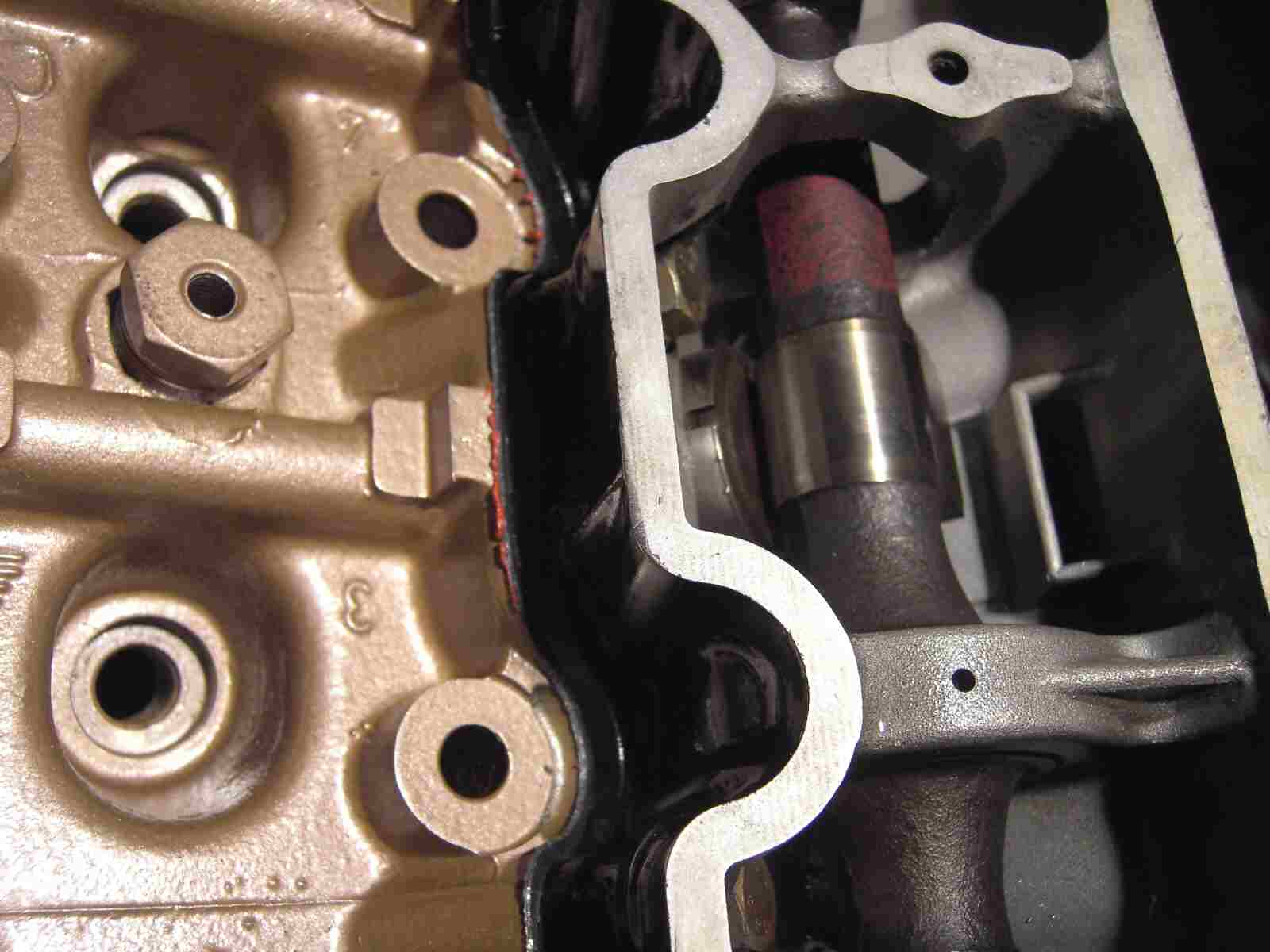

Am 3. Zylinder Ventilspiel messen und eventuell korrigieren!
|
|
|
|
![PICT8118 PICT8118](../assets/images/PICT8118.jpg) |
|
|
|

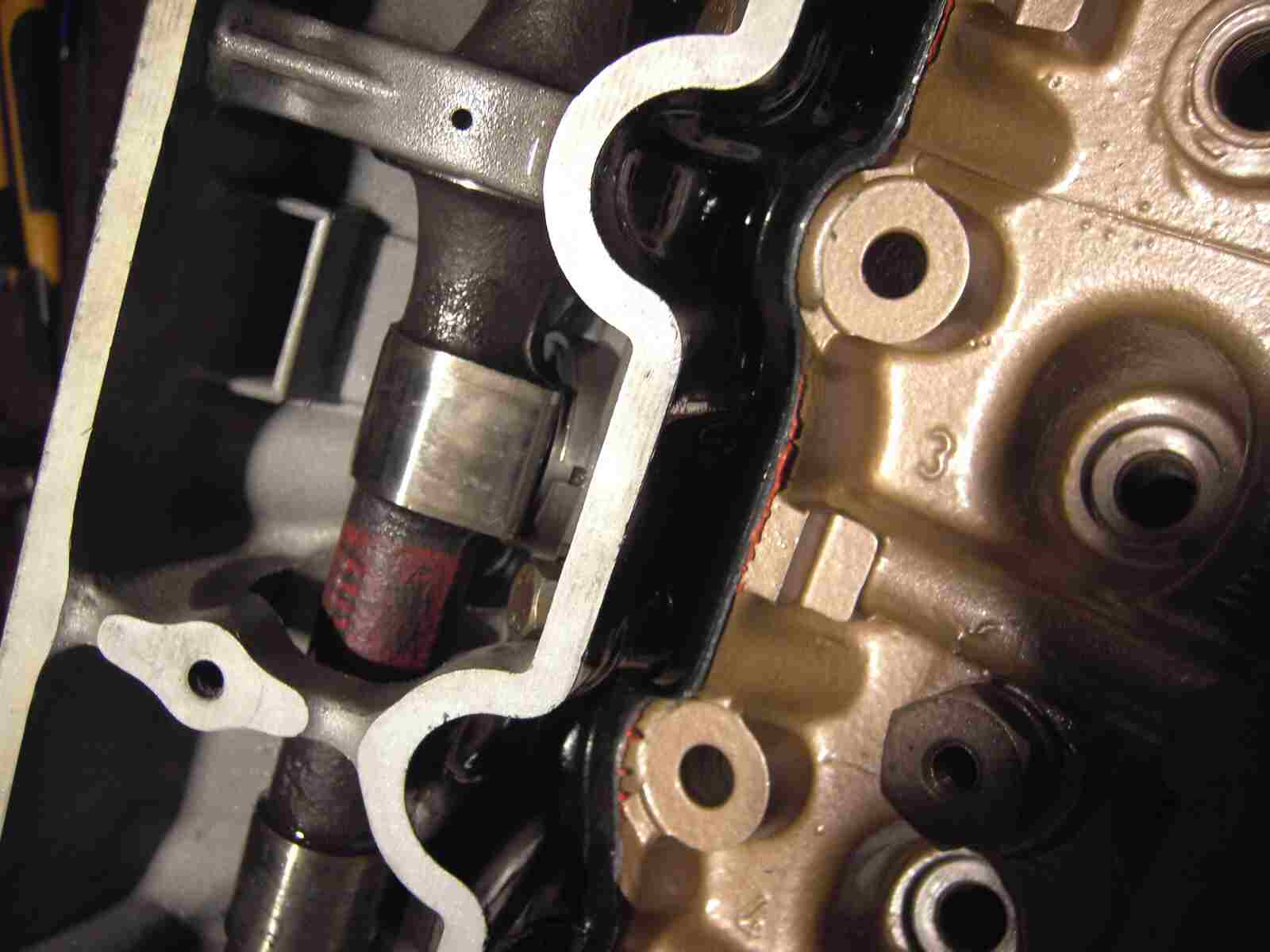

3. Zylinder in Position!
|
|
|
|
![PICT8119 PICT8119](../assets/images/PICT8119.jpg) |
|
|
|

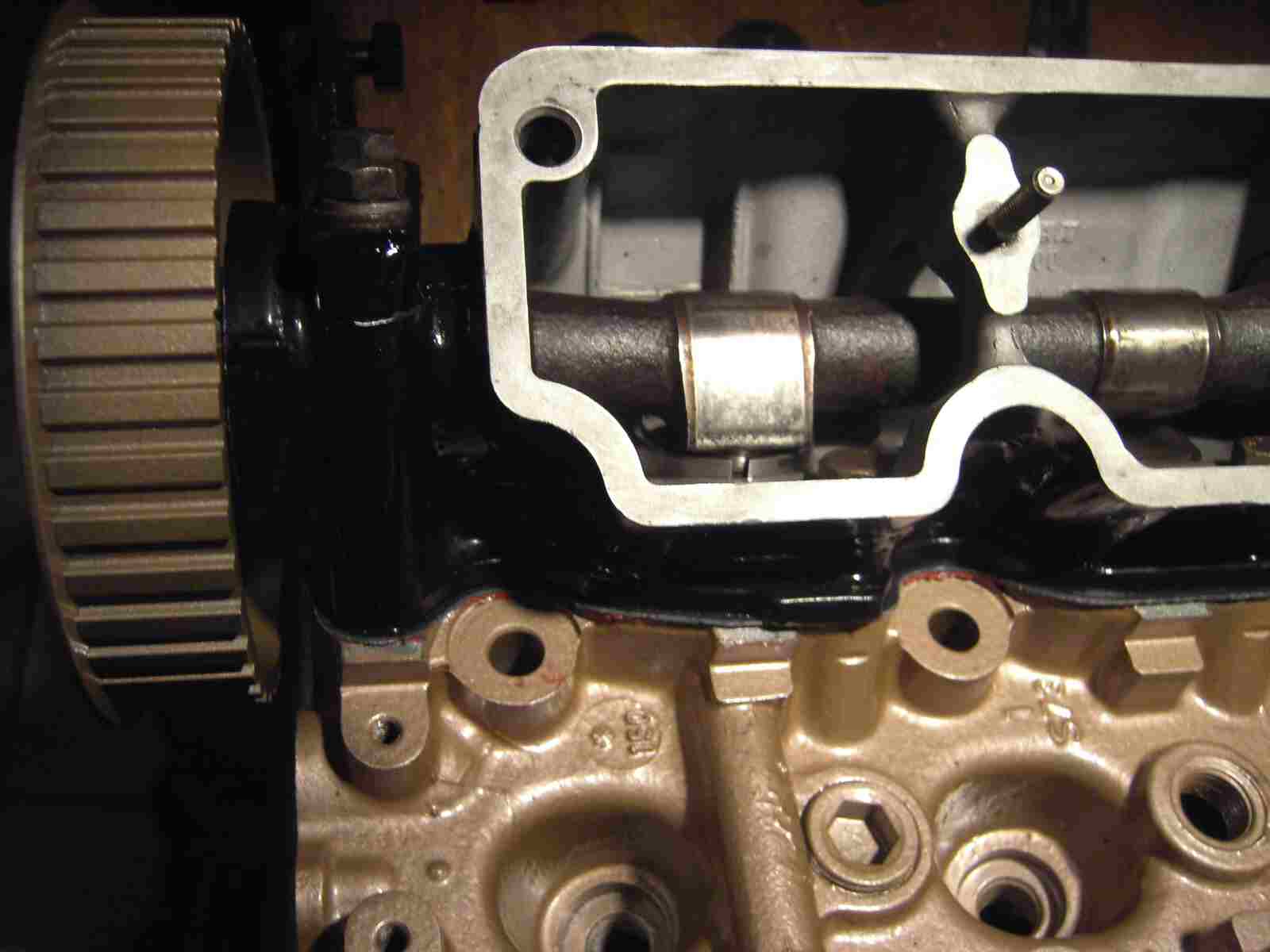

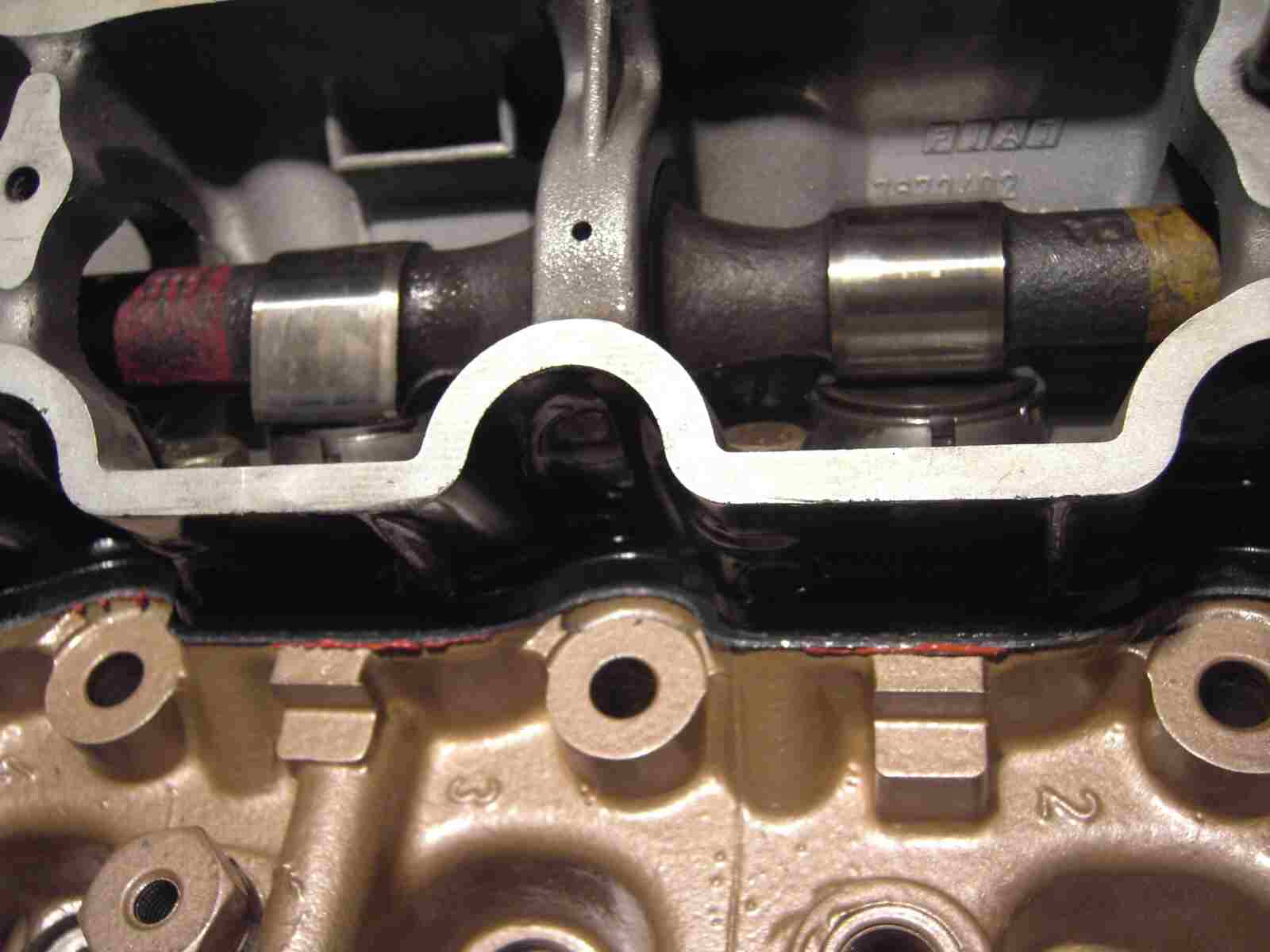

Ventilspiel am 2. Zylinder kontrollieren und einstellen! An der Auslassseite haben Wir nun das Ventilspiel eingestellt!
|
|
|
|
![PICT8122 PICT8122](../assets/images/PICT8122.jpg) |
|
|
|

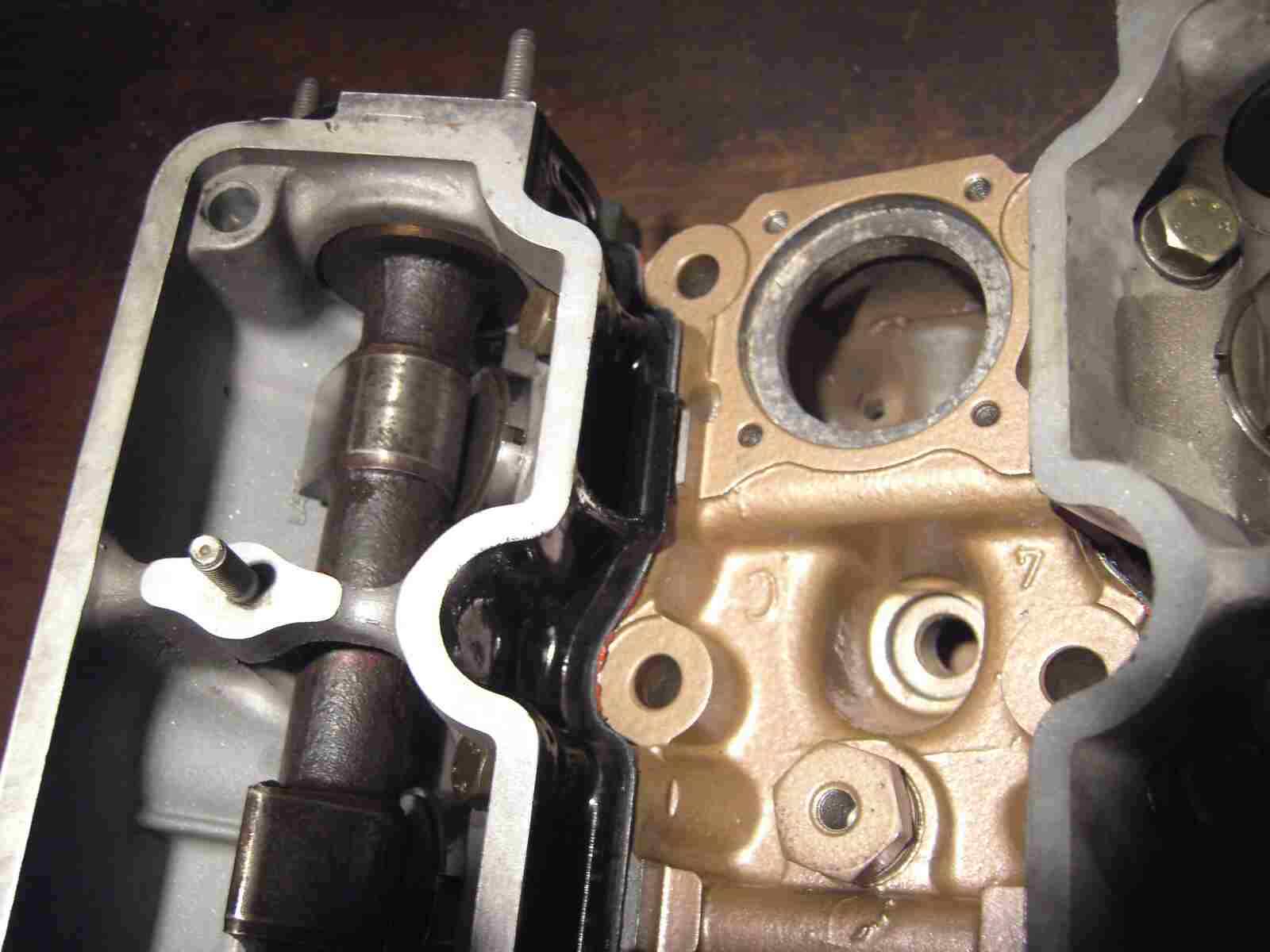

Jetzt zur Einlassseite! Hier heißt die Position: Das Einlassventil wird gleich vom Nocken gedrückt, zum Ansaugtakt! Der Nocken steht vor dem Tassenstössel und hier am 1. Zylinder! Und was heißt das für Euch? An welchem Zylinder kann ich jetzt das Ventilspiel einstellen?
|
|
|
|
![PICT8124 PICT8124](../assets/images/PICT8124.jpg) |
|
|
Genau! Ich kann das Spiel am 4. Zylinder kontrollieren.
|
|
|
|
![PICT8127 PICT8127](../assets/images/PICT8127.jpg) |
|
|
|

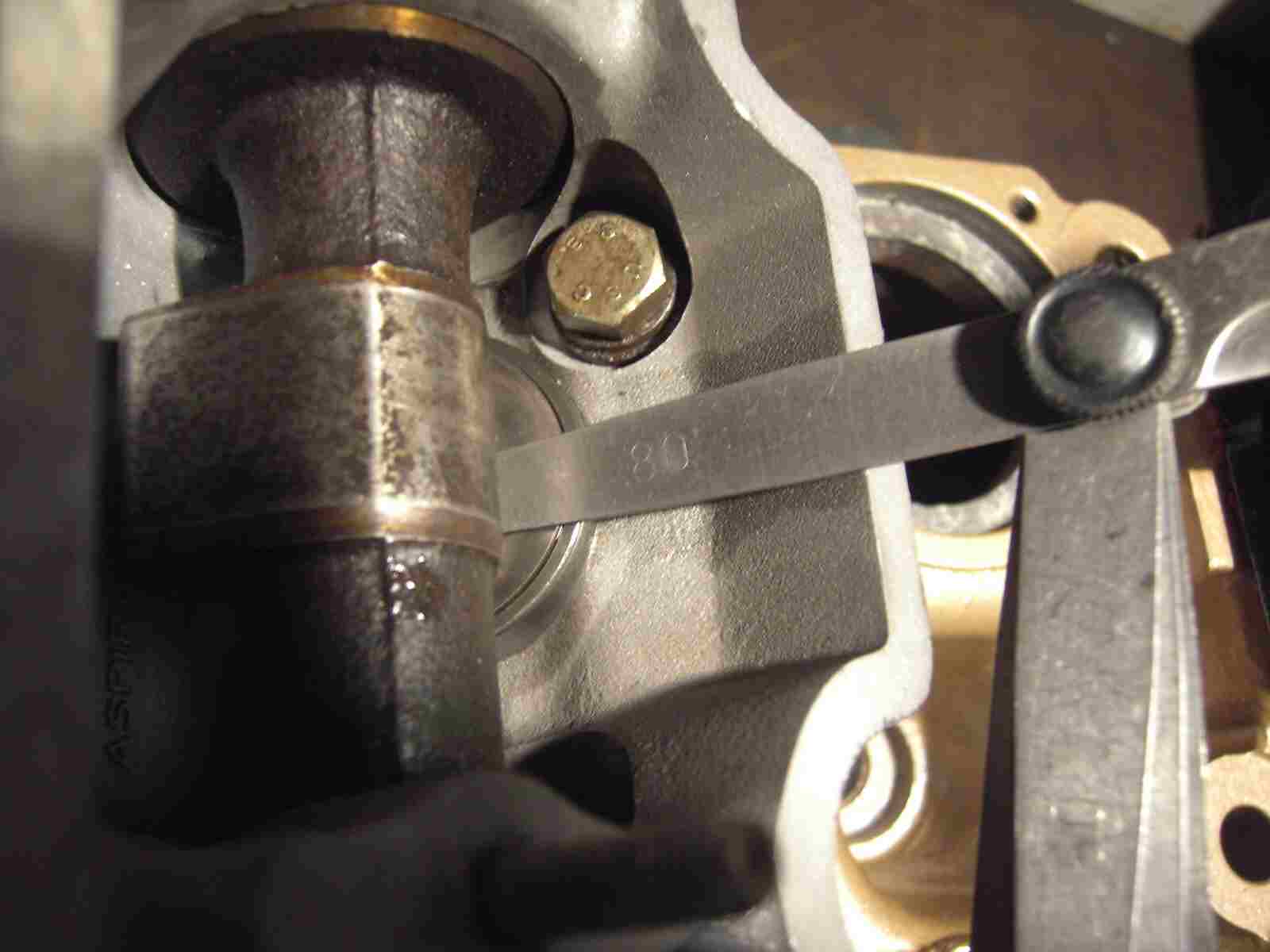

Hier messe ich 0,8mm.
|
|
|
|
![PICT8128 PICT8128](../assets/images/PICT8128.jpg) |
|
|
|
Und welches Ventilspiel hätte ich gerne? 0,35 mm ist das Soll Spiel!
|
|
|
|
![PICT8129 PICT8129](../assets/images/PICT8129.jpg) |
|
|
|

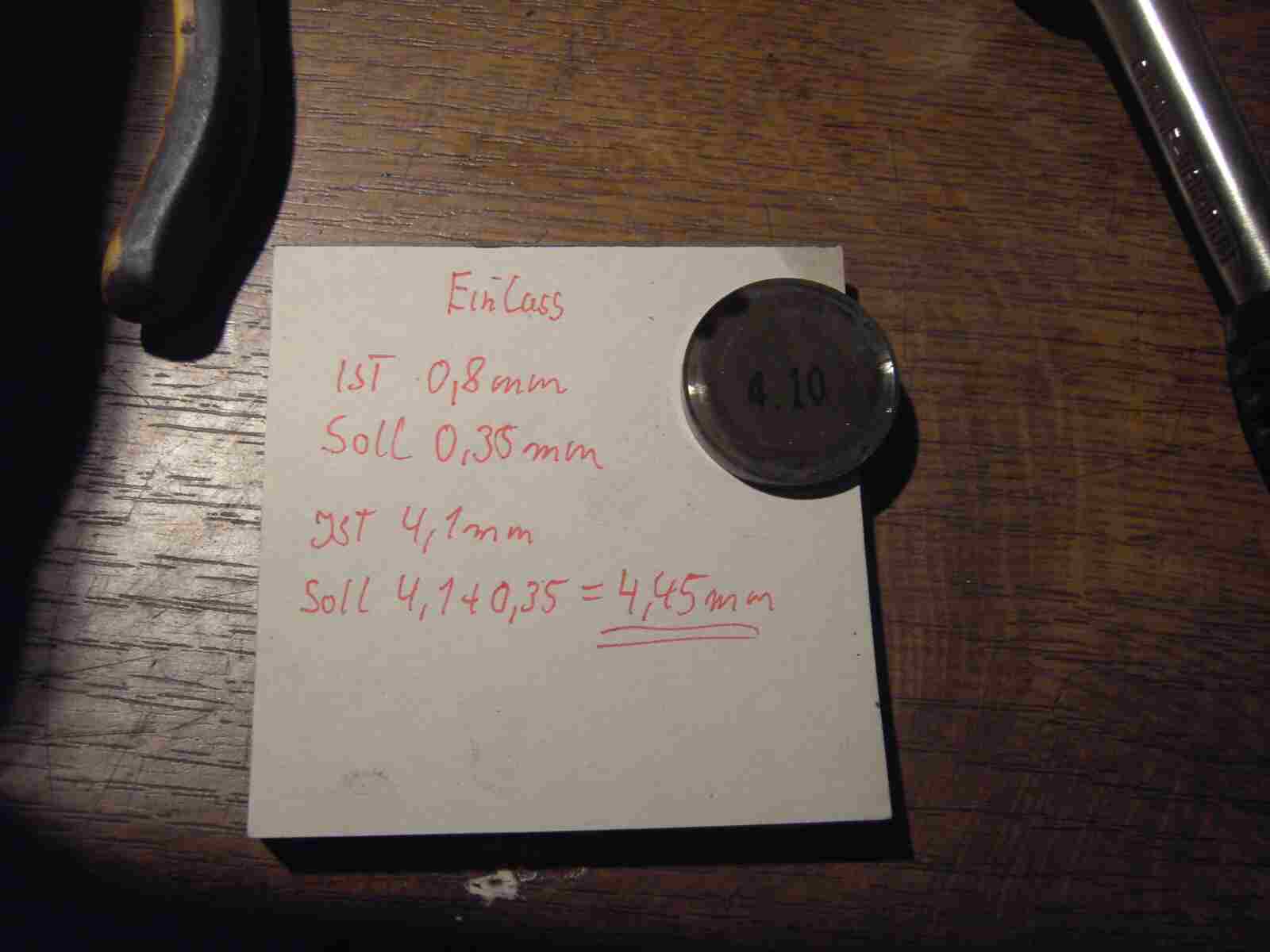

Das Ventilplättchen habe ich ausgebaut und messe 4,1 mm, (Steht auch bei den meisten auf dem Shim drauf!) bei einem Ventilspiel von 0,8 mm. Das Spiel soll aber 0,35 mm betragen, d.h. ich muss ein Plättchen einlegen, das 0,45 mm höher ist. Fällt Euch was bei meiner Berechnung auf? Genau, diese ist falsch! Ich muss ein Plättchen von 4,1 mm + 0,45 mm = 4,55 mm benutzen und nicht eins von 4,45 mm. Auch ich mache Fehler! Bei der späteren Ventilspielkontrolle ist mir dies aber aufgefallen!
|
|
|
![PICT8141 PICT8141](../assets/images/PICT8141.jpg) |
|
|
|

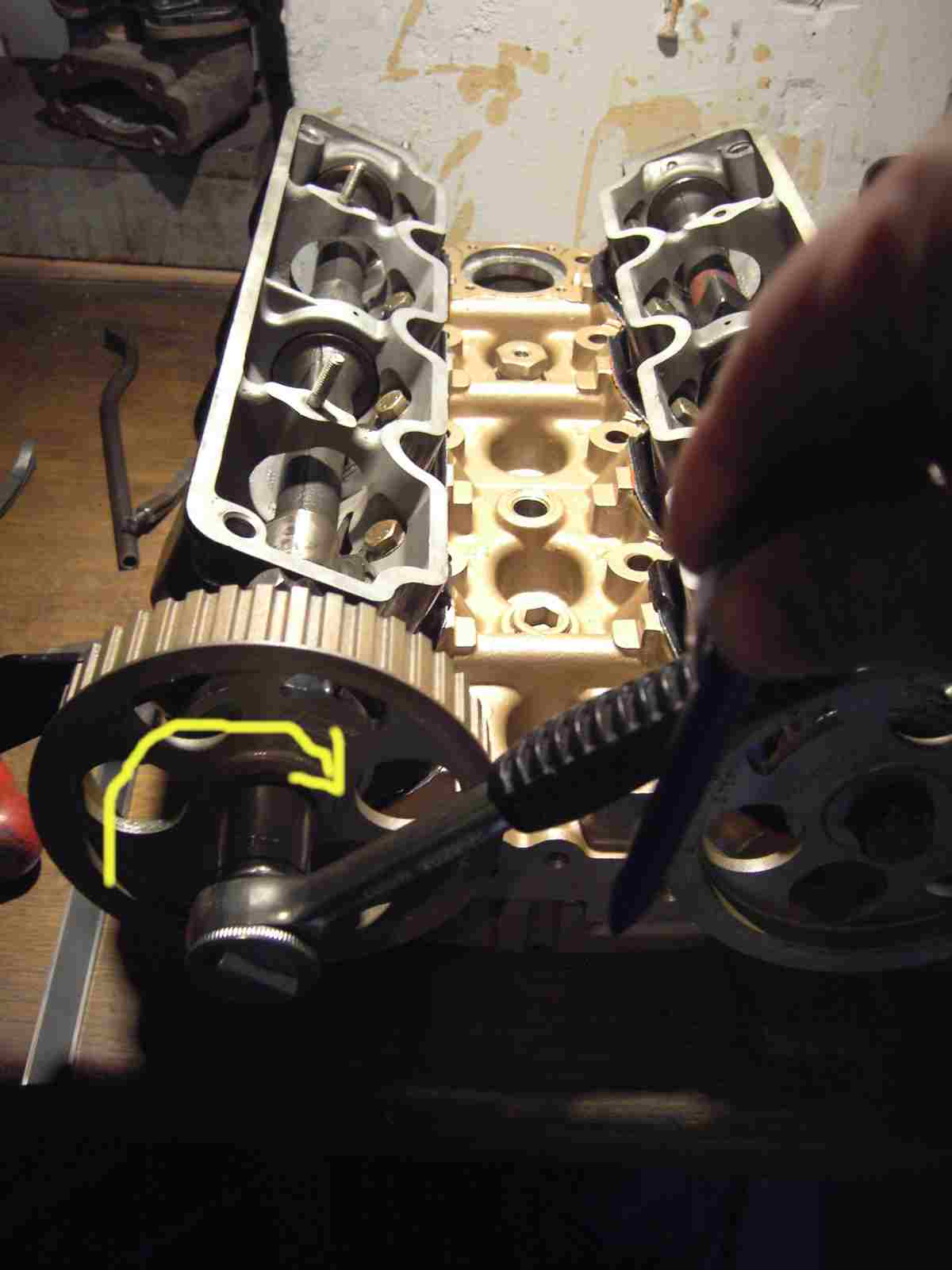

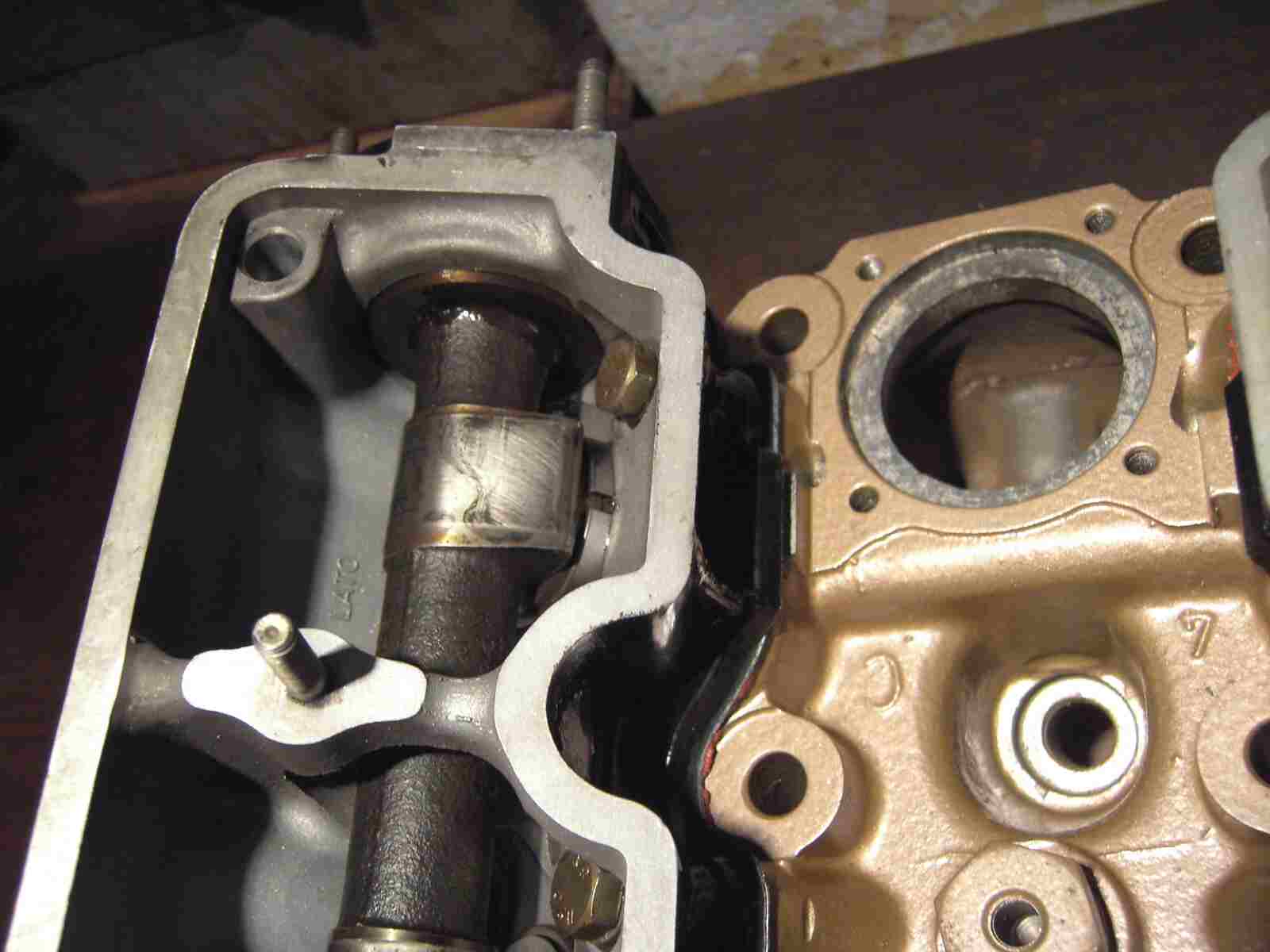

Die Nockenwelle wird im Uhrzeigersinn weiter gedreht, bis zur nächsten Einstellung!
|
|
|
|
![PICT8143 PICT8143](../assets/images/PICT8143.jpg) |
|
|
|
Der 4. Zylinder steht kurz vor der Position: “ Nocken steht vor dem Tassenstössel!”
|
|
|
|
![PICT8144 PICT8144](../assets/images/PICT8144.jpg) |
|
|
|

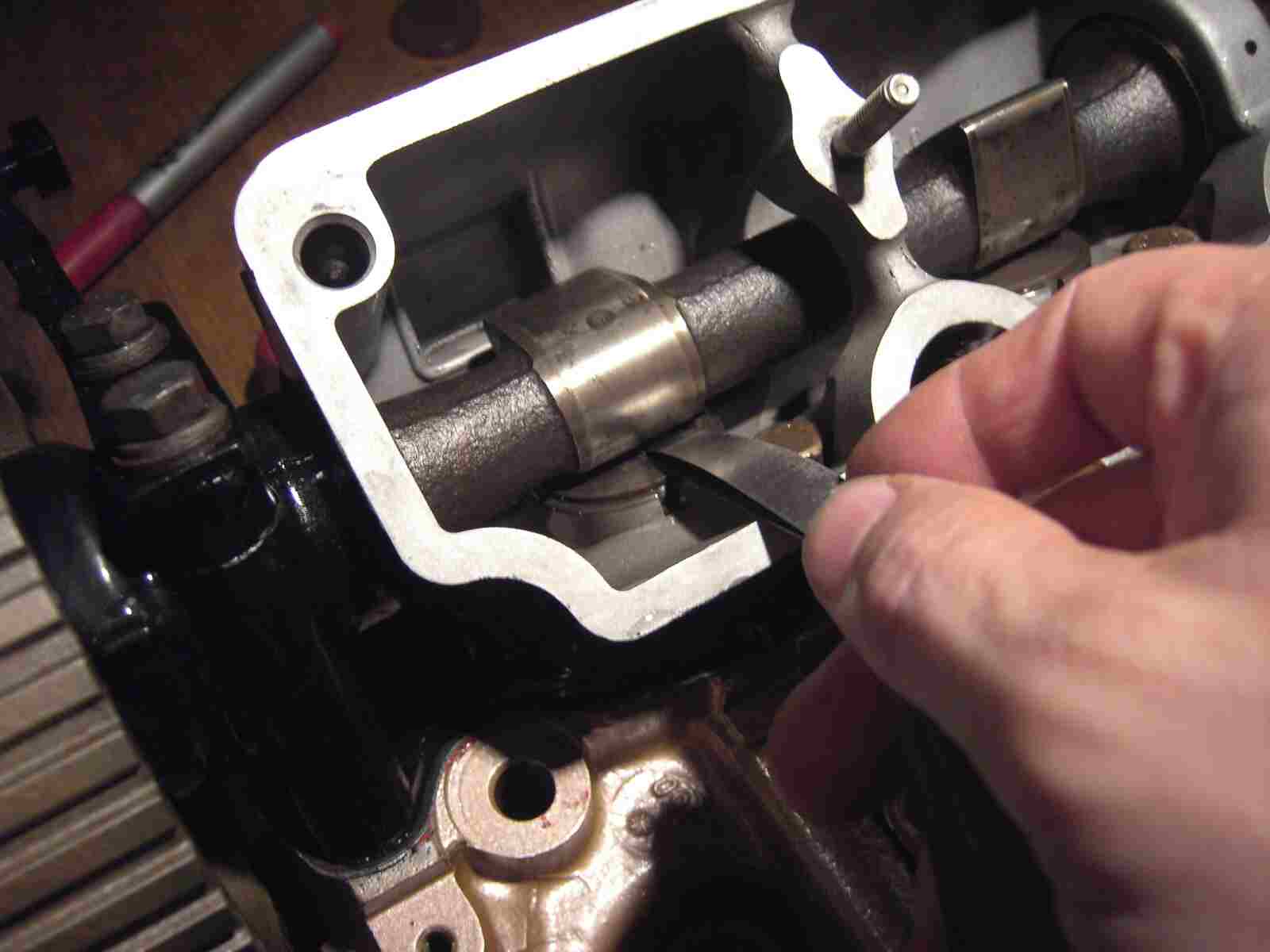

Und der 1. Zylinder kann eingestellt werden!
|
|
|
|
![PICT8145 PICT8145](../assets/images/PICT8145.jpg) |
|
|
|

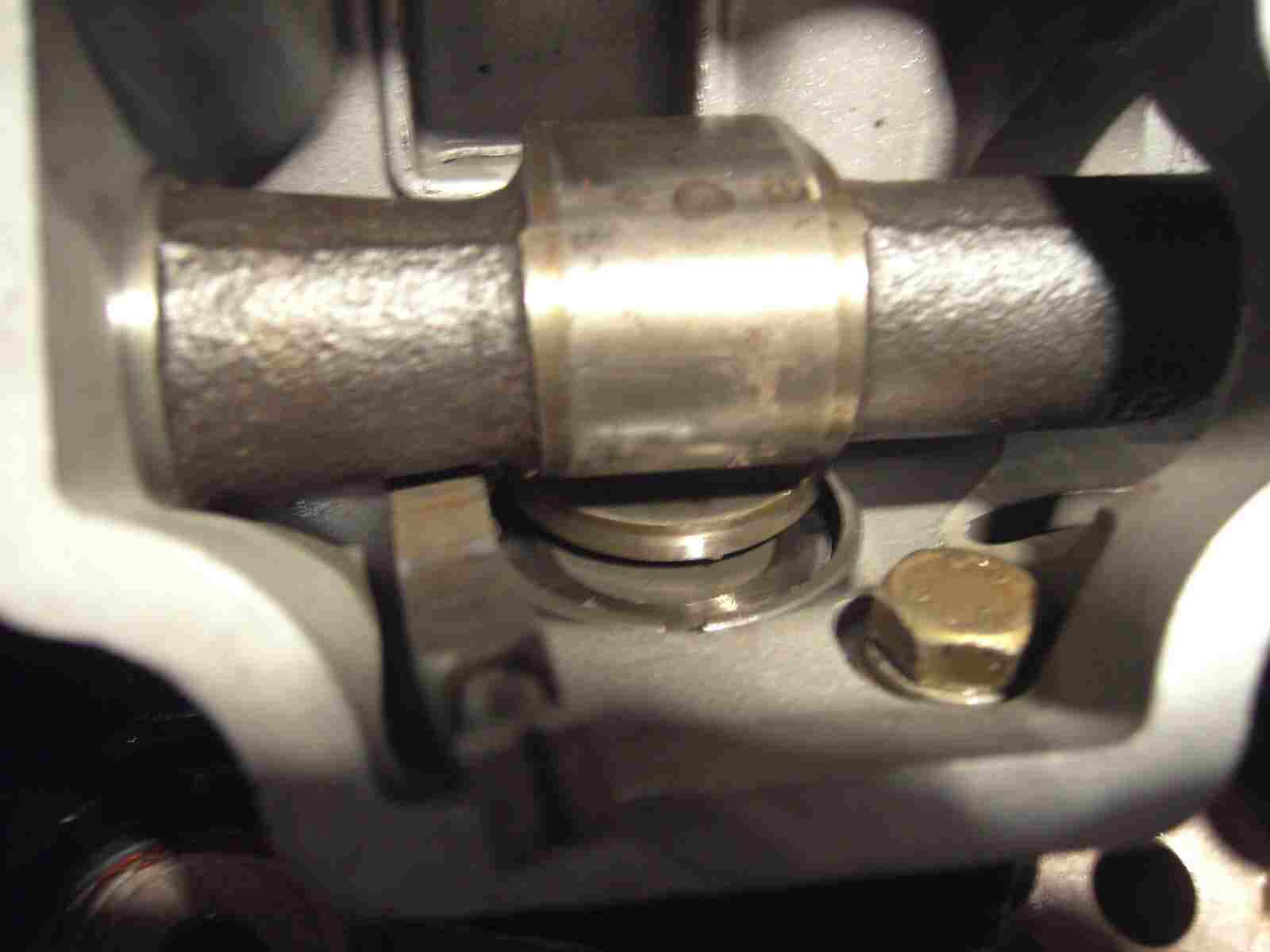

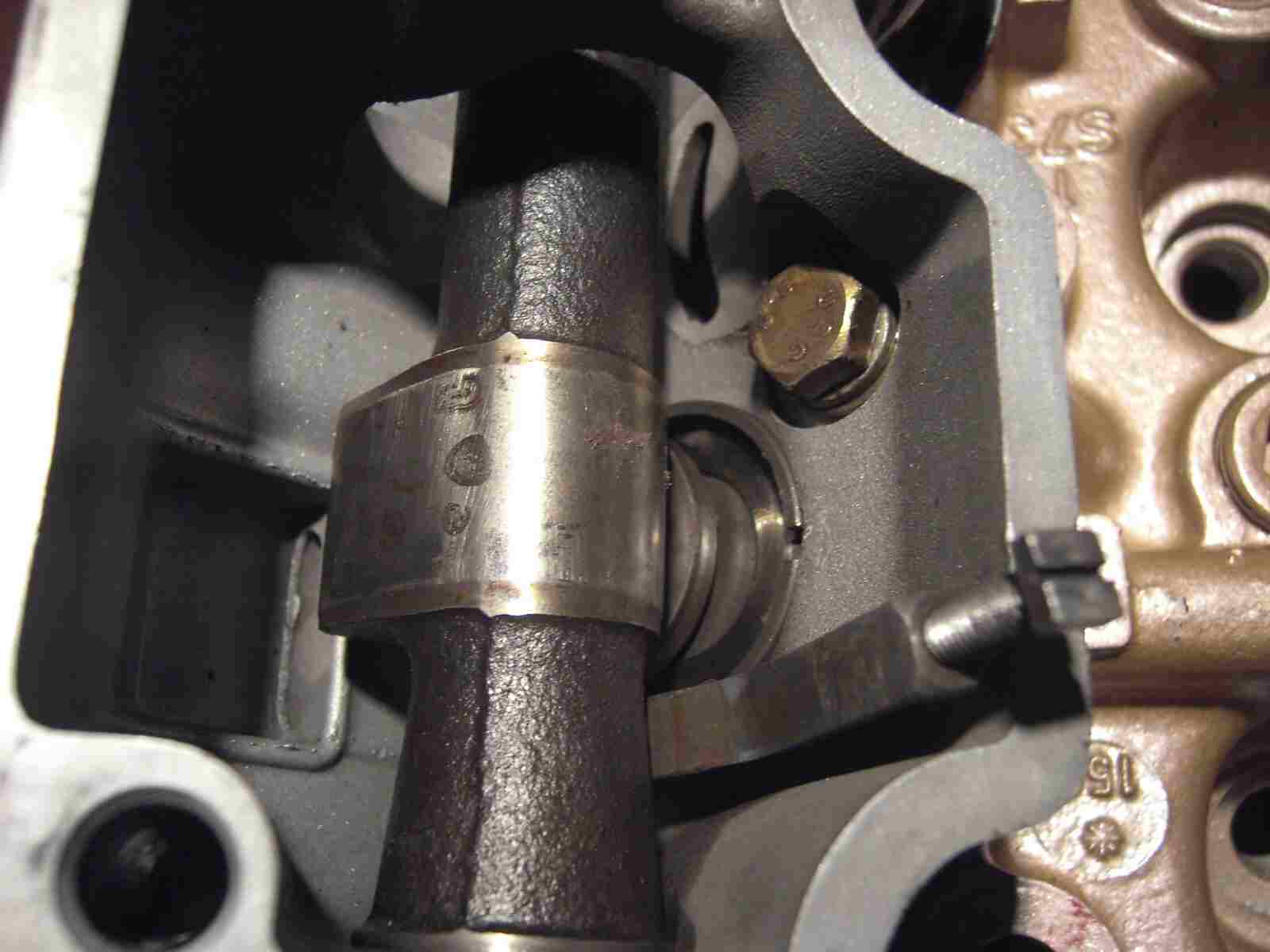

Beim Heraushebeln des Plättchen, ist mir dies unter die Nockenwelle gerutscht! Jetzt nicht die Nerven verlieren!
|
|
|
|
![PICT8146 PICT8146](../assets/images/PICT8146.jpg) |
|
|
|

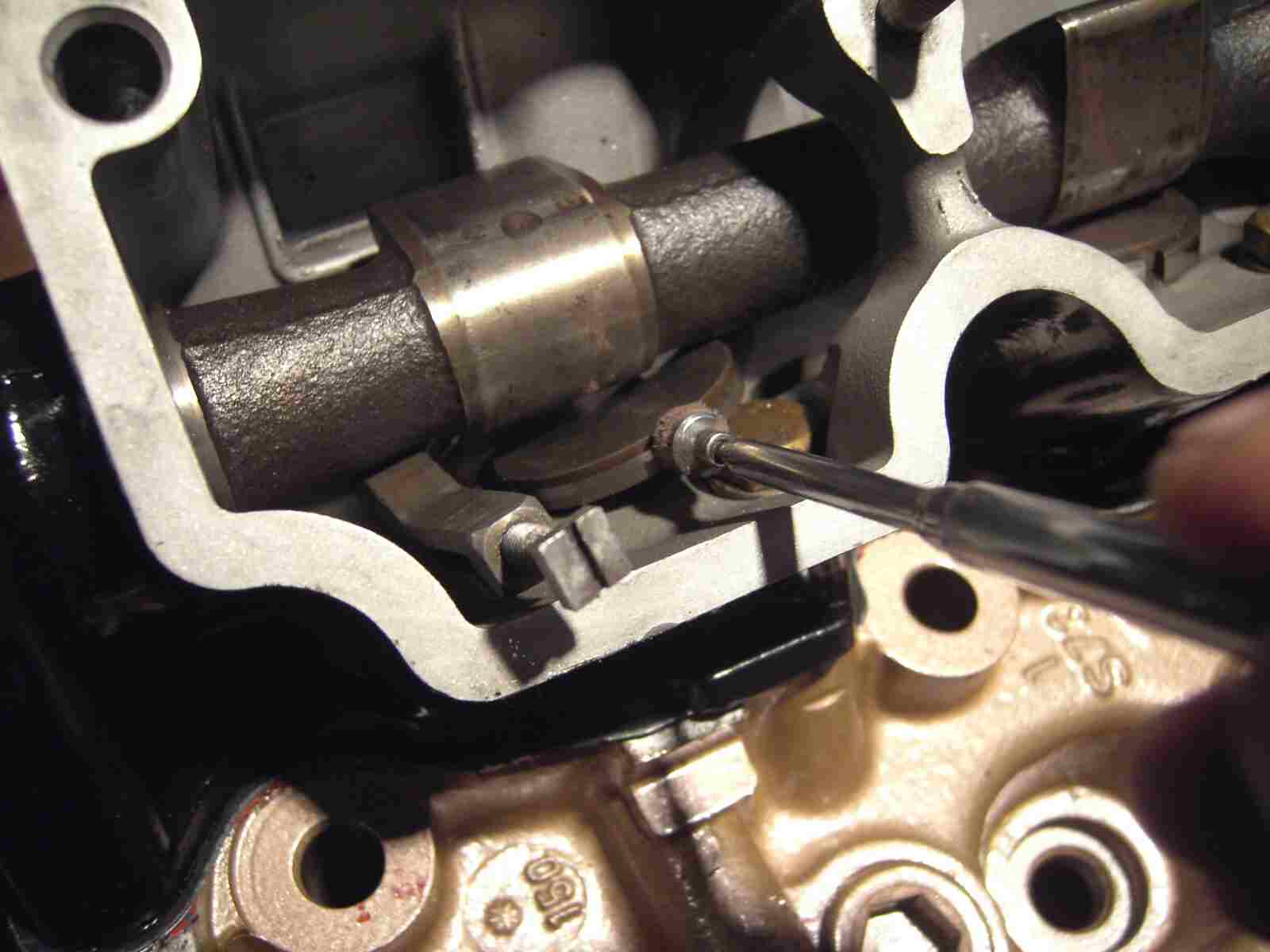

Nicht mit den Fingern hinein fassen!
|
|
|
|
![PICT8147 PICT8147](../assets/images/PICT8147.jpg) |
|
|
|

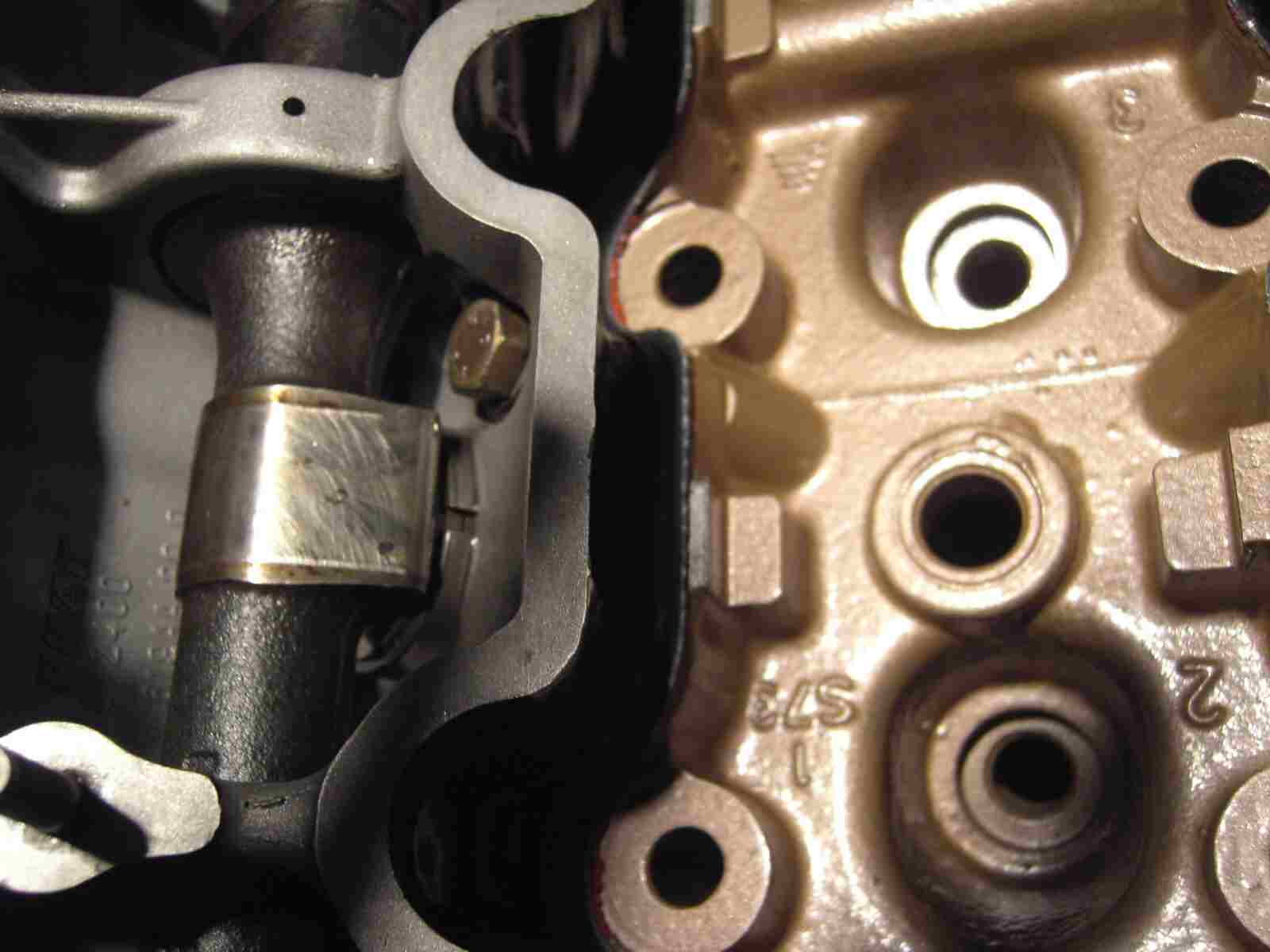

Sondern den Shim mit einem Magneten oder mit der Spitzzange vorsichtig heraus ziehen!
|
|
|
|
![PICT8148 PICT8148](../assets/images/PICT8148.jpg) |
|
|
|

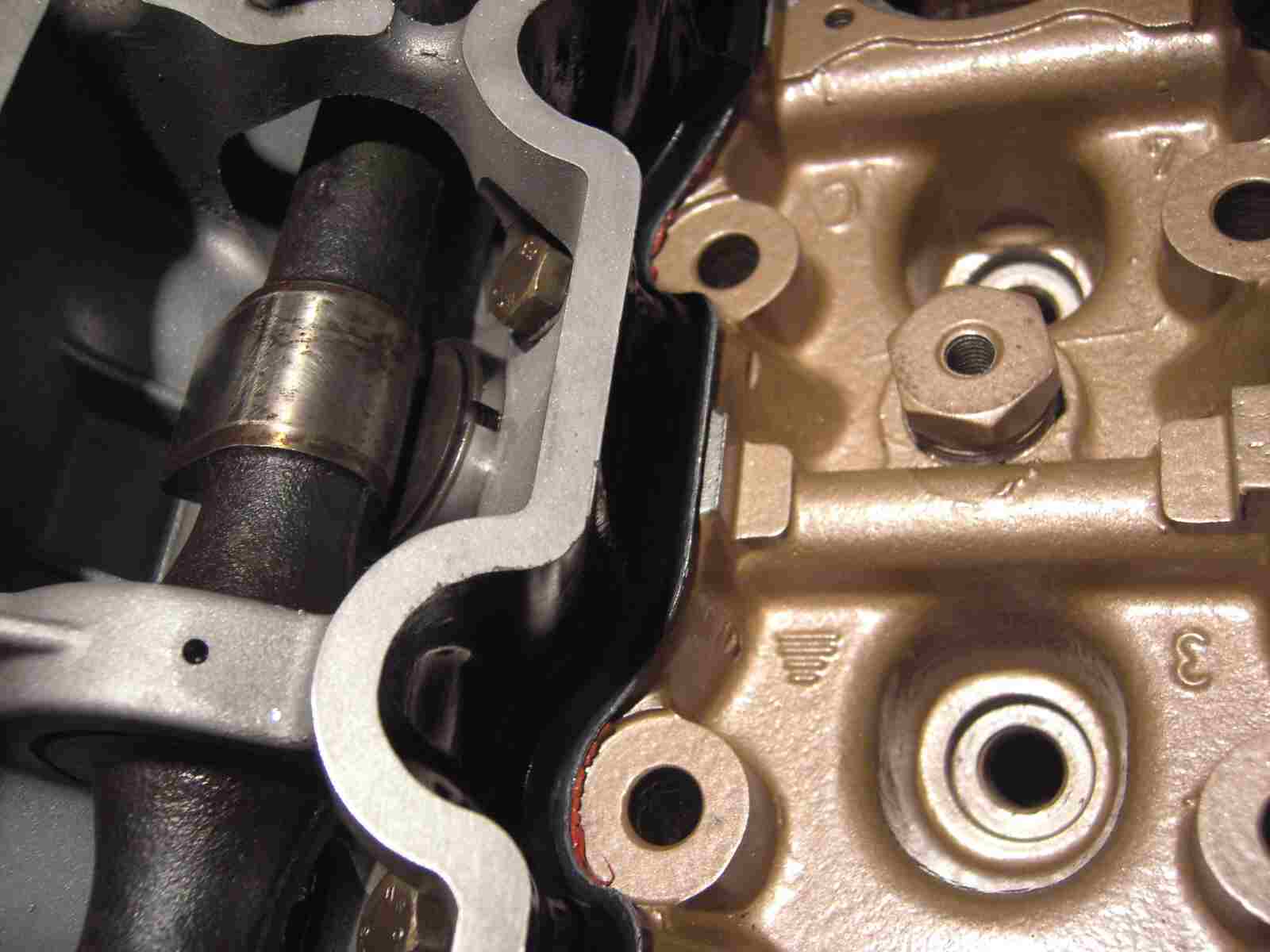

Jetzt steht der 2. Zylinder in Position!
|
|
|
|
![PICT8150 PICT8150](../assets/images/PICT8150.jpg) |
|
|
|
Dadurch kann der 3. Zylinder eingestellt werden!
|
|
![](../assets/images/autogen/clearpixel.gif) |
|
|
![PICT8151 PICT8151](../assets/images/PICT8151.jpg) |
![](../assets/images/autogen/clearpixel.gif) |
![](../assets/images/autogen/clearpixel.gif) |
|

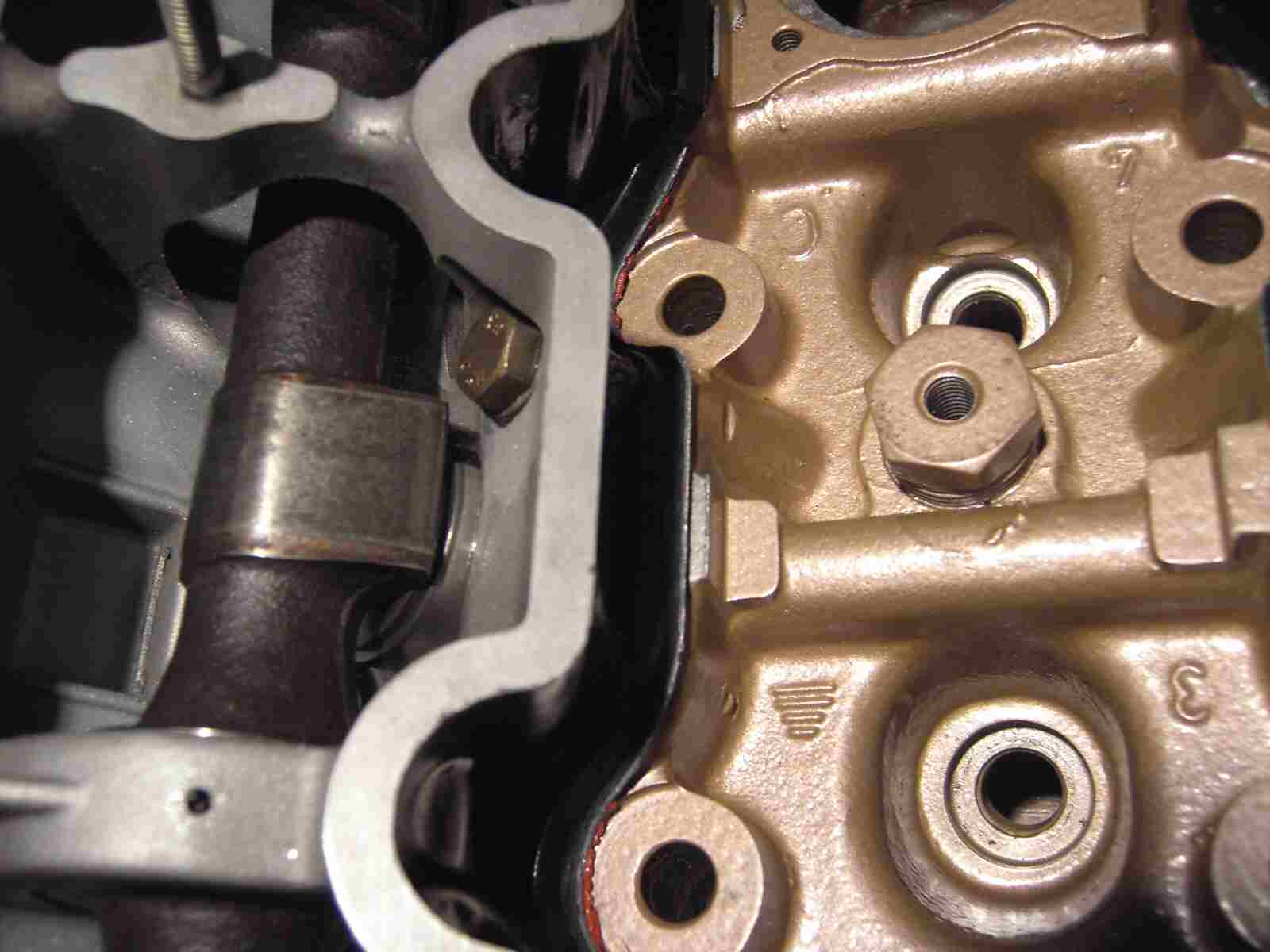

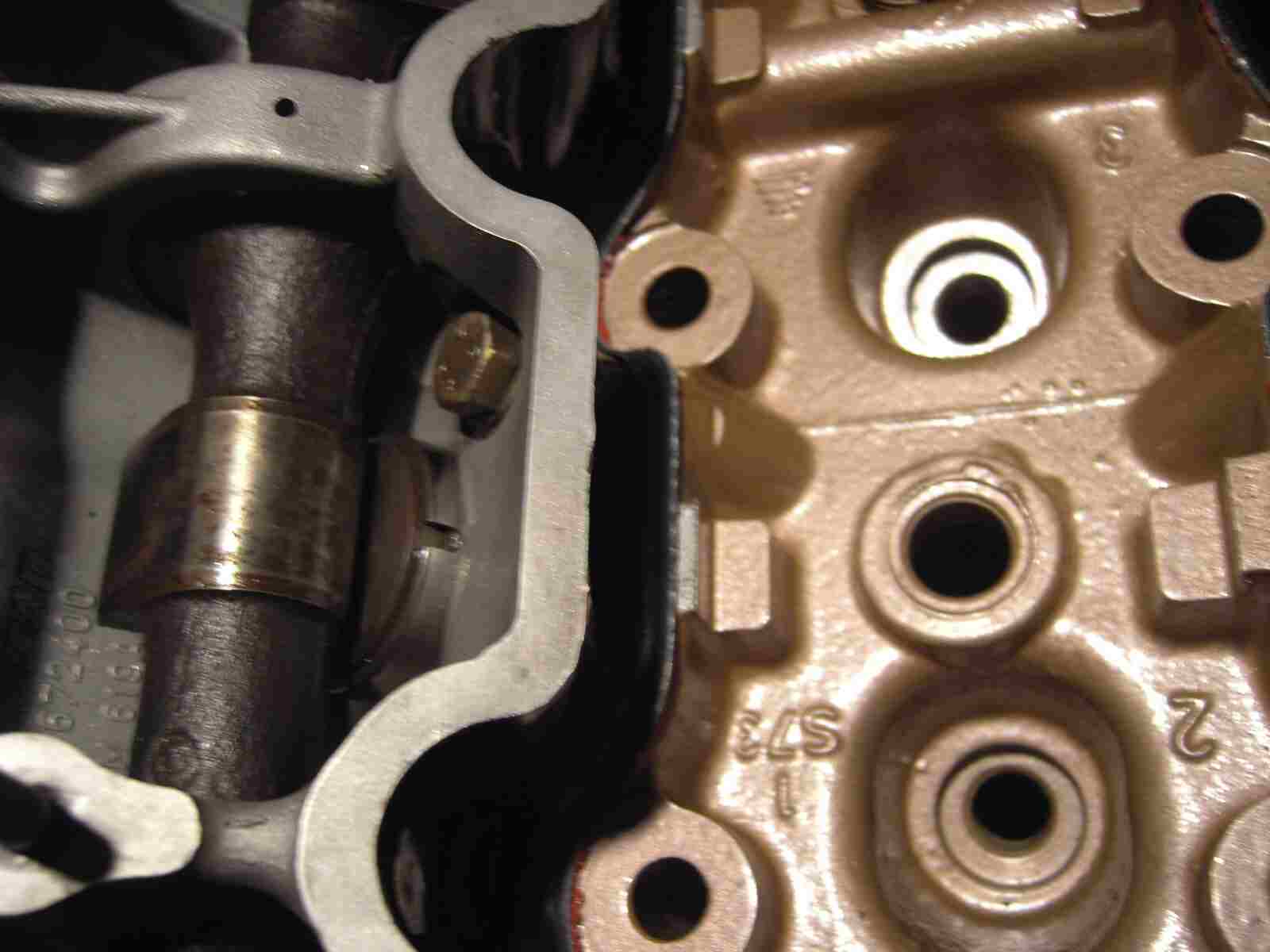

Der 3. Zylinder steht in Position!
|
![](../assets/images/autogen/clearpixel.gif) |
|
|
|
Montecarlo
|
Beta 2,0
|
Beta 1,6
|
Volumex
|
Ritmo Abarth
|
Einlass
|
0,45
|
0,45
|
0,45
|
0,45
|
0,45
|
Auslass
|
0,60
|
0,50
|
0,50
|
0,50
|
0,50
|
|
Delta Turbo1,6
|
|
|
|
|
Einlass
|
0,45
|
|
|
|
|
Auslass
|
0,50
|
|
|
|
|
|
|
