Die Lösung!

Wir erinnern uns? Nach der Demontage des Zylinderkopfes und dem ausführlichen Spülens des Kühlsystems stellte ich einen Riss im Zylinderkopf fest. Der original Lancia Montecarlo Zylinderkopf war nicht mehr zu retten. Schade, das ich den Riss erst nach der Zylinderkopfüberholung festgestellt habe. Damit war meine ganze Arbeit umsonst. Ich müsste einen anderen Montecarlo Zylinderkopf auftreiben, aber wer hat schon so einen seltenen Montecarlo Zylinderkopf Zuhause liegen?

Ist doch kein Problem! Ich, als Lancia Beta Bastler habe noch einige Montecarlo Zylinderköpfe im Lager liegen. Also gehe ich in mein schönes Lancia Beta Lager und hole einen schönen Montecarlo Zylinderkopf aus dem Regal.

IMG_7707

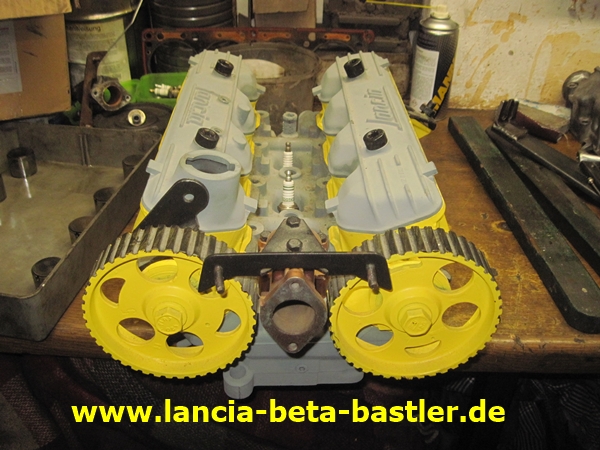

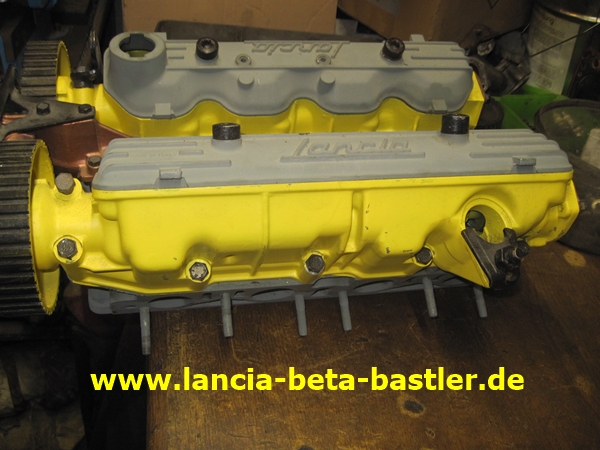

Diesen interessanten Lancia Montecarlo Zylinderkopf konnte ich im Internet mal ersteigern.

IMG_7708

Mir hat auch die tolle  Farbgebung beeindruckt!

IMG_7709

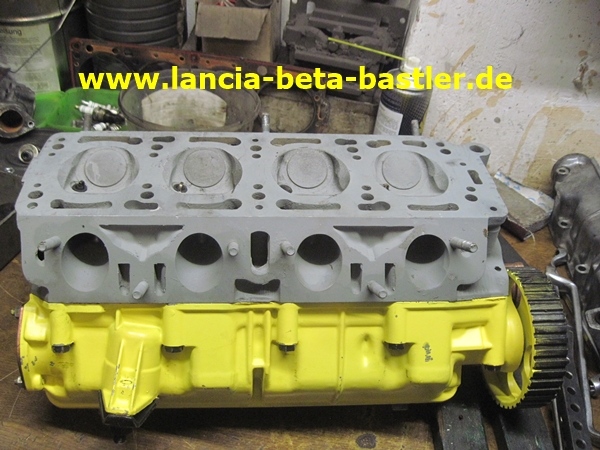

Auch die Ventile und die Brennräume wurden lackiert!

IMG_7710

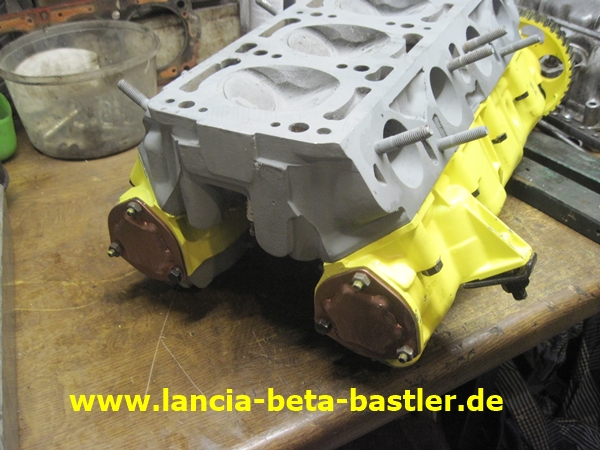

Die Deckel der Nockenwellenkästen wurden in bronze lackiert!

IMG_7711

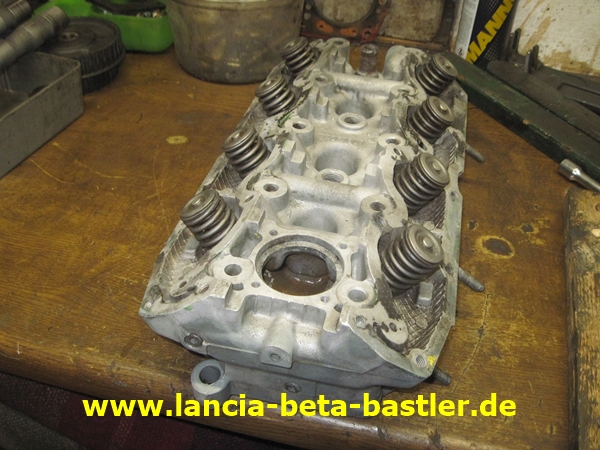

Ich zerlege den Zylinderkopf und überprüfe ihn!

IMG_7793

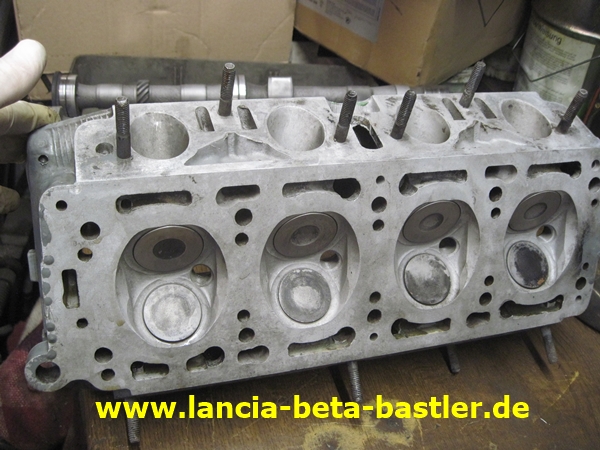

Die Ventile werden ausgebaut!

IMG_7794

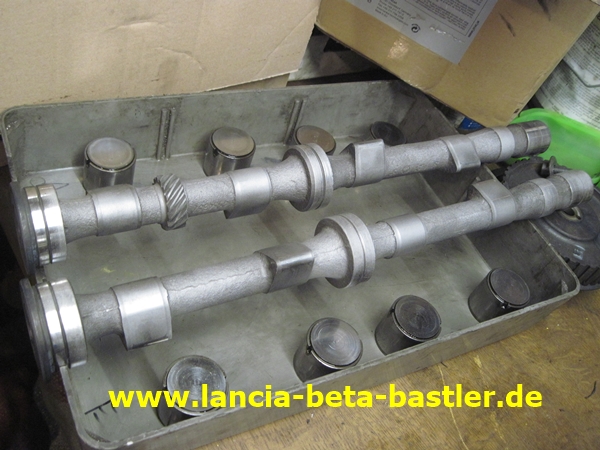

Die Nockenwellen sehen noch gut aus und haben keinen messbaren Verschleiß!

IMG_7795

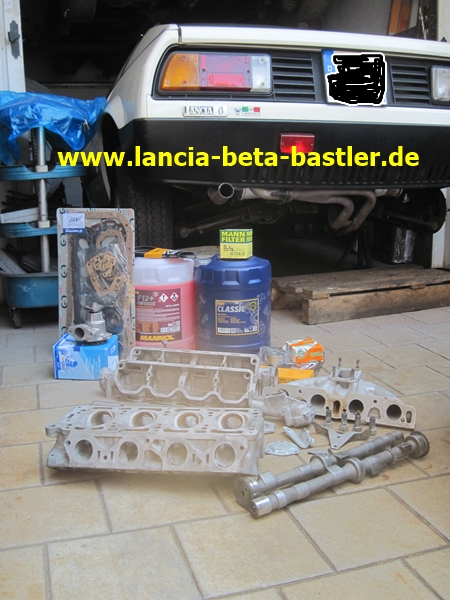

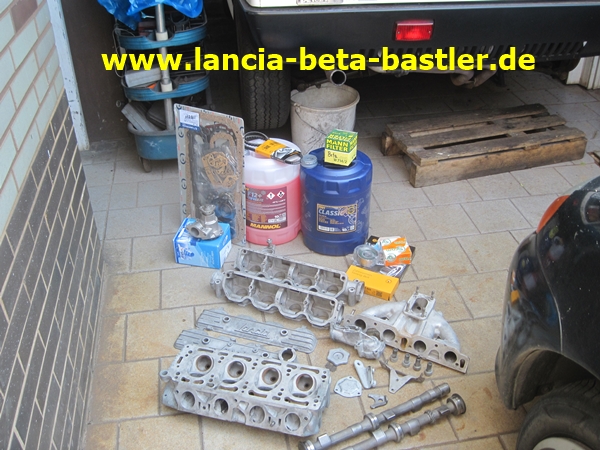

Das sind die Teile die ich für den Wiederaufbau benötige!

IMG_7797

Mit diesen Teilen dürfte Peymans Lancia Montecarlo wieder auf die Straße kommen, wenn der Zylinderkopf auch brauchbar ist! Wir werden sehen!

IMG_7798

Jetzt überhole ich auch diesen Zylinderkopf!

IMG_7799

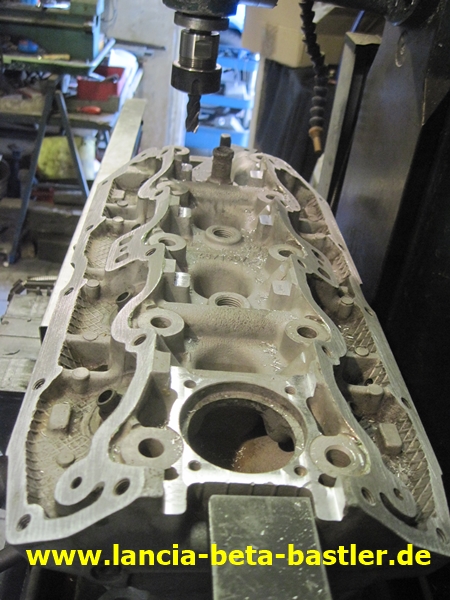

Erst die Auflagefläche planen!

IMG_7800

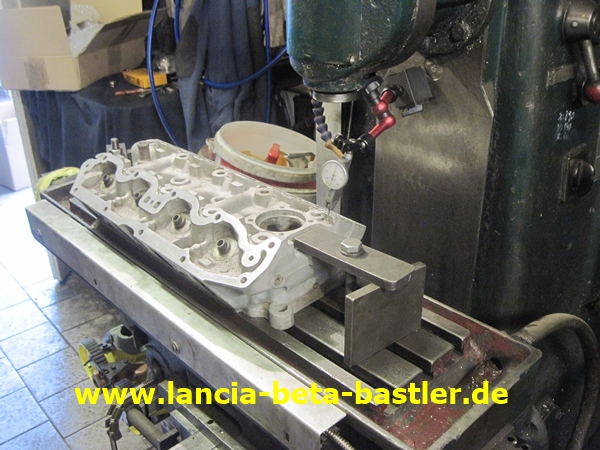

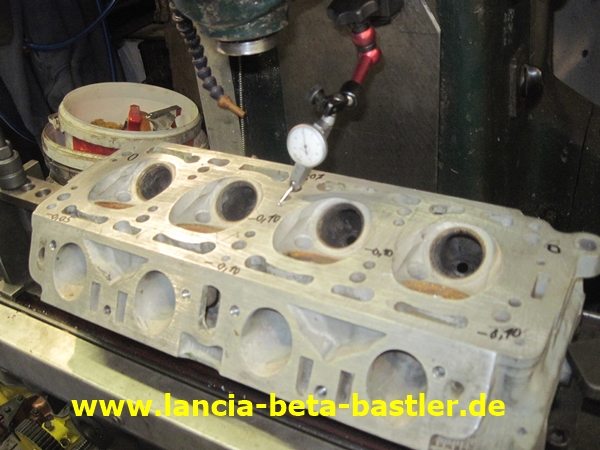

Dann die Dichtungsfläche ausrichten und mit der Messuhr abfahren!

IMG_7801

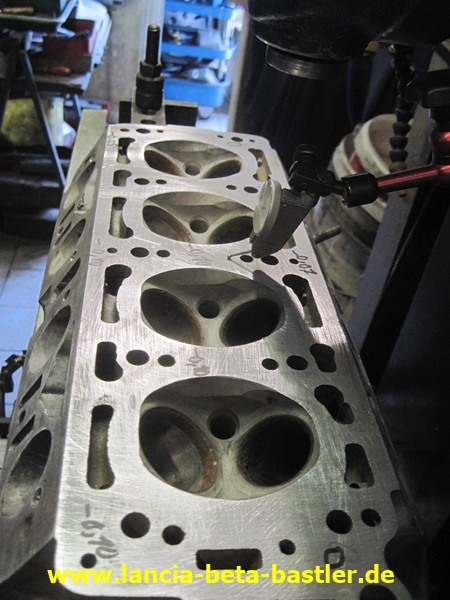

Ich messe maximal 0,10 mm Unterschiede. Etwas besser , als der original Kopf, aber nicht gut genug!

IMG_7802

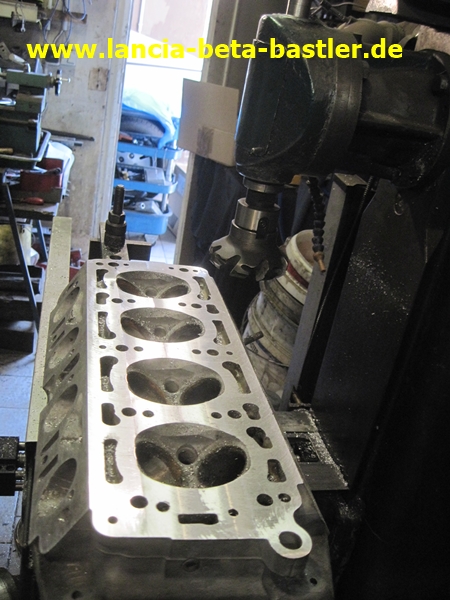

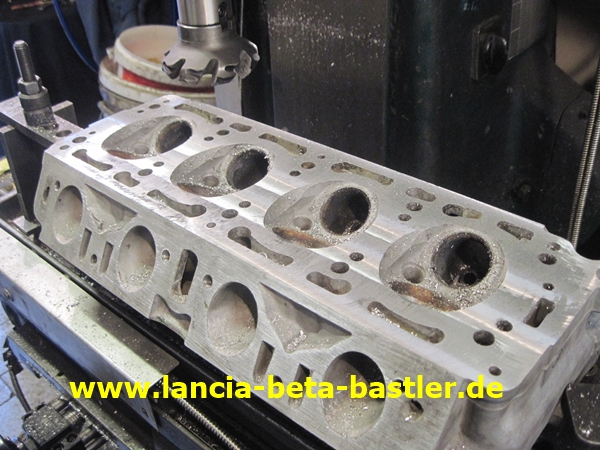

Mit dem Messerkopf plane ich die Dichtungsfläche um  0,2mm.

IMG_7803

Schöne gerade Auflagefläche!

IMG_7804

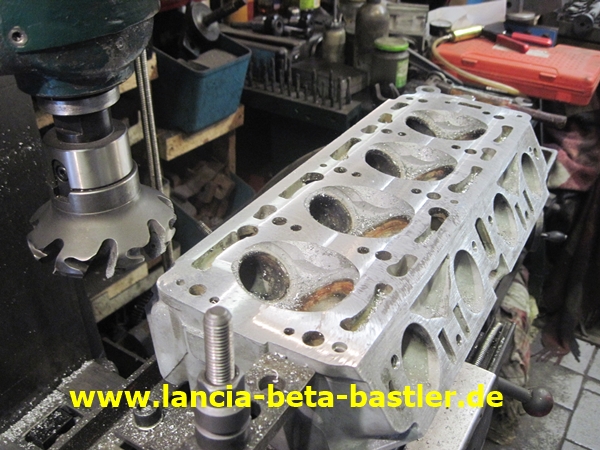

Damit bekommt der Montecarlo Motor etwas mehr Kompression und die Zylinderkopfdichtung wird gut aufliegen!

IMG_7805

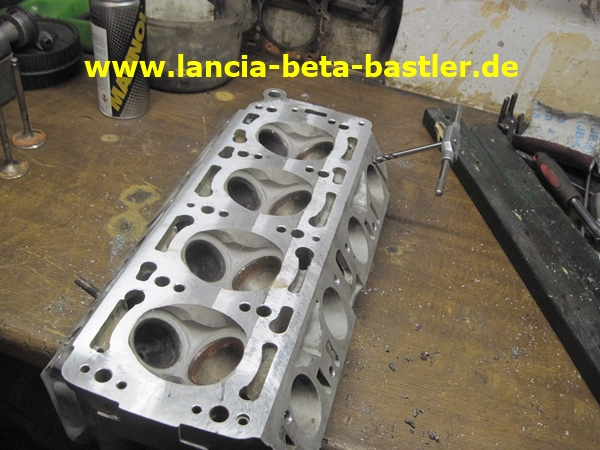

Auch an diesem Kopf schneide ich alle Gewinde nach!

IMG_7806

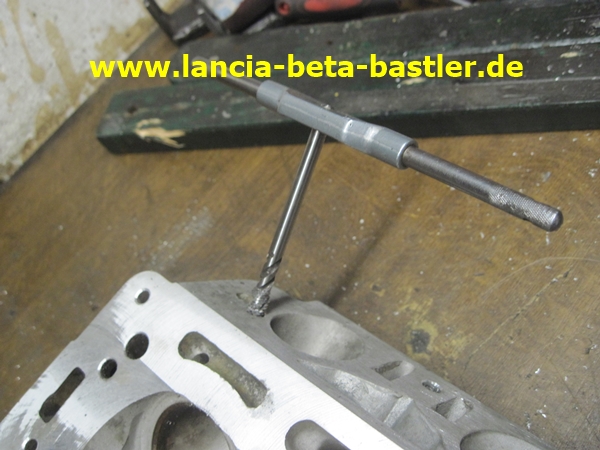

Dadurch lassen sich alle Schrauben und Stehbolzen leicht einschrauben!

IMG_7807

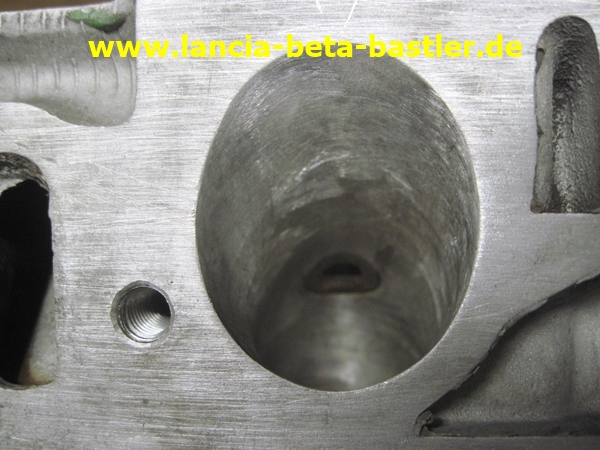

Oh, was sehe ich da! Der Zylinderkopf wurde schon mal bearbeitet! Der Einlasskanal wurde vergrößert und die Ventilführung gekürzt. Da bekommt Peyman aber etwas ganz Besonderes!

IMG_7808

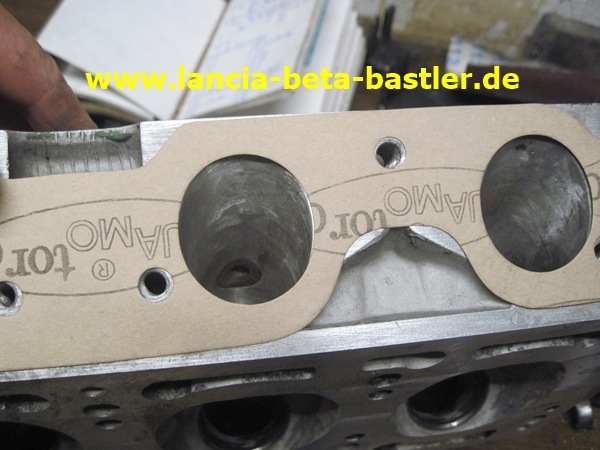

Die Kanäle wurden auf das Dichtungsmass vergrößert! Sehr gute Arbeit vom Vorbesitzer!

IMG_7809

Die anderen Bauteile wurden sandgestrahlt und vom Lack und Schmutz befreit.

IMG_7810

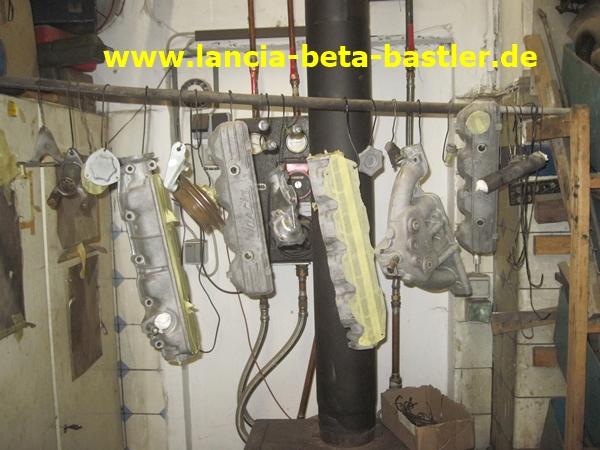

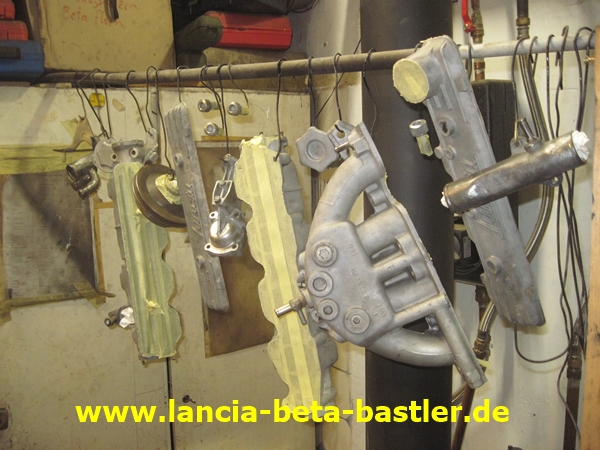

Die Teile hängen über dem Holzofen und werden so temperiert für die Lackierung!

IMG_7811

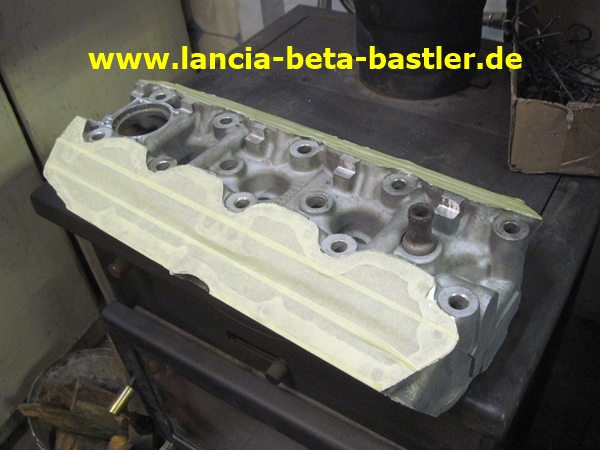

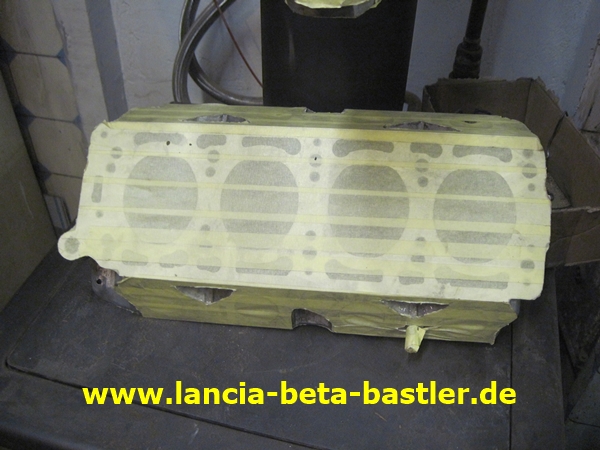

Alle Flächen die nicht lackiert werden sollen wurden abgeklebt. Der Zylinderkopf liegt auf dem dem Holzofen zum Anwärmen.

IMG_7812

Natürlich wurde die schöne geplante Brennraumfläche abgeklebt.

IMG_7813

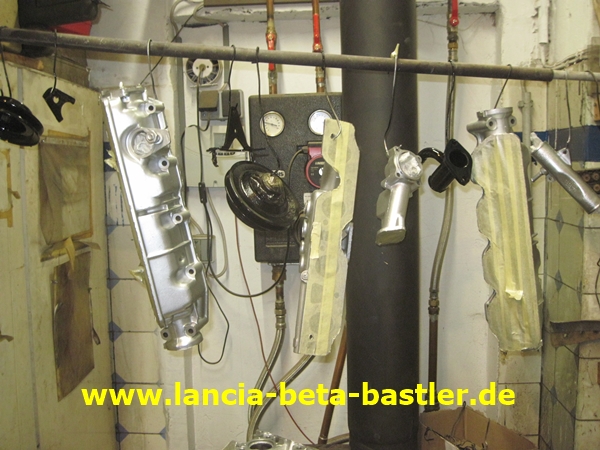

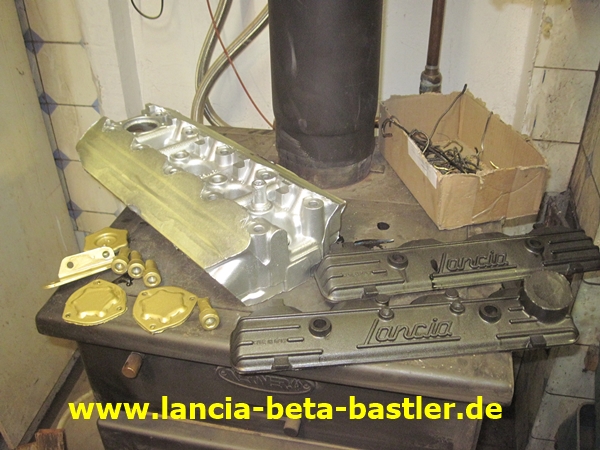

So, die Teile sind in verschiedenen Farben lackiert worden. Ich lackiere mit einer Airbrushpistole und verwende Lack mit Härter und Verdünnung. Also keine Spraydosenlackierung!.

IMG_7814

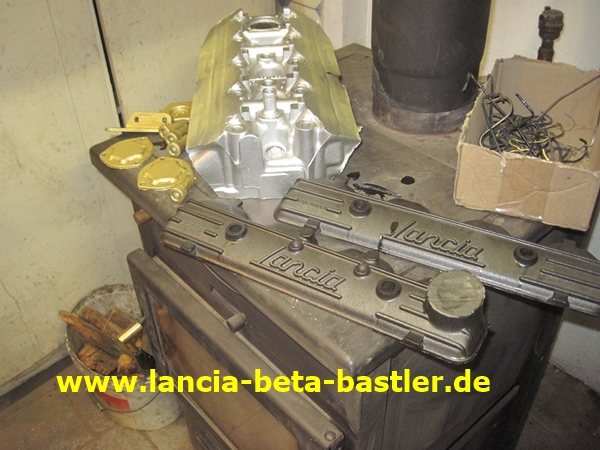

Zum Trocknen hängen die Teile über dem warmen Ofen!

IMG_7815

Ich denke die Farbkombination passt zum weißen Lancia Montecarlo vom Peyman. Schwarzer Strukturlack für die Ventildeckel, Gold für die Nockenwellendeckel, Ventildeckelschrauben und dem Öleinfülldeckel und silber für die Aluteile.

IMG_7816

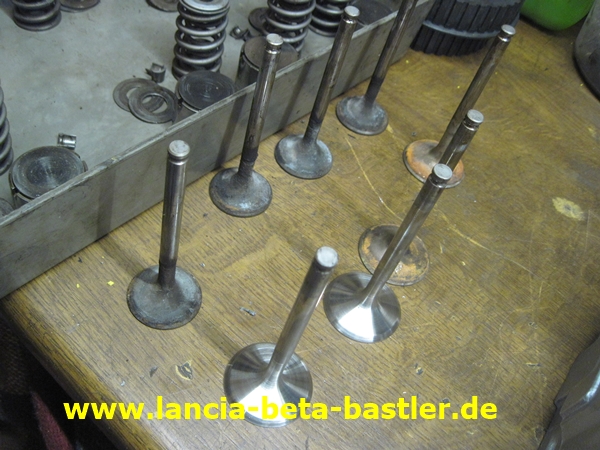

Jetzt reinige ich die Ventile und überprüfe den den Rundlauf auf der Drehmaschine!

IMG_7817

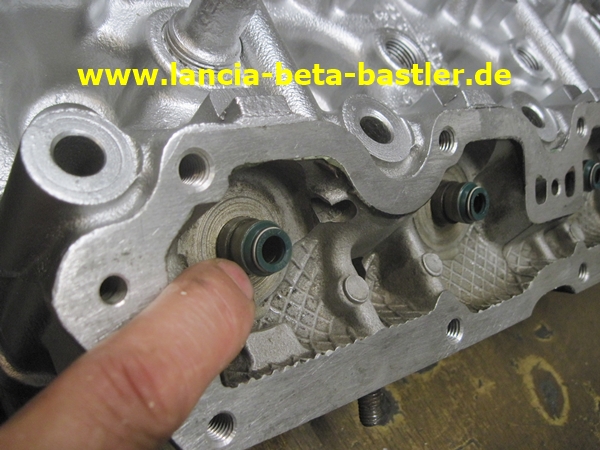

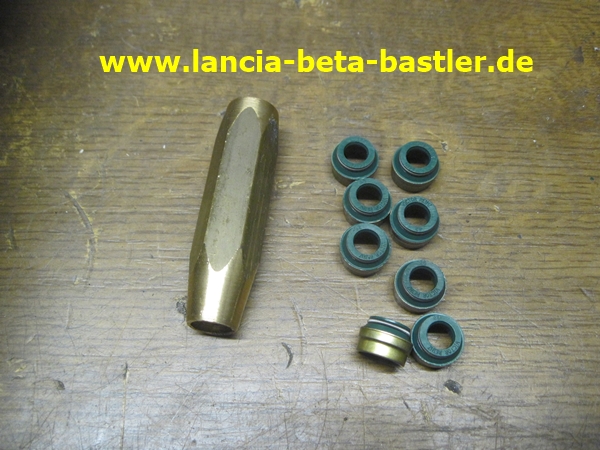

Neue Ventilschaftdichtungen presse ich mit meinem selbstgedrehten Aufnahmedorn perfekt ein!

IMG_7818

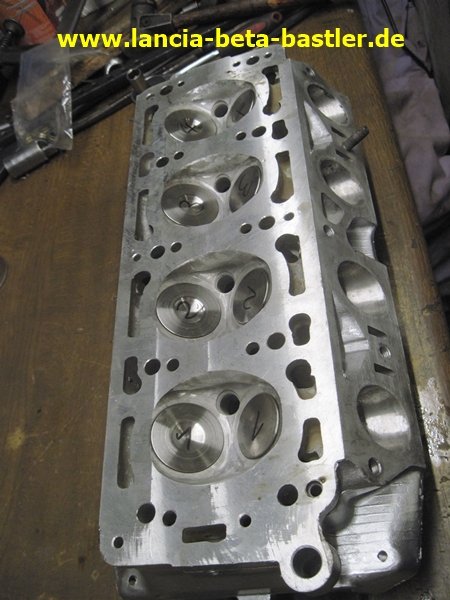

Sitzen perfekt auf der Ventilführung!

IMG_7819

Die gereingten Ventile finden ihren Platz im Zylinderkopf!

IMG_7820

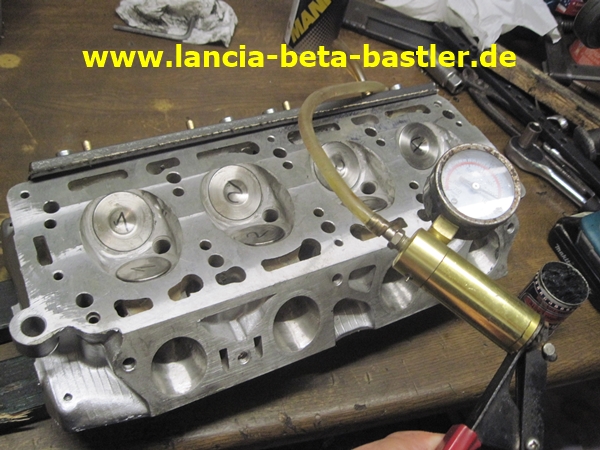

Ich montiere meine Dichtungsplatte auf den Einlassbereich. Mit der Vakuumpumpe setze ich jeden einzelnen Ansaugkanal und Vakuum und kann am Manometer erkennen, ob das Ventil dicht ist.

IMG_7821

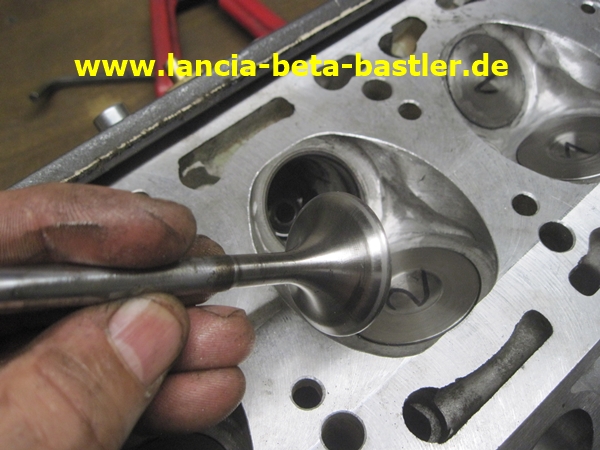

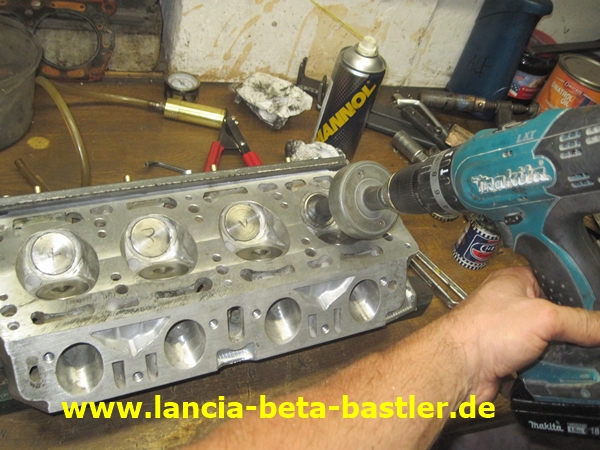

Zur Dichtheitskontrolle muss ich aber vorher die Ventile einschleifen.

IMG_7822

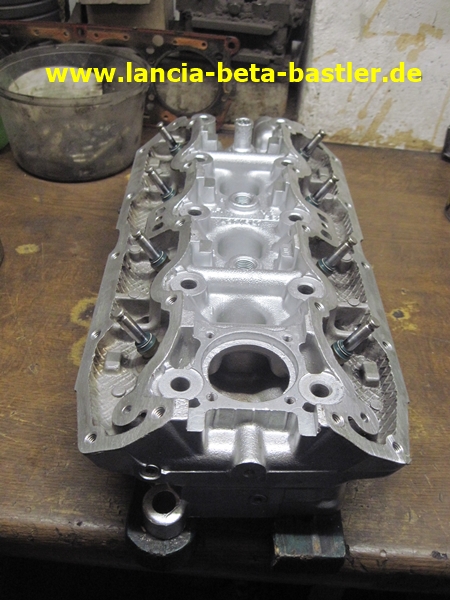

So entsteht ein schöner, gleichmässiger Einschleifrand.

IMG_7823

Die Ventile sind eingeschliffen und auf Dichtheit mit der Vakuummethode erfolgreich getestet!

IMG_7824

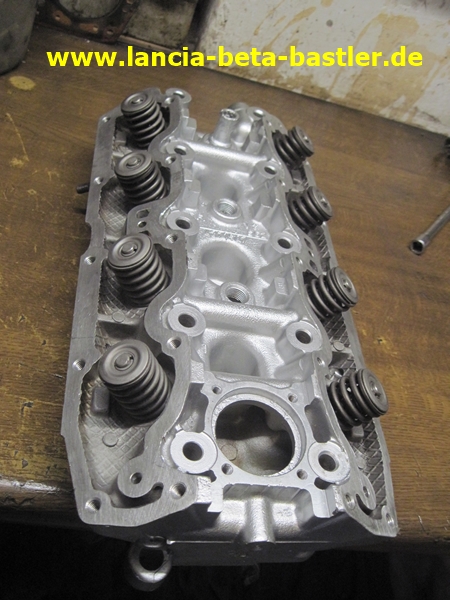

Die Ventilfedern werden eingebaut!

IMG_7825

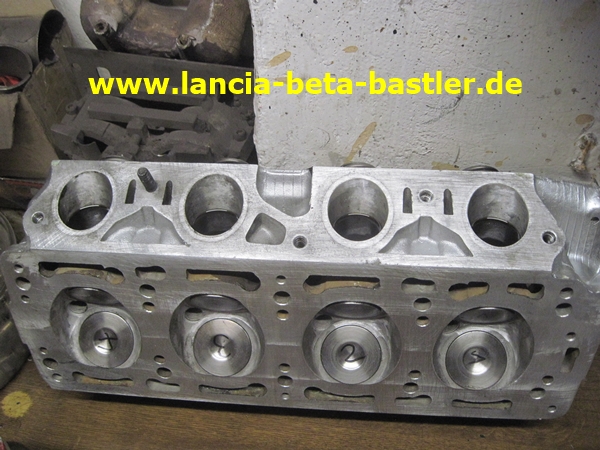

Und ich teste nochmals mit Benzin die Dichtheit der Ventile. Erst die Auslassseite!

IMG_7827

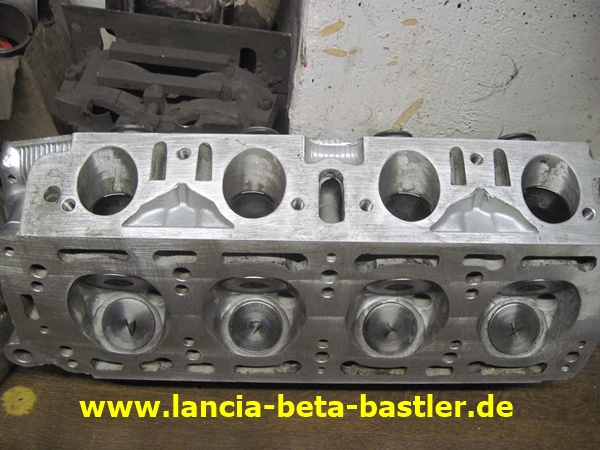

Und jetzt die Einlassseite. Alles dicht!

IMG_7828

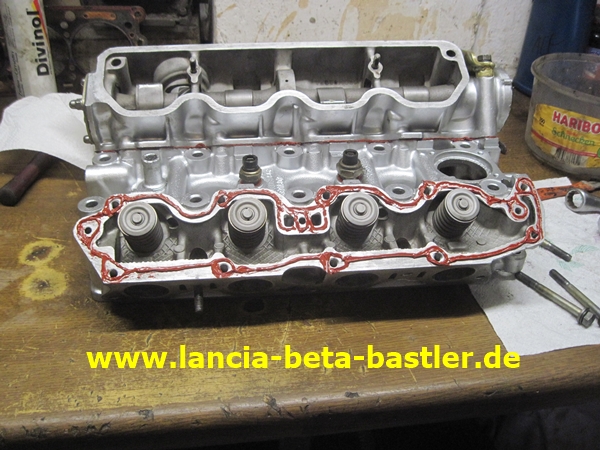

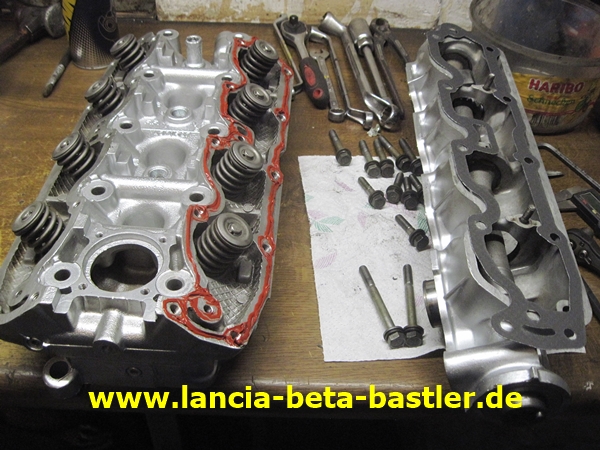

Ich montiere die Nockenwellenkästen!

IMG_7829

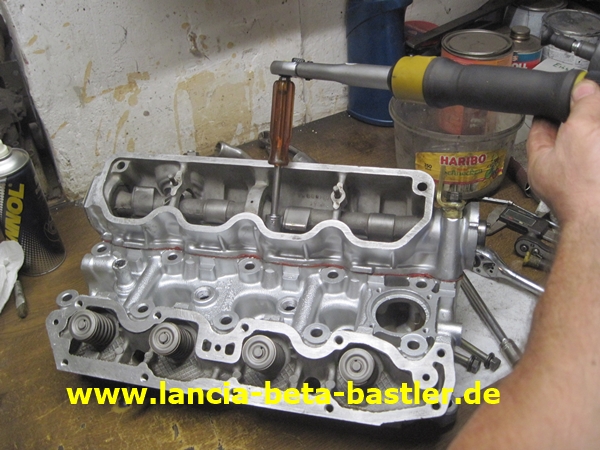

Mit dem Drehmomentschlüssel ziehe ich die Schrauben fest! (20Nm)

IMG_7830

Jetzt die andere Seite!

IMG_7831

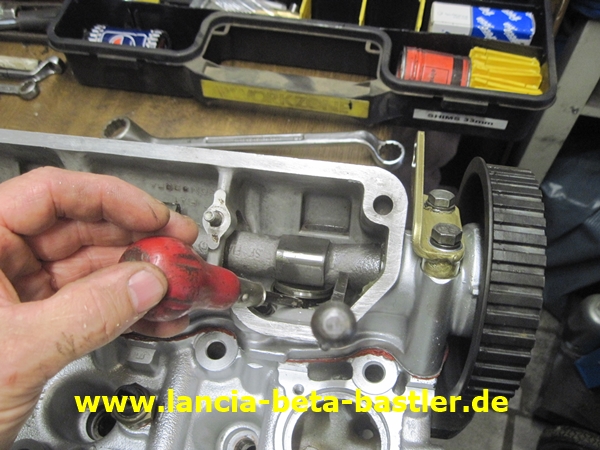

Die Ventile stelle ich Mithilfe der Shimsplatten ein! Einlassseite 0,4mm, Auslassseite 0,5mm.

IMG_7832

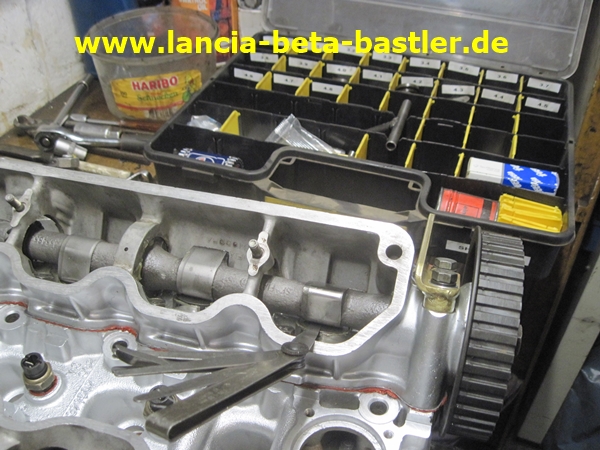

Einen Kasten mit unterschiedlichen Shims sollte man schon zum Einstellen der Ventile haben.

IMG_7833

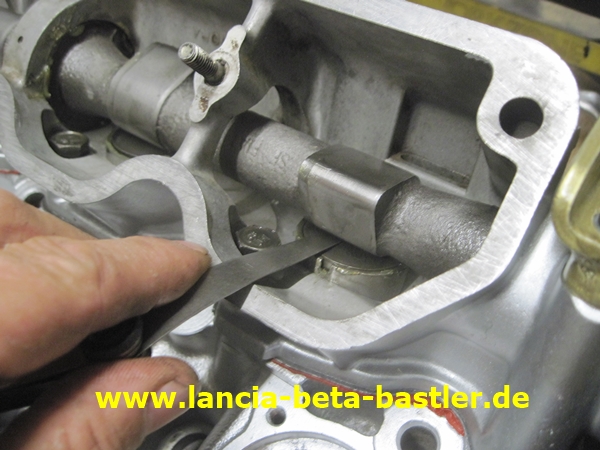

Die Fühlerlehre muss stramm durchziehbar sein. So stellt man das Ventilspiel richtig ein!

IMG_7834

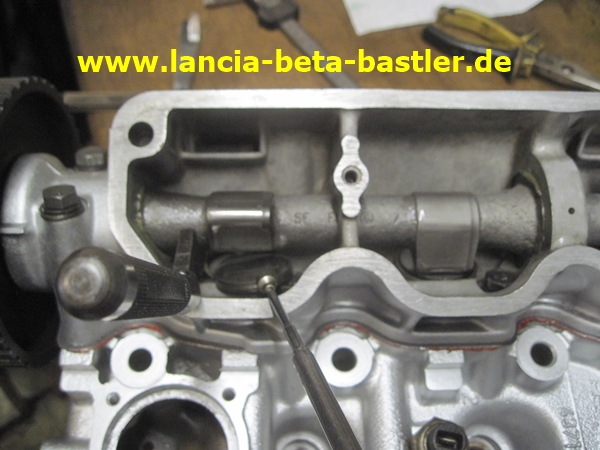

Die Shims nicht versuchen mit den Fingern zu ziehen, weil der Halter abrutschen kann und der Tassenstössel wie eine Mausefalle zuschlägt. Zum Ziehen verwende ich einen Stabmagneten.

IMG_7835

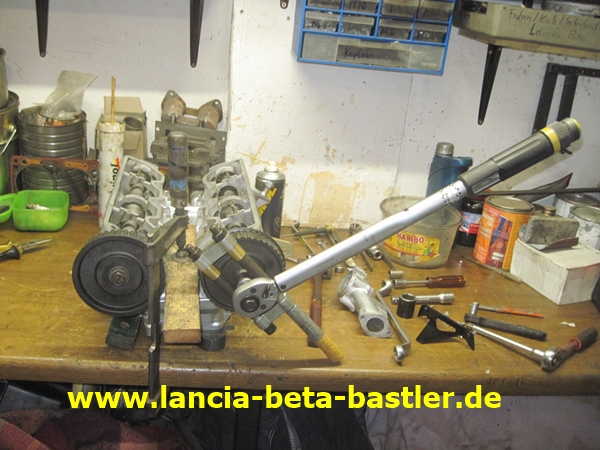

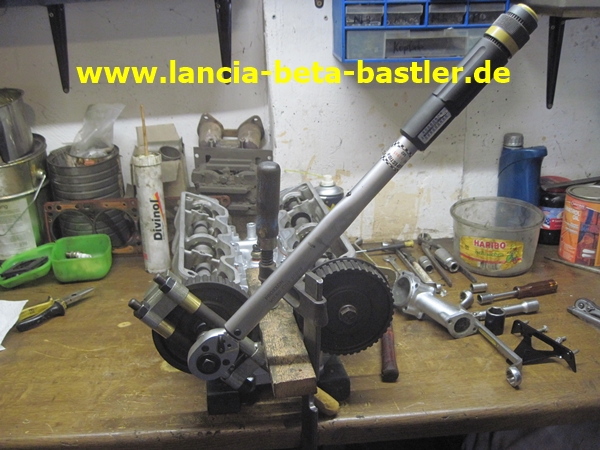

Mit dem Drehmontschlüssel und einer Fixiervorrichtung ziehe ich die Schrauben der Nockenwellenräder an. (118 Nm)

IMG_7836

Ich ziehe die andere Seite fest!

IMG_7837

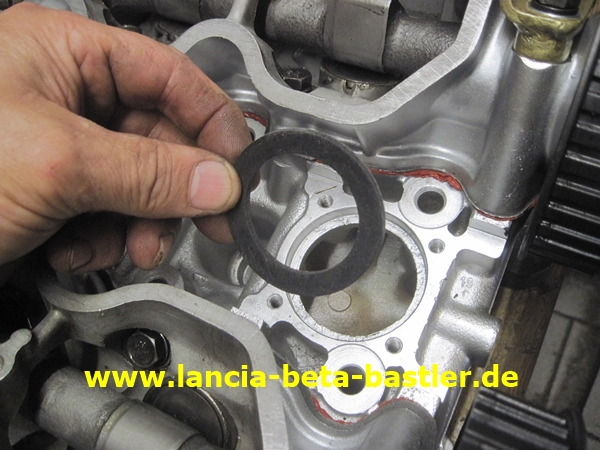

Die Gummidichtung für den Wasserverteiler setze ich ein!

IMG_7838

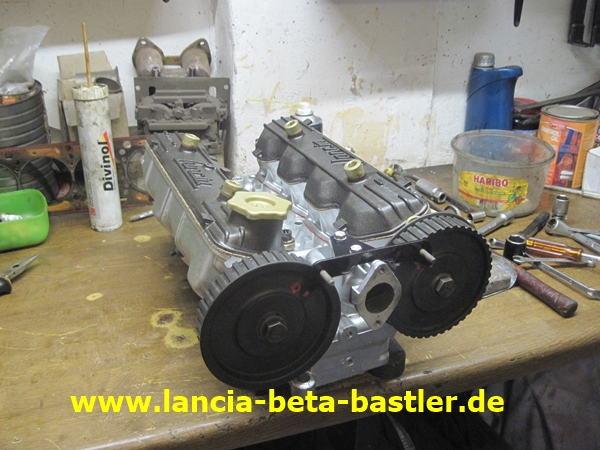

Der Zylinderkopf ist fertig!

IMG_7839

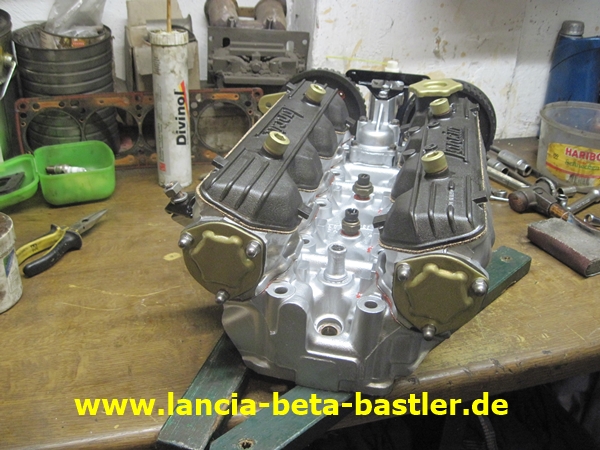

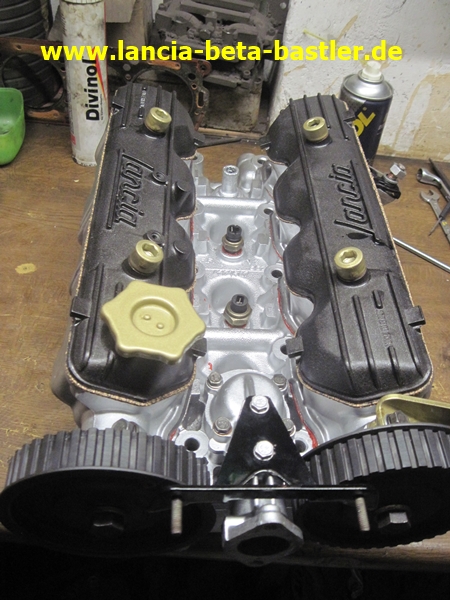

Die Farbkombination sieht gut und dezent aus!

IMG_7840

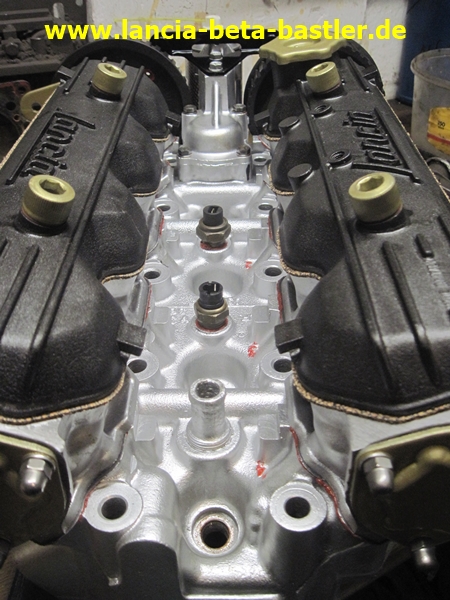

Die Deckel der Nockenwellenkästen sind mit Hutmuttern festgeschraubt worden.

IMG_7841

Die rote Markierung sind die Nummern der Zylinder. Die Zahlen habe ich mit roter Farbe markiert.

IMG_7842

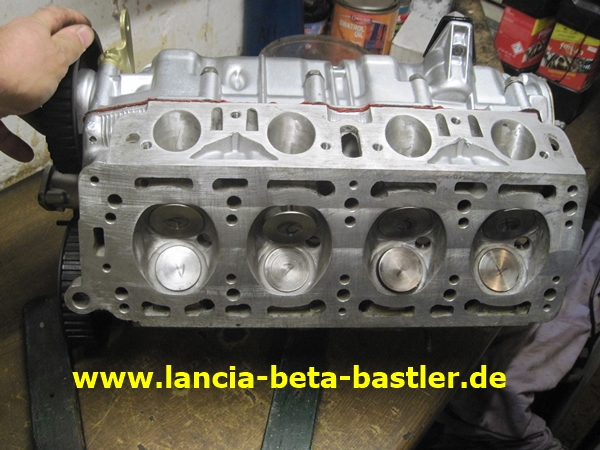

Der Zylinderkopf ist bereit für den Einbau!

IMG_7843

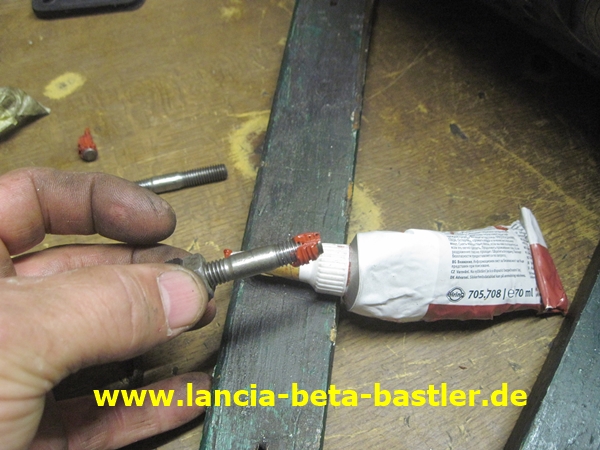

Vorher muss ich aber die Stehbolzen wieder einschrauben. Ein paar Stehbolzen ragen in den Ölraum des Nockenwellenkastens. Damit kein Öl über den Gewindebolzen nach aussen gelangt, schmiere ich das Gewinde mit DIRKO Dichtmasse ein.

IMG_7844

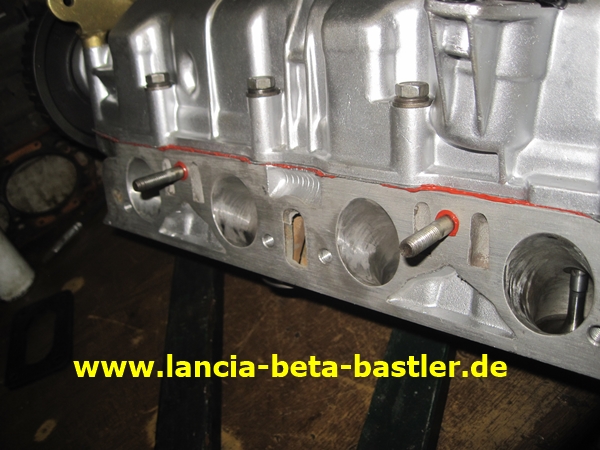

Die oberen Stehbolzenlöcher gehen durch bis zum Ölraum der Nockenwellenkästen.

IMG_7845

Die Seite ist abgedichtet!

IMG_7846

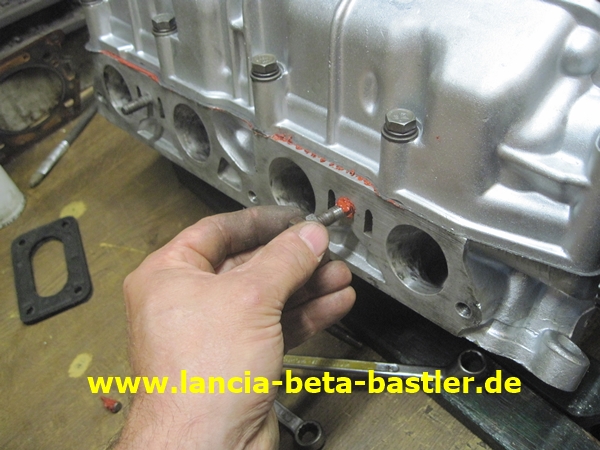

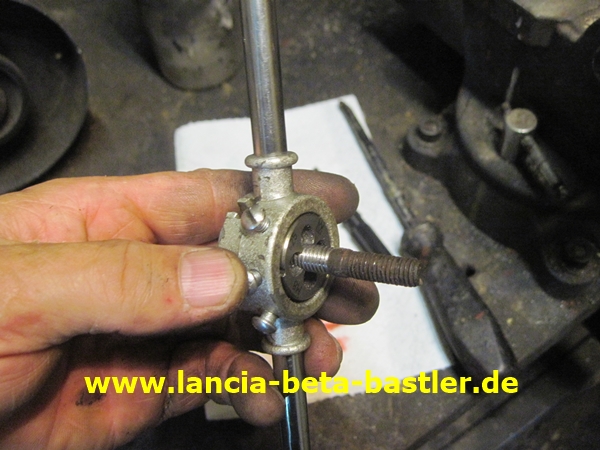

Bei einem Stehbolzen muss ich das Gewinde nachschneiden!

IMG_7847

Auch die Auslassseite wird abgedichtet!

IMG_7848

Sollte Peyman mal auf die Idee kommen, dem Montecarlo etwas mehr PS zu gönnen durch einen Doppelvergaser, dann bearbeite ich die Ansaugbrücke schon mal dafür vor. Auf die original Ansaugbrücke schraube ich meine Bohrvorrichtung für eine Adapterplatte.

IMG_7849

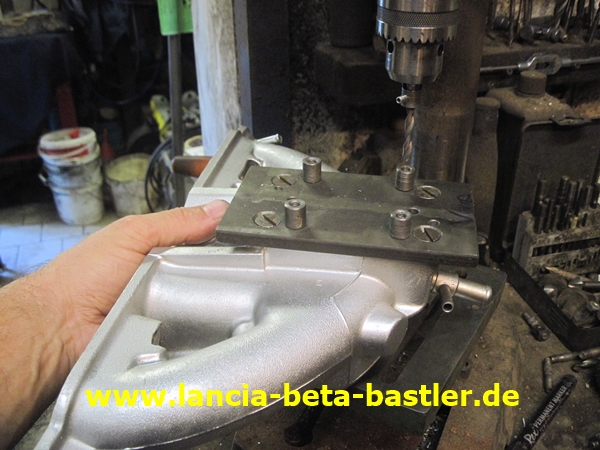

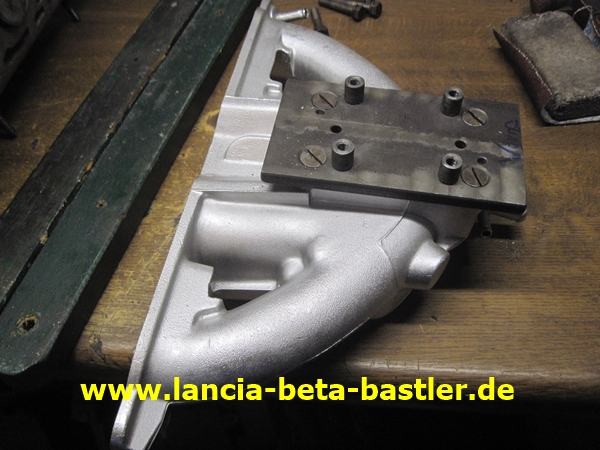

Dann übertrage ich das Bohrbild auf die Ansaugbrücke!

IMG_7850

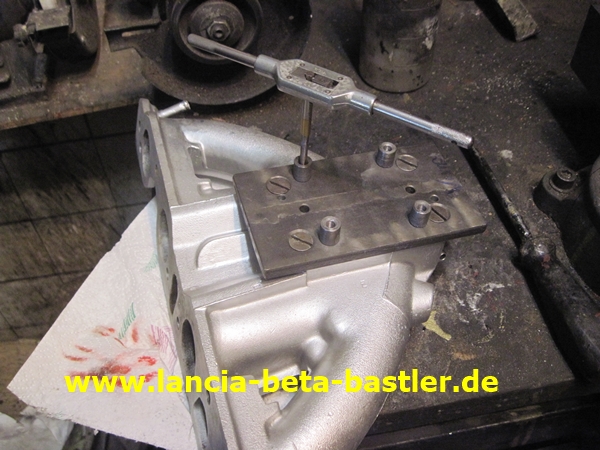

Jetzt wird über die Bohrvorrichtung das Gewinde gerade in die Ansaugbrücke geschnitten.

IMG_7851

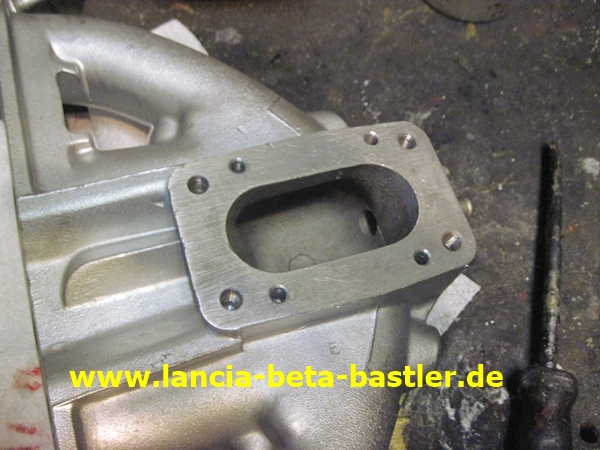

Durch dieses doppelte Bohrbild kann ein 36mm, 38mm, 40mm , 42mm und 44mm Doppelfallstromvergaser montiert werden. Ausserdem kann man immer wieder auf den original 34mm Registervergaser zurück bauen.

IMG_7852

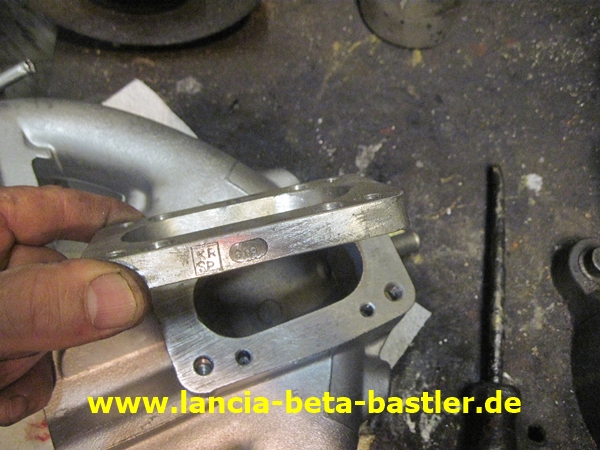

Das ist meine selbstkonstruierte Adapterplatte für einen 36/40/42/44 DCNF Doppelvergaser. Eine andere Platte für einen 38mm Doppelvergaser ( anderes Bohrbild in der Platte) habe ich auch noch im Sortiment! So ein Umbau ist auch auf dem Beta möglich! (Habe ich auf meinem Beta Coupe montiert!)

IMG_7853

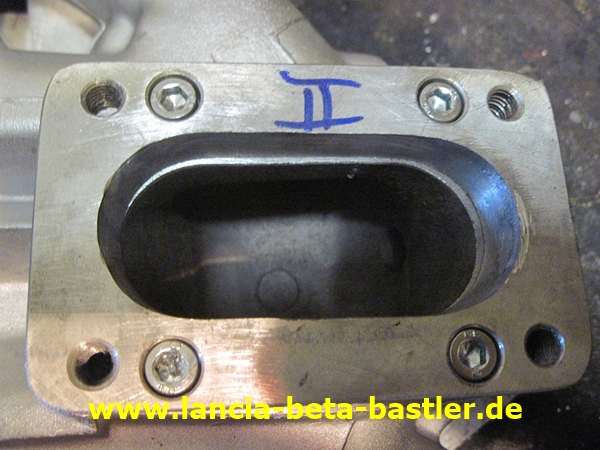

Die Platte ist festgeschraubt, aber den Versatz muss ich nacharbeiten!

IMG_7854

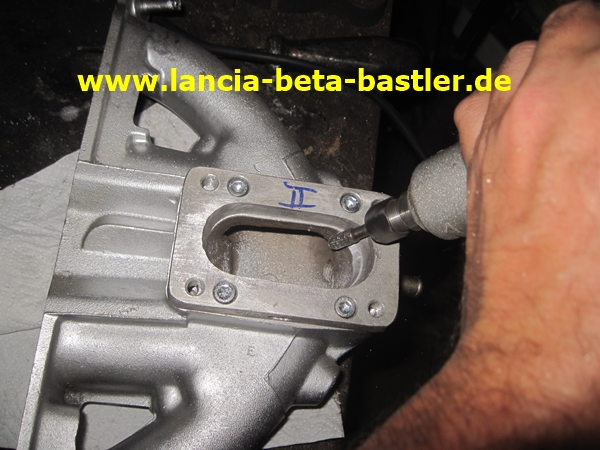

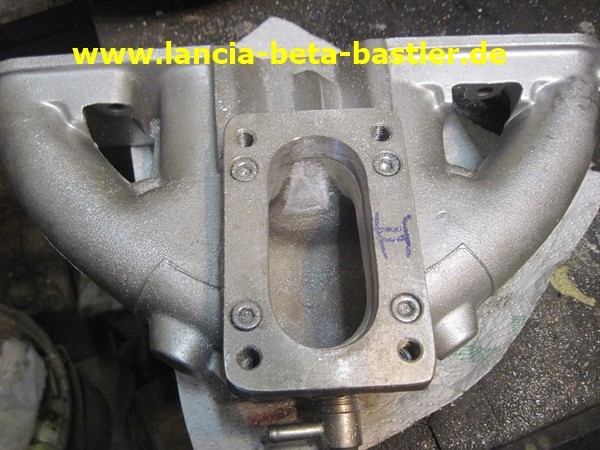

Mit einem Handfräser passe ich den Übergang an.

IMG_7855

So sieht es perfekt aus!

IMG_7856

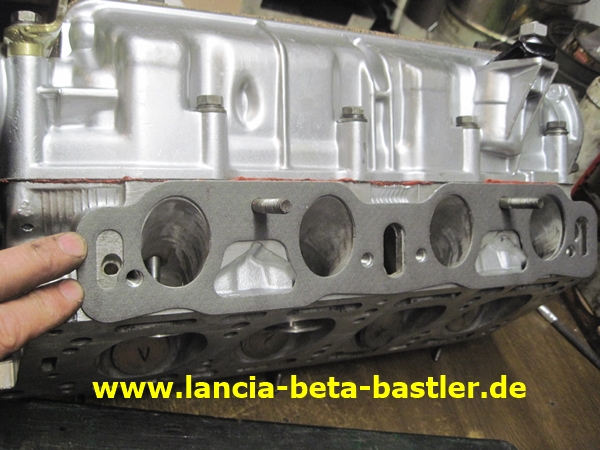

Auf die Einlassseite lege ich eine neue Dichtung ein.

IMG_7857

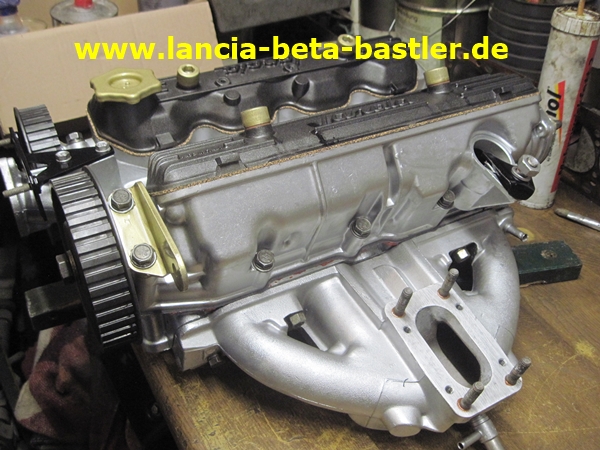

Und ich schraube die bearbeitete Ansaugbrücke auf den Zylinderkopf. Die Stehbolzen für den original Registervergaser sind eingeschraubt. Sollte Peyman das Bedürfnis haben auf mehr PS, dann kann ich ihm sofort einen 36mm Doppelvergasersystem montieren. Damit macht der Montecarlo erst richtig Spass auf kurvenreichen Landstraßen. Ausserdem bekommt er einen aggressiven Sound durch das Schnorcheln des Doppelvergasers.

IMG_7858

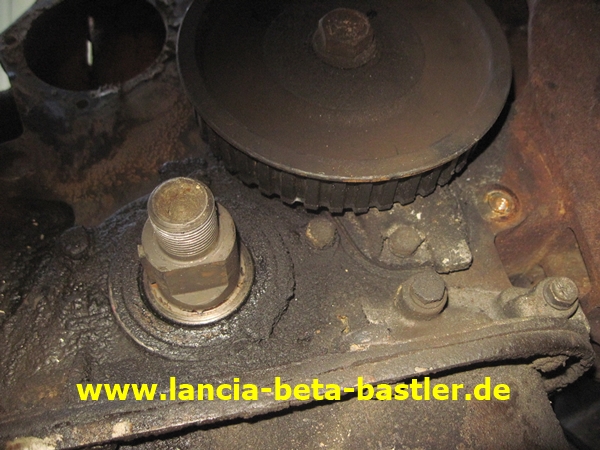

Bevor ich den Zylinderkopf montiere schaue ich mir den Motorblock an. Gerade die Zahnriemenseite sieht nicht gerade toll aus!

IMG_7859

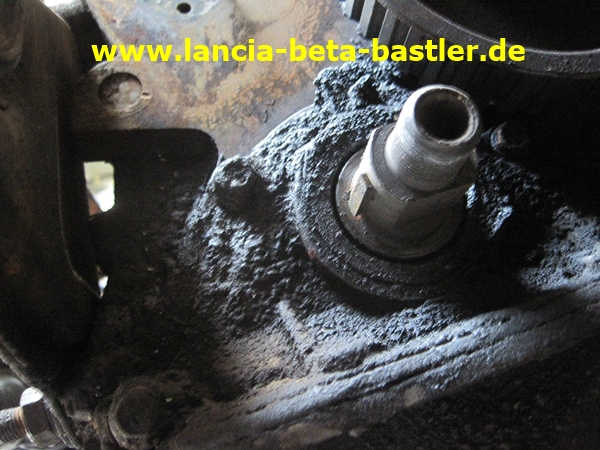

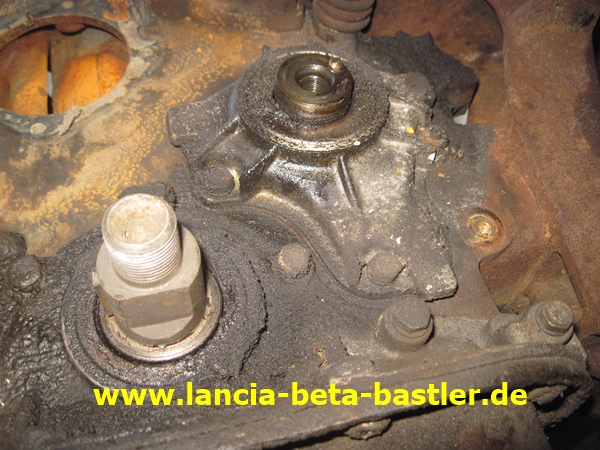

Überall ist ein dicker Ölsandbelag vorhanden. Diese Dichtungen und Simmerringe sind uralt und müssen erneuert werden!

IMG_7860

Die Deckel schraube ich Alle ab!

IMG_7861

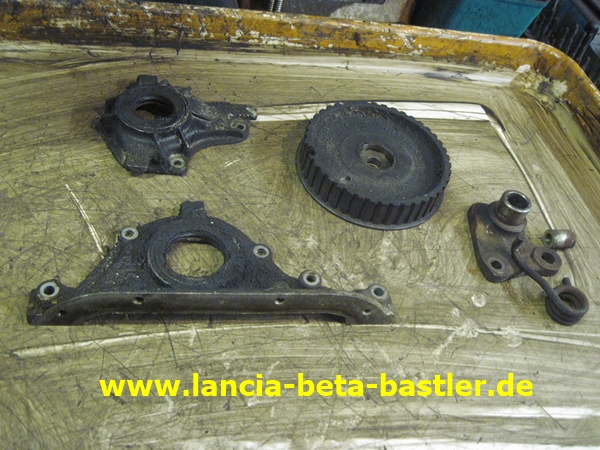

Jetzt muss ich die Teile säubern!

IMG_7862

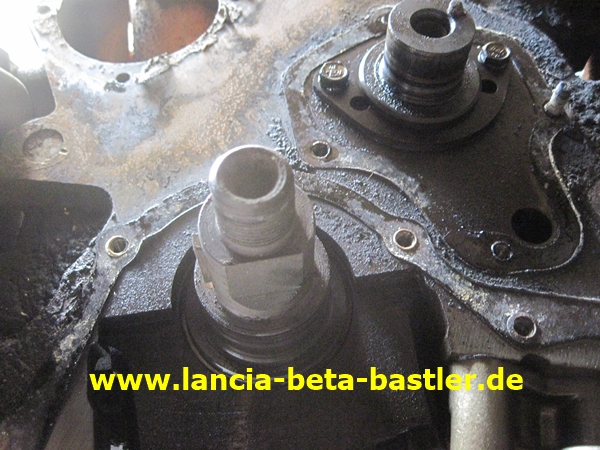

Auch am Motorblock muss ich den Dreck beseitigen!

IMG_7863

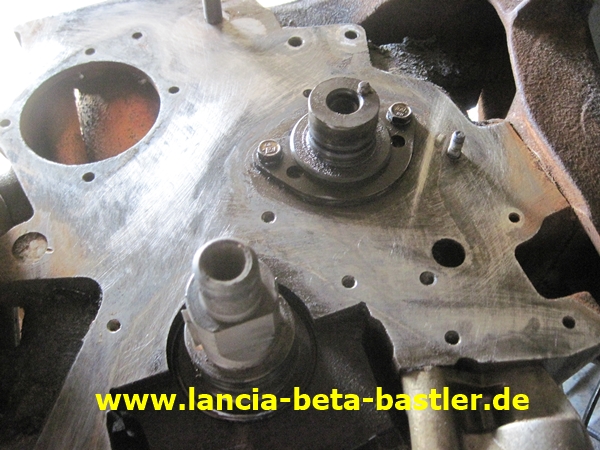

Sauber, so kann ich die Dichtungen und die Deckel wieder montieren!

IMG_7864

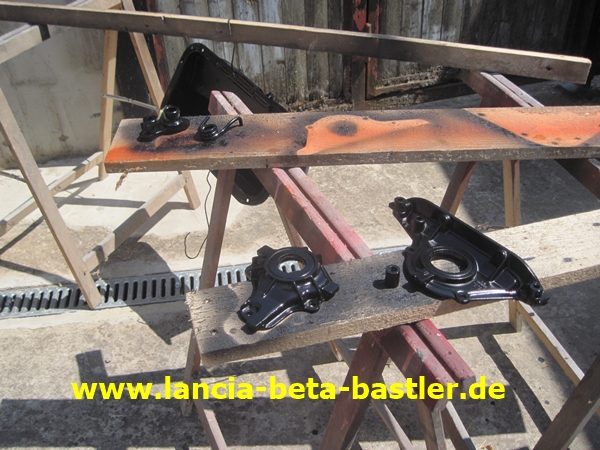

Die Deckel und der Zahnriemenspanner sind schwarz lackiert.

IMG_7865

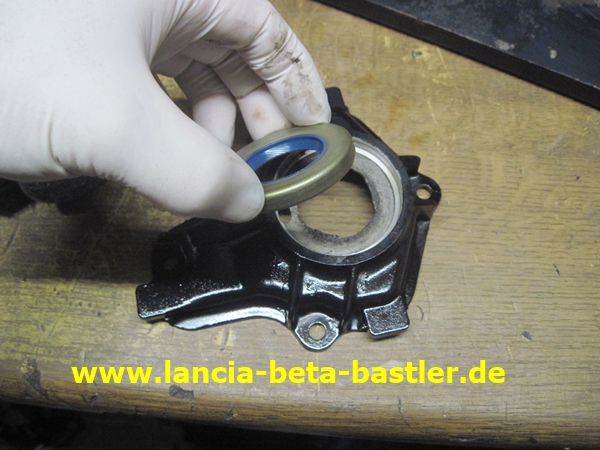

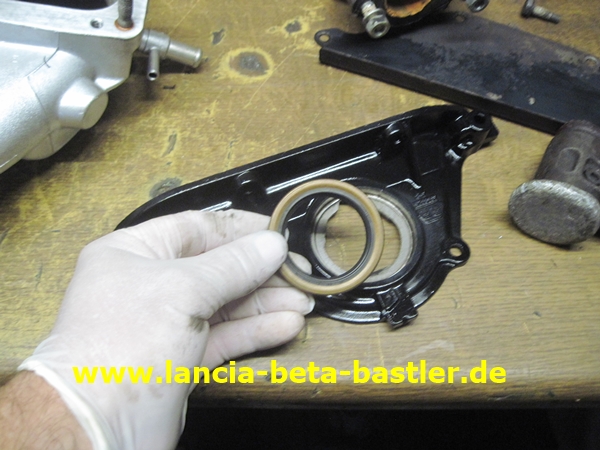

In die Deckel setze ich neue Simmerringe ein.

IMG_7866

Hier auch!

IMG_7867

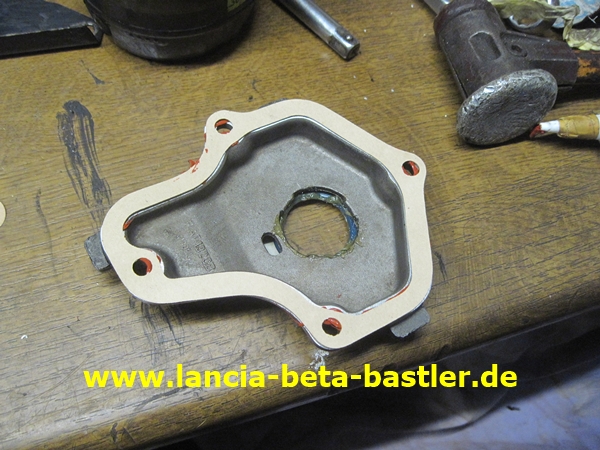

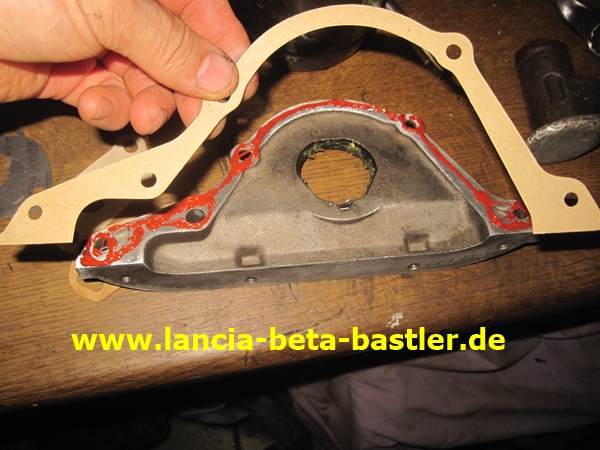

Auf die Deckel klebe ich neue Dichtungen!

IMG_7868

Auf eine Seite schmiere ich die Dichtfläche mit DIRKO ein.

IMG_7869

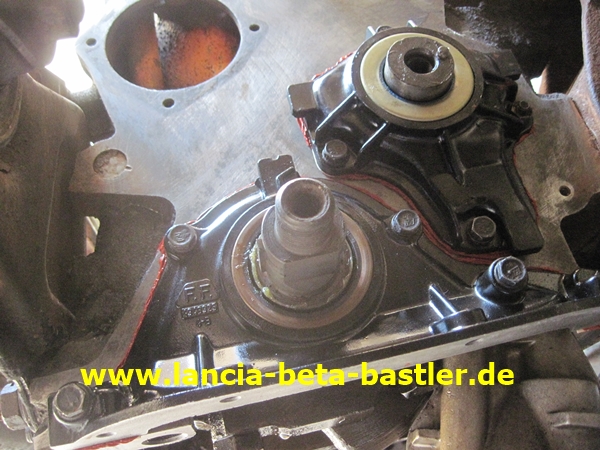

Jetzt werden die Deckel am Motorblock montiert.

IMG_7870

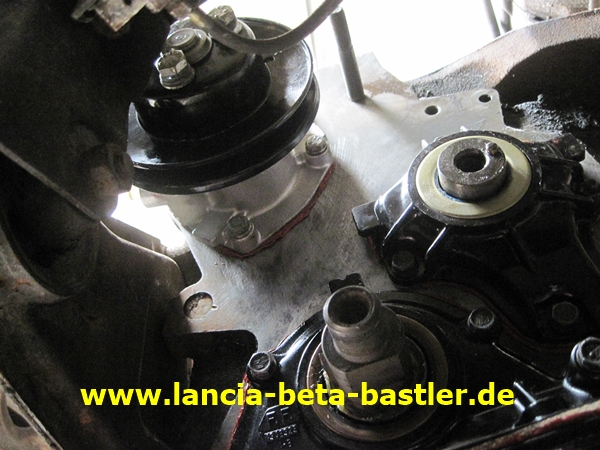

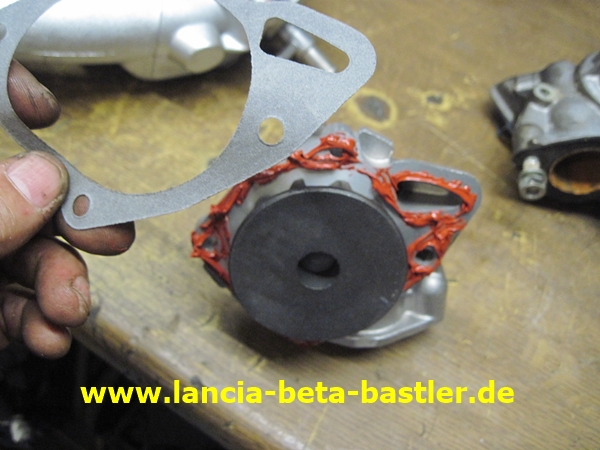

Eine neue Wasserpumpe mit neuer Dichtung bekommt der Motor von mir spendiert!

IMG_7871

Die neue Wasserpumpe mit der lackierten Keilriemenscheibe ist montiert!

IMG_7872

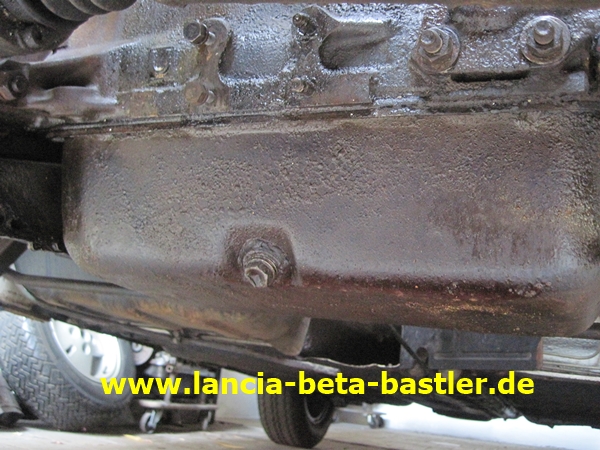

Und jetzt zum nächsten Problem! Die Ölwanne!

IMG_7873

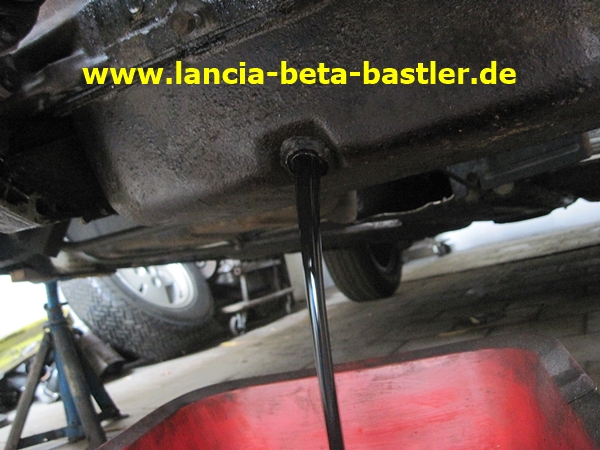

Erstmal das Öl ablassen! Das Öl sieht auch nicht mehr so gut aus!

IMG_7874

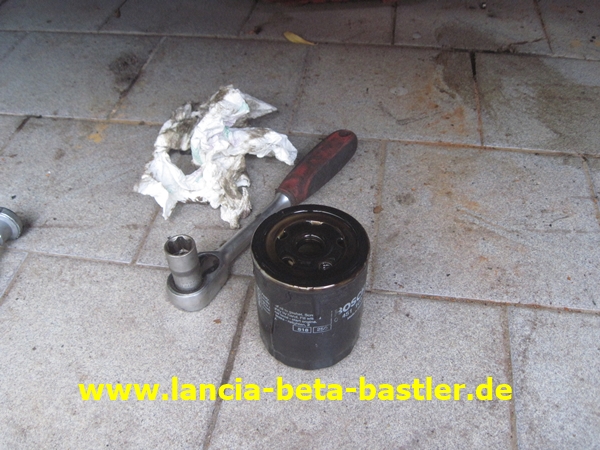

Klar, der Ölfilter wird auch getauscht!

IMG_7875

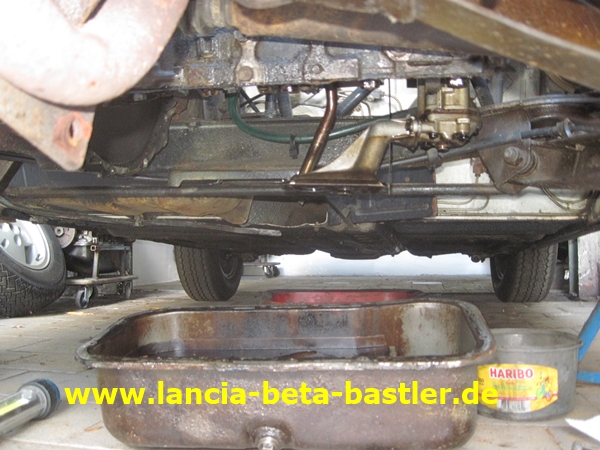

Beim Montecarlo lässt sich die Ölwanne ohne große Probleme demontieren. Beim Beta ist eine Demontage der Ölwanne sehr schwer möglich, wegen dem sogenannten Fahrschemel. Hier mein Bericht davon: Ölwanne demontieren

IMG_7876

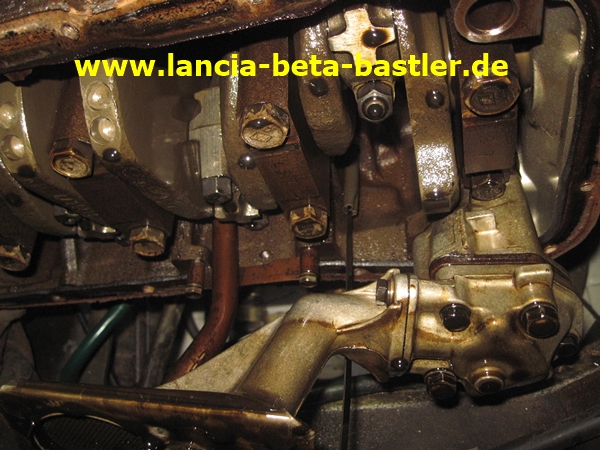

Hier mal ein Blick auf die Pleuel und auf die Ölpumpe vom Lancia Montecarlo. Sieht soweit Alles noch gut aus. Ich könnte jetzt auch die Pleuel- und die Hauptlager öffnen und kontrollieren, aber mein Auftrag lautet: “Löse das Temperaturproblem!” und nicht: Restauriere das ganze Auto. Ich denke ich mache schon mehr, als eine  Werkstatt.

IMG_7877

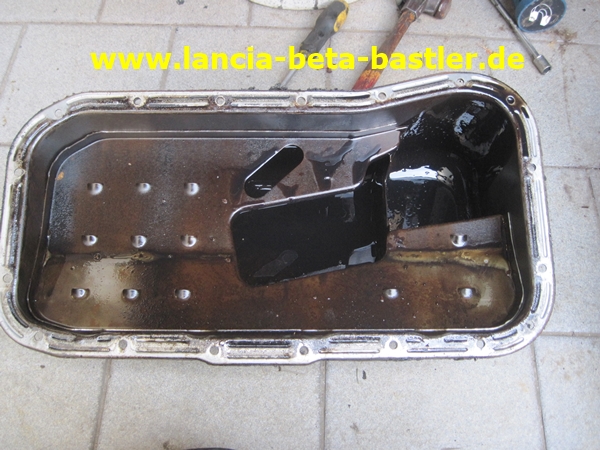

Innen sieht die Ölwanne noch gut aus!

IMG_7878

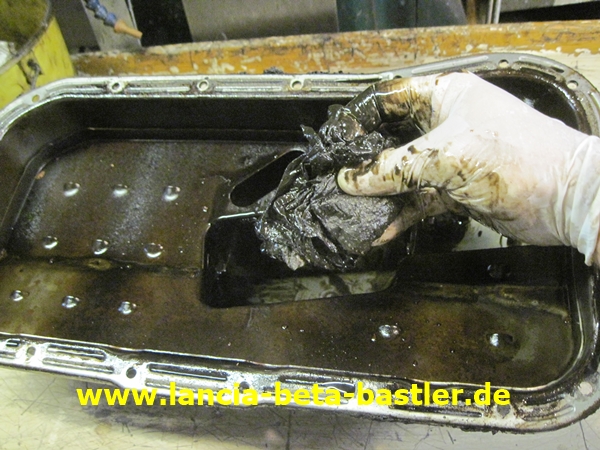

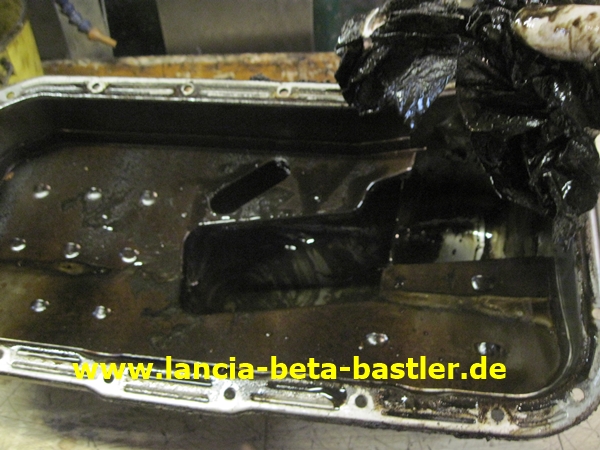

Ich entferne das restliche Öl mit Küchenpapier!

IMG_7879

Was für eine Sauerei!

IMG_7880

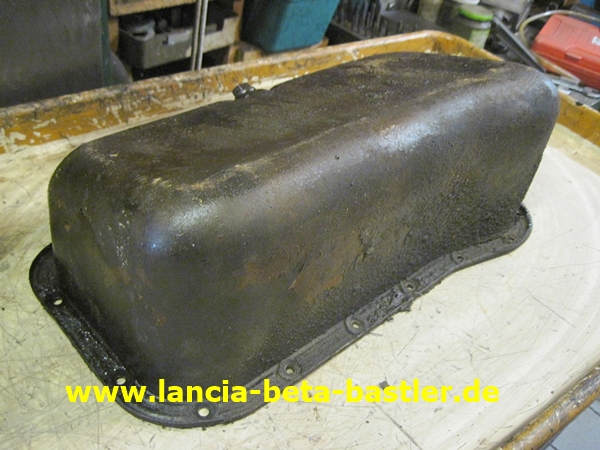

Die Ölwanne ist aussen voll mit Sand, Dreck, Öl und Konservierungswachs. Das muss Alles runter!

IMG_7881

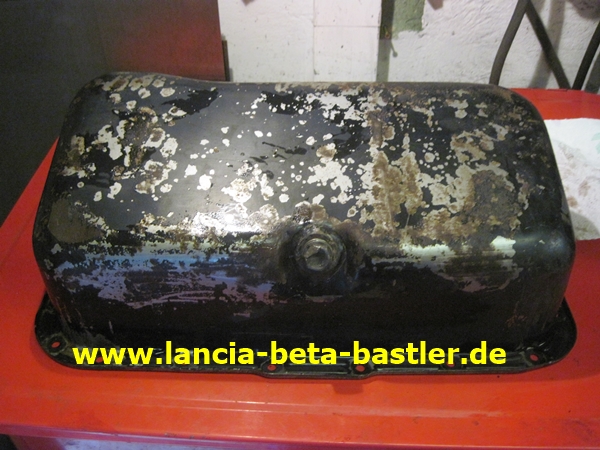

Und so sieht sie sauber aus. Die Wanne hat schon viel Farbe verloren!

IMG_7882

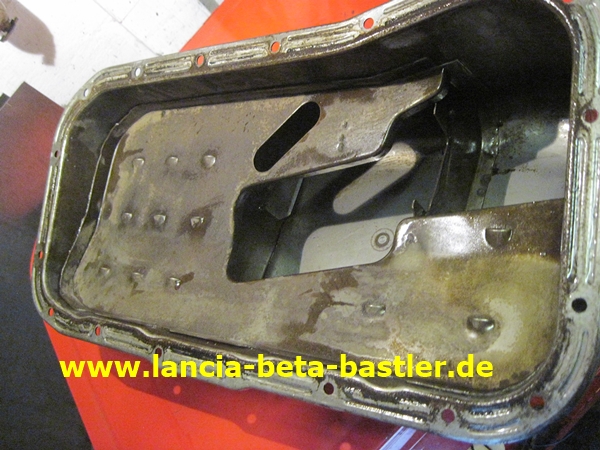

Die Innenseite der Montecarlo Ölwanne ist interessant. Ob ist ein oberes Schwallblech verbaut und hält bei Kurvenfahrten das Öl unten!

IMG_7883

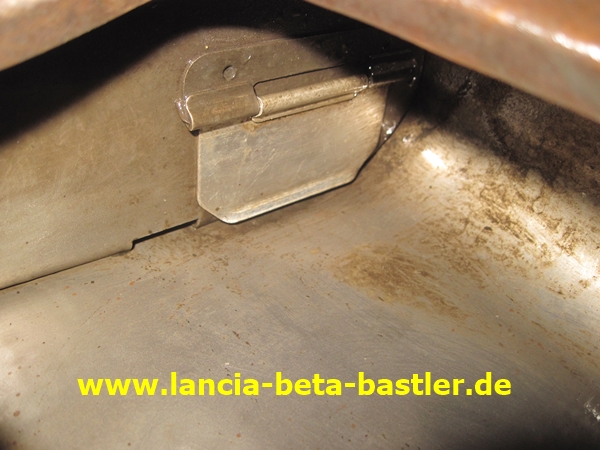

Ausserdem hat sich im senkrechten Schwallblech Fenster verbaut, die das Öl nur in eine Richtung laufen lassen.

IMG_7884

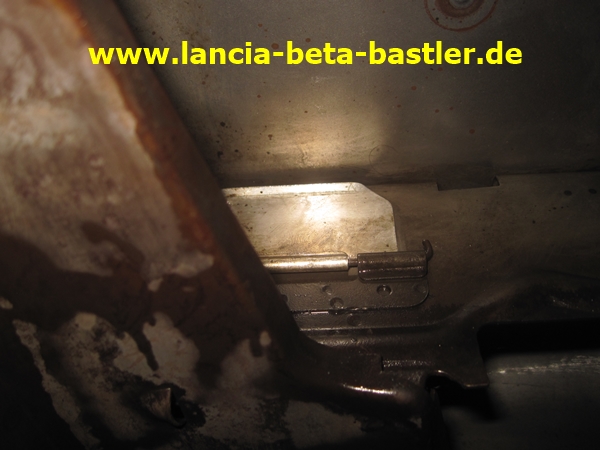

Und hier das zweite Fenster im Schwallblech. Geniale Konstruktion und bei Kurvenfahrten bekommt die Ölpumpe immer genügend Öl und der Öldruck reisst nicht ab. Das Gegenteil ist die Lancia Beta Ölwanne. Beim Beta sinkt der Öldruck bei extremen Kurvenfahrten wegen der schlecht konstruierten Ölwanne. Hier mein Bericht: Öwanne optimieren

IMG_7885

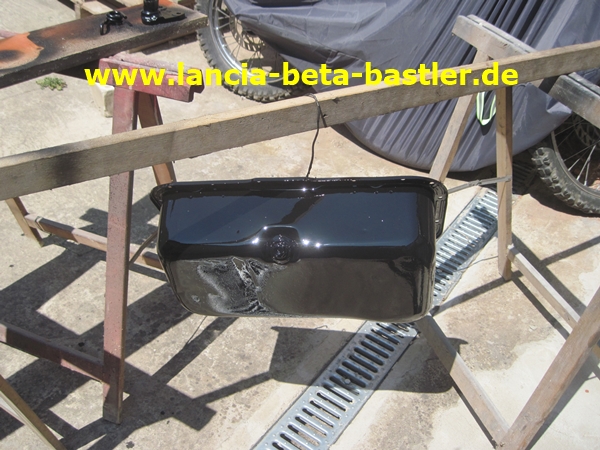

Die Ölwanne ist entrostet und lackiert!

IMG_7886

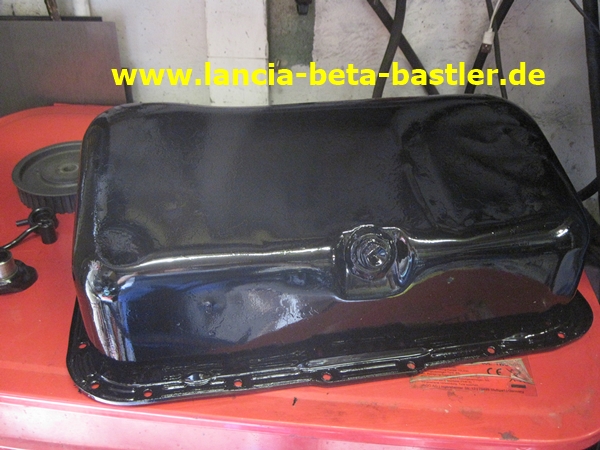

Schön schwarz lackiert!

IMG_7887

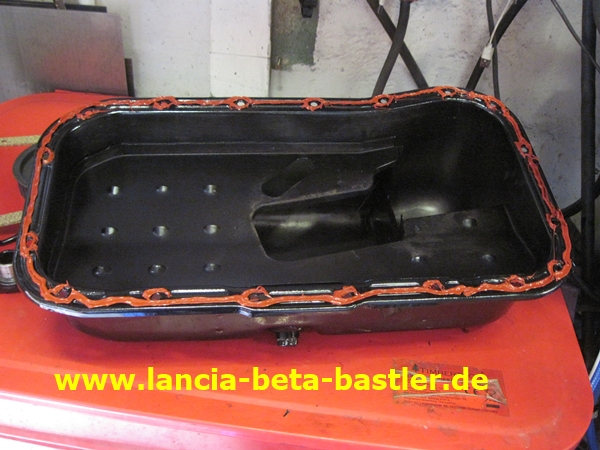

Den Rand schmiere ich mit DIRKO ein!

IMG_7888

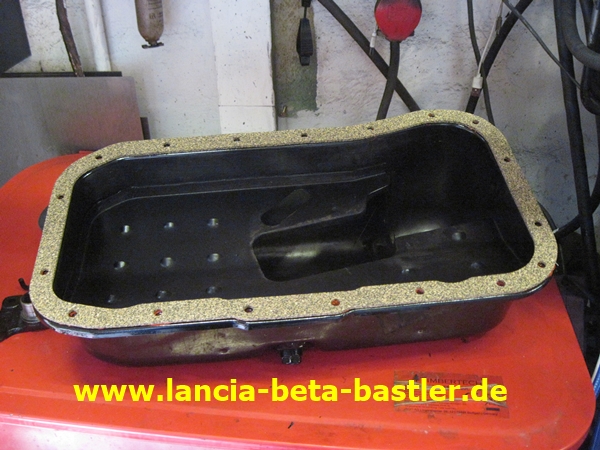

Durch die Dichtmasse kann ich die neue Dichtung gut fixieren und sie verrutscht beim Einbau nicht!

IMG_7889

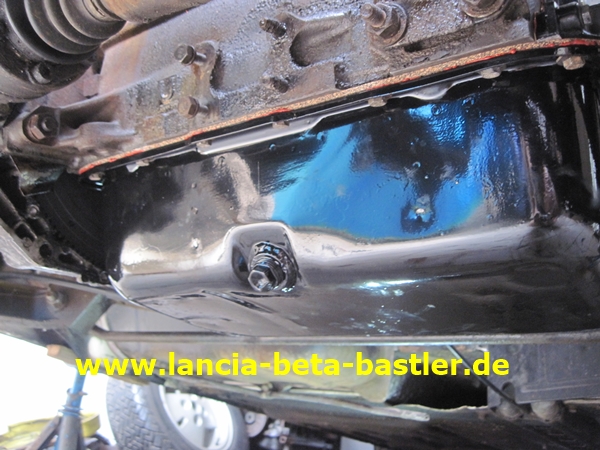

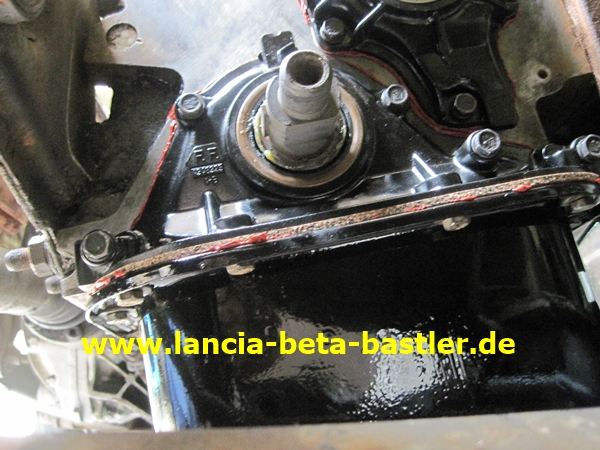

Ich montiere die Ölwanne an den Motorblock!

IMG_7890

Jetzt passt Alles!

Die Deckel und die Ölwanne sind gereinigt, neu abgedichtet und lackiert worden.

IMG_7891

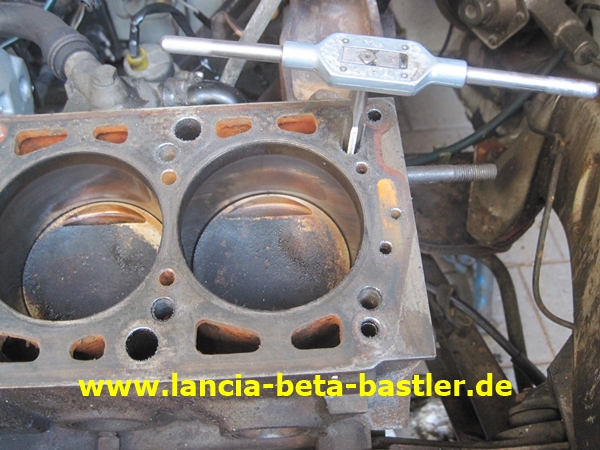

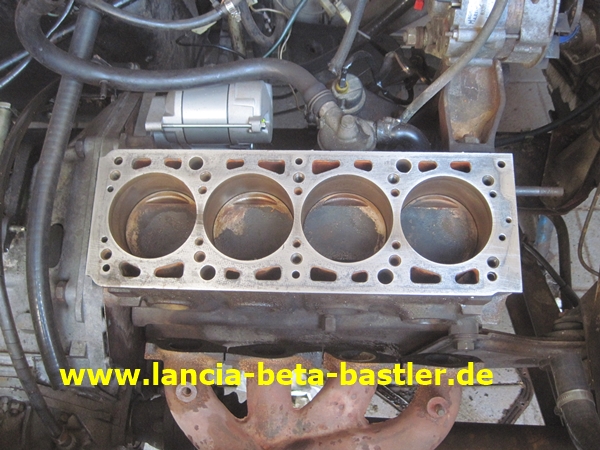

Vor dem Einbau des Zylinderkopfes schneide ich das Gewinde für die Zylinderkopfschrauben nach. Dadurch stimmt das spätere Anziehen mit dem Drehmomentschlüssel!

IMG_7892

Mit einem Schleifblock und Schmiergel ziehe ich die Oberfläche ab.

IMG_7893

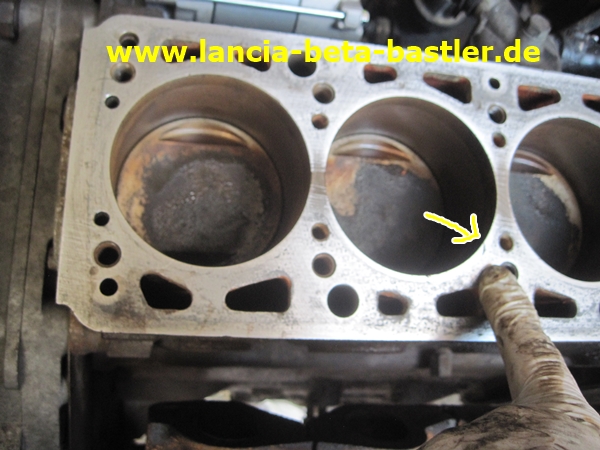

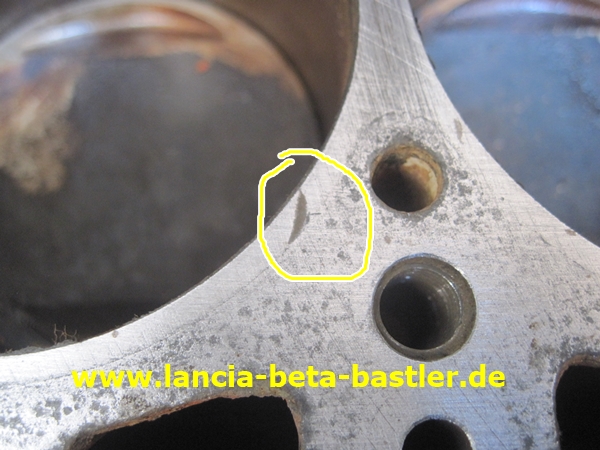

Dabei ist mir diese Schadstelle aufgefallen. Wie kann so ein Einschlag entstanden sein?

IMG_7894

Ich denke mal, das ich nicht der Erste war der den Kopf demontiert hat!

IMG_7895

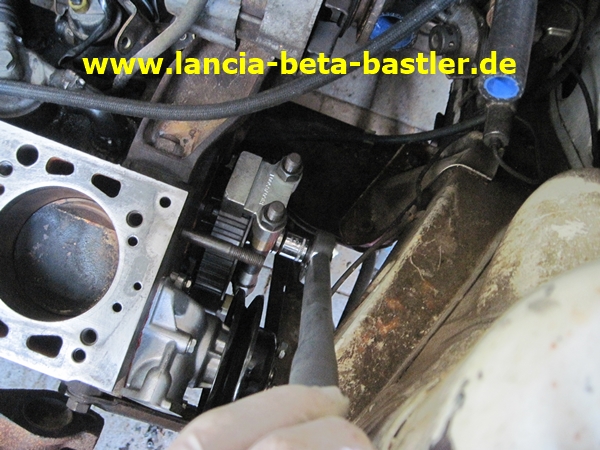

Ich ziehe das Nebenwellenrad mit dem Drehmomentschlüssel und einer Fixiervorrichtung an.

IMG_7896

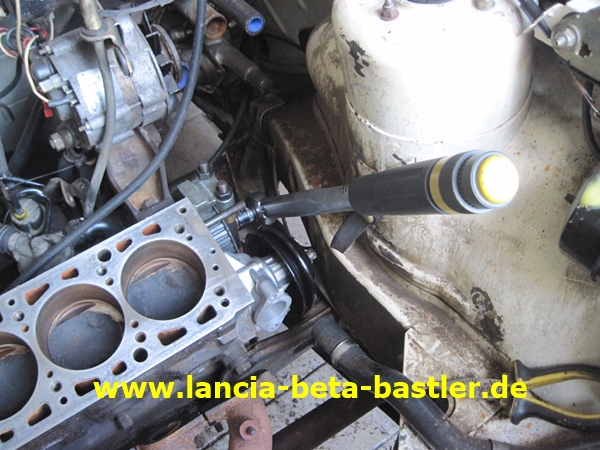

Das Nebenwellenrad wird mit 120 Nm angezogen.

IMG_7897

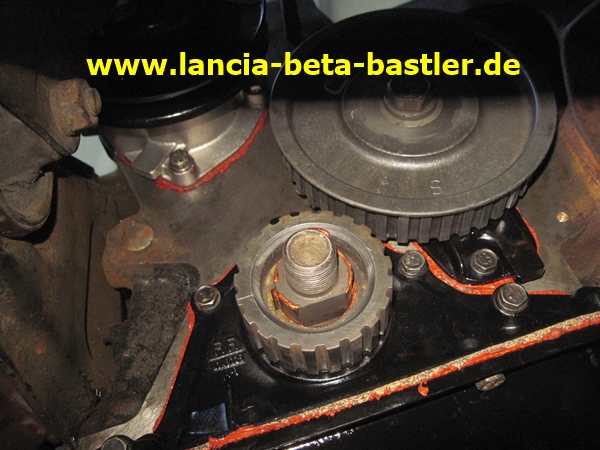

Kurze Ansicht der Stirnseite des Motorblocks.

IMG_7898

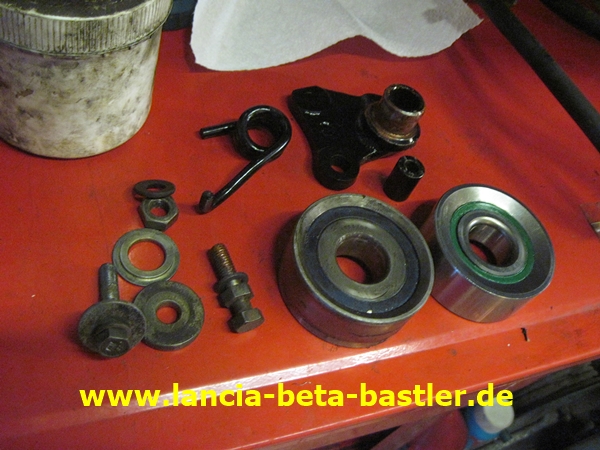

Das sind die Teile des Zahnriemenspanners!

IMG_7899

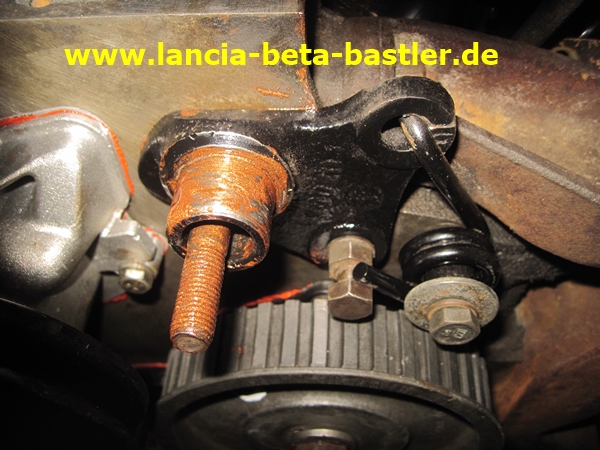

So wird der Spanner montiert!

IMG_7900

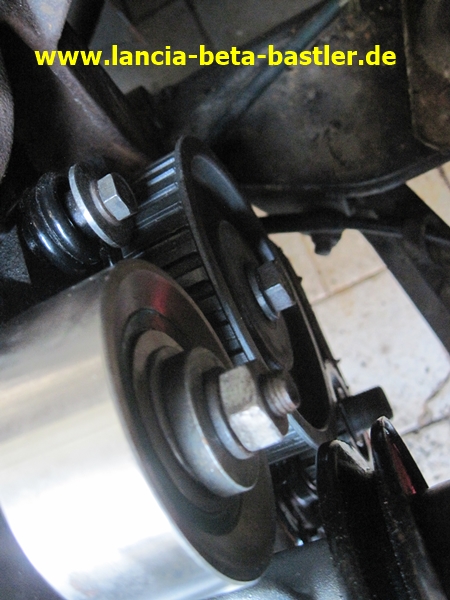

Natürlich verwende ich eine neue Spannrolle!

IMG_7901

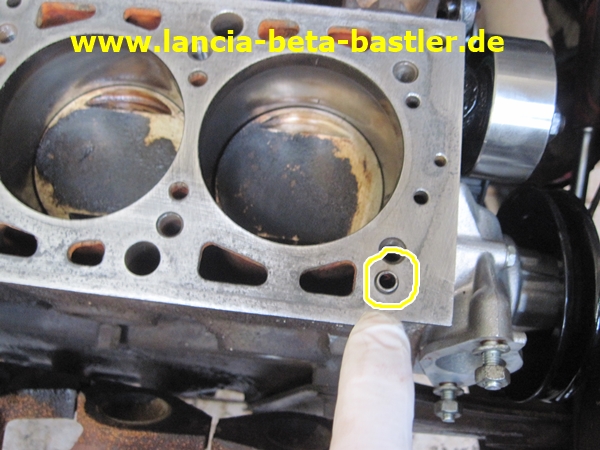

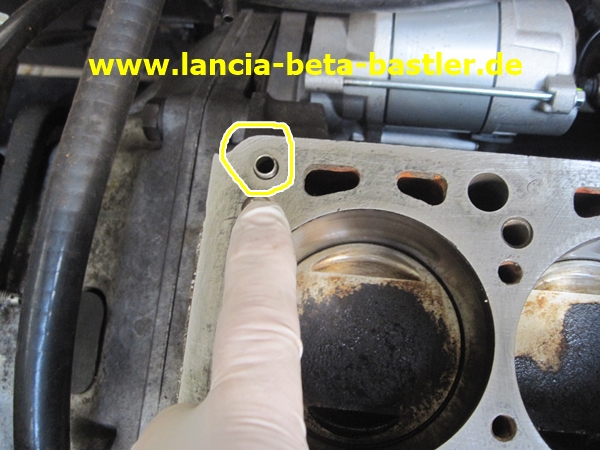

Vor dem Einbau des Zylinderkopfes lege ich die Fixierhülsen in ihre Positionslöcher!

IMG_7902

Es sind zwei Hülsen!

IMG_7903

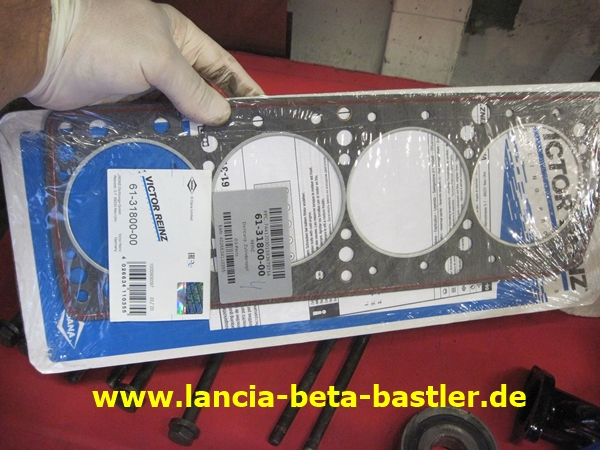

Ich verwende die Kopfdichtung von Reinz. Sie ist etwas dünner als die von Ajusa. Bringt noch etwas mehr Kompression!

IMG_7904

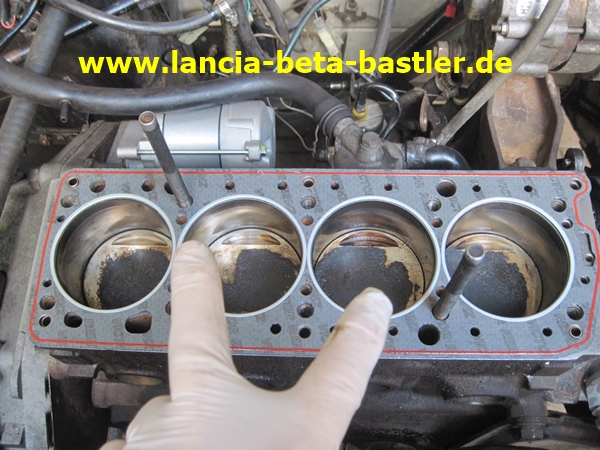

Damit ich den Zylinderkopf gleich richtig auflegen kann, habe ich an zwei alte Kopfschrauben den Sechskant abgeschnitten. Sie dienen als Führungsbolzen!

IMG_7905

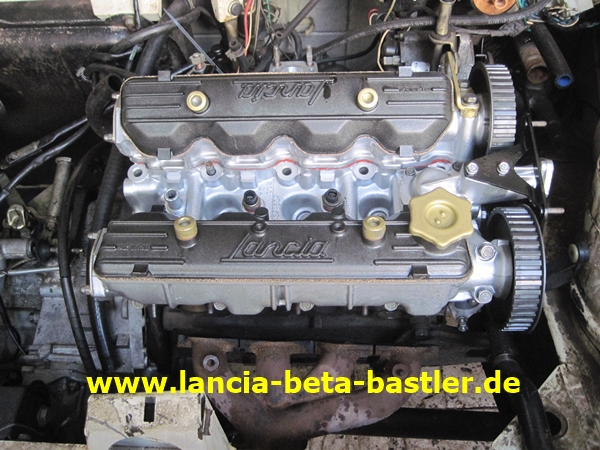

Der Zylinderkopf ist mit den Nockenwellenkästen etwas schwer, aber durch die Führungsbolzen war das Zentrieren ein Kinderspiel!

IMG_7906

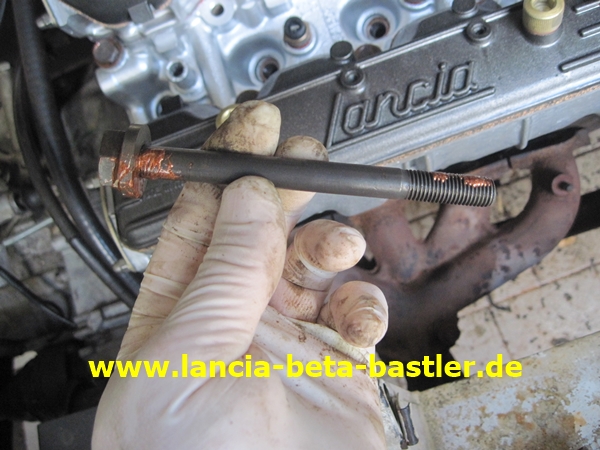

Die alten Zylinderkopfschrauben sind keine Dehnschrauben. Sie können mehrfach verwendet werden. Vor dem Einbau wurden die Schrauben gereinigt und mit Kupferfett eingestrichen!

IMG_7907

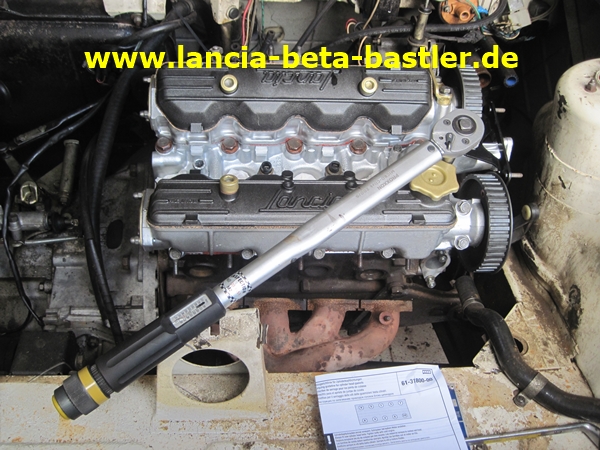

Ich ziehe die Kopfschrauben mit dem Drehmomentschlüssel an. Das Drehmoment beträgt 85 Nm. In welcher Reihenfolge sie angezogen werden liegt im Beipackzettel von Reinz bei. Angezogen wird von der Mitte nach aussen!

IMG_7908

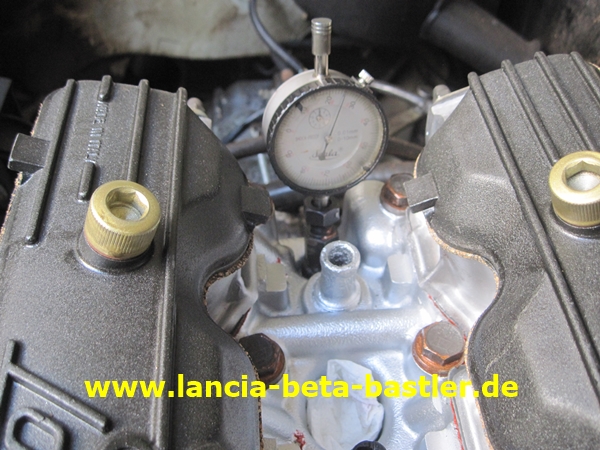

Mit der Messuhr ermittel ich den genauen OT-Punkt.

IMG_7909

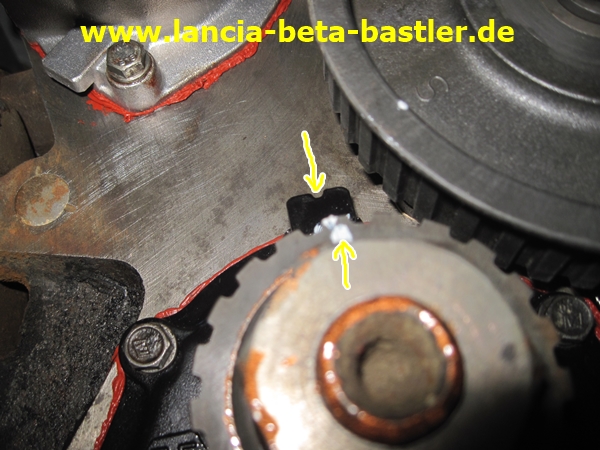

Dieser stimmt aber genau mit der Markierung an der Kurbelwelle überein!

IMG_7910

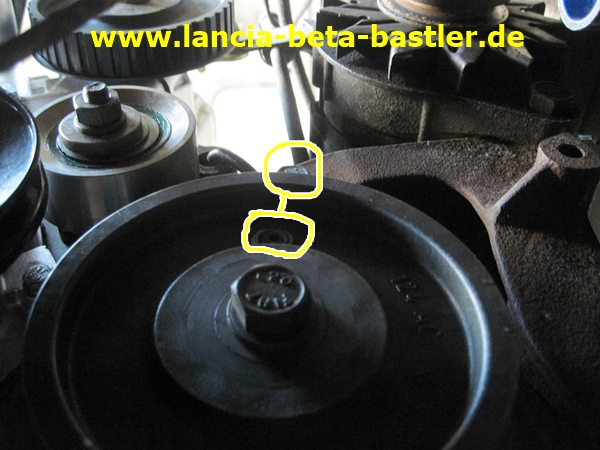

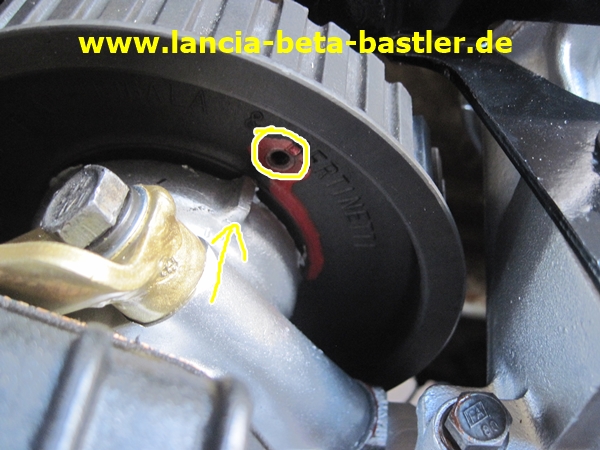

Die Position der Nebenwelle stell ich so ein, dass das Loch der Zahnriemenscheibe mit der Schraube des Zahnriemenspanners überein stimmt.

IMG_7911

Die Nockenwellenräder werden so eingestellt, dass das Loch mit der Nase des Nockenwellenkastens überein stimmt.

IMG_7914

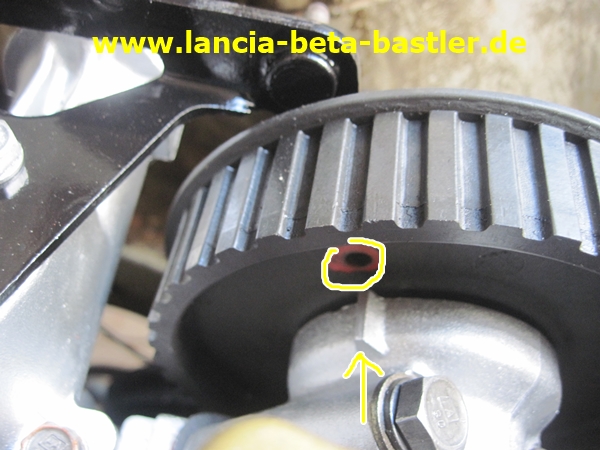

Das Gleiche an der Einlassnockenwelle!

IMG_7913

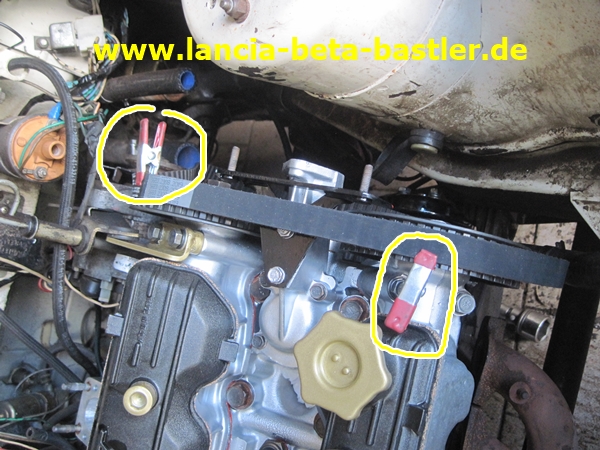

Jetzt lege ich den Zahnriemen auf die Nockenwellenräder und fixiere den Riemen mit den kleinen Klammern.

IMG_7915

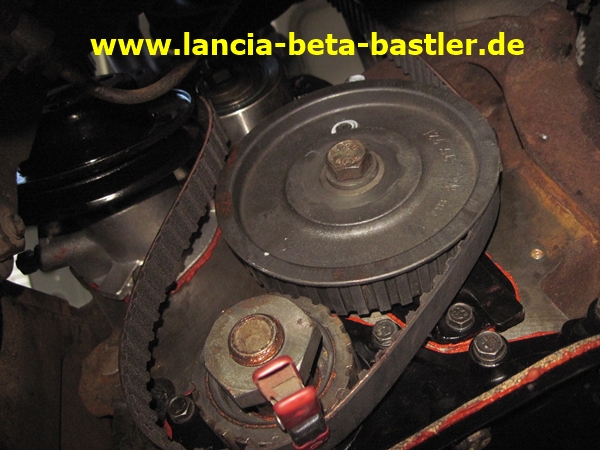

Den Riemen führe ich über das Nebenwellenrad auf das Kurbelwellenrad. Dort fixiere ich den Riemen wieder mit einer Klammer.

IMG_7916

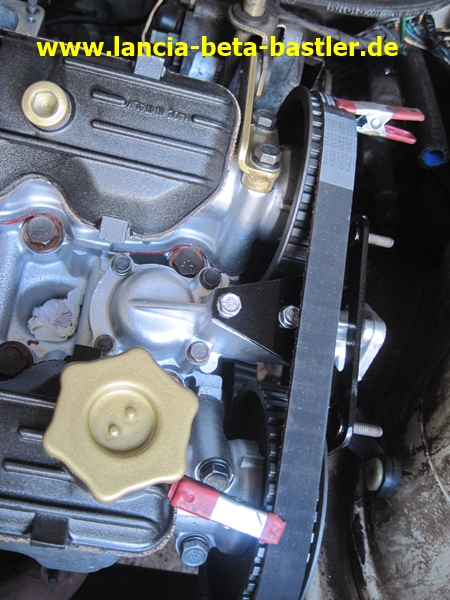

Die Fixierung oben stimmt noch!

IMG_7917

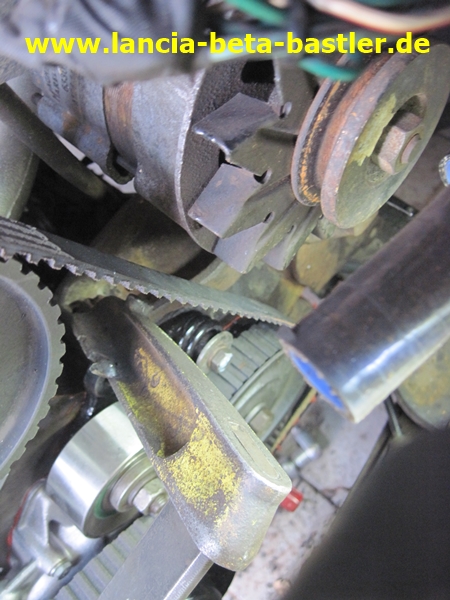

Mit einer Schraubzwinge drücke ich den Zahnriemenspanner ganz nach Hinten.

IMG_7918

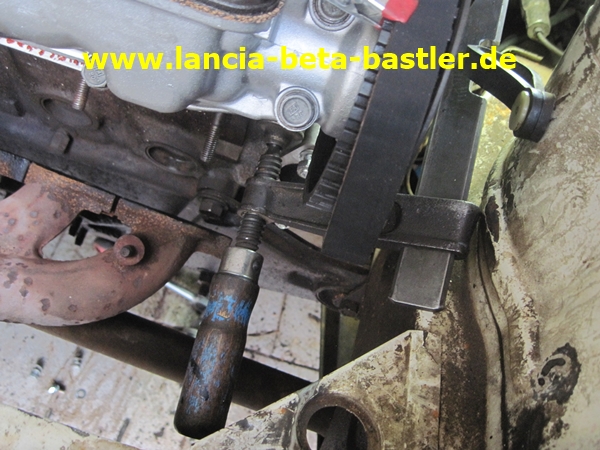

Hier etwas besser zu sehen!

IMG_7919

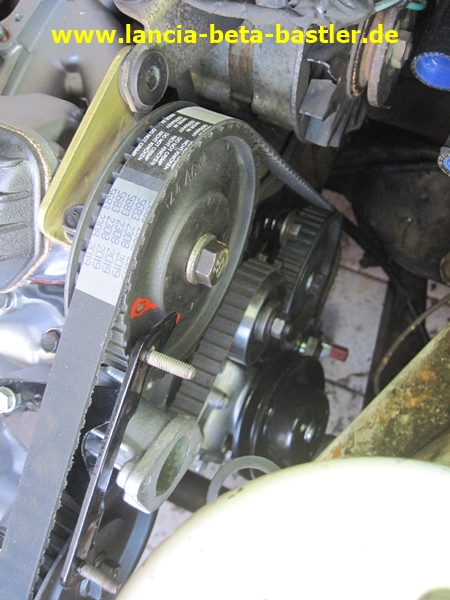

Und dann lege ich den Zahnriemen über die Spannrolle. Dadurch das ich den Riemen mit den Klammer fixiert habe fällt dieser beim Auflegen auf die Spannrolle auch nicht runter. Das Ganze ist etwas mehr Arbeit, aber man kann ganz entspannt den Riemen auflegen!. Zahnriemenspanner festziehen und den Motor mit der Hand durchdrehen!

IMG_7920

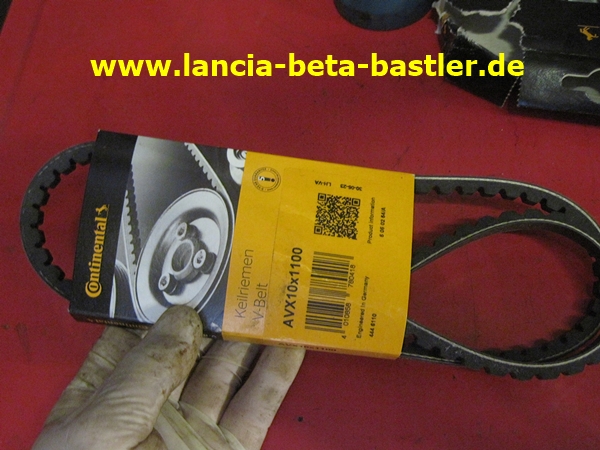

Jetzt bekommt der Motor noch einen neuen Keilriemen spendiert!

IMG_7921

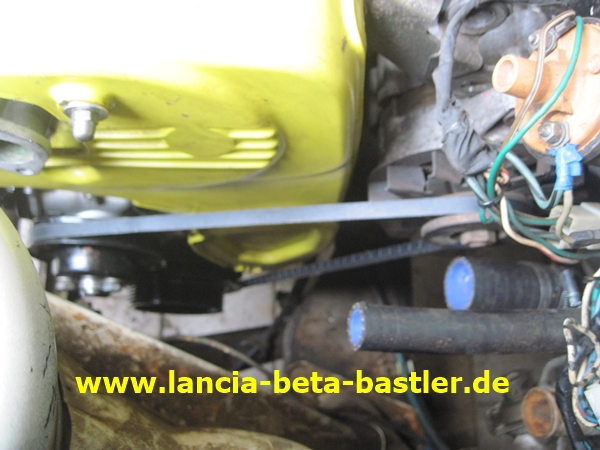

Und mit der Lichtmaschine wird der Keilriemen gespannt!

IMG_7923

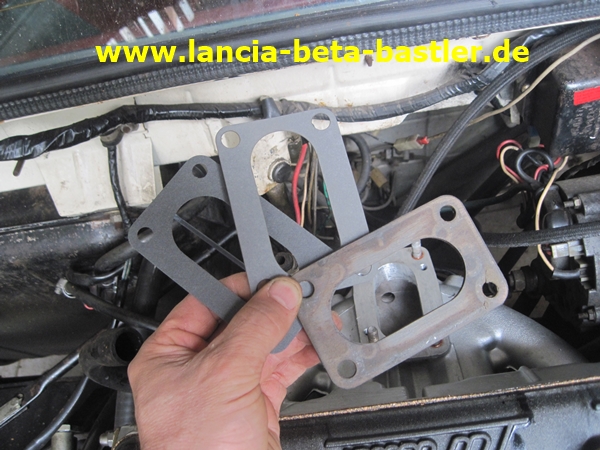

Vor der Montage des Vergasers wird eine Hitzeschutzplatte mit zwei Dichtungen auf den Ansaugkrümmer gelegt!

IMG_7924

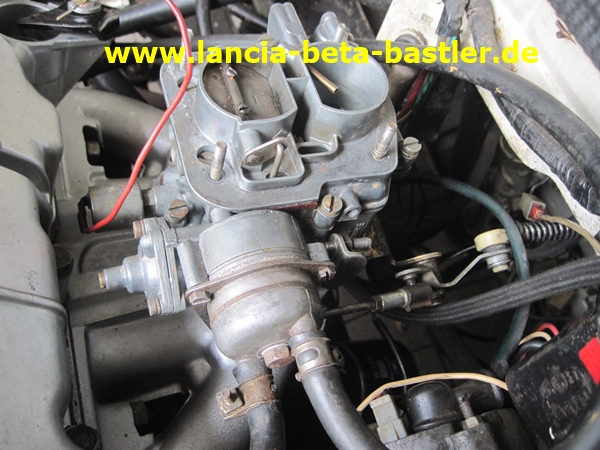

Vergaser montieren und anschließen!

IMG_7925

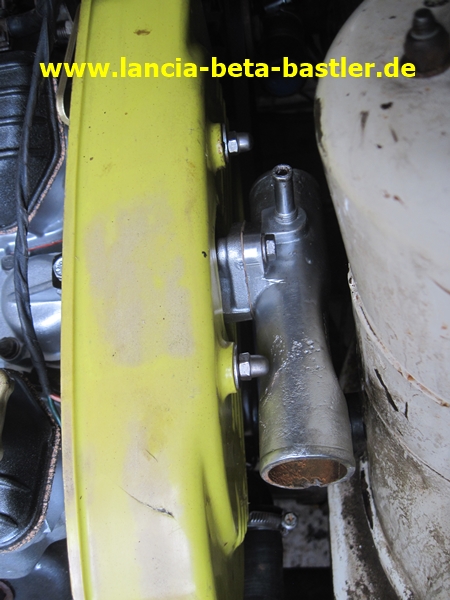

Zahnriemenabdeckung und Wasserverteiler montieren. Man beachte die schönen Hutmuttern!

IMG_7926

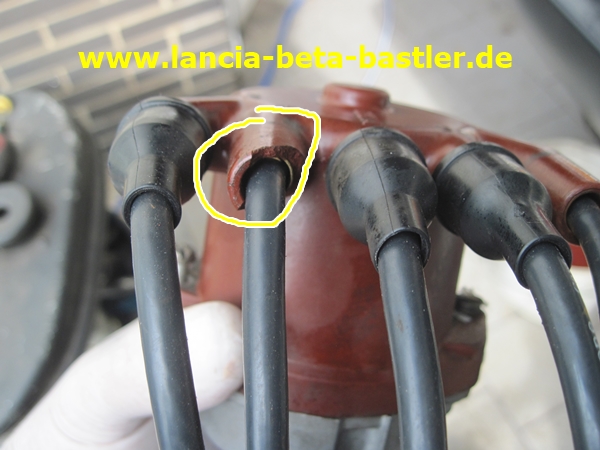

Oje, die Verteilerkappe hat ihre beste Zeit hinter sich. Sollte auch mal erneuert werden!

IMG_7927

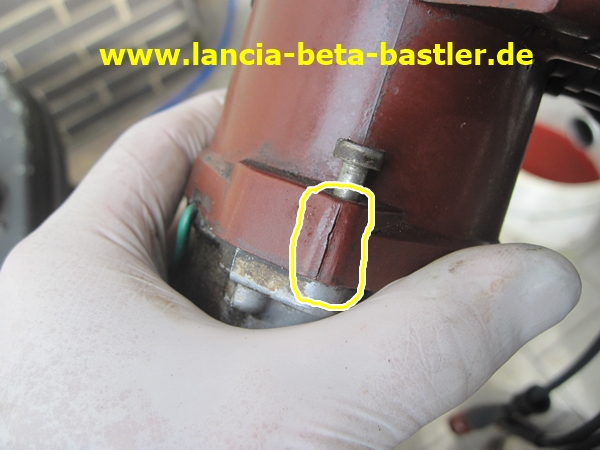

Sie hat auch einen Sprung am Anzugsflansch! Alt, kaputt aber original!

IMG_7928

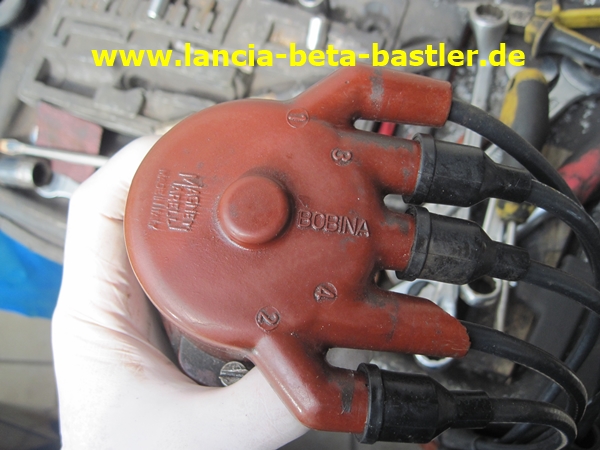

Auf der Kappe steht noch die Zündreihenfolge! 1-3-4-2

IMG_7929

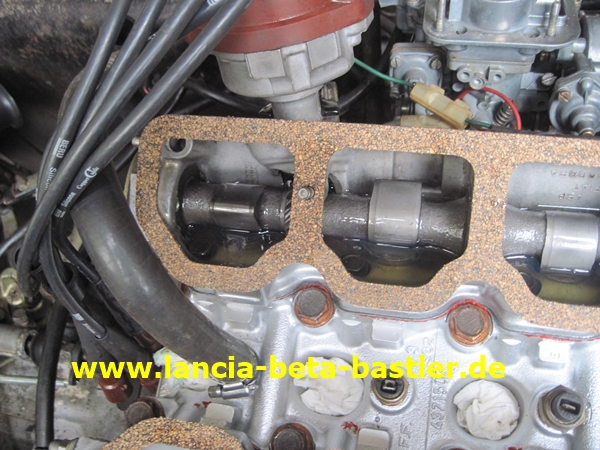

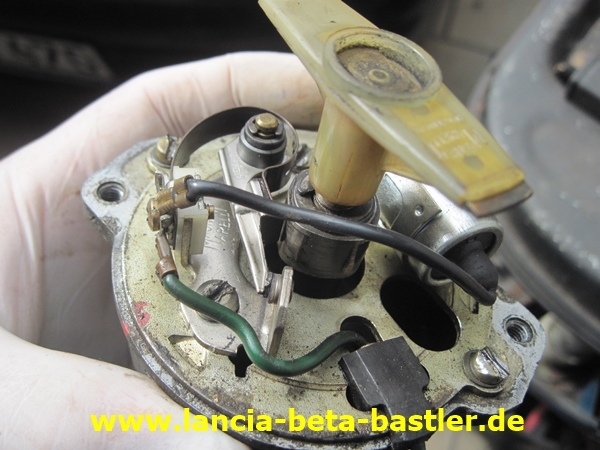

Das ist der originale Zündverteiler mit Kontakte. Die zweite Serie vom Lancia Montecarlo hatte schon eine kontaktlose Zündanlage. Ich habe meinen Montecarlo auf eine Programmierbare Zündanlage umgebaut. Hier mein Bericht: 123 Ignition Zündanlage

IMG_7930

Ich setze den Zündverteiler ein und stelle ihn auf den 4. Zylinder. An der Nockenwelle des 4. Zylinders kann man erkennen das dieser zündet. Bei OT zündet entweder der 1 oder der 4 Zylinder, je nach Ventilstellung. Das sollte man beim Einstecken des Verteilers beachten!

IMG_7931

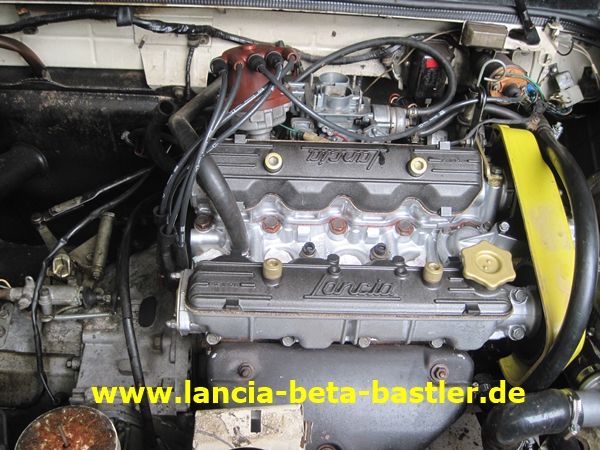

Ich leier den Motor durch ohne Zündkerzen und stelle die Zündung auf 8-10° vor OT ein. Dann schraube ich die Kerzen ein und starte den Motor. Er springt sofort an und läuft sauber. So soll es sein!

Ich mache eine Probefahrt!

DSCF0001

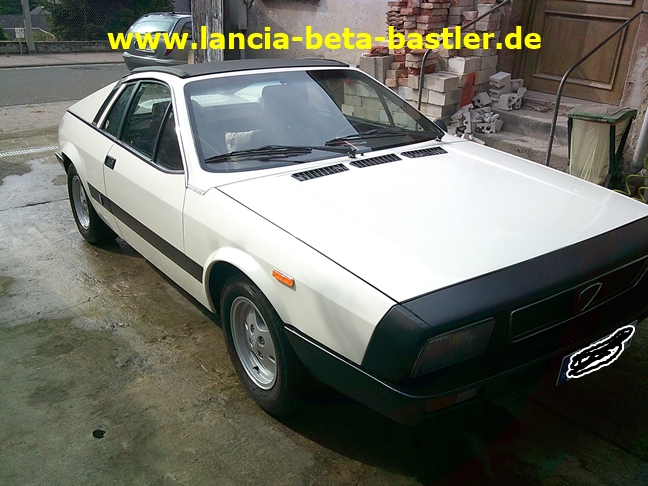

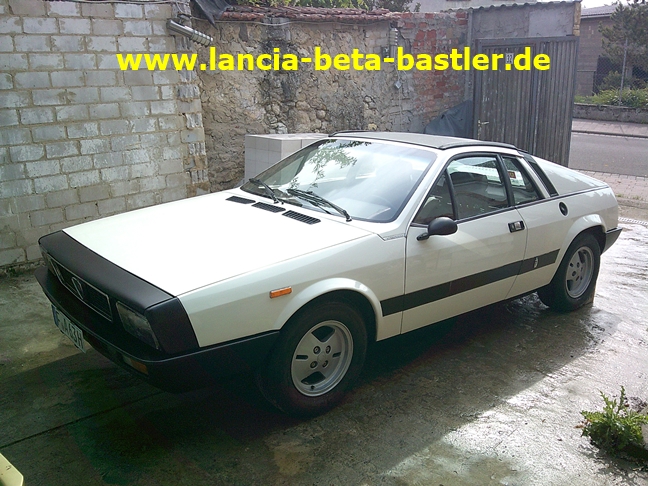

Der Montecarlo läuft ohne Temperaturprobleme. Die Reparatur ist geglückt! Aber richtig Leistung bringt er nicht. Der Vergaser ist alt und sollte von mir überholt und neu eingestellt werden oder gleich das 36mm Doppelvergasersystem einbauen? Ausserdem geht der 1. Gang schlecht rein und die Kupplung kommt ganz spät. Die ist komplett verschlissen und sollte auch erneuert werden. Noch dazu verliert der Monte Öl zwischen Motor und Getriebe. Das ist der Simmerring hinter dem Schwungrad.der erneuert werden muss.

DSCF0002

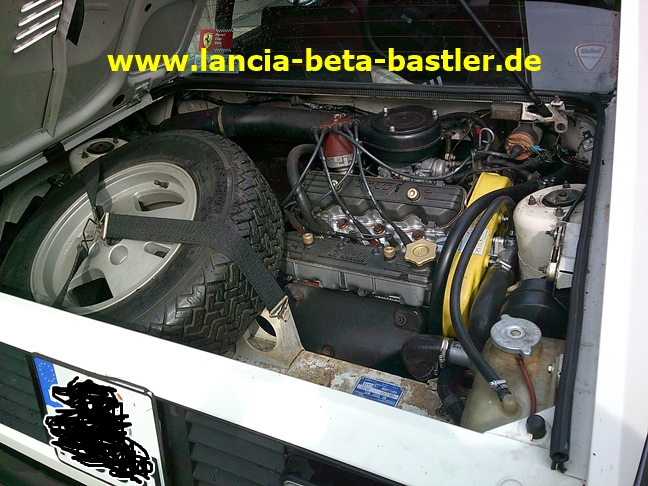

Wenn ich die Kupplung wechseln sollte, dann dichte ich gleich den Simmerring der Kurbelwelle neu ab. Dann lässt sich der Montecarlo auch wieder besser schalten und ölt nicht mehr.

DSCF0003

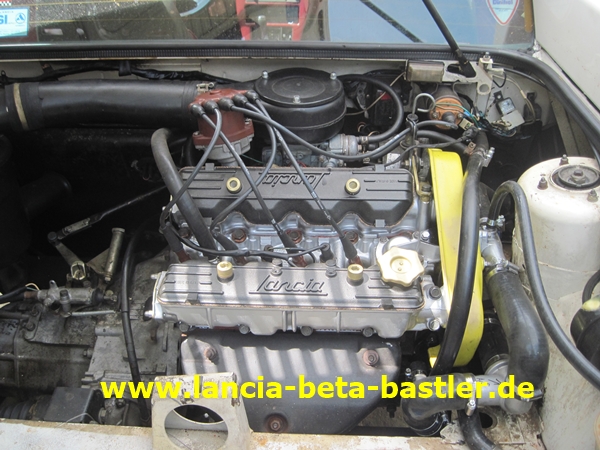

Die Farbkombination vom Zylinderkopf fügt sich harmonisch in das Bild vom Montecarlo.

DSCF0008

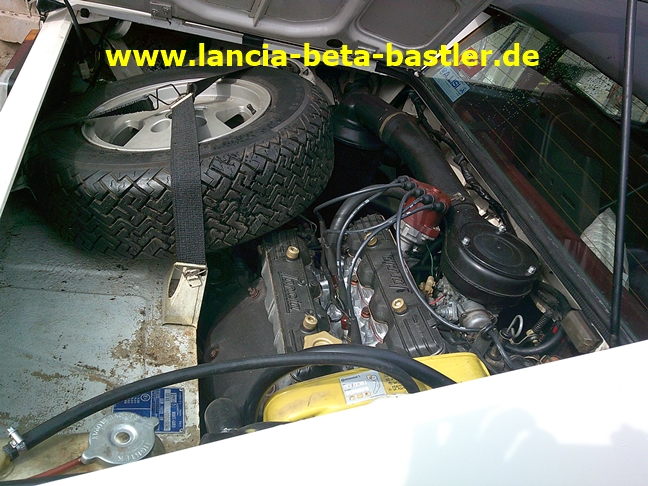

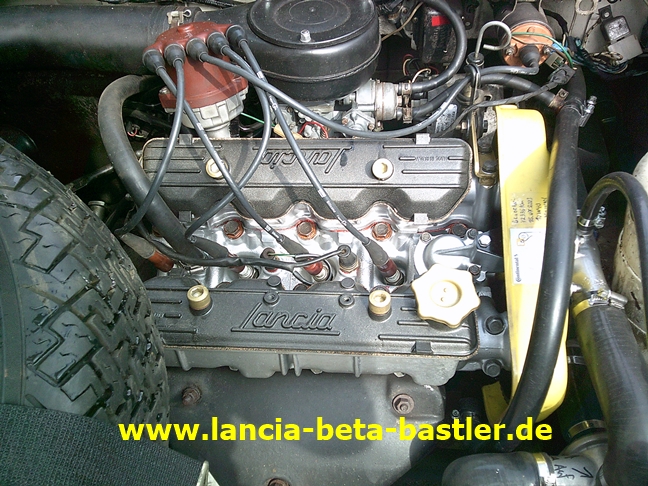

Dezent schön und nicht übertrieben.

DSCF0009

Aber für den richtigen Biss fehlt einfach ein gutes Doppelvergasersystem!

IMG_7932

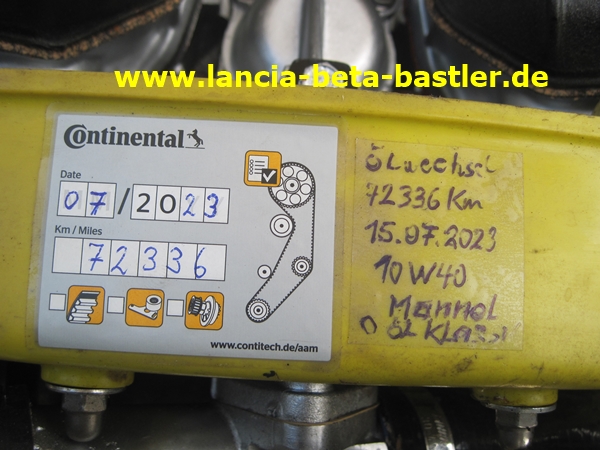

Hier meine Notiz der Inspektion!

IMG_7933

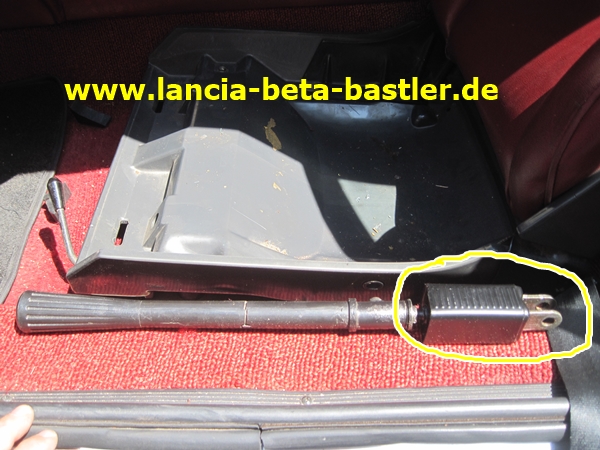

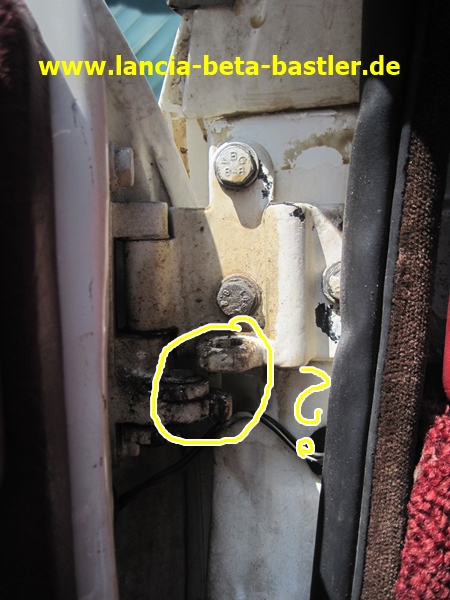

Peyman Montecarlo hat aber noch ein kleines Problem! Die Lehne des Fahrersitzes lässt sich nicht verstellen und fixieren. Ist etwas blöd beim Fahren. Peyman kennt das Problem der gebrochenen Kunstoffmutter an der Rückenlehnenverstellung. Peyman hat selbst mit Harz einen neuen Kunststoffblock um die Gewindespindel gegossen. Dieser Block ist jetzt die Gewindemutter. Genial!

IMG_7935

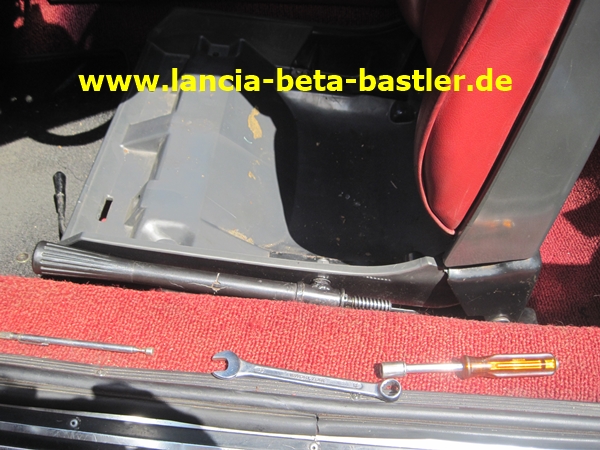

Aber eingebaut hat er die reparierte Lehnenverstellung nicht. Dass mache ich jetzt!

Ich entferne das Sitzpolster!

IMG_7936

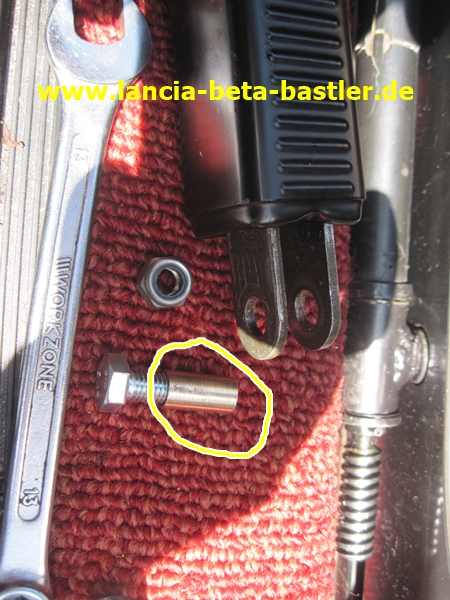

Und muss eine Messingreduzierhülse anfertigen zum Einhängen des Hebels an den Lehnenmechanismus des Sitzes.

IMG_7937

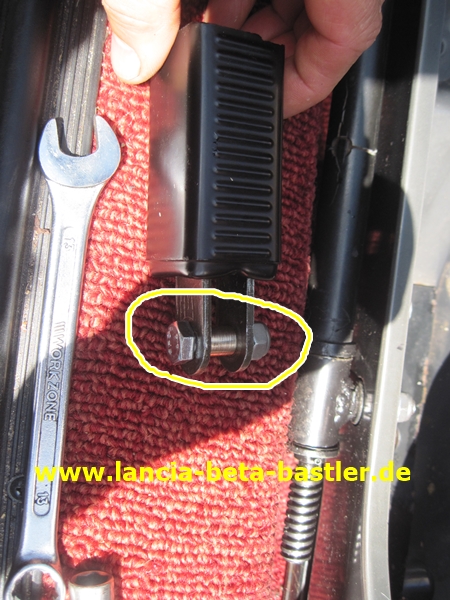

Das sieht dann so aus!

IMG_7938

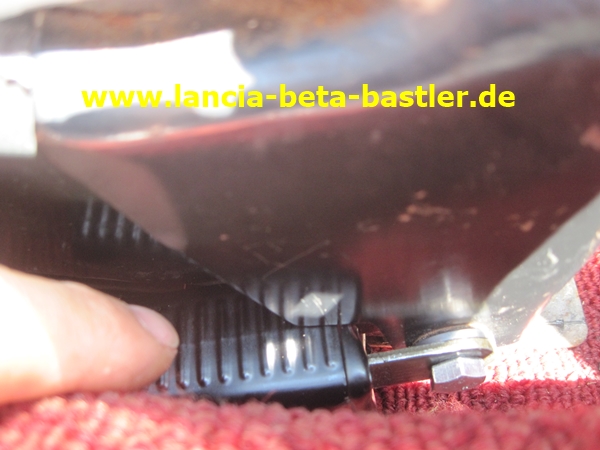

Jetzt will ich die Gewindestange an den Sitz befestigen, stelle aber fest das der Harzblock eine Aussparung benötigt für das Blech der Rückenlehne! Ansonsten kommt die Gewindestange nicht hoch genug zum Befestigen!

IMG_7939

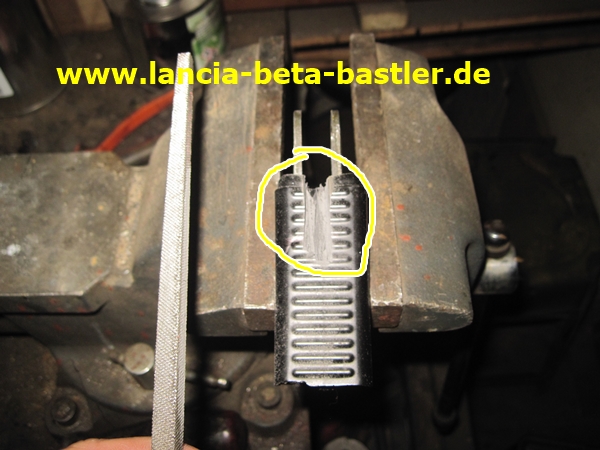

Ich feile eine Nut in den Block!

IMG_7940

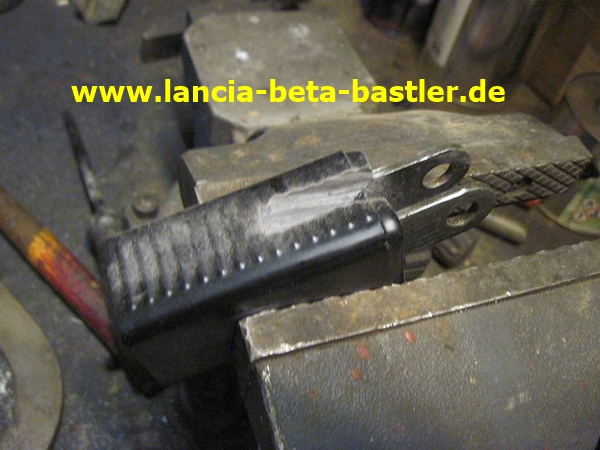

Nach dem Einbau stelle ich fest, die Nut muss etwas tiefer sein. Also wieder ausbauen und nachfeilen!

IMG_7941

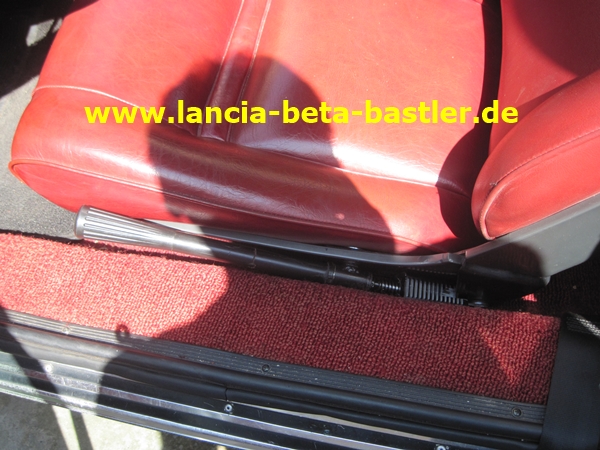

Aber jetzt passt es! Die Rückenlehne ist wieder einstellbar und das Fahren macht wieder Spass!

IMG_7942

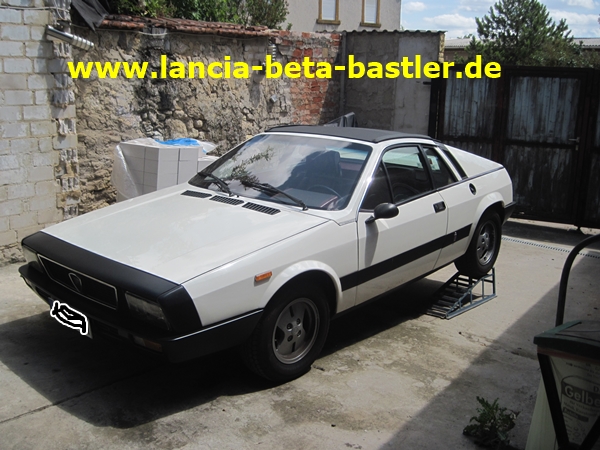

Ich stelle den Montecarlo auf Unterstellböcke und schau mir die Ölleckage nochmals genauer an!

IMG_7943

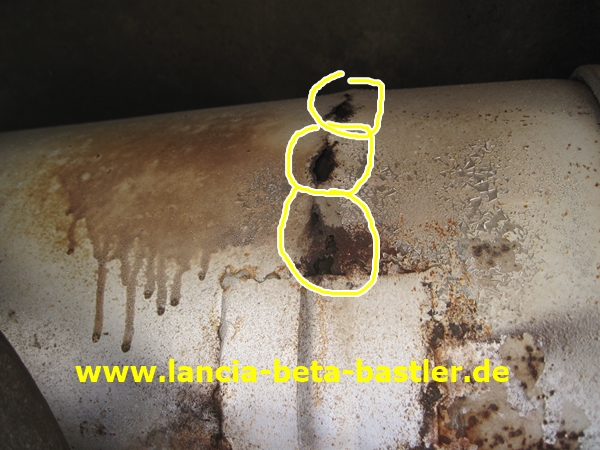

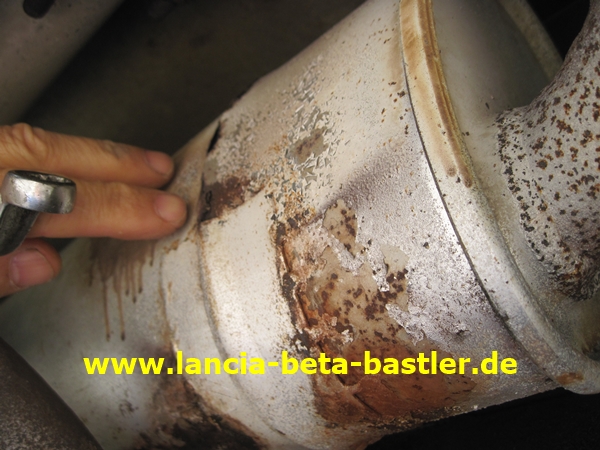

Und stelle dabei fest, das der Auspufftopf viele Löcher hat und ausgetauscht werden sollte!

IMG_7944

Ja, der Topf muss raus! Übrigens ist die Ölleckage wirklich der Simmerring an der Kurbelwelle. Dort tropft es heraus!

IMG_7934

Mir ist auch aufgefallen, das an der Tür die Begrenzungsfeder fehlt. Geht oft am Montecarlo kaputt und hier fehlt sie ganz. Das heißt,  die Tür hat keine Öffnungsbegrenzung und kann bis zum Kotflügel geöffnet werden. Nicht so gut!

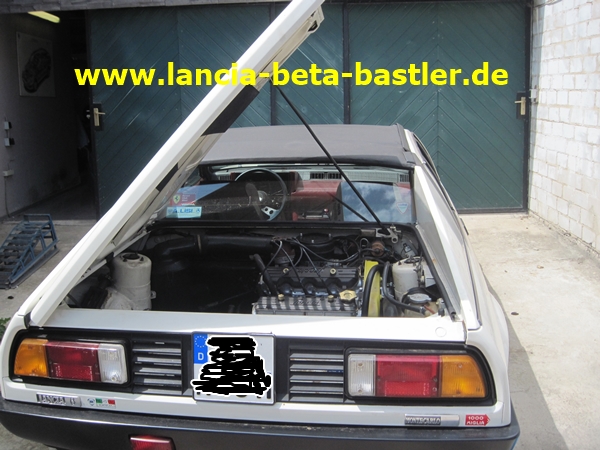

IMG_7945

Der weiße Lancia Montecarlo sieht aber schon toll aus mit der roten Innenausstattung!

IMG_7946

Das Temperaturproblem konnte gelöst werden, aber technisch muss am Montecarlo noch Einiges gemacht werden! Ich denke, ich werde diesen Montecarlo noch öfters sehen!
