Lenkung ausbauen am Lancia Beta

Am Lancia Beta Spider hat die Lenkung geklappert. Diagnose der Oldtimer Werkstatt: “ Lenkung ausgeschlagen, muss ausgebaut werden! Für den Ausbau  muss der Motor raus, so dass man an die Lenkung kommt. Danach wird die Lenkung zerlegt und überholt. Die Reparatur wird etwa 4000 - 5000€ kosten!”  Das war eine sehr schlechte Nachricht für meinen Spider Freund! Also fragte er bei mir nach, ob ich ihm helfen kann. Naja, ich bin halt ein Gutherz und es interessiert mich, ob für den Lenkungsausbau wirklich den Motor ausgebaut werden muss. Ausserdem, wüsste ich gerne, was an der Lenkung defekt ist!

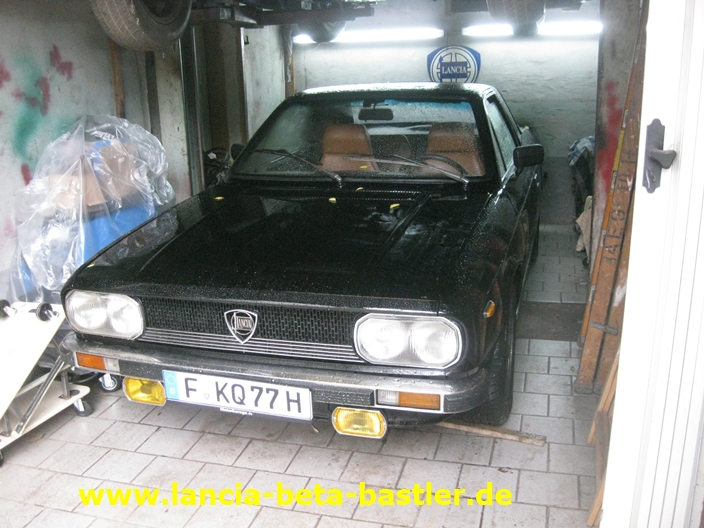

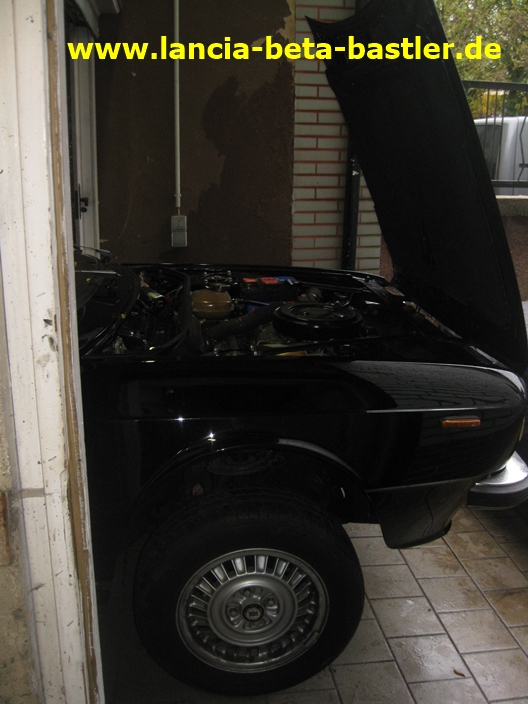

Oh, ein schwarzer Spider in meiner kleinen Werkstatt! Seltener Besuch!

Sieht toll aus!

In die Hände spucken und los gehts! Hochbocken und die Reifen demontieren!

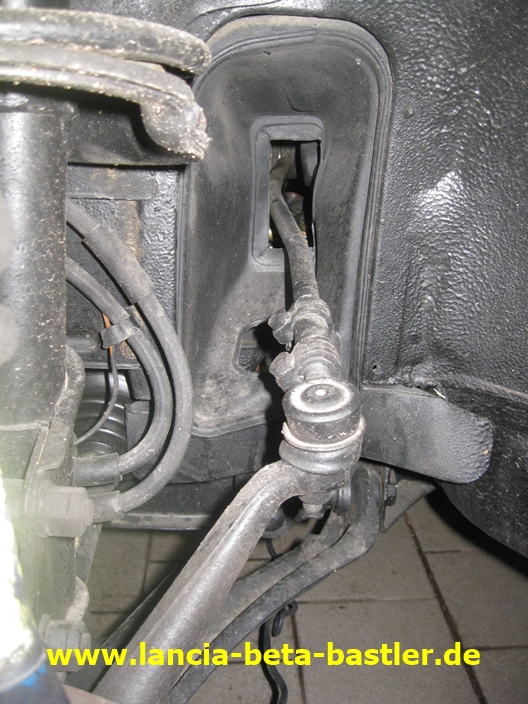

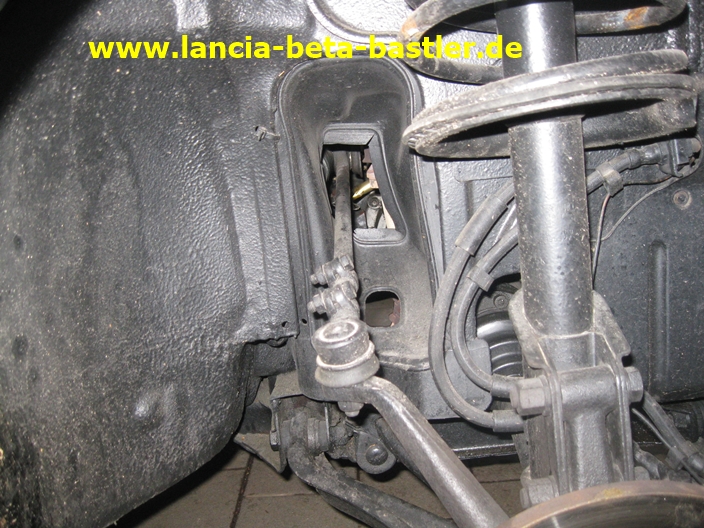

Da ist schon mal die Lenkstange zu sehen. Die Lenkung versteckt sich aber hinter der Gummiverkleidung!

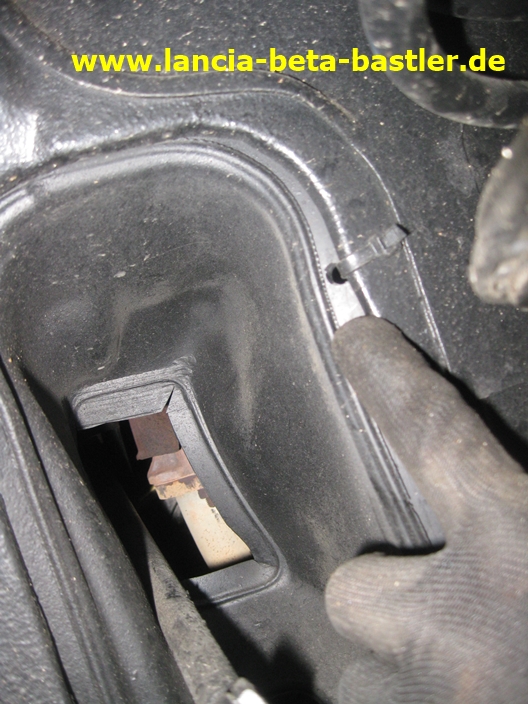

Die Gummiverkleidung wurde hier nur mit Kabelbinder befestigt. Normalerweise sind Gummistifte zum Befestigen vorhanden, aber die gehen nach 40 Jahren kaputt. Okay, man kann sich auch mit Kabelbindern helfen.

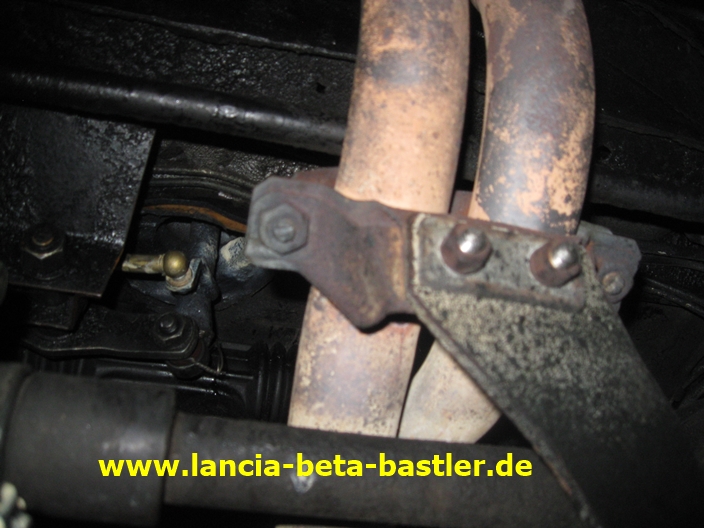

Ich lege mich auch mal unter das Auto und schau mir die Platzverhältnisse an. Ich denke mal, das Flammenrohr muss ich abschrauben!

Die mechanische TRW Lenkung ist auf jeder Seite mit zwei Schellen befestigt!

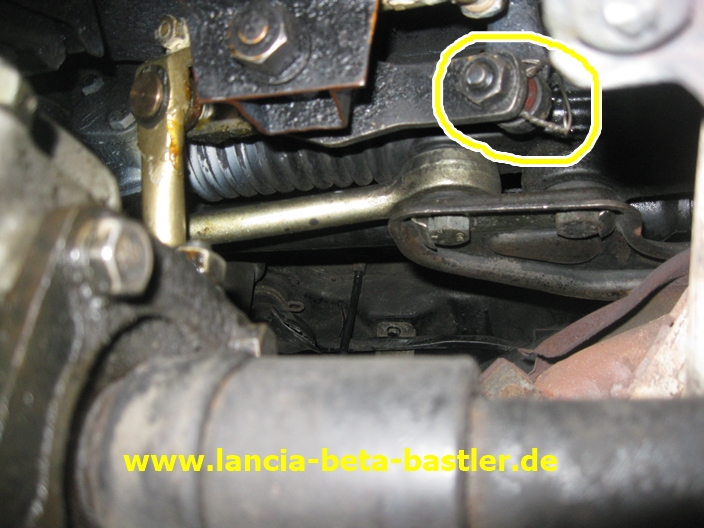

Oh, und diese Schaltbuchse wurde notdürftig repariert. Werde ich durch eine Messingschaltbuchse ersetzen!

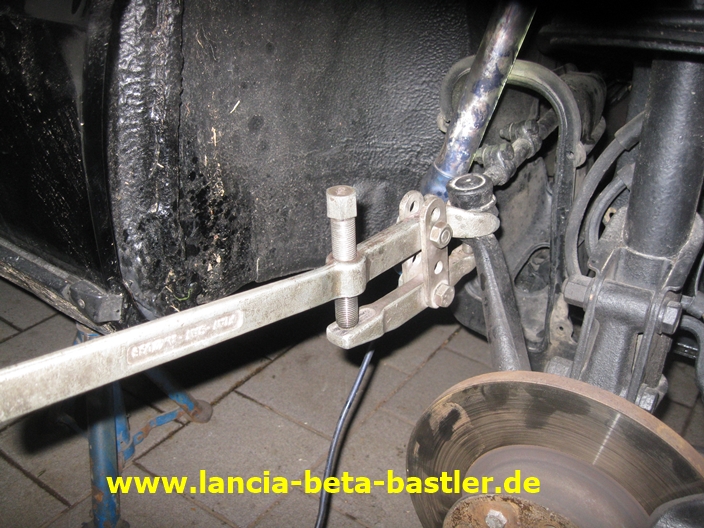

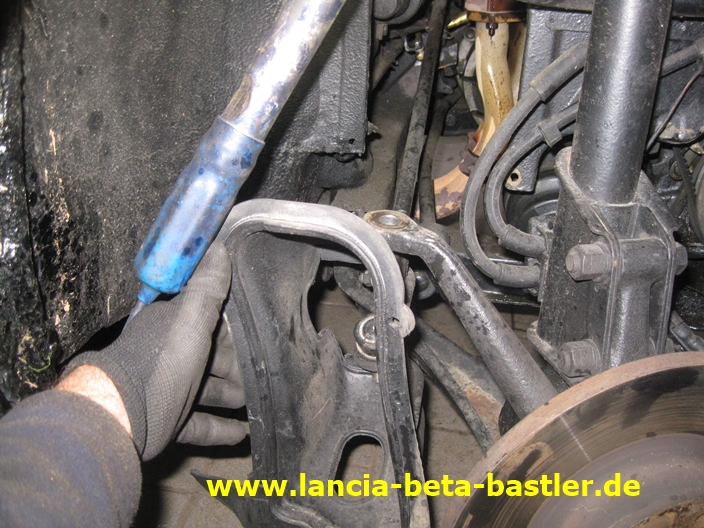

Mit dem Abzieher löse ich den Spurstangenkopf vom Achsschenkel.

Erst jetzt kann man die Gummiverkleidung von der Lenkstange abziehen.

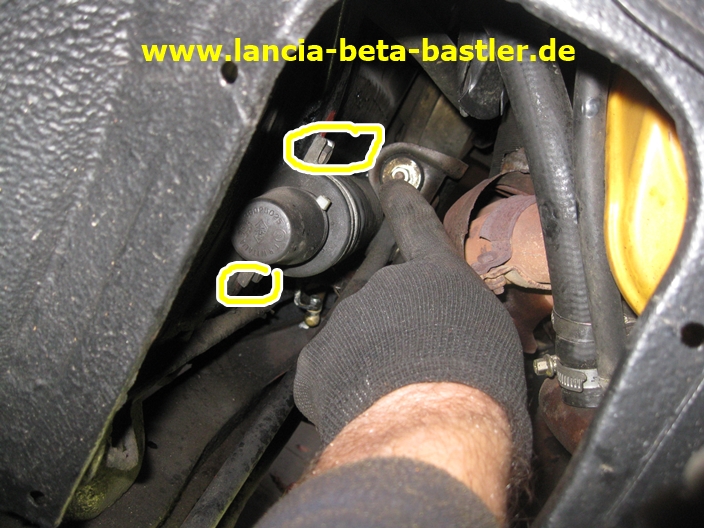

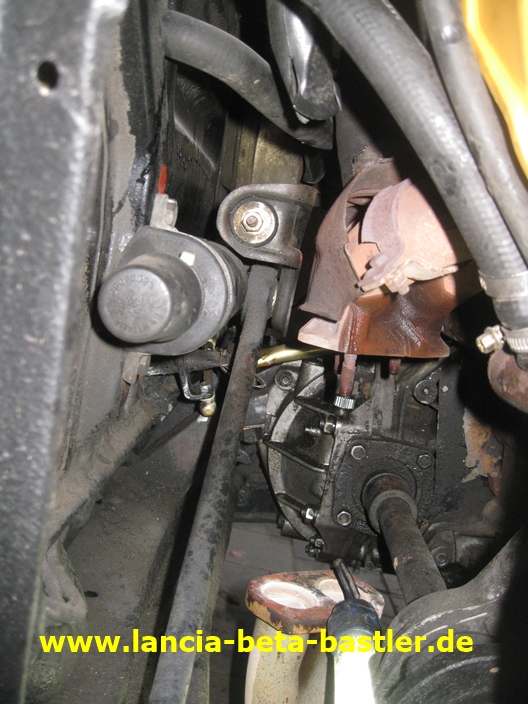

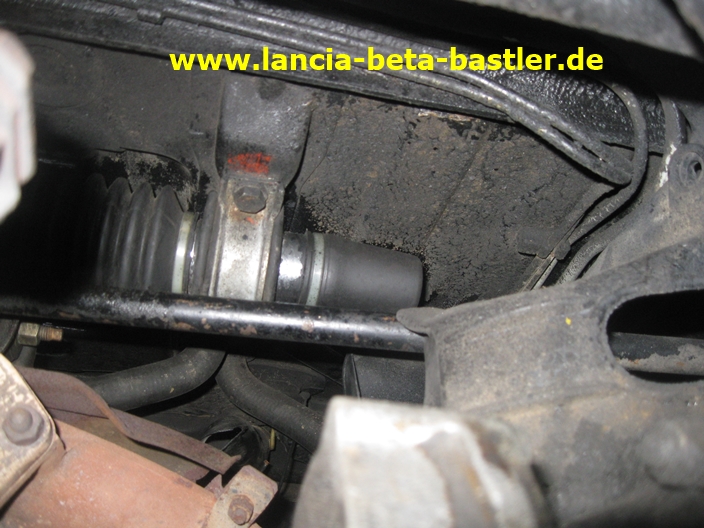

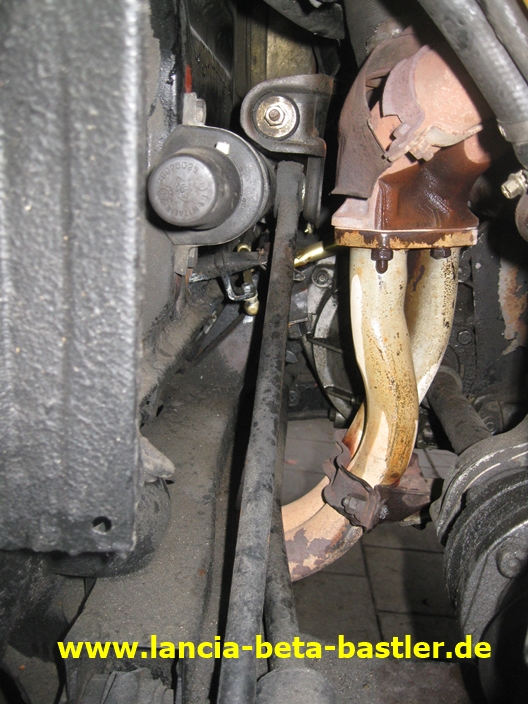

Auf der rechten Seite ist die Lenkung mit einer Schelle und zwei Schrauben befestigt! Wie man jetzt schon sehen kann muss ich das Flammenrohr und eventuell sogar den Gusskrümmer für den Ausbau entfernen.

Auf der linken Seite das gleich Spiel!

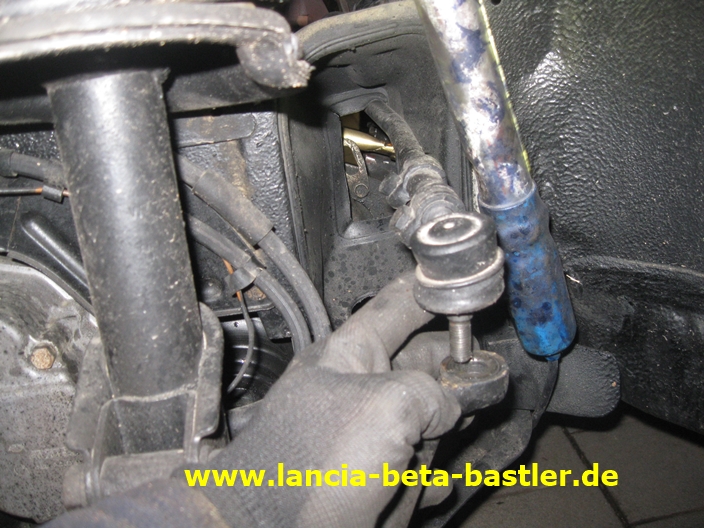

Spurstangenkopf lösen und Gummiverkleidung entfernen!

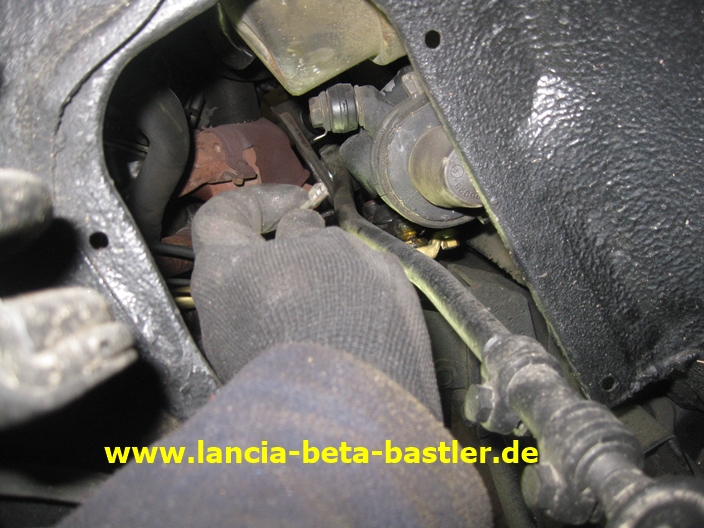

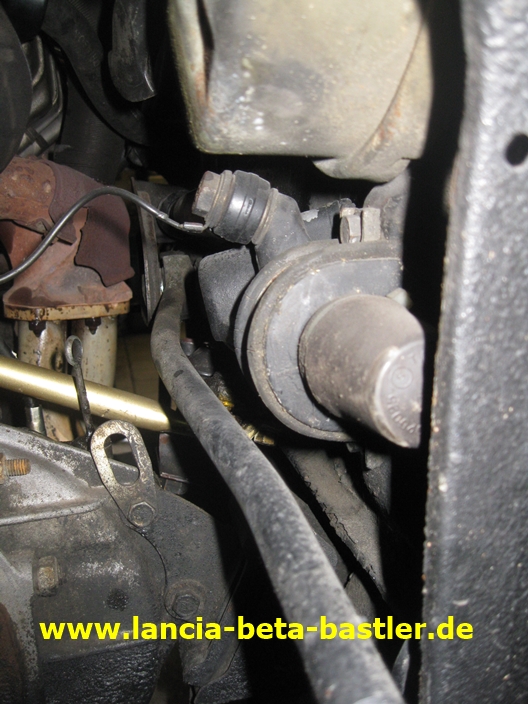

Auf der linken Seite befindet sich auch eine Schelle mit zwei Schrauben und an der Lenkung ist ein Massekabel angeschlossen. Das muss ich abziehen!

Das Massekabel ist abgezogen!

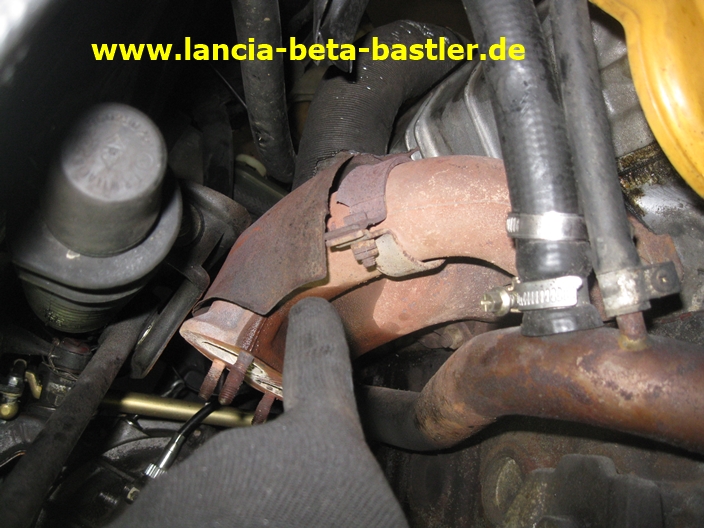

Ich löse die 4 Schrauben des Flammenrohres und lege das abgeschraubte Rohr auf den Boden!

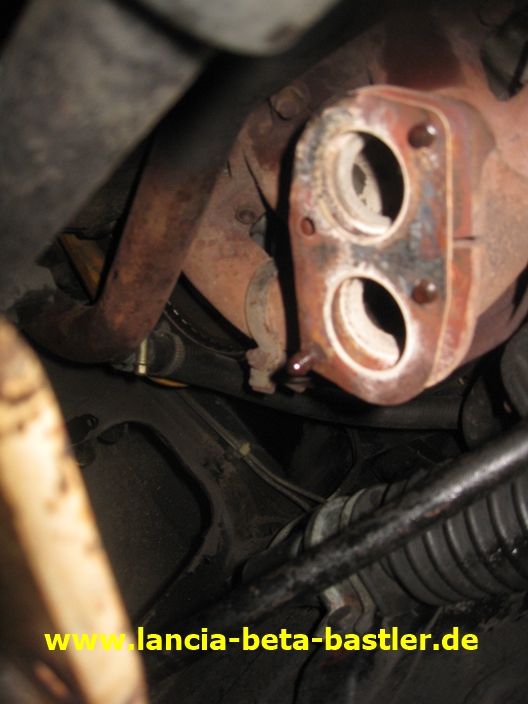

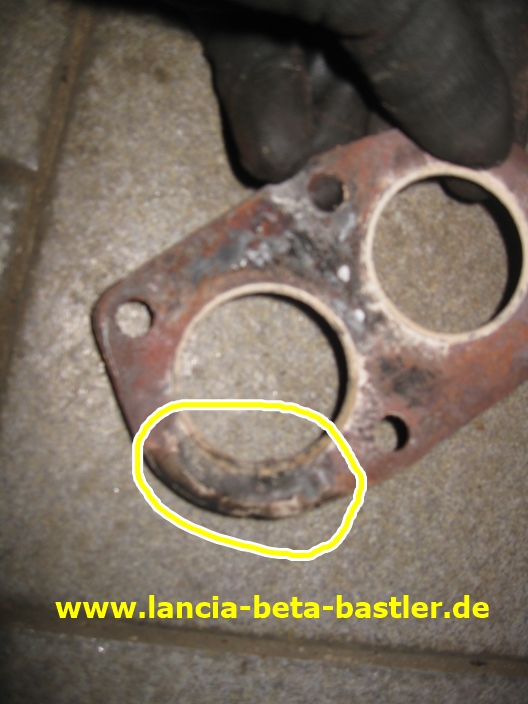

Die Dichtung zwischen Krümmer und Flammenrohr ist auch schon uralt. Die muss ich erneuern!

Ja, die Dichtung war nicht mehr dicht! Das hat man auch gehört.

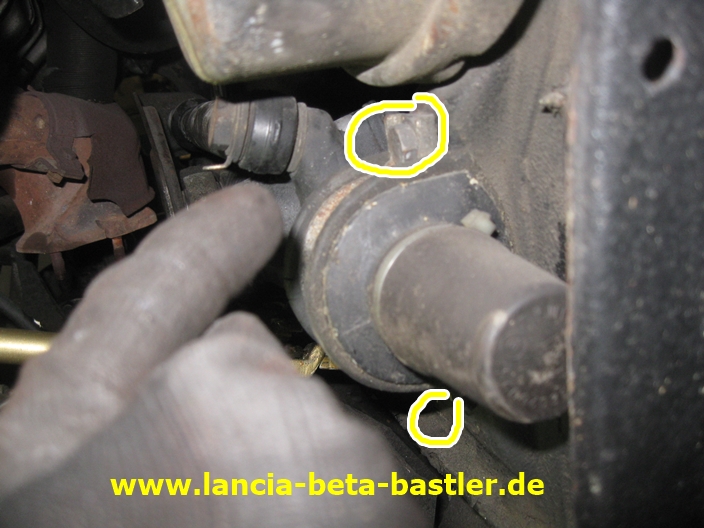

Ich löse jetzt die zwei Schrauben der Schelle auf der rechten Seite!

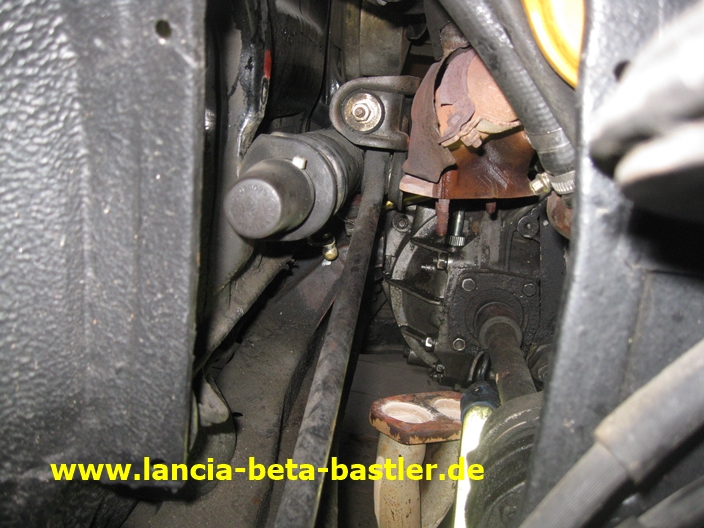

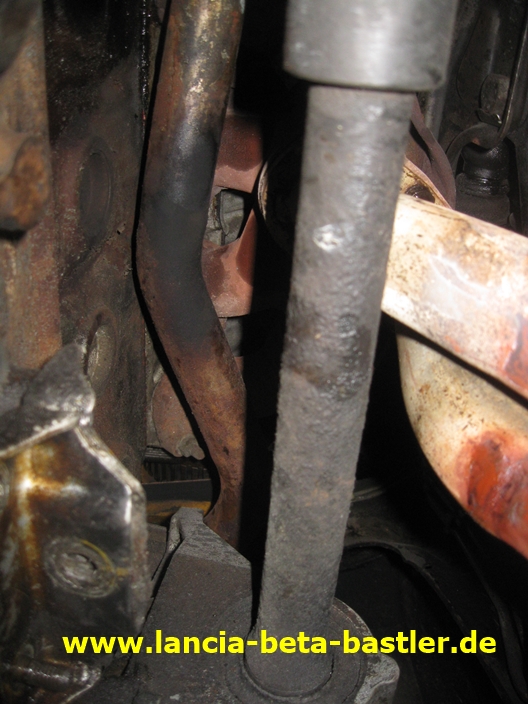

Hm, viel Platz zwischen Lenkung und Krümmer ist nicht gerade!

Okay, die Schelle ist ab!

Auf der linken Seite will ich die Schelle auch lösen!

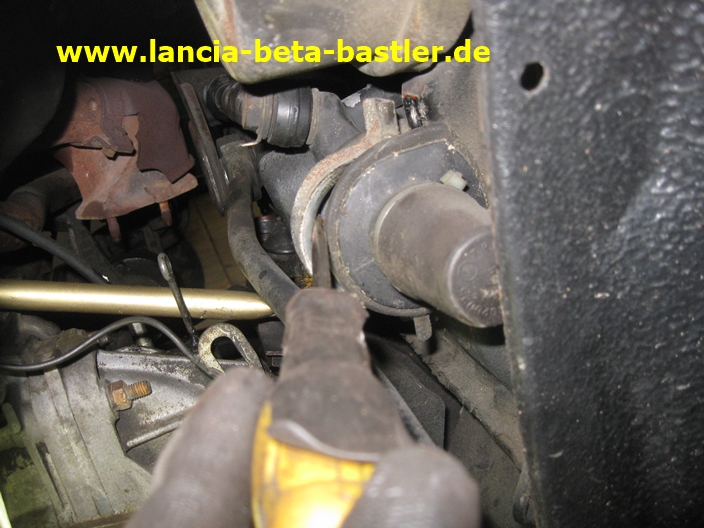

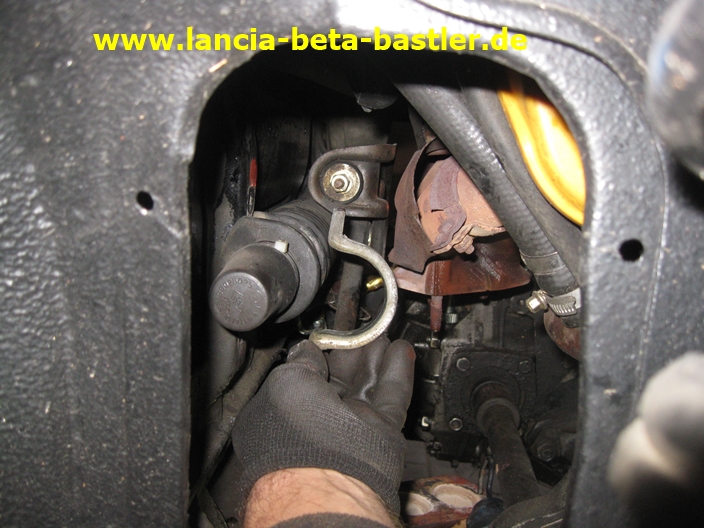

Nach dem Lösen der Schrauben drücke ich mit dem Schraubenzieher die Schelle von der Lenkung!

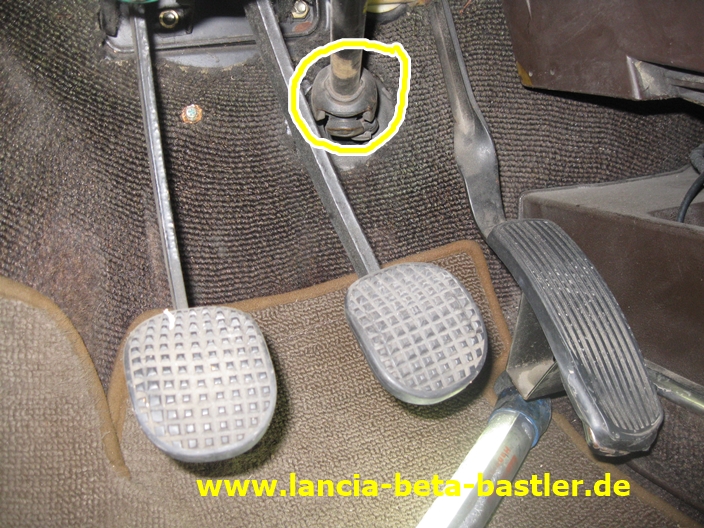

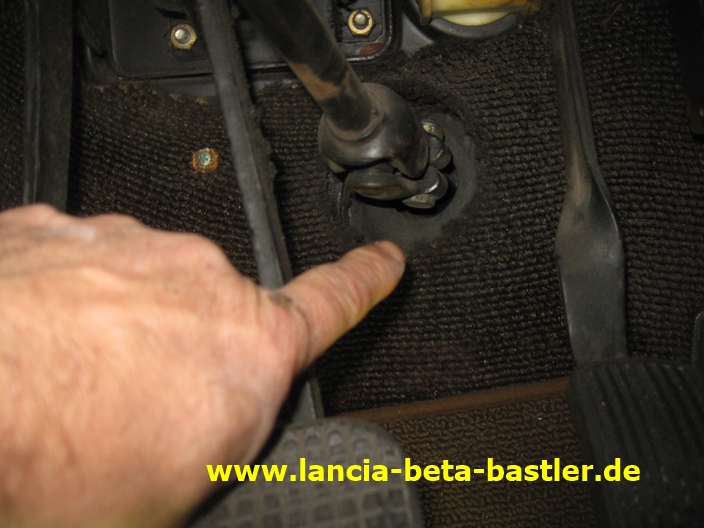

Die Lenkung ist im Motorraum gelöst, hängt aber jetzt noch an der Lenksäule im Innenraum! Nur mit einer Schraube ist die Lenksäule mit der Lenkung verbunden.

Die Schraube wird nur gelöst und herausgezogen, aber die Lenksäule hat ein Kreuzgelenk mit Verzahnung und das steckt im verzahnten Flansch der Lenkung.

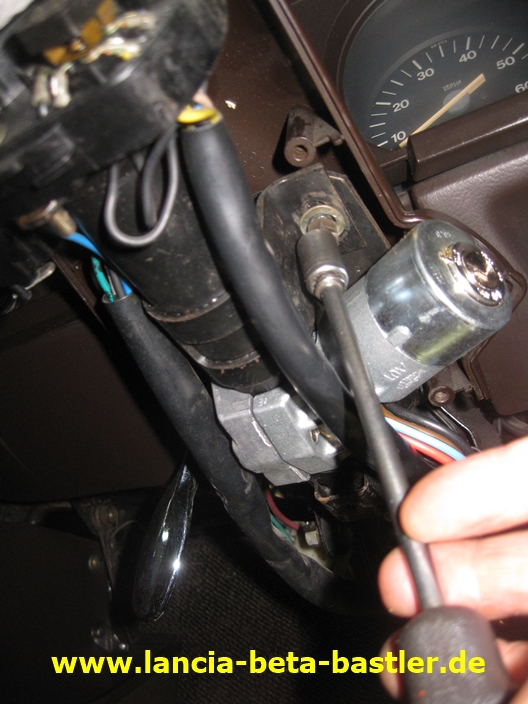

Um die Lenksäule aus der Verzahnung ziehen zu können, muss man die Lenksäule abschrauben. Also Plastikverkleidung entfernen und die vier Schrauben der Lenksäule lösen.

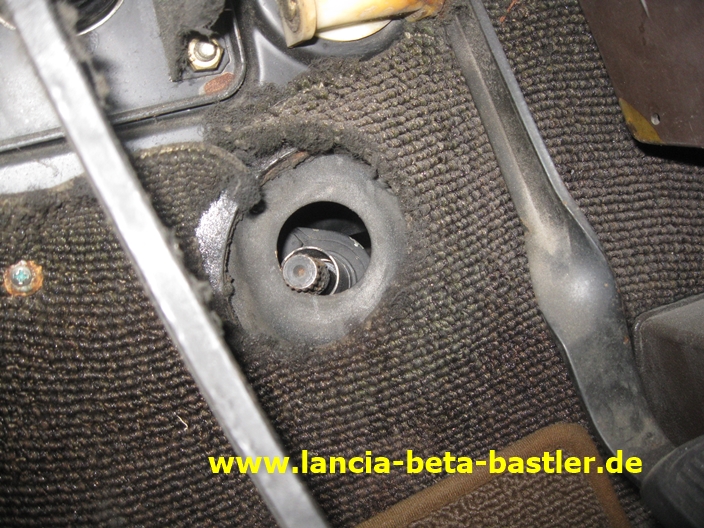

Die Lenksäule ist gelöst und die Schraube im Kreuzgelenk ist gezogen. Nun kann ich die Säule nach oben von dem Flansch der Lenkung ziehen.

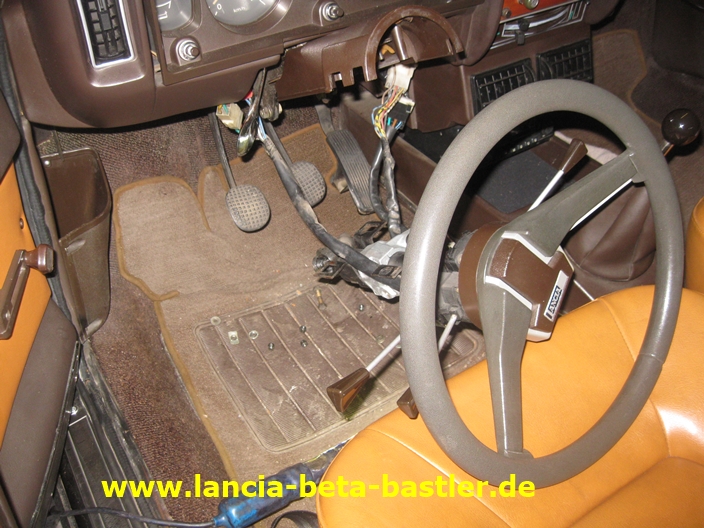

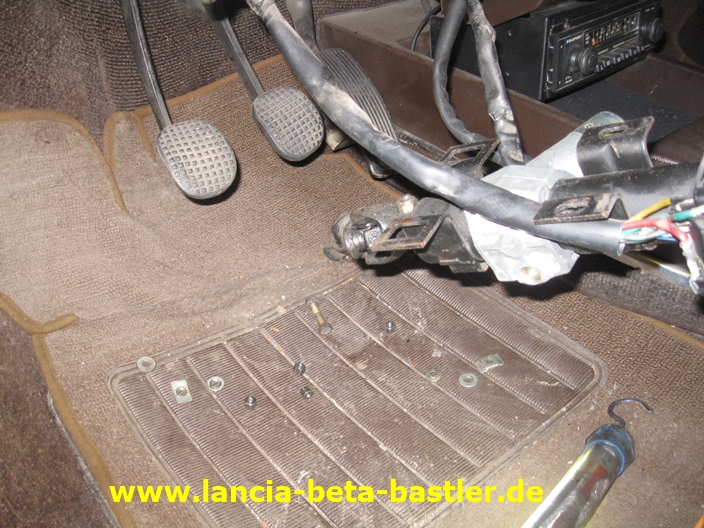

Die Lenksäule lege ich ab. Sie hängt jetzt noch an den Verkabelungen. Kann man aber so hängen lassen!

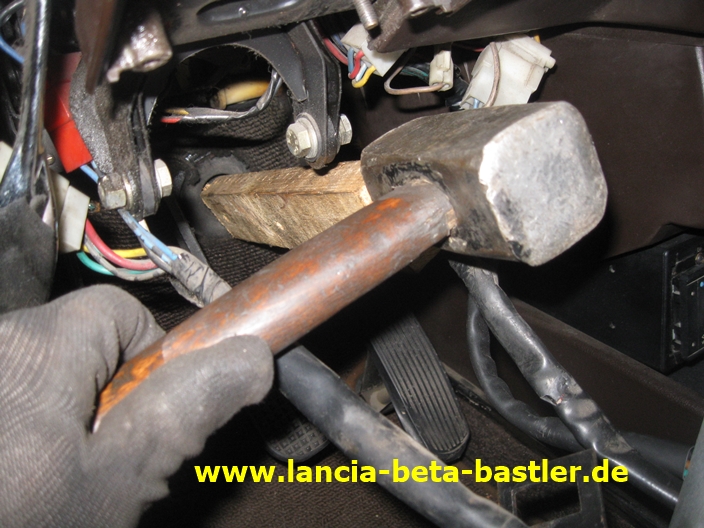

Obwohl die Lenkung gelöst ist, fällt sie aber nicht runter. Mit einem Holzstück und mit leichten Hammerschlägen auf den Flansch der Lenkung drücke ich die Lenkung in den Motorraum.

Die Lenkung ist gelöst und liegt jetzt im Motorraum. Dort geht es mit der Arbeit weiter!

Ich bekomme die Lenkung aber so nicht raus!

Der Auspuffkrümmer muss abgeschraubt werden!

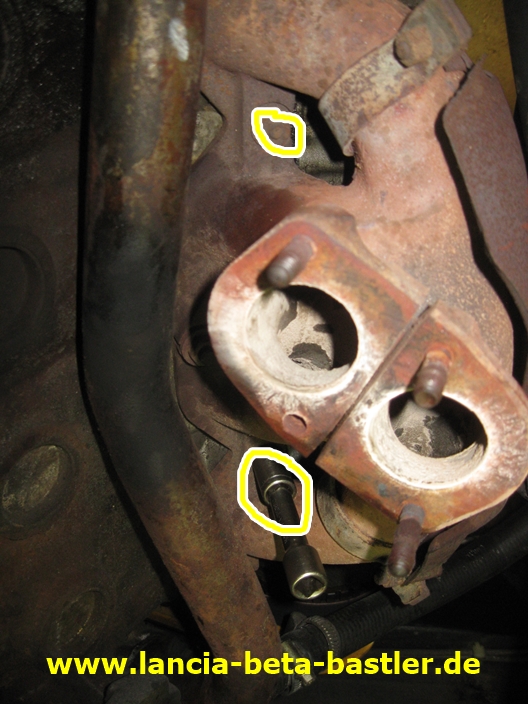

Ich löse die Schrauben des Gusskrümmers!

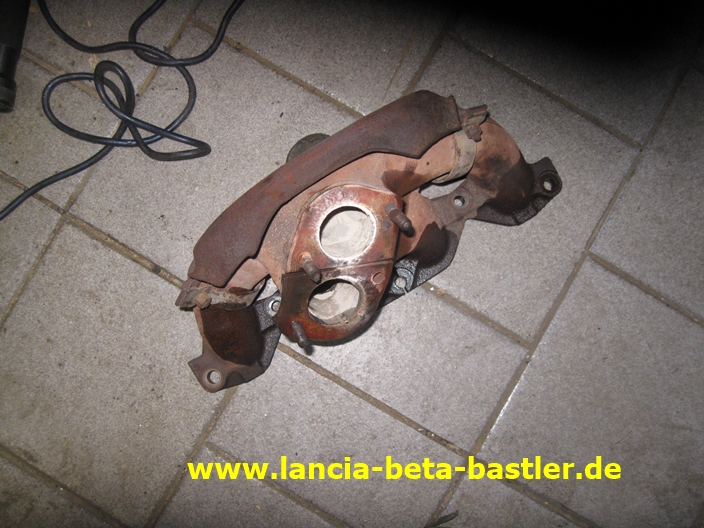

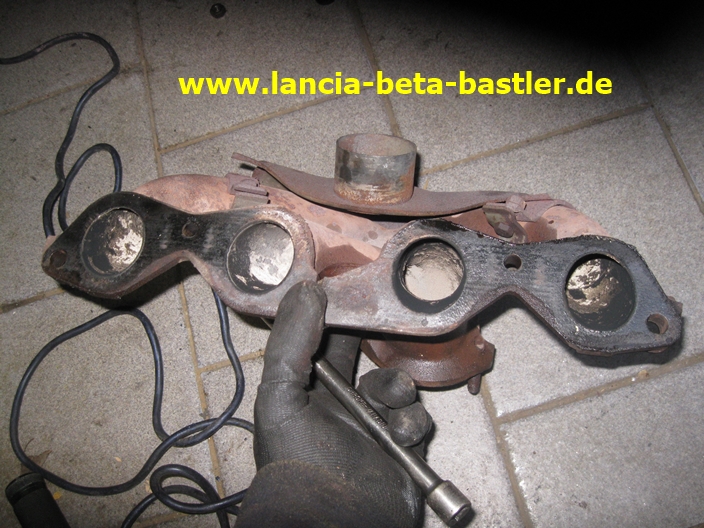

Und schon ist er ausgebaut!

Naja, die Krümmerdichtung ist auch schon uralt. Werde ich auch ersetzen!

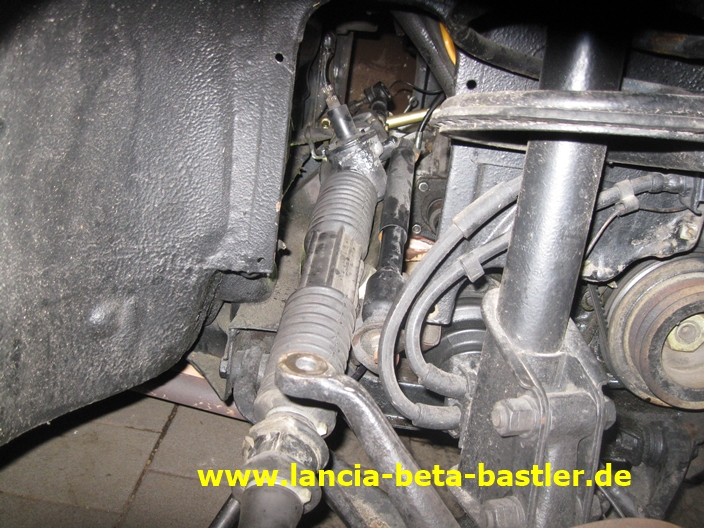

Aber jetzt lässt sich die Lenkung sehr gut nach rechts herausziehen. Also, den Motor muss man nicht für die Demontage der Lenkung ausbauen. Nach dem Ausbau des Flammenrohres und dem Krümmer ist genug Platz vorhanden!

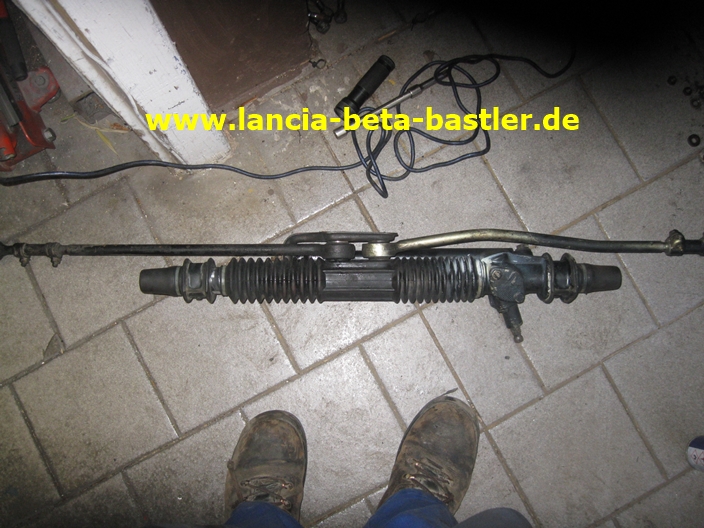

Und hier liegt die defekte TRW Lenkung! Mal sehen, was an dieser Lenkung defekt ist!
