Turboladerüberholung am Lancia Delta HF Turbo

Am Lancia Delta 1,6 HF Turbo der letzten Serie ist ein Garrett T025 montiert und diesen habe ich schon einmal abgedichtet und neu gelagert. Leider habe ich einen Fehler gemacht und der Turbo drückte immer 1,2 bar. Dabei ist schon die Kopfdichtung durchgebrannt  und der Turbolader schluckt jetzt Öl. Also muss ich ihn nochmals zerlegen, nach dem Fehler suchen und neu lagern. Dafür gibt es bei Ebay Dichtung und Lagersätze zu kaufen die günstig sind.  Klar greife ich bei dem Thema Lancia Delta Restauration etwas vor, aber es passt zum Thema Motorüberholung.

IMG_6645

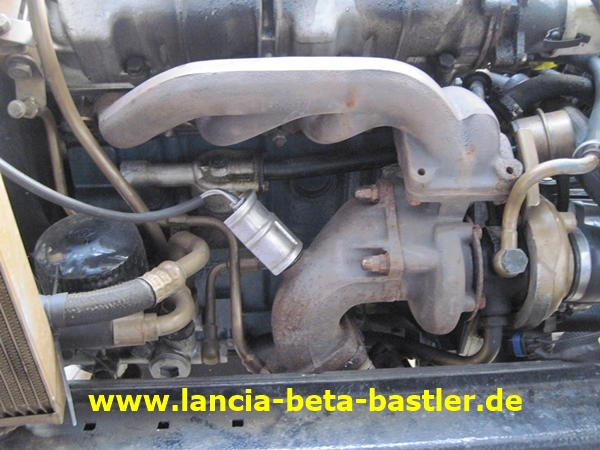

Zum Ausbau des Turboladers muss die Stossstange, der Kühlergrill und der Kühler ausgebaut werden. Dann ist der Zugang zum Turbolader schrauberfreundlich!

IMG_6653

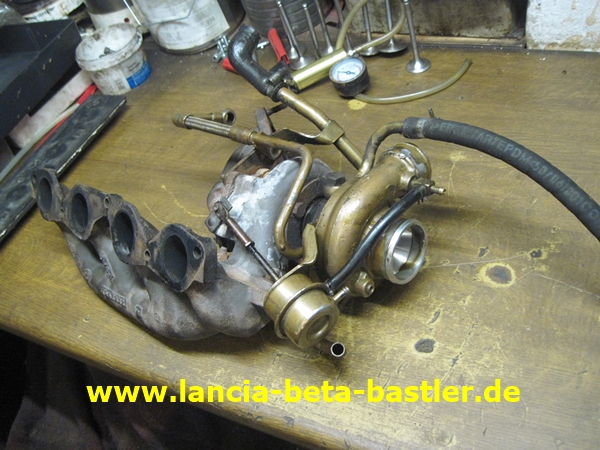

Der Garrett T025 Lader ist ausgebaut und bereit zum Zerlegen!

IMG_6654

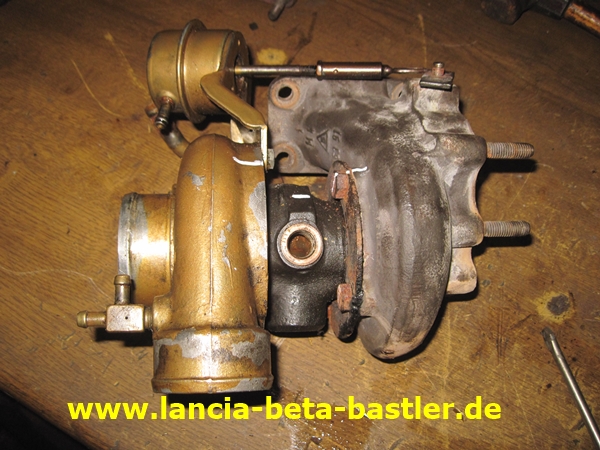

Beim letzten Zusammenbau habe ich einen Fehler gemacht und das Wastegateventil hat nicht bei 0,5 bar geöffnet! Der Lader drückte 1,2 bar, was für den Turbo und für die Kopfdichtung auf Dauer zu viel war.

IMG_6655

Die Unterdruckdose ist so eingestellt das bei 0,5 bar die Kolbenstange sich nach vorne bewegt und das Bypassventil öffnet. Dadurch gelangen die Abgase nicht mehr auf das Schaufelrad des Laders und die Drehzahl der Turbine wird reduziert. Beim Aushebeln der Kolbenstange sehe ich schon meinen Fehler. Die Kolbenstange fluchtet nicht zum Aufnahmestift!

IMG_6656

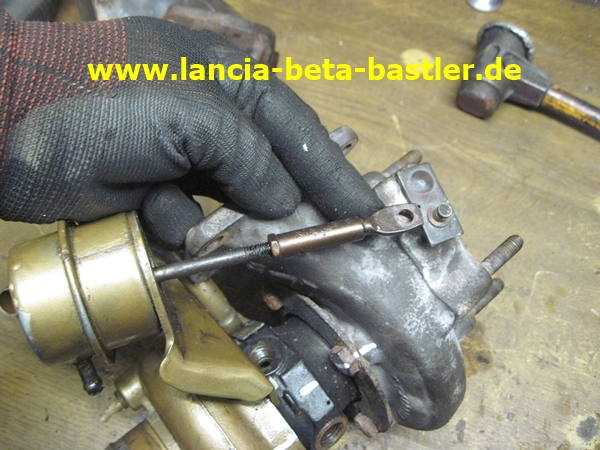

Drücke ich die Kolbenstange in Richtung Stift passt es, aber die Kolbenstange steht so unter Druck und verkantet!

IMG_6655

Durch das Verkanten der Stange konnte die Druckdose keine Bewegung ausführen und das Bypassventil öffnen. Der Lader lief dadurch auf Volllast und mit voller Drehzahl. Vatal für die Gleitlager und für die Kopfdichtung!

IMG_6657

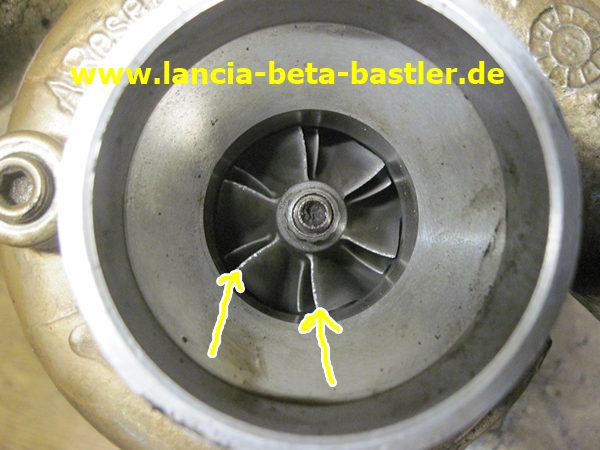

Das druckseitige Turbinenrad hat an den Kanten auch schon Materialabtrag.

IMG_6658

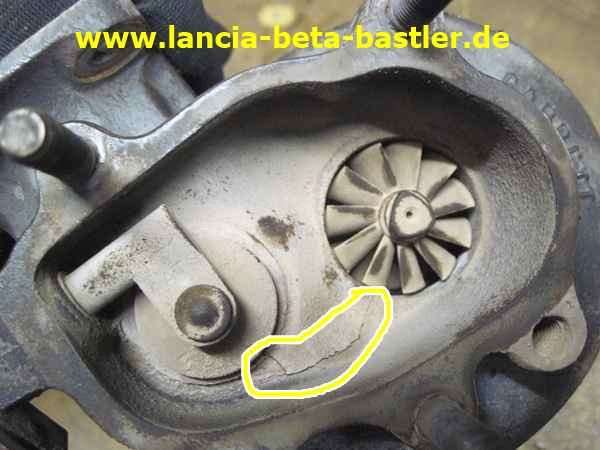

Und auf der Abgasseite im Gussgehäuse sind Risse entstanden. Hier auf dem Bild kann man gut das Bypassventil zum Umleiten der Abgase sehen. Der weiße Verbrennungsrückstand zeigt, das der Motor auch nicht zu fett läuft, sondern mehr im mageren Bereich. Die eingebaute Zusatzlambdasonde zeigte immer einen fetten Bereich an, was bei Turbomotoren üblich ist.

IMG_6659

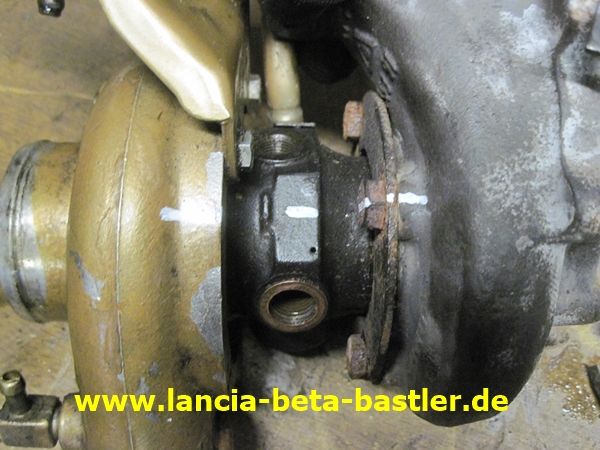

Vor dem Zerlegen markiere ich mir die Zusammbauposition.

IMG_6660

Dann trenne ich das Abgasgehäuse!

IMG_6661

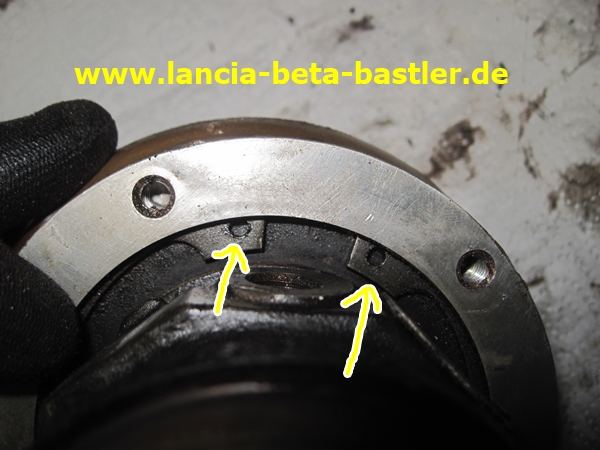

Dieser Seegering muss entfernt werden um das Druckgehäuse von der Rumpfgruppe zu trennen.

IMG_6662

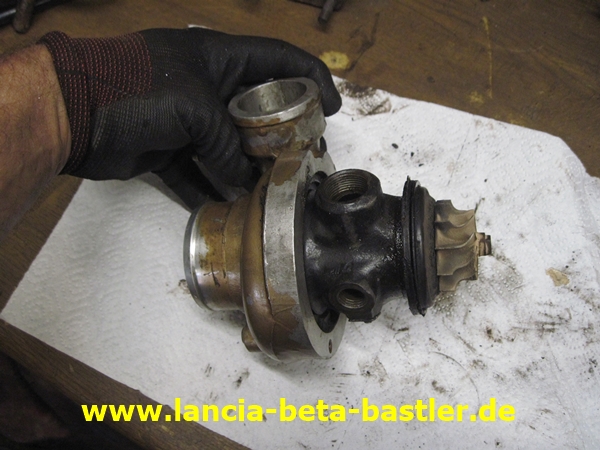

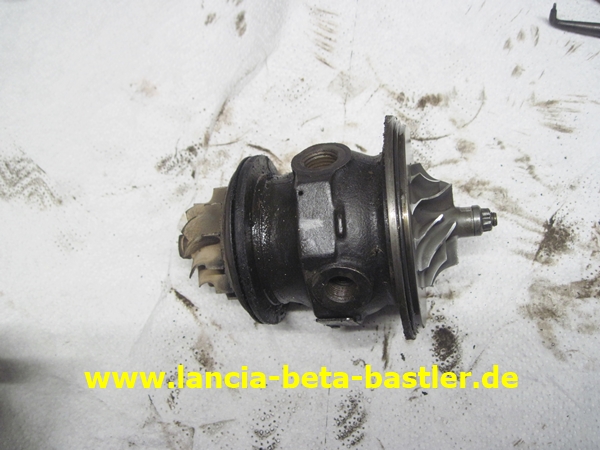

Die Rumpfgruppe liegt jetzt vor mir und im Innern sind die Lager und Dichtungen verbaut die ich tauschen muss.

IMG_6663

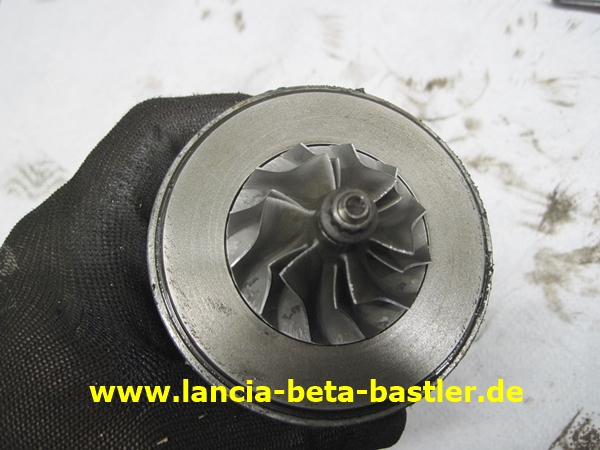

Mit einem Vielzahnschlüssel kann ich die Gewindemutter von der Welle lösen .

IMG_6664

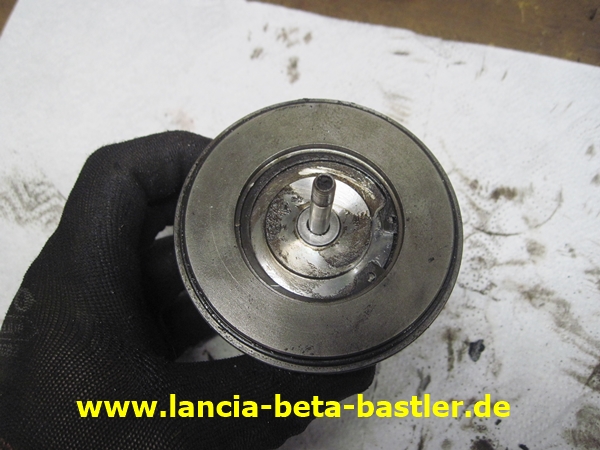

Danach kann man das Turbinenrad einfach von der Welle ziehen. Wenn nicht dann mit dem Heißluftföhn erwärmen.

IMG_6665

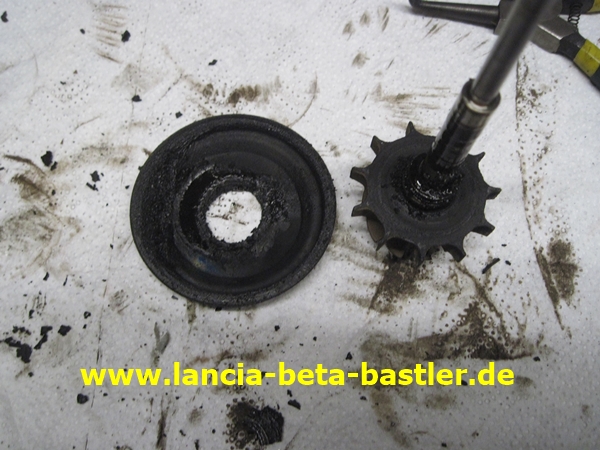

Die Welle vom Turbolader ist mit dem Abgasturbinenrad ein Teil und ein Hitzeschutzblech schützt die Welle und die Lager vor der Hitze der Auspuffgase. Wie man sehen kann ist aber viel Öl ausgetreten und  durch die Temperatur verkokt.

IMG_6666

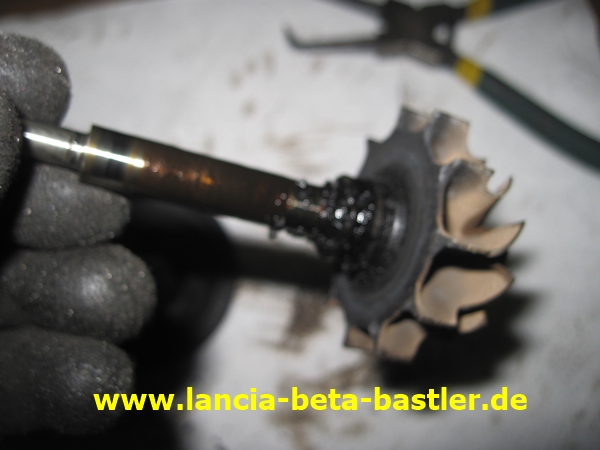

Die Welle hat ihre besten Zeiten schon hinter sich!

IMG_6667

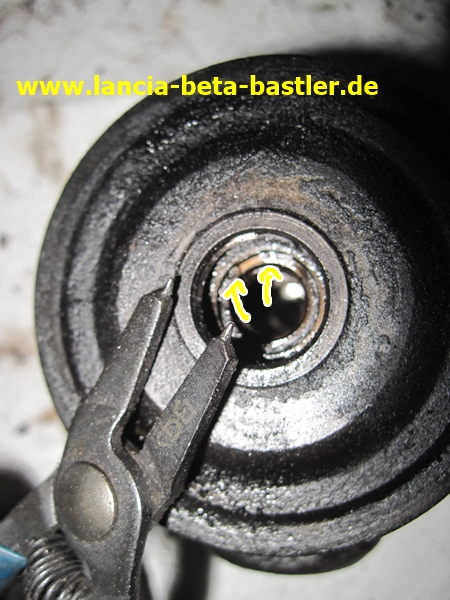

Jetzt zerlege ich die Rumpfgruppe. Dafür muss ich den kleinen Seegering demontieren.

IMG_6668

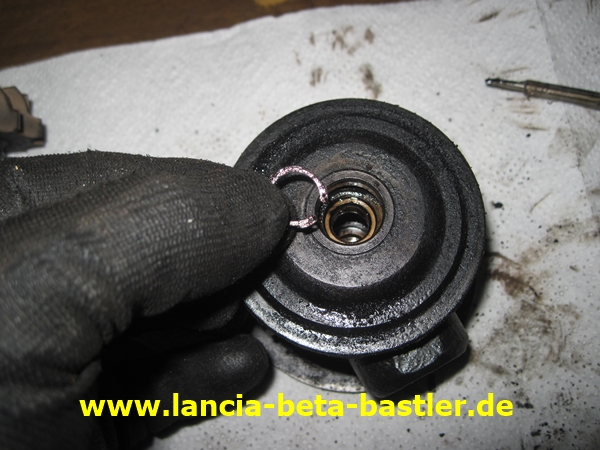

Seegering entfernt!

IMG_6669

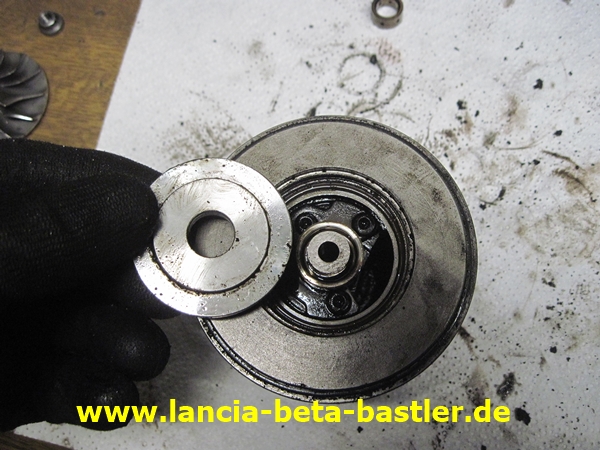

Abdeckscheibe ziehen!

IMG_6670

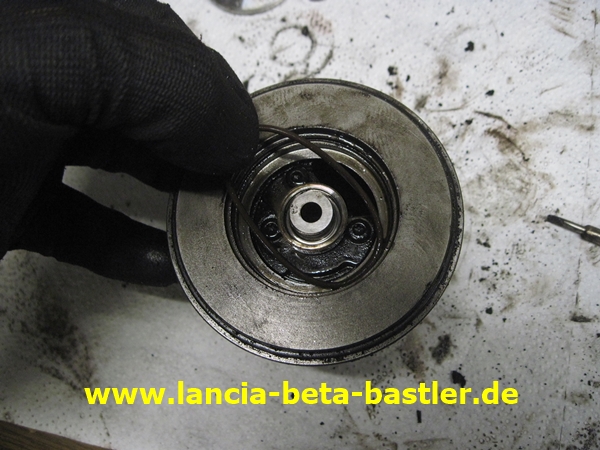

O-Ring entfernen!

IMG_6671

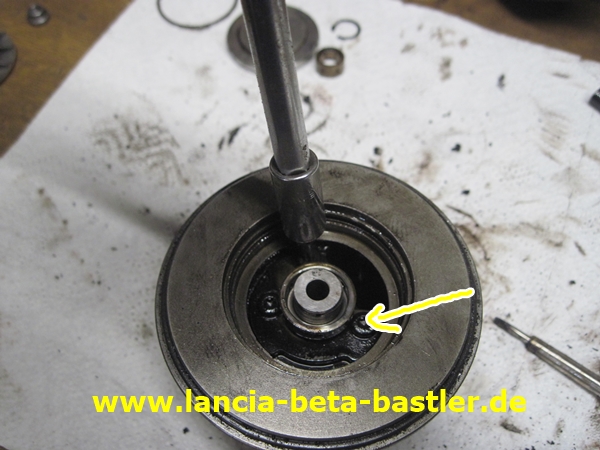

Und die Schrauben der Lagerung lösen!

IMG_6672

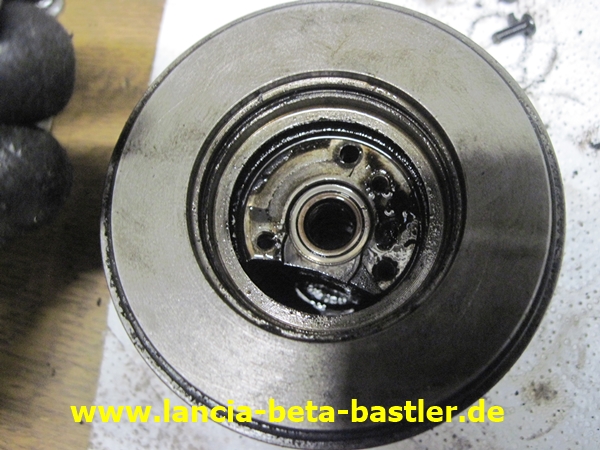

Die Schrauben sind entfernt!

IMG_6673

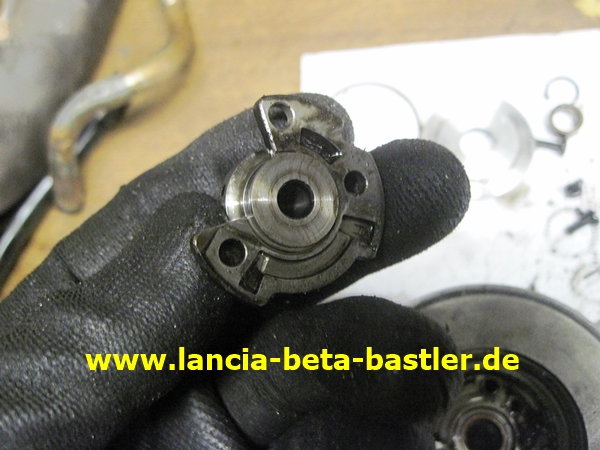

Dann baue ich diese Ölscheibe mit Zentrierbuchse aus. Dient wahrscheinlich für das seitliche Axialspiel.

IMG_6674

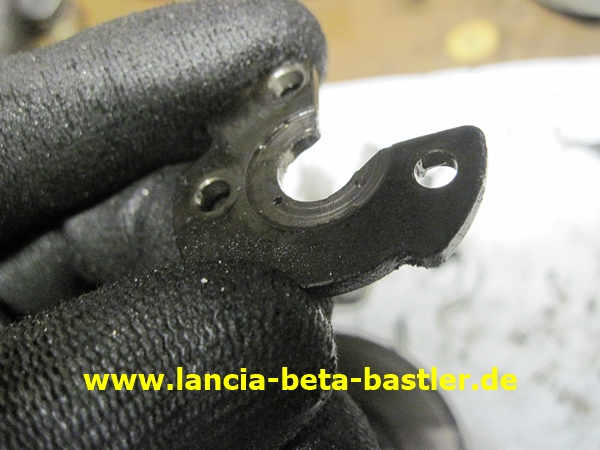

Und wie man sehen kann ist die Ölscheibe eingelaufen.

IMG_6675

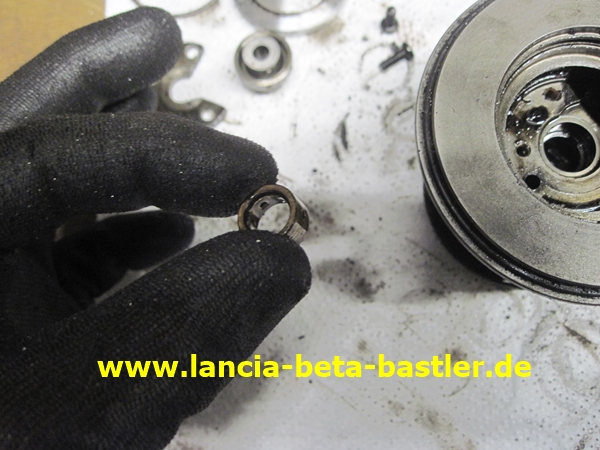

Unter der Ölscheibe befindet sich die erste Lagerbuchse.

IMG_6676

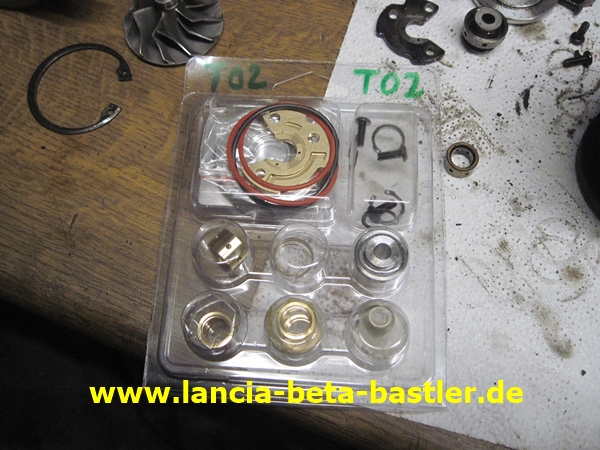

Das ist der Reparatursatz für den Garrett T025 Turbolader. Kostet ca. 30€ im Internet.

IMG_6677

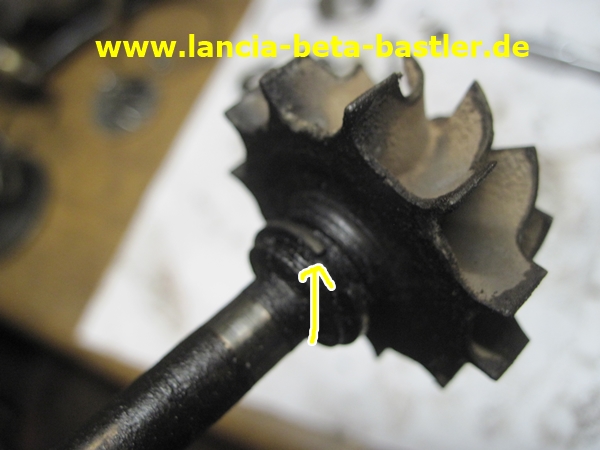

Auf der Welle der Abgasseite befindet sich ein kleiner Dichtungsring. Der Ring sieht wie ein Kolbenring aus. Er dichtet die Welle so ab, das kein Öl in die Abgasseite laufen kann.

IMG_6678

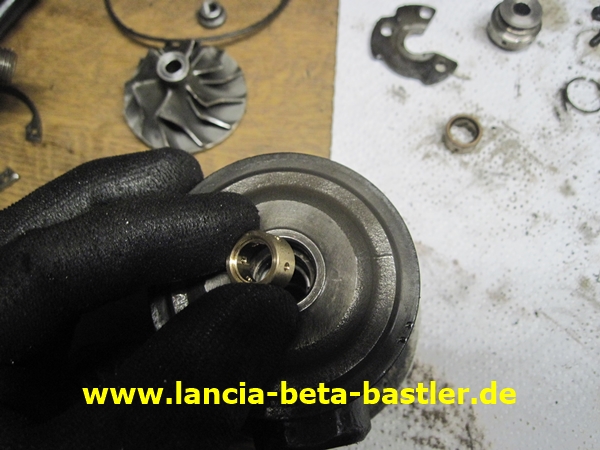

Die Rumpfgruppe ist gereinigt und ich setze die neue Lagerbuchse ein.

IMG_6679

Die Buchse ist eingesetzt!

IMG_6680

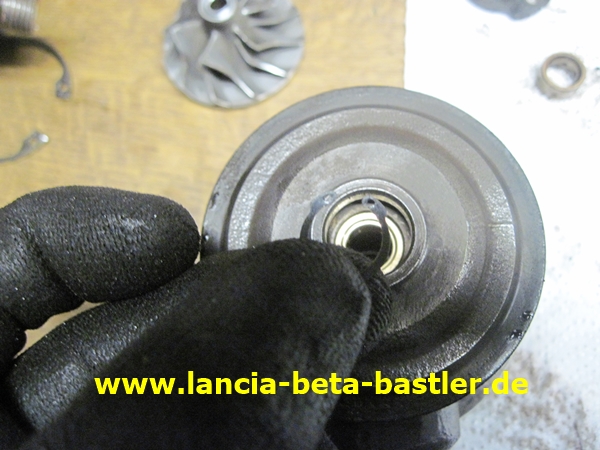

Und wird mit dem Seegering gesichert!

IMG_6681

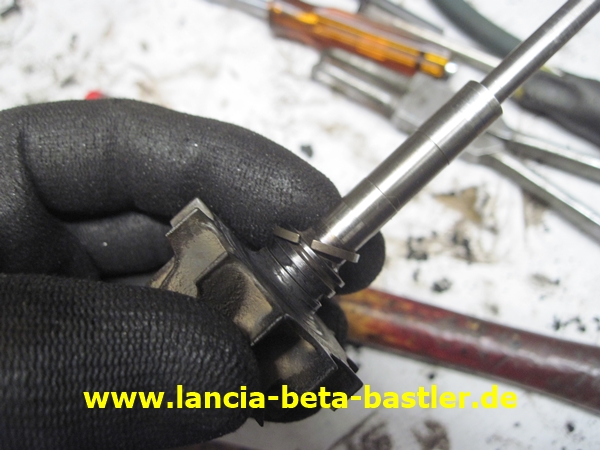

Auf die gereinigte Welle lege ich den Dichtungsring in die Nut ein.

IMG_6682

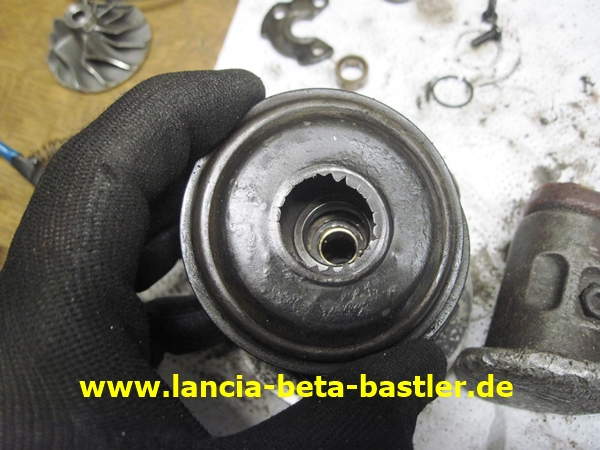

Jetzt will ich das Hitzeschutzblech auflegen, sehe aber, daß das Loch ausgefranzelt ist. So kann es die Rumpfgruppe nicht vor den Temperaturen im Abgasbereich schützen.

IMG_6683

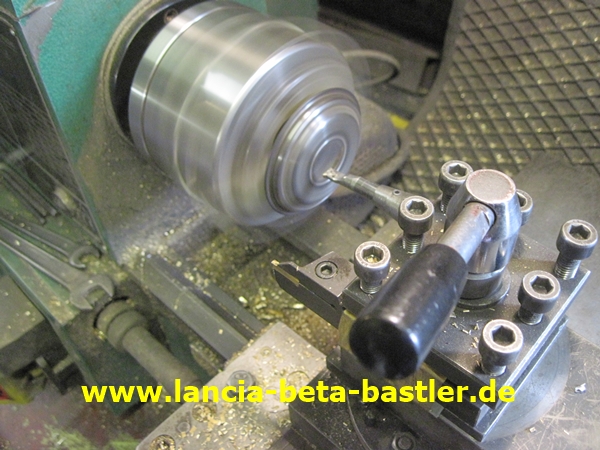

Auf der Drehmaschine drehe ich einen großen runden Ausschnitt aus.

IMG_6684

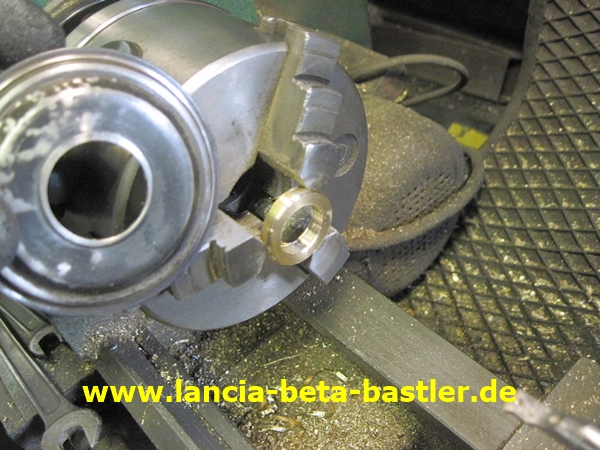

Die Bohrung vom Hitzeschutzblech ist extrem vergrößert und mit einer Messingscheibe will ich die Aussparung wieder verkleinern.

IMG_6685

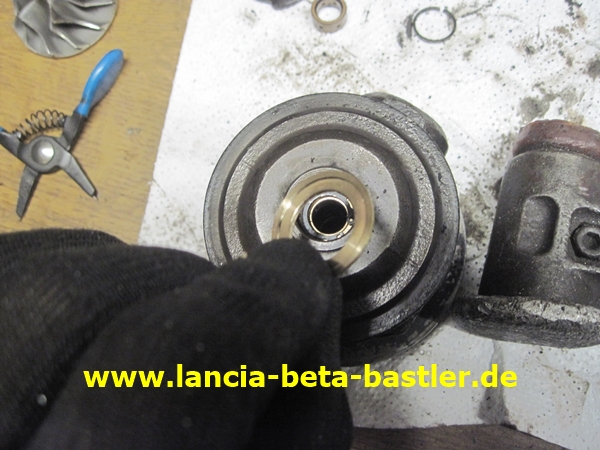

Die Scheibe ist abgesetzt und kann hinter das Blech eingesetzt werden.

IMG_6686

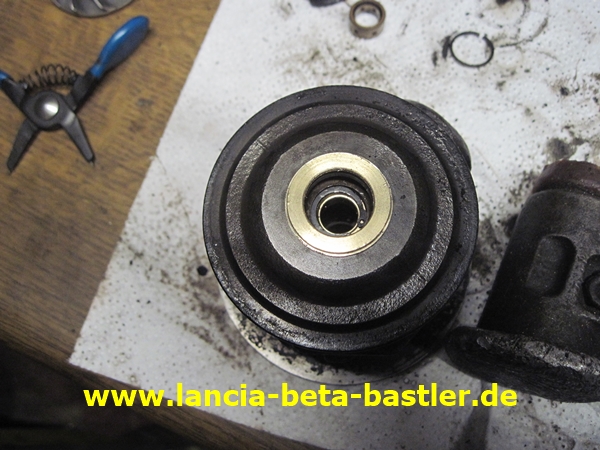

Passt perfekt, aber ob das Messing die hohen Temperaturen stand hält werde ich später noch sehen. Messing schmilzt bei ca. 900°C.

IMG_6687

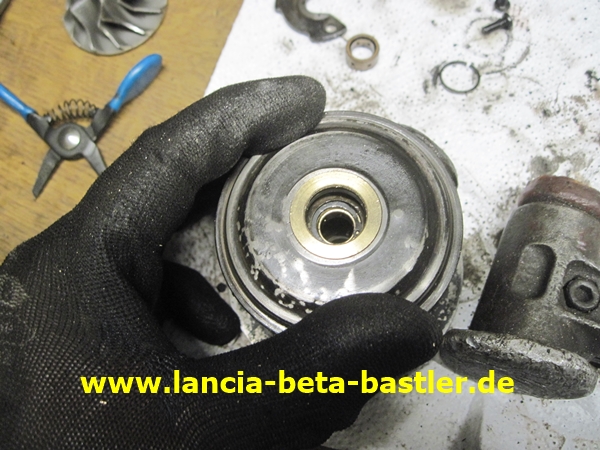

Ja, für die Ewigkeit ist die Turboladerüberholung nicht.

IMG_6688

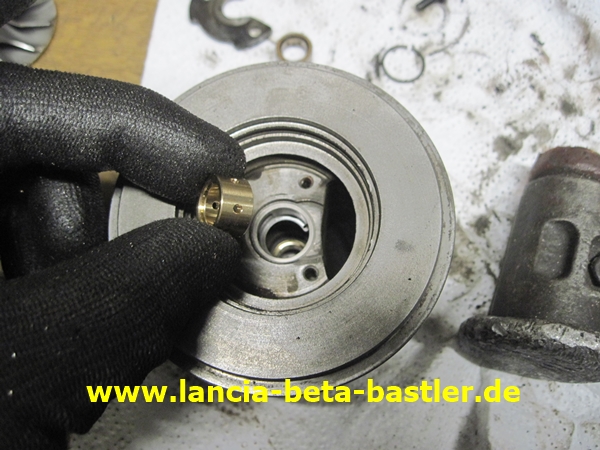

Jetzt wird die zweite Lagerbuchse auf der Druckseite eingesetzt

IMG_6689

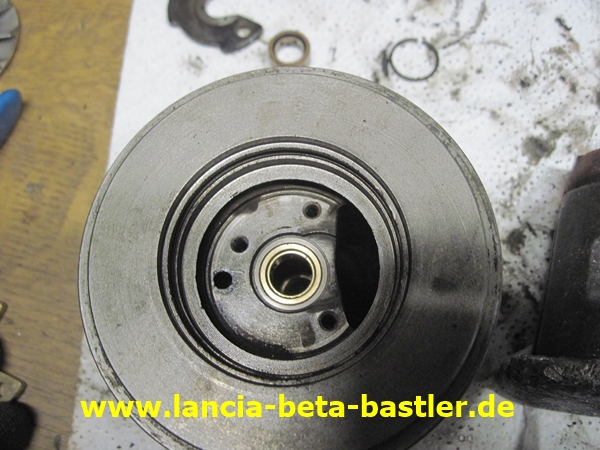

Und passt!

IMG_6690

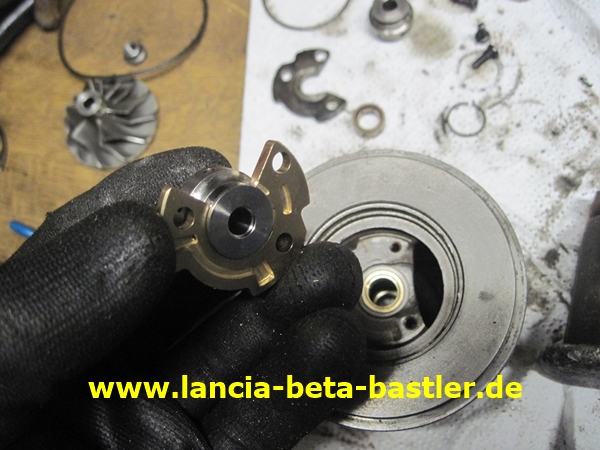

Ich setze die neue Ölscheibe mit der Axialbuchse ein.

IMG_6691

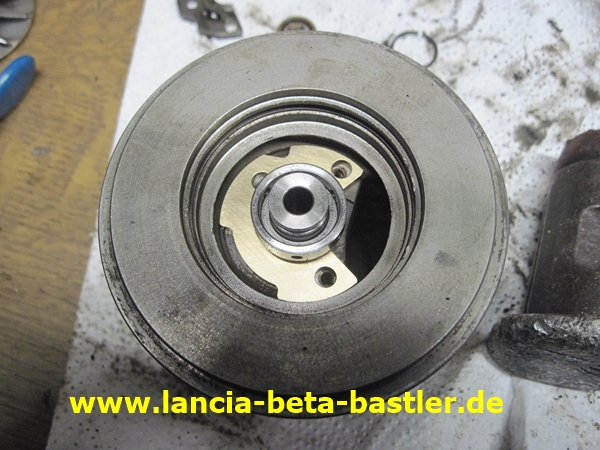

Jetzt fehlen noch die Schrauben!

IMG_6692

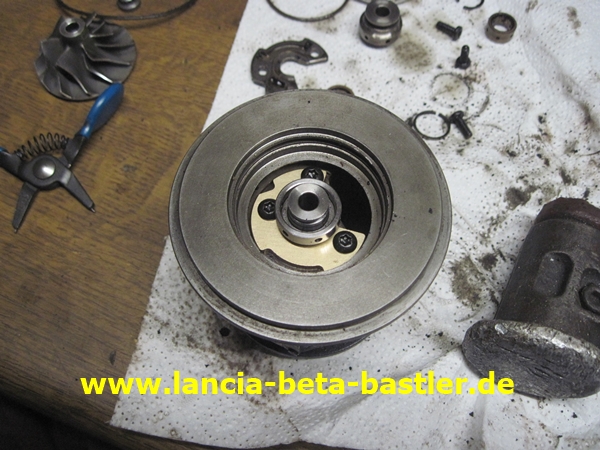

Festschrauben!

IMG_6693

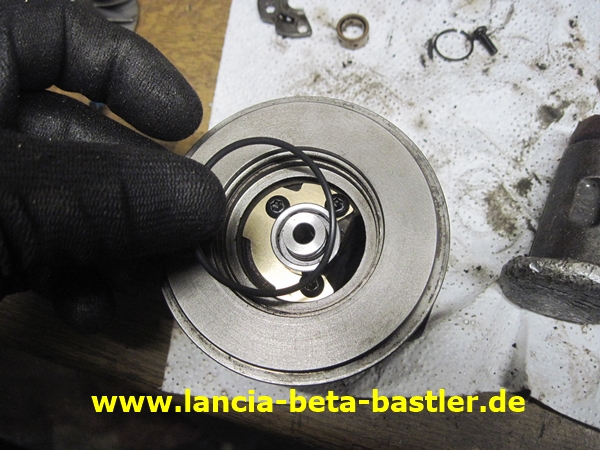

Neuen O-Ring einlegen.

IMG_6694

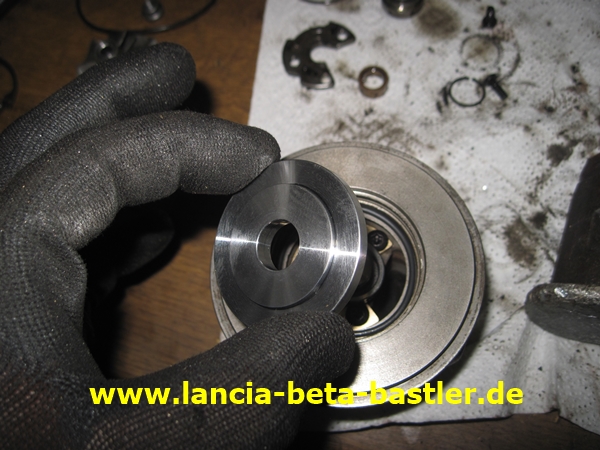

Abdeckscheibe einsetzen!

IMG_6695

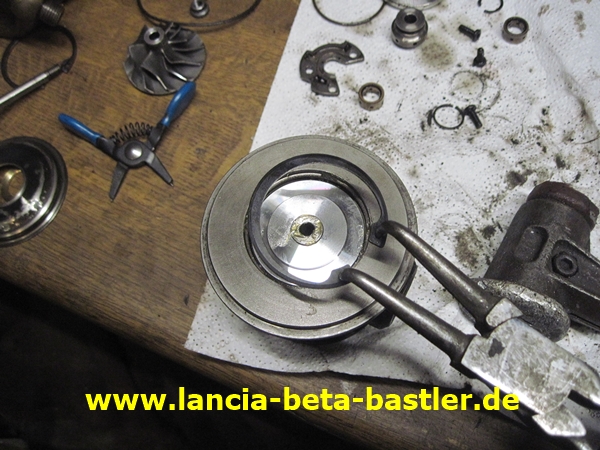

Und mit dem großen Seegering sichern!

IMG_6696

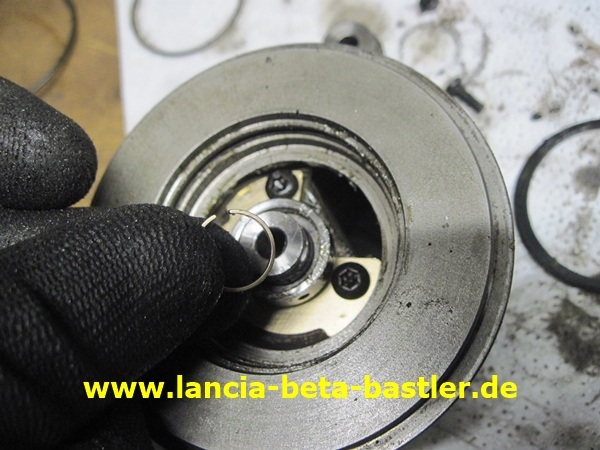

Der zweite Dichtungsring wird in die Nut der Axialbuchse eingelegt!

IMG_6697

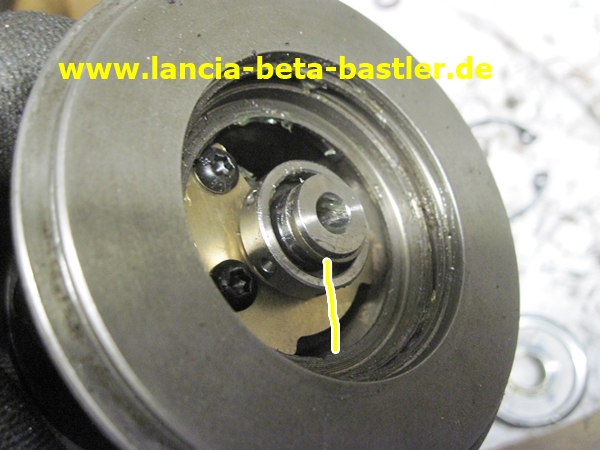

Der Ring dichtet die inner Rumpfgruppe ab. In diesem Bereich wird später das Gehäuse mit Öl geflutet.

IMG_6698

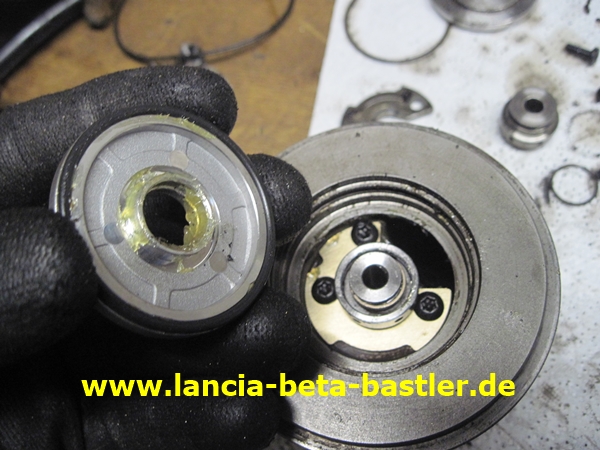

Jetzt den Deckel mit O-Ring auflegen. Ich habe das Deckelloch mit Fett eingeschmiert damit der Dichtungsring leicht in den Deckel gleitet. Keine Gewalt anwenden, ansonsten kann der Dichtungsring brechen.

IMG_6699

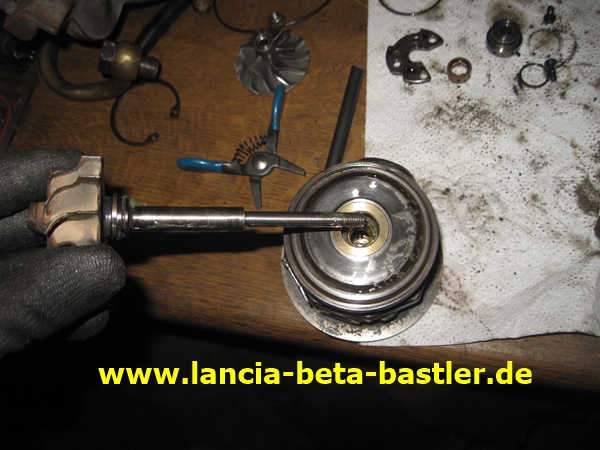

Jetzt die Welle in die Rumpfgruppe einstecken. Auch hier verwende ich Fett!

IMG_6700

Darauf achten das der Dichtungsring auf der Welle ins Gehäuse gleitet.

IMG_6701

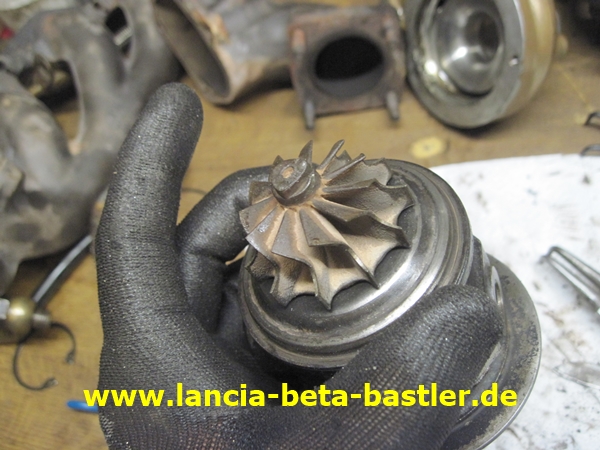

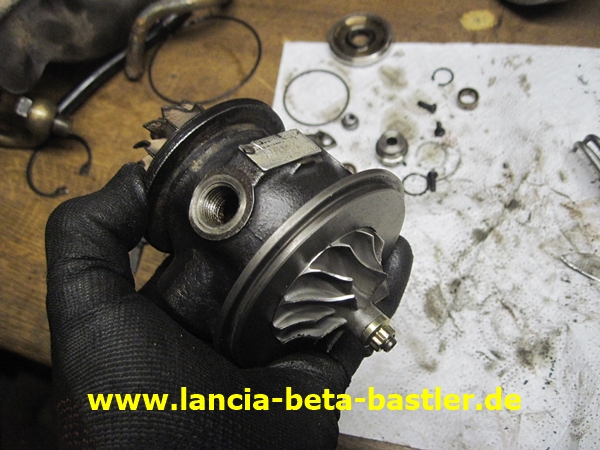

Das Turbinenrad auf die Welle stecken und mit der Mutter festziehen.

IMG_6702

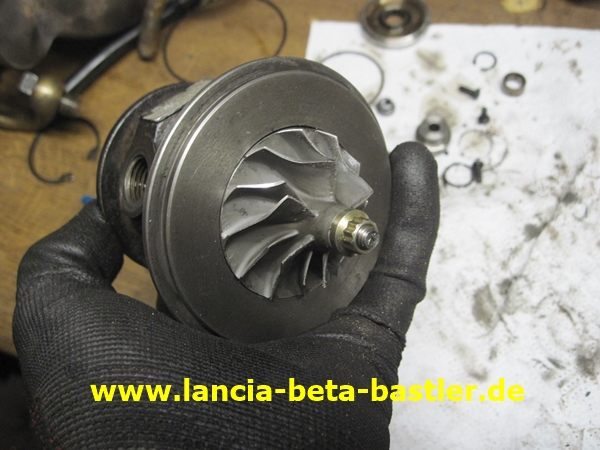

Und so sieht die überholte Rumpfgruppe aus!

IMG_6703

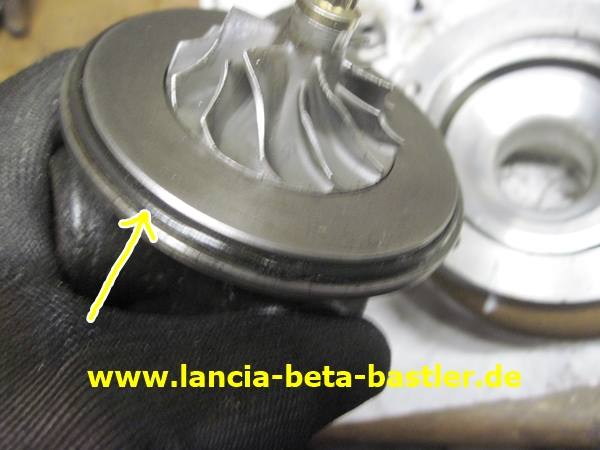

Diesen O-Ring einlegen!

IMG_6704

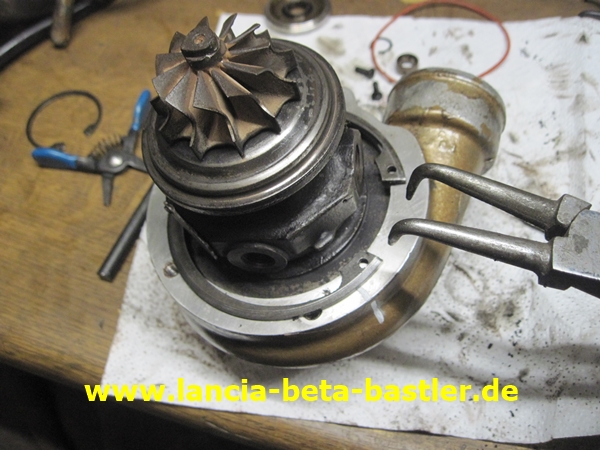

Und die Rumpfgruppe in das Verdichtergehäuse stecken und mit dem Seegering sichern.

IMG_6705

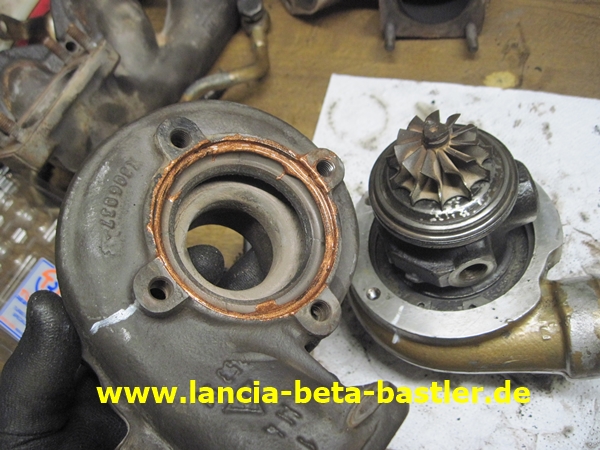

Das Abgasgehäuse schmiere ich auf der Dichtfläche mit Kupferfett ein. Anhand vom Markierungsstrich weiß ich ungefähr welche Position es vorher hatte.

IMG_6706

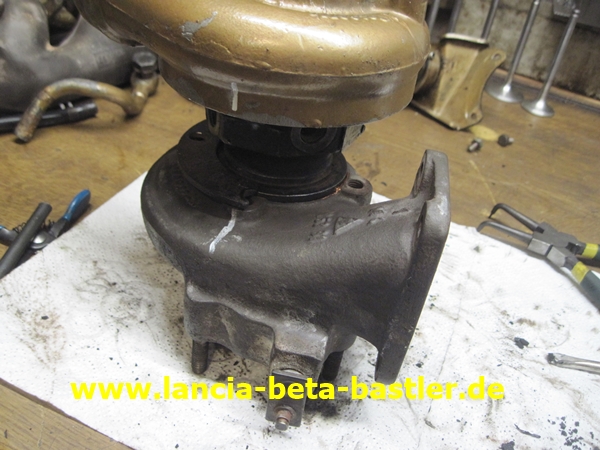

Die Position stimmt!

IMG_6707

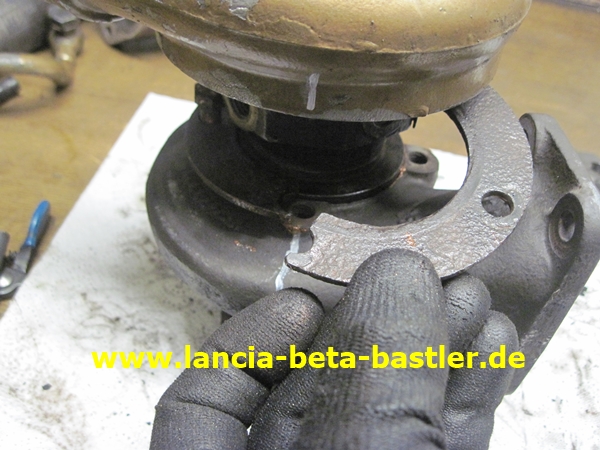

Mit den halben Unterlegscheiben wird das Abgasgehäuse festgezogen.

IMG_6708

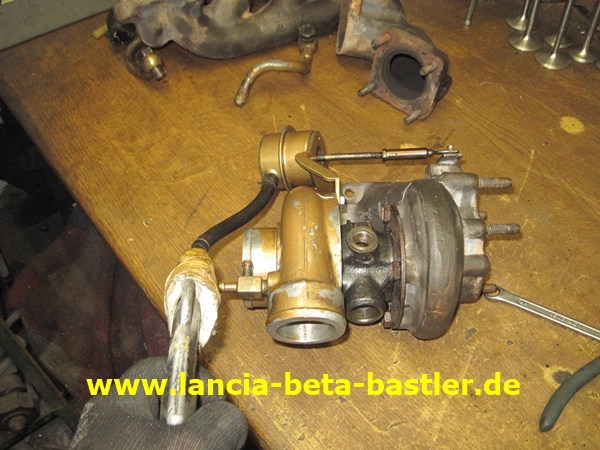

Das Wastegate Ventil wird montiert und mit dem Druckluftschlauch teste ich es auf Funktion!

IMG_6709

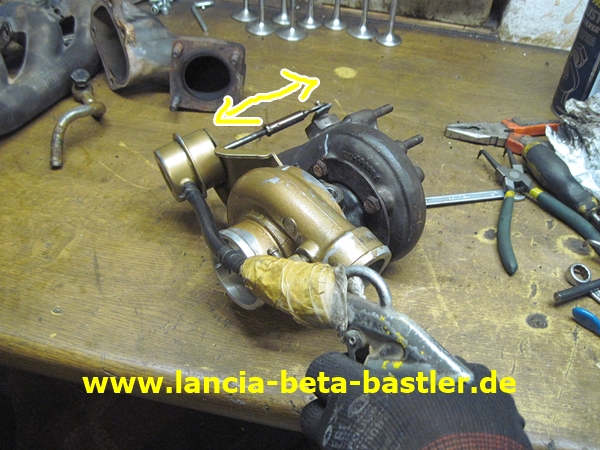

Und siehe da, schon bei 0,5 bar wird die Stange nach vorne gedrückt und öffnet das Bypassventil. Hätte ich den Test lieber schon mal bei der ersten Überholung durchgeführt!

IMG_6710

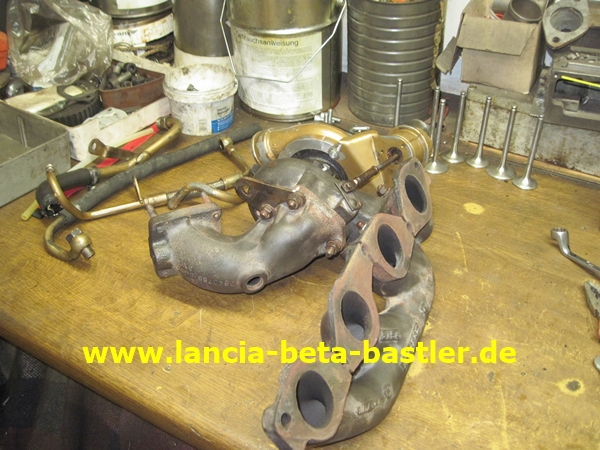

Jetzt noch den Abgaskrümmer und die Leitung anschrauben.

IMG_6711

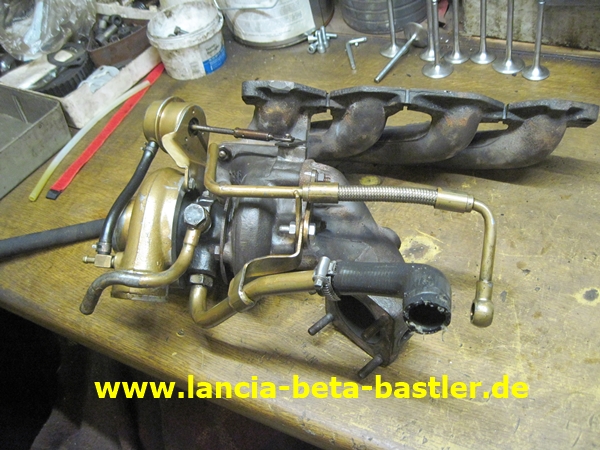

Das Rohr mit dem Gummischlauch ist der Ölablauf zur Ölwanne und das Rohr mit dem Stahlschlauch ist der Ölzulauf von der Ölpumpe. Links das verbogene Rohr ist der Kühlwasserablauf. Der Kühlwasserzulauf ist auf dem Bild nicht zu sehen.

IMG_6712

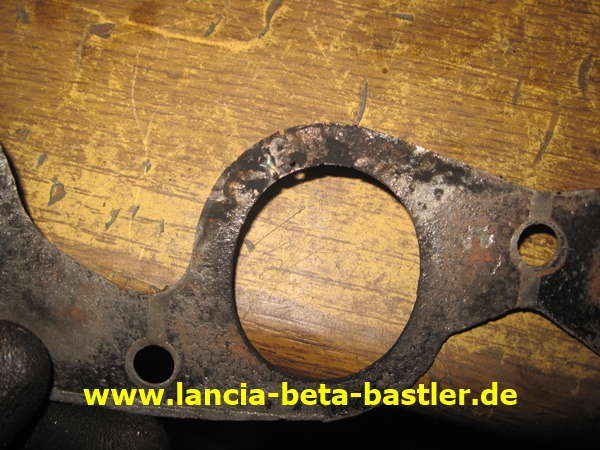

An der verbrannten Krümmerdichtung erkennt man, das die Abgastemperaturen viel zu hoch waren, weil der Turbo 1,2 bar drückte. Original nur 0,5 bar!

IMG_6713

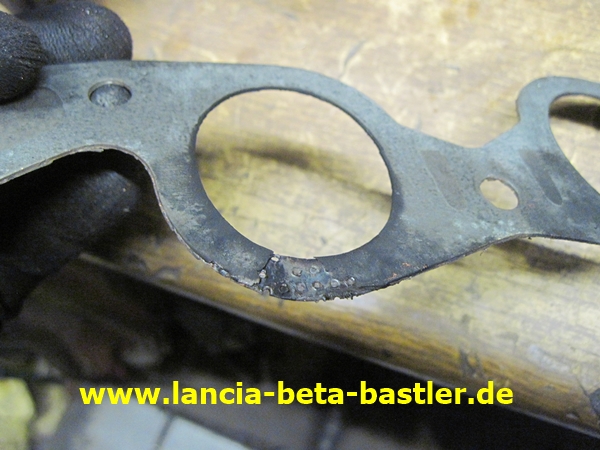

Die Dichtung ist verbrannt!

IMG_6714

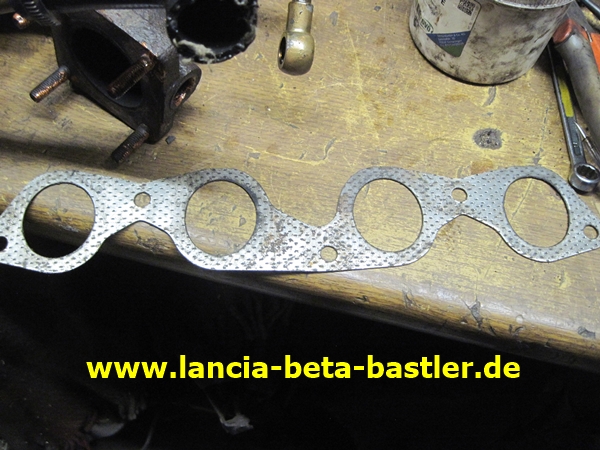

Diese Metalldichtungen sind besser und halten höhere Temperaturen stand.

IMG_6715

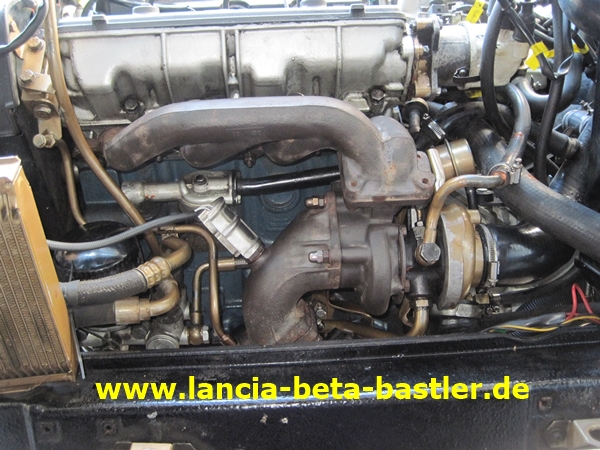

Jetzt wird der neu gelagerte Garrett Turbolader wieder eingebaut und hat auch über 1 Jahr gehalten aber verbraucht wieder Öl und das Ansprechverhalten wird immer schlechter. Ein neuer China Turbolader liegt  zum erneuten Einbau bereit! Mal sehen ob der China Turbolader besser ist, als der alte Garrett T025 Turbolader!

Ich werde berichten!
