Bremsleitung verlegen am Lancia Beta Coupe

Ich fuhr mein Beta Coupe zum TÜV für eine historische Abnahme. Der TÜV Prüfer fuhr meinen Beta auf den Bremsenprüfstand und stieg voll in die Eisen, wie es sein soll. Dann fuhr er vom Bremsenprüfstand sofort auf die Grube und stieg hektig aus. Er rief, “Die Bremsleitung ist gebrochen. Ich habe überhaupt keinen Bremsdruck mehr!” Und ich sah unter das Auto und hinten rechts tropfte, nein es lief Bremsflüssigkeit in die TÜV Grube. Und jetzt?

Der TÜV Prüfer und ich gingen in die Grube und sahen uns den Schaden an. Die hintere Bremsleitung, die vom Hauptbremszylinder vorne bis zum hinteren Bremskraftverteiler verläuft war genau über dem Auspuff durchgerostet und gebrochen gewesen.

Der TÜV Prüfer gab mir einen kleinen Rohrschneider und meinte: “Schneid ein Stück der verrosteten Leitung ab!” Ich schnied die zwei schlechten Enden ab und er gab mir zwei Schneidringe mit einer Zwischenverschraubung. Mit diesem Teil verband ich die beiden Bremsleitungsstücke. Der TÜV Prüfer füllte Bremsflüssigkeit auf und ich entlüftete das Bremssystem, bis wieder Druck auf dem Bremspedal vorhanden war. Hinter der Grube wartete schon ein Wohnmobil und ein anderes Auto auf ihre Hauptuntersuchung, aber beide Fahrer sahen das Drama und schaute nur gespannt zu, wie der Prüfer und ich den Beta wieder flott bekommen haben. Der Prüfer sagte zu mir: “ Das Zwischenteil, das wir gerade eingebaut haben ist nicht erlaubt, aber so können Sie wenigstens nach Hause fahren! Die Bremsleitung muss in einem Stück verbaut werden!” Ich bedankte mich beim TÜV Prüfer und fragte, wann ich wieder kommen soll zur Nachuntersuchung.  Er meinte nur, so ein seltenes Auto soll auf die Straße und gab mir die Bescheinigung für das H-Kennzeichen!

Auch TÜV Prüfer können ein Herz für unsere Lancias haben!

IMG_3123

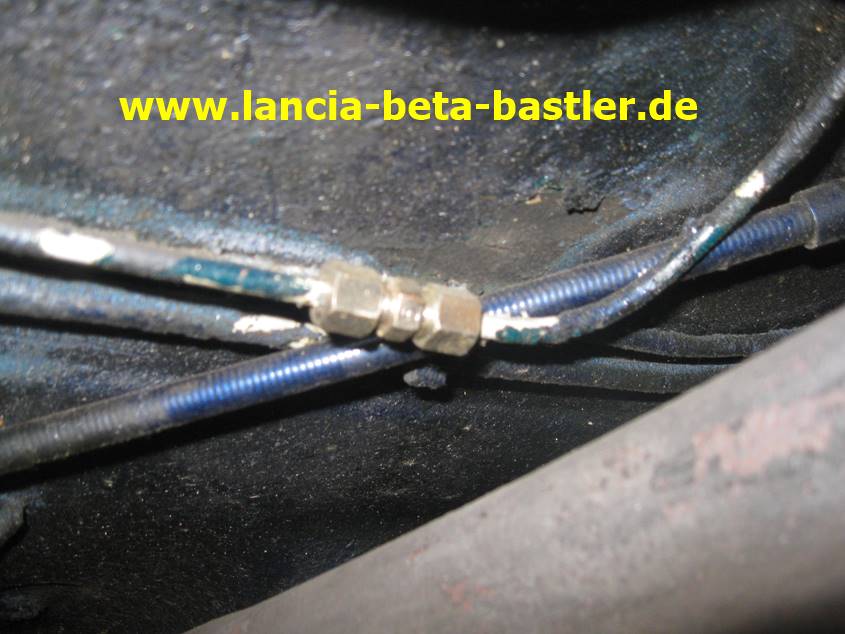

Und so sah die geflickte Bremsleitung dann aus. Es wundert mich nicht, das die Bremsleitung an dieser Stelle durchgerostet ist, weil die gerade über dem Auspuffrohr liegt.  Sie ist der Hitze vom Auspuff ausgesetzt und dabei kann die schützende Kunststoffschicht sich lösen und die Bremsleitung ist dann der Oxidation ausgesetzt. Sie rostet. Aber die zweite Leitung, die Ihr sehen könnt, ist die Benzinrücklaufleitung. Diese Benzinleitung ist auch extrem korrodiert. Das Handbremsseil wird auch durch die Hitze in Mitleidenschaft gezogen. Diese Stelle muss ich später besser schützen.

IMG_3126

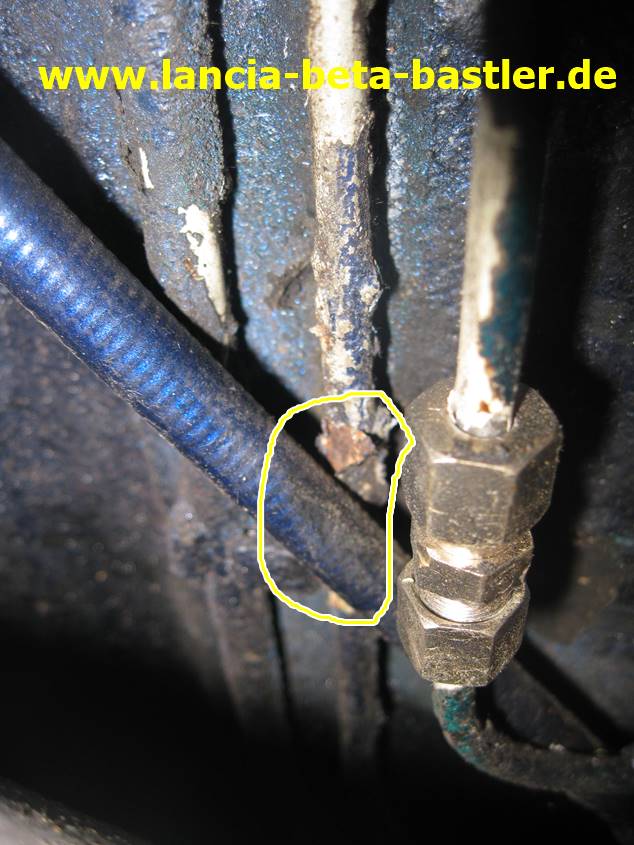

Ja, die Benzinrücklaufleitung ist auch verrostet. Schaut Euch auch mal diese Stelle bei Euren Betas an! Ist nicht lustig, wenn die Bremsleitung durchbricht und Ihr beim Bremsen ins Leere tretet. Oder Benzin auf den heißen Auspuff tropft! Ja, Betas können brennen!

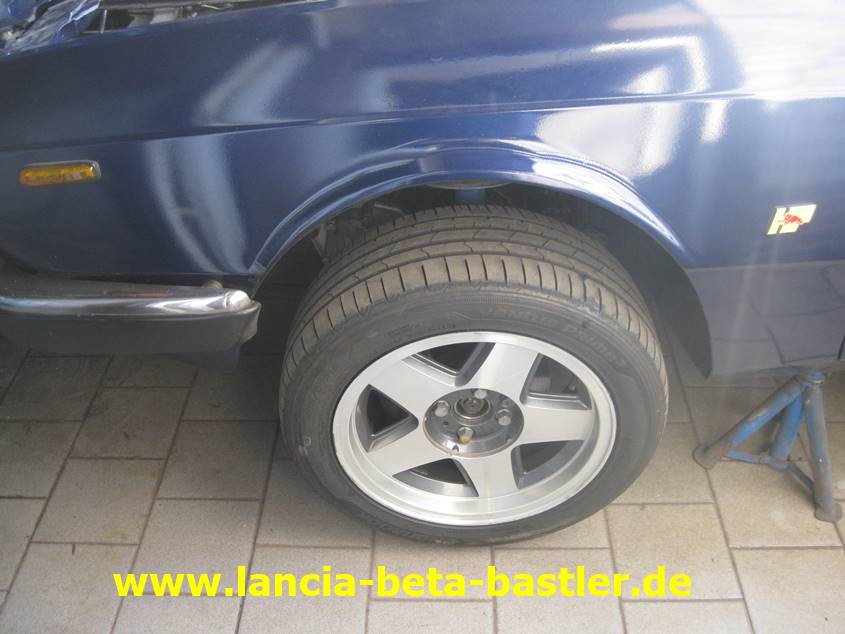

IMG_3128

Das Problem ist aber jetzt, das die gebrochene Bremsleitung in einem Stück verlegt werden muss und es ist beim Beta die längste Leitung. Sie verläuft von vorne vom Hauptbremszylinder in vielen Bögen nach hinten zum Bremsverteiler. Die Arbeit wird nicht lustig, sage ich Euch! Also Auto hochbocken und den linken Vorderreifen demontieren!

IMG_3129

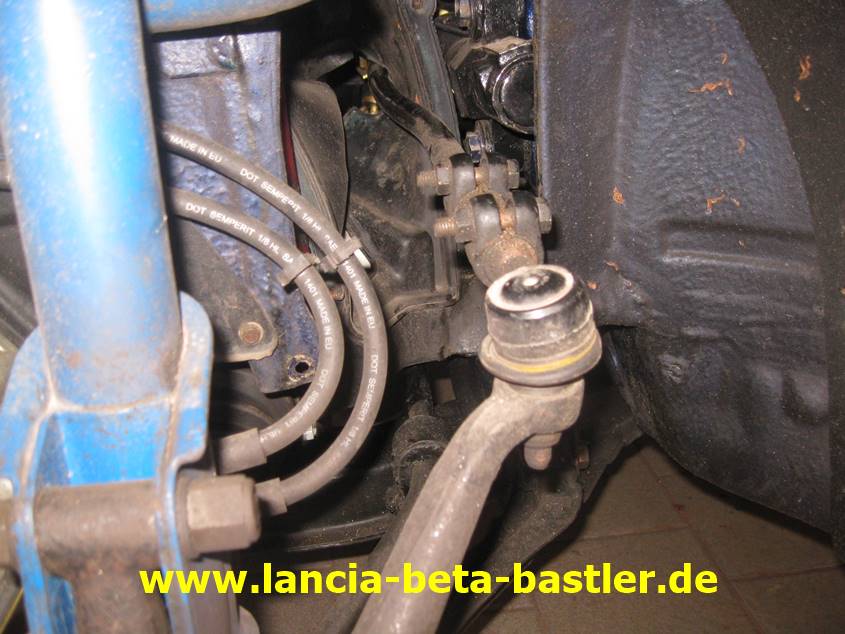

Den Gummischutz von der Lenkung losschrauben und nach hinten drücken.

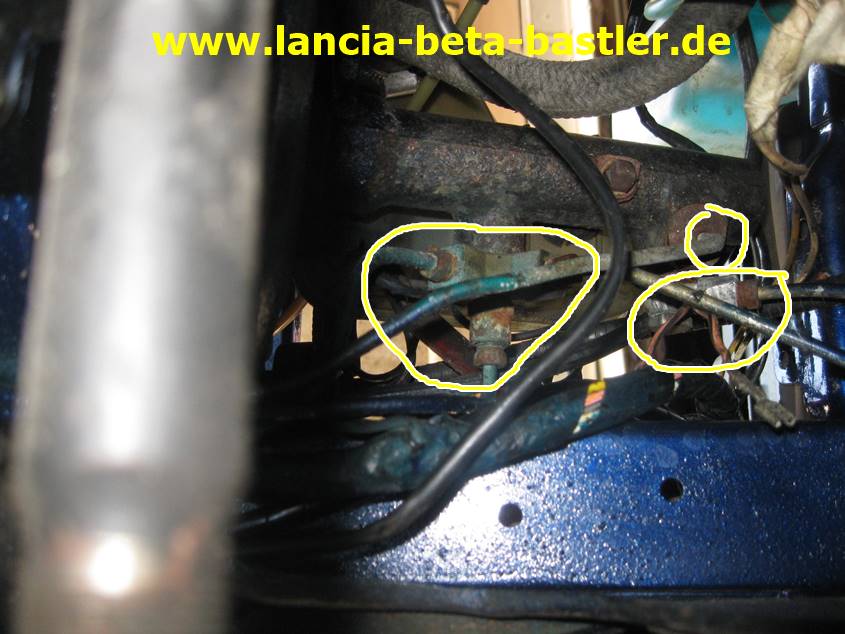

IMG_3133

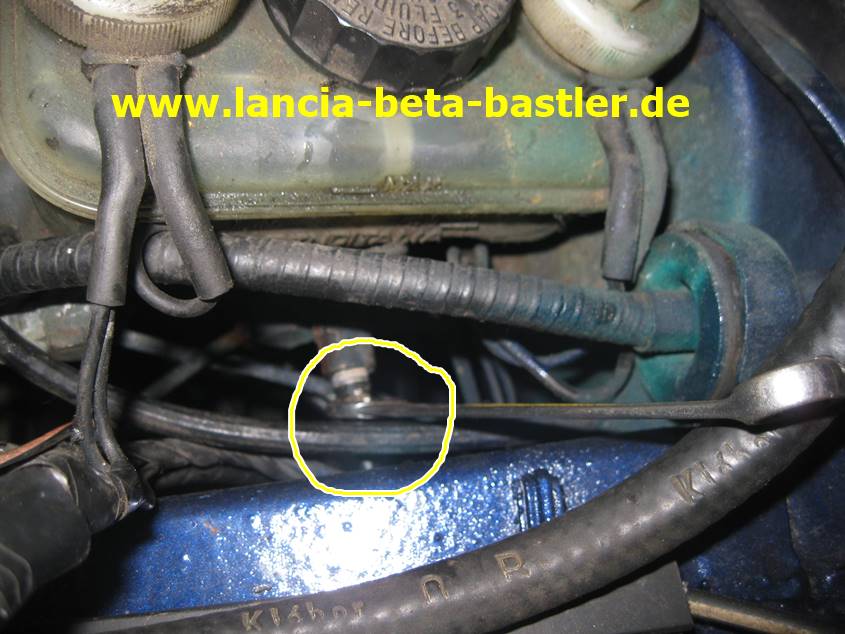

Und jetzt kann ich von unten an die Bremsleitung kommen und den Verlauf anschauen. Aber welcher Anschluß ist die Bremsleitung die nach Hinten führt. Es ist der linke untere Anschluß auf dem Bild!

IMG_3135

Ich schraube die Bremsleitung los. Besser ist es aber, gleich den Hauptbremszylinder auszubauen, weil  man kaum Platz hat, die Bremsleitung zu entfernen. Wie man den Hauptbremszylinder ausbaut könnt Ihr in meinem Bericht nachlesen: Hauptbremszylinder überholen

IMG_3136

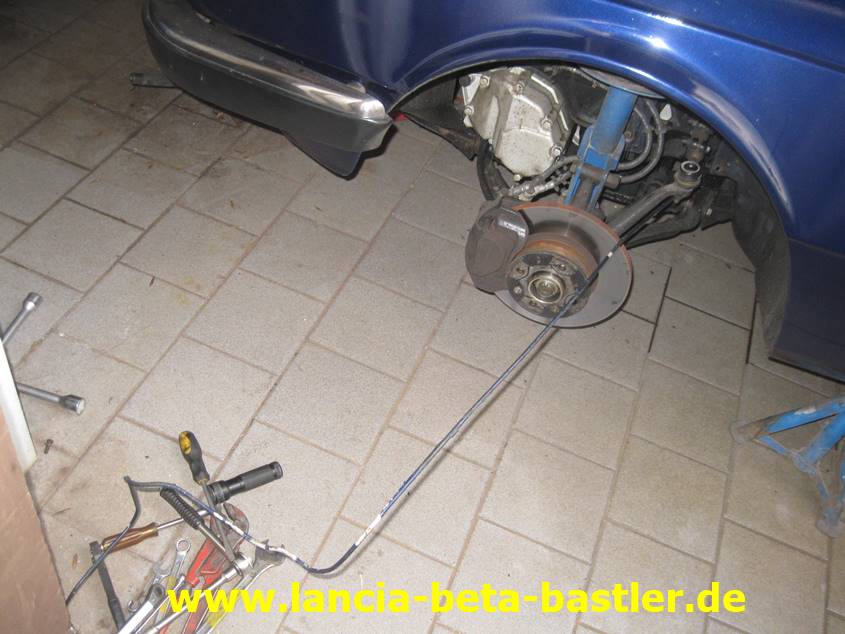

Die Bremsleitung ist gelöst und ich ziehe sie seitlich heraus!

IMG_3137

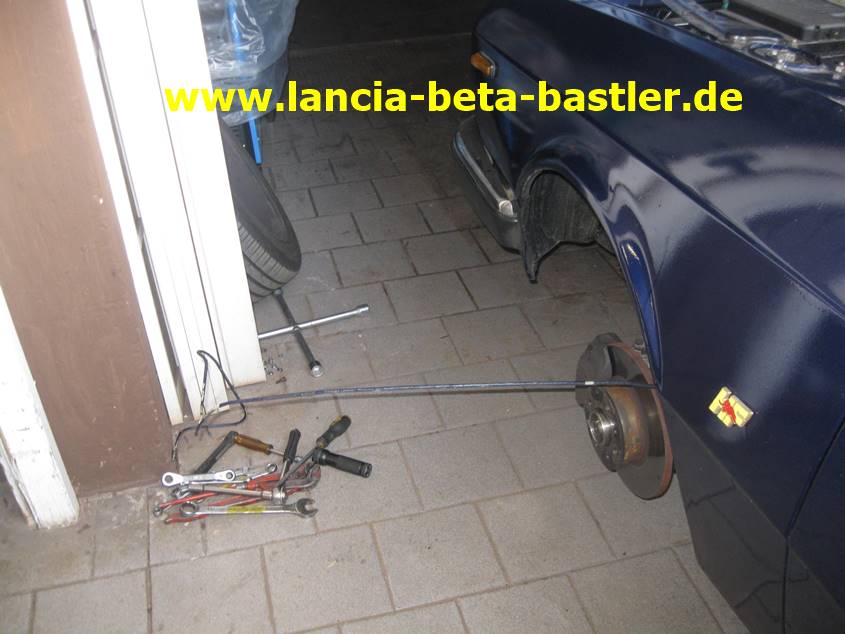

Die Bremsleitung ist fast 4m lang und viel Platz habe ich in meinem Hof nicht, wie man sehen kann!

IMG_3138

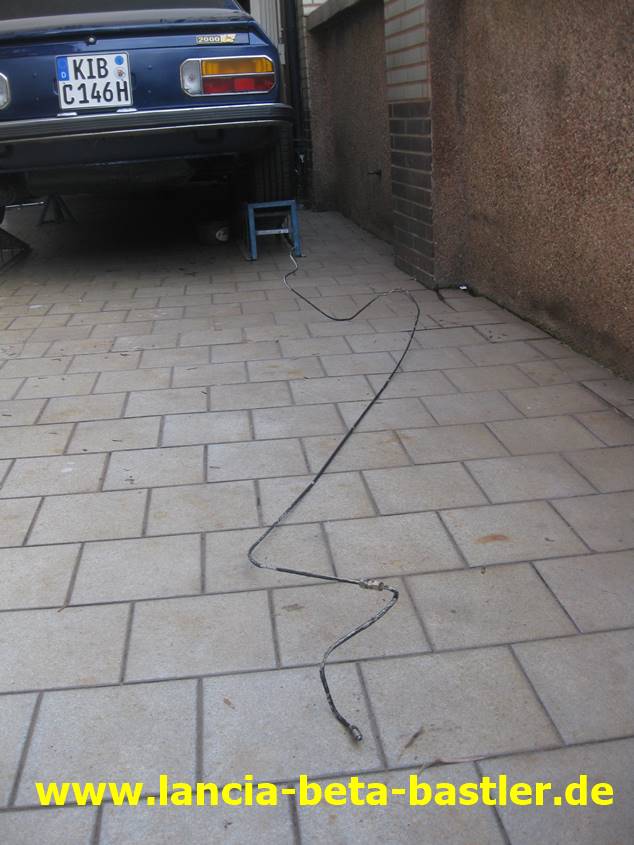

Was für eine lange Leitung! Naja, das Ausbauen ging ja, aber eine Neue anfertigen und die wieder einbauen?

IMG_3139

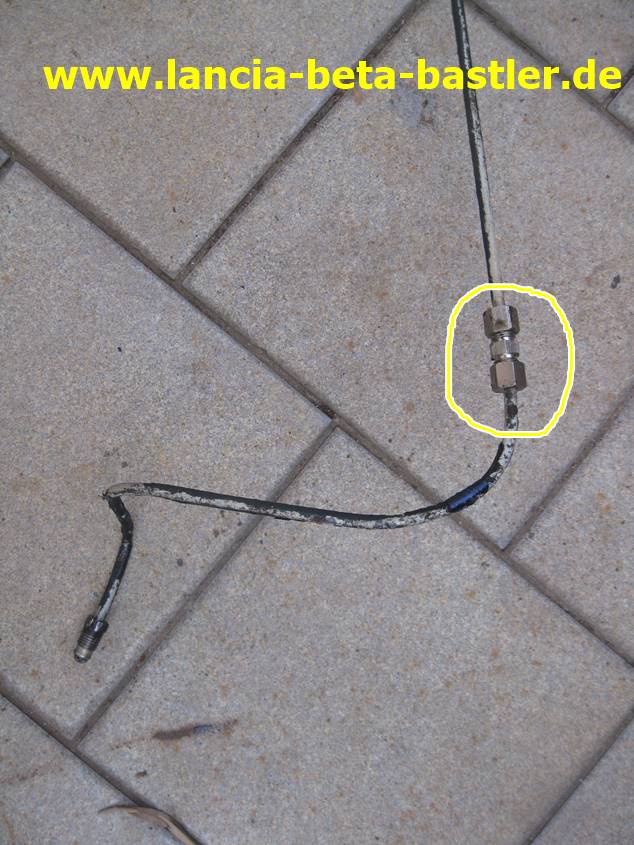

Und nur wegen diesem Teil muss Alles neu gemacht werden! Wie mir mein TÜV Prüfer gesagt hat! Bremsleitung stückeln ist verboten! Sie muss in einem Stück verlegt sein!

IMG_3215

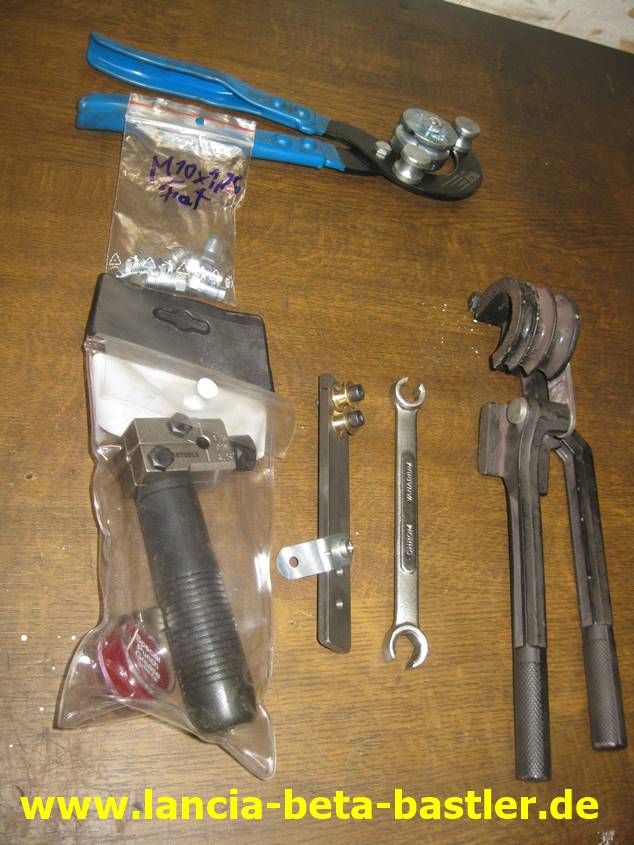

Und dieses Werkzeug sollte man vor der Reparatur kaufen. Ein Bördelgerät, Biegezange oder Biegevorrichtung, Bremsleitungsschlüssel SW10, Bremsleitungsschrauben M10x1,25 und 5m Bremsleitung Durchmesser 5mm. Kostet Alles nicht so viel!

IMG_3171

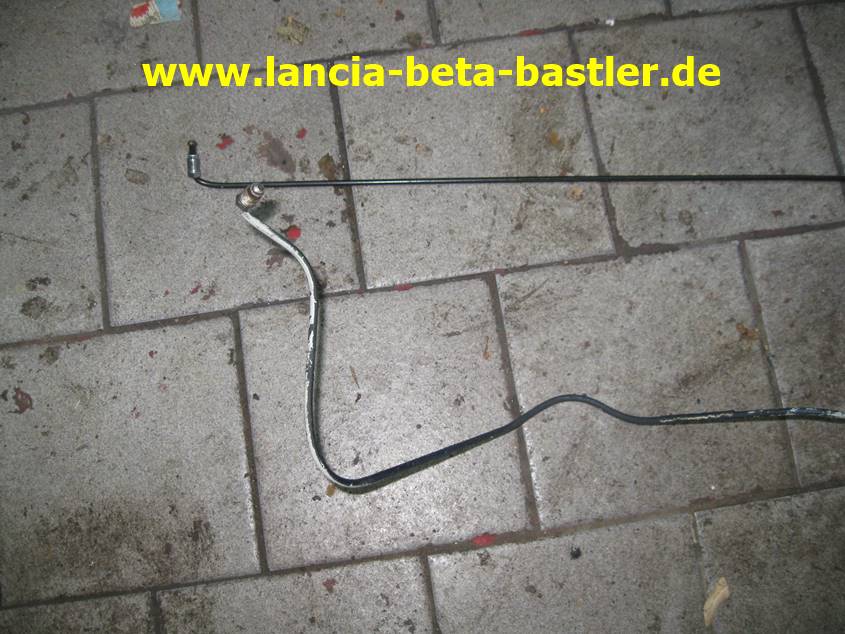

Ich fange vorne an der Stelle vom Hauptbremszylinder an. Eine kurze 90° Biegung ist der Anfang. Vergesst aber bloß nicht vorher die Verschraubung drauf zu stecken, vor dem Bördeln. Nach dem Bördeln geht es nicht mehr.

IMG_3172

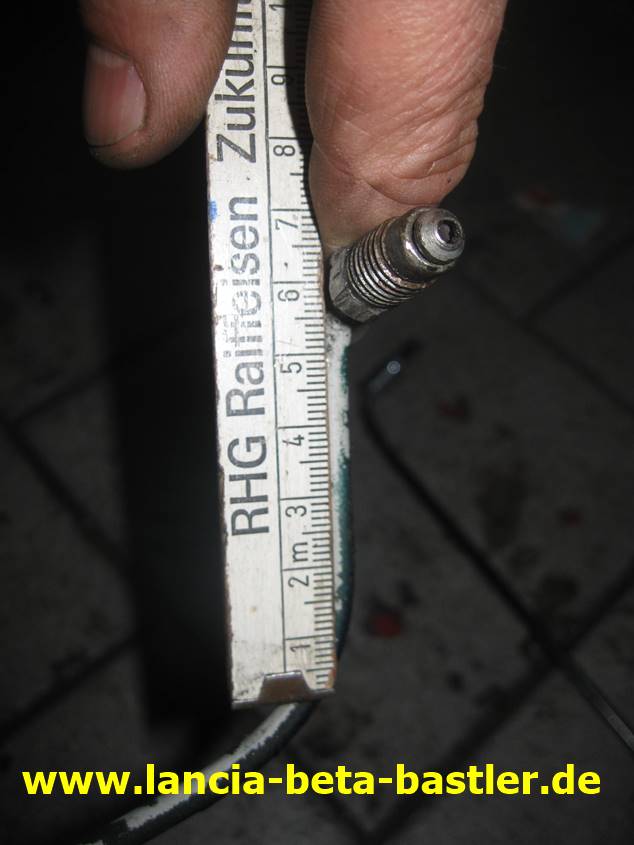

Jetzt messe ich an der alten Bremsleitung den  nächsten Bogen nach.

IMG_3173

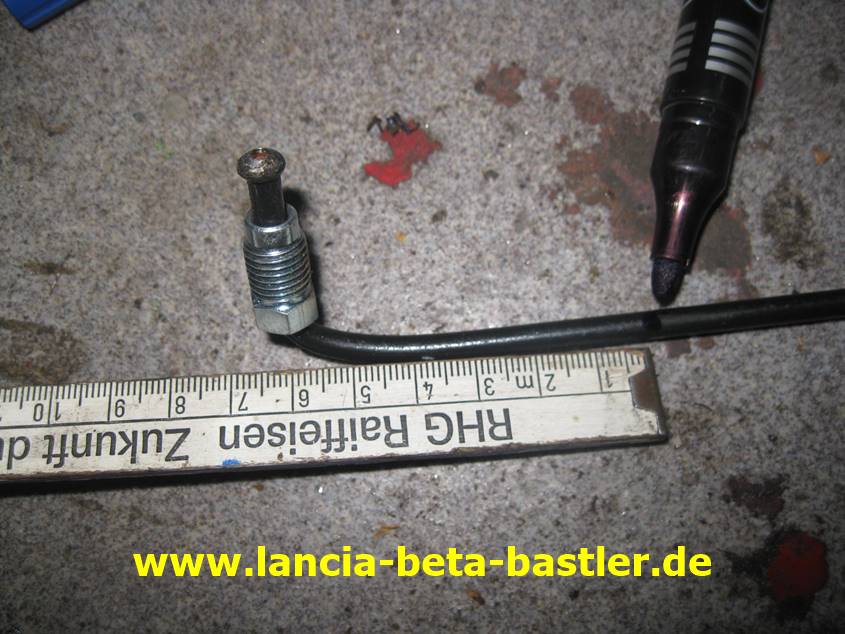

Mit dem Stift das Maß auf der neuen Leitung markieren!

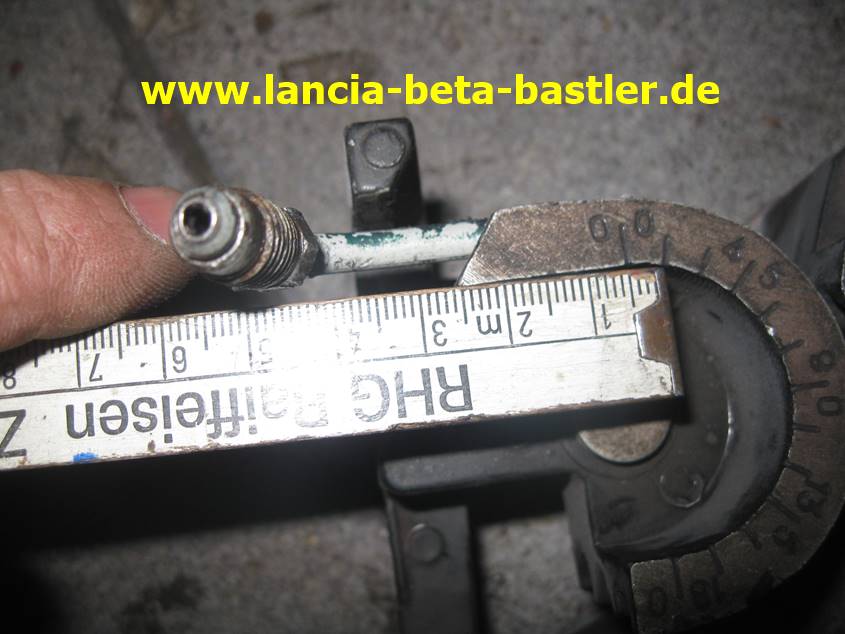

IMG_3174

Mit der Biegezange kann man das Maß und den Biegeradius nochmals kontrollieren.

IMG_3184

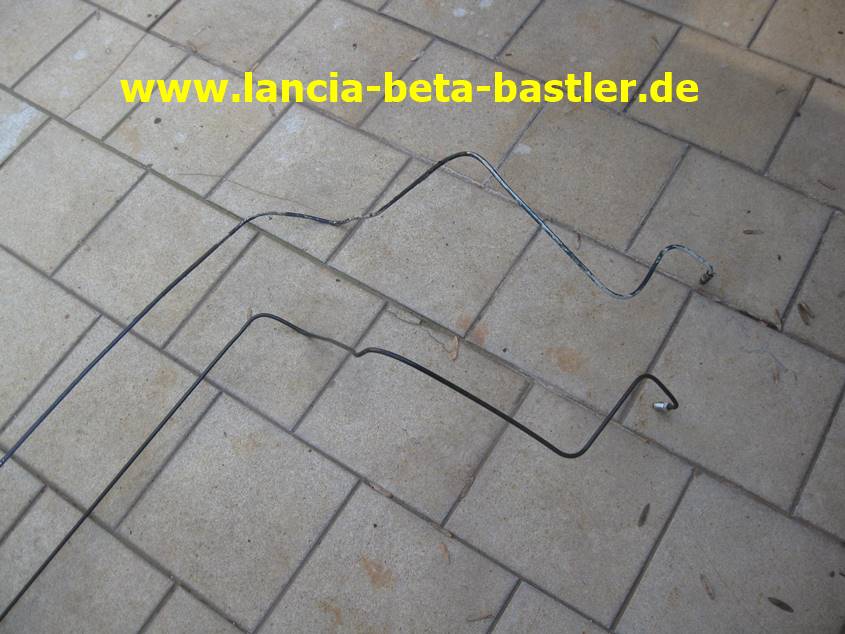

Oben die alte Bremsleitung und unten meine neue Leitung. Meine neue Leitung ist aber noch nicht gekürzt. Das mache ich erst am Schluß, wenn alle Bögen vorhanden sind.

IMG_3185

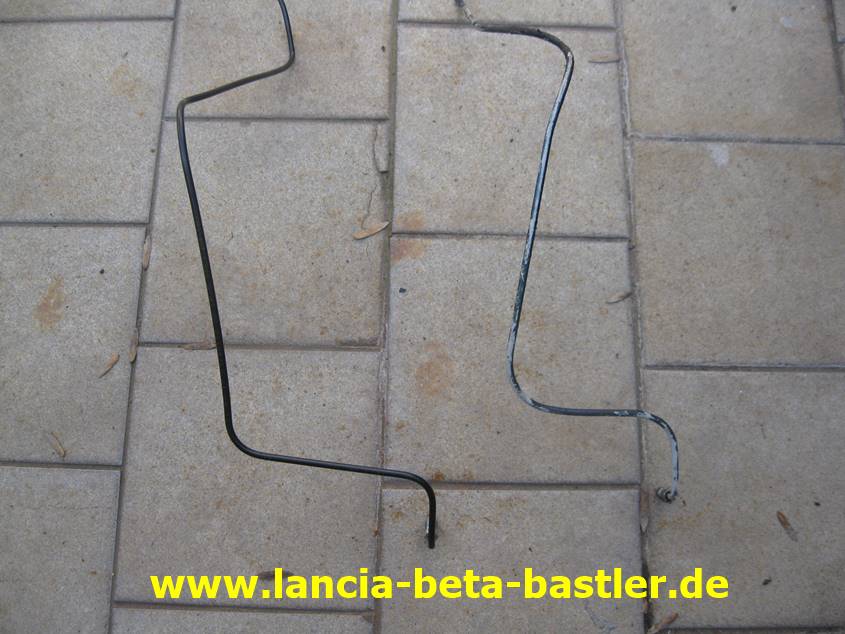

Das obere Teil werde ich als erstes einfädeln zum Hauptbremszylinder.

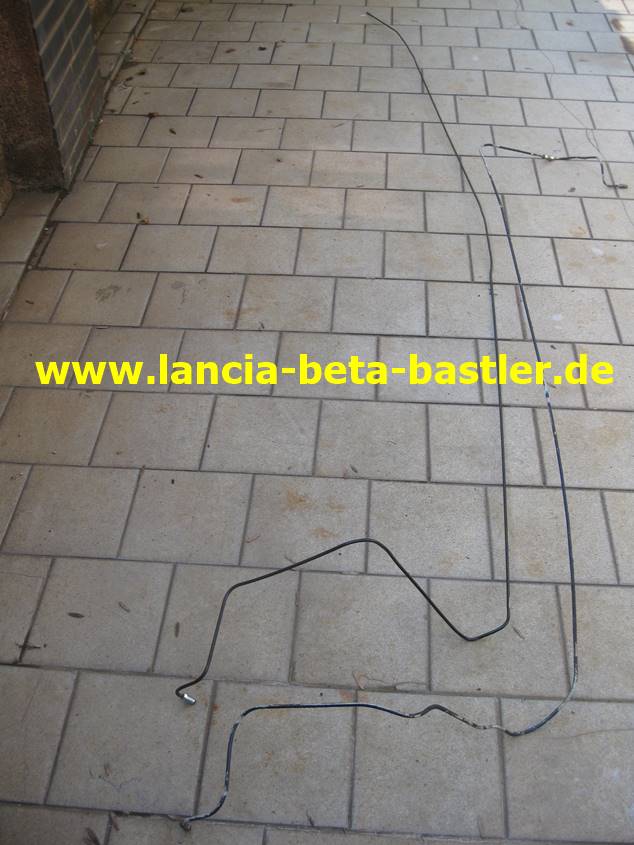

IMG_3186

Das Ende der Leitung ist noch nicht abzusehen. Also, bleibt Alles noch dran!

IMG_3147

Zum Verlegen benötige ich Platz. Also baue ich den Hauptbremszylinder aus!

IMG_3148

Die untere Bremsleitung lässt sich bei gelösten Hauptbremszylinder besser demontieren.

IMG_3192

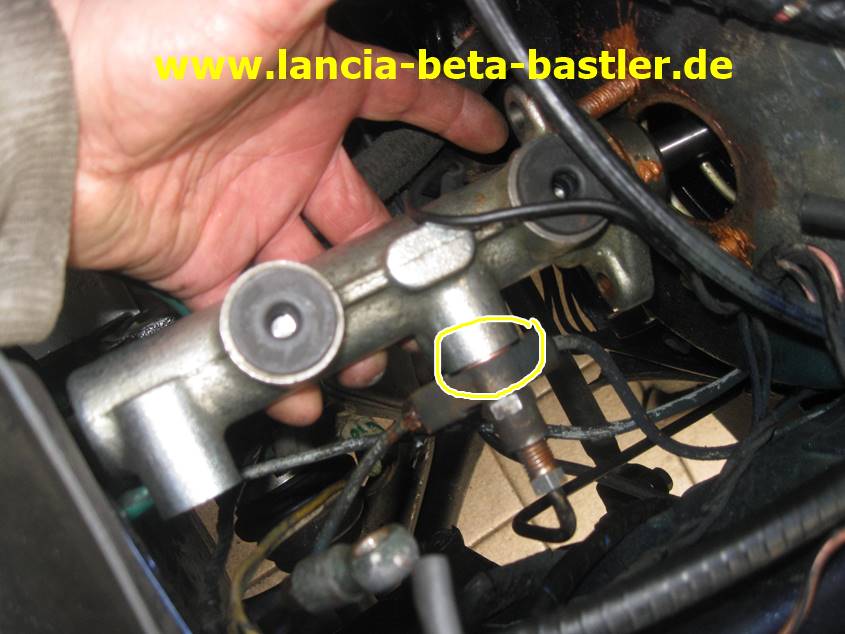

Wenn der Hauptbremszylinder gelöst ist, kann ich meine Bremsleitung auch gut einbauen und verlegen.

IMG_3195

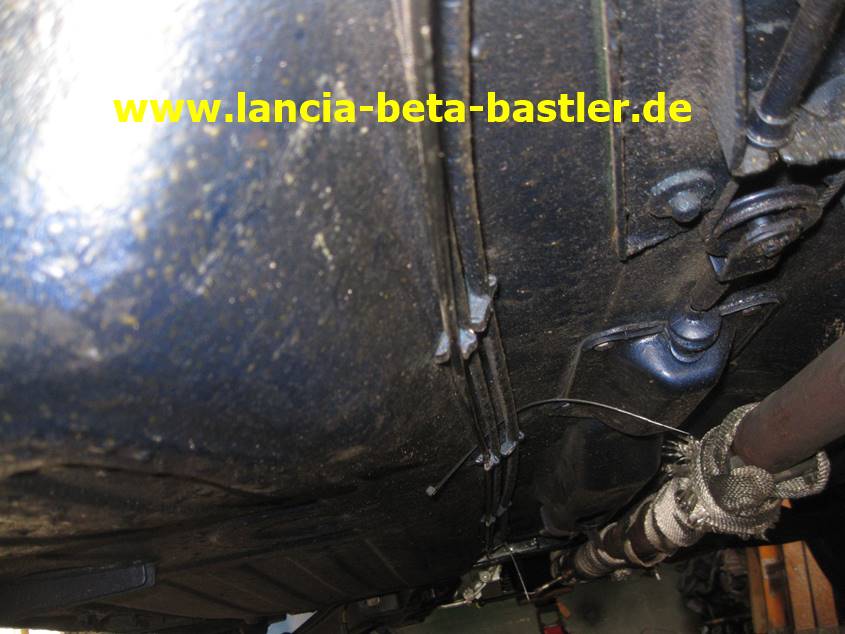

Ich habe es geschafft! Die neue Bremsleitung ist vom Hauptbemszylinder über die Spritzwand verlegt und nun wird sie gerade am Unterboden nach Hinten angepasst!

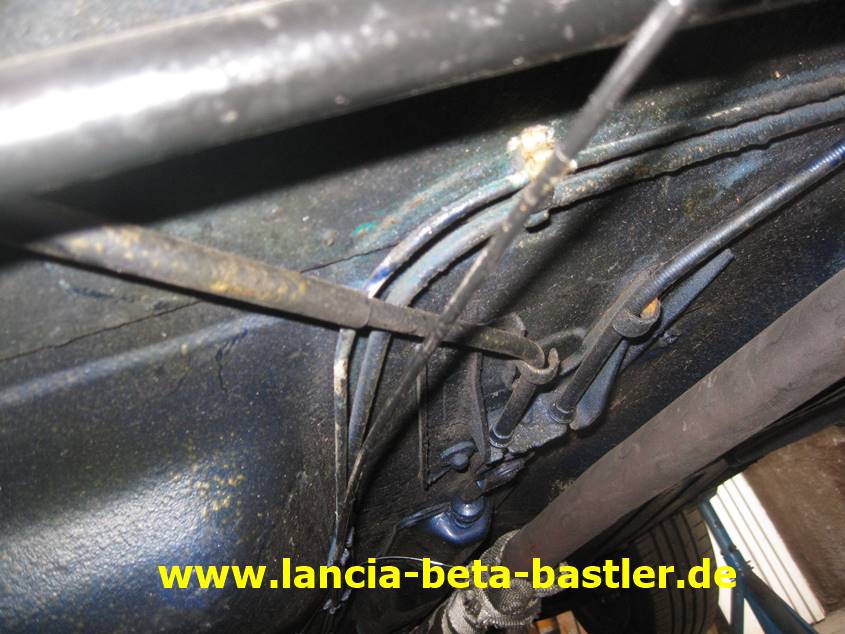

IMG_3196

Okay, ich bin hinten angekommen und muss eine 90° Biegung zu den anderen Leitungen anpassen.

IMG_3197

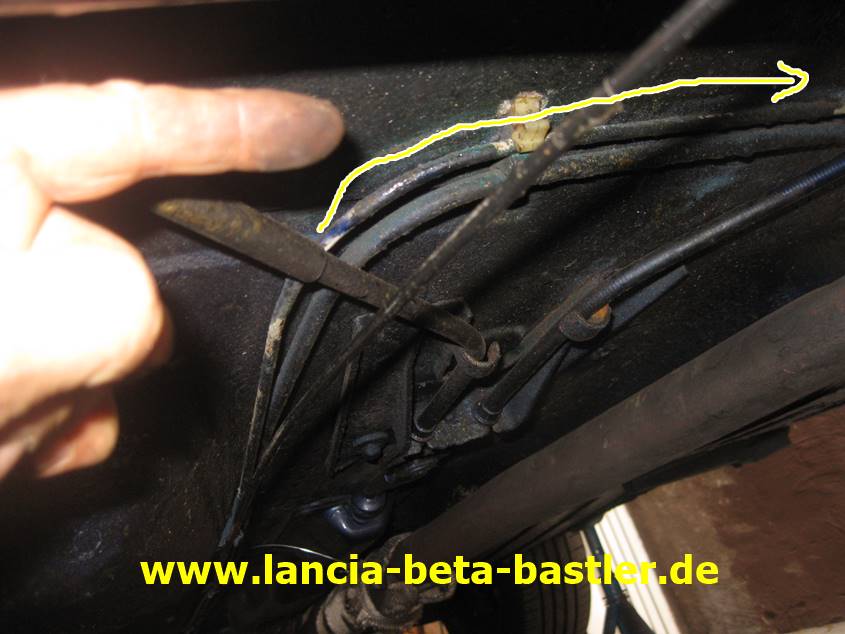

Genau! So muss ich die Leitung biegen!

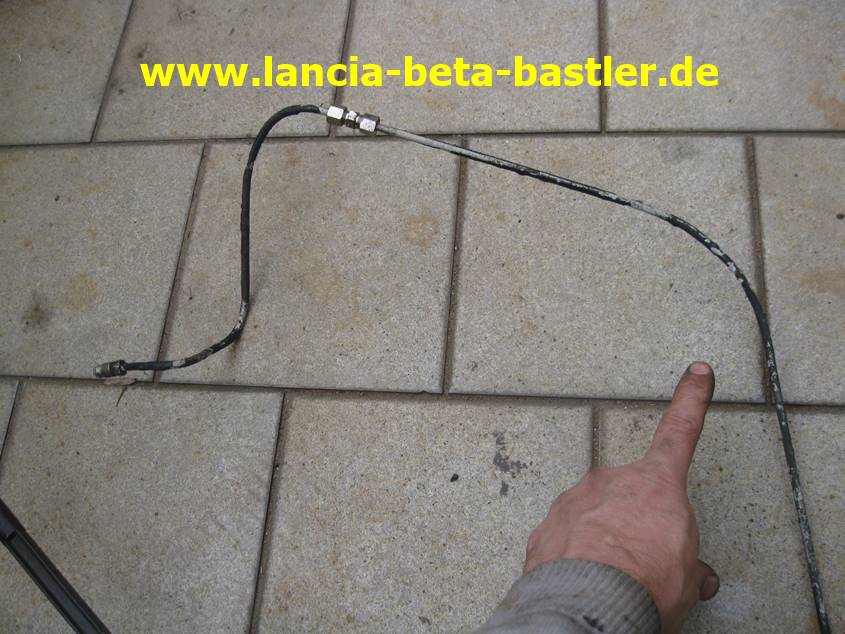

IMG_3198

Das ist die alte Biegung und die muss ich jetzt an meine neue Leitung übertragen.

IMG_3202

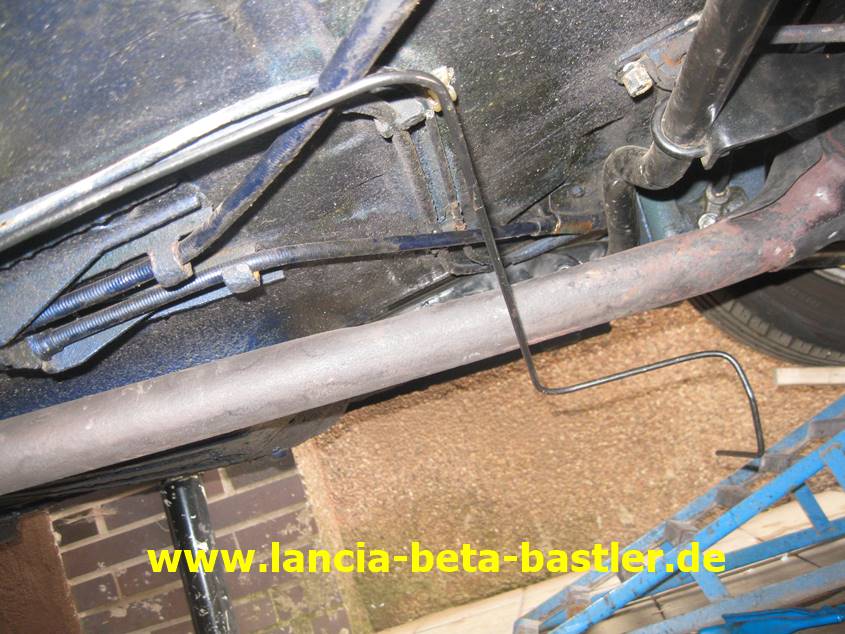

Und nicht nur die eine Biegung habe ich übertragen, sondern auch noch den Rest. Das Ende konnte ich jetzt auch noch etwas kürzen, weil ich jetzt genau absehen kann, wie lang die Leitung sein muss.

IMG_3204

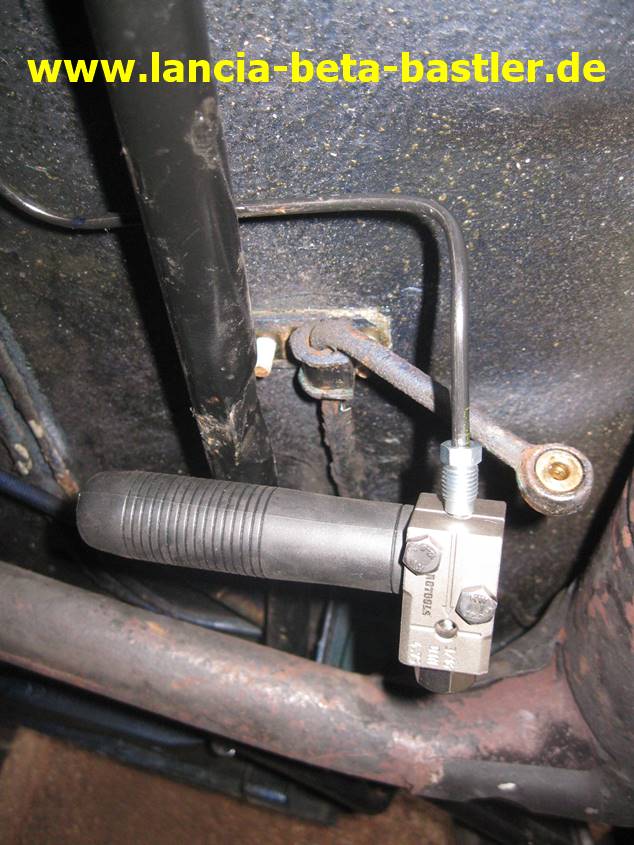

Überwurfmutter aufstecken und mit dem Bördelgerät das Ende der Leitung bördeln.

IMG_3206

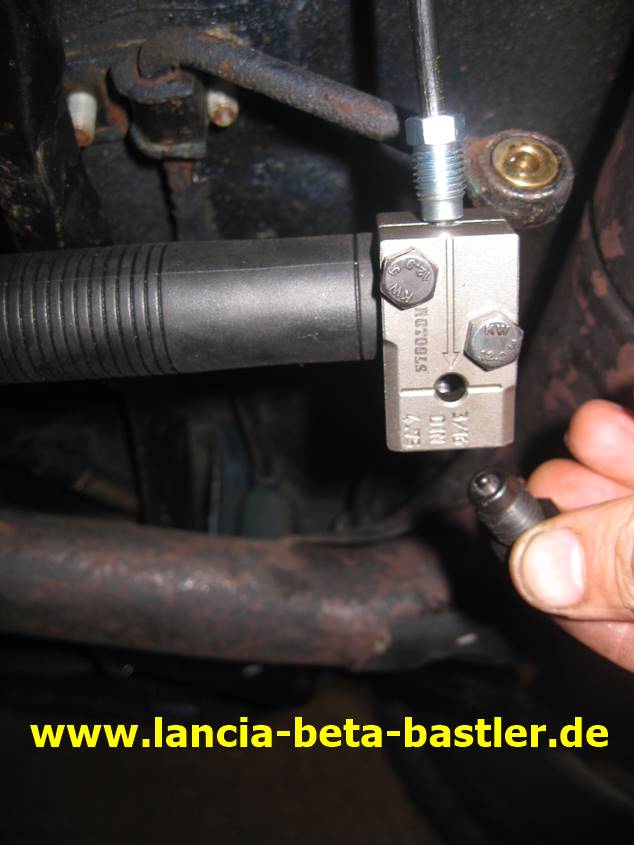

Das billige Handbördelgerät ist nicht schlecht. Erst wird hinten eine Anschlagsschraube montiert. Bis zur Schraube wird die Bremsleitung eingesteckt. Dann wird die Schraube durch diese Formschraube ersetzt!

IMG_3208

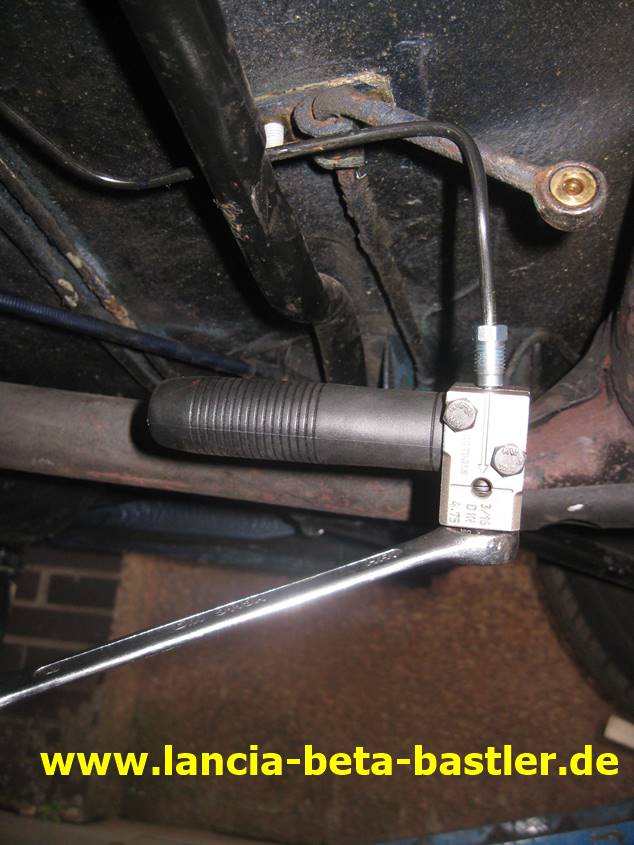

Die Formschraube wird bis zum Anschlag angezogen!

IMG_3209

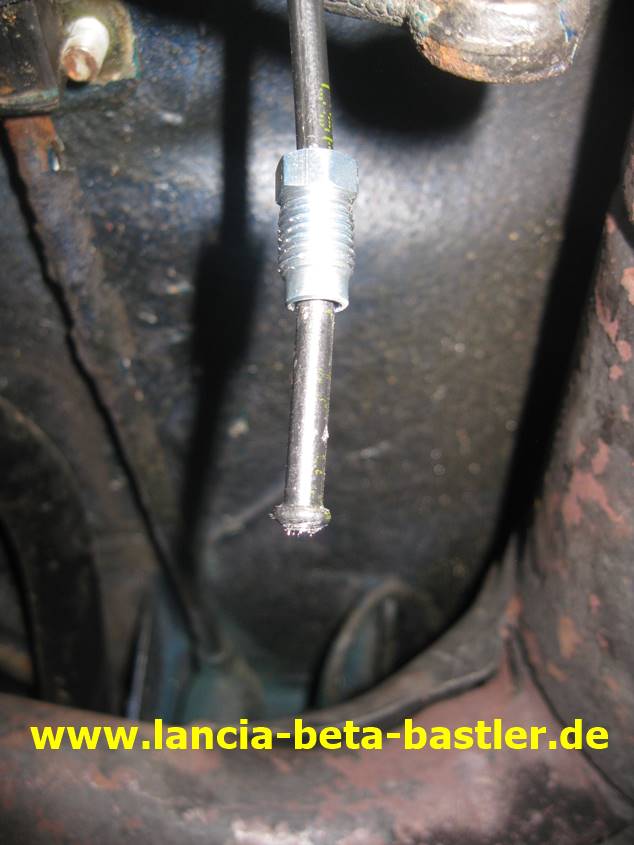

Bördelgerät entfernen und siehe da, ich habe ein umgebördeltes Endstück der Bremsleitung.

IMG_3210

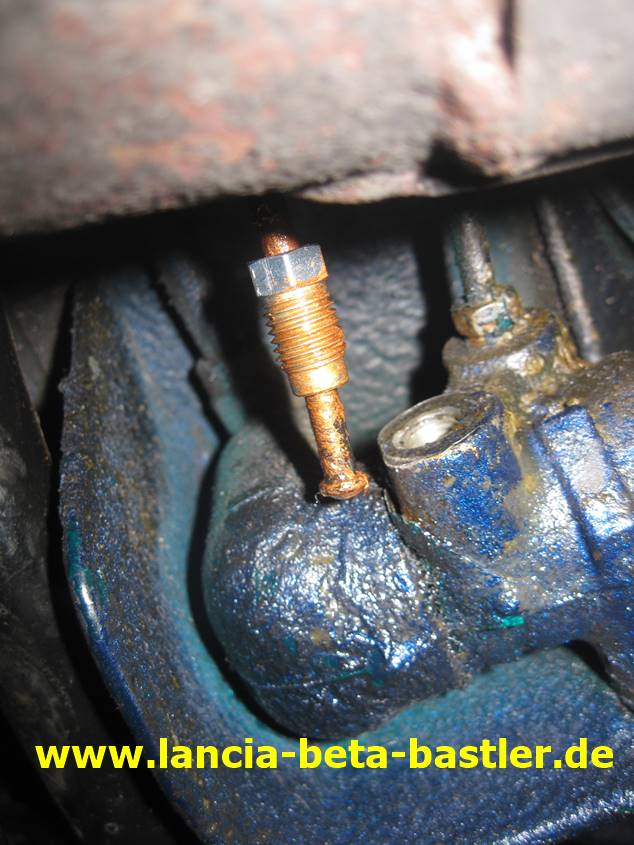

Jetzt noch das Ende der Bremsleitung in den Bremsverteiler montieren.

IMG_3211

Mit Kupferfett schmiere ich noch die Verschraubung ein. So kann ich diese auch nach ein paar Jahren wieder lösen!

IMG_3212

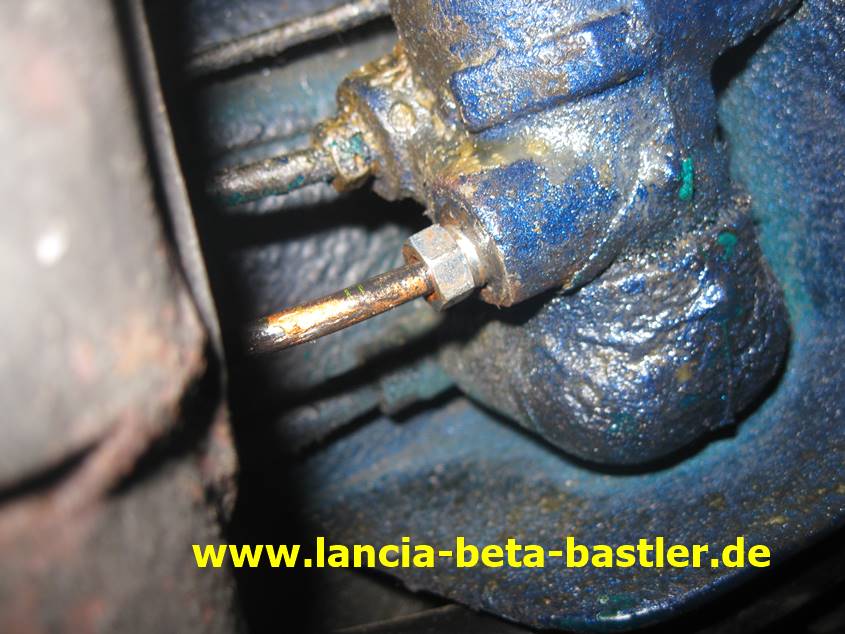

Und festgeschraubt!

IMG_3213

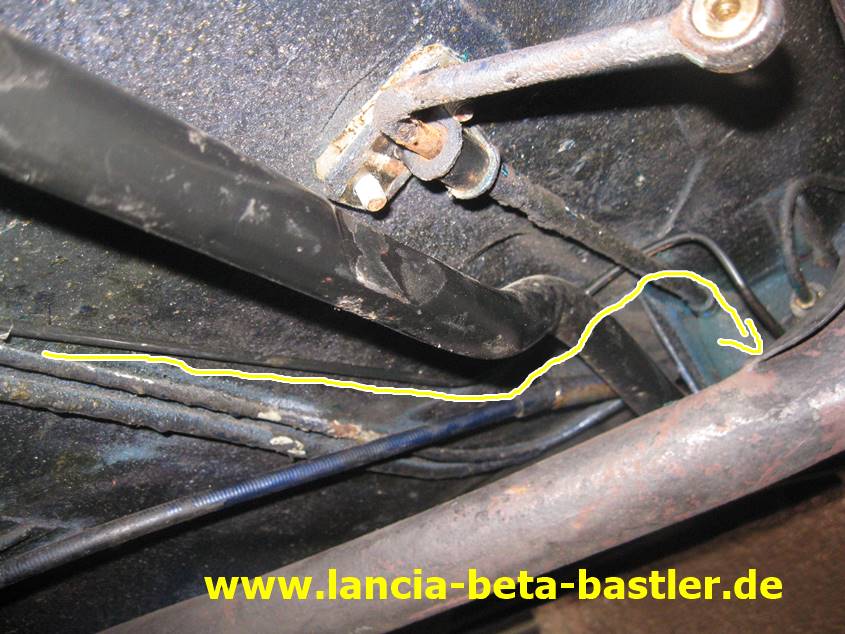

Und so sieht der Verlauf der neuen Bremsleitung aus!

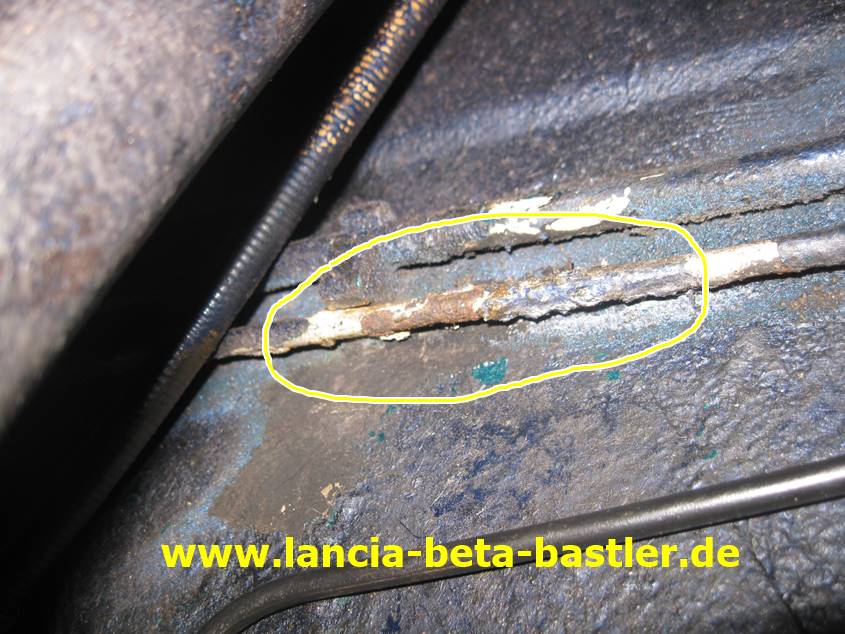

IMG_3216

Aber wie sieht denn die Benzinrücklaufleitung aus. Die ist genauso verrostet, wie die alte Bremsleitung. Den rostigen Teil muss ich entfernen!

IMG_3217

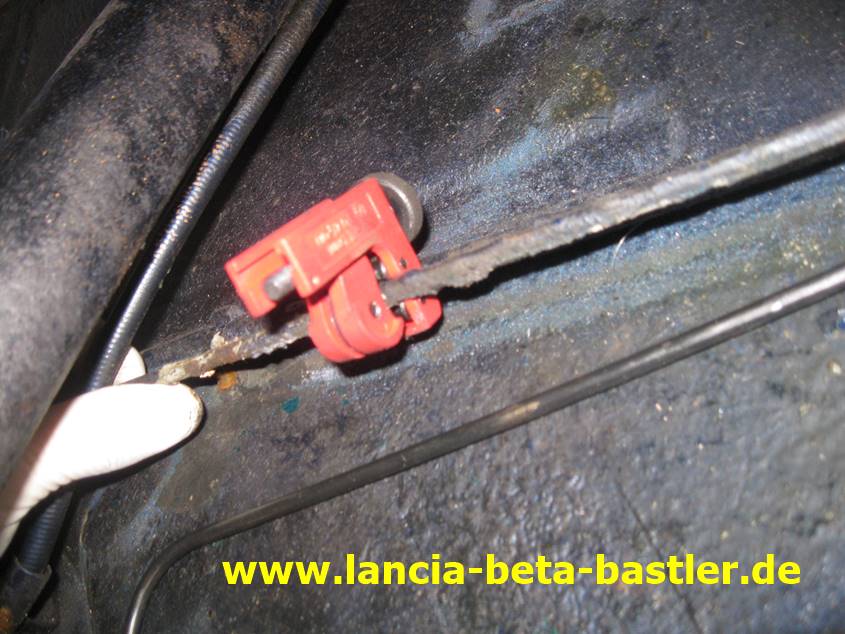

Mit dem handlichen Rohrschneider kann man schnell die Leitung trennen.

IMG_3218

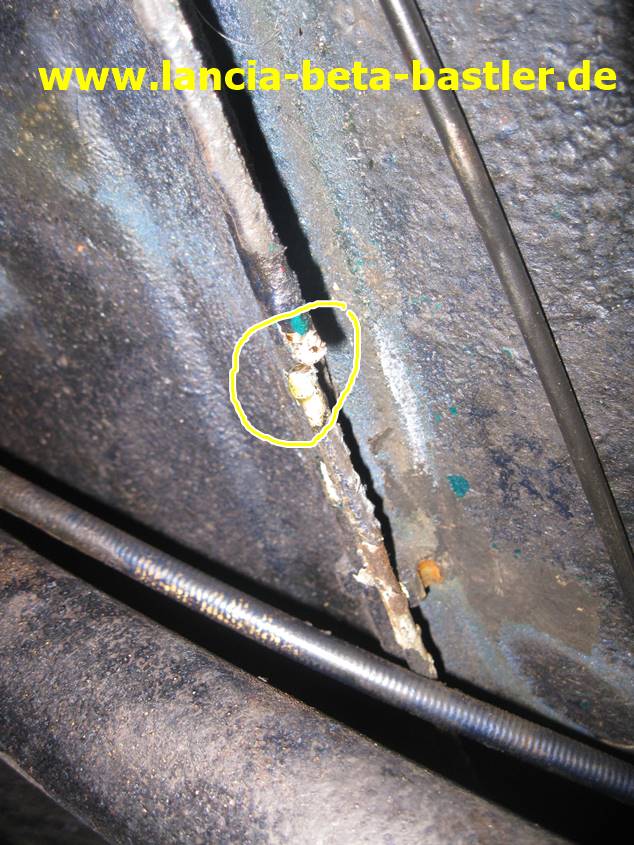

Ruckzuck durchgeschnitten. Diese Benzinleitung werde ich nicht komplett ersetzen, sondern schneide nur die schadhafte Stelle raus und verbinde wieder die Leitung mit einem Benzinschlauch.

IMG_3219

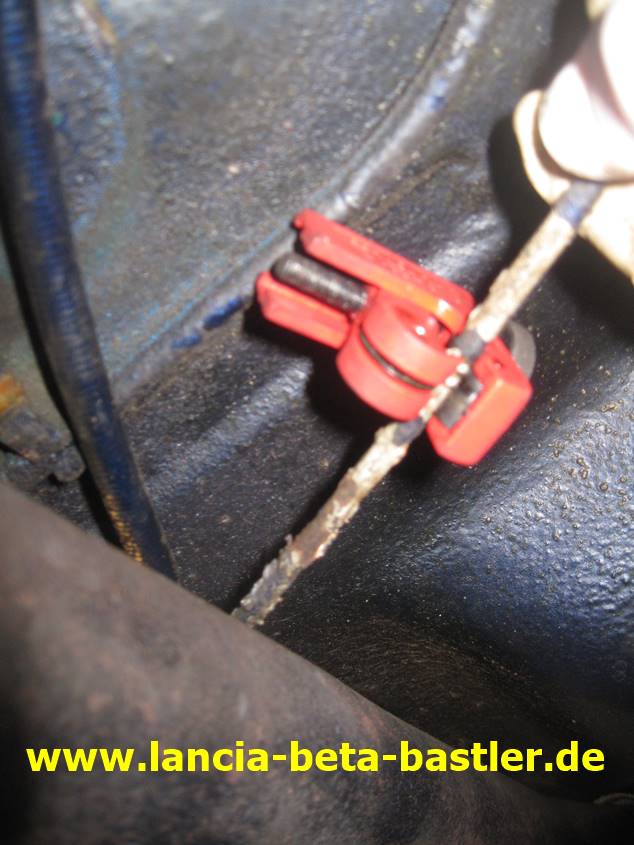

Jetzt das rostige Stück herausschneiden!

IMG_3220

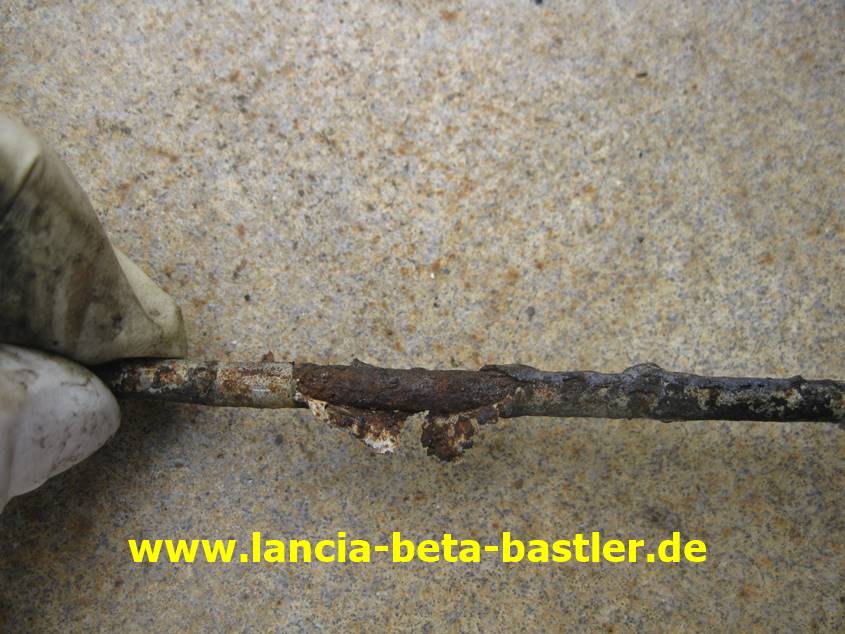

Es wurde Zeit die Leitung zu entfernen. Lange hätte sie nicht mehr durchgehalten, dann wäre mir das Benzin auf den Auspuff getropft!

IMG_3222

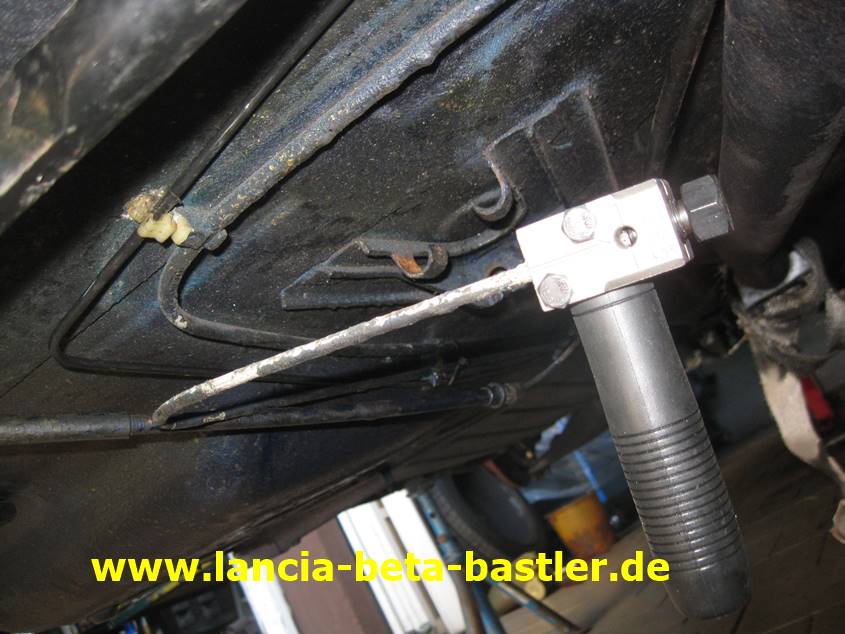

Die Enden der Benzinrücklaufleitung bördel ich um. So entsteht eine Wulst und dadurch hält der Benzinschlauch besser auf der Leitung.

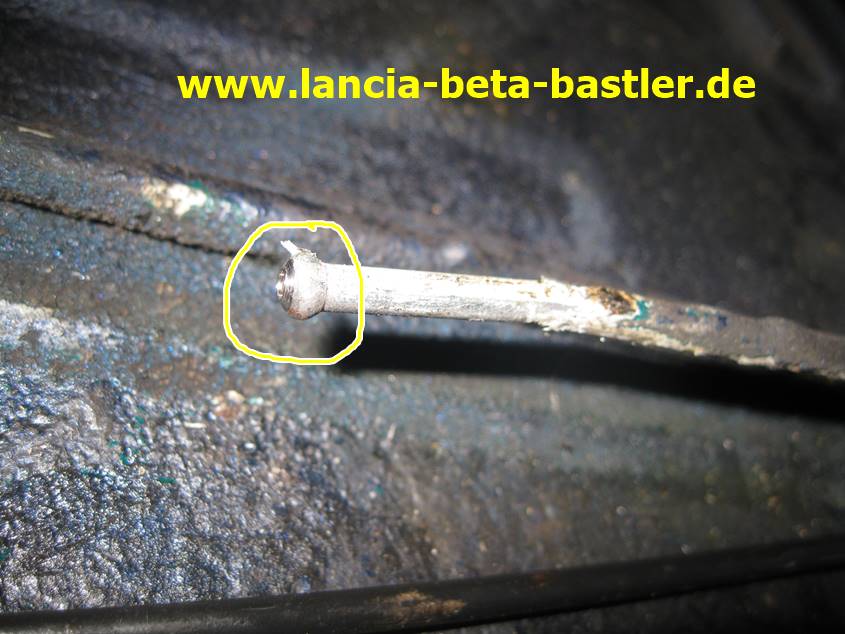

IMG_3223

Perfekt!

IMG_3225

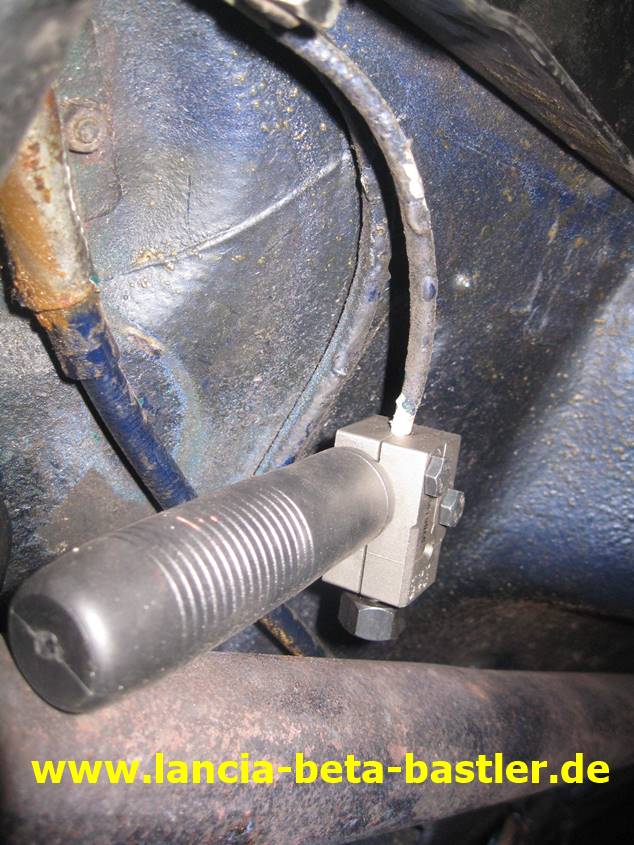

Das andere Ende wird auch gebördelt!

IMG_3226

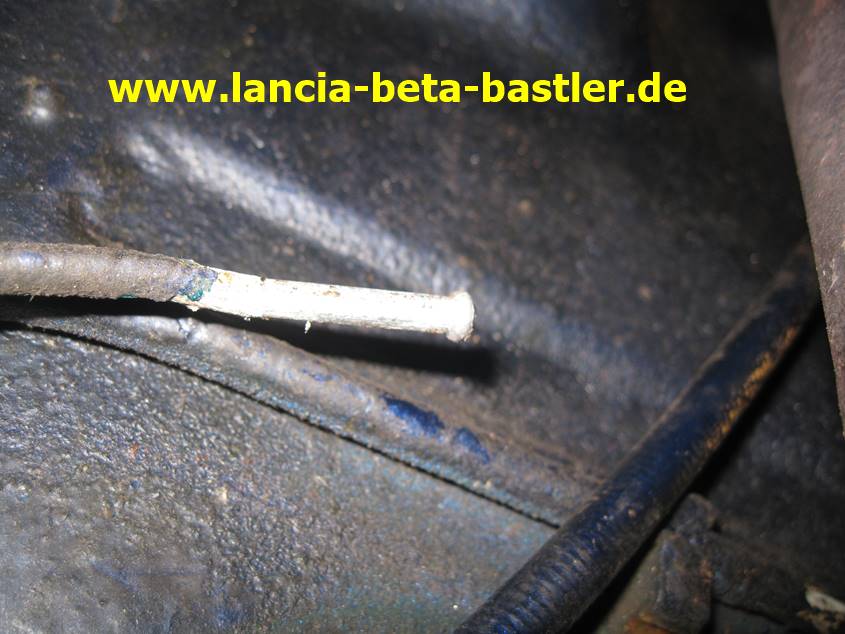

Auch gut!

IMG_3227

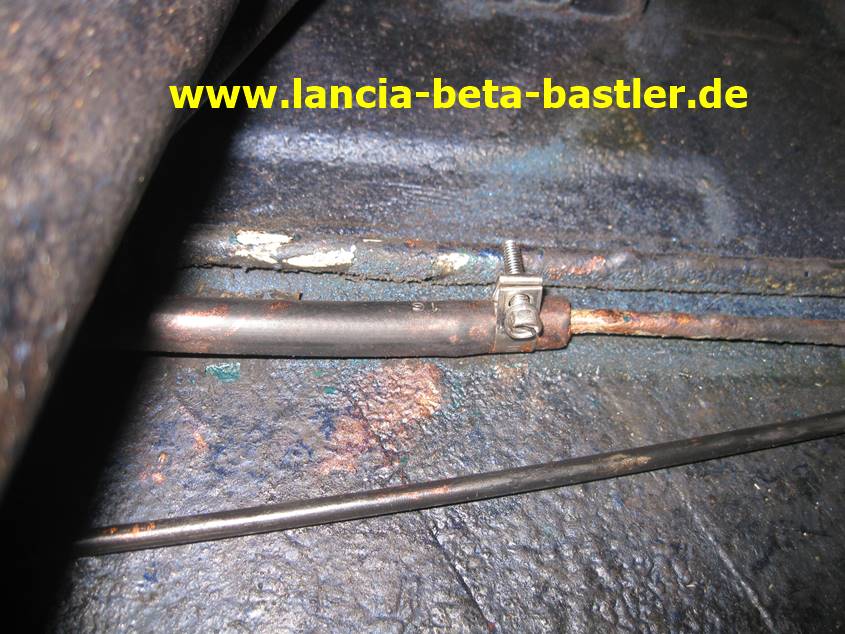

Jetzt einen Benzinschlauch mit einer Schelle draufschieben!

IMG_3228

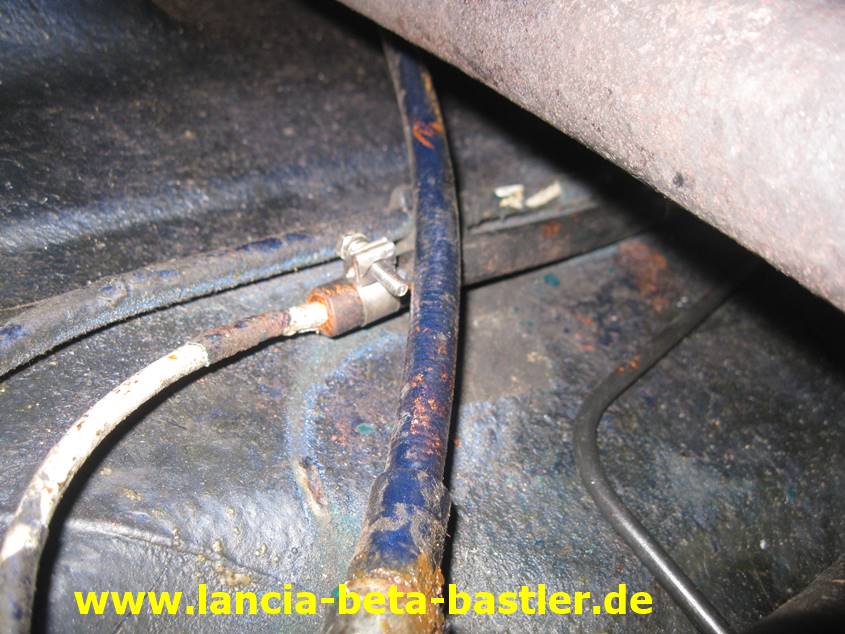

Und die Verbindung ist wieder hergestellt!

IMG_3229

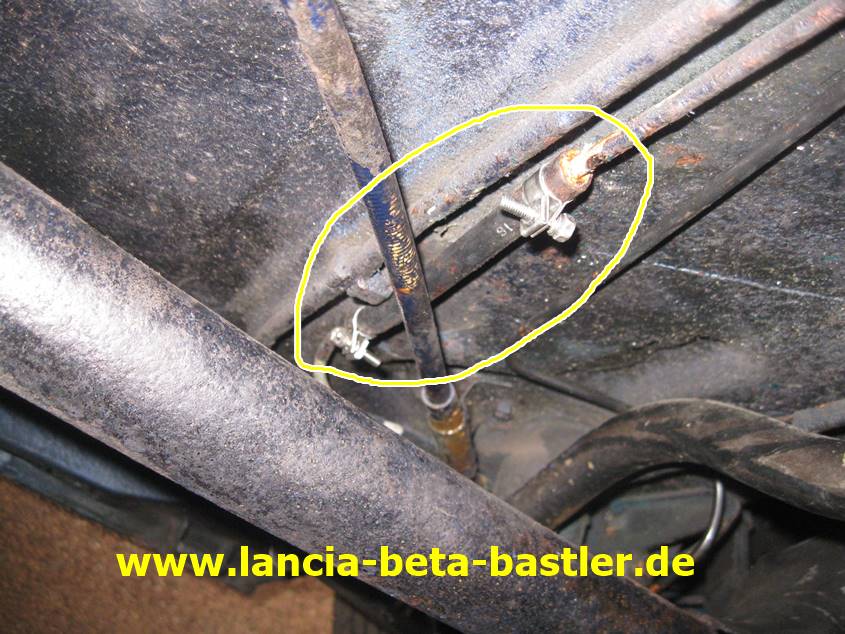

Das war nur ein kurzes Stück, ist aber so wieder dicht. Aber was für mich die Sache gefährlich macht, ist die Nähe zum Auspuff!

IMG_3231

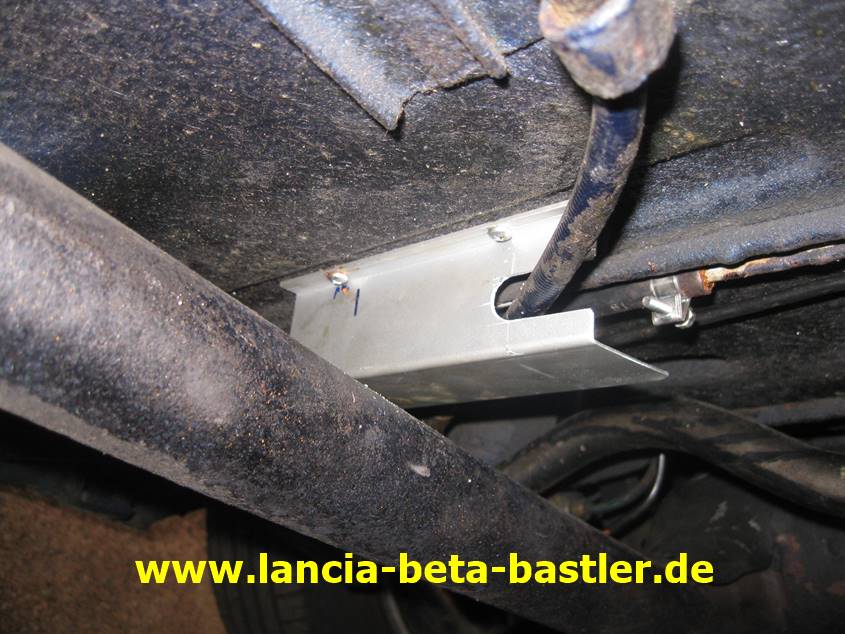

Ein Aluwinkelblech montiere ich als Hitzeschutz über den Auspuff!

IMG_3232

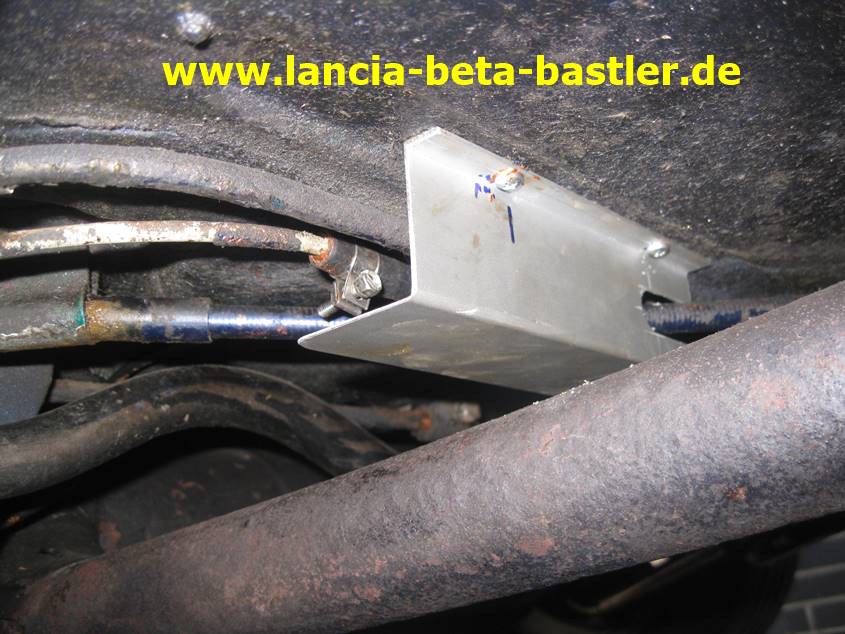

In das Blech habe ich eine Aussparung für das Handbremsseil eingearbeitet.

IMG_3233

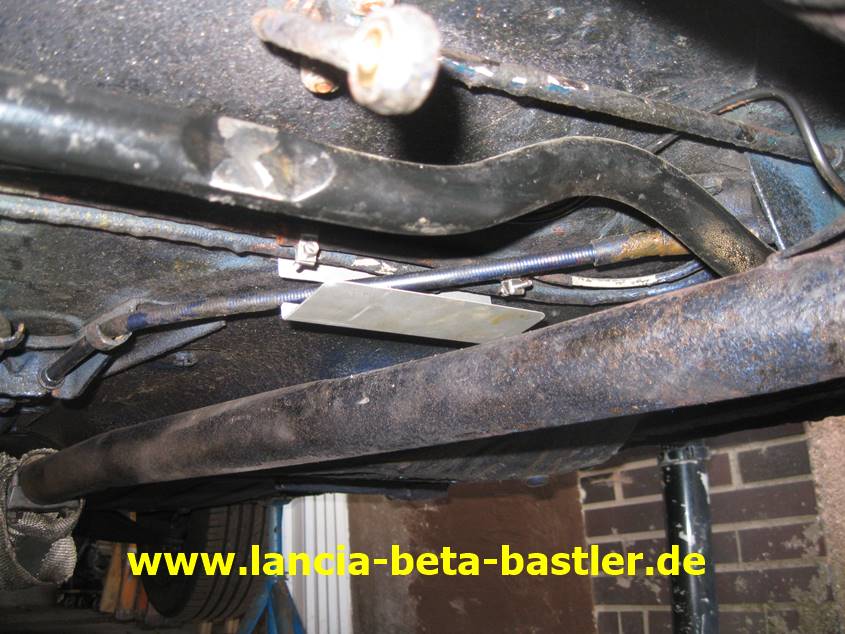

Das Blech sprühte ich noch mit Auspufflack schwarz ein.  So ist die neue Bremsleitung, die Benzinleitung und das Handbremsseil vor Hitze und Korrosion geschützt!
