Christine, die böse Beta Berlina Limousine von Peter J.

Kennt Ihr noch den Horrorfilm von Stephen King aus dem Jahre 1983 “Christine?” Nicht? Okay, ich erkläre Euch kurz einmal die Handlung. Ein junger Mann, der sich nichts zutraut und immer von den anderen gehänselt wird, kauft sich auf dem Schrottplatz einen Oldtimer. Leider weiß er nicht, das der Oldtimer schon mehrere Vorbesitzer ins Grab gebracht hat. Er restauriert den Oldtimer mit viel Liebe und nennt ihn “Christine!” Als ein paar neidische Jungs nachts in die Garage einbrechen und den Wagen demolieren, erwacht Christines Eigenleben auf und repariert sich selbst. Der Oldtimer jagd die Jungs und ermordet sie. Der Charakter des Besitzers verändert sich zum Bösen und zwar jedesmal, wenn er mit Christine fährt. Seine Freundin kann ihn aber aus seinem Wahn zurück holen und beide wollen Christine zerstören. Das Auto merkt dies und es kommt zum Endkampf zwischen Christine und ihrem Besitzer. So in etwa ist die Story vom Horror Film. Aber was hat dies mit der Lancia Beta Limousine von Peter John zu tun?

Peter J. hat eine Beta Berlina die auch  ein horrorartiges Eigenleben an den Tag legt. Aber am Besten erzähle ich Euch diese Geschichte von Anfang an!

Peter  hat eine schön gepflegte 1600 Lancia Beta Limousine. Auf meiner HP fand er eine Anhängerkupplung die er bei mir erwarb. Er restaurierte die Anhängerkupplung und kam bei mir mal vorbei, weil sein Standgas nicht einstellbar war. Übrigens stellte ich vom Peter drei Vergaser auf meinem Beta Coupe mit Hilfe meines Messsystems optimal ein. Damit lief zum Beispiel sein Beta Spider optimal, seine Limo zwar auch, aber er hatte kein Standgas.

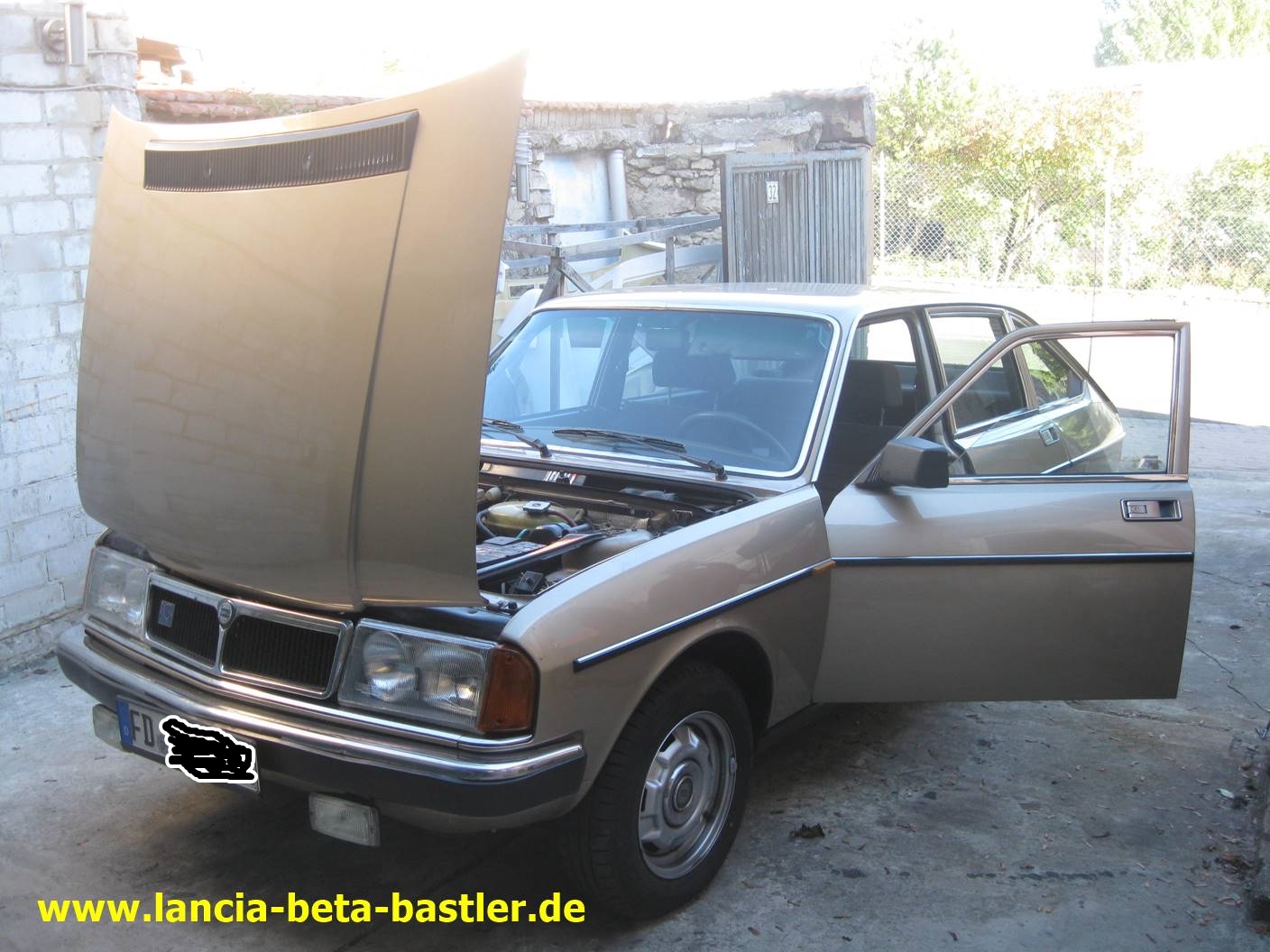

Lancia Beta Berlina vorne

Und das ist die schöne 1600 Beta Berlina von Peter .

IMG_1157

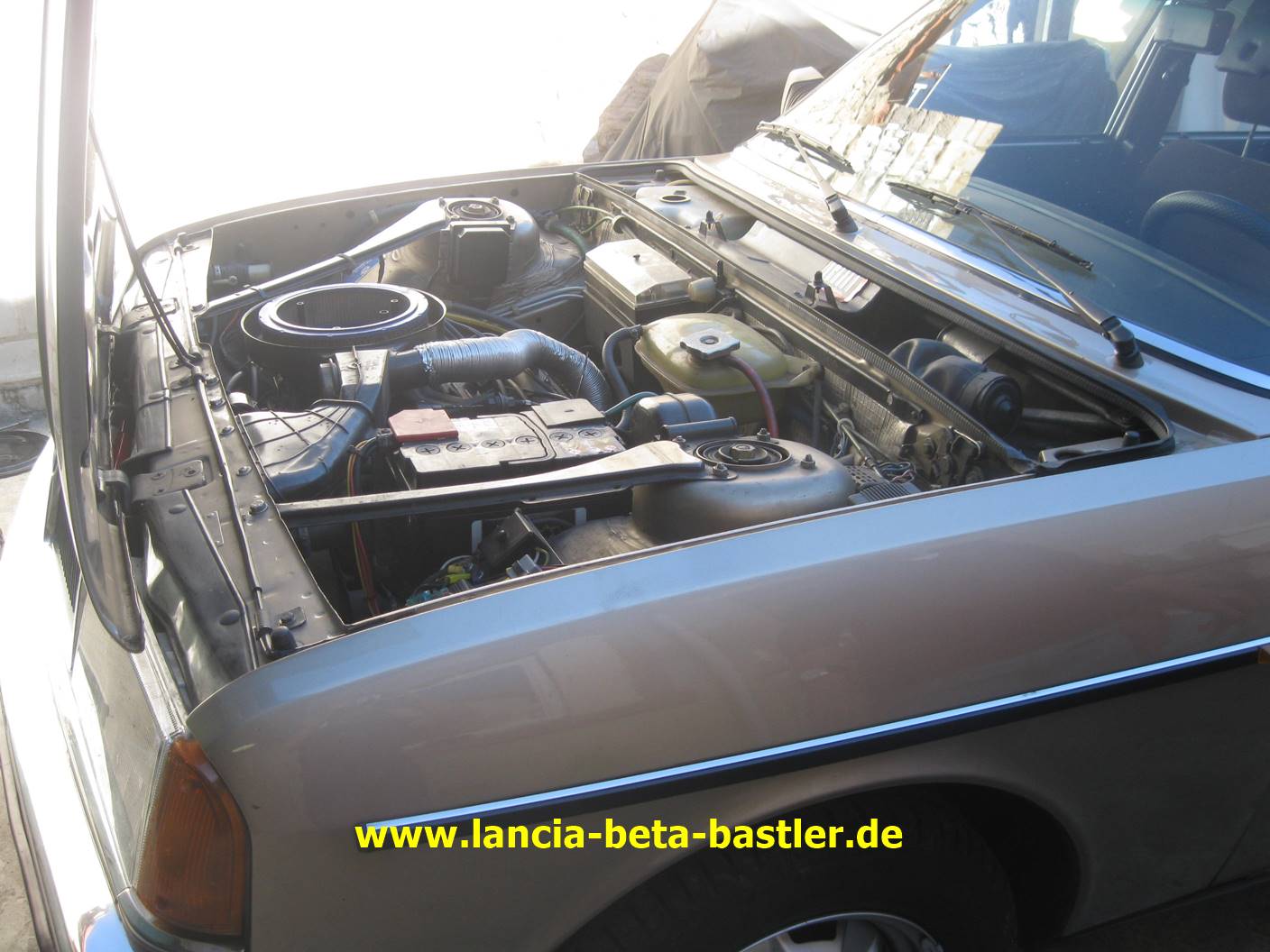

Das Standgas einstellen ist doch für mich kein Problem, das kann doch jeder. Einfach an der Schraube drehen und die Drehzahl verändert sich!

IMG_1180

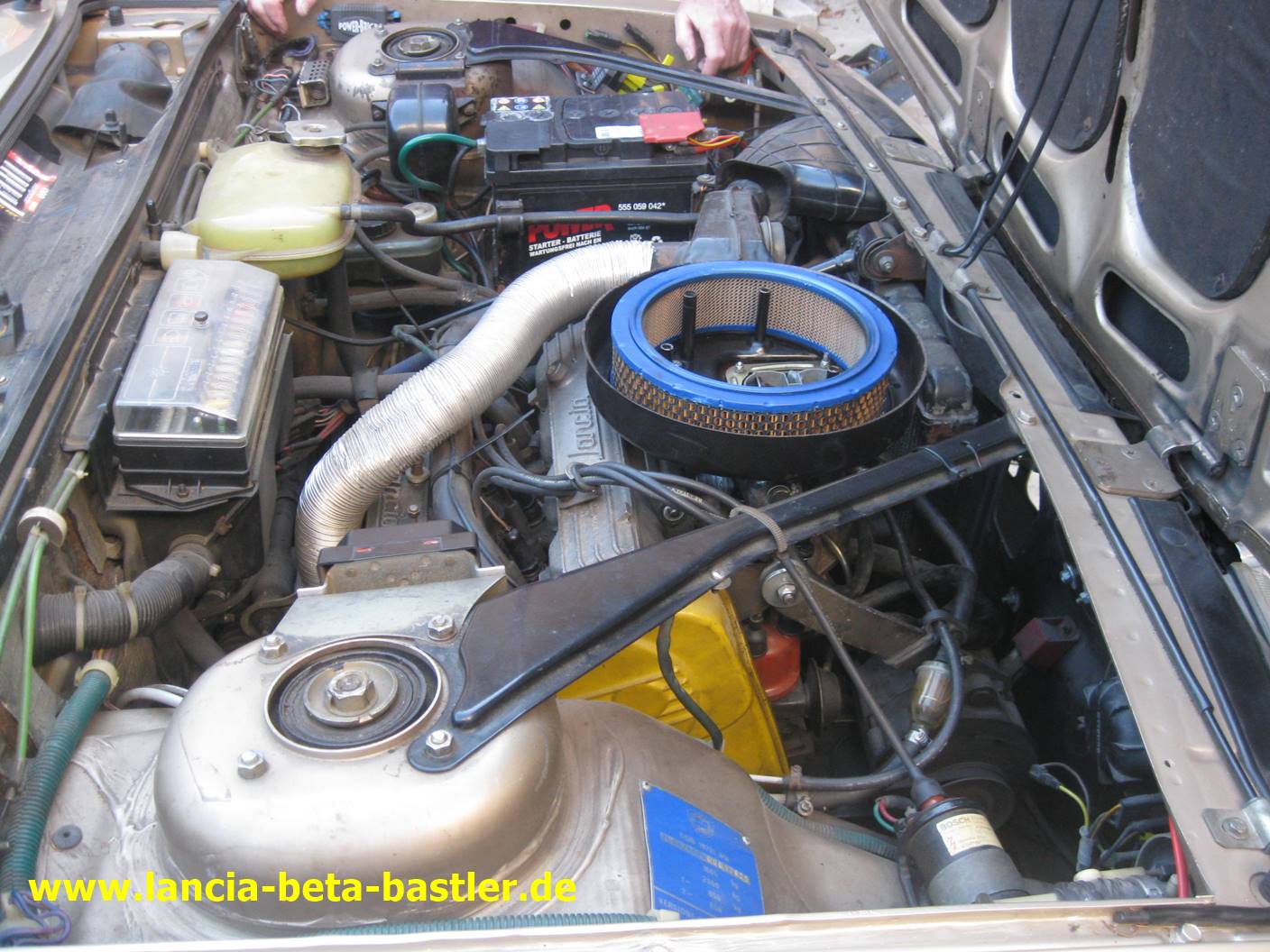

Diesen Vergaser montierte ich doch auf mein Beta Coupe und stimmte ihn perfekt ab. Warum hat er kein richtiges Standgas? Peter hätte es doch einstellen können? Ja und was sehe ich nach dem Demontieren des Luftfilters. Es gibt keine Standgasschraube. Die ist abgefallen! Also aus meinem Lager von einem anderen Vergaser eine geholt und mit einer Kontermutter nach dem Einstellen gesichert. Gut, kann ja mal vorkommen, dachte ich noch. Die Beta Berilina hat aber wie Christine aus dem Horrorfilm sein Eigenleben und hier hätte ich schon merken müssen, das Christine und ich keine Freunde werden!

Lancia Beta Berlina Hinten

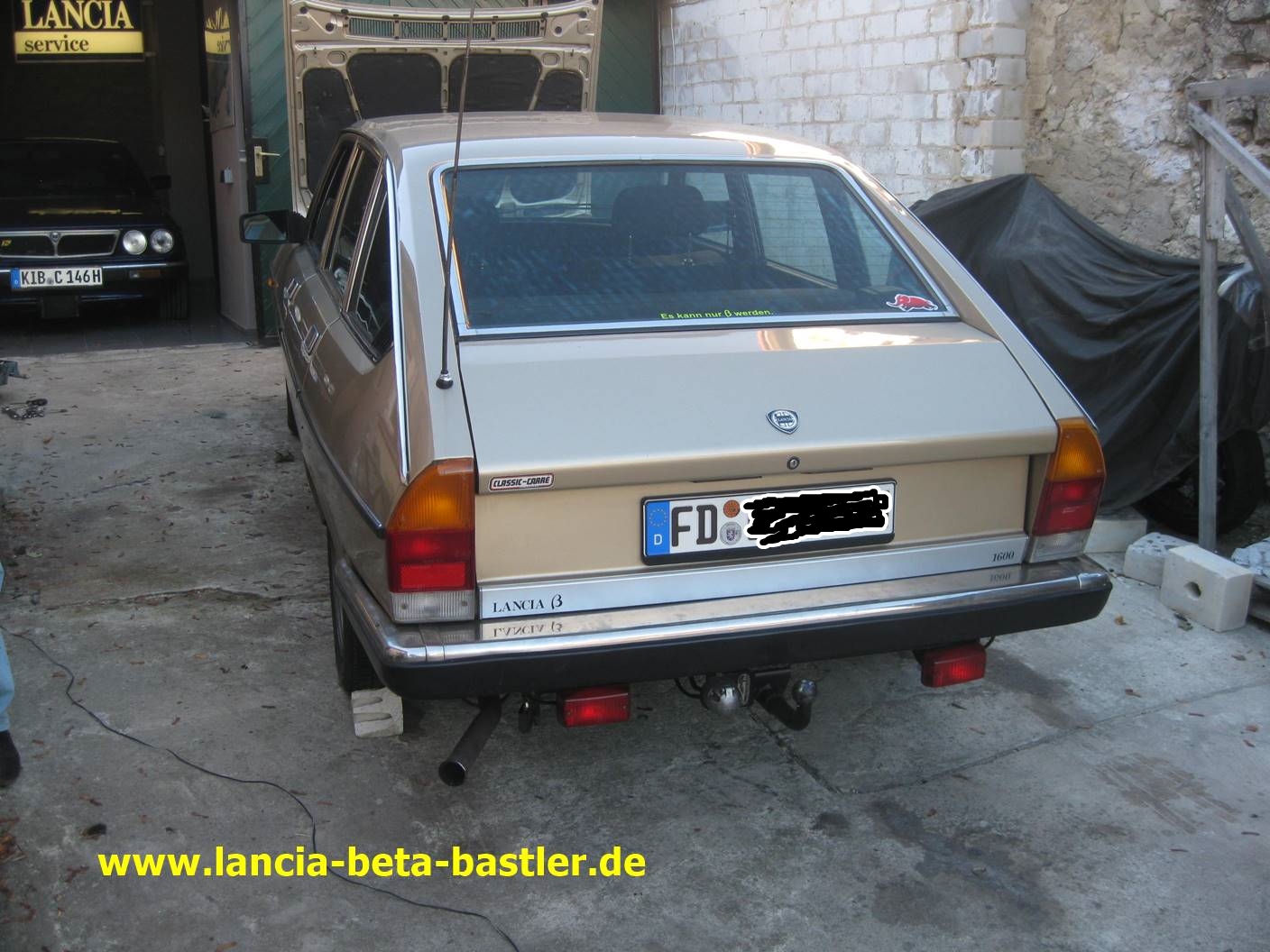

Und jetzt zeige ich Euch noch Christine etwas genauer und die schöne Anhängerkupplung, die Peter restauriert und an die Limo montiert hat.

IMG_1205

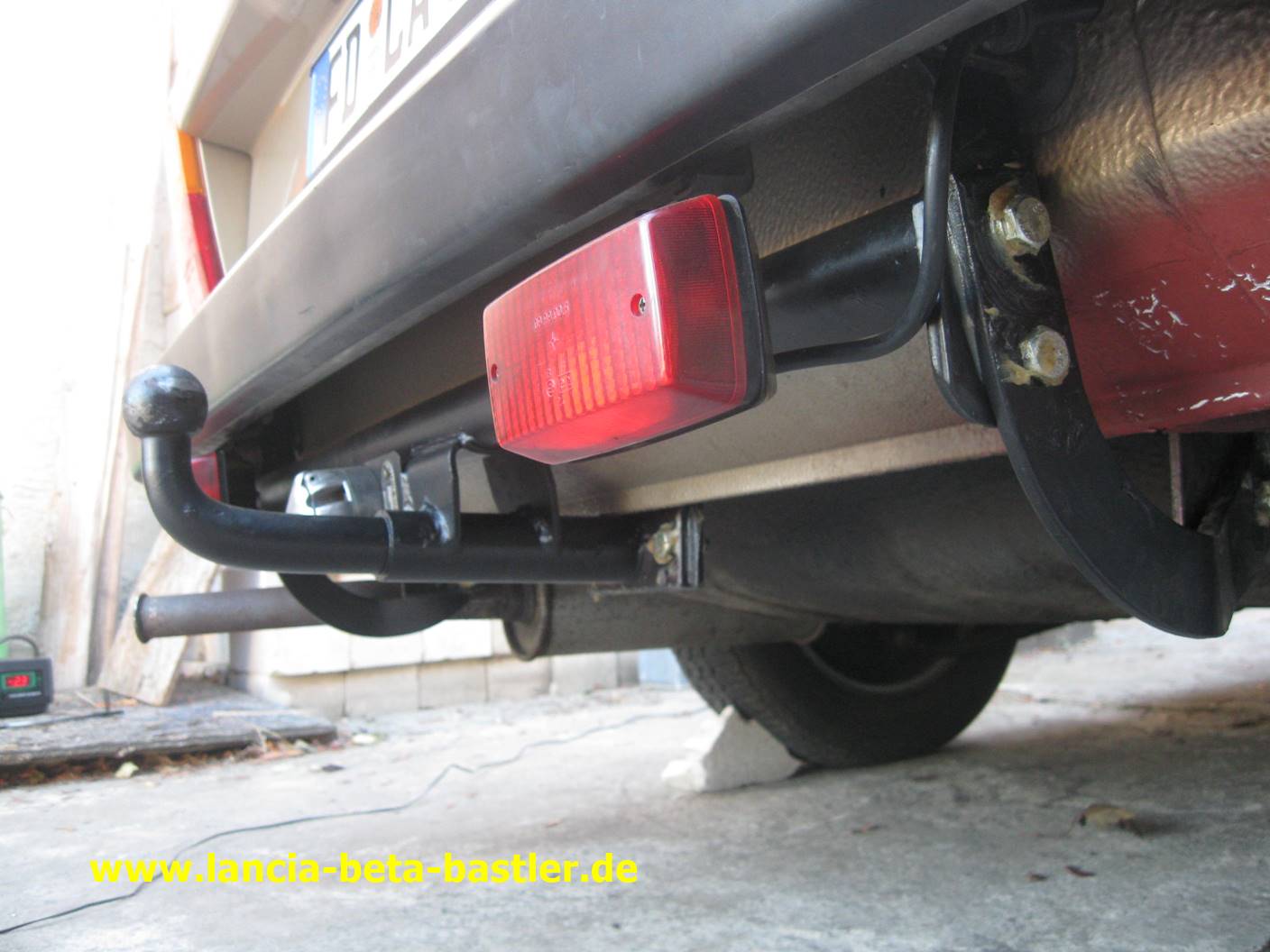

Die Anhängerkupplung wurde schön lackiert und gleich mit viel Korrosionsschutzfett eingestrichen.

IMG_1206

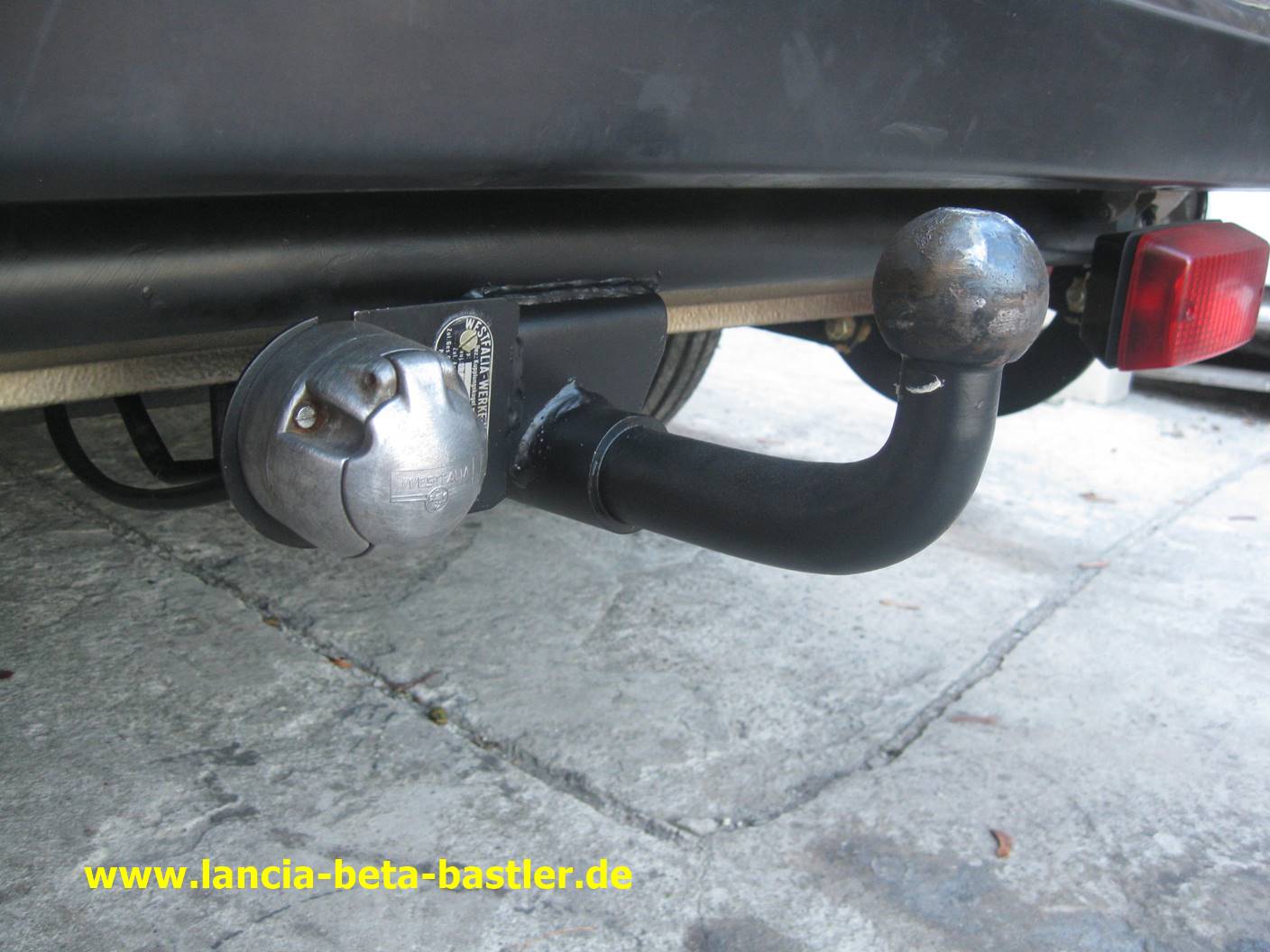

Die Alusteckdose wurde vom Peter auch wieder gängig und ansehnlich restauriert.

Anhängerkupplung Lancia Beta Limousine9

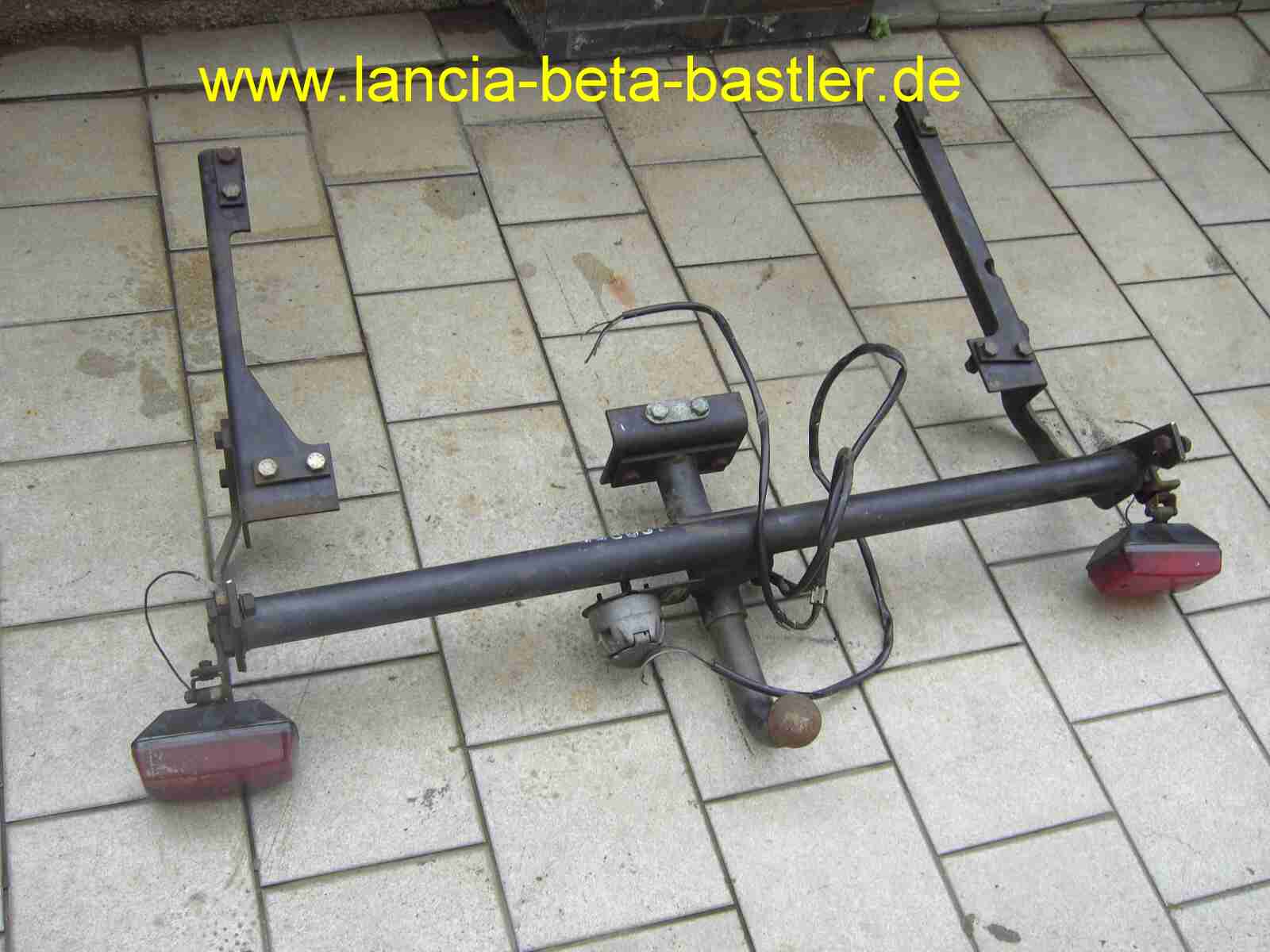

Und so sah sie früher mal aus!

IMG_1207

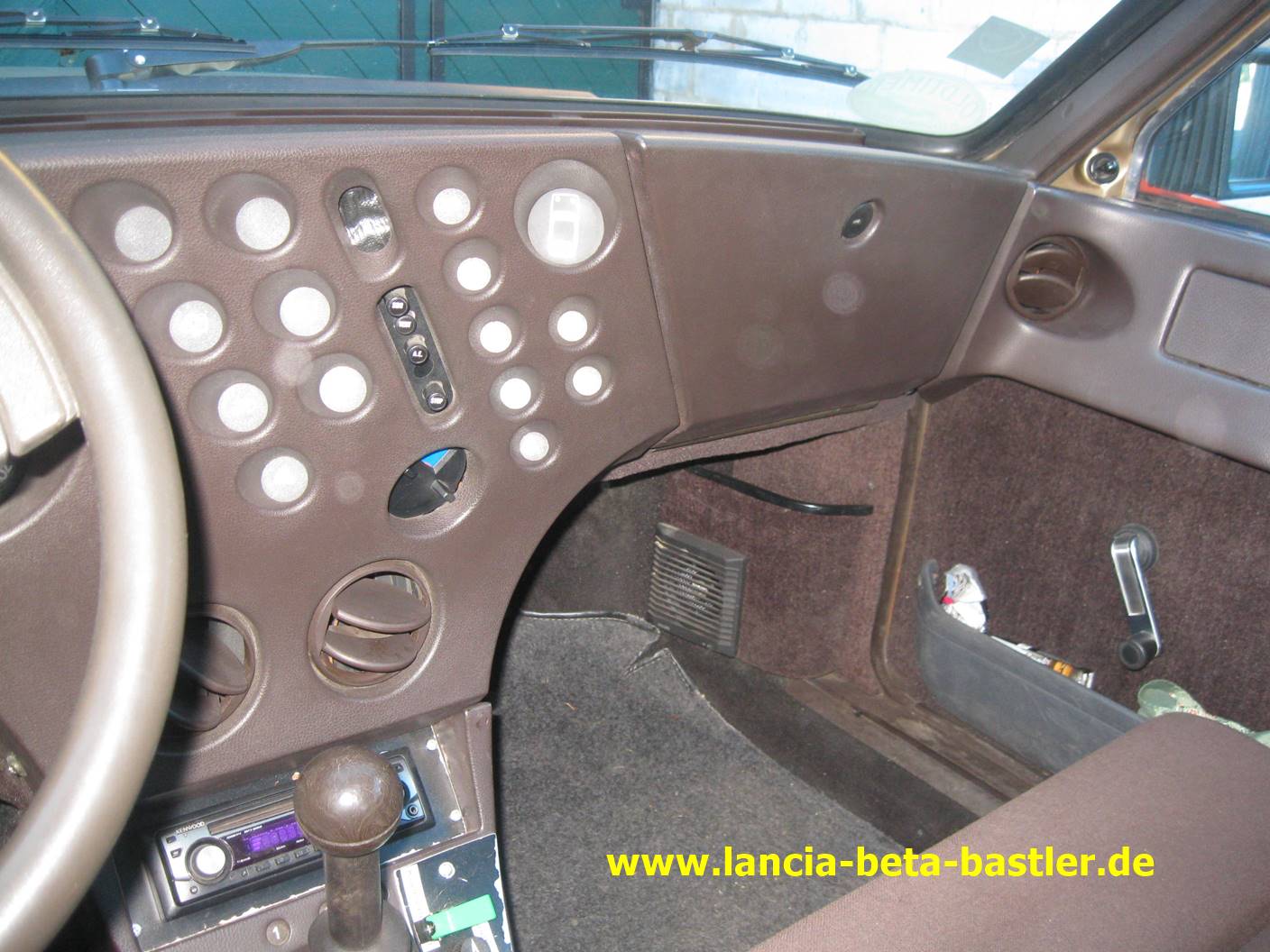

Ja, die Berlina hat schon ein futuristisches Armaturenbrett!

IMG_1208

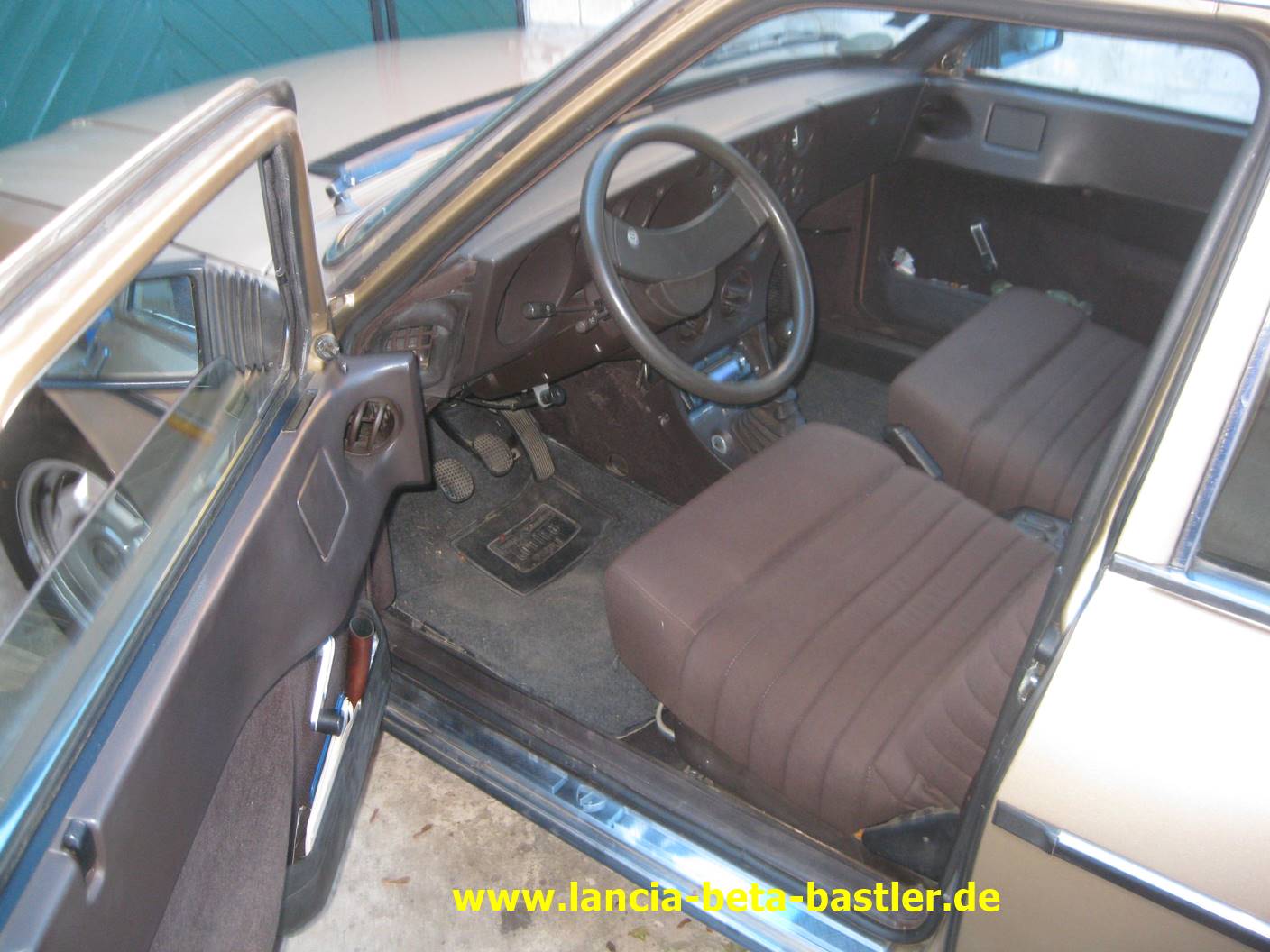

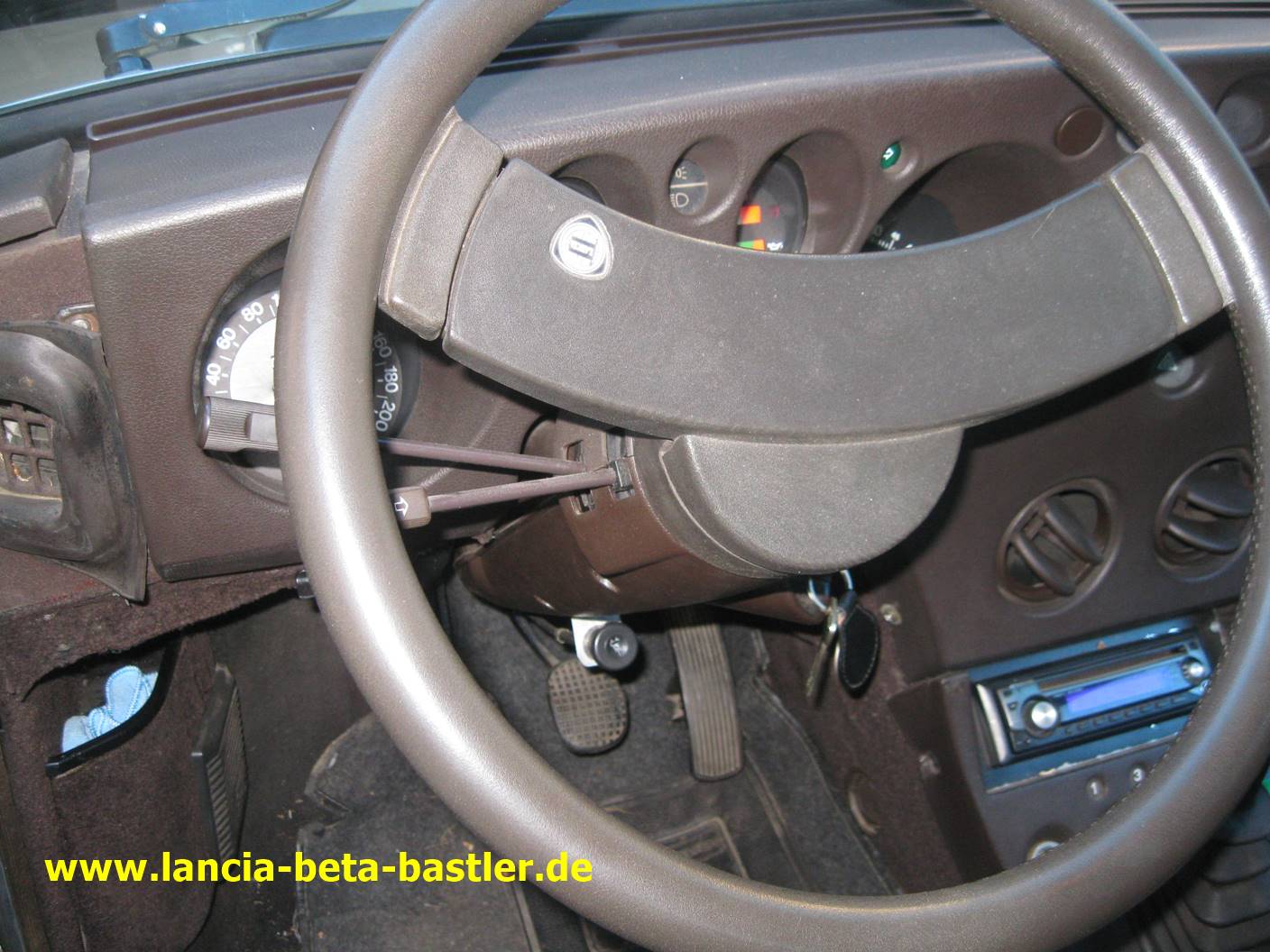

Für ein 40 Jahr altes Auto hat Chritine noch eine tolle gepflegte Innenausstattung!

IMG_1209

Peter J. pflegt seine Christine, aber verdient sie auch seine Zuneigung?

Teil 2: Der Wahnsinn fängt an!

 Peter J. habe ich mit meinem getunten Beta Coupe fahren lassen und er hat dabei Gefallen an mehr Leistung gefunden und will mehr PS in seine Limo implantieren. Dafür bringt er mir einen 1800 Motor  zum Neuaufbauen und Tunen vorbei.

IMG_1117

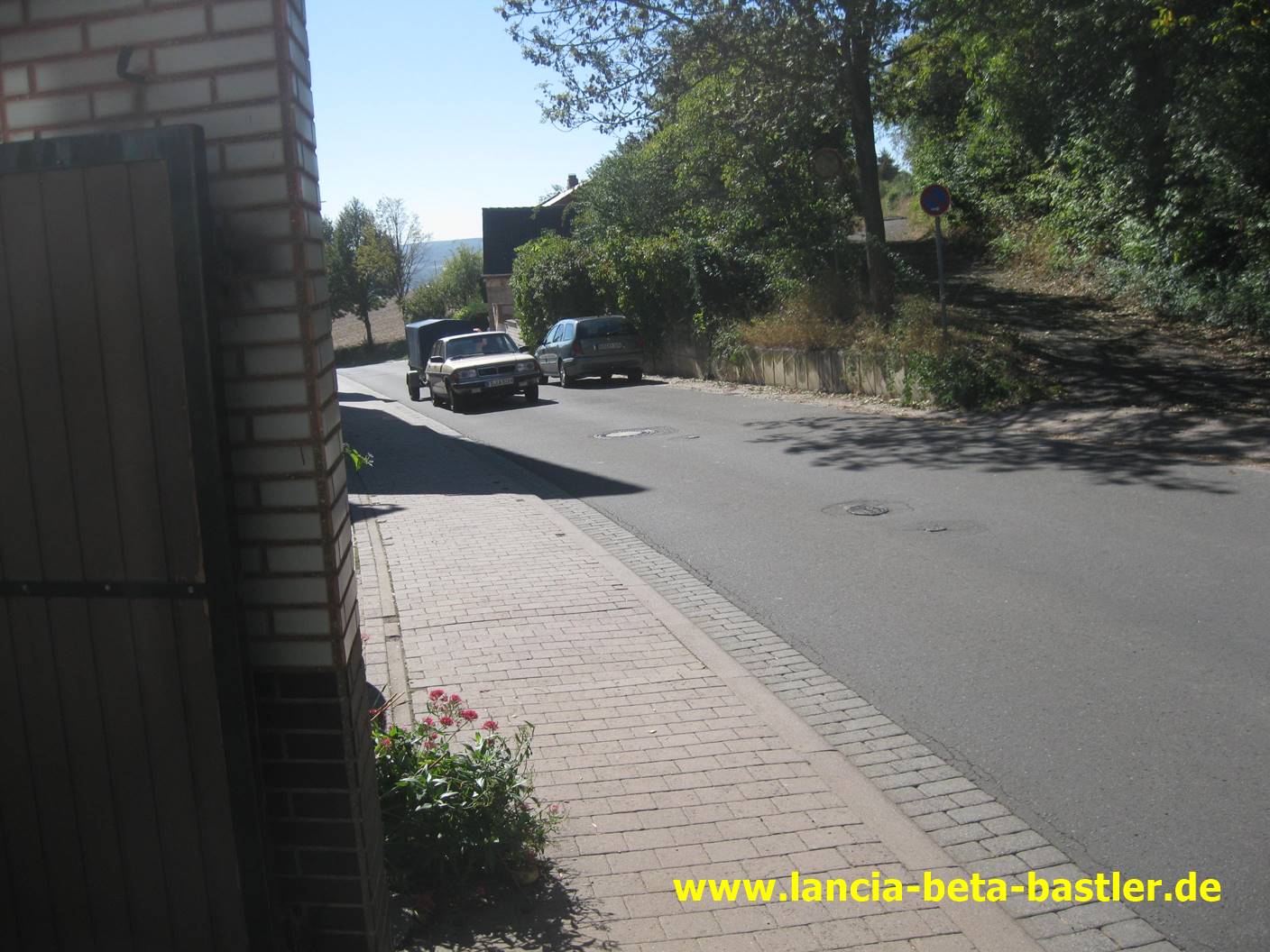

Peter kommt mit seiner Frau Hildegard und natürlich mit Christine und einem Anhänger stillvoll bei mir an.

IMG_1119

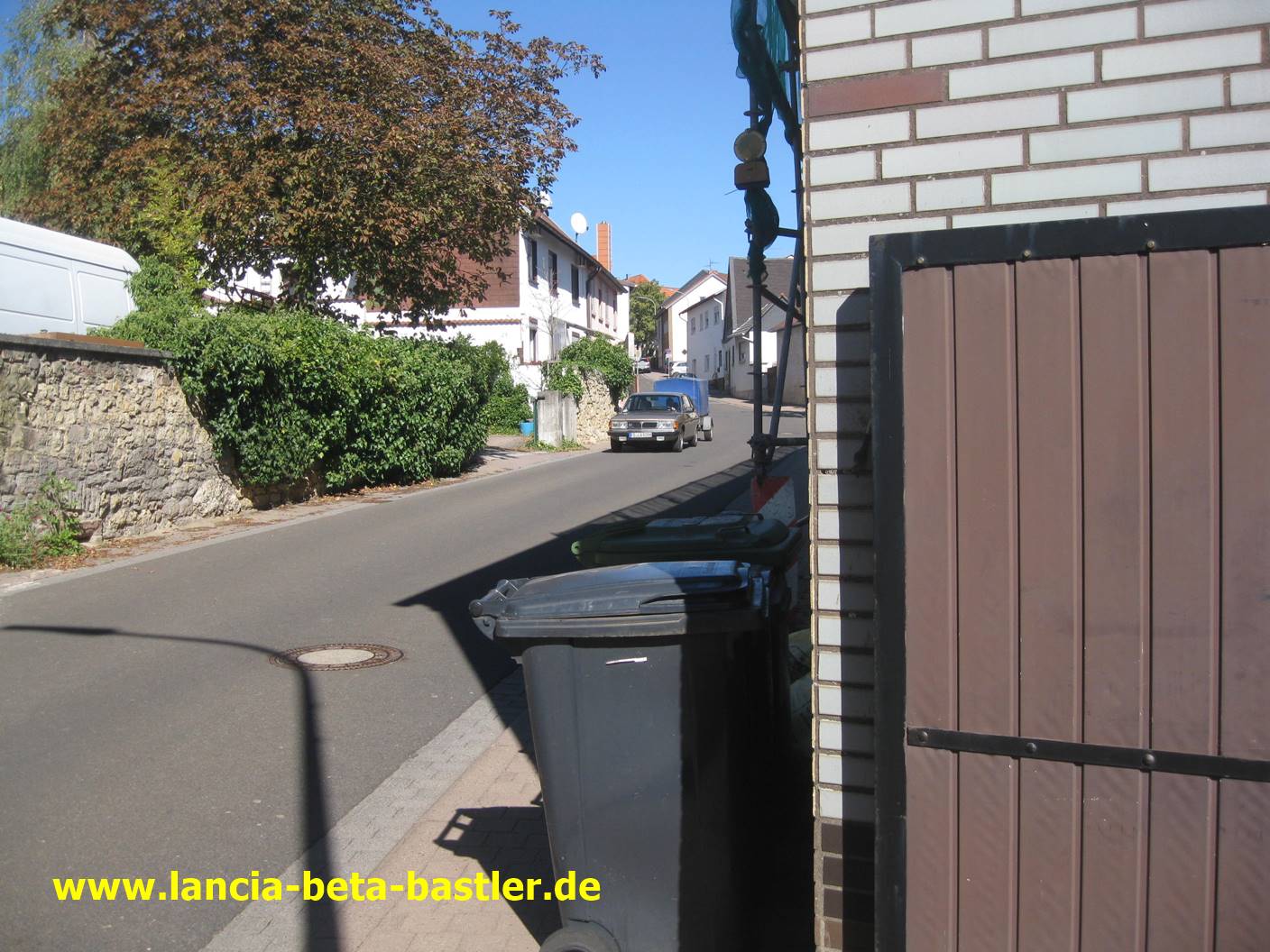

Als erstes fährt er an mir vorbei zum Wenden!

IMG_1122

Aber jetzt hat er es gleich geschafft!

IMG_1124

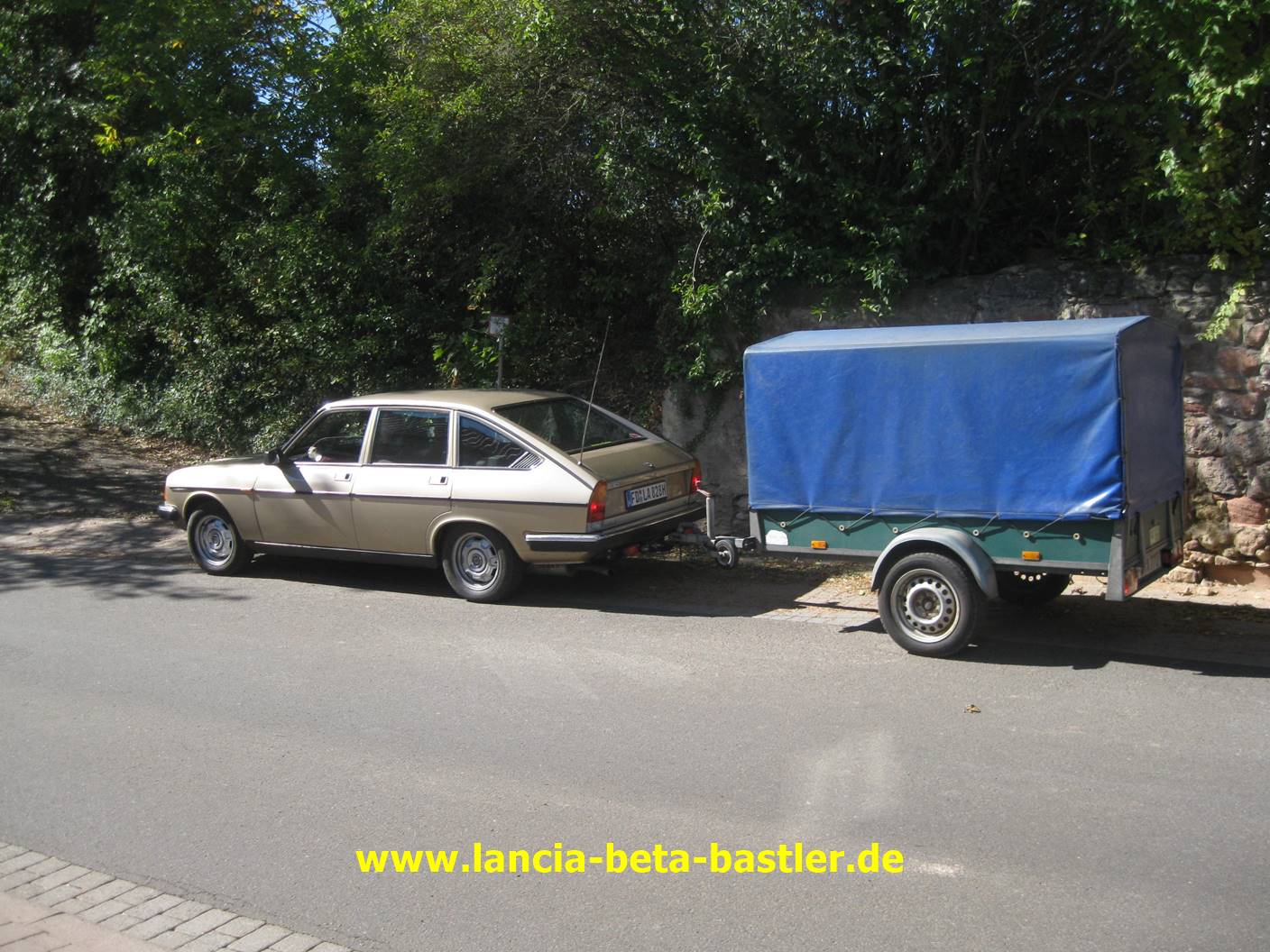

Die Limo parkt vor meinem Haus mit Hänger. Einen Beta im Anhängerbetrieb sieht man auch nicht so oft!

IMG_1210

Ja und auf der Heckscheibe steht ein schöner Spruch! “Es kann nur Beta werden!”  Klar einen Beta sollte jeder mal gefahren haben ist ein tolles Auto, aber der Spuch steht nicht umsonst auf dem Heck von Christine und dann noch im giftigen grün! Ich glaube die Berlina will mich damit schon warnen, aber ich erkenne dies noch nicht!

IMG_1211

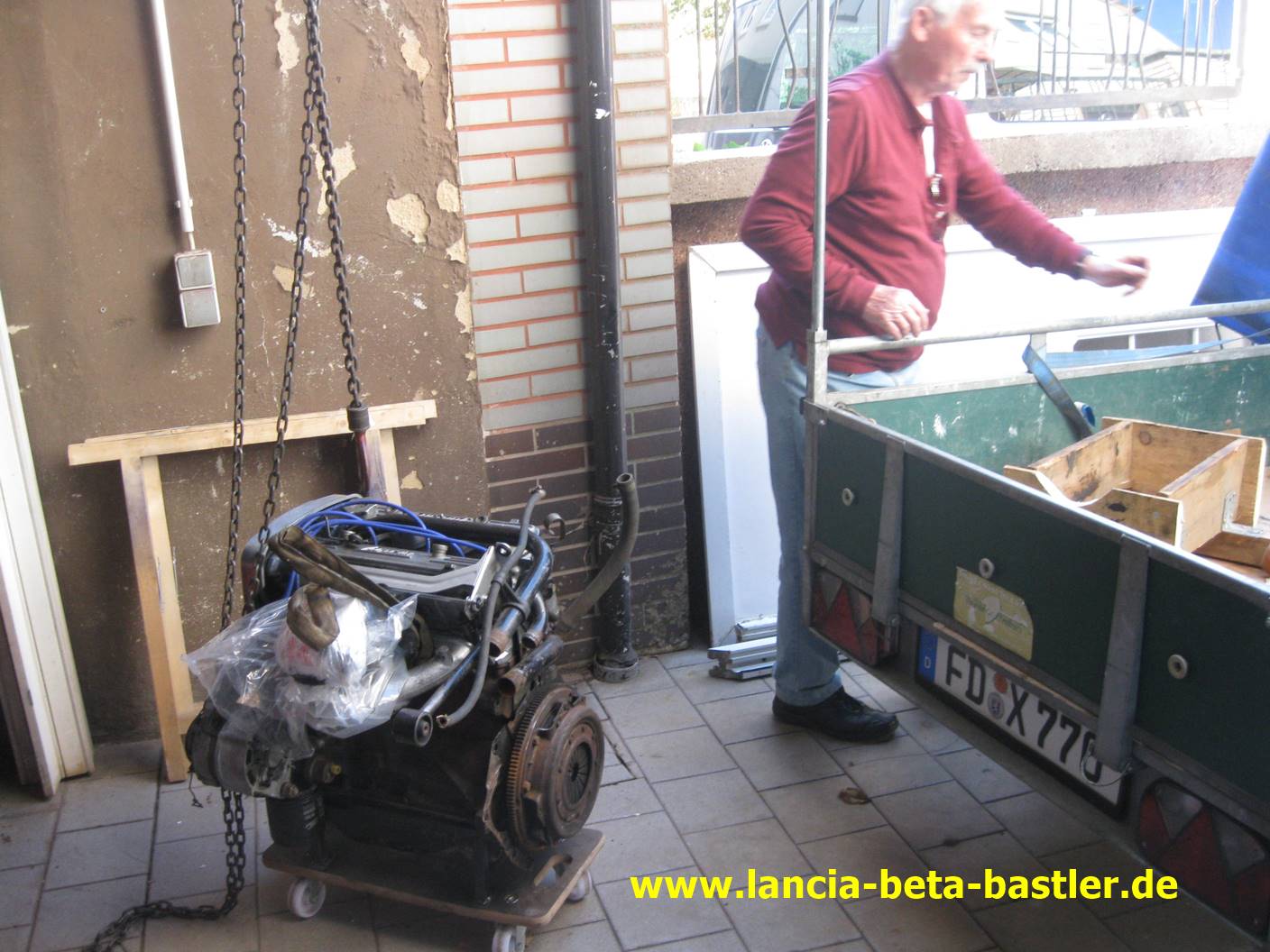

Wir schieben den Hänger in den Hof und laden den tollen 1800 Motor ab.

IMG_1212

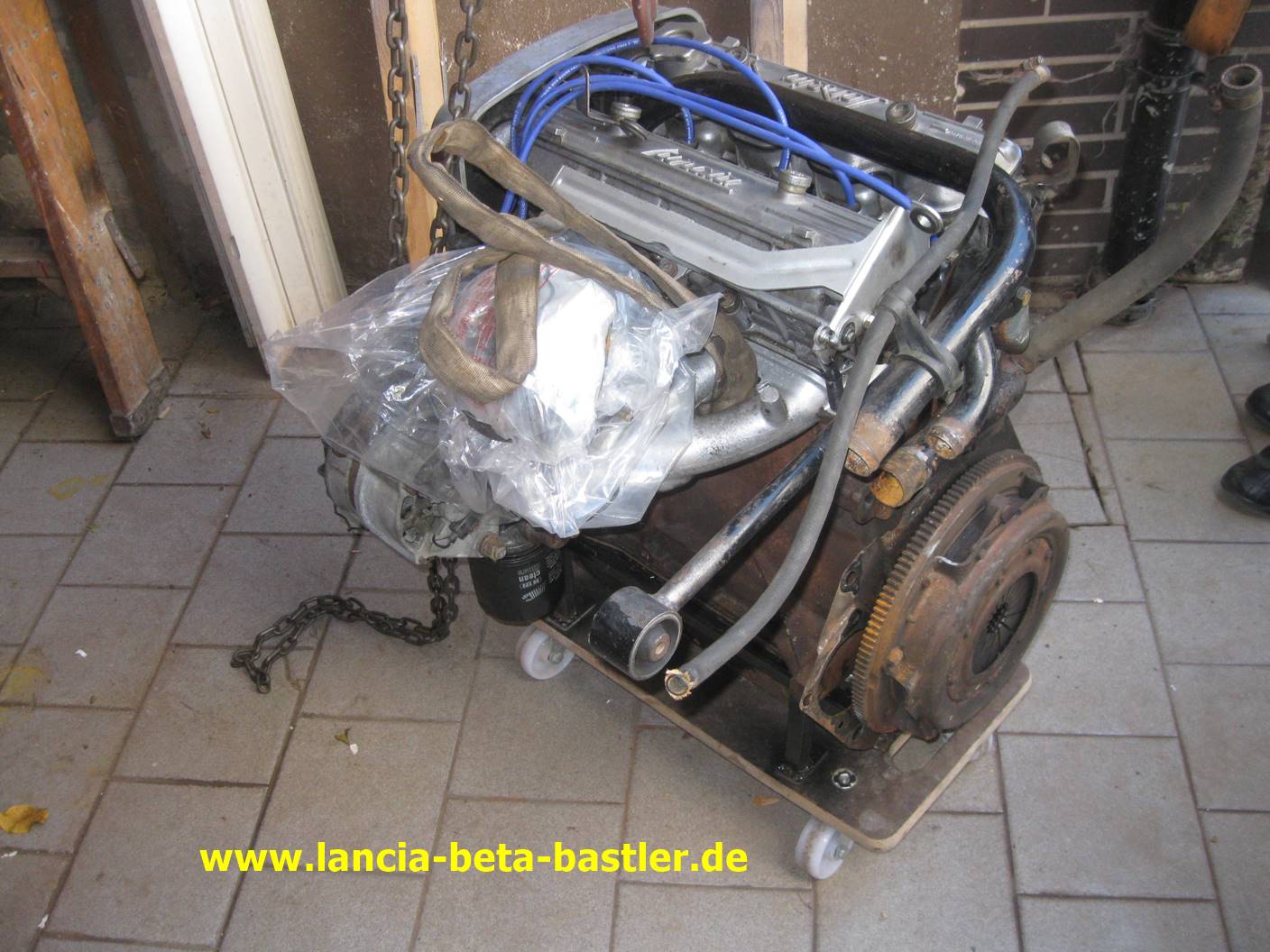

Peter hat diesen Motor schon vor ein paar Jahren gekauft und wollte ihn schon lange in die Limo einbauen, aber einen alten Motor kann man nicht, oder sollte man nicht ohne ihn zu zerlegen und neu abzudichten einfach so einbauen. Man bedenke, alle Dichtungen sind schon über 40 Jahre alt und damit ist eine Ölleckage schon vorprogrammiert. Das hat auch Peter verstanden und wenn ich diesen Motor zerlegen muss, dann kann er auch gleich etwas getunt werden.

IMG_1213

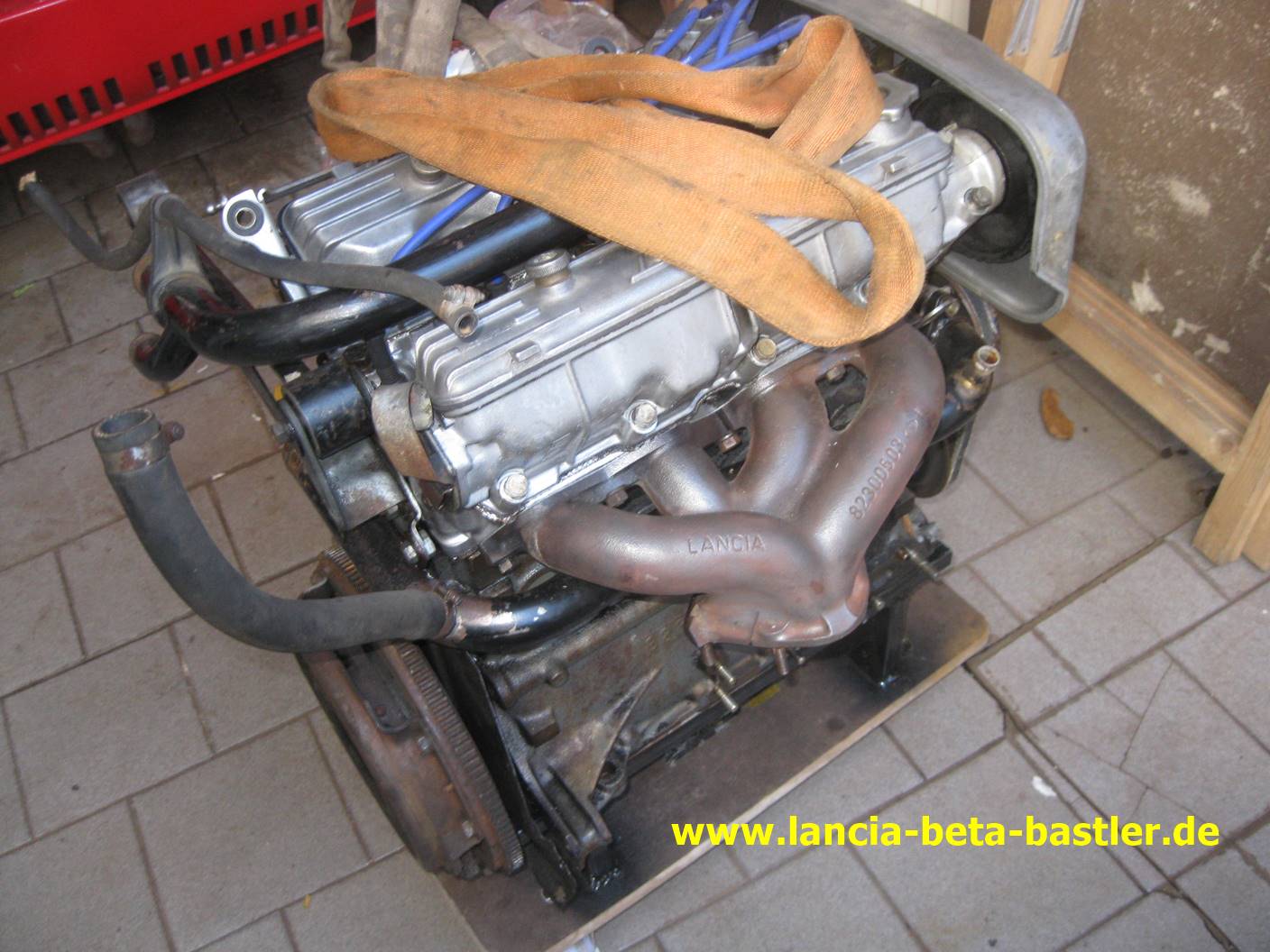

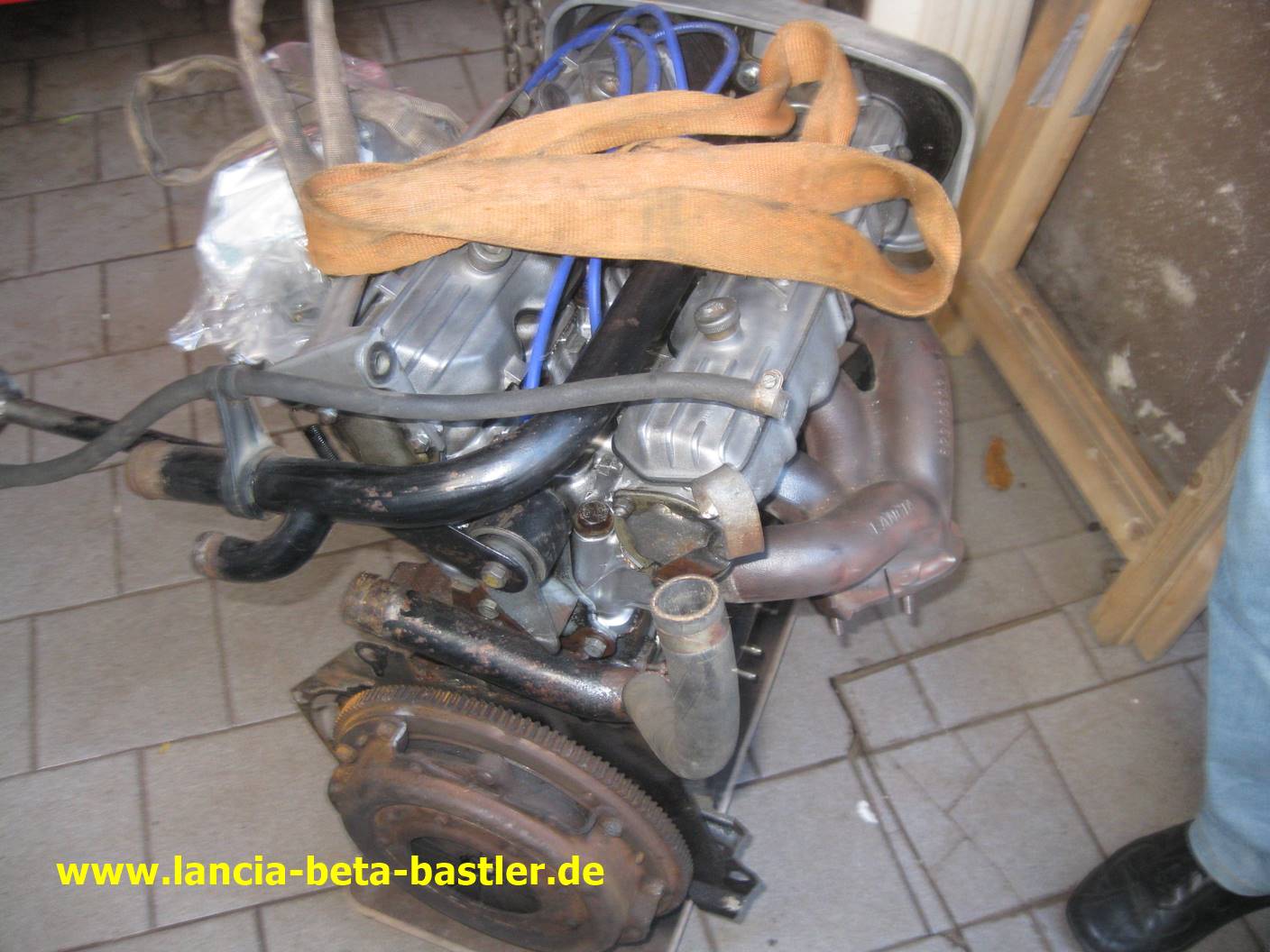

Der Motor sieht ganz gut aus. Gut, er hat etwas Rost, aber ölverschmiert ist er nicht.

IMG_1214

Ich habe schon 1600 Motoren aufgebaut, aber noch keinen 1800.

IMG_1215

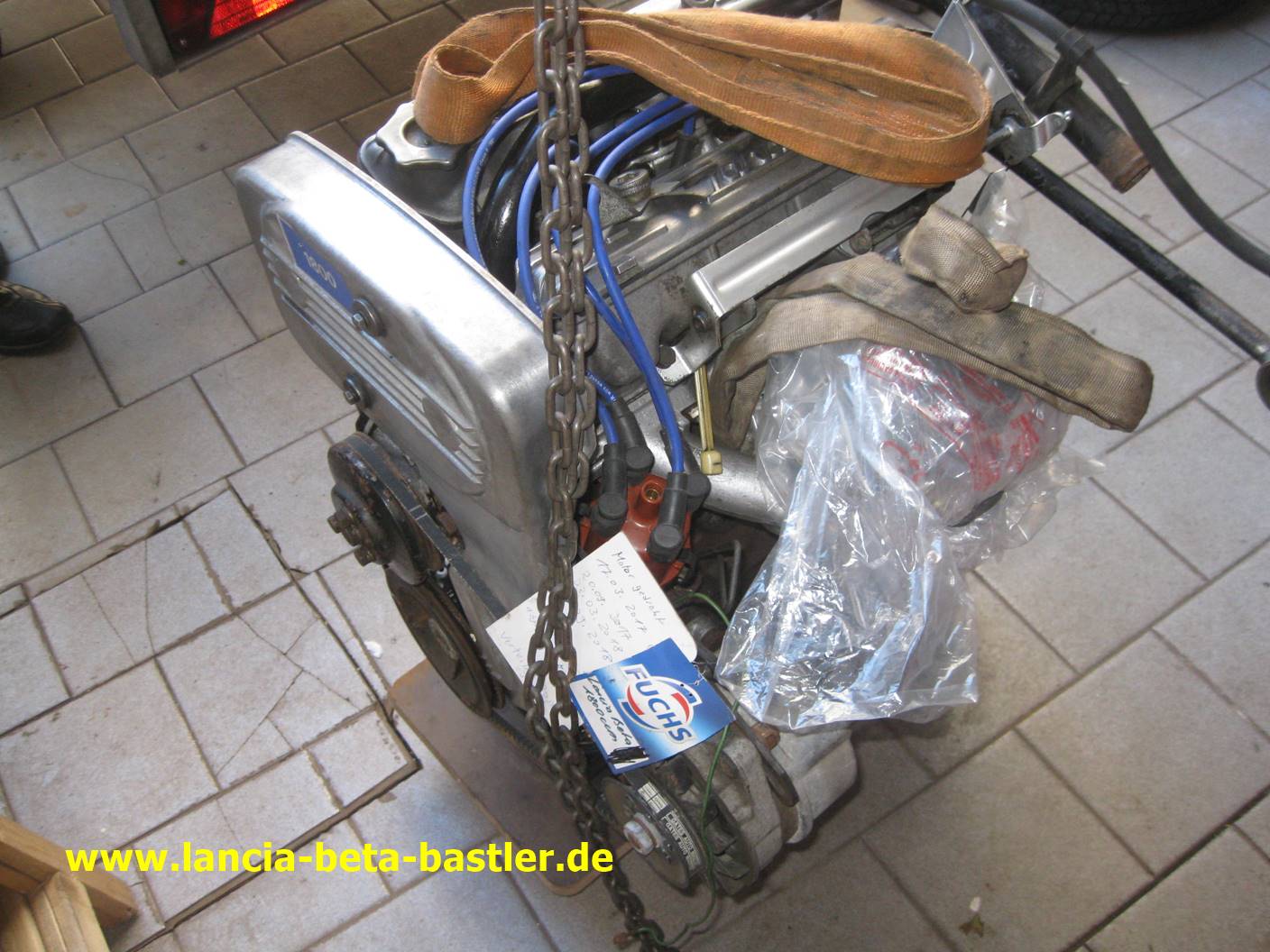

Was für einen Zettel hängt denn da am Motor?

IMG_1848

Peter hat den Motor immer mal durchgedreht, so das die Kolben nicht festrosten. Ganz penibel jedes halbe Jahr.  Also eine gute Ausgangsbasis zum Aufbauen!

IMG_1216

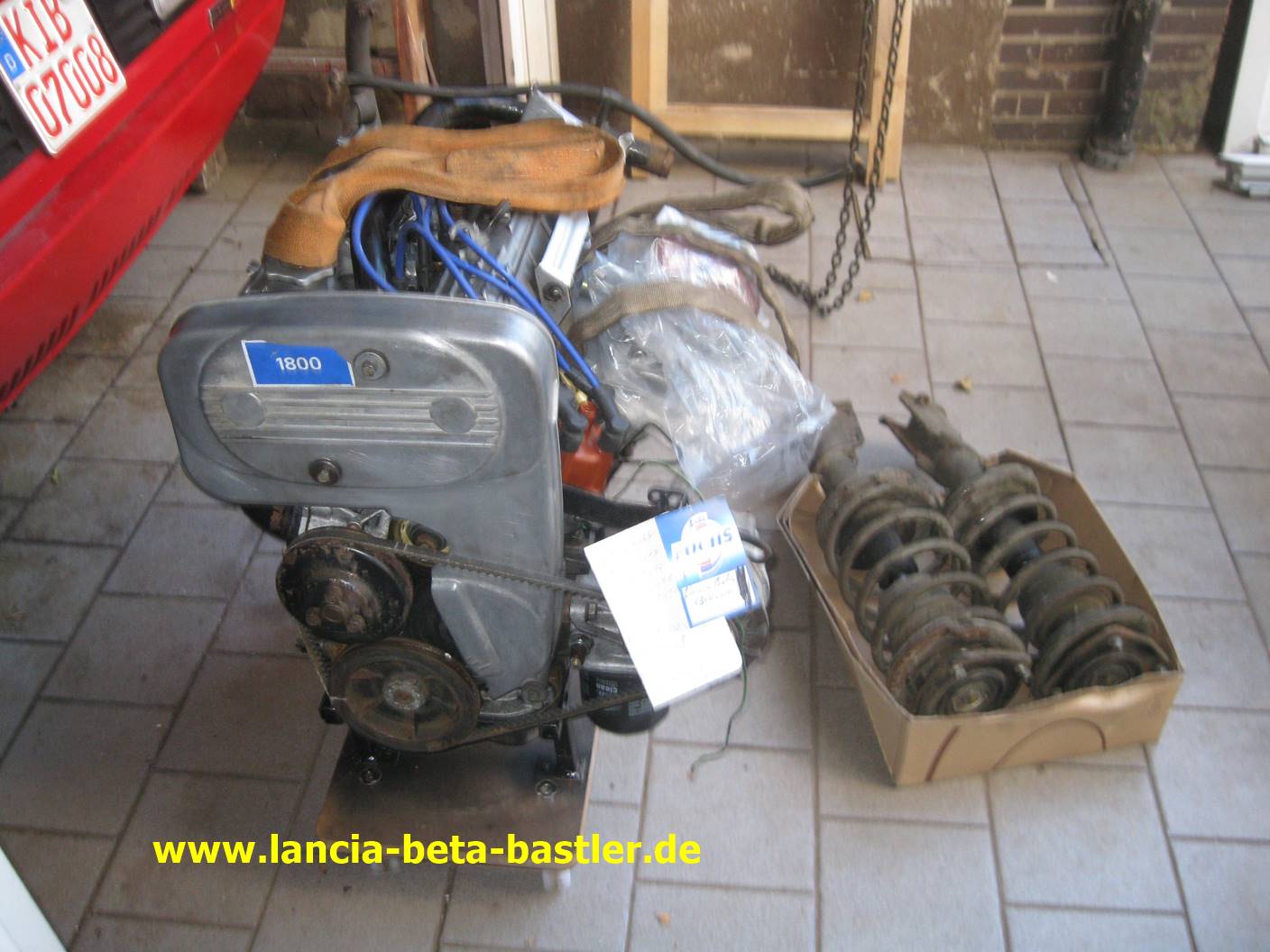

Ach ja, Peter will nicht nur einen Tuningmotor haben, sondern noch ein überholtes Fahrwerk. Ausserdem soll die Berlina vorne etwas tiefer werden. Okay, auch dies kann ich durchführen nach Peters Wunschliste!

Lancia Beta Berlina mit Hänger

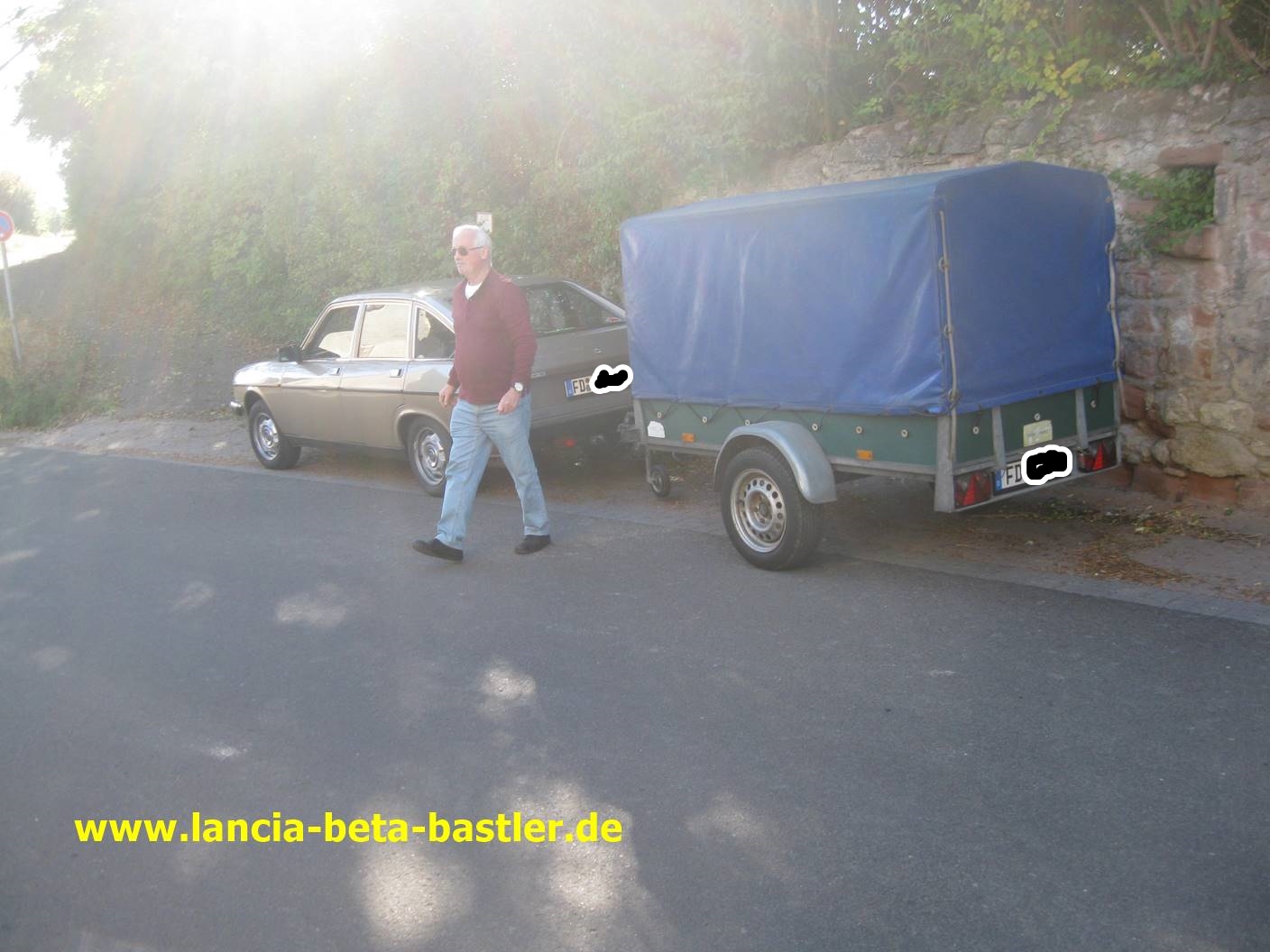

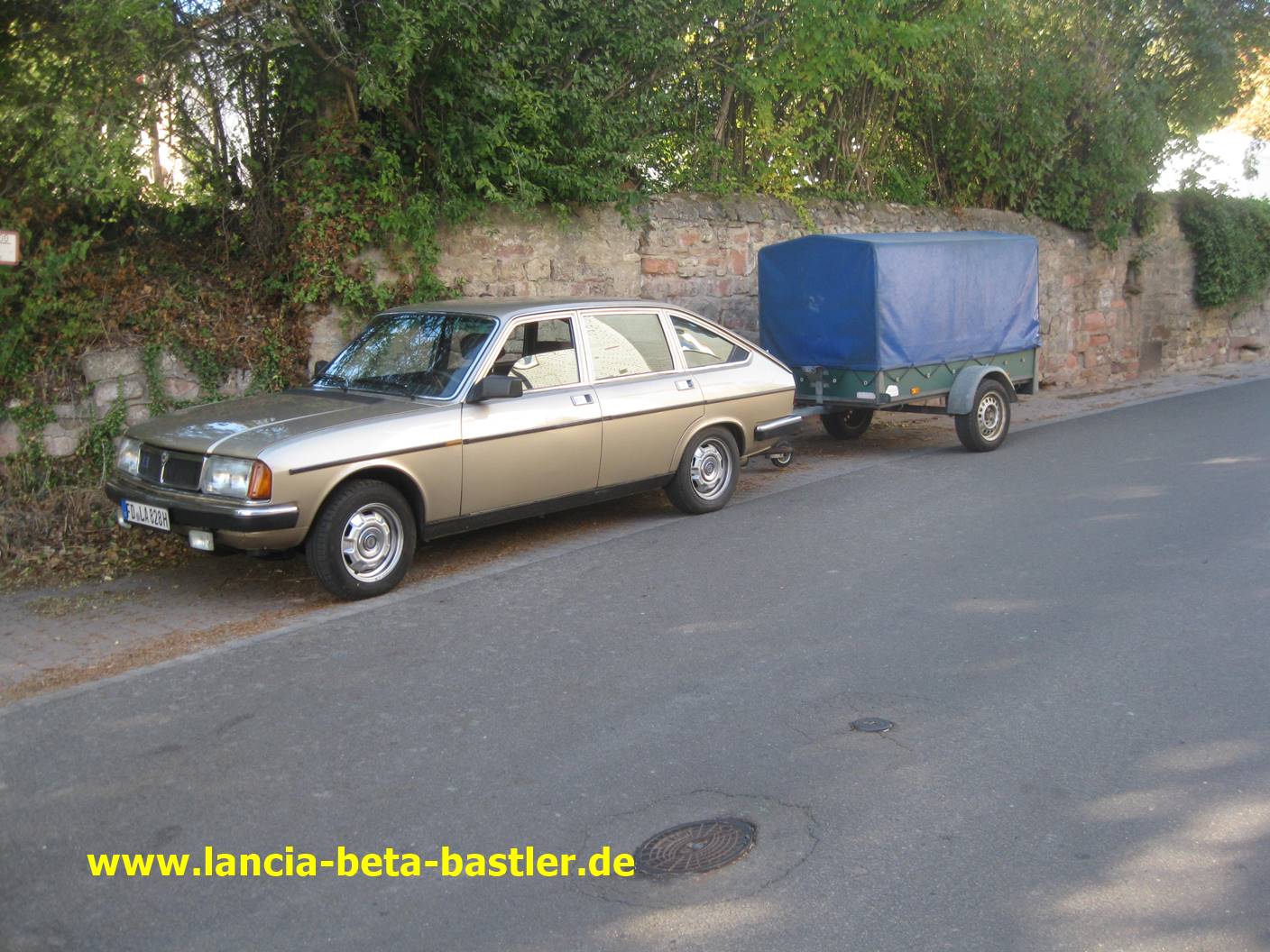

Der Hänger ist leer und Peter verabschiedet sich bei mir und wünscht mir noch gutes Gelingen für die speziellen Projekte!

IMG_1218

Ja, vorne sollte die Limo doch etwas tiefer liegen.

IMG_1219

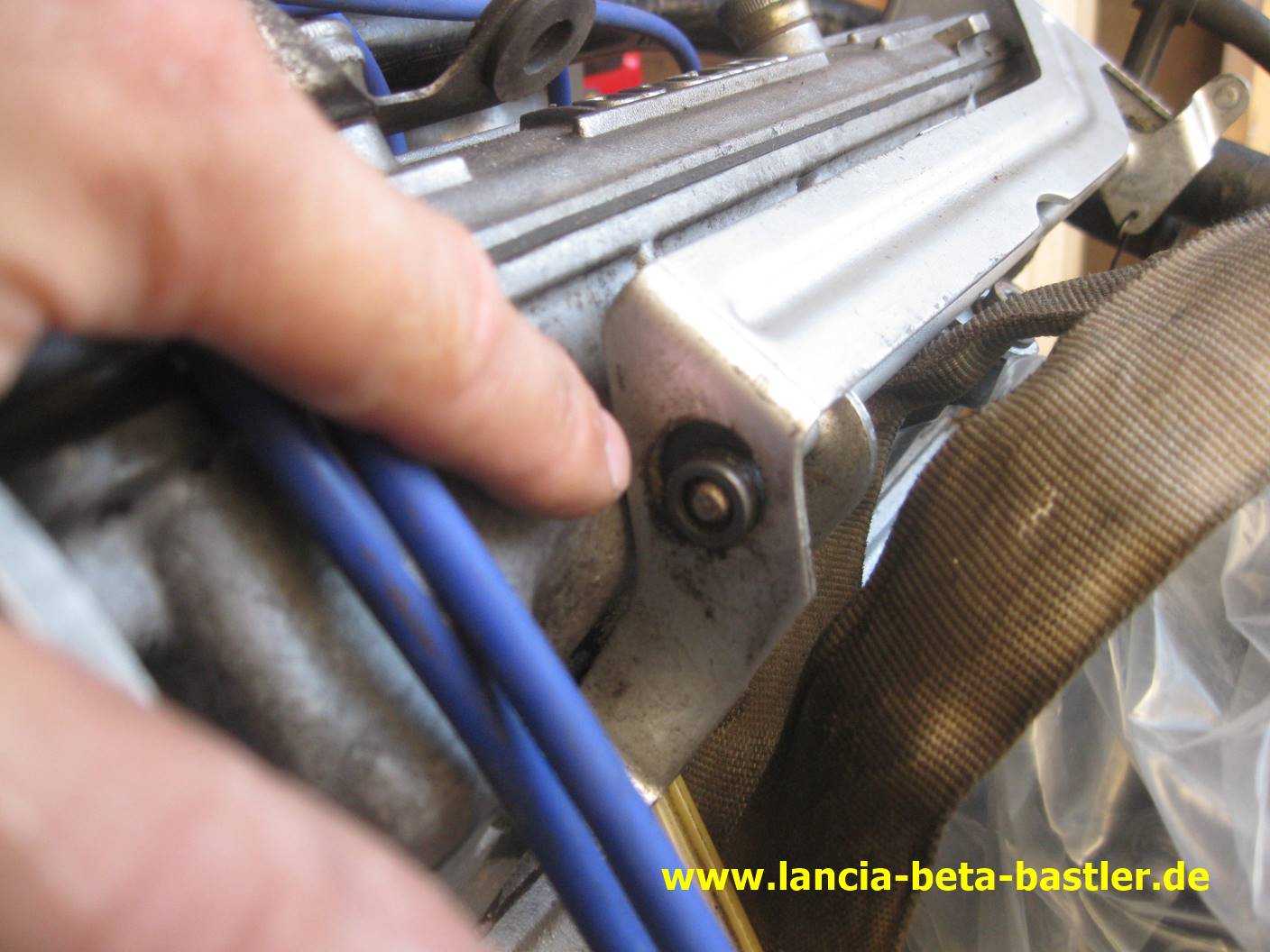

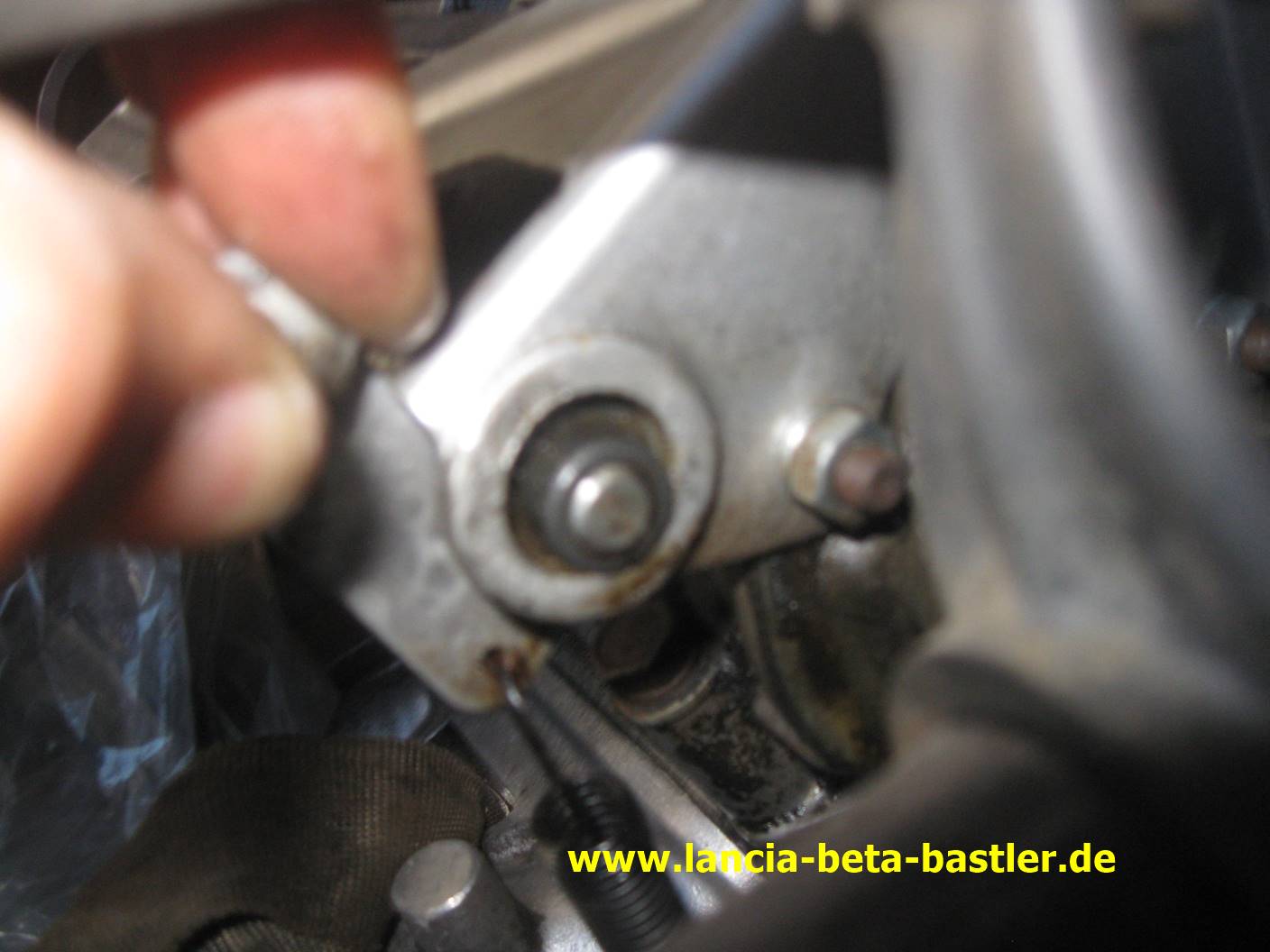

Ich schaue mir den Motor gleich mal etwas genauer an und stelle Einige Schäden fest. Zum Beispiel hier die Buchse des Gasgestänges!

IMG_1220

Gut, dafür habe ich Messingbuchsen in meinem Lager liegen!

IMG_1221

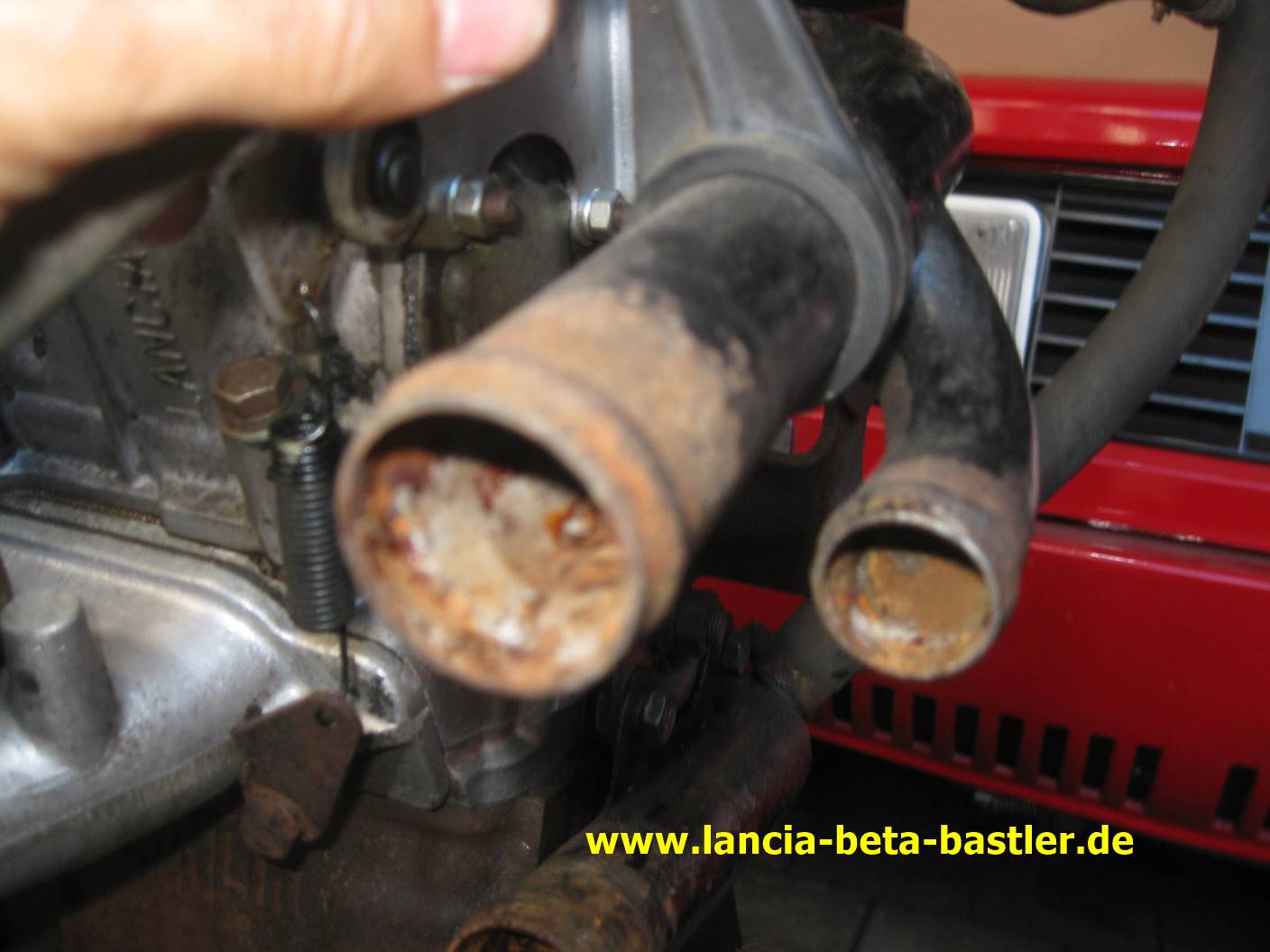

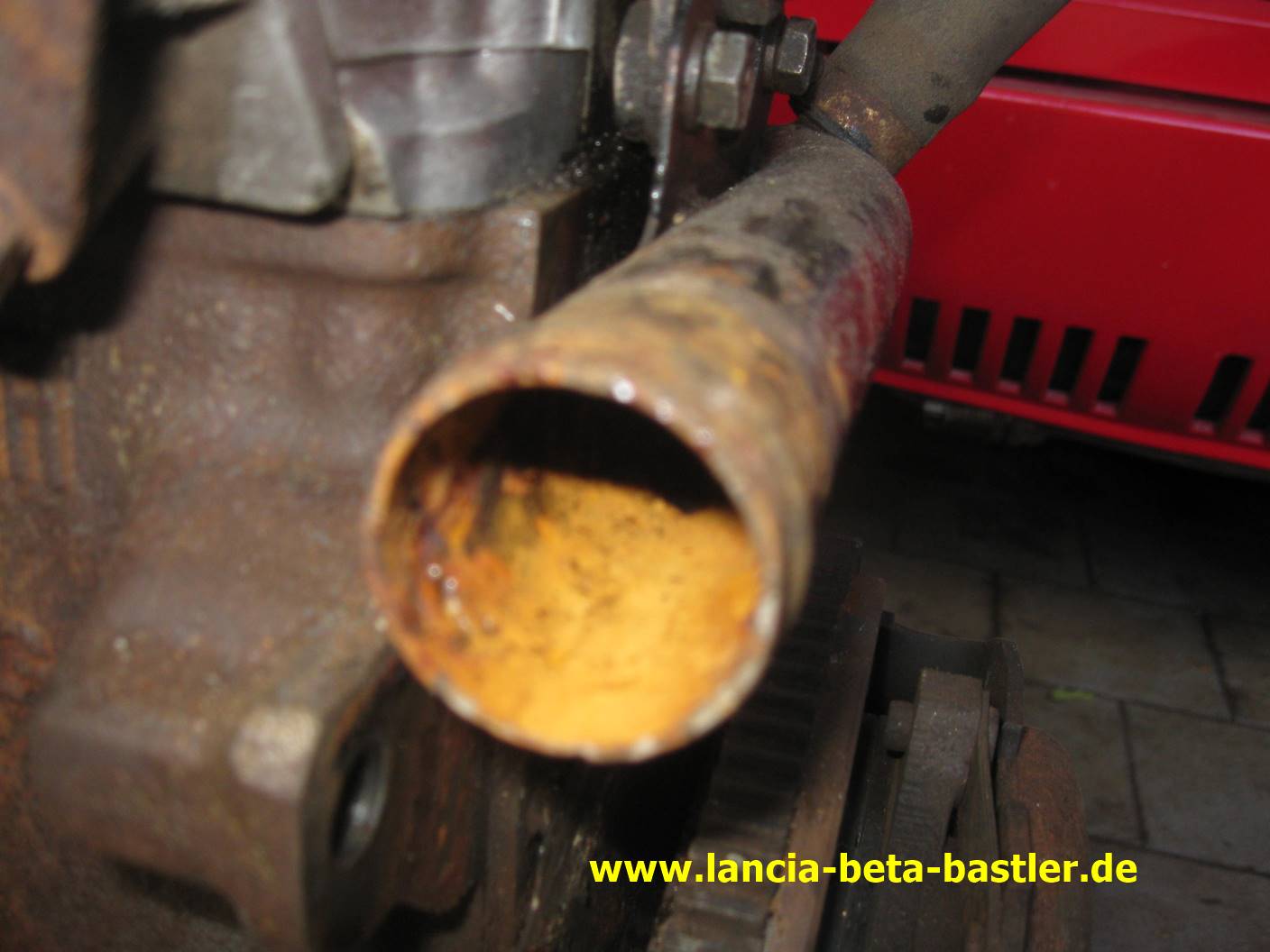

Naja, das Wasserrohr ist innen auch stark angerostet. Bekomme ich aber mit Essigreiniger wieder entrostet. Ich hoffe nur, das kein Loch im Rohr vorhanden ist!

IMG_1222

Die oberen Wasserrohre haben auch Rost! Okay, auch dass bekomme ich in den Griff!

Teil 3:  Fehler Nummer 1, die Schwungraderleichterung!

IMG_1847

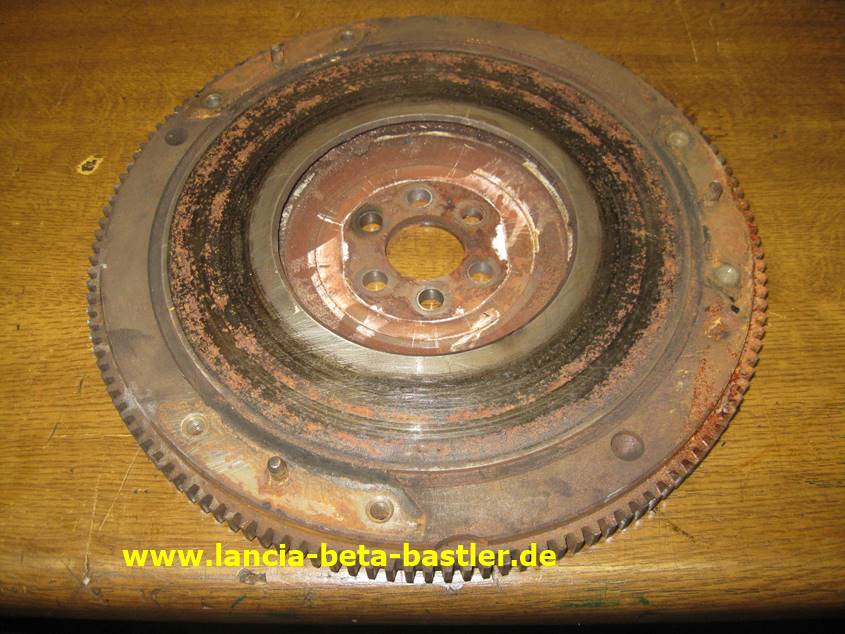

Da ich gerade eine neue Frässpindel in meine Fräasmaschine eingebaut habe, will ich als erstes das vergammelte Schwungrad vom 1800 Motor überarbeiten und erleichtern. Mal sehen, was meine Fräsmaschine jetzt kann!

IMG_1850

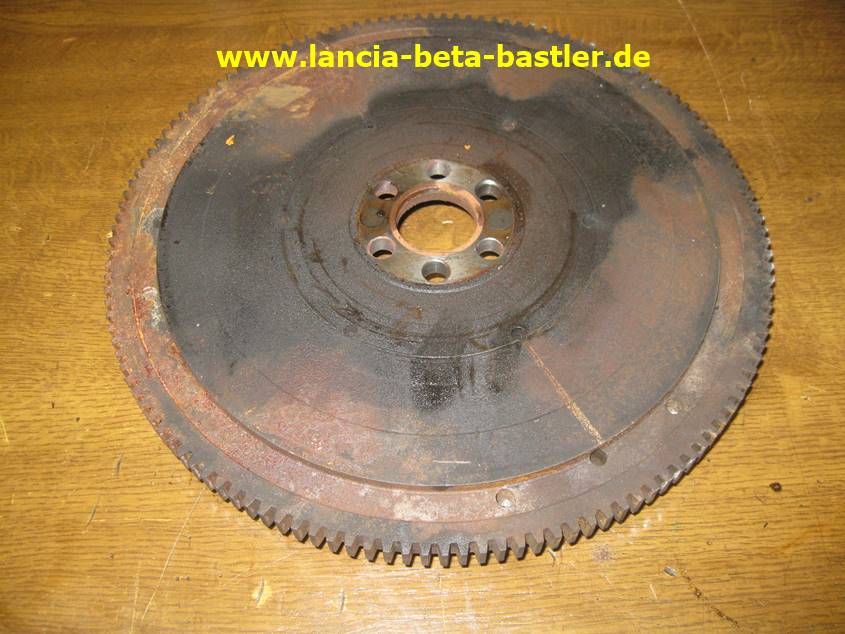

Auf der Rückseite des Schwungrades sind Ölreste. Stammen bestimmt von einem undichten Simmerring der Kurbelwelle. Kein Problem, der 1800 Motor wird sowieso neu eingedichtet!

IMG_1851

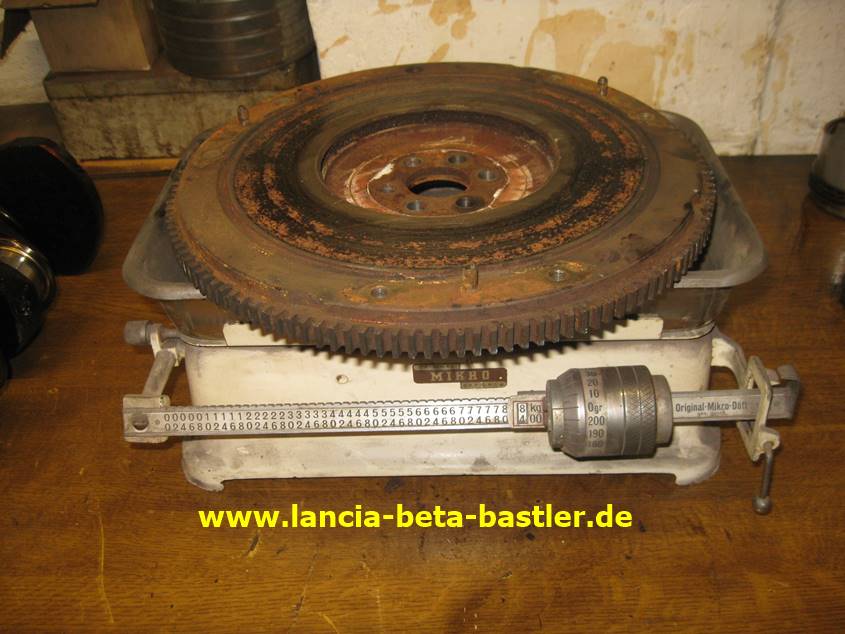

Mal sehen, was das Rad so wiegt!

IMG_1852

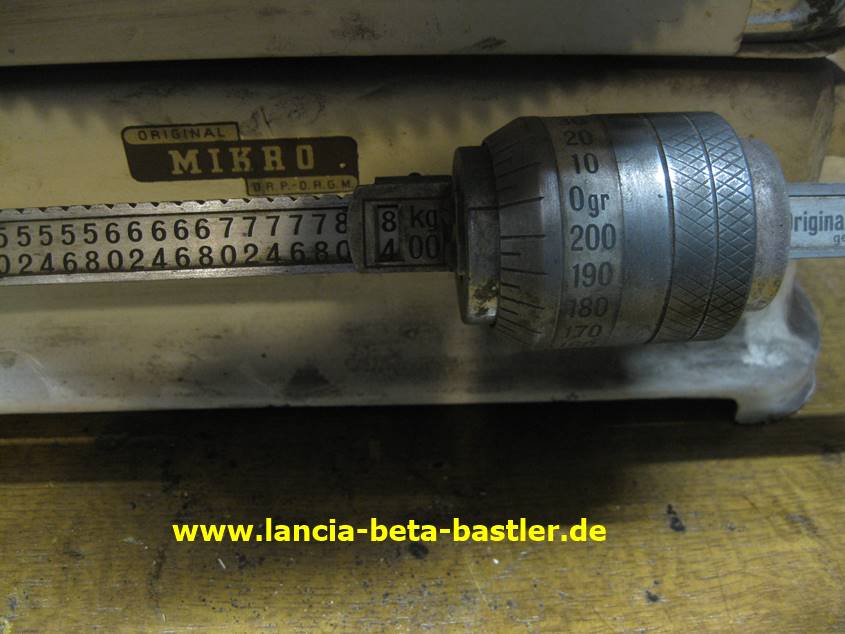

Es wiegt 8400 gr, also genauso viel, wie ein 2 Liter Schwungrad. Es hat auch eine 215mm Auflagefläche für die Kupplungsscheibe.

IMG_1853

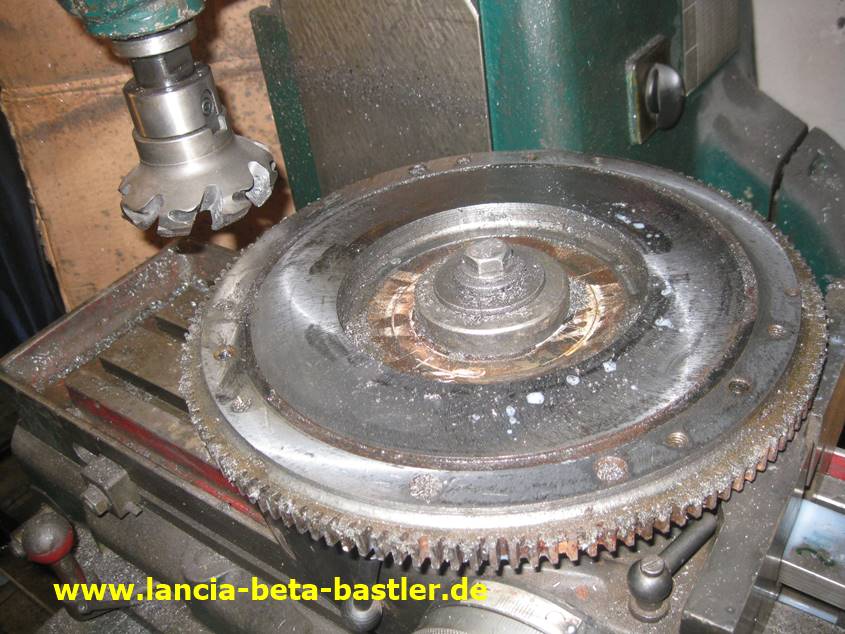

Mit meiner neu gelagerten Frässpindel macht das Fräsen jetzt sehr viel Spass. Vorher waren Gleitlager in der Spindel verbaut, aber jetzt sind Kugellager von der Lancia Beta Zahnriemenspannrolle verbaut und damit arbeite die Fräsmaschine perfekt! We hätte gedacht, das Lancia Beta Lager auch in eine Fräsmaschine passen!

IMG_1854

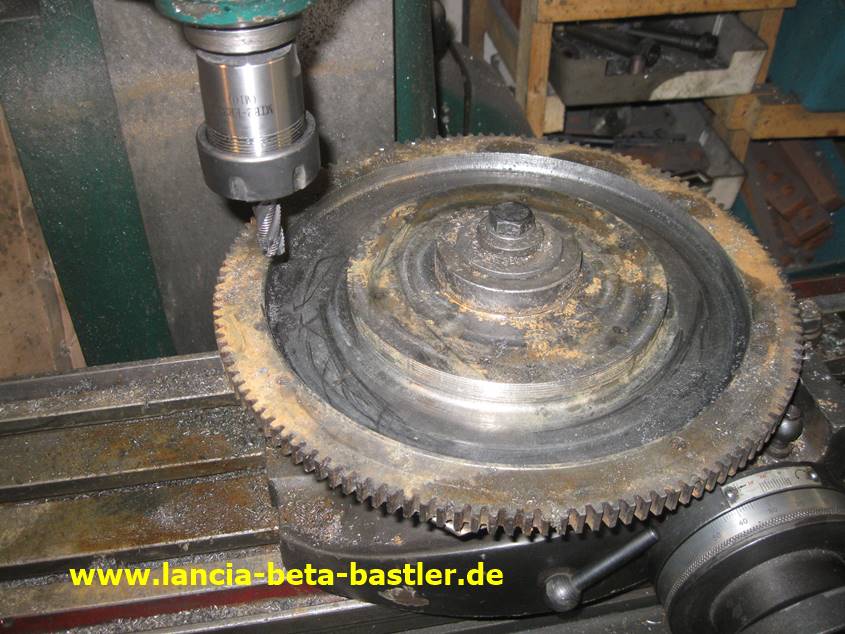

Auch die Rückseite des Rades wird extrem erleichtert!

IMG_1855

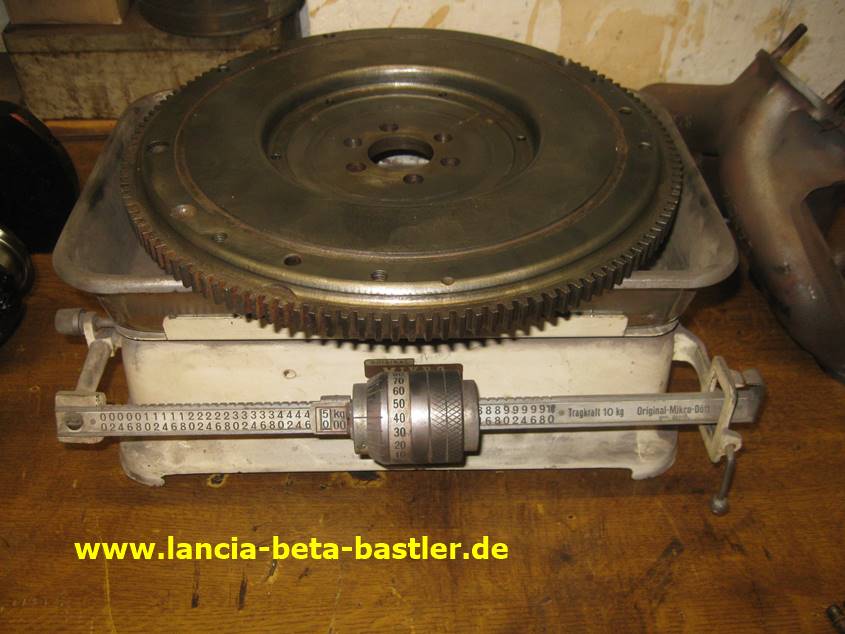

Nach dem Erleichtern wiegt es nur noch 5040gr. , also über 3000 gr erleichtert!

IMG_1856

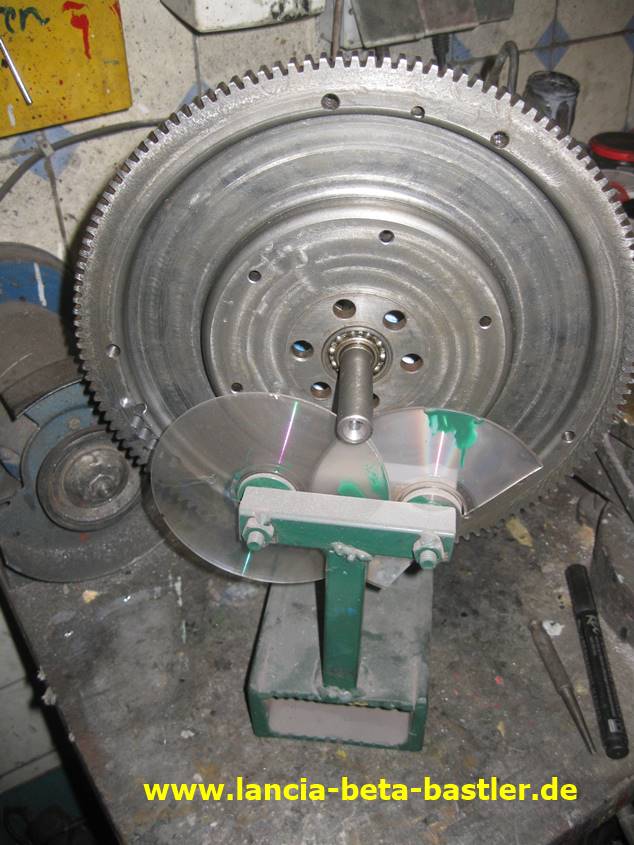

Das Schwungrad wird noch statisch ausgewuchtet!

IMG_1857

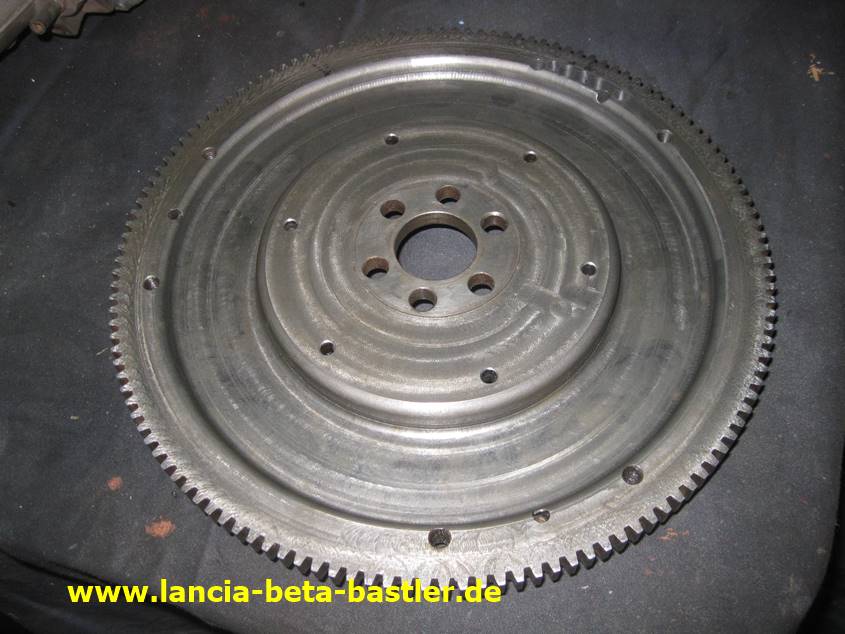

Bei der Erleichterung achtet ich immer darauf, das keine scharfen Kanten vorhanden sind, sondern immer Radien. damit verringert sich die Bruchgefahr extrem. Bis jetzt ist mir noch kein erleichtertes Schwungrad um die Ohren geflogen!

IMG_1858

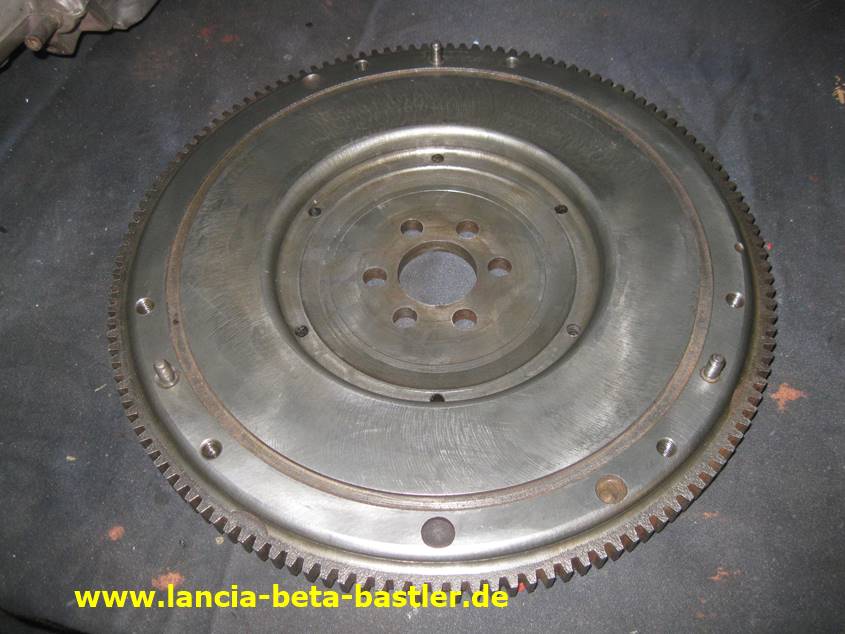

Die Auflagefläche der Kupplungsscheibe ist jetzt auch wieder schön geplant worden und eine die Vorspannung für den Kupplungsautomat ist auch wieder vorhanden. Die Vorspannung ergibt sich aus einem 0,5 mm Absatz zwischen Auflagefläche der Scheibe und des Kupplungsautomates. Für diese Arbeit benötige ich zwei volle Tage meiner Freizeit. Macht mir aber auch viel Spass, wenn ich dann das Ergebnis sehe! Bis jetzt ist noch kein Fehler weit und breit zu sehen, aber es bahnt sich eine Katastrophe an! Ich baue einen Motor nicht für ein gewöhnliches Auto auf, sondern  für Christine und diese Beta Berlina kann mich nicht leiden, oder besser gesagt, sie will mich leiden sehen!

IMG_1866

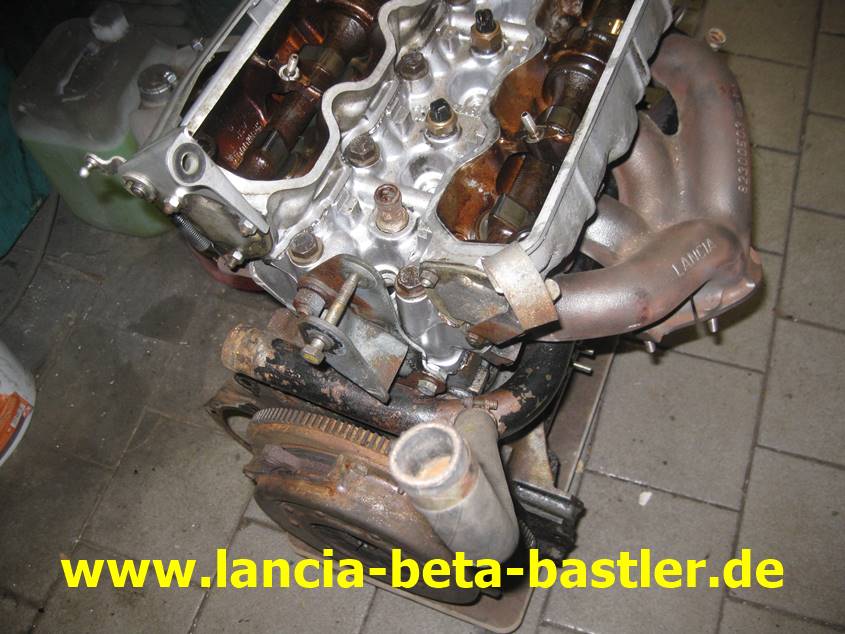

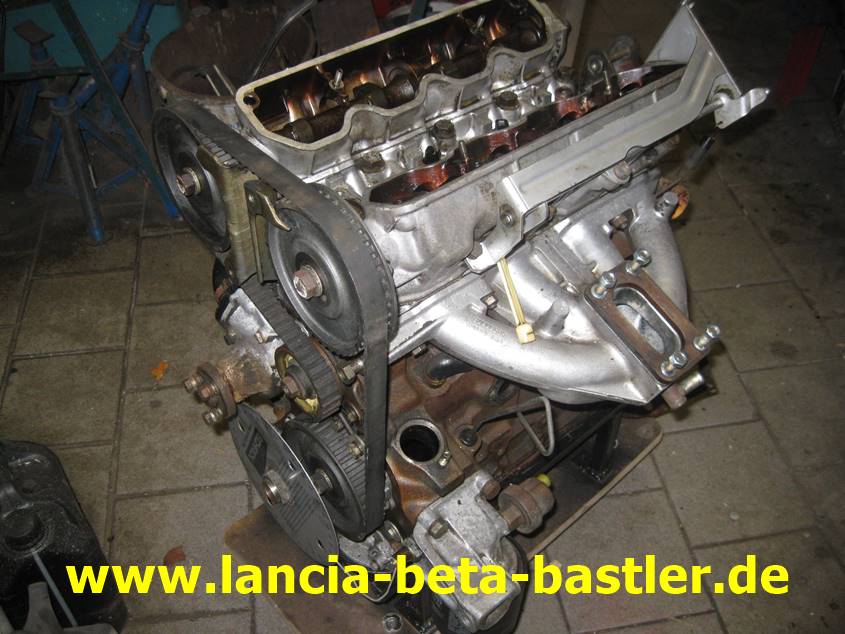

Jetzt schau ich mir den 1800 Motor an und bevor ich ihn zerlege sammle ich noch einige technische Daten vom Motor!

IMG_1867

Auf die Kurbelwelle montiere ich eine Gradscheibe zum Feststellen der Steuerzeiten am 1800 Motor.

IMG_1306

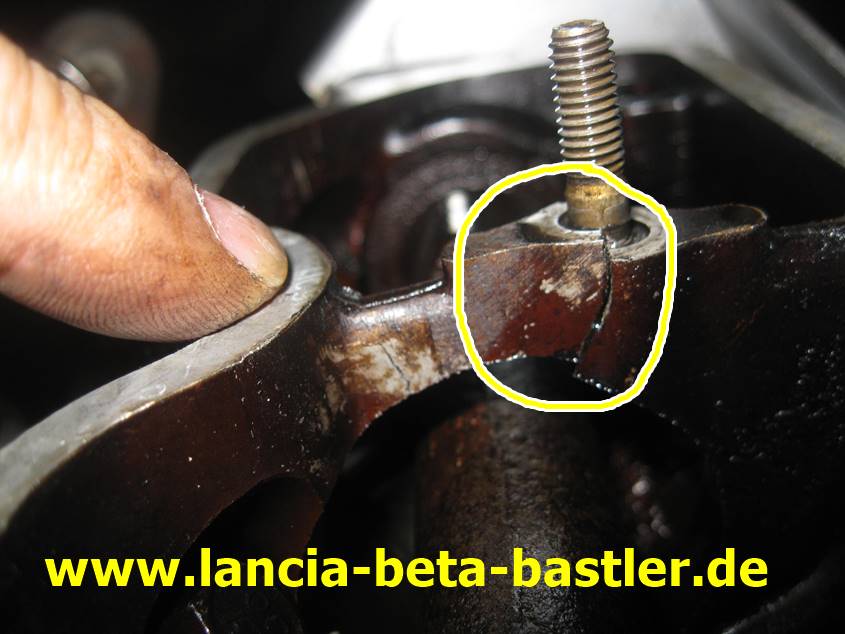

Oh, noch ein Defekt am Nockenwellenkasten. An dem ist der Steg zum Festziehen des Ventildeckels gerissen. Muss ich später schweißen lassen.

IMG_1859

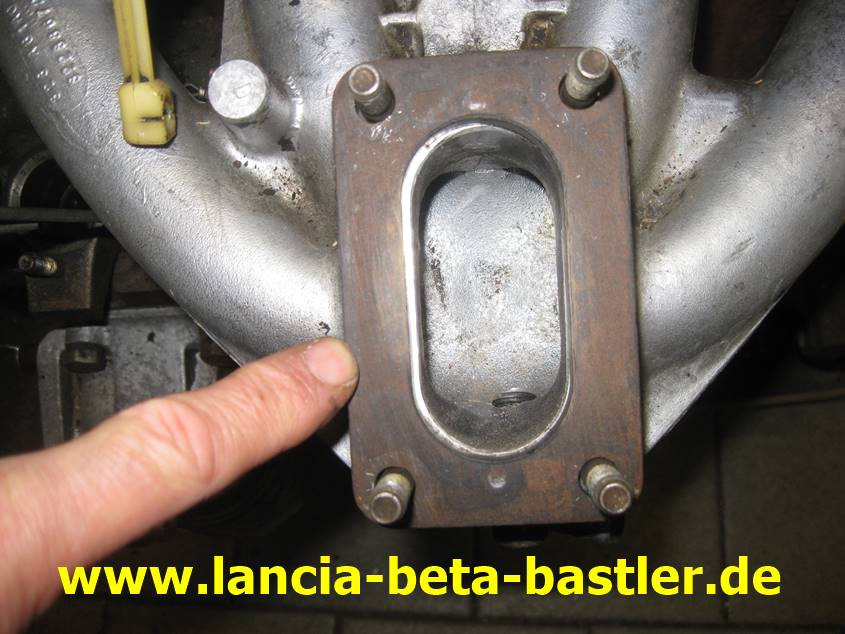

Und die Öffnung der Ansaugbrücke zum Vergaser werde ich auf die Größe der Dichtung erweitern!

IMG_1860

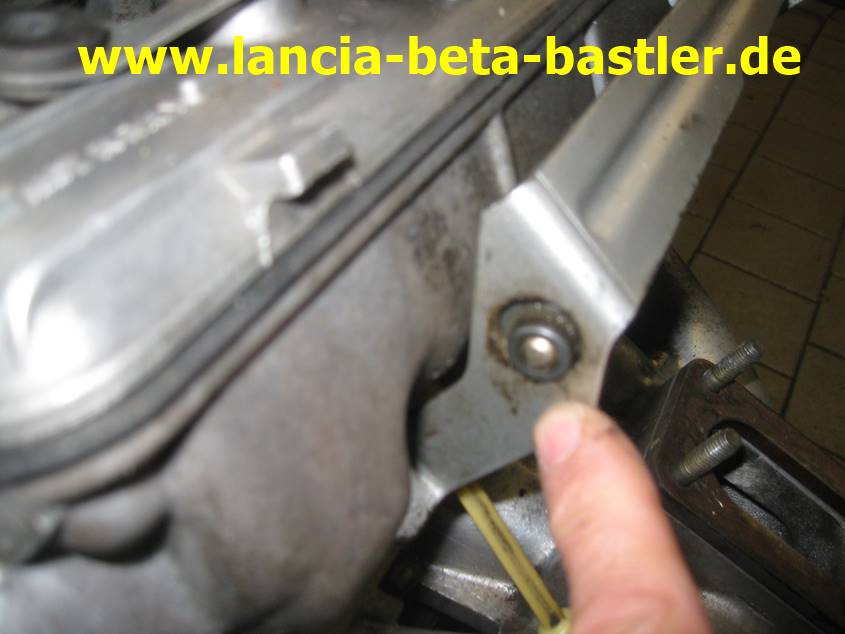

Und wie schon mal erwähnt muss ich Messingbuchsen in das Vergasergestänge einsetzen.

IMG_1861

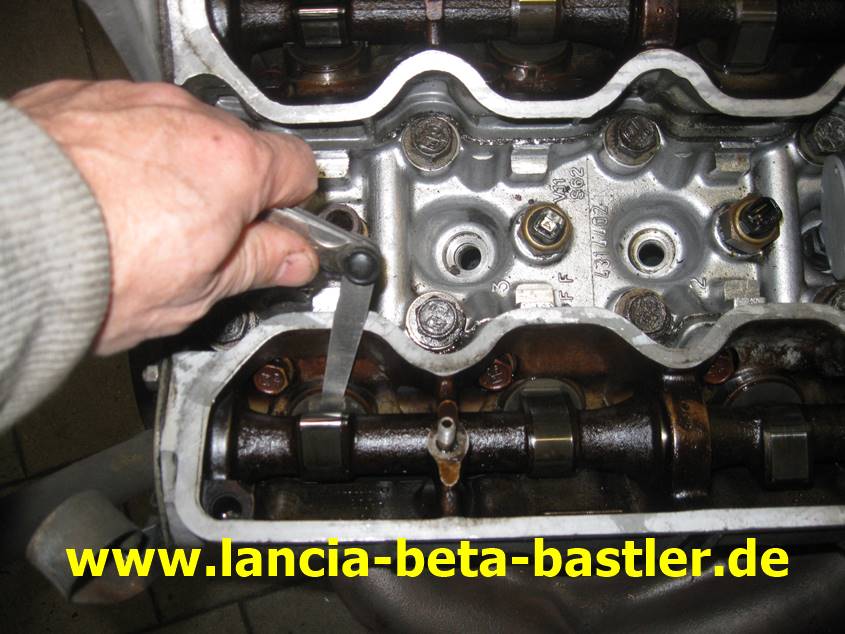

Ich überprüfe auch das Ventilspiel, so das ich später dies auch richtig einstelle. Das Spiel beträgt wie auch an den 2 Litermotoren Einlass 0,4mm und Auslass 0,5mm.

IMG_1862

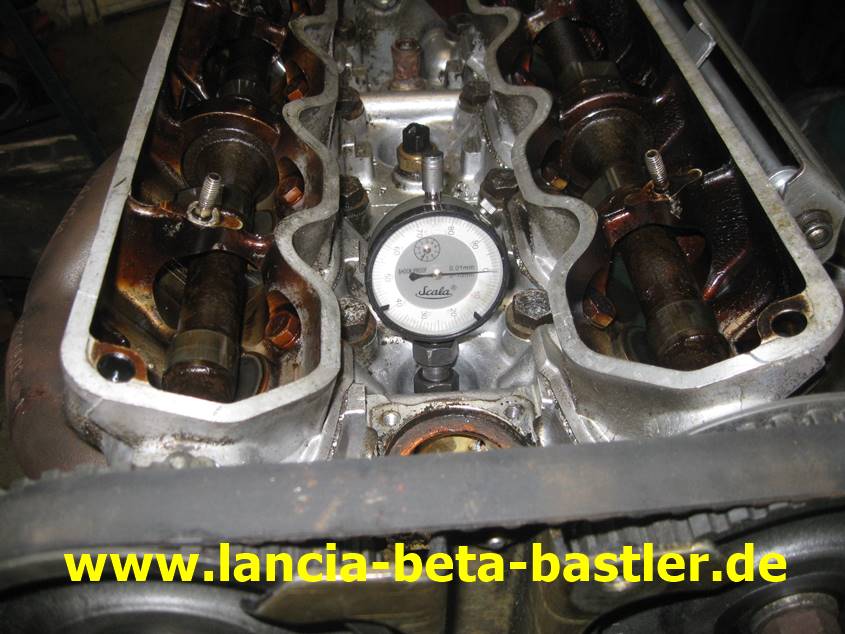

Ich stell den Motor mit der Messuhr auf OT.

IMG_1863

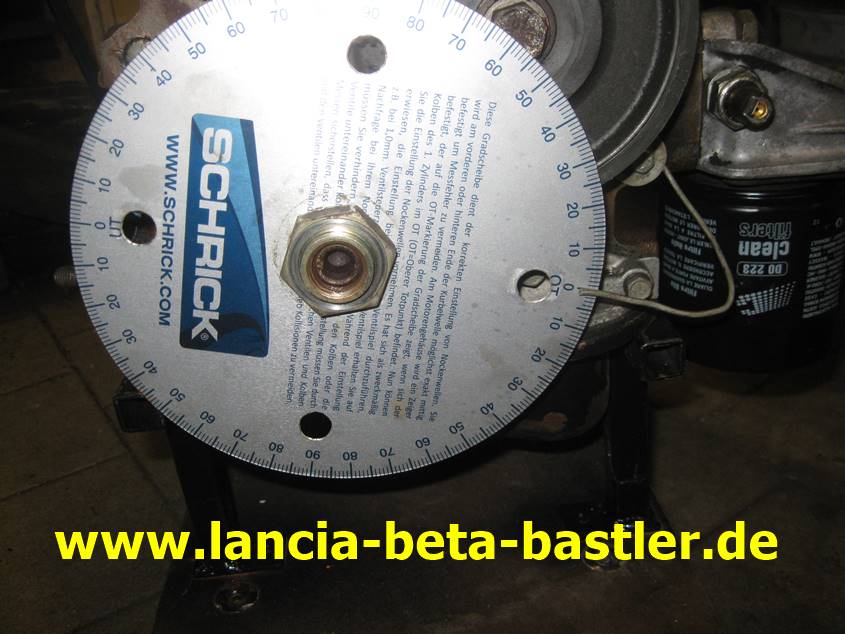

Gradscheibe auf 0 Grad stellen bei OT.

IMG_1864

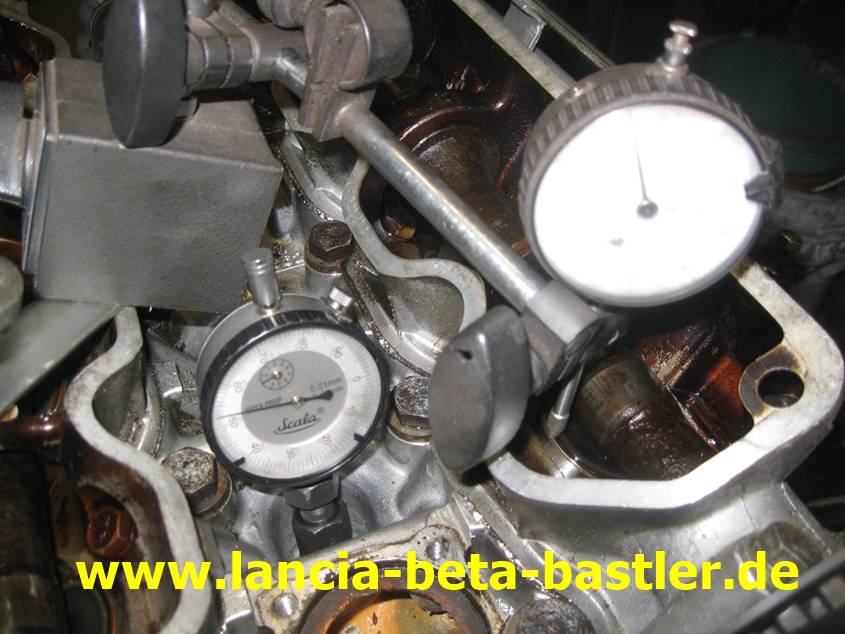

Ich drehe jetzt den Motor etwas zurück bis der Tassenstössel nicht mehr vom Nocken des Einlassnockenwelle gedrückt wird. Eine zweite Messuhr positioniere ich auf den Tassenstössel des Einlassventils und drehe jetzt den Motor wieder vor, bis sich der Tassenstössel bewegt. Sichtbar durch die Messuhr.

IMG_1865

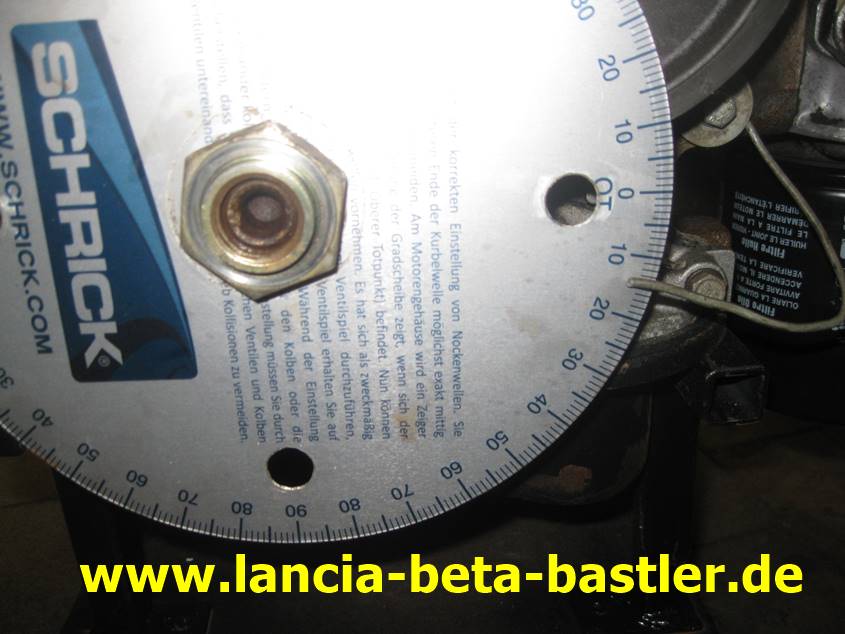

Auf der Gradscheibe lese ich 15° vor OT ab. Die Einlassnockenwelle öffnet also 15° vor OT. Das Gleiche mache ich auch an der Auslassnockenwelle. Nach dem Planen des Zylinderkopfes von 1mm tiefer, stimmen die Steuerzeiten mit den original Einstellpunkten nicht mehr. Deshalb muss ich einstellbare Nockenwellenräder verwenden und diese Steuerzeiten die ich ermittelt habe wieder einzustellen.

IMG_1884

Ich hebe den Zylinderkopf vom Motorblock ab!

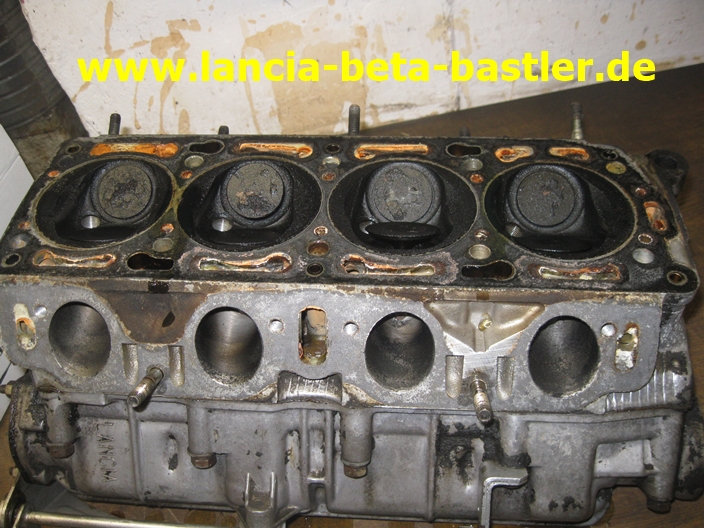

IMG_1885

Und sehe gleich extreme Rostablagerungen in den Kühlkanälen!

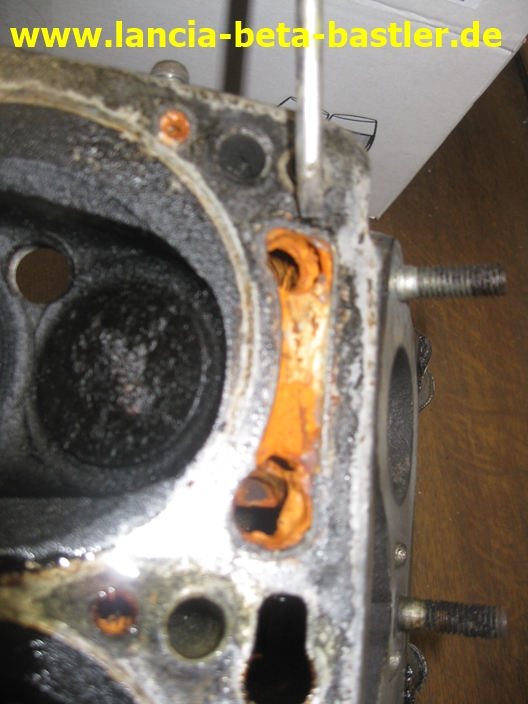

IMG_1886

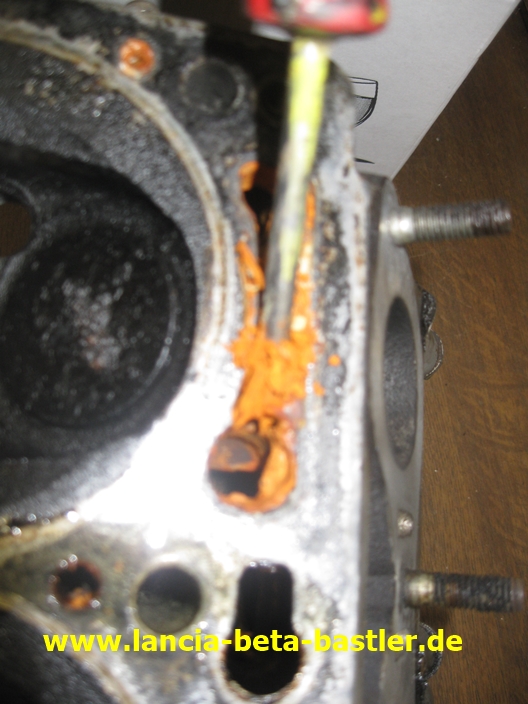

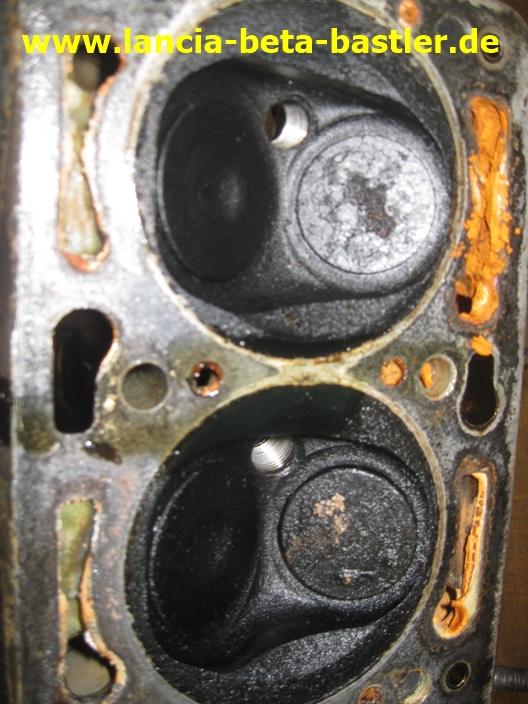

Mit dem Schraubendreher kann ich sehr tief in die Rostmasse einstechen. Das sieht nicht gut aus!

IMG_1887

Okay, die Kühlkanäle vom Zylinderkopf bekomme ich frei, aber was ist mit dem Motorblock?

IMG_1868

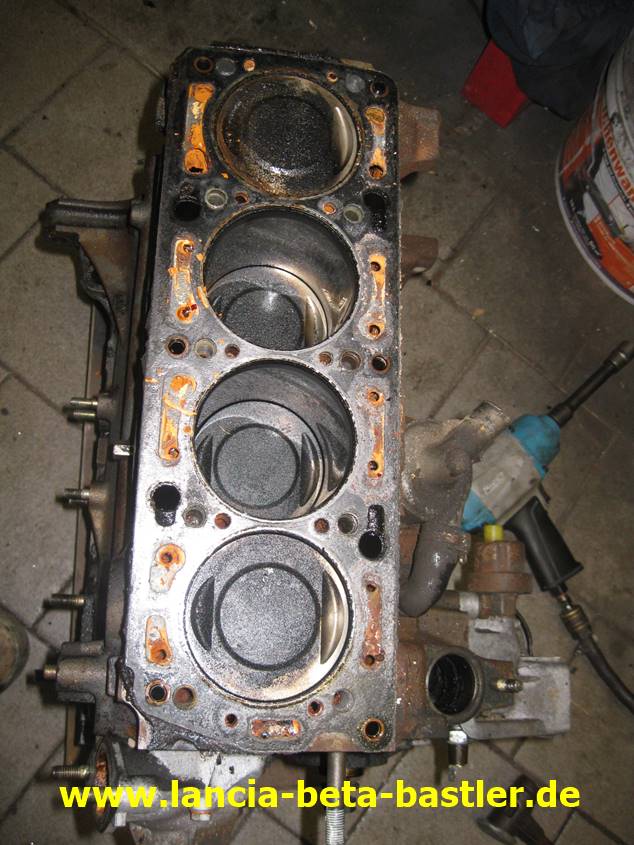

Naja, auf dem ersten Blick sind die Zylinderlaufbahnen noch in Ordnung!

IMG_1869

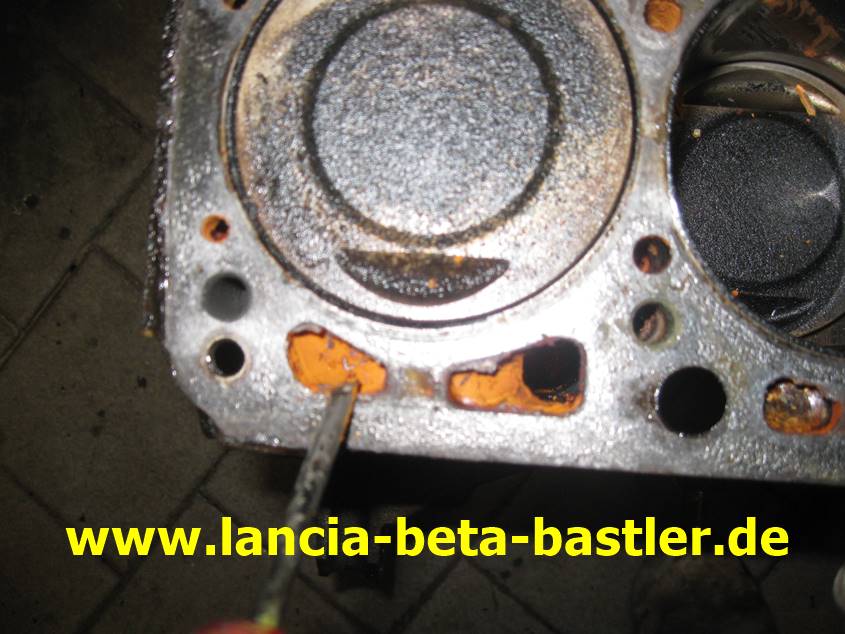

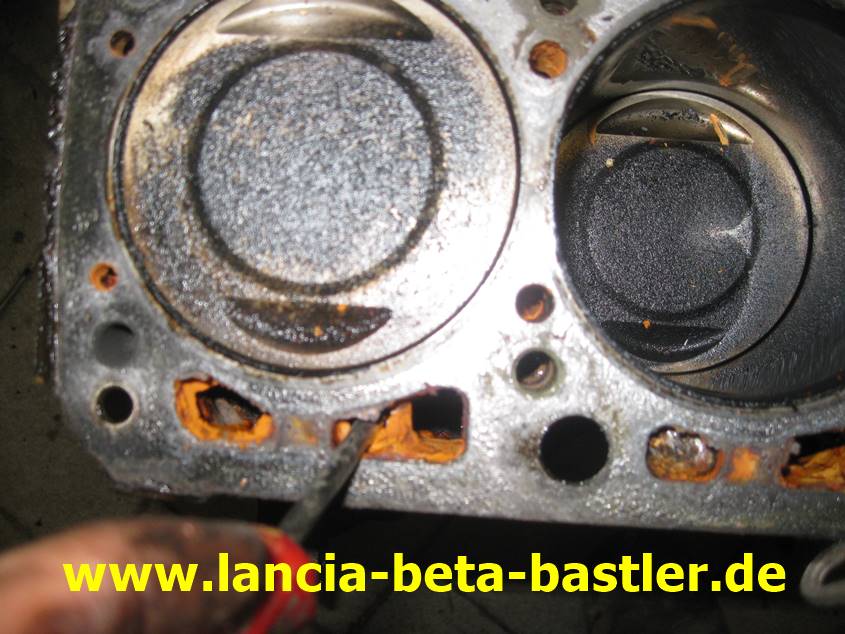

Auch im Motorblock sind die Kühlkanäle voll mit Rost und der Rost verstopft die Öffnungen und die Kühlkanäle.

IMG_1870

Genau dieses Disaster habe ich schon einmal erlebt, beim Motoraufbau eines Fiat Spider Tuning Motors. Könnt Ihr hier auch mal lesen: Norbert Einhellig und das war auch nicht lustig!

IMG_1871

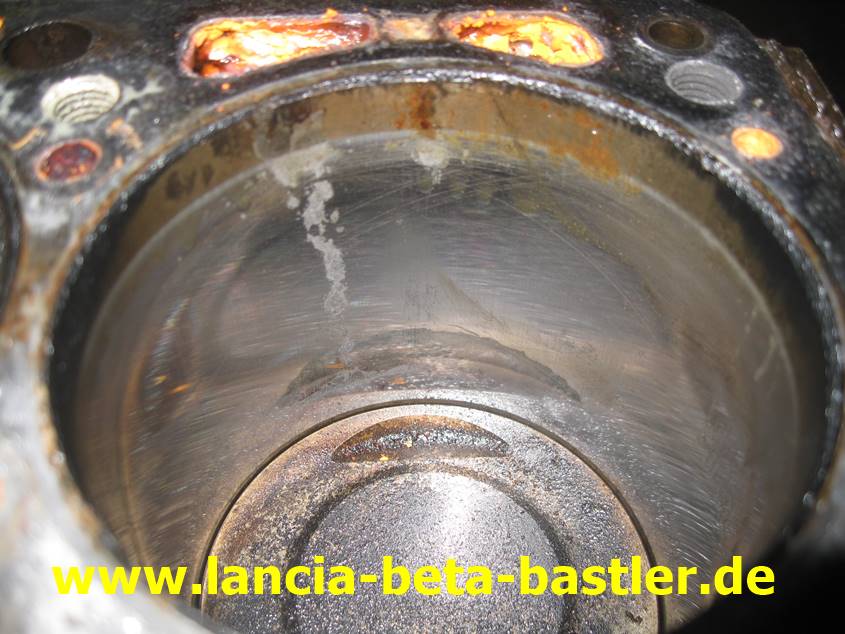

Oje, und da haben wir den Salat! Die Zylinderlaufbahnen haben Oxydationsspuren. Auch hier ist Wasser eingedrungen!

IMG_1872

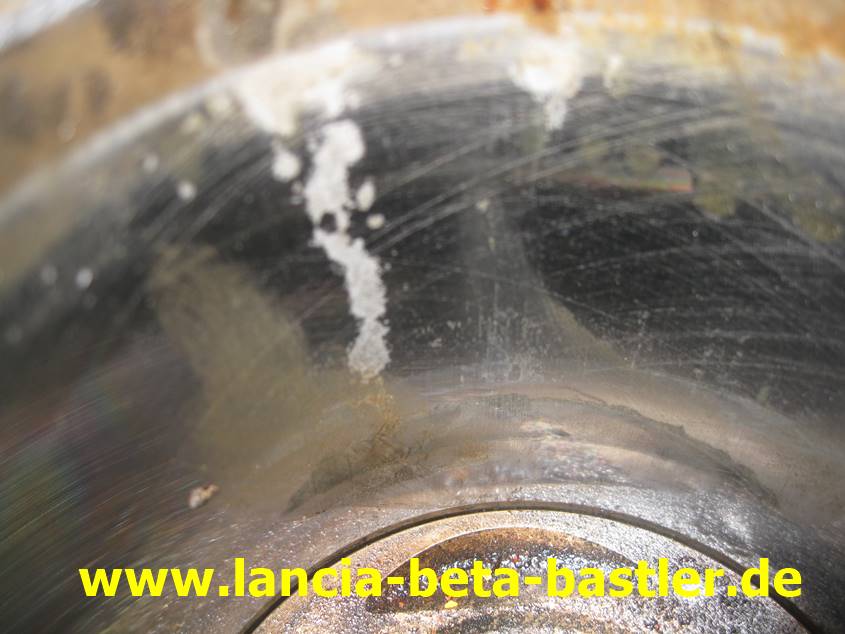

Naja, vielleicht läßt sich diese Spuren noch durch Honen herausschleifen.

IMG_1873

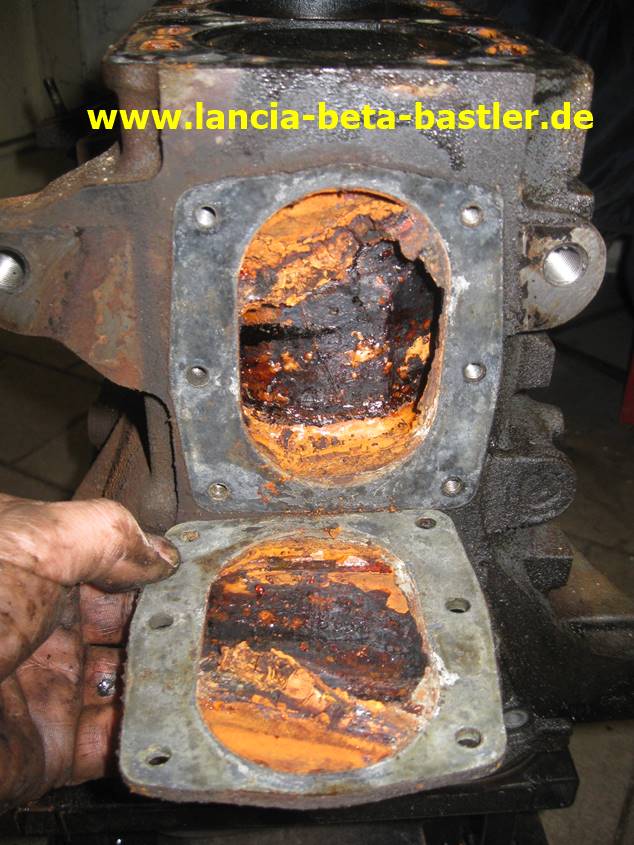

Jetzt montiere ich den Seitendeckel des Hauptkühlkanals ab und dahinter verbirgt sich das Grauen!

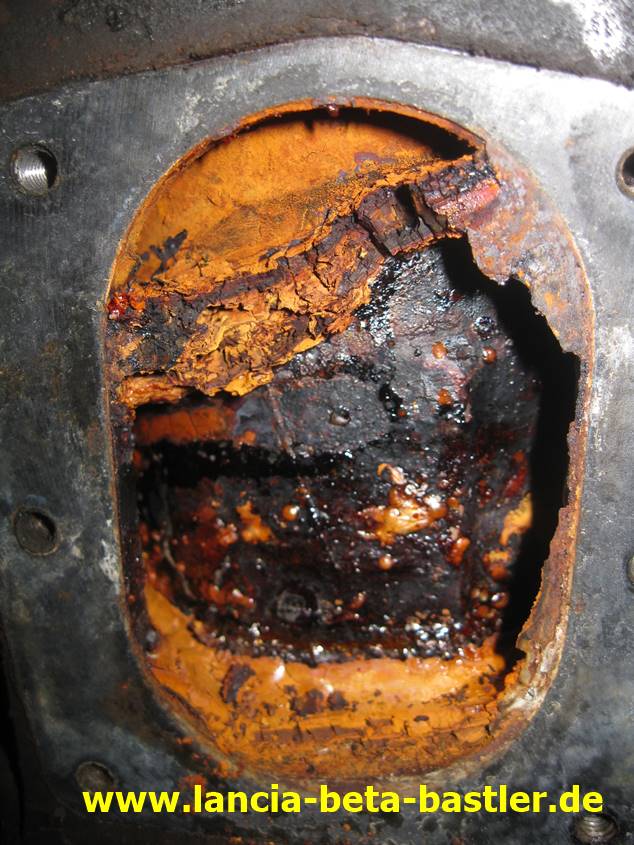

IMG_1874

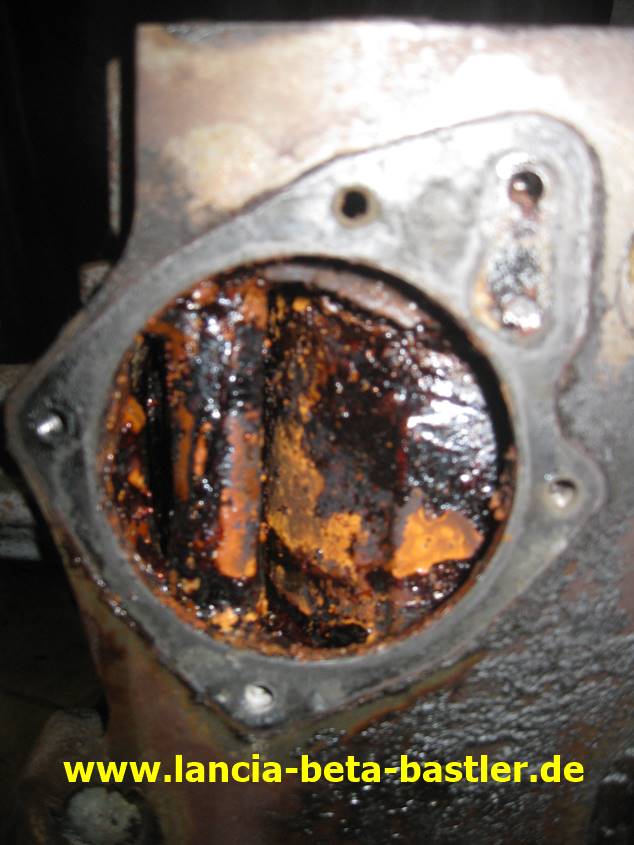

Oje, in den Kühlkanälen hat der Rost ganze Arbeit geleistet!

IMG_1875

Hinter der Wasserpumpe sieht es auch nicht besser aus!

IMG_1876

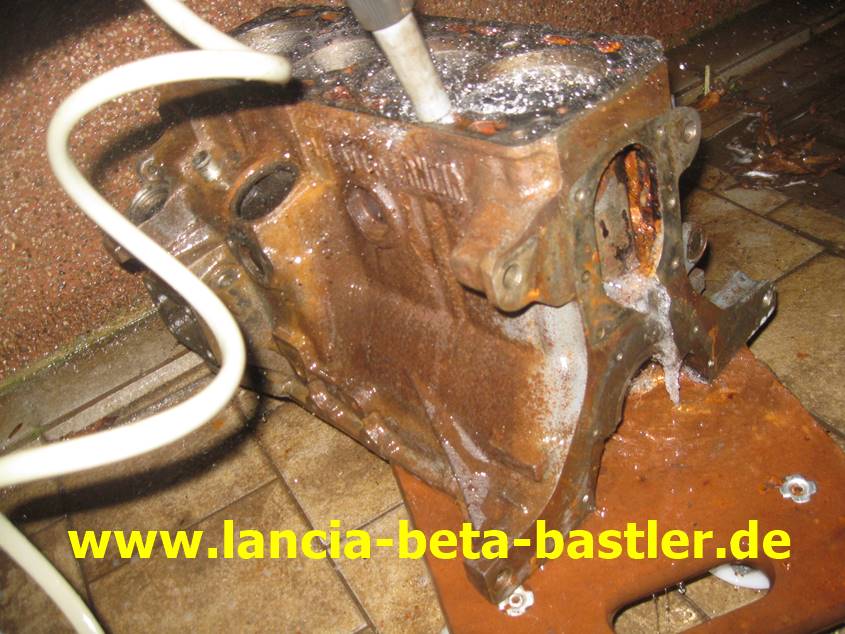

Aber mit meiner Rostbehandlung, also Essigreiniger mehrere Tage einwirken lassen und danach gründlich mit klarem Wasser ausspülen bekomme ich die Kühlkanäle frei. Ich kämpfe also, um das neue Herz für Christine.

IMG_1877

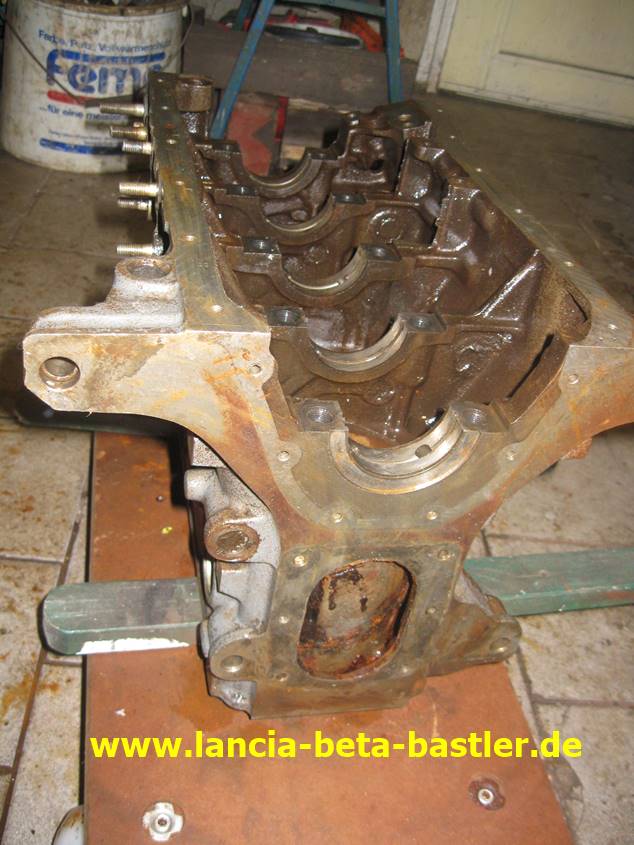

Die Zerlegung und die Reinigung hat schon viel Zeit in Anspruch genommen. Ich hoffe diese Mühe war nicht umsonst!

IMG_1878

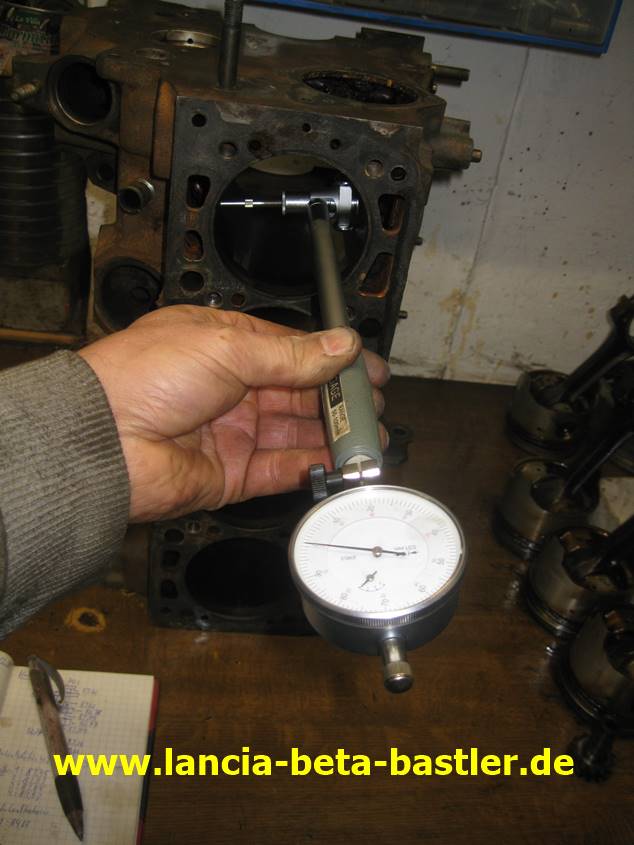

Jetzt wird es ernst! Mit einem Innentaster vermesse ich die Zylinderlaufbahnen.

IMG_1879

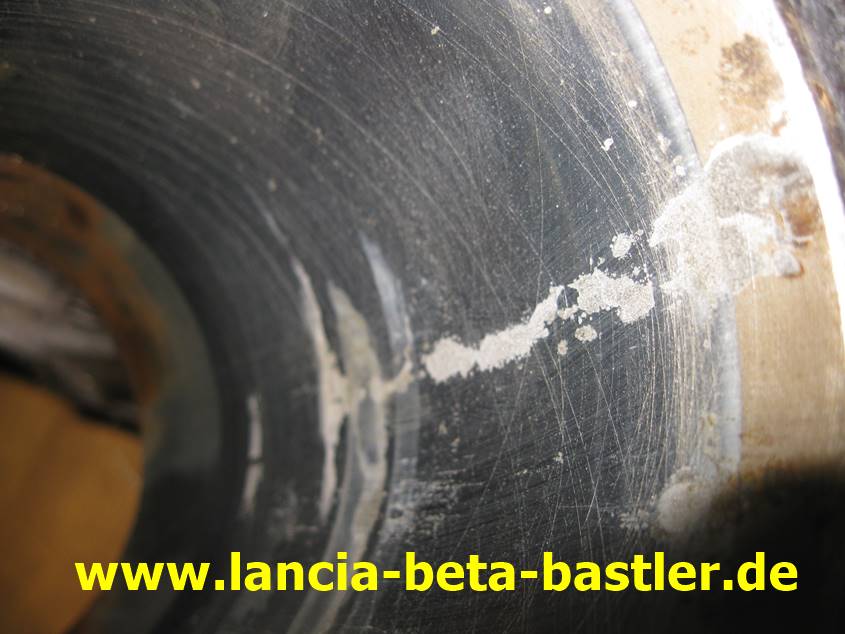

Diese oberen Oxidationsspuren sind nicht so tief, aber weiter unten fühle ich mit dem Finger eine Vertiefung!

IMG_1881

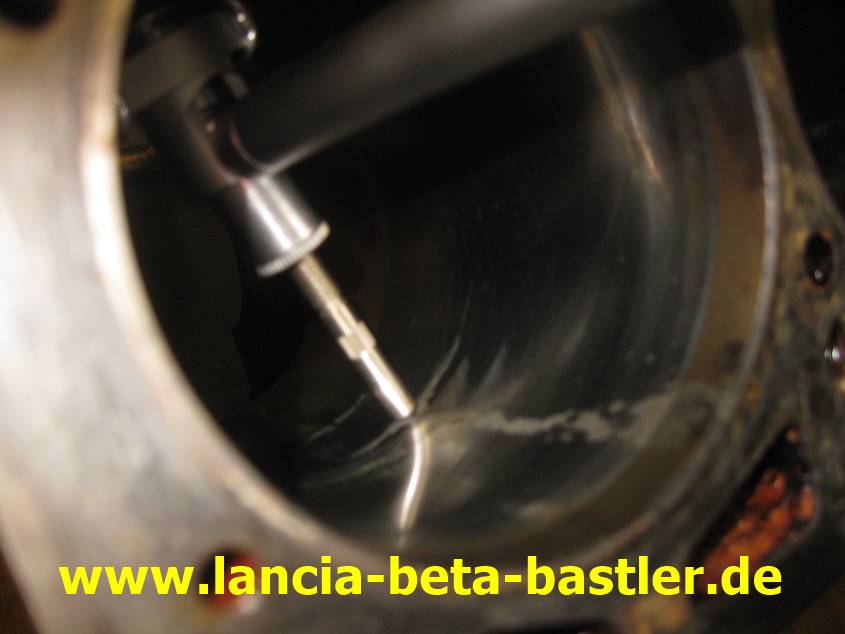

Mit dem Innentaster vermesse ich die Vertiefung!

IMG_1882

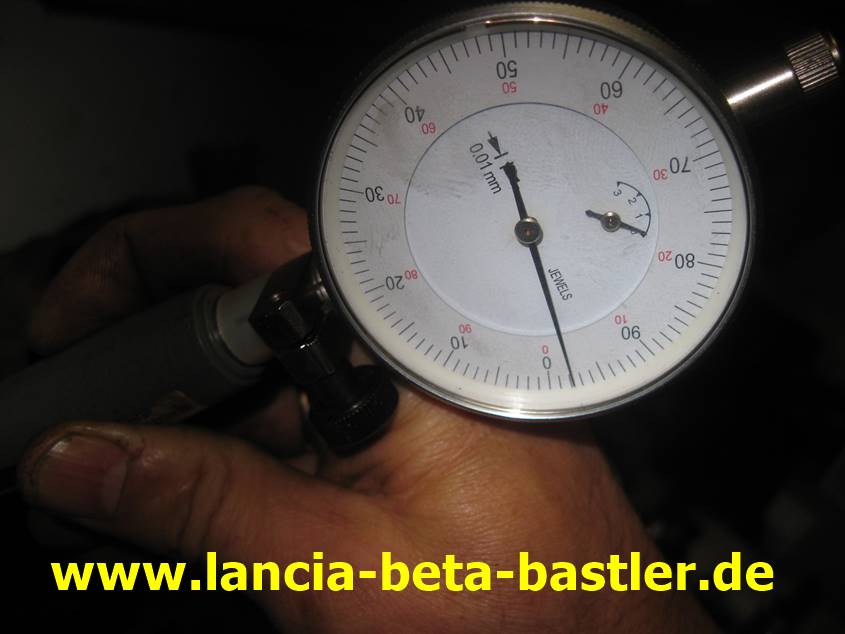

Die Vertiefung ist ein Rostloch mit einer Tiefe von 0,02mm und das ist eindeutig zu viel zum Ausschleifen. Der Block muss also in eine Zylinderschleiferei und dort auf das nächste Übermass ausgebohrt und gehont werden. Dazu muss man noch neue Übermasskolben kaufen. Soll man solch einen Aufwand betreiben bei einem Motor, bei dem schon die Kühlkanäle extrem verrostet sind! Der 1800 Motor ist also keine gute Ausgangsbasis zum Überholen. Diese Überholung würde extrem viel Geld kosten und das Ergebnis könnte negativ ausfallen. Also Finger weg!

Ist daß das Ende für einen Tuningmotor nach Peters wünschen für die böse Lancia Beta Berlina oder gibt es noch eine andere Lösung? Habe ich das Schwungrad jetzt umsonst erleichtert? War die Motorzerlegung auch umsonst?

Die Auflösung gibt es im nächsten Monat auf meiner Homepage!
